1 NÄTVERKSKAMERA Bruksanvisning PNM-9320VQP SLA-2M2400P/2M2800P/2M3600P/2M6000P/ 2M1200P/5M3700P/5M4600P/5M7000P

2 Nätverkskamera Bruksanvisning Upphovsrätt 2018 Hanwha Techwin Co., Ltd. Med ensamrätt. Varumärke Alla varumärken häri har registrerats. Namnet på den här produkten och övriga varumärken som omnämns i den här manualen är ett registrerat varumärke som tillhör respektive företag. Begränsning Upphovsrätten till det här dokumentet är begränsad. Under inga omständigheter får det här dokumentet reproduceras, distribueras eller ändras, helt eller delvis, utan föregående formellt godkännande. Friskrivningsklausul Hanwha Techwin gör sitt bästa för att se till att innehållet i det här dokumentet är korrekt, men någon garanti för det ges inte. Användningen av det här dokumentet och konsekvenserna av det ligger på användarens ansvar. Hanwha Techwin kan ändra innehållet i detta dokument utan föregående meddelande. Utseendet och specifikationerna kan ändras utan föregående meddelande. Initialt administratörs-id är admin och lösenordet ska ställas in vid första inloggningen. Ändra lösenordet var tredje månad för att säkert skydda den personliga informationen och för att förhindra skada från informationsstölden. Observera att det är ananvändarens ansvar att bibehålla säkerheten och andra problem som orsakas av fel hantering av lösenordet.

3 översikt Viktiga Säkerhetsanvisningar 1. Läs de här instruktionerna. 2. Behåll de här instruktionerna. 3. Dölj alla varningar. 4. Följ alla instruktioner. 5. Använd inte apparaten nära vatten. 6. Rengör den nedsmutsade ytan på produkten med en torr eller fuktig, mjuk trasa. (Använd inte rengöringsmedel eller kosmetiska produkter som innehåller alkohol, lösningsmedel, ytaktiva ämnen eller oljebeståndsdelar eftersom dessa kan orsaka skador på produkten.) 7. Blockera inga ventilationsöppningar, installera i enlighet med tillverkarens anvisningar. 8. Installera inte nära några värmekällor, såsom element, värmeaggregat, spisar eller motsvarande apparater (inklusive förstärkare) som producerar värme. 9. Bryt inte mot säkerhetsreglerna för den polariserade eller jordade kontakten. En polariserad kontakt har två blad som är bredare än de andra. En jordad kontakt har två blad och ett tredje jordningsstift. Det breda bladet eller det tredje stiftet finns för din säkerhet. Om den medföljande kontakten inte passar i uttaget ska du kontakta en elektriker för att byta det gamla uttaget. 10. Skydda strömsladden från att utsättas för tryck på grund av att du går på den, eller att den kläms, samt skydda bekväma recepterorer och den punkt där de går ut ur apparaten. 11. Använd bara tillbehör/accessoarer som specificeras av tillverkaren. 12. Använd bara med kundvagn, stativ, konsol eller bord som specificeras av tillverkaren eller säljs med apparaten. När en kundvagn används ska du vara försiktig när du flyttar kundvagnen/apparaten för att undvika att skada den till följd av att den välter. 13. Koppla från den här apparaten under åskväder eller när den inte används under längre perioder. 14. Överlåt all service åt behörig personal Service krävs när apparaten har skadats på något sätt, exempelvis då en elsladd eller kontakt har skadats, vätska har spillts ut eller föremål har ramlat ned på apparaten, om apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har fallit. 15. Den här produkten är avsedd att levereras av en listad strömtillförselenhet med märkningen Klass 2 eller LPS och med effekt från PoE, 1.5A. (PNM-9320VQP) 16. Om du använder för mycket kraft vid installation av produkten kan kameran skadas och sluta fungera som den ska. Om du installerar produkten med tvång, med verktyg som inte är godkända, kan produkten skadas. 17. Installera inte produkten på en plats där kemiska ämnen eller oljeångor förekommer eller kan alstras. Eftersom ätbara oljor, såsom sojabönsolja, kan skada eller förvrida produkten, får du inte installera produkten i köket eller nära köksbordet. Det kan orsaka skada på produkten. 18. Vid installation av produkten ska du vara försiktig så du inte låter produktens yta fläckas ned av kemiska medel. Vissa kemiska lösningsmedel, såsom rengöringsmedel eller vidhäftningsmedel, kan orsaka allvarlig skada på produktens yta. 19. Om du installerar/demonterar produkten på ett annat sätt än det som rekommenderas kan produktionsfunktionerna/prestandan inte garanteras. Installera produkten genom att hänvisa till Installation & anslutning i bruksanvisningen. 20. Installation eller användning av produkten i vatten kan orsaka allvarlig skada. VARNING FÖR ATT MINSKA RISKEN FÖR BRAND OCH ELEKTRISK KORTSLUTNING SKA DU INTE UTSÄTTA PRODUKTEN FÖR REGN ELLER FUKT. FÖR INTE IN NÅGRA METALLFÖREMÅL I VENTILATIONSGALLREN ELLER I ANDRA ÖPPNINGAR PÅ ENHETEN. Apparaten får inte utsättas för droppar eller fukt och därför skall inte föremål som innehåller vatten, exempelvis vaser, placeras på apparaten. Produkten måste fästas på ett säkert sätt i väggen/taket och enligt installationsinstruktionerna, för att förhindra skador. Pan/vinkling/zoom-motorer och släpringar har ett års garanti för kontinuerlig användning. OBSERVERA OBSERVERA RISK FÖR ELEKTRISKA STÖTAR ÖPPNA INTE OBSERVERA : MINSKA RISKEN FÖR ELEKTRISK KORTSLUTNING. TA INTE BORT SKYDDET (ELLER BAKSIDAN). DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA ALLA REPARATIONER ÅT KVALIFICERAD PERSONAL. FÖRKLARING AV GRAFISKA SYMBOLER Blixtsymbolen med pilsymbol, inom en likformig triangel, är avsedd att varna användaren för att det finns farlig spänning inom produktens infattning, som är tillräckligt stark för att utföra en risk för att personer ska utsättas för kortslutning. Utropstecknet inom en likformad triangel är avsett att informera användaren om att det finns viktiga drifts- och underhållsanvisningar (service) i litteraturen som medföljer produkten. översikt Svenska _3

4 översikt Klass konstruktion En apparat med KLASS konstruktion ska anslutas till ett jordat EL-uttag. Batteri Batterier (löstagbart batteri eller installerat) får inte utsättas för extrem hetta, t.ex. direkt solljus eller eld. Frånkopplingsenhet Koppla från kontakten från apparaten om den är trasig. Kontakta en reparatör som finns i närheten. Om du befinner dig utanför USA kan det användas en HAR-kod från en godkänd myndighet som är engagerad i tillbehörsmontering. OBSERVERA Explosionsrisk om batteriet ersätts med ej korrekt sort. Kassera använda batterier enligt instruktionerna. De här serviceanvisningarna ska bara användas av kvalificerad servicepersonal. För att minska risken för elektrisk kortslutning ska du inte utföra någon annan service än den som finns i användaranvisningarna om du inte är behörig för det. Produktens CVBS-utterminal medföljer för att förenkla installationen och rekommenderas inte för övervakningsändamål. Använd ingångsströmmen med bara en kamera och koppla bort alla andra enheter. ITE ska endast anslutas till PoE-nätverk utan dirigering till den yttre anläggningen. Läs följande rekommenderade säkerhetsföreskrifter noggrant. yprodukten har en fuktsäker komponent fäst på sig. På grund av produkttypen kan fuktdroppar uppkomma efter strömsättning av produkten. De försvinner efter ett par-tre timmar. yeftersom produkten har ett vattentätt ventilationssystem ska den inte installeras på en plats som utsätter den för plötsliga konstlade temperaturförändringar. yplacera inte den här apparaten på en ojämn yta. yinstallera inte på en yta där den utsätts för direkt solljus, nära värmeaggregat eller på en mycket kall plats. yplacera inte den här apparaten i närheten av ledande material. yförsök inte utföra service på apparaten själv. yställ inte ett glas vatten på produkten. yinstallera inte produkten nära några magnetiska källor. yblockera inte ventilationsöppningarna. yplacera inte tunga föremål på strömsladden. yanvänd skyddshandskar när du monterar/nedmonterar kameran. Den höga temperaturen på kamerans yta kan orsaka brännskador. Bruksanvisningen är en vägledningsbok för hur du använder produkterna. Användarsymbolerna i boken har följande betydelser. yreferens : När det gäller att erbjuda information för att fungera som en hjälp för produktanvändning yobs : Om det finns någon risk för skador på produkter eller den mänskliga hälsan om anvisningarna inte följs Läs den här manualen av säkerhetsskäl innan du använder produkterna och förvara den på en säker plats. 4_ översikt

5 INNEHÅLL översikt 3 3 Viktiga Säkerhetsanvisningar 6 Produktegenskaper 6 Rekomenderade Datorspecifikationer 6 Specifikationer För Rekommenderade Micro SD/SDHC/SDXC Minneskort 7 Vad ingar (PNM-9320VQP) 8 Vad ingar (Linsmodul -tillval) 9 Övergripande Översikt (PNM-9320VQP) 10 Övergripande Översikt (Linsmodul) web viewer 25 bilaga Ansluta till Kameran 26 Lösenordsinställning 26 Inloggning 26 Kamerans webbvisningsinställningar 27 Specifikationer (PNM-9320VQP) 29 Specifikationer (Linsmodul) 30 Produktöversikt 31 Felsökning 32 Open Source Announcement översikt installation & anslutning 11 nätverksanslutning och installation Installation 18 Anslutning till en Annan Enhet 20 Ansluta Kameran Direkt till Lokalt Nätverk 20 Ansluta Kameran Direkt till ett DHCP- Baserat DSL/Kabelmodem 21 Knappar som Används i IP-Installationen 21 Inställning av fast IP 23 Dynamisk IP-Inställning 23 Portintervallsinställning Framåt (portmappning) 24 Ansluta till Kameran Från en delad, Lokal Dator 24 Ansluta till Kameran Från en Fjärrdator via Internet Svenska _5

6 översikt Produktegenskaper Linsalternativ enligt brännvidd Du kan välja linsen du vill använda och installera den i kameran Damm-/vattenresistent Den damm-/vattenbeständiga konstruktionen skyddar produkten från regn och damm när den är installerad utomhus. (IP66) Multi-Streaming Den här nätverkskameran kan visa videos i olika upplösningar och kvaliteter samtidigt genom att använda olika CODECs. Webbläsarbaserad övervakning Använda Internet-webbläsaren för att visa bilden i en lokal nätverksmiljö. Alarm När en händelse inträffar skickas relevant video med e-post, och till FTP-servern som registrerats av användaren eller som förvaras på micro-sd-minneskortet, eller så skickas en signal till terminalen för larmutgång. Manipuleringslarm Upptäcker manipuleringsförsök på videoövervakning. Funktion för detektering av defokusering Detekterar defokusering i kamerans objektiv. Rörelsedetektering Upptäcker rörelser från kamerans videoingång. Dimdetektering Detekterar dimma som är tyngre än detekteringsnivån. Ansiktsdetektering Detekterar ansikten i det specificerade området från kamerans videoingång. IVA-funktion (Intelligent Video Analytics) Detekterar en rörelse eller situation som uppfyller reglerna för den konfigurerade händelsen. ONVIF-efterlevnad Den här produkten stöder ONVIF Profil S. För mer information, se Rekomenderade Datorspecifikationer Processor : Intel(R) Core(TM) i7 3.4 GHz och senare Operativsystem som stöds : MS Windows, Mac OS X Webbläsare som stöds : Google Chrome, MS Edge, Mozilla Firefox(endast Windows 64 bitar), Apple Safari (Endast stöd i Mac OS X), MS Explorer Se bilagan för detaljerad information om verifierat operativsystem och webbläsare. Vissa funktioner kan vara begränsade även i webbläsare som stöds. Specifikationer För Rekommenderade Micro SD/SDHC/SDXC Minneskort Rekommenderad kapacitet : 16GB till 256GB (MLC-typ) Följande typer av minneskort från följande tillverkare rekommenderas för den här kameran. -- Tillverkare : SanDisk, Transcend -- Produktfamilj : Hög tålighet Vi rekommenderar att du använder ett minneskort på 16GB eller mer som uppfyller kraven för UHS-3 klass (MLC typ). 6_ översikt

7 PoE INJECTOR LAN PoE ACTIVE POWER Vad ingar (PNM-9320VQP) Utseende Artikelnamn Kvantitet Beskrivning Kontrollera om kameran och tillbehören är inkluderade i produktförpackningen. (Tillbehören kan variera med land.) Utseende Artikelnamn Kvantitet Beskrivning Kamera 1 Sexkantig skruv 3 Används för att koppla den installerade basen med kameran Installerad bas 1 Vinkeljärn för produktinstallering översikt Instruktionsbok, CD med installationsprogram Snabbguide (tillval) 1 Garantikort (tillval) 1 1 Vattentäta tillbehör 1 Används för installation i fuktigt område Borr 1 Ferritkärna 1 Används för att montera/ta isär skyddet och porten för SD-kort (för elverktyg) Används för att blockera högfrekvenskomponenter som finns i strömförsörjningen och signalslutet från att sändas ut Vi rekommenderar att den viras 2 gånger runt strömkabeln och nätverkskabeln före användning. HPoE-injektor 1 Kopplar strömkällan och nätverket Kabel för skärmtestning 1 Används för att testa kameraanslutningen för en bärbar skärm Strömsladd 1 Ansluter till HPoE Terminalblock 1 Koppla alarm I/O Insexnyckel 1 Används för att skruva åt muttrarna när den installerade basen har anslutits till kameran Stjärnnyckel 1 Används för att montera/ta isär skyddet och porten för SD-kort Svenska _7

8 översikt Vad ingar (Linsmodul -tillval) Utseende Artikelnamn Beskrivning Modellnamn SLA-2M2400P SLA-2M2800P SLA-2M3600P SLA-2M6000P Linsmodul Monterad i PNM-9320VQP SLA-2M1200P SLA-5M3700P SLA-5M4600P SLA-5M7000P 8_ översikt

9 Övergripande Översikt (PNM-9320VQP) Utseende a b Komponenter översikt i def g h c VIDEO 1 1 RESET 1 2 ON OFF 0 0 LENS CH CH1 CH2 CH3 CH4 RESET CH1 CH2 CH3 CH4 LENS ON OFF VIDEO 4 CH ON 1 2 Post Beskrivning a Kupolskydd b Fönsterhölje c Linsmodulindikering (normal, grön, onormal, röd) d Ström på/av-knapp Höljeskydd som används för att skydda objektivet och huvudenheten. Om linsmodulen är korrekt monterad kommer den gröna LED-lampan att lysa och sedan släckas efter omkring 40 sekunder. (för att förhindra oönskade reflektioner) Knapp som används för att slå på och stänga av produkten. J Använd den endast för att byta ut din linsmodul. Knappen återställer alla kamerainställningar till fabriksstandardinställningar. Håll nedtryckt i 5 sekunder för att starta om systemet. e Återställningsknapp J Om du återställer kameran justeras nätverksinställningarna så att DHCP kan aktiveras. Om det inte finns någon DHCP-server i nätverket måste du köra IP-installeringsprogrammet för att ändra de grundläggande nätverksinställningarna så som IP-adress, Nätmask, Gateway, etc., innan du kan ansluta till nätverket. f Utgående skärmtest Utgående port för testövervakning av videoutgång. Använd testmonitorkabeln för att ansluta till en mobil display och kontrollera testvideon. g DIP-brytare för kanalbyte h Micro SD-minneskortsplats Ändra DIP-brytarna för att specificera kanalen du vill använda för att visa installationsvideon. J Du kan endast kontrollera videor från linsmodulen med 4 kanaler, inte PTZ-videor. Fack för Micro SD-minneskort. i Skyddshölje (sidan) Det här är terminalen för montering av linsmodulen. h Svenska _9

10 översikt Installations-sida installerad bas, inre Övergripande Översikt (Linsmodul) Utseende a b IN1 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC b Post Beskrivning Post a Beskrivning a Linsmodul b Kamerakontakt Det här är en linsmodul som spelar in video. Det här är en terminsl för anslutning till kameran. a I/O larmterminaler Terminaler som kopplar I/O larmkablar. b Kopplingsterminal för nätverk/ström En terminal som kopplar ström och nätverk genom RJ45-kabeln. 10_ översikt

11 LENS RESET ON OFF LENS RESET VIDEO VIDEO 4 1 ON ON CH 1 2 CH 0 0 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 VIDEO 1 1 RESET ON OFF 0 0 CH LENS CH1 CH2 CH3 CH4 installation & anslutning Installation För in micro-sd-minneskortet JJ Den här kameran är vattentät och uppfyller IP66-specifikationerna, men uttaget anslutet till den externa kabeln gör det inte. Vi rekommenderar att du installerar den här produkten under kanten på takskägget för att förhindra att kabeln utsätts för väder och vind. Föreskrifter före installation Se till att läsa följande anvisningar innan du installerar kameran: Välj en plats som klarar minst fem gånger kamerans vikt. Instuckna eller avskalade kablar kan orsaka skada på produkten eller brandrisk. Av säkerhetsskäl ska du hålla alla borta från installationsplatsen. Plocka även för säkerhets skull bort personliga tillhörigheter från platsen. Om produkten installeras med överdriven kraft kan det orsaka skada på kameran på grund av felfunktion. Tvångsmontering med icke kompatibla verktyg kan skada produkten. Du bör varken installera eller avlägsna linsmodulen när strömmen är på. 1. Använd stjärnnyckeln eller skruvbits för att ta av det kupolformade skyddet och porten som skyddar ingången för SD-kort. installation & anslutning Demontera Kupolhölje Använd stjärnnyckeln eller skruvbits för att lossa de fästande skruvarna genom att vrida moturs och ta av kupolen och fönsterhöljet. MM JJ Du måste inte helt ta ur skruvarna från höljena. Ta endast bort det kupolformade skyddet för att installera micro-sd-kortet för PTZ. I alla andra fall bör du inte ta av det kupolformade skyddet. Ta av fönsterhöljet när du installerar linsmodulen. Du behöver inte ta av det kupolformade skyddet. Eftersom kupolen och fönsterhöljena är genomskinliga finns det ingen säkerhetskabel. Var försiktig så att du inte tappar dem. Fönsterhölje x3 x3 ON Mata in ett Micro SD-kort i pilens riktning så som visas på bilden. JJ Koppla från strömkabeln från kameran innan du matar in Micro SD-minneskortet. Tvinga inte in den i motsatt riktning. Det kan skada ditt Micro SD-minneskort och din produkt. När det regnar eller om luftfuktigheten är hög rekommenderar vi inte att du matar in eller ut Micro SD-kortet. Demontering av produktkåpan ska slutföras inom 5 minuter, annars finns det risk för invändig kondens. Avlägsna det kupolformade skyddet när du installerar micro- SD-minneskortet för PTZ. ON OFF Svenska _11

12 VIDEO 1 ON 1 RESET ON OFF CH LENS VIDEO 1 ON 1 RESET ON OFF CH LENS VIDEO 1 ON 1 RESET ON OFF CH LENS CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 VIDEO 1 ON 1 RESET ON OFF CH LENS VIDEO 1 ON 1 RESET ON OFF CH LENS CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 installation & anslutning Ta ur micro-sd-minneskortet Montera linsmodulen 1. Tryck försiktigt nedåt på minneskortet så som visas i diagrammet för att mata ut det ur kortplatsen. 1. Rikta in och fäst kontakten på linsmodulen i kontakten på kamerahuset. JJ Du bör spara ett SD-kort för varje kanal. Observera atat om du trycker på Micro SD-minneskortet när det matas ut kan det poppa ut. Innan du tar ut Micro SD-minneskortet i <Lagring>, konfigurerar du enheten till <Av> och trycker på knappen [Tillämpa] och stänger av kameran. Om du stänger av kameran eller tar ut Micro SD-minneskortet som innehåller data från produkten kan datan gå förlorad eller skadas. JJ Installera linsmodulen när strömmen inte är ansluten (HPoE). Se till att strömbrytaren är OFF innan du installerar linsmodulen. Att ersätta linsmodulen när strömmen är ON kan orsaka tekniska fel. Vi rekommenderar att du undviker att röra vid linsen separat, eftersom den levereras från fabriken med fokus inställt under tillverkningsinspektionen. 2MP 2.4mm RESET ON OFF LENS 1 2 VIDEO ON 1 CH 2. Använd stjärnnyckeln eller skruvbits för att sätta på det kupolformade skyddet och porten som skyddar ingången för SD-kort. x3 För in linsmodulen tills de övre/undre krokarna klickar. JJ Använd stjärnnyckeln eller skruvbits för att skruva åt muttrarna så att produkten inte kan skadas av vatten. 2. Slutför linsmonteringsprocessen. 3. Anslut ström till produkten (HPoE). ON LENS RESET OFF 1 2 VIDEO ON 1 CH JJ Om linsmodulen inte är korrekt installerad tänds linsmodulens statuslampa med rött sken, så som visas på bilden. Om detta händer stänger du avs trömbrytaren och remonterar linsmodulen. Om den monteras normalt tänds den med grönt sken och släcks efter omkring 40 sekunder. Om du vill byta ut linsen samtidigt som du ansluter ström till produkten (HPoE), sätt strömbrytaren på OFF, byt linsmodulen och sätt sedan strömbrytaren på ON. Var försiktig med användning av vassa verktyg när du hanterar produkten då dessa kan skada den. Var försiktig så du inte tar i för hårt när du hanterar strömbrytaren då det kan skada den. VIDEO 1 ON RESET ON OFF 0 1 LENS CH VIDEO 1 ON RESET ON OFF 0 1 LENS CH 12_ installation & anslutning

13 Förbereda och installera kamerakonsolen För riktlinjer kring installation av konsoler och kåpor, se installationshandboken som medföljer konsolen eller kåpan. Tillgängliga konsolmodeller MM Modell SBP-390WM1 SBP-300CM SBP-300LM SBP-300KM SBP-300PM Se Tillbehör för installation för utseendet hos varje konsol (obuntad). (sidan 17) Alternativ Väggmontering Takmontering Räckmontering Hörnmontering Pålmontering Montera till den ej medföljande adaptern Välj och köp ett av de följande, nödvändiga alternativen (medföljer ej) som passar installationsplatsen eller för din bekvämlighet. Vänligen se delen om produkter för installation som säljs separat. (sidan 17) MM Om produkten installerats i ett område där fukt på utsidan kan penetrera installationen eller pålen, använder du tillbehörsbussningen för att blockera inflödet för fukten. -- Täck bussningen med lämplig mängd fett och anslut kabeln till rätt hål i bussningen. Plugga med stift de återstående hålen, genom vilka det inte går några kablar. -- Tryck jämt på hylsan för att precist dra åt in i fogen såsom visas i bilden med tvärsnitt. HYLSA HYLSA 4. Fäst den optiska kabeln på SFP-modulen. STIFT HYLSA HYLSA Ethernetkabel Övriga kablar HYLSA Fog installation & anslutning 1. Vrid locket i pilens riktning för att ta bort locket från leden. MM Om du inte använder SFP-modulen för installation kan du hoppa över installationssteg 1 till 6. Lock Fog Lock Optisk kabel SFP-modul 2. Dra den exponerade kabeln utanför installationen eller pålen genom leden. 3. Vrid leden i pilens riktning för att koppla ihop de båda materialen. INFATTNING eller STAV Kabel INFATTNING eller STAV Joint Lock Svenska _13

14 installation & anslutning 5. Fäst SFP-modulen i SFP-facket i huvudenheten. 7. Vrid skruvarna på båda sidor av locket för att förhindra att locket lossnar i motsatt riktning. (Skruvarna är endast delvis iskruvade.) om du inte kopplar in SFP-modulen, se till att fästa JJ Även LOCKET ordentligt för att förhindra läckage. Locket levereras inte ordentligt fäst. IN1 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC SFP-kortplats Hölje 6. För samman huvudenhetsribban och ledskåran genom att matcha formerna och fäst sedan samman dem genom att vrida locket i pilens riktning. 8. Anslut Ethernet-kabeln till I/F PCB. jämn sammanfogning med PTZ-kameran, vänligen var JJ För försiktig med formen. Lock (När du har fäst kameran kan kabeln vara tilltrasslad eftersom I/F PCB roterar.) IN1 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC Hållare för huvuddel Optisk kabel Hölje < Bra > 14_ installation & anslutning Ethernetkabel I/F PCB JJ Fäst samman de båda materialen samtidigt som du drar i den optiska kabeln från utsidan så att den inte böjs invändigt. SFP IN1 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC Skåra för fog < Inte bra >

15 VIDEO 1 1 RESET CH1 CH2 CH3 CH4 1 2 ON OFF 0 0 LENS CH VIDEO 1 ON 1 RESET CH1 CH2 CH3 CH4 ON OFF CH LENS När du har fäst I/F PCB på produkten, fäst kamerans säkerhetskabel på den installerade basen. 11. Vrid kameran i pilens riktning, så att referensindikatorerna längst upp och längst ned är desamma som i bilden till höger. 10. Anslut den installerade basen och kamerans huvudenhet genom att matcha riktningsreferensindikatorer. 12. Använd insexnyckeln för att säkra den installerade basen och kameran. installation & anslutning x3 13. Justera linseni önskad riktning genom att följa instruktionerna i Justera monteringsriktningen för kameran. (Sidan 18) Om du lutar linsen behöver du justera linsen, eftersom det kan blockera skärmen. 14. Använd stjärnnyckeln eller skruvbits för att fästa fönsterhöljet. JJ Använd stjärnnyckeln eller skruvbits för att skruva åt muttrarna så att produkten inte kan skadas av vatten. Eftersom fönsterhöljet är genomskinligt finns det ingen säkerhetskabel. Var försiktig så att du inte tappar det. x3 Svenska _15

16 VIDEO 1 ON 1 RESET CH1 CH2 CH3 CH4 ON OFF CH LENS VIDEO 1 ON 1 RESET CH1 CH2 CH3 CH4 ON OFF CH LENS installation & anslutning Installera kanaler för att övervaka vid installation Kamerahuset har en kanals DIP-brytare, så som visas på bilden. Du kan ändra kanal för kameran med kanalens DIP-brytare. Ansluta installationsskärmen Koppla produktens terminal för videoutgång till terminalen för videoingång på monitorn för installation. CH1 CH2 CH3 CH4 MM Om en DIP-brytare inte är helt på/av kanske produkten slutar fungera. Efter installationen ska du kontrollera DIP-brytarna på baksidan. Var försiktig, eftersom du riskerar att skada en DIP-brytare om du manipulerar den med ett vasst verktyg. Var försiktig, eftersom DIP-brytaren kan skadas om du använder överdrivet våld. ON VIDEO RESET OFF LENS ON CH CH1 CH2 CH3 CH4 Skärm ON VIDEO RESET OFF LENS ON CH CH1 CH2 CH3 CH4 Kablaget varierar beroende på skärmtyp och perifera enheter; se bruksanvisningen för varje enhet. Se till att skärm och kamera är avstängda när du kopplar in dem. JJ Den här produkten är en nätverkskamera som överför video över ett nätverk; videoutgångsterminalen används för att ställa in bildbehandlingsintervall för kameran vid installationen. Om du använder terminalen för övervakningssyften kan det orsaka problem, exempelvis med försämrad videokvalitet. Är inte lämplig för dygnet runtövervakning med professionella CRT-monitorer eller bärbara TFT/LCD monitorer. Använd skärmen för nätverksöverföring för dygnet runtövervakning och lagring. Du kan endast kontrollera videor från linsmodulen med 4 kanaler, inte PTZ-videor. 16_ installation & anslutning

17 Tillbehör för installation För enklare installation kan du köpa lämpliga tillbehör som finns tillgängliga. 5. Om du installerar på ett tak på en byggnad Räckmontering (SBP-300LM) 1. Om du installerar kameran på väggen Väggmontering (SBP-390WM1) 2. Om du installerar kameran i taket Takmontering (SBP-300CM) När du installerar takfästet rekommenderas det att du placerar det minst 30 cm från sidoväggen. Monteringsskarv installation & anslutning Väggmontering (SBP-390WM1) 3. Om du installerar på väggen (SBP-390WM1) på en cylinder som är minst 80 mm lång Räckmontering (SBP-300PM) 4. Om du installerar på väggen (SBP-390WM1) i ett hörn av väggen Hörnmontering (SBP-300KM) Takmontering (SBP-300CM) Räckmontering (SBP-300LM) Svenska _17

18 VIDEO 1 ON 1 RESET CH1 CH2 CH3 CH4 ON OFF CH LENS installation & anslutning Justera monteringsriktningen för kameran Flytta kameramodulen (panorering) Anslutning till en Annan Enhet Gränssnittskort för kamerans kabeldragning Se bilden nedan för mer information om kamerans kabeldragning. Alarm Alarmutgång Lutning IN1 GND 1.COM 1.NO 1.NC Alarmingång Justera övervakningsriktning Du kan endast ställa in kamerariktningen när kameran är fixerad till taket. Handlingen att flytta kameramodulen kallas Panorera, justera vinkeln Luta och rotera linsen runt axeln Rotera. -- Rotationsvinkeln för panorering är -90 till +90 för varje modul. -- Rotationsvinkeln för rotering är -180 till Rotationsvinkeln för lutning varierar för varje lins. Se tabellen nedan. JJ Bilden kan eventuellt täckas över av kameralådan beroende på vinkeln. Panorera inte över den specificerade rotationsvinkeln. Det kan skada kabeln och leda till att produkten slutar fungera. Justeringsmetoder 1. Efter att du har installerat kameran i den riktning som ska övervakas kan du justera panoreringsvinkeln på bottenskenan. 2. Justera den horisontella vinkeln så att bilden inte visas omvänt under rotationen. 3. Justera lutningsvinkeln så att den är riktad mot det håll som ska övervakas. Intervall för lutningsvinkel för varje linsmodul JJ 2.COM 2.NO 2.NC HPoE När larmutgången är kopplad som Normalt öppen: -- sensorns input drivs när den står för typ av punktkontakt eller vid LÅG nivå för aktiv typ. Larmutgången har en maxkapacitet på 30 V likspänning/2 A, 125 V växelspänning/0,5 A samt 250 V växelspänning/0,25 A. Vid anslutning av kablar för alarmingång och utgång ska du se till att ansluta en kabel till respektive uttag. Om du vill ansluta produkter som överstiger kamerans kapacitet, ska du använda ytterligare en reläenhet. Felaktig anslutning av GND med NC/NO-porten och COM-porten kan orsaka brand eller skada på produkten. Linsmodulens namn Normal installation För HallywayView SLA- 2M2400P SLA- 2M2800P SLA- 2M3600P SLA- 2M6000P SLA- 2M1200P SLA- 5M3700P SLA- 5M4600P SLA- 5M7000P 52 ~56 26 ~80 22 ~84 10 ~95 10 ~97 36 ~73 21 ~85 12 ~93 Not supported 37 ~70 33 ~73 17 ~88 12 ~92 45 ~62 38 ~74 21 ~85 JJ En delvis skymd sikt i monitorns hörn kan uppstå som ett resultat av att installationen gjorts bortom det rekommenderade intervallet för vinklar. 18_ installation & anslutning

19 Påslagning och nätverk Koppla PoE-enheten till kamerans PoE-terminal. PoE INJECTOR LAN PoE ACTIVE POWER INTERNET IN1 GND 1.COM 1.NO 1.NC 2.COM 2.NO 2.NC installation & anslutning JJ Vänligen använd en kompatibel adapter för enhetens ström. Specifikation för nätverkskabel Artikel Innehåll Anmärkning Anslutningsanordning RJ45 (10/100/1000BASE-T) Ethernet 10/100/1000BASE-T För användning med 1000BASE-T, ska en kabel för UTP-6 eller högre användas för Giga-nav. Kabel UTP Kategori 6 Max avstånd 100M DC-resistens 0,125 Ω/m Stöd för HPoE HPoE Svenska _19

20 nätverksanslutning och installation Du kan göra nätverksinställningar enligt dina nätverkskonfigurationer. Ansluta Kameran Direkt till Lokalt Nätverk Ansluta Kameran Direkt till ett DHCP-Baserat DSL/ Kabelmodem Ansluta till kameran från en lokal dator i nätverket 1. Starta Internet-klienten på den lokala datorn. 2. Ange IP-adressen för kameran i adressfältet för webbläsaren. Kamera DSL-/kabel modem INTERNET Extern fjärransluten PC DDNS-serve (Data Center, KOREA) MM Kamera Kamera Lokal dator <Lokalt Nätverk> Switch INTERNET Extern fjärransluten PC DDNS-serve (Data Center, KOREA) En fjärrdator på externt Internet utanför LAN-nätverket kan inte ansluta till kameran som är installerad i Intranätet om portvidarebefordran inte har ställts in eller om en brandvägg är inställd. I så fall ska du kontakta nätverksadministratören för att lösa problemet. I IP-installationsprogrammet kan du använda det initiala lösenordet, 4321 för att ange IP-adress, nätmask, Gateway, HTTP-port, VNP-port, IP-typ. Efter byte av nätverksgränssnittet ska du öppna webbvisningen och ändra lösenordet för högre säkerhet. Enligt fabriksstandard tilldelas IP-adressen från DHCP-servern automatiskt. Om det inte finns någon DHCP-server tillgänglig är IP-adressen ställd till Om du vill ändra IP-adressen ska du använda IP-installationsprogrammet. För mer information om användning av IP-installationsprogrammet, se Inställning av fast IP. (sidan 21) 1. Anslut användar-pc:n direkt till nätverkskameran. 2. Kör IP-installationsprogrammet och ändra IP-adress för kameran så att du kan använda webbläsaren på skrivbordet för att ansluta till Internet. 3. Använd Internet-klienten för att ansluta till Webbvisning. 4. Gå till sidan [Inställningar]. 5. Gå till [Nätverk] [DDNS] och konfigurera DDNS-inställningarna. 6. Gå till [Basic] [IP & Port] och ställ in IP-typ på [DHCP]. 7. Anslut kameran, som togs bort från datorn, direkt till modemet. 8. Starta om kameran. MM För information om hur du konfigurerar DDNS, se onlinehjälpen för webbvisaren. För information om hur du konfigurerar IP format, se onlinehjälpen för webbvisaren. 20_ nätverksanslutning och installation

21 Knappar som Används i IP-Installationen a b Alias c Mode d e Post Device Name Modellnamn MAC(Ethernet) Address IP Address IP-adress. f Protocol g URL h IPv4 a b c d e f g h i j k l m Beskrivning för ansluten kamera. Klicka i kolumnen för att sortera listan enligt modellnamn. Sökningen stoppas dock om du klickar under sökningen. Den här funktionen är inte implementerad just nu. Visar antingen <Static> eller <Dynamic> för aktuell nätverksanslutningsstatus. Ethernet-adress för ansluten kamera. Klicka i kolumnen för att sortera listan enligt Ethernet-adress. Sökningen stoppas dock om du klickar under sökningen. Klicka i kolumnen för att sortera listan enligt IP-adress. Sökningen stoppas dock om du klickar under sökningen. Nätverksinställning för kamera. Fabriksstandard är "IPv4". Kameror med IPv6-inställning visas som "IPv6". DDNS URL-adressen möjliggör åtkomst från externt Internet. Detta ersätts dock av <IP Address> för kameran om DDNS-registreringen misslyckas. Söker kameror med IPv4-inställning. i IPv6 j Search k l m Exit MM Auto Set Post Manual Set Söker kameror med IPv6-inställning. Endast aktiverad i en Ipv6-kompatibel miljö. Beskrivning Söker kameror som är anslutna till nätverket. Den här knappen blir dock gråmarkera om varken IPv4 eller IPv6 är markerat. IP-installationsprogrammet konfigurerar nätverksinställningarna automatiskt. Du ska konfigurera nätverksinställningarna manuellt. Stänger IP-installationsprogrammet. För IP-installeraren, använd endast installationsversionen som medföljer installations-cd:n eller den senaste versionen om den finns tillgänglig. Du kan nu hämta den senaste versionen från webbsidan för Hanwha Techwin. Om operativsystemet som stöds är Windows 8.1, rekommenderar vi att du använder Wisenet Device Manager istället för IP Wisenet. Wisenet Device Manager Program kan hämtas genom att gå till webbplatsen för Hanwha Techwin ( under menysökvägen <Teknisk guide> - <Online-verktyg>. Inställning av fast IP Manuell nätverksinställning Kör <IP Installer_v2.XX.exe> för att visa kamerasöklistan. Vid den första starten blir både [Auto Set] och [Manual Set] gråmarkerade. MM För kameror med IPv6-inställning blir de här knapparna gråmarkerade, eftersom kamerorna inte stöder den här funktionen. 1. Sök en kamera i listan. Kontrollera MAC-adressen för kameran på kameraetiketten. Båda knapparna [Auto Set] och [Manual Set] aktiveras. 2. Klicka på [Manual Set]. Dialogrutan för Manual Setting visas. <IP Address>, <Subnet Mask>, <Gateway>, <HTTP Port>, och <VNP Port> för kameran visas med förinställda värden. 3. I rutan <Address> anger du nödvändig information. MAC (Ethernet) Address : MAC-adressen som är tryckt på kameraetiketten visas automatiskt och kräver ingen användarinställning. MM IP-relaterade parametrar kan endast ställas in när DHCP inte är markerat. nätverksanslutning och installation Svenska _21

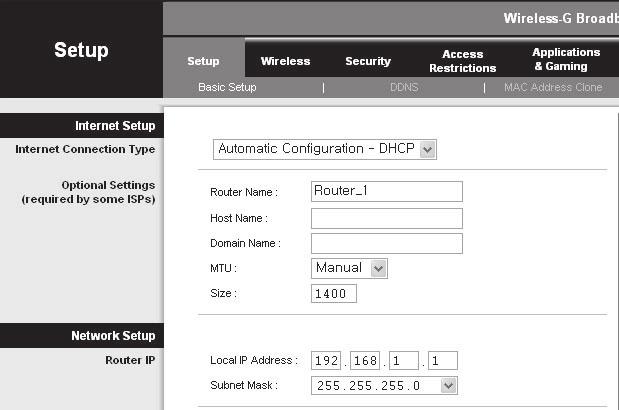

22 nätverksanslutning och installation Utan användning av en Bredbandsrouter För inställning av <IP Address>, <Subnet Mask> och <Gateway>, kontakta nätverksadministratören. 4. I rutan <Port> anger du nödvändig information. HTTP Port : Används för att komma åt kameran med Internetklienten, med standard på 80. VNP Port : Används för att kontrollera videosignalöverföringen, med 4520 som standard. 5. Ange lösenord. Ange lösenordet för admin -kontot, som användes för att öppna kameran. JJ Av säkerhetsskäl rekommenderar vi att du använder en kombination av siffror, versaler, gemener och specialtecken för lösenordet. För information om hur du konfigurerar lösenordet, se onlinehjälpen för webbvisaren. 6. Klicka på [OK]. Den manuella nätverksinställningen slutförs. Vid användning av en Bredbandsrouter IP-adress : Ange en adress som ligger inom IP-intervallet som erbjuds av Bredbandsrouter. ex) ~254, ~254, XXX.2~254 Subnet Mask : <Subnet Mask> för Bredbandsrouter blir kamerans <Subnet Mask>. Gateway : <Local IP Address> för Bredbandsrouter blir <Gateway> för kameran. MM Inställningarna kan variera beroende på ansluten Bredbandsrouter modell. För vidare information, se användarhandboken för tillämplig router. Mer information om portvidarebefordring av bredbandsrouter finns i avsnittet Portintervallsinställning Framåt (portmappning). (sidan 23) Om Bredbandsrouter har mer än en kamera ansluten Konfigurera IP-relaterade inställningar och portrelaterade inställningar separerat från varandra. ex) IP-relaterade inställningar Portrelaterade inställningar MM Kategori Kamera #1 Kamera #2 IP Address Subnet Mask Gateway HTTP Port VNP Port Om <HTTP Port> är inställd på något annat än 80, måste du ange <Port>-numret i adressfältet på Internet-klienten innan du kan komma åt kameran. ex) HTTP-port Automatisk nätverksinställning Kör <IP Installer_v2.XX.exe> för att visa kamerasöklistan. Vid den första starten blir både [Auto Set] och [Manual Set] gråmarkerade. MM För kameror med IPv6-inställning blir de här knapparna gråmarkerade, eftersom kamerorna inte stöder den här funktionen. 1. Välj en kamera i söklistan. Kontrollera MAC-adressen för kameran på kameraetiketten. Båda knapparna [Auto Set] och [Manual Set] aktiveras. 2. Klicka på [Auto Set]. Dialogrutan Auto Setting visas. <IP Address>, <Subnet Mask> och <Gateway> ställs in automatiskt. 3. Ange lösenord. Ange lösenordet för admin -kontot, som användes för att öppna kameran. JJ Av säkerhetsskäl rekommenderar vi att du använder en kombination av siffror, versaler, gemener och specialtecken för lösenordet. För information om hur du konfigurerar lösenordet, se onlinehjälpen för webbvisaren. 4. Klicka på [OK]. Den automatiska nätverksinställningen slutförs. 22_ nätverksanslutning och installation

23 Dynamisk IP-Inställning Inställning av dynamisk IP-miljö Exempel på dynamisk IP-miljö -- Om en Bredbandsrouter, med anslutna kameror, tilldelas en IP-adress av DHCP-servern -- Om kameran ansluts direkt till modemet med DHCP-protokoll -- Om IP-adresser tilldelas av den interna DHCP-servern via LAN Kontrollera dynamisk IP 1. Kör IP-installationsfilen på användarens dator. Kameror som allokerats med <Dynamic IP>-adress visas i listan. 2. Välj en kamera i sökresultatet. 3. Klicka på knappen [Manual Set] och kontrollera kamerans <Dynamic IP>-adress. Om du avmarkerar <DHCP>, kan du ändra IP till <Static>. Portintervallsinställning Framåt (portmappning) Om du har installerat en Bredbandsrouter med en kamera ansluten måste du ställa in portintervall för vidarebefordran av Bredbandsrouter så att en fjärrdator kan få åtkomst till kameran i den. Manuell vidarebefordran för portintervall 1. I inställningsmenyn för Bredbandsrouter väljer du <Applications & Gaming> - <Port Range Forward>. För inställning av vidarebefordran för portintervall gällande en tredjeparts Bredbandsrouter, läs bruksanvisningen för Bredbandsrouter. 2. Välj <TCP> och <UDP Port> för varje ansluten kamera till Bredbandsrouter. Numret för varje port som ska konfigureras till IP-routern bör ställas in efter det portnummer som tilldelats i <Inställningar> - <Basic> - <IP & Port> på kamerans webbvisare. 3. När du är klar klickar du på [Save Settings]. Inställningarna sparas. MM Instruktionerna ovan är baserade på CISCO:s Bredbandsrouter. Inställningarna kan variera beroende på ansluten Bredbandsrouter modell. För vidare information, se användarhandboken för tillämplig router. Installera vidarebefordran av port för flera nätverkskameror Du kan ställa in en regel för portvidarebefordran på Bredbandsrouter enheten genom dess konfiguration för webbsidan. En användare kan ändra varje port med kamerainställningsskärmen. När Kamera1 och Kamera2 är anslutna till en router: Användare MM Internet Bredbandsrouter Start Slut Protokoll IP-adress TCP/UDP TCP/UDP TCP/UDP TCP/UDP TCP/UDP TCP/UDP Kamera1 ( ) HTTP-port 8080 Enhetsport 4520 RTSP-port 3000 Kamera2 ( ) HTTP-port 8081 Enhetsport 4521 RTSP-port 3001 Portvidarebefordran kan göras utan ytterligare inställningar av router om routern stöder funktion för UPnP (Universal Plug and Play). Efter anslutning av nätverkskameran markerar du kryssrutan i menyn <Snabbanslutning> i <Wisenet DDNS> i Inställningar -> Nätverk -> DDNS. nätverksanslutning och installation Svenska _23

24 nätverksanslutning och installation Ansluta till Kameran Från en delad, Lokal Dator 1. Kör IP-installationsprogrammet. Den söker efter anslutna kameror och visar en lista över dem. 2. Dubbelklicka på en kamera du vill komma åt. Internetklienten startar och ansluter till kameran. MM Du kan även komma åt kameran genom att skriva in IP-adressen för den uppsökta kameran i adressfältet för Internet-klienten. Ansluta till Kameran Från en Fjärrdator via Internet Eftersom användning av IP-installationsprogrammet på en fjärrdator som inte är i Bredbandsrouter nätverk är otillåten kan anävndare få tillgång till kameror inom ett Bredbandsrouter nätverk genom att använda kamerans DDNS-URL. 1. Innan du kan få åtkomst till en kamera i nätverket för Bredbandsrouter ska du ha ställt in portintervall för vidarebefordran för Bredbandsrouter. 2. Starta Internet-klienten från fjärrdarotn och skriv in DDNS URL-adressen för kameran, eller IP-adressen för Bredbandsrouter i adressfältet. ex) MM För information om hur du registrerar DDNS, se nätverksinställningsguiden. 24_ nätverksanslutning och installation

25 web viewer Ansluta till Kameran I normala ska du 1. Starta Internet-klienten. 2. Skriva in IP-adressen för kameran i adressfältet. ex) IP-adress (IPv4): inloggningsfönstret ska öppnas. IP-adress (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff: inloggningsfönstret ska öppnas. Om HTTP-porten är någon annan än Starta Internet-klienten. 2. Skriva in IP-adressen och HTTP-portnumret för kameran i adressfältet. ex) IP-adress: :HTTP Port number(8080) - inloggningsfönstret ska öppnas. Anslutning via Bonjour 1. Ställ in klienten eller operativsystemet så att det stöder Bonjour-protokollet. 2. Klicka på kameranamnet för att söka. Vid Mac operativsystem, klicka på kameranamnet som sökts på Bonjourfliken i Safari. -- Inloggningsfönstret visas. Kontrollera DDNS-adressen Om kameran är ansluten direkt till en DHCP-baserad kabel via modem eller DSL-modem, ändras IPadressen varje gång den försöker ansluta till ISP (företaget du prenumererar på). Om detta är fallet informeras du inte om att IP-adressen har ändrats av DDNS. Så fort du registrerar en dynamisk, IP-baserad enhet med DDNS-servern kan du enkelt kontrollera den ändrade IP-adressen när du försöker få tillgång till enheten. För att registrera enheten till <DDNS>-servern, besök sidan och registrera enheten först och ställ sedan in webbvisningens <Nätverk> - <DDNS> till <Wisenet DDNS>, samt erbjuda <Produkt-ID> som har använts för DDNS-registringen. web viewer Använda URL 1. Starta Internet-klienten. 2. Skriv in DDNS URL-adressen för kameran i adressfältet. ex) URL-adress: - inloggningsfönstret ska öppnas. JJ Nätverksanslutning är inaktiverad i miljöer med endast LAN. Anslutning via UPnP 1. Ställ in klienten eller operativsystemet så att det stöder UpnP-protokollet. 2. Klicka på kameranamnet för att söka. Vid Windows operativsystem, klicka på kameranamnet som sökts från nätverksmenyn. -- Inloggningsfönstret visas. Svenska _25

26 web viewer Lösenordsinställning När du öppnar produkten för första gången måste du registrera inloggningslösenordet. När fönstret för Lösenordsändring visas anger du ett nytt lösenord. JJ För ett nytt lösenord med 8 till 9 tecken måste du använda minst 3 av följande alternativ: versaler/gemener, siffror och specialtecken. För ett lösenord med 10 till 15 siffror måste du använda minst 2 typer av ovan nämnda alternativ. -- Specialtecken som tillåts. : ~!@#$%^*()_-+= {}[].?/ För ökad säkerhet rekommenderar vi att du inte upprepa samma tecken eller tecken i följd på tangentbordet för dina lösenord. Om du tappar bort lösenordet kan du trycka på knappen [RESET] för att återställa produkten, så du inte förlorar lösenordet genom att använda en memo pad eller memorera det. Kamerans webbvisningsinställningar 1. Klicka på ikonen [konfiguration ( )]. 2. Inställningsfönstret visas. 3. Du kan konfigurera inställningarna för kamerans grundinformationsvideo, ljud, nätverk, händelse, analys och system över nätverket. 4. Klicka på <hjälp ( )> för att visa detaljerade beskrivningar av varje funktion. Inloggning När du har tillgång till kameran visas inloggningsfönstret. Ange användar-id och lösenord för att öppna kameran. 1. Ange admin i inmatningsrutan <User name>. Administratörs-ID, admin, är fast och kan inte ändras. 2. Ange lösenordet i inmatningsfältet <Password>. 3. Klicka på [OK]. Om du har loggat in utan problem kommer du till skärmen Live Viewer. JJ När du öppnar kamerans web viewer ska du vara noggrann med säkerheten och kontrollera om bilddata krypteras. MM Om du markerar alternativet Remember my credentials när inmatningen har gjorts loggas du automatiskt in utan att tillfrågas om att ange inloggningsinformationen från nästa gång. Du får bästa videokvaliteten om skärmstorleken är 100 %. Om du minskar förhållandet kan det kapa bilden i kanterna _ web viewer

27 bilaga Specifikationer (PNM-9320VQP) Video Artiklar Beskrivning Multi-directional (CH 1 ~ 4) PTZ (CH 5) Bildenhet (Se valfri lins) 1/2.8" 2.4M CMOS Totala/effektiva pixlar (Se valfri lins) 1,981(H) x 1,288(V), 2.55M / 1,944(H) x 1,212(V), 2.35M Skanningssystem (Se valfri lins) Progressiv bildåtergivning Min. upplysning (Se valfri lins) S/N-kvot (Se valfri lins) 50dB Video ut CVBS : 1.0 Vp-p / 75Ω komposit, 720x480(N), 720x576(P), för installation Färg : 0.05Lux(1/30sek, F1.6, 30IRE), SV : 0.005Lux(1/30sek, F1.6, 30IRE) - Artiklar Motljuskompensation Beskrivning Multi-directional (CH 1 ~ 4) PTZ (CH 5) AV / BLC / HLC(Maskering/Gråmarkering) / WDR WDR 150dB (SLA-2M), 120dB (SLA-5M) 150dB Kontrastförstärkning Digital brusreducering SSDR (Av / På) SSNR5 (2D+3D brusfilter) (Av / På) Digital bildstabilisering Av/på Av/på (Inbyggd Gyro-sensor) Dimborttagning Rörelsedetektering Sekretessmask Auto / Manuell / Av Av/på (8ea, Polygona zoner med 8 punkter), Överlämning Av / På (32ea, Polygona zoner) - Färg: grå, grön, röd, blå, svart, vit - Mosaik bilaga Fokallängd (zoomförhållande) (Se valfri lins) 4.44~142.6mm(Optisk 32x) Gain-kontroll Av / Låg / Medel / Hög Objektiv Pan / Tilt / Rotera Användning Max. bländarförhållande (Se valfri lins) F1.6(Bredd)~F4.4(Tele) Vinkel på visningsfält (Se valfri lins) H:61.8 (Bredd)~2.19 (Tele) / V:36.2 (Bredd)~1.24 (Tele) Min. avstånd till objekt (Se valfri lins) Bredd:1.5m, Tele:2m Fokuskontroll (Se valfri lins) Auto/Manuell/En bild AF Typ av lins/fäste (Se valfri lins) Typ DC Auto Iris/Board-in Panorerings-/lutnings-/ rotationsräckvidd Hastighet panorering/vinkling - Sekvens - (Se valfri lins) Förinställning, noggrannhet - ±0.2 Autosökning - Av / På Kameratitel 360 Oändlig / 190 (-5 ~185 ) Förinställning : 700 /sek, Manuell : 0,024 /sek ~200 /sek Förinställning (300ea), Svängning, Gropp (128ea), Spårning (4ea), Tour, Autokörning, Schema Av / På (visas med 85 tecken) - B/B: Engelska/numeriska/specialtecken - Vanligt: Flerradigt (Max 5), Färg (grå/grön/röd/blå/svart/vit), transparens, autoskala enligt upplösning Dag och natt Elektrisk Auto (ICR)/färg/S/V/Schema Användning Vitbalans Kontrast ATW / AWC / manuell / inomhus / utomhus (innehåller kvicksilver och natrium) nivåinställning LDC På/av (5 nivåer med min/max) - Elektronisk slutarhastighet Minimum / Maximum / Antiflimmer (2 ~ 1/12,000 sek) Zoom - 32X (Optical) Vänd/Spegel På/Av, Hall: 90 /270 På/Av Video analys Alarm I/O Alarmutlösare Alarmhändelser Pixelräknare Klåfingerskydd, Vandring, Riktningsdetektering, Dimma detektering, Virtuell linje, Öppna/ Stäng, Visa / Dölj, Ansiktsdetektering, Rörelsedetektering, Identifiering av flytt av fokusering Ingång 1ea / Utgång 2ea (Relätyp) Rörelsedetektering, Video analys, Nätverksfrånkoppling Klåfingerskydd, Vandring, Riktningsdetektering, Dimma detektering, Virtuell linje, Öppna/ Stäng, Visa / Dölj, Ansiktsdetektering, Rörelsedetektering y Filöverföring via FTP, e-post y Meddelande via e-post y Inspelning på lokal lagringsenhet (SD/SDHC/SDXC) i frånkopplat nätverk och vid händelse (alarmutlösare) y Extern output Stöd Svenska _27

28 bilaga Artiklar Beskrivning Multi-directional (CH 1 ~ 4) PTZ (CH 5) Artiklar Beskrivning Multi-directional (CH 1 ~ 4) PTZ (CH 5) Ethernet RJ-45 (10/100/1000BASE-T) Strömningsmetod Unicast / Multicast SFP SFP-kortplats (100/1 000 Mbps) Max. användaråtkomst 20 användare i Unicast-läge Video komprimerings format Upplösning Max. ramhastighet H.265/H.264 (MPEG-4 del 10/AVC) : Main/Baseline/High Motion JPEG [5MP] 2560x1920, 2560x1440, 1920x1080, 1600x1200, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 320x240 [2MP] 1920x1080, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600, 800x448, 720x576, 720x480, 640x480, 640x360, 320x240 H.265/H.264 : 2 M Max. 60 fps, 5 M 30 fps för alla bildupplösningar Motion JPEG : Max 30fps Nätverk Edge-lagring Programmeringsgränssnitt Webbsidspråk Webbviewer SD/SDHC/SDXC 5slot (Varje kan.) - Rörelsebilder inspelade på SD/SDHC/SDXC-minneskort kan hämtas. Lokal dator för direkt inspelning ONVIF Profile S SUNAPI(HTTP API) Engelska, Koreanska, Franska, Tyska, Spanska, Italienska, Kinesiska, Ryska, Japanska, Svenska, Portugisiska, Tjeckiska, Polska, Turkiska, Holländska, Ungerska, Grekiska Operativsystem som stöds : Windows 7 / 8.1 / 10, MAC OS X 10.10, 10.11, Webbläsare som stöds : Google Chrome 67, MS Edge 41, Mozilla Firefox 61 (endast Windows 64 bitar), Apple Safari 11 (Endast stöd i Mac OS X), MS Explorer 11 Nätverk Smart Codec WiseStream Manuellt läge (områdesbaserat: 5 ea) Stöd Central hanterings program Driftstemperatur/Luftfuktighet SSM -35 C ~ +55 C (-31 F ~ +131 F) / Mindre än 90 % RH Videokvalitetsjustering Metod för bildhastighetskontroll Strömningskapacitet IP Protokoll Säkerhet H.264 /H.265 / MJPEG : Målbithastighetskontroll H.264/H.265 : CBR eller VBR MJPEG : VBR Multiströmning (upp till 10 profiler) IPv4, IPv6 TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP,RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour HTTPS(SSL) inloggningsautentisering Digest inloggningsautentisering IP-adressfitrering användaråtkomstlogg 802.1X autentiseringsmetod (EAP-TLS, EAP-LEAP) Omgivande miljö Elektricitet Mekanik Förvaringstemperatur / Luftfuktighet Vattentäthet Stötskydd Volt/ström Strömförbrukning Objektiv Färg / Material Mått (ØxH) Vikt -50 C ~ +60 C (-58 F ~ +140 F) / Mindre än 90 % RH IP66 IK10 HPoE Max.65W SLA-2M2400P / SLA-2M2800P / SLA- 2M3600P / SLA-2M6000P / SLA- 2M1200P SLA-5M3700P / 5M4600P / 5M7000P Elfenben/metall Ø367.8 x H381.5mm (Ø x H ) 7.75 kg - 28_ bilaga
