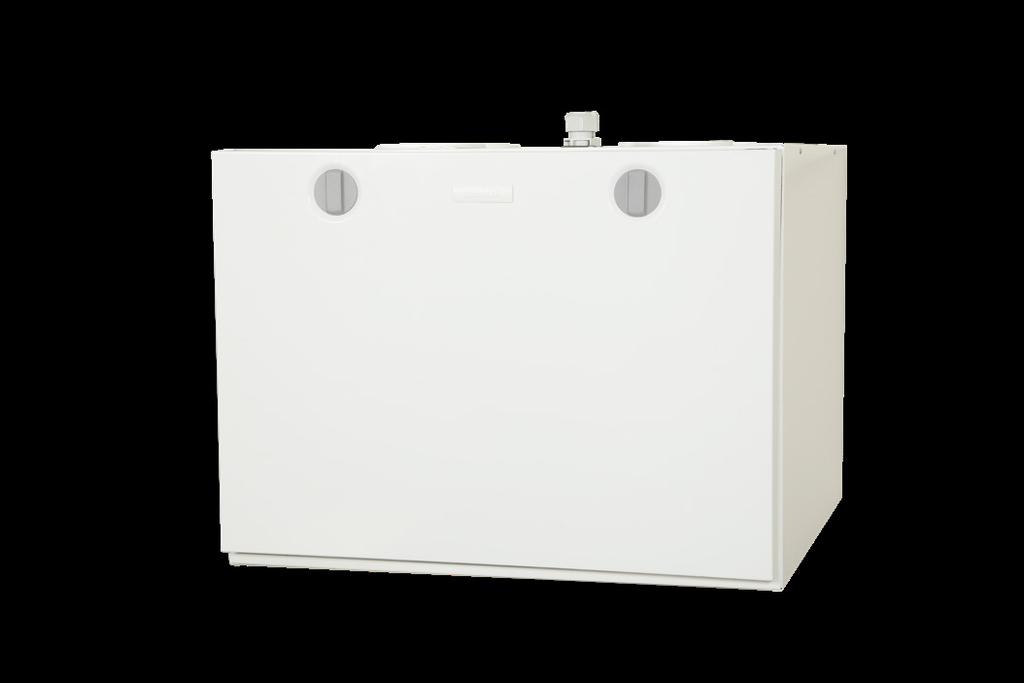

1 Modell Vallox 101 MV Typ 3741 Dokument D5333 Gäller fr.o.m Uppdaterad INSTRUKTIONER Instruktioner Ventilationsaggregat

2 INLEDNING INNEHÅLLSFÖRTECKNING INLEDNING Säkerhet Installation Garanti Användningssyfte Kassering av ventilationsaggregatet Säkerhetssymboler som används i manualen Installationsalternativ Styra ventilationsaggregatet Anslutning av ventilationsaggregatet till molntjänsten Ventilationsaggregatets styrfunktioner Systembeskrivning Huvuddelar INSTALLATION Montering på väggen Montering i taket Fästa takmonteringsplattan Montering av ventilationsaggregatet med takmonteringsplatta Genomföringsplatta för övre bjälklag Vattenlås Dimensioneringsfigurer för Vallox Silent Klick-vattenlås och utrymme som behövs för montering Utrymme som behövs för alternativ montering (vinkelkoppling) av Vallox Silent Klick-vattenlås Mått och kanalstosar SERVICE Före du påbörjar skötsel och rengöring Byte av filter (Användaren) Rengöring av värmeväxlaren (Användaren) Kondensvatten (Användaren) Rengöring av fläktar (Installatör) Du kan registrera ditt Vallox MVventilationsaggregat i MyVallox Cloudmolntjänsten och logga in på ditt MyVallox Cloud-konto på adressen TEKNISKA UPPGIFTER Intern elkoppling Extern elkoppling Kanalbatteriets funktionsschema Funktion och exempel på koppling Sprängskiss och delförteckning Överensstämmelseintyg

3 SÄKERHET En säker och korrekt användning av aggregatet förutsätter att du känner till de allmänna säkerhetsföreskrifterna och användningssyftet för ventilationssystemet. Läs denna användarmanual innan du börjar använda ventilationsaggregatet. Förvara manualen för senare bruk. Om du har förlagt manualen kan du ladda ner den från vår hemsida. Manualen innehåller all information som är viktig för säker användning av systemet. Alla som använder och underhåller ventilationssystemet måste efterfölja denna manual. Dessutom ska man ta hänsyn till lokala föreskrifter i syfte att förhindra olyckor. Installation Enbart en behörig professionell får utföra montering och drifttagning. Enbart en behörig elmontör får utföra elinstallationer och anslutningar enligt lokala bestämmelser. GARANTI Garanti och ansvar gäller inte om skador uppstår av följande orsaker: Otillbörlig användning av ventilationssystem eller kontrollenhet Montering, drifttagning och användning som är felaktig eller i strid mot föreskrifterna Ignorerande av instruktioner om transport, montering, användning eller underhåll Strukturella eller elektroniska ändringar eller ändringar i programvaran ANVÄNDNINGSSYFTE Alla Vallox-ventilationsaggregat har till syfte att sörja för erforderlig och kontinuerlig ventilation så att både personer och byggnader håller sig friska. Mer information finns på adressen com VARNING Aggregatet ska inte användas av barn (under 8 år) eller av personer vars sinnen, fysiska egenskaper, psykiska egenskaper eller brist på kunskap och erfarenhet är ett hinder för en trygg användning av aggregatet. Nämnda personer kan använda aggregatet under uppsikt eller enligt anvisningar av en person som ansvarar för deras säkerhet. Barn ska övervakas så att de inte leker med aggregatet. INLEDNING VIKTIGT För att inneluften ska hållas hälsosam och lämplig också för byggnadens konstruktioner, är det viktigt att ventilationen alltid är på. Ventilationen bör vara på också under längre semestrar. På det viset hålls inomhusluften frisk och dess eventuella fuktighet kan inte kondenseras på ventilationskanaler och konstruktioner. Samtidigt minskar risken för fuktskador. KASSERING AV VENTILATIONSAGGREGATET Ventilationsaggregatet får inte kasseras med hushållsavfall. Följ lokala lagar och bestämmelser för säker och miljövänlig kassering. 3 Vallox Oy - All rights reserved

4 INLEDNING SÄKERHETSSYMBOLER SOM ANVÄNDS I MANUALEN FARA Avser en riskfaktor som leder till döden eller allvarliga skador, om risken inte undviks. Avser en riskfaktor som kan leda till lindriga eller måttliga skador, om risken inte undviks. VARNING Avser en riskfaktor som kan leda till döden eller allvarliga skador, om risken inte undviks. VIKTIGT Avser en riskfaktor som kan leda till att egendom skadas eller data försvinner, om risken inte undviks. Avser särskilt viktig information om produkten. TIPS Ytterligare information om produktens användning och nytta. INSTALLATIONSALTERNATIV Vallox 101 MV kan monteras på väggen eller i taket med hjälp av en takmonteringsplatta (tillvalsutrustning). Standardutrustningen och tillgänglig tillvalsutrustning varierar från land till land. 4

5 STYRA VENTILATIONSAGGREGATET Anslutning av ventilationsaggregatet till molntjänsten Ventilationsaggregatet kan anslutas till MyVallox Cloudmolntjänsten. Via molntjänsten kan du reglera ventilationen t.ex. via mobilen eller surfplattan på distans. Dessutom uppdateras aggregatets programvara automatiskt via molntjänsten. Anslut ventilationsaggregatet till molntjänsten genom att koppla aggregatet via LAN till Internet och registrera aggregatet i molntjänsten. Samtidigt skapar du ditt MyVallox-konto. Läs mera om tjänsten på adressen MyVallox Cloud/ Home-instruktioner finns på adressen info/valloxmv/fin/ onlinehelp/webhelp INLEDNING Ventilationsaggregatets styrfunktioner Du kan styra Vallox-ventilationsaggregatets funktion enligt följande: Via kontrollpanelen som installerats i byggnaden Via anslutning till lokalt nätverk MyVallox Home och användargränssnittet MyVallox Home/Cloud. Via MyVallox Cloud-molntjänsten och MyVallox Home/Cloudanvändargränssnittet Med fjärrövervakningens eller fastighetsautomationens styreller Modbus-signaler Förutom en inbyggd fuktighetsgivare kan ventilationen kan också justeras automatiskt med hjälp av koldioxid- och fuktighetsgivare som fås som tillvalsutrustning. Då kan ventilationen hållas på en optimal nivå även om bostaden står tom. Med veckour-funktionen kan du skapa ett ventilationsschema som passar din livsrytm. SYSTEMBESKRIVNING 1. Internet 2. WLAN 3. Router 4. WLAN/LAN 5. Extra strömbrytare 6. Givare MyVallox Cloud Vallox MV Modbus MyVallox Control 5 Vallox Oy - All rights reserved

6 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA INLEDNING HUVUDDELAR A På bilden modell R Frånluftsfläkt 1 Eftervärmare (i tilluftskanalen) 8 Tilluftsfläkt 2 Säkerhetsbrytare 9 Tilluftsfilter F7 3 Kontrollpanel 10 Värmeväxlare 4 Koldioxidgivare 11 Bypass-spjäll 5 Fuktighetsgivare 12 Tilluftsfilter G4 6 Intern fuktighetsgivare 13 Frånluftsfilter G4 7 6

7 INSTALLATION MONTERING PÅ VÄGGEN INSTALLATION Undvik att montera aggregatet på ihåliga mellanväggar med resonans och väggar som gränsar till sovrum eftersom ljud leds, eller förhindra att ljudet leds vidare. Mellanrummet mellan aggregatet och en färdig takyta ska vara minst 30 mm. Notera att aggregatet när det monteras kommer 10 mm högre upp än vad den slutliga höjden blir. Ventilationsaggregatet ska monteras på väggen med ett väggbeslag enligt bilden intill. Kontrollera att aggregatet ligger vågrätt efter monteringen. MONTERING I TAKET Modellen Vallox 101 MV har en takmonteringsplatta som tillvalsutrustning. Fäst takmonteringsplattan enligt följande: I takstolarna eller någon annan stomkonstruktion med M8- gängstänger så att de håller aggregatets vikt. Kontrollera att monteringsplattan ligger vågrätt, eftersom den bestämmer aggregatets position. Den övre kanten av takmonteringsplattans vita täcklist kan monteras mot taket. Takmonteringsplattan kan också fällas in och då kan taket ligga 30 mm djupare än den vita täcklistens övre kant. Isolera kanalerna mot kondensvatten också mellan apparaten och takmonteringsplattan. Fästa takmonteringsplattan 1. Fäst gängstängerna i takstolarna eller någon annan stomkonstruktion och skruva på muttrarna (E). 2. Lyft därefter takmonteringsplattan på plats. 3. Skjut ett dämpningsgummi (F) och en bricka (G) på varje gängstång. 4. Justera takmonteringsplattan så att den ligger rakt med hjälp av muttrarna. 5. Korta av gängstängernas ändar nertill så att de är på högst 5 mm avstånd från muttrarna. Apparaten är mycket tung. Gör inte denna arbetsfas ensam. 7 Vallox Oy - All rights reserved

8 MONTERING Montering av ventilationsaggregatet med takmonteringsplatta 1. Montera takmonteringsplattan vågrätt med M8-gängstänger. OBS Gängstängernas ändar nertill får vara på högst 5 mm avstånd från muttrarna. Skruva inte åt takmonteringsplattan alltför hårt mot taket. Kontrollera att glidskenorna rör sig och går tillbaka till sin ursprungliga position genom att dra i låshävstängerna (A). Den övre kanten av takmonteringsplattans vita täcklist kan monteras mot taket. Takmonteringsplattan kan också fällas in och då kan taket ligga 20 mm djupare än den vita täcklistens övre kant. 2. Kontrollera att isoleringsringarna är på plats på stoserna nedanför takmonteringsplattan. 3. Ta loss dörren innan du monterar aggregatet på takmonteringsplattan. 4. Lyft upp aggregatet i närheten av takmonteringsplattan och för anslutningsledningarna och kopplingsboxen genom öppningen i takmonteringsplattan så att de kommer ovanför taket. Kom ihåg att göra en servicelucka i taket, så att du kommer åt ledningarna och kopplingsboxen. Serviceluckans avstånd från takmonteringsplattan ska vara ca 500 mm. Alternativt kan ledningarna dras mellan takmonteringsplattan och ventilationsaggregatet mot bakväggen. Aggregatet låses fast när man lyfter det mot takmonteringsplattan. Vid behov skjut takmonteringsplattans fästkrokar (B) i fårorna på aggregatets sidoplattor. På takmonteringsplattans framkant i de nedre hörnen finns låshävstänger (A) som låser fast aggregatet. Aggregatet är fastlåst när låshävstängerna har återgått till samma nivå som takmonteringsplattans vita täcklist. 5. Aggregatet kan lösgöras från takmonteringsplattan vid behov. Lyft aggregatet litet uppåt och dra samtidigt i takmonteringsplattans båda låshävstänger (A). Aggregatet frigörs då från takmonteringsplattan. A A B B D Genomföringsplatta för övre bjälklag Genomföringsplattan (D) för övre bjälklag är en tillvalsutrustning. När du använder en isolerad genomföringsplatta för övre bjälklag ska du kontrollera att ångspärren är tät. Genomföringsplattan för övre bjälklag kan monteras på en färdig bakvägg. Genomföringsplattans minimiavstånd till färdiga sidoväggar ska vara 15 mm. 8

9 VATTENLÅS MONTERING Med aggregatet levereras ett Vallox Silent Klick-vattenlåspaket. Se vattenslåsets monteringsanvisning i den medföljande manualen eller på adressen När du använder en alternativ kondensvattenstos, flytta tätningsringen och låsdelen till röranslutningen som monteras på väggen. Dimensioneringsfigurer för Vallox Silent Klickvattenlås och utrymme som behövs för montering L R ,5 147, Utrymme som behövs för alternativ montering (vinkelkoppling) av Vallox Silent Klick-vattenlås 9 Vallox Oy - All rights reserved

10 MONTERING MÅTT OCH KANALSTOSAR Huvuddelar Mått och kanalstosar Mått På bilden R-modell. I L-modellen är delarna spegelvända ,50 136,50 1. Frånluftsfläkt 2. Tilluftsfläkt 3. Tilluftsfilter F7 4. Värmeväxlare 6. Bypass-spjäll 7. Tilluftsfilter G4 8. Frånluftsfilter G4 9. Eftervärmare (i tilluftskanalen) 10. Säkerhetsbrytare 322 ~ ,50 Kanalstosar Mätställen för luftflödet R-modell A B Kanalstos, hona, inre diameter Ø 125 mm 1. Tilluft från aggregatet till bostaden 2. Frånluft från bostaden till aggregatet 3. Avluft ut från aggregatet 4. Uteluft till aggregatet L-modell A Tilluft B Frånluft Mätställen efter stosen Fläktdiagrammen anger totaltryck för kanalens tryckfall. Kanalstos, hona, inre diameter Ø 125 mm 1. Avluft ut från aggregatet 2. Uteluft till aggregatet 3. Tilluft från aggregatet till bostaden 4. Frånluft från bostaden till aggregatet 10

11 SERVICE SERVICE FÖRE DU PÅBÖRJAR SKÖTSEL OCH RENGÖRING När du öppnar aggregatets dörr, stänger säkerhetsbrytaren (S) av strömmen. VARNING Ta oberoende av detta alltid loss stickproppen innan du påbörjar service och rengöring. Aggregaten finns i två modeller, vänster- (L) och högerhänt (R). Bilden visar en högerhänt modell. A S B C BYTE AV FILTER (ANVÄNDAREN) När servicetimern larmar, kontrollera filtrens renhet och byt dem vid behov. Vallox-ventilationsaggregatet filtrerar luft med tre filter: Grovfiltret av klass G4 filtrerar insekter, pollen och annat grovt damm från uteluften Finfiltret av klass F7 filtrerar finkornigt stoft och damm osynligt för ögat från tilluften. Grovfiltret av klass G4 filtrerar frånluften och håller värmeväxlaren ren. Bytesintervallet för filtren beror på miljöns dammhalt. Vi rekommenderar att filtren byts om hösten och våren, dock minst en gång om året. När du vill byta filter: 1. Ta loss ventilationsaggregatets stickpropp. 2. Öppna Vallox-ventilationsaggregatets dörr genom att vrida upp fingerskruvarna. 3. Lyft bort dörren. 4. Avlägsna de gamla filtren (A, B, C) och släng dem. TIPS Genom att använda Vallox-ursprungsfilter säkerställer du att ventilationsaggregatet fungerar som det ska och att filtreringsresultatet är det bästa möjliga. Dörren är tung. 5. Installera de nya filtren (A, B, C) på sina platser. 6. Stäng ventilationsaggregatets dörr. Säkerställ att dörrens säkerhetskoppling går till dörrkontakten och möjliggör apparatens strömtillförsel. 7. Koppla stickproppen tillbaka till vägguttaget. Filtren har nu bytts. 11 Vallox Oy - All rights reserved

12 SERVICE RENGÖRING AV VÄRMEVÄXLAREN (ANVÄNDAREN) Kontrollera värmeväxlarens renhet med cirka ett års mellanrum i samband med filterbytet och rengör den vid behov. När du vill kontrollera och rengöra värmeväxlaren: 1. Ta loss ventilationsaggregatets stickpropp. 2. Öppna Vallox-ventilationsaggregatets dörr genom att vrida upp fingerskruvarna. 3. Lyft bort dörren. Dörren är tung. 4. Lösgör tätningslisten ovanför värmeväxlaren (E) i pilens riktning. 5. Ta loss frånluftsfiltret (C). 6. Lyft och dra värmeväxlaren (D) ut ur aggregatet. 7. Om värmeväxlaren är smutsigt, tvätta det genom att sänka det i varmt vatten med diskmedel. 8. Skölj värmeväxlaren med en vattenstråle. Undvik högtryckstvätt. 9. När vattnet har runnit bort mellan lamellerna, montera ventilationsaggregatet enligt följande: 10. Säkerställ att det nedre stödet (F) är på plats mellan knottrorna i botten på aggregatet. 11. Skjut värmeväxlaren på plats. 12. Skjut tätningslisten (E) på plats så att den rör vid stödvinkeln i bakdelen. 13. Sätt frånluftsfiltret (C) på plats. 14. Stäng dörren. Säkerställ att dörrens säkerhetskoppling går till dörrkontakten. 15. Koppla stickproppen tillbaka till vägguttaget. Värmeväxlaren är nu kontrollerad och rengjord. G E C D VIKTIGT Om ditt aggregat har en entalpiväxlare, får den inte tvättas. Endast aluminium- eller plastväxlare kan tvättas. VIKTIGT Hantera värmeväxlaren försiktigt. Lyft värmeväxlaren till exempel inte i lamellerna. Elementets lameller är mycket tunna och skadas lätt. F KONDENSVATTEN (ANVÄNDAREN) Under uppvärmningssäsongen kondenseras fukten i frånluften till kondensvatten. Vattenbildningen kan vara riklig i nybyggen. Kondensvattnet ska kunna rinna bort ur apparaten obehindrat. Säkerställ i samband med serviceåtgärderna, t.ex. på hösten före uppvärmningssäsongens början, att vattenlåset eller bottendelens kondensvattenstos inte är tilltäppt. Du kan kontrollera detta genom att hälla lite vatten i karet. Rengör vid behov. Det kan finnas lite kondensvatten i aggregatets bottendel. Detta är helt normalt och du behöver inte vidta några åtgärder. VARNING Vatten får inte komma i de elektriska anordningarna. 12

13 SERVICE RENGÖRING AV FLÄKTAR (INSTALLATÖR) Kontrollera fläktarnas renhet i samband med servicen av filtren och värmeväxlaren. Rengör fläktarna vid behov. Du kan rengöra fläktarnas hjul med tryckluft (använd skyddsglasögon) eller genom att borsta dem med en pensel. Avlägsna eller flytta inte balansbitarna i fläktens hjul. När du vill rengöra fläkten: 1. Ta loss ventilationsaggregatets stickpropp. 2. Öppna Vallox-ventilationsaggregatets dörr genom att vrida upp fingerskruvarna. 3. Lyft bort dörren. VIKTIGT Fläktarna är mycket känsliga för yttre knäckar. Vi rekommenderar att du rengör fläktarna på plats. Hantera fläktarnas hjul försiktigt. Avlägsna eller flytta inte balansbitarna i fläktens hjul. Dörren är tung. 4. Avlägsna frånluftsfiltret (C), tätningslisten (E) och värmeväxlaren (D). Se kapitlen Byte av filter och Rengöring av värmeväxlaren. 5. Ta loss snabbkopplingen för ledningarna (H) till tilluftsfläkten (T) och/eller frånluftsfläkten (P). 6. Tryck in fläktens ledningar och genomförningsgummit (I) i fläktkammaren. 7. Ta loss vingskruvarna (J) (3 st/fläkt) som fäster fläktarna. 8. Ta loss fläkten ur aggregatet genom att dra den framåt och att samtidigt luta den lätt bakåt. 9. Ta loss fästskruvarna (K) (4 st) för tilluftsfläktens inriktningsspjälverk och ta loss spjälverket. Nu kan du rengöra fläkten. Sätt tillbaka spjälverket efter rengöringen. 10. Installera delarna tillbaka i ventilationsaggregatet i motsatt ordning efter rengöringen. Säkerställ att genomföringsgummina kommer på rätt plats. 11. Stäng dörren. Säkerställ att dörrens säkerhetskoppling går till dörrkontakten. 12. Koppla stickproppen tillbaka till vägguttaget. Fläkten är nu kontrollerad och rengjord. E C D T P S T K H P J I J 13 Vallox Oy - All rights reserved

14 TEKNISKA UPPGIFTER TEKNISKA UPPGIFTER Beteckningar Vallox 101 MV R Vallox 101 MV L Luftmängder Produktnumren Tilluft Frånluft VVS-nummer l/s, 324 m3/h, 100 Pa 98 l/s, 353 m3/h, 100 Pa Tilläggsvärmare Fläktar Tilluft Frånluft 0,115 kw 0,9 A EC 0,115 kw 0,9 A EC Elkoppling 230 V, 50 Hz, 8,3 A (stickpropp) Verkningsgrader Årsbaserad verkningsgrad Tilluftsverkningsgrad Specifik fläkteffekt (SFP) 70 % A 82 % 1,0 (38 dm3/s) Kapslingsklass IP 34 Filter Tilluft Frånluft Eftervärmare El, 1500 W Bypass av värmeåtervinning G4 och F7 G4 Automatisk Framvärmare Vikt 50 kg Mått (bredd x höjd x djup) 598 x 447 x 596 mm FLÄKTENS UPPTAGNA EFFEKTER Fläkteffekt (W) TILLUFTS-/FRÅNLUFTSMÄNGDER Tryckfall i kanalen. Totaltryck (Pa) A % A % % % % % 14% 22% 33% 41% 55% 50% B % 55% 66% % 41% SFP = SFP-värde (Specific Fan Power) rekommenderat värde <1,8 kw (m 3 /s) Upptagen effekt (totalt) (W) Luftflöde (max) (dm3/s) Volymflöde frånluft tilluft % 14% 22% SFP: 1,0 SFP: 1,5 SFP: 1, (l/s) Volymflöde (dm 3 /s) B LJUDVÄRDEN Ljudeffektnivå i tilluftskanalen per oktavband L w, db Ljudeffektnivå i frånluftskanalen per oktavband L w, db Reglageläge 4 % 14 % 22 % 33 % 41 % 50 % 55 % 66 % 75 % 100 % 4 % 14 % 22 % 33 % 41 % 50 % 55 % 66 % 75 % 100 % Luftflöde dm 3 /s (l/s) 8, ,9 37,7 45,1 53,5 57,3 67,4 73,3 82,3 11,3 24,4 34,3 45,6 55,6 65,9 72, ,5 99,2 Luftflöde m 3 /h 30, ,84 135,72 162,36 192,6 206,28 242,64 263,88 296,28 40,68 87,84 123,48 164,16 200,16 237,24 261,36 298,8 329,4 357,12 Oktavbandets mittfrekvens, Hz L W, db L WA, db(a) A-betonad ljudnivå genom ventilationsaggregatets mantel i det rum aggregatet är monterat (10 m 2 ljudabsorption) REGLAGELÄGE/LUFTFLÖDE (till/från) Reglageläge 4 % 14 % 22 % 33 % 36 % 50 % 55 % 66 % 75 % 100 % Luftflöde dm 3 /s (l/s) 13/15 21/24 29/32 39/41 43/46 55/58 60/62 69/72 76/78 84/85 Luftflöde m 3 /h 46,8/54 75,6/86,4 104,4/115,2 140,4/147,6 154,8/165,6 198/208,8 216/223,2 248,4/259,2 273,6/280,8 302,4/306 L pa, db (A)

15 INTERN ELKOPPLING TK L N L N 230V 50Hz YEGN YEGN YEGN YEGN A MB_A MB_B +24V RS_A RS_B GND MB_A MB_B +24V RS_A RS_B GND TESTER TEKNISKA UPPGIFTER BN YEGN BU WT GN YE T GN YE BN YEGN BU WT P T1 130 C T2 90 C R1 M BN BU L N L N BN BU BN BU BN BU B AHS S/E RH% C D NTC GND +24V +24V RS_A RS_A RS_B RS_B GND GND +11V1 +24V AN/I D/I1 GND +24V RM/I D/I2 RM/O AN A Moderkort MB_A Extern Modbus A-signal T Tilluftsfläkt B 1. Frånluftsfläkt Tako (WT) 2. GND (GN) 3. Frånluftsfläkt PWM (YE) 4. Tilluftsfläkt Tako (WT) 5. GND (GN) 6. Tilluftsfläkt PWM (YE) MB_B Extern Modbus B-signal +24V +24 V likströmsspänning (DC) GND Digital och analog landspotential RS_A Aggregatets lokala Modbus A-signal P M TK AHS Frånluftsfläkt Spjällmotor Säkerhetsbrytare Justering av eftervärmning C 1. Frånluft 2. Uteluft 3. Tilluft 4. Avluft 5. Tilluft från värmeväxlaren RS_B Aggregatets lokala Modbus B-signal NTC Den yttre temperaturgivarens kopplingsstycke D/I1 Digital ingång 1 D/I2 Digital ingång 2 S/E %RH R1 Fläktens balansjustering Intern fuktighetsgivare Eftervärmare 90 C och 130 C med överhettningsskydd D LAN 11V1 11,1 V driftsspänning LEDNINGARNAS FÄRGER BK Svart BU Blå AN/I RM/I RM/O Analog ingång 0-10 VDC 24 V reläets ingång 24 V reläets utgång BN WT GY YE YEGN Brun Vit Grå Gul Gulgrön 15 Vallox Oy - All rights reserved

16 TEKNISKA UPPGIFTER EXTERN ELKOPPLING MyVallox %RH transmitter 0,3 W 2x2x0,5+0,5 FJÄRRÖVERVAK- NING Modbus RTU MyVallox Control JS 1 W 2x2x0,5+0,5 MyVallox CO2 transmitter 1,2 W 2x2x0,5+0,5 MyVallox Control 1 W 2x2x0,5+0,5 2x2x0,5+0,5 Extern temperatur givare NTC 4K7 2x0,5 2x0,5 Analog ingång två olika funktioner Digital ingång 1 8 olika funktioner 2x0,5 2x0,5 Digital ingång 2 8 olika funktioner 2x0,5 Den potentialfria kontaktfunktionen 24 VDC kan programmeras att visa till exempel felinformation eller att styra MLV-kanalbatteriets ventil och pump. Ethernet-anslutning på apparaten RJ45 hona CAT VENTILATIONSAGGREGATETS INTERNA ELKOPPLING 3x1,5S Stickproppens anslutning 1,2 m på apparaten ELMATNING MB_A Extern Modbus A-signal D/I1 Digital ingång 1 Maximalt 6W MB_B Extern Modbus B-signal D/I2 Digital ingång 2 MyVallox Control 1W +24V +24 V likströmsspänning (DC) 11V1 11,1 V driftsspänning MyVallox-fuktighetsgivare 0,3 W GND Digital och analog landspotential AN/I Analog ingång 0-10 VDC MyVallox CO2-givare 1,2 W RS_A Aggregatets lokala Modbus A-signal RM/I 24 V reläets ingång Spänning 24 VDC RS_B Aggregatets lokala Modbus B-signal RM/O 24 V reläets utgång NTC Den yttre temperaturgivarens kopplingsstycke 16

17 KANALBATTERIETS FUNKTIONSSCHEMA B E IP F TEKNISKA UPPGIFTER S C D A C K Funktion och exempel på koppling V G Följ i första hand alltid VVS-planerarens eller tillverkarens kopplingsplan. Läs även kanalbatteriets bruksanvisning. Ett exempel på kanalbatteriets koppling till värmekretsen. Kanalbatteriets utgångsrör kopplas till värmekretsens returledning. Vätska som kommer från kanalbatteriet förs tillbaka till värmekretsens returleding. Om man vet att värmepumpens interna tryckförlust är stor i värmekretsen, rekommenderas det att man gör en bypass av värmepumpen. I detta fall ska envägsventilens Y2 tryckförlust i bypasset vara mindre än värmepumpens tryckförlust. Om kanalbatteriet används för både förvärme och nedkylning, ska det monteras i uteluftskanalen före ventilationsaggregatet. I detta fall kan pumpen och magnetventilen styras med Vallox MVventilationsaggregaten och inga separata termostater behövs. P V K L IP S C Y Y2 Cirkulationspump för vatten. Ingår inte i leveransen. Pumpen ska lämpa sig för värmekretsens vätska och pumpens effektivitet ska vara lämplig (t.ex. Grundfoss Magna ). Magnetventil. Ingår inte i leveransen. Ventilen måste lämpa sig för värmekretsens vätska (t.ex. Danfoss 032U157131, VVS-nummer ). Kondensrör. Ingår inte i leveransen. Tilluftstermometer. Ingår inte i leveransen. Luftavledare. Ingår inte i leveransen. Extern MV-elbox 24 VDC relä/kontaktor för styrning av pumpen och magnetventilen. Ingår inte i leveransen. (t.ex. ABB CR-P024DC2) Envägsventil. Ingår inte i leveransen. Envägsventil. Ingår inte i leveransen. Tryckförlusten ska vara mindre än värmepumpens tryckförlust. A B C D E F G H Ventilationsaggregat Tilluft Uteluft Matning från gruppcentralen Luftavledning Kanalbatteri (motströmskoppling) Värmepump Värmekrets P H UPPVÄRMNING Pumpen startas när uteluftens temperatur sjunker under den fabriksinställda vintervärdet (-5 C). KYLNING Aggregatets profil (t.ex. Hemma) bestämmer när pumpen startas enligt tilluftens inställningsvärde. Pumpen startas när tilluftens inställningsvärde är mindre än temperaturen för den tilluft som blåses in i bostaden. Observera vid val av relä (C) vilken den största sammanlagda elmatningen är för det externa kopplingsboxens kretskort (max 6W), om reläets effekt tas från kretskortets +24V kopplingsstycke. 17 Vallox Oy - All rights reserved

18 TEKNISKA UPPGIFTER SPRÄNGSKISS OCH DELFÖRTECKNING NR DEL KOD NR DEL KOD NR DEL KOD 1. Till-/frånluftsfläkt Bypass-spjällets sammansättning RJ45-förlängningskabel Tilluftsfläktens dämpningsgaller Spjällmotor Kopplingsbox Väggbeslag Eftervärmningsmotstånd MyVallox Control-kontrollpanel Vattenlås Vallox Silent Klick Dörr Filter (F7 + G4, till) Dörrens fästskruv Värmeväxlare Moderkort Nedre stöd för värmeväxlaren Säkerhetsbrytare Värmeväxlarens övre stöd Glasrörssäkring 80 ma långsam 5x20 mm Filterram (från) NTC-givarserie Filter (G4, från) Intern fuktighetsgivare MyVallox-fuktighetsgivare (tillvalsutrustning) MyVallox-koldioxidgivare (tillvalsutrustning)

19 ÖVERENSSTÄMMELSEINTYG

20 Vallox Oy Myllykyläntie LOIMAA FINLAND Kundservice Aftersales D5333/ /PDF
