1 Kanalsystem VELODUCT med typgodkännande och EKODUCT med renhetsklass M1 Anvisningar för montering, hantering och lagring

2 INNEHÅLLSFÖRTECKNING 1.0 Monteringsanvisning Typgodkännande Renhetsklass M Produktbeteckningar 7 Kvalitetskontroll Nytta och ansvar Täthetstestning på arbetsplatsen Täthet och yta för kanalsystem / kanaldelar Täthetsklasser Hantering, transport och lagring av kanaler och kanaldelar 10 ISO 9001 och ISO SERTIFIERAD

3 1.0 MONTERINGSANVISNING 1. Undersök alla monteringsställen för kanalsystemet och säkerställ innan materialet levereras till platsen, att kanalsystemet kan monteras enligt ritningarna. 2. Hämta nödvändiga delar och kanaler nära monteringsobjektet. Kanalerna som används får inte vara skadade, och kanaldelarnas tätningar skall vara hela samt skydden på sina platser. Skydden avlägsnas strax innan monteringen påbörjas. Ifall man använder tidigare fastsatta kanaldelar, skall eventuella låshål ovillkorligen tätas. 3. Observera längderna för anslutningarna och kapa av kanalerna så, att ändorna är raka. Kapa kanalen med en eldriven skärare, sticksåg o dyl. Användning av vinkelslipmaskin kräver arbetsplats för heta arbeten och innebär också bildning av damm innanför kanalen. Avlägsna eventuellt skägg samt föroreningar i kanalen. 4. Montering och anslutning av kanaler och delar med nit- och skruvförband kan i vissa monteringsfall vara bäst att utföra på golvet. Anslutning av en del går lättare genom att vrida på delen samtidigt som den skjuts in i kanalen. Kanalstorlek (mm) Li (mm) K max. (mm)

4 5. Låsnitar och -skruvar försämrar kanalsystemets täthet. Anslutningar mellan kanal och kanaldel kan lämnas olåsta upp till 250 mm ifall kanalernas rörelse i längdriktningen förhindras genom låsning med fästen eller konsoler stadigt i monteringsplattan, såsom underram, takstolar eller tak så, att kanalsystemet tål tryckförändringar samt belastningar som rengöringsmetoden förorsakar. Kanalstorlekar över 250 mm och vertikala anslutningar skall alltid låsas. Ifall anslutningarna låses, väljer personen som utför monteringen endera låsning med nitar eller självborrande skruvar, vars antal kan läsas ur tabellen nedan. Rengöringsmetoden avgör valet av nit eller skruv beroende på vilkendera av dem som utgör mindre besvär. Använd alltid nitar i närheten av rengöringsluckorna. Avlägsna alltid metallspån, som bildas vid borrning. Placera nitar/skruvar med jämna mellanrum och så, att gummitätningen inte tar skada. Kontrollera högsta tillåtna avstånd mätt från kanalens ända. Montera låsnitar/-skruvar så, att toleransen för diametrarna fördelar sig jämt i alla radiella riktningar. Kanalstorlek (mm) Minsta antal nitar/skruvar

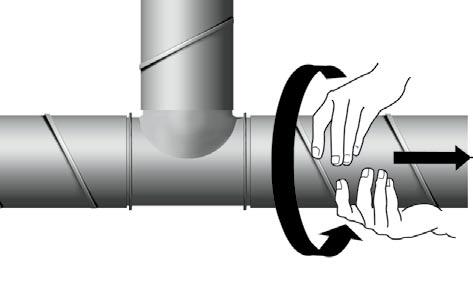

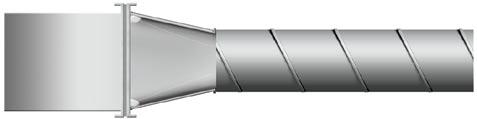

5 Kanalstorlek (mm) Max. konsolavstånd (m) Reservering för öppning (mm) Tätningsmaterialet skall vara åldringsbeständigt och elastiskt samt klassificerat för byggmaterial enligt klass M1 och M2 eller annars ha konstaterad låg emission. 6. Montera konsolerna nära anslutningen eller i specialfall högst 1 m från anslutningen. Stödavståndet L får vara högst 3 m eller 6 m beroende på kanalens längd vid leverans. Se vidstående tabell. 7. Montera kanalerna i konsolerna. 8. Det är enklare att lösgöra en del eller en kanal genom att samtidigt vrida och dra i den. 9. Ifall kanalsystemet har icke-typgodkända delar, skall dessa tätas till samma täthetsklass som de övriga delarna i kanalsystemet. Nitkantförbanden tätas med tätningsmedel. Kanalsystemets alla öppna ändor skall slutas dammtätt alltid vid pauser eller avbrott i monteringsarbetet. Användning av kanalsystemet för ändamål under pågående byggnadsarbete är förbjudet eller kanalsystemet skall rengöras före det tas i bruk till avsett ändamål. Kontrollera kanalsystemets invändiga renhet efter utfört monteringsarbete. Avlägsna eventuella föroreningar. Anslutning av rund kanal till en rektangulär kanal eller apparat Övergångsstosens runda ända har en Veloduct-anslutning (1). Den rektangulära ändan har en fabrikstillver kad listanslutning ned tätning (2)

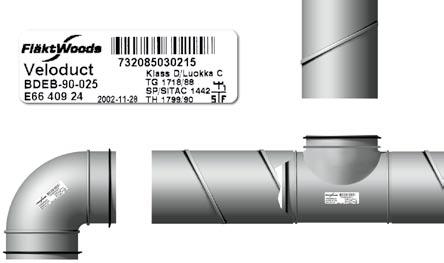

6 Förteckning över produkter med M1 godkännande: (Se även Miljöministeriet har utgående från 148 i lagen för markanvändning och byggande 231/2003 samt beaktande av föreskrifter i kapitel 4 i lagen för godkännande av byggnadsprodukter (230/2003) beviljat följande typgodkännande. Typgodkännandet gäller följande VELODUCT kanaler och kanaldelar: DEL KOD STORLEK EKODUCT spiralfalsad kanal EKOD-a-bbb Böj BDEB-90-bbb Djupdragna och block BDEB-45-bbb BDEB-30-bbb BDEB-15-bbb T-rör BDET-1-bbb-ccc Djupdragna och block Ventilram KKT-aaa mm KKU-aaa mm KKL-aaa mm Sidoanslutning för planyta BDEA-5-bbb Djupdragna och block BDEA-6-bbb Sidoanslutning till rund kanal Djupdragna och block BDEA-1-bbb-ccc Gavel, kanalstorlek BDEG-1-bbb Djupdragna och block Gavel, delstorlek BDEG-4-bbb Djupdragna och block Övergångsstos BDED-1-bbb-ccc Djupdragna och block BDED-3-bbb-ccc BDKF-2-bbb-ccc BDKF-4-bbb-ccc Invändig stos BDEN-1-bbb Utvändig stos BDEM-1-bbb Rak stos BDEC-1-bbb Rengöringsstos BDEM-4-bbb-K Inloppskona BDKU-bbb Brandspjäll ETPR-17-bbb Reglerspjäll BDEP-1-bbb BDEP-4-bbb BDEP-8-bbb Rund rengöringslucka BDEG-2-bbb BDEG-3-bbb BDEG-4-bbb-K BDEG-4-bbb-KE OUTL-3-bbb OUTL-4-bbb-K OUTL-4-bbb-KE Böjlucka BDKE-bbb OLKY-bbb Rengöringslucka för eftermontering BDKL-1-bbb OPTL-1-bbb Kanalsystem VELOFLEX Teleskopkanal FLEX-aaa-bbb (aaa) (bbb) 012, 040, 120 T-rör FLET-aaa-bbb Kanal FLEK-aaa-bbb (aaa) (bbb) 120 DEL KOD STORLEK Kanal BDEK-L-D EKOD-a-D FLEK-D Teleskopkanal FLEX-D FLEX-D Böj BDEB-90-D BDEB-45-D BDEB-30-D BDEB-15-D Kort böj BDET-90-D T-rör BDET-1-D-d FLET-D-d Invändig stos BDEN-1-D BDEN-3-D Utvändig stos BDEM-1-D Rengöringsstos BDEM-4-D Övergångsstos BDED-1-D-d BDED-3-D-d BDED-4-D-d BDKF-2-D-d BDKF-4-D-d Gavel BDEG-1-D BDEG-4-D Rengöringslucka BDEG-4-D-K, parallellkod OUTL-4-D-K Rengöringslucka, isolerad BDEG-4-D-KE, parallellkod OUTL-4-D-KE Reglerspjäll BDEP-1-D Regler- och avstängningssjäll BDEP-4-D Ljuddämpare BDER-aa-D, parallellkod PÄVR-D Rengöringslucka BDKP-3-D, parallellkod OTLO-D Rengöringsböj BDKE-D, parallellkod OLKY-D 6

7 2.0 TYPGODKÄNNANDE Miljöministeriet beviljar typgodkännande för ventilationskanalsystemet utgående från godkända typtester som statens tekniska forskningscentral VTT utfört. Typgodkännandet förutsätter att VTT och tillverkaren har ett kvalitetskontrollavtal,där tillverkaren förbinder sig att produkten är enligt typtesterna. VTT kontrollerar produktens kvalitet och tillverkning. Typgodkänt ventilationskanalsystem uppfyller ställda krav på täthet och hållfasthet tillverkas under kontinuerlig kvalitetskontroll är till material, hållfasthet, uppbyggnad och mått enligt anvisningarna VELODUCT kanaler och kanaldelar har enligt miljöministeriets anvisningar för typgodkännande täthetsklass C (Nr. 1799/90). VELODUCT kanaler och kanaldelar är även separat kompatibla med andra tillverkares kanaler och delar som har miljöministeriets godkännande så, att man av dem kan bygga ett tygodkänt kanalsystem. Oljighet på kanalernas invändiga yta < 0,05 g/m 2 Oljighet på kanaldelarnas, terminalapparaternas, regler- och brandspjällens invändiga yta: Genom skärning, böjning eller fogning tillverkade delar < 0,05 g/m 2 Djupdragna delar, oljekrävande processer < 0,3 g/m 2 Materialfibrer som rycks med i luftströmmen (MMVF) < 0,01 st/m 3 Mängden damm på innerytan < 0,5 g/m 2 Allmänna krav, se Inneklimatklassificering Produktbeteckningar Veloduct delar med typgodkännande har av tillverkaren fått en beteckning, ur vilken det framgår modell, täthetsklass, typgodkännandebeteckning STF och nummer för typgodkännande 1799/90. Renhetsklassificerade delar har dessutom M1 beteckning. I spiralfalsade kanaler har man stansat modellbeteckning (Eko), tillverkarens beteckning (Fläkt Woods), beteckning för typgodkännande (STF), täthetsklass (C) och beteckning M1. Kanalsystem VELODUCT har även enligt det svenska organet SITAC ett godkännande enligt klass D (Nr.). 1718/88). Detta förutsätter att kanalsystemets alla komponenter är Veloduct produkter. 2.1 Renhetsklassificering M1 för material Vid inneklimatklassificering ges byggnadsarbeten två renhetsklasser, P1 och P2. P1 och P2 uppnås vid användning av renhetsklassificerade material. Genom att använda ventilationssystemkomponenter av klass M1 kan man säkerställa att tilluften, som strömmar genom det nya ventilationssystemet, är rent och ej innehåller ämnen, som kan vara hälsoskadliga, illaluktande eller innehålla föroreningar. Renhetskrav för ventilationsprodukter enligt Inneklimatklassificering Kvalitetskontroll Kvalitetskontroll för typgodkända produkter sker i huvudsak i den producerande fabriken och under kontrollerade förhållanden. Typgodkännande kräver av produkten att: Den klarar testerna för typgodkännande den har mekanisk hållfasthet den har mätnogrannhet den är tät 7

8 Inspekterad konstruktion material materialstyrka arbetsmetoder Inspekterad dokumentation teknisk dokumentation monteringsanvisningar transportanvisningar lagringsanvisningar Standardenliga mått och former Kontinuerlig kvalitetskontroll Kontroller utförda av VTT som stickprov på fabriken och kontroll av tillverkarens provningsverksamhet tillverkarens dokumenterade interna kvalitetskontroll tillverkarens måttkontroller samt materialoch täthetsprov 2.4 Nytta och ansvar Användning av bättre kanaler och delar med kvalitetsklassificerad täthet höjer kvalitetsnivån hos anläggningar samt förenklar kontrollen. Täthetsprov på kanalsystem bestående av typgodkända produkter utförs enligt miljöministeriets anvisning endast som stickprov. Detta ger klara kostnadsbesparingar. Nyttan av typgodkännandet är störst när produkternas täthet efter transport och mellanlagring vid monteringstillfället är lika som vid leverans från fabriken. På grund av detta är det väldigt viktigt att efterfölja hanterings-, transport och lagringsanvisningarna. Ifall annat inte har överenskommits, försäkras spiralfalsade kanaler och delar för köparens räkning med tanke på eventuella transportskador. Ifall produkterna under transporten fått skador som äventyrar tätheten, skall skadorna antecknas i fraktsedeln i samband med mottagandet av leveransen. Tillverkaren ansvarar för att produkterna vid leverans från fabriken till mått, material och täthet är enligt typgodkännandebeslutet och har renhetsklass M1. Beställaren/entrepenören ansvarar för mottagning, lagring, hantering och eventuell fortsatt transport av varan och för montering och täthetsprov på arbetsplatsen samt att produkten hålls ren under lagring och montering. 2.5 Täthetsprov för kanalsystem bestående av typgodkända luftkanaler och kanaldelar Hela kanalsystemets täthet kontrolleras i allmänhet. Ifall kanalsystemet är uppbyggt av typgodkända delar, kan tätheten kontrolleras med stickprov. Stickprovets omfattning är 20 % av ytan hos de från ventilationsaggregatet utgående och utanför det ventilerade utrymmet belägna huvudkanaler, ifall täthetsklassen för de typgodkända delarna är samma som det krävs av kanalsystemet. Ifall täthetsklassen är högre än kanalsystemets, är omfattningen för stickproven 10 %. Ifall kanalsystemet har icke-typgodkända delar, skall man till de erhållna ytorna enligt tidigare givna procenttal tillägga ytan för de icke-typgodkända delarna. Vid beräkning av yta för icketypgodkänd anslutning är den tvärsnittets omkrets gånger 2 meter (T-röret har tre anslutningar och kanalfogarna två). Ifall icke-typgodkända delarnas yta utgör över 25% av kanalsystemets totala yta, skall hela kanalsystemets täthet kontrolleras. Täthetsproven utförs på de delar av kanalsystemet, som har icke-typgodkända delar. I småhus (vid ventilationssystem för ett utrymme eller en lägenhet) ersätts täthetsprovet med installationskontroll, ifall kanalsystemet består enbart av typgodkända delar. Ifall tillåtna läckage överskrids, testas dessutom en annan motsvarande del av kanalsystemet. Hela kanalsystemets täthet skall kontrolleras bl. a. i följande fall även om kanalsystemet består av delar med typgodkännande: Kanaler, i vilka det strömmar luft innehållande giftiga eller frätande gaser eller som kan skada hälsan. Kanaler, som man ej senare kan bygga om utan att söndra konstruktioner. Kanaler, som har konstaterade skador. 8

9 2.6 Täthet och kanalsystemets/ kanaldelarnas yta Täthetsklass Tiiviysluokka A Luftkanalernas anslutningars yta definieras som tvärsnittets omkrets gånger 0,25 meter. T. ex. T- röret har tre anslutningsytor och anslutning med invändig stos har två. Kanaldelens yta definieras som tvärsnittets omkrets gånger nyttolängden. Ytorna för böj, T-rör och översgångsstos beräknas dock enligt följande: Läckageluftflöde, Vuotoilmavirta, dm dm 3 /s/m 3 /s/m ,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0,01 0, Provtryck, Koepaine, Pa B C D E Ytan för böj (90º) beräknas som en rak kanal enligt tvärsnittets omkrets genom att som längdmått använda två gånger största diametern för en rund kanal eller två gånger a-måttet för en rektangulär kanal. Ytan för T-rör beräknas som en rak kanal enligt den största omkretsen för tvärsnittet genom att som längdmått använda två gånger största diametern för en rund kanal eller två gånger största sidomåttet för en rektangulär kanal. Ytan för övergångsstos beräknas enligt den verkliga längden och största omkretsen för tvärsnittet. Ifall kanaldelen är utrustad med tätningar, är ytan summan av ytan för höljet och anslutningen. Ytan för inspektionsluckor för montering i vägg på fabrikstillverkad kanal definieras enl. följande: för rund kanal omkretsen för tvärsnittet gånger luckans längd eller fem gånger luckans yta, ifall inspektionsluckan placeras i en rektangulär kanal. Ytan för separat inspektionslucka definieras lika som för kanaldelar. 2.7 Täthetsklasser (SFS 4699 och D ) Kanalsystemet för ett ventilationssystem har oftast tillräcklig täthet när den motsvarar minst täthetsklass B. Täthetsklass A: ventilationsutrymmet har synliga kanaler tryckdifferensen till rummet är < 150 Pa Täthetsklass B: ventilationsutrymmet har kanaler på utsidan ventilationsutrymmet har täckta kanaler kanaler i ventilationsutrymmet när tryckdifferensen > 150 Pa Täthetsklass C: används från fall till fall och beroende på betydelse av läckage: ventilationssystemets funktion byggnadens tryckförhållanden luftens renhet i rummet ljudnivå Täthetsklass D: frånluftskanalerna enligt frånluftsklass 1 och 2 inne i byggnaden kan ha övertryck förutsatt att kanalsystemet hat täthetsklass C. Detta uppnås vanligtvis när luftkanalerna har täthetsklass D. Täthetsklass E: avluftkanalerna per lägenhet kan inne i byggnaden ha övertryck förutsatt att kanalsystemet har täthetsklass D. Detta uppnås vanligtvis när luftkanalerna har täthetsklass E. Täthetsklass K: ventilationsaggregat, kammare, maskinrum 9

10 3.0 HANTERING, TRANSPORT OCH LAGRING AV KANALER OCH KANALDELAR LAGRING EKODUCT kanaländorna är slutna för att förhindra nedsmutsning av kanalens inneryta. Kanalerna är i huvudsak (beroende på diameter och leveransmängd) förpackade i prisbelagda engångsburar, som inte returneras till leverantören. Kanaldelarna levereras i slutbara kartongförpackningar eller stora delar med skyddade ändor. Kanalernas och kanaldelarnas skydd skall ej avlägsnas eller söndras under lagringen. Söndriga och bristfälliga skydd skall repareras omedelbart. EKODUCT kanaler och kanaldelar transporteras från fabriken till monteringsplatsen med täckt bil eller annat sätt under skydd. Observera vid lastning av kanaler att de understa kanalerna inte belastas så, att de trycks ihop. Spänn lasten med spännlinor så, att kanalerna och övriga delar inte tar skada. Hantera kanalerna och kanaldelarna så, att det inte uppstår stötar och bucklor och att tätningarna inte tar skada eller lossnar. Kasta inte kanaler eller delar ovarsamt vid lastning eller avlastning. Det är inte tillåtet at lasta av genom tippning. Lagra EKODUCT kanalerna på monteringsplatsen alltid i torra och dammfria utrymmen så kort tid som möjligt. Det är lättare att hitta kanaler och delar, risken för skador minskar och svinnet minskar, ifall lagringsplatsen är välkött och skyddad. Dessutom underlättar det leverans av material ifall lagret är försett med namn. VELODUCT 10

11 Referenser: Inneluftsföreningen. (2001) Inneluftsklassificering 2000 VTT Meddelanden (2001) Utveckling av ren monteringsmetod för ventilationssystem Inneluftsföreningen. (2001) Material för skolning på arbetsplatsen Inneluftsföreningen. (2001) Visuell renhetsskala 11
