1 SK1140, Fotografi för medieteknik, HT14 9 föreläsn. & 3 labbar Kjell Carlsson, föreläsn./kursansvarig kjellc@kth.se Anders Liljeborg, labhandledn. Simon Winter, labhandledn. Vi kommer från Tillämpad fysik, KTH (Albanova), avd. Biomedicinsk fysik & Röntgenfysik

se Anders Liljeborg, labhandledn. Simon Winter, labhandledn.

2 Kompendium: Carlsson, K. Teknisk Fotografi, 6:e upplagan, ca. 150:- Säljs på kursexp. Fysik, Albanova plan 5 (rum B5:1016), öppen 12:30-14:30. Laborationsanvisningar: Finns tillgängliga som pdf-filer på kurshemsidan:

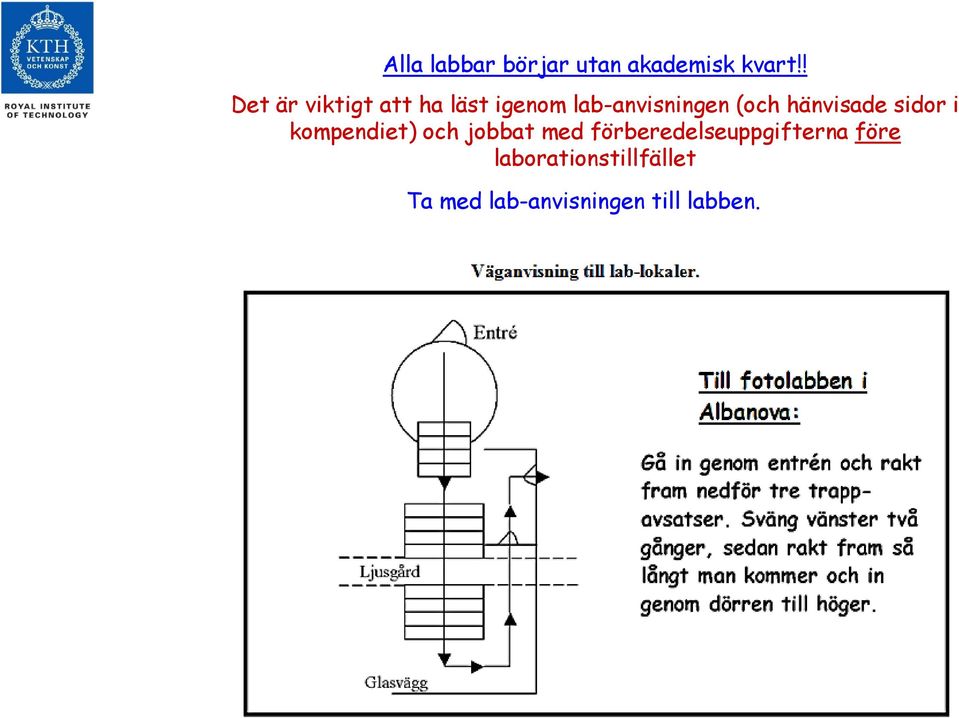

3 Alla labbar börjar utan akademisk kvart!! Det är viktigt att ha läst igenom lab-anvisningen (och hänvisade sidor i kompendiet) och jobbat med förberedelseuppgifterna före laborationstillfället Ta med lab-anvisningen till labben.

4 Fotolabbar: Lab. 1: Färgfotografering med digitalkamera: Färgtemperatur, skärpedjup, perspektiv, dpi-tal i utskrifter Lab. 2: Utvärdering av bildkvalitet: Upplösning, MTF, signal/brus förhållande, Jämförelse film- och digitalfotografi Lab. 3: Sampling & färganalys Experiment med moiré-effekter, kvantifiering av färginformation Vi siktar på samma lab-grupper som i Sten Ternströms kurs!

5 Läsanvisningar för kompendiet finns på utdelade blad och på kurswebben Hela listan hittar du på KTH Social under Tentamen

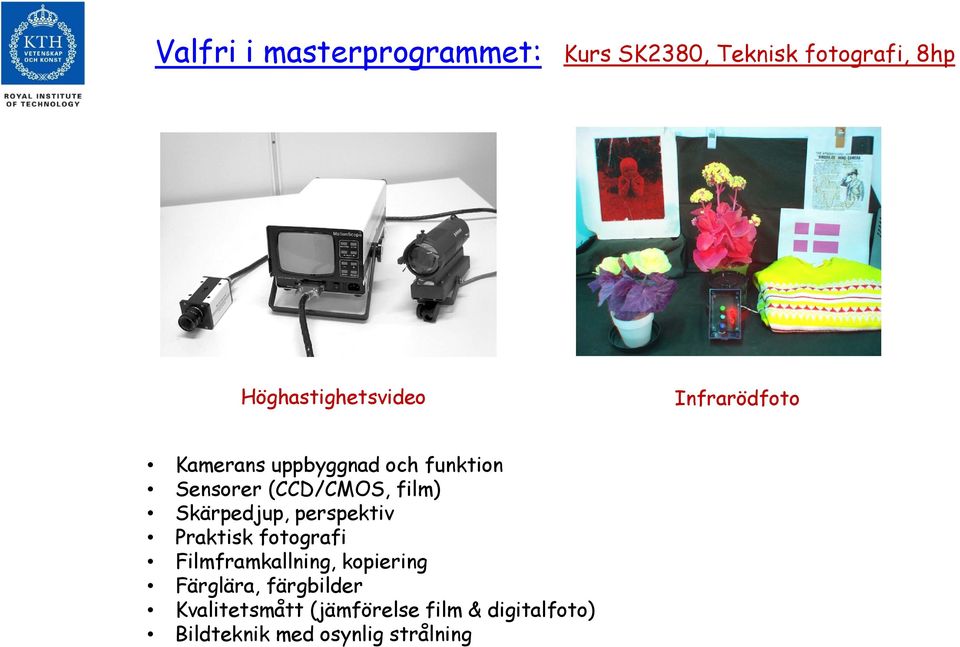

6 Valfri i masterprogrammet: Kurs SK2380, Teknisk fotografi, 8hp Höghastighetsvideo Infrarödfoto Kamerans uppbyggnad och funktion Sensorer (CCD/CMOS, film) Skärpedjup, perspektiv Praktisk fotografi Filmframkallning, kopiering Färglära, färgbilder Kvalitetsmått (jämförelse film & digitalfoto) Bildteknik med osynlig strålning

(CCD/CMOS, film) Skärpedjup, perspektiv Praktisk fotografi Filmframkallning,

7 SK1140, Foto för media: Något om kursinnehållet Optisk avbildning Fotografiska objektiv Fotometri Kamerans uppbyggnad och funktion Digitala bilder och sampling Färgfotografering Kvalitetsmått Hands on experience på laborationerna! Glöm inte att titta på lab-anvisningarnas läsanvisningar och förberedelseuppgifter före lab-tillfället!

Färgfotografering Kvalitetsmått Hands on experience på laborationerna!

8 LITE KORT HISTORIK

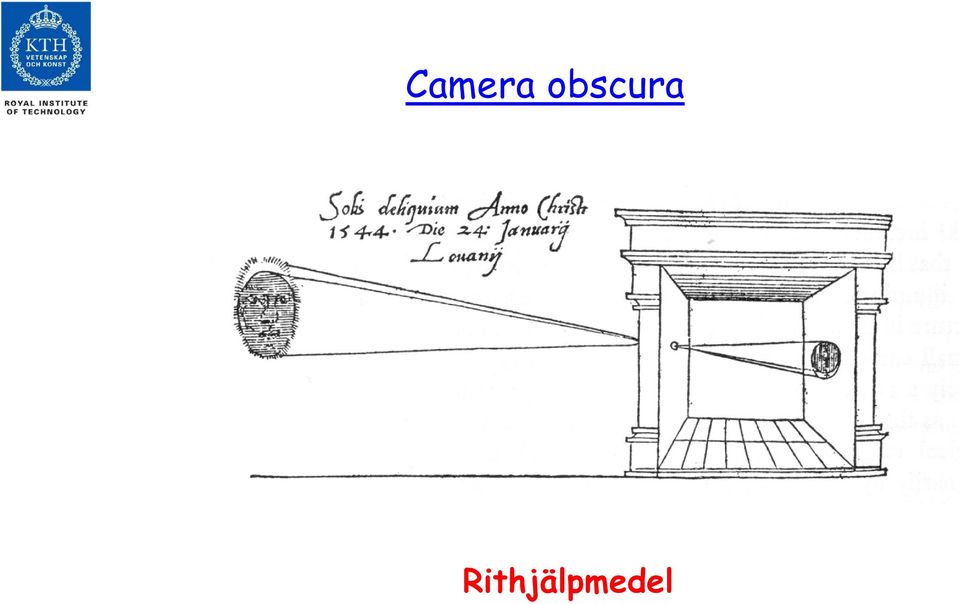

9 Camera obscura Rithjälpmedel

10 The world s first photograph (Nicéphore Niepce, 1827)

11 The world s first color photograph (James Clerk Maxwell, 1861)

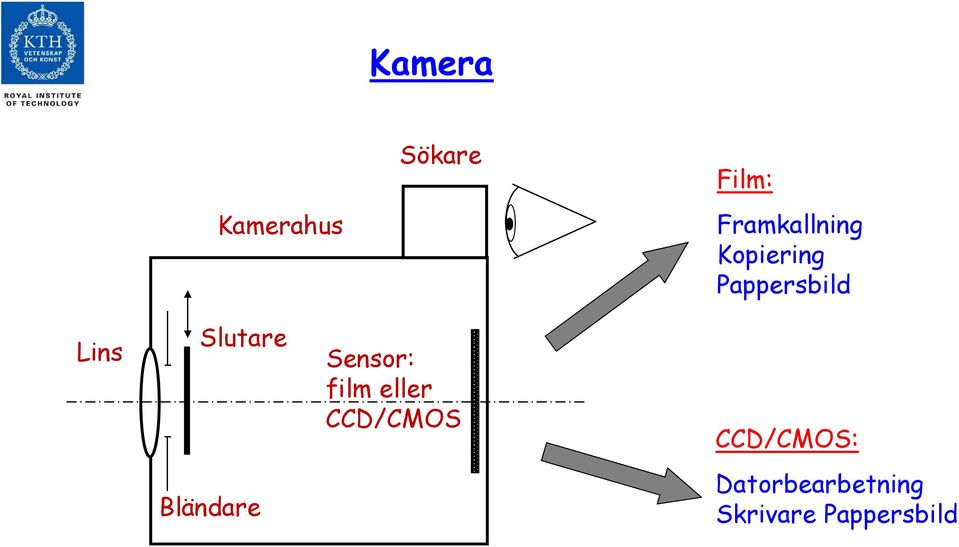

12 Kamera Kamerahus Sökare Film: Framkallning Kopiering Pappersbild Lins Slutare Sensor: film eller CCD/CMOS CCD/CMOS: Bländare Datorbearbetning Skrivare Pappersbild

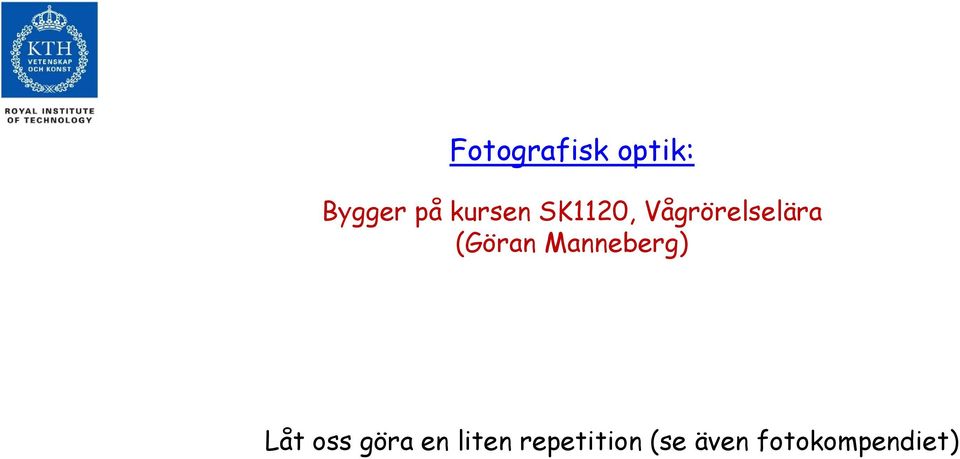

13 Fotografisk optik: Bygger på kursen SK1120, Vågrörelselära (Göran Manneberg) Låt oss göra en liten repetition (se även fotokompendiet)

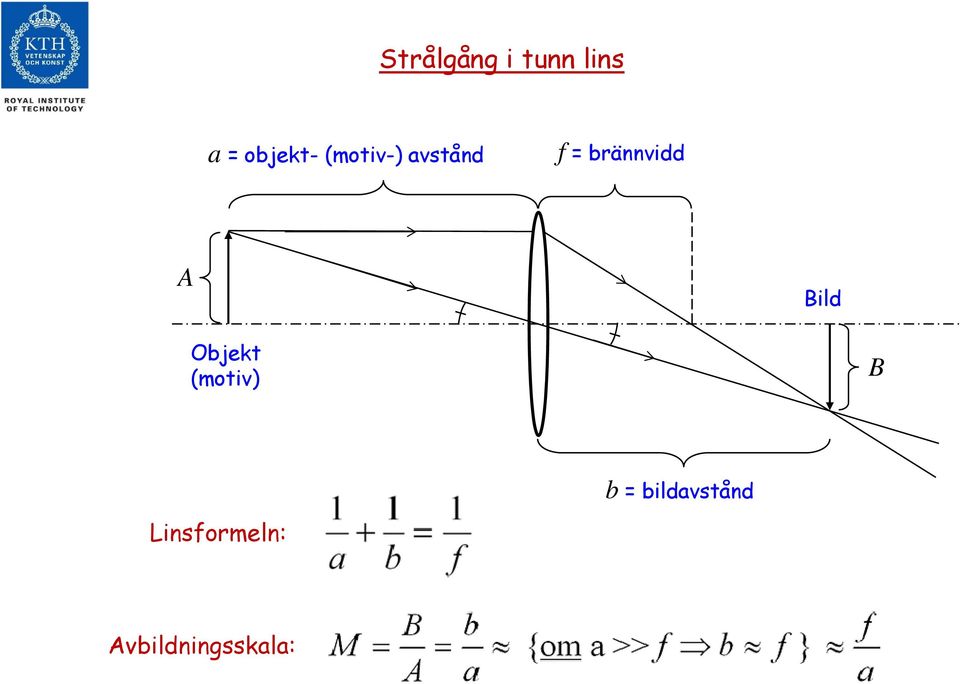

14 Strålgång i tunn lins a = objekt- (motiv-) avstånd f = brännvidd A Bild Objekt (motiv) B b = bildavstånd Linsformeln: Avbildningsskala:

15 Hemövning: Visa att allmängiltiga uttrycket är

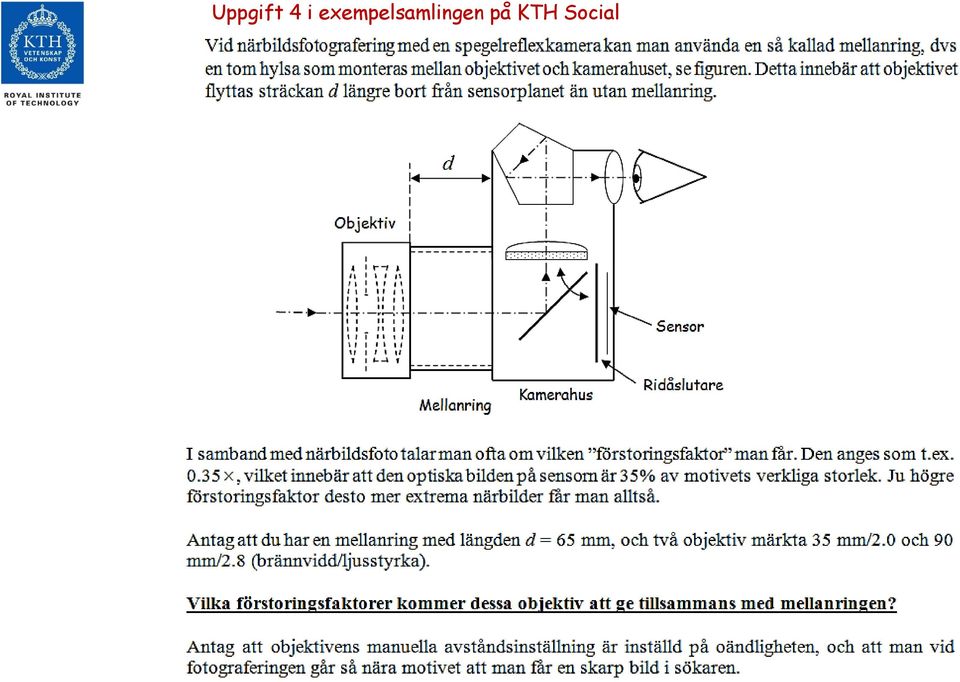

16 Uppgift 4 i exempelsamlingen på KTH Social

17 Fotografiska objektiv är inte tunna linser!

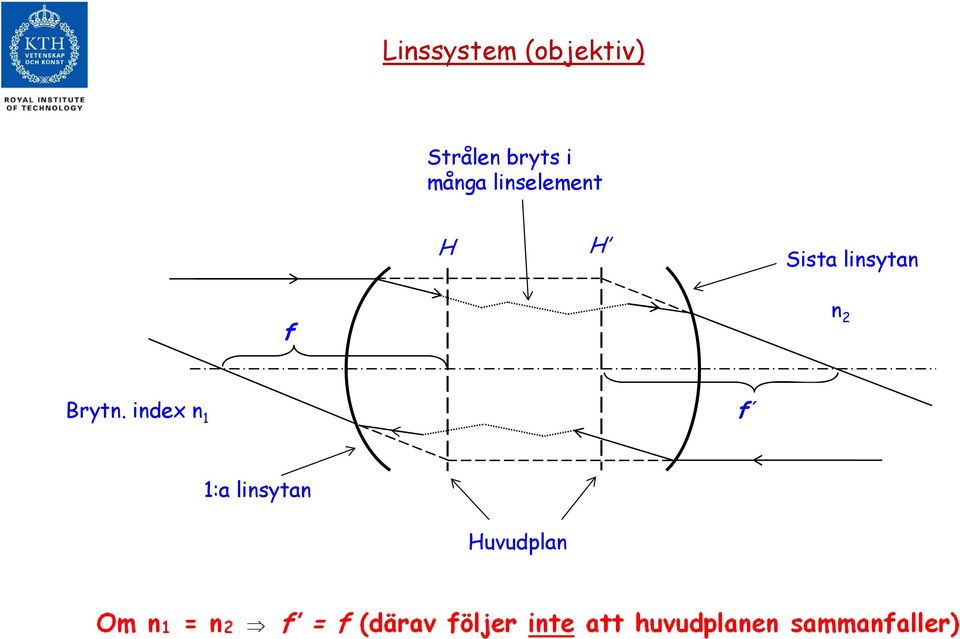

18 Linssystem (objektiv) Strålen bryts i många linselement H H Sista linsytan f n 2 Brytn. index n 1 f 1:a linsytan Huvudplan

19 Avbildning i objektiv H H f a b Samma linsformel som för tunn lins gäller, liksom uttryck för avbildningsskala mm.

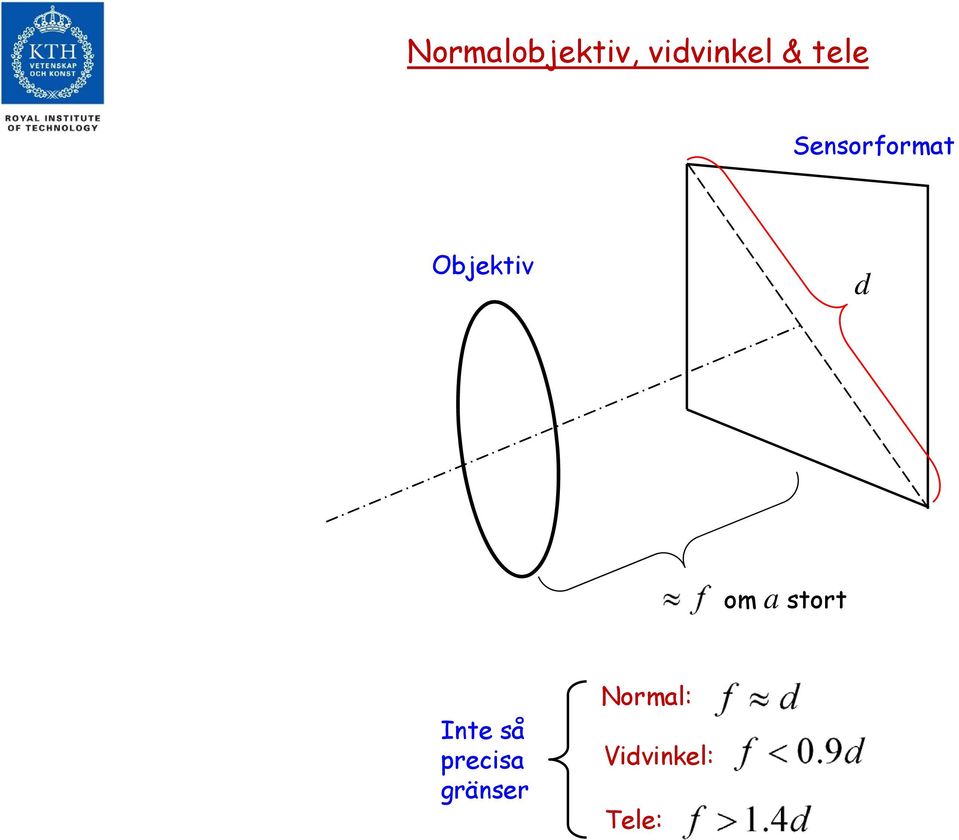

20 Normalobjektiv, vidvinkel & tele Sensorformat Objektiv d om a stort Inte så precisa gränser Normal: Vidvinkel: Tele:

21 Zoomobjektiv har variabel brännvidd. Zoomfaktor = ofta ca. 3-5 Zoomobjektivets princip Huvudplan Sensorplan f 1 Huvudplan f 2

22 Varför använda olika brännvidder? Jo, man får olika avbildningsskala Inte bara avbildningsskalan påverkas av f utan även djupintrycket, dvs perspektivet.

24 Perspektiv Fotograferingssituationen Objektiv ff Film h 1 h 2 Betraktningssituationen Öga h 1 h 2 ff Framkallad film

25 Korrekt betraktningsavstånd = M x f Förstoring sensor - slutbild Objektivbrännvidd För stort avst. = Överdrivet djup För kort avst. = Underdrivet djup

26 Uppgift 8 i exempelsamlingen Du arbetar som frilansande fotograf i Mexiko och har fått i uppdrag av en firma som tillverkar tequila att fotografera en uppretad skallerorm för deras nya reklambild. Reklambilden ska tryckas i tidningar så att skallerormen, som i verkligheten har en storlek av ca. en meter (ihoprullad!), på tidningsbilden blir 15 cm stor. Firman kräver att när man tittar på tidningsbilden på 25 cm avstånd så skall ormen synas perspektivistiskt (ungefär) riktigt. Du får låna en mycket avancerad kamerautrustning av företaget (utrustningen användes tidigare av deras egen fotograf, vilken aldrig återvände från en liknande expedition förra året). I utrustningen ingår en digital spegelreflexkamera (sensorformat 24x36 mm och 21 Mpixlar) och massor med objektiv som har brännvidder från 24 mm upp till 1000 mm. Utrustningen ger emellertid inte möjlighet till fjärrstyrning, eller att montera kameran på något som sträcks ut mot ormen. Kort sagt, du måste befinna dej på samma plats som kameran. Du hyser emellertid en viss respekt för uppretade skallerormar och har bestämt dej för att under inga omständigheter gå närmare än fem meter. Kan du acceptera uppdraget?

27 Blanda inte ihop perspektiv och skärpedjup! Stort skärpedjup: Både förgrund och bakgrund skarpa samtidigt. Litet skärpedjup: Bara motivdelar inom ett litet avståndsintervall är skarpa.

28 Bländaröppningens inverkan på skärpedjupet Stor öppning = litet skärpedjup Liten öppning = stort skärpedjup

29 Definition av skärpedjup Inställt avstånd Motiv Fjärrgräns Närgräns Skärpedjup Objektiv Sensor Optimal Max. oskärpefläck bildskärpa m beroende på sensorstorlek

30 Bländarens inverkan på skärpedjupet Bländare Max. oskärpefläck Fjärrgräns Objektiv Sensor Ny fjärrgräns Liten bländaröppning ger stort skärpedjup
