GLASDISKMASKIN. Installations- och användningsanvisningar

Transkript

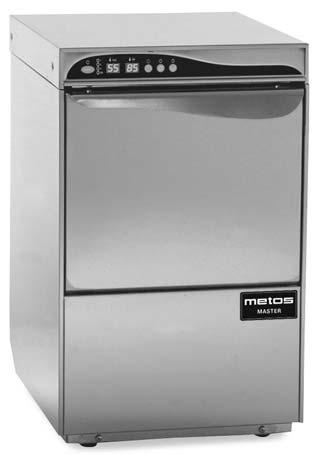

1 GLASDISKMASKIN ELEKTRONISKA OMKOPPLARE MODELL MED UNDRE- OCH ÖVRE DISKARMAR ISOLERAD MODELL TYP: Metos Master LUX 40 EL Tillbehör MELLANTANK TRYCKSTEGRINGSPUMP DVGW KALLVATTENSKÖLJNING DISKMEDELSPUMP TÖMNINGSPUMP Installations- och användningsanvisningar S/N: Rev.: 1.0

2

3 Bästa kund, Vi gratulerar till att Ni valde en Metos-apparat för Era köksaktiviteter. Ni gjorde ett gott val. Vi gör vårt bästa för att även Ni skall bli en nöjd Metos-kund, såsom våra andra tiotusentals kunder över hela världen. Bekanta Er väl med denna bruksanvisning. I bruksanvisningen beskrivs rätta, säkra och effektiva arbetssätt, som ger den bästa nyttan av apparaten. Anvisningar och tips i denna bruksanvisning hjälper Er att snabbt komma igång och få största möjliga nytta av Er Metos-apparat. Rätt till tekniska ändringar förbehålles. På maskinens typskylt ser Ni apparatens tekniska data. Vänligen meddela apparatens serienummer från typskylten den första gången Ni behöver service eller tekniskt stöd. Detta ger Er snabbare hjälp. Er servicekontakt går snabbare och lättare om Ni redan nu fyller i kontaktinformationen till närmaste Metos-service på nedanstående rader. METOS TEAM Metos-service telefonnummer: Kontaktpersonens namn:

4

5 Rev. 1. Allmänt I anvisningarna använda symbolers betydelse I apparaten använda symbolers betydelse Kontroll av sambandet mellan apparat och anvisningar Säkerhetsföreskrifter Yleistä Säkerhetsföreskrifter då maskinen inte fungerar Installation Disk- och sköljmedel Rengöring Rengöring med högtryckstvätt Maskinens inre delar Maskinens utsida Rengöring av golv Service och underhåll av maskinen Återvinning av maskinen Funktionsbeskrivning Allmänt Annan användning Styrpanel och signallampor Tryckknapparnas funktion vid normal användning Funktioner Val av diskprogram Normal användning Omständigheter som förhindrar diskprogrammet Diskprogrammet startar inte: Programmet stoppas Användningsföreskrifter Före användning Förberädelser Användning Diskmedel Sköljmedel Kompatibilitet med H.A.C.C.P. och hygienbestämmelser Tömningspump (tilläggsutrustning) Tryckstegringspump (tilläggsutrustning) Energisparfunktionen... 11

6 Rev Termostop -funktionen Anvisningar för att spara vatten samt disk- och sköljmedel Efter användning Rengöring Periodisk service Alarm- och felmeddelanden som visas på displayen Installation Allmänt Installation av maskinen Uppackning Vattenanslutning Elanslutning Sköljmedelpump Installation av diskmedelpump Temperaturreglering Energisparfunktionen Termostopfunktionen Vattenpåfyllning Tömningspump (tilläggsutrustning) Manuell tömning Automatisk tömning Tryckstegringspump (tilläggsutrustning) Felsökning... 23

7 Allmänt 1. Allmänt Läs noggrant anvisningarna I denna manual emedan den innehåller viktig information om apparatens rätta, effektiva och säkra installation, användning och underhåll. Förvara dessa anvisningar väl för eventuella andra användares bruk. Installation av denna apparat skall utföras enligt tillverkarens anvisningar samt följande lokala direktiv och bestämmelser. Apparaten får anslutas till el- och vattennätet endast av behörig yrkespersonal. Personer som använder denna apparat skall vara instruerade om rätt och säker användning av apparaten. Stäng av apparaten om den får fel eller funktionerar avvikande från det normala. Apparatens service skall utföras av tillverkaren bemyndigad servicepersonal med användande av originalreservdelar. Om ovanstående anvisningar ej följes kan apparatens säkerhet äventyras. 1.1 I anvisningarna använda symbolers betydelse Denna symbol informerar om en situation där en fara eventuellt kan uppstå. Givna anvisningar skall följas för att undvika att en risk för olycksfall uppstår. Denna symbol informerar om rätt förfarande för att undvika möjligheten till dåligt slutresultat, apparatskada eller risk för fara. Denna symbol informerar om rekommendationer och tips med vilka man får den bästa nyttan av apparaten. Denna symbol meddelar om en funktion, som bör beaktas i egenkontroll. 1.2 I apparaten använda symbolers betydelse Denna symbol på en apparatdel indikerar att spänningförande komponenter finns bakom delen. Apparatdelen får lösgöras endast av behörig yrkespersonal, som har rätt att installera och utföra service på elektriska apparater. 1.3 Kontroll av sambandet mellan apparat och anvisningar På apparatens typskylt finns dess serienummer, som identifierar apparaten. I det fall att apparatens anvisningar har förlorats är det möjligt att beställa nya av tillverkaren eller hans lokala representant. Därvid bör ovillkorligen serienumret från apparatens typskylt uppges. 1

8 Säkerhetsföreskrifter 2. Säkerhetsföreskrifter 2.1 Allmänt Denna diskmaskin är avsedd för professionellt bruk och endast behörig yrkespersonal får får installera den och utföra servicearbeten på den enligt tillverkarens anvisningar samt följande lokala direktiv användande av originaldelar. Apparatens tillverkare är inte ansvarig om givna användnings-, installations- och serviceanvisningar inte följs. Öppna och stäng luckan försiktigt. Följ luckan hela vägen. Försäkra dig om att apparaten inte vilar på elkabeln eller vatten- och avloppsslangarna. Ställ apparaten vågrätt med hjälp av ett vattenpass. Justera med hjälp av maskinens ben. Använd inte maskinen eller nån del av maskinen som hjälpbord. Den är planerad att endast klara av vikten av en full diskkorg. Maskinen är avsedd för diskning av glas och kaffeserviser. Annan användning är förbjuden. Diska INTE kärl som innehåller rester av bensin, färg eller järn/metallfilspån, bräckliga kärl eller kärl som inte lämpar sig för maskinell disk. Diskning skall ske med därför avsett diskmedel, använd inga frätande-, alkaliska- eller klorbaserade ämnen. Öppna inte luckan då maskinen är igång. Maskinen är försedd med en gränslägesbrytare som stoppar maskinen för att förhindra vatten- eller personskador om luckan öppnas. Stäng alltid av maskinen och töm tanken före rengörings- eller andra åtgärder på maskinen inre delar Efter användning vid slutet av dagen rekommenderas det att strömtillförseln till maskinen bryts samt att vattenmatningskranen stängs. Användaren bör INTE utföra reparations- eller servicearbeten på maskinen, dessa bör lämnas till auktoriserad servicepersonal med användande av originalreservdelar. I annat fall upphör garantin att gälla. Några viktiga regler gällande användning: 1. Vidrör aldrig apparaten med fuktiga händer eller fötter 2. Använd aldrig maskinen barfota 3. Installera inte maskinen på ställen där den kan utsättas för vattenstrålar Maskinen är planerad att användas i rumstemperatur (max. 35ºC). Tillverkaren är inte ansvarig för skador som uppstått p.g.a att ovannämnda regler inte följts. 2

9 Säkerhetsföreskrifter VIKTIGT: Vänta minst 10 minuter efter det att maskinen stängts av före rengöring av maskinens inre delar. Akta tankens heta ytor efter utfört diskprogram. 2.2 Säkerhetsföreskrifter då maskinen inte fungerar 2.3 Installation Stäng omedelbart av diskmaskinen vid störningar eller fel. Service av maskinen får endast utföras av utbildad tekniker användande av originaldelar. De regelbundna kontroller som nämns i handboken bör utföras enligt instruktionerna. 2.4 Disk- och sköljmedel Apparaten får anslutas till el- och vattennätet endast av behörig yrkespersonal. Kontrollera att huvudspänningen överensstämmer med maskinens märkskylt. Maskinen skall anslutas till låsbar huvudbrytare. Vattenanslutningar måste utföras på ett sätt som överensstämmer med den lokala vattendistributörens gällande förordningar. Kontrollera att anslutningar för vatten och ånga håller tätt innan maskinen startas. 2.5 Rengöring I maskinen får endast disk- och torkmedel avsedda för industriella diskmaskiner användas. Handdiskmedel får ej användas i maskinen eller vid blötläggning. Kontakta din diskmedelsleverantör för val av lämpligt diskmedel. Var uppmärksam på risken vid hantering av disk- och torkmedel. Skyddshandskar och skyddsglasögon bör användas vid hanteringen. Läs varningstexten på disk- och torkmedelsbehållaren samt diskmedelsleverantörens föreskrifter. Slutsköljvattnets temperatur i maskinen är 85 C. Luckan får inte öppnas förrän slutsköljningen är slutförd. Vattnet i tanken har en temperatur av ca 60 C och innehåller diskmedel. Var försiktig vid tömning och rengöring av tanken. Använd skyddshandskar Rengöring med högtryckstvätt Högtryckstvätt får ej användas vid rengöring av maskinen. Enligt rådande föreskrifter används komponenter med godkända IP klasser i maskinen. Det finns dock ingen kapslingsklass som klarar högtryck. 3

10 Säkerhetsföreskrifter Maskinens inre delar Använd EJ stålull eftersom detta ger upphov till rostbildning i maskinen. Använd inga skummande rengöringsmedel vid rengöring Maskinens utsida 2.6 Rengöring av golv Vid rengöring av maskinens utsida rekommenderas användning av endast fuktig trasa. Vid rengöring av golv kan det stänka vatten uppåt och skada maskinens elkomponenter som inte är planerade för att hålla mot sköljning med vatten. Använd aldrig högtryck på golv närmare än 1 meter från maskinen utan speciell skyddskåpa mot återstänk. Stänkrisk finns även om golvet endast tvättas med vattenslang. 2.7 Service och underhåll av maskinen 2.8 Återvinning av maskinen Bryt strömtillförseln till maskinen innan den främre skyddplåten avlägsnas. Rör ej vid heta rör och genomströmmare. När diskmaskinen är förbrukad skall den återvinnas enligt gällande förordningar. Kontakta personal specialiserad på återvinning. 4

11 Funktionsbeskrivning 3. Funktionsbeskrivning 3.1 Allmänt Maskinen är avsedd för diskning av glas och kaffeserviser. Diskning skall ske med därför avsett diskmedel Annan användning Vid användning av diskmaskinen för annat än för det ovannämnda bör tillverkaren alltid ovillkorligen konsulteras på förhand. 3.2 Styrpanel och signallampor Tryckknapparnas funktion vid normal användning A Cold Rinse B C D Table 1: A Start av program - Stopp av program - Val av program Rengöring B On/Off (Viloläge) - Stopp av program - Kvittering av alarm C Återvinning (tillägsutrustning) - Sköljning med kallt vatten (tillägsutrustning) D Tömning av tanken (tillägsutrustning) Funktioner Elektroniken styr följande funktioner: Genomströmmarens värmereglering 5

12 Funktionsbeskrivning Tankens värmereglering Disk- och sköljningsprogram Rengöringsprogram (tilläggsutrustning) Tömning av tanken (tilläggsutrustning) Vattenpåfyllning Flödesmätare för styrning av fyllningstid (tilläggsutrustning) Displayer och programmering Felsituationer 3.3 Val av diskprogram A Cold Rinse B C D Diskprogram väljs genom att hålla START-knappen tryckt i minst 5 sekunder. Signallampan tänds. Följande fyra program finns att välja: program 1: fabriksinställning 60 s program 2: fabriksinställning 120 s program 3: fabriksinställning 180 s program 4: fabriksinställning 300 s Table 2: A Start av program - Stopp av program - Val av program Rengöring B On/Off (Viloläge) - Stopp av program - Kvittering av alarm C Återvinning (tillägsutrustning) - Sköljning med kallt vatten (tillägsutrustning) D Tömning av tanken (tillägsutrustning) Tankens temperatur Genomströmmarens temperatur OBS. övriga tider, som inte kan ändras, är följande: paus efter disk: 3 s om parametern flödesmätare inte aktiverats, sköljning med hett vatten: 15 sek. sköljning med kallt (vattenlednings) vatten: 10 s (om aktiverat) 6

13 Funktionsbeskrivning 3.4 Normal användning Tryck på Start-knappen (för högst 1 sek.) och frigör den igen då maskinen är i stand-by läge (den gröna signallampan lyser) för att aktivera programstarten. Håll knappen tryckt i över 5 sekunder för att välja program. Efter utfört program fortsätter signallampan för ifrågavarande program att lysa. Programmet fortskrider enligt följande: signallampan för det valda programmet tänds diskpumpen aktiveras enligt den inställda disktiden OBS! Om maskinen är utrustad med Termostop -funktion kan disktiden förlängas för att försäkra att börvärdet för vattnets temperatur nås. då disktiden gått kopplas pumpen bort och en paus på 3 sekunder följer Om parametern flödesmätare har aktiverats efter pausen startar sköljningen med hett vatten; vattenmängden är enligt inställda värden Om parametern flödesmätare inte har aktiverats efter pausen startar sköljningen med hett vatten och fortgår i 15 sekunder OBS. Ett nytt program kan inte startas om: luckan inte öppnas emellan START-knappen (A) inte trycks On/Off-knappen (B) inte trycks Omständigheter som förhindrar diskprogrammet Diskprogrammet stannar: då fel uppstår om START-knappen (A) hålls intryck över 2 sekunder om On/Off-knappen (B) trycks Diskprogrammet startar inte: Diskprogrammet startar inte i följande situationer: Om luckan är öppen. Harvid visas texten Door i fyra sekunder på displayen Om maskinen inte får vatten. Harvid visas texten H2O i fyra sekunder på displayen (om maskinen är utrustad med flödesmätare) Vid alarm Under pågående tankfyllning 7

14 Funktionsbeskrivning Programmet stoppas Programmet stoppas i följande situationer: Om luckan öppnas Om maskinen inte får vatten (om maskinen är utrustad med flödesmätare) 8

15 Användningsföreskrifter 4. Användningsföreskrifter 4.1 Före användning Förberädelser 4.2 Användning Placera nivåröret på plats i tanken. Försäkra dig om att silarna sitter ordentligt på plats i tanken. Silarna bör rengöras med diskprograms mellanrum och alltid vid behov. Använd inte maskinen utan silarna, detta gäller speciellt pumpsilarna. Stäng luckan. Öppna inkommande vattenkranen, koppla dill drivspänningen med huvudbrytaren och starta maskinen med knapp (B). Den gröna signallampan tänds. Efter någon sekund börjar tanken fyllas med vatten. Efter påfyllning kopplas uppvärmningen automatiskt på. Då de rätta temperaturerna (genomströmmaren C och tanken C) uppnåtts är maskinen klar för användning. Placera sköljmedelutrustningens gröna slang i sköljmedelbehållaren och granska att mängden sköljmedel är tillräcklig. Placera diskgodset i en korg, skjut korgen in i maskinen och stäng luckan. Välj program (1, 2, 3, ) med hjälp av knappen (A) genom att hålla den tryckt i minst 5 sekunder. Frigör knappen då det valda programmets signallampa tänds. Starta programmet genom att trycka på knappen (A) för högst en sekund. Då programmet startar börjar signallampan för ifrågavarande program att blinka. Då programmet är slutfört slutar signallampan att blinka och displayen visar meddelandet END. Maskinen är klar för följande diskprogram. Det är rekommenderas att vattnet i tanken byts tillräckligt ofta, efter ca utförda diskprogram eller två gånger per dag. Maskinen godkänner inget nytt program förrän luckan öppnats eller knappen (A) tryckts två gånger. Programmen 1, 2, 3 och har fabriksinställda tider, sekunder. Dessa tider kan ändras av en behörig tekniker. Rengör maskinen vid arbetsdagens slut (se Rengöring ). Stäng av maskinen och stäng vattenkranen. 9

16 Användningsföreskrifter Diskmedel I apparaten får endast användas disk- och torkmedel som är avsedda för industriella diskmaskiner och som INTE ORSAKAR SKUM. Användning av flytande diskmedel rekommenderas. Kontakta Din diskmedelsförsäljare för bästa medel och mängd. Maskinen kan i samband med beställning förses med inställbar automatisk diskmedelutrustning 1 cm diskmedel i slangen motsvarar 0,15 g. Rätt dosering har stor betydelse för diskresultatet Sköljmedel Maskinen är utrustad med sköljmedelutrustning. Sköljmedelmängden kan justeras med hjälp av sköljmedepumpens justeringsskruv. Genom att skruva skruven motsols ökas sköljmedelmängden och genom att skruva den medsols minskas mängden. Rekommenderad mängd är 2-5 cm sköljmedel i slangen. 1 cm sköljmedel i den gröna slangen motsvarar ca 0,13 g. Rätt dosering är viktig för att kärlen skall torka fort och bli klara. För lite eller för mycket medel inverkar negativt på diskpumpens effekt Kompatibilitet med H.A.C.C.P. och hygienbestämmelser Maskinen är försedd med två temperaturmätare som visar genomströmmarens och tankens temperaturer. Vänta tills funktionstemperaturerna uppnåtts. Avlägsna matrester från kärlen före disk för att undvika att silar, munstyck och rör täpps till. Töm tanken och rengör silarna 2 gånger per dag. Försäkra att disk- och sköljmedeldoseringarna är rätta (enligt leverantörens rekommendationer). Granska på morgonen före start av maskinen att det finns tillräckligt med medel i disk- och sköljmedelbehållarna för dagens behov. Håll luckans inre sida ren. Ta ut korgen ur maskinen med rena händer eller använd rena handskar så diskgodset inte blir smutsat. Torka eller polera inte kärlen med trasor, borstar eller dukar som inte är sterila. 10

17 Användningsföreskrifter Tömningspump (tilläggsutrustning) Tömningspumpens program fungerar självständigt och automatiskt. För att tömma tanken helt vid dagens slut, tryck på knappen (B), maskinen övergår i viloläge (den röda signallampan tänds), avlägsna nivåröret. Stäng luckan och tryck på knapp (D); den gröna signallampan för tömning av tanken tänds. Efter utförd tömning förblir maskinen i viloläge och signallampan slocknar. Ifall displayen visar ett alarm (8) betyder det att tömningen inte skedde inom utsatt tid (se tabell Felmeddelanden ). Granska att nivåröret är avlägsnat och att tömningsröret inte är stockat. Om dessa är inte är orsaken till problemet, kalla på service. Maskinen får inte kopplas på under pågående tömning. Avlägsna silarna och rengör dem för hand och skölj med vattentryck. VIKTIKGT: Bryt alltid strömtillförseln och stäng vattenkranen vid arbetsdagens slut Tryckstegringspump (tilläggsutrustning) Om maskinen inte använts på en tid kan tryckstegringspumpen kärva. Kalla på service för att frigöra motorn om du märker att tanken fylls långsamt (felkod 9) * Energisparfunktionen Om denna funktion aktiveras sänker den genomströmmarens temperatur i väntan på följande tvättprogram. Denna funktion spar energi Termostop -funktionen Om denna funktion är aktiverad förlänger den diskperioden om genomströmmarens börvärdestemperatur inte har nåtts innan sköljperioden. Maskinen fortsätter med diskperioden tills vattnet i genomströmmaren nått rätt temperatur. Detta i enlighet med HACCPbestämmelserna om hygien. 11

18 Användningsföreskrifter Anvisningar för att spara vatten samt disk- och sköljmedel Diska alltid full korgar om möjligt. Detta minskar disk- och sköljmedel samt vatten och energiförbrukningen. Disk- och sköljmedel Använd disk- och sköljmedel som sönderfaller lätt, detta skyddar naturen. Låt granska disk- och sköljmedelförbrukningen minst en gång per år så att de motsvarar vattnets kvalitet. En för stor dosering sliter på naturen och en för liten dosering ger sämre diskresultat och/eller hygien. Tankens och genomströmmarens temperaturer Tank- och genomströmmartemperaturerna har på fabriken ställts in för bästa diskresultat med de flesta diskmedel på marknaden. Vid behov kan temperaturerna justeras i samband med installationen så de passar för det använda diskmedlet. Avlägsnande av matrester från kärlen Avlägsna noggrant matrester från kärlen genom att skölja med måttlig mängd av rumstempererat vatten för att avlägsna djurfetter. För avlägsnande av vidbrända matrester rekommenderas blötläggning i hett vatten. Obs: 4.3 Efter användning Diska kärlen så fort som möjligt för att undvika att matresterna torkar fast. Rengör och underhåll maskinen regelbundet för att försäkra ett bra diskresultat. Att inte följa ovannämnda råd och andra anvisningar i denna manual kan öka på energi-, vatten-, samt disk- och sköljmedelförbrukningen och på detta vis öka på driftskostnaderna och/eller försämra diskresultatet. Högtryckstvätt får ej användas vid rengöring av maskinen. Om högtryckstvätt riktas mot elskåpet, kan vatten tränga in och skada den elektriska utrustningen och därmed påverka säkerheten. Använd inga klorbaserade rengöringsmedel Rengöring För att garantera god funktion bör diskmaskinen rengöras regelbundet minst en gång per dag enligt följande: Manuell rengöring: Försätt maskinen i viloläge genom att stänga av den med knapp (B) på styrpanelen. Töm tanken genom att avlägsna nivåröret. Om maskinen är utrustad med tömningspump, utför tömning före rengöringen. 12

19 Användningsföreskrifter Bryt strömtillförseln till maskinen med huvudströmbrytaren samt stäng kranen för inkommande vatten. Avlägsna silarna och rengör dem med en borste under rinnande vatten. Avlägsna diskrören genom att skruva upp fästet, rengör disk- och spolarmarnas munstycken ordentligt under rinnande vatten. Montera tillbaka tvättrören och fäst den genom att skruva fast fästet. Rengör tanken noggrant. Använd inga klorbaserade medel. Efter arbetsdagen rekommenderas det att maskinens lucka lämnas öppen. Det rekommenderas att vattnet i tanken byts tillräckligt ofta, med ca tvättars mellanrum eller två gånger per dag. Använd inte skrapor av metall och/eller frätande ämnen vid rengöring, det kan skada maskinen. Automatiskt rengöringsprogram (om aktiverat): Rengöringsprogrammet fungerar automatiskt. Programmet startar inte om luckan är öppen eller om det finns vatten i tanken. Displayen visar då motsvarande Door eller H2O. Försätt maskinen i viloläge genom att stänga av den med knapp (B) på styrpanelen. Då tanken är tom, tryck på START (A) knappen i 3 sekunder. Motsvarande grön signallampa tänds och displayen visar CLEAN. Rengöringsprogrammet startar inte om luckan är öppen. Tanken och maskinens inre sköljs med hett vatten i 20 sekunder. Rengöringsprogrammet startar inte om tanken inte är tömd varvid H2O visas på displayen. Då rengöringsprogrammet är slutfört slocknar den gröna signallampan. Bryt då strömtillförseln till maskinen och stäng vattenkranen. Silarna bör rengöras för hand Periodisk service Be en auktoriserad service utföra följande punkter en eller två gånger om året: Rengöring av magnetventilens filter Avkalkning av värme-elementen Granska att tätningarna håller Granskning av komponenternas skick/slitage Granskning av skölj- och diskmedelutrustningarnas funktion Elanslutningarna bör dras åt minst en gång per år. 13

20 Användningsföreskrifter Alarm- och felmeddelanden som visas på displayen Maskinen meddelar om följande fel genom att visa dem på displayen: Temperaturgivare: Om givaren är kortsluten eller bruten eller om mätresultatet för vattentemperaturen är under 0 C eller över 125 C Genomströmmarens överhettning: om genomströmmarens temperatur överstiger 105 C Tankens överhettning: om vattnets temp. i tanken överstiger 90 C Genomströmmarens uppvärmningsfel: om temperaturens börvärde inte uppnåtts på 15 minuter Tankens uppvärmningsfel: om temperaturens börvärde inte uppnåtts på 1 timme Påfyllning: vattenpåfyllningen slutar inte inom utsatt tid. Tömningsalarm: Om tanken inte töms på 3 minuter Flödesalarm: om vattnets matningsflöde är mindre än 4 liter/minut (om aktiverat) Filter-alarm: då filtret får fel (om aktiverat). Felmeddelanden Felet visas på displayen med texten Er som följs åt av felkoden enligt följande:. Felmeddelanden - styrpanel, kod FEL FEL- KOD Table 3: ORSAK/ÅTGÄRD Genomströmmarens givare 1 Kalla på service felaktig Tankens givare felaktig 2 Kalla på service Påfyllningsfel 3 Kranen för inkommande vatten stängd eller störning i vattenmatningen Genomströmmarens uppvärmningsfel 4 Granska givaren eller värme-elementet. Kalla på service Tankens uppvärmningsfel 5 Granska givaren eller värme-elementet. Kalla på service Genomströmmarens överhettning 6 Felaktig givare/styrenhet. Kalla på service Tankens överhettning 7 Felaktig givare/styrenhet. Kalla på service Avloppsvatten 8 Nivåröret ej avlägsnat Avloppsröret tilltäppt Tömningspumpen defekt. Kalla på service Flödesalarm 9 Granska inkommande vattnets tryck, minst 4 l/min. Är kranen stängd? Försäkra dig om att tryckstegringspumpen inte har kärvat. Kalla på service. Sil-fel 10 Silarna fattas Luckan öppen/luckans mikrobrytare Door Stäng dörren. Granska luckans brytare. 14

21 Användningsföreskrifter Kvittering av felmeddelanden och alarm Felmeddelanden och alarm kan kvitteras genom att man trycker på knapp (B) i ca 3 sekunder varvid maskinen går i viloläge och den röda signallampan tänds (Off). Genom att trycka på knapp (B) på nytt återkallas maskinen från viloläget. Om felet har korrigerats visas genomströmmarens och tankens temperaturer på displayerna, i annat fall visas alarmet på nytt. Alarm för genomströmmarens överhettning Detta alarm aktiveras om genomströmmarens temperatur överstiger 105 C. Samtidigt aktiveras genomströmmarens avkylning som fungerar enligt följande: Påfyllnings-/sköljnings magnetventilen öppnar och tappar inställd mängd kallt vatten i genomströmmaren. Om parametern Flödesmätare inte har aktiverats: Påfyllnings-/sköljnings magnetventilen öppnar och tappar kallt vatten i genomströmmaren i 17 sekunder varefter den stänger för 43 sekunder för att sedan öppna igen. Detta fortgår tills genomströmmarens temperatur har sjunkit under 105 C. Avkylningsfunktionen startar inte eller avbryts om luckan öppnas. 15

22 Installation 5. Installation 5.1 Allmänt Se installationsritningarna i Tekniska specifikationer. Det är förbjudet att borra hål i maskinen i samband med anslutning av sorteringsbord mm till maskinen! CE märkningen är i kraft endast på en maskin i originalutförande. 5.2 Installation av maskinen Uppackning Tag bort emballaget. Kontrollera att maskinen inte har fått några transportskador. Kontrollera mot packsedeln att samtliga enheter är levererade. Emballaget skall tas om hand för förstöring eller återvinning enligt lokala bestämmelser Vattenanslutning Avstängningskran med vilken man snabbt och helt kan stänga av vattentillförseln skall installeras på inkommande ledning. Försäkra att vattentrycket är enligt tabellen. Table 4: Trycktabell Min Max Matningsvattnets temperatur kpa kpa Specialversion Standard Statiskt tryck Kallt vatten Varmt vatten Dynamiskt tryck ºC, temp. < 35º 50ºC, temp. <= 60ºC Hårdhet 2 f 10 f 16

23 Installation Om vattentrycket understiger 200 kpa är det skäl att utrusta maskinen med en tryckstegringspump för att uppnå bästa diskresultat (maskinen kan på begäran förses med tryckstegringspump). Om vattentrycket överstiger 4 bar (400 KPa) rekommenderas det att vattenanslutningen förses med en tryckreduceringsventil. Om vattnets hårdhetsgrad överstiger 10 f / 5,6ºdh rekommenderas användning av vattenfilter, detta är säkrar ett bättre diskresultat och längre livslängd för diskmaskinen. Diskmaskinen är försedd med en 3/4 F vattenslang med anslutningsdon. Der rekommenderas att maskinen inte ansluts till en anslutning där vattentemperaturen överstiger 55ºC. Anslut avloppsslangen som ingick i leveransen till en golvbrunn så att den mynnar fritt över vattenytan. Maskinen kan även utrustas med en tömningspump om det inte är möjligt att leda ut avloppsvattnet under maskinen. Avloppsslangen bör alltid ledas till avloppssystemet via ett stanklås Elanslutning Elanslutningen bör utföras enligt gällande bestämmelser. Kontrollera att huvudspänningen överensstämmer med maskinens märkskylt. Användning av ett läckströmsskydd på 30 ma rekommenderas. Maskinen bör anslutas till ett jordat uttag. I 400Vac3N maskiner bör H05RN-F eller H07RN-F eller motsvarande typs matarkabel, som fyller de nationella kraven, användas. Om maskinen är utrustad med en 3-fas pump, försäkra dig då att pumpen roterar i rätt riktning. Starta sedan maskinen enligt följande och utför kalibrering av sköljmedelpumpen: 1. Koppla maskinen till elnätet och öppna vattenkranen. 2. Starta maskinen genom att trycka på knapp (B). Den gröna signallampan tänds. 3. Vattenpåfyllningen startar (OBS! öppna inte luckan). 4. Då påfyllningen av genomströmmaren är slutförd startar sköljningen. Då tanken är full kopplas genomströmmarens och tankens uppvärmning på. 5. Diskmaskinen är nu klar att användas. OBS. Om kranen för inkommande är stängd eller om påfyllningen räcker för länge finns det en möjlighet att maskinen övergår i läget tankens påfyllning avslutad (programmeringsparameter B, felkod 3). 17

24 Installation Sköljmedelpump Vattenanslutning 1. Anslut sköljmedelspumpen till pumpen med hjälp av gummislangen som finns i maskinen (pumpens tryck). 2. Anslut den svarta gummisslangen från anslutningen bredvid genomströmmaren till anslutningen på sköljmedelpumpen (B). 3. Den gröna insugningsslangens (från anslutning C) filterföredda ända sänks ner i sköljmedelbehållaren. A B C D Fördosering Starta maskinen och utför några diskproram eller tryck på sköljmedelpumpens justeringsskruv (D) upprepade gånger. Justering: Vid varje sköljning suger pumpen 0-4 cm3 sköljmedel vilket motsvarar ca cm i insugningsslangen. Minimimängd fås genom att justeringsskruven (D) skruvas medsols ända till botten och maximimängd fås genom att justeringsskruven skruvas ca. 20 varv motsols. Utred rätt dosering med hjälp av sköljmedeltillverkarens uppgifter. Den mängd sköljmedel som pumpen suger ändras 1,6 cm (0,2cm3) per justeringsskruvens varv (ca. 0,21g/varv med en sköljmedelhalt på 1,05g/cm3). Sköljmedelspumpen fungerar inte ordentligt om höjdskillnaden mellan maskinens botten och sköljmedelsbehållaren är över 80 cm /B Cod Cod

25 Installation Sköljmedelpumpens fabriksinställning är 5 cm/program. I samband med installation bör sköljmedelpumpen justeras enligt det använda sköljmedlet och vattnets kvalitet. FELSÖKNING Problem Det kommer vatten ur sköljmedelpumpens insugningsslang Sköljmedelpumpen suger inte sköljmedel Orsak och åtgärd Ventilerna sluter inte ordentligt. Rengör ventilerna med vattentryck. Byt vid behov ut defekta ventiler. Granska ventilerna enligt ovannämnda och försäkra att vattentrycket inte understiger 200 kpa. Öka vid behov på mängden med hjälp av justeringsskruven. Granska att membranet är helt samt kolvens rörelse och tätning Installation av diskmedelpump Elanslutning: Se diskmaskinens kopplingsschema. Vattenanslutning: Gör ett Ø 12 hål i maskinens baksida. På en del modeller finns detta hål färdigt igenpluggat. Avlägsna pluggen och montera diskmedelpumpens doseringsdys. I annat fall, borra ett hål med dimension enligt sköljmedelpumpens dys. Denna åtgärd bör lämnas åt behörig yrkespersonal. Hålet bör ligga över vattenlinjen. Viktigt. Gör inte hålet för nära nivåröret så diskmedlet rinner rakt ut. Fäst dyset så att slangen och fästena pekar neråt och så att dysen inte är belägen ovanför elkomponenter. Montera dysen och en passande tätning. Anslut insugningsslangen (A) Anslut doseringsslangen (B) Placera insugningsslangen med sil i behållaren för diskmedel Fördosera diskmedel och justera diskmedelspumpen. VIKTIGT: Förväxla inte slangarna sinsemellan. Detta skulle förstöra pumparna och äventyra diskmaskinens funktion. 19

26 Installation SEKO GERMAC PLAS CONT Ø 10 Ø 8 Ø /E /A 5.3 Temperaturreglering 5.4 Energisparfunktionen Tankens och genomströmmarens uppvärmning kan inte kopplas på samtidigt. Uppvärmning av genomströmmaren prioriteras. Temperaturregleringen fungerar inte i följande fall: Om de uppmätta temperaturerna understiger 5ºC. Vid felsituationer. Vid störningar i vattenmatningen. Då diskpumpen är i gång fungerar inte tankens uppvärmning. Denna funktion aktiveras med ett kortslutningsstycke (se bild). Energisparfunktion sänker den genomströmmarens temperatur till ett inställt värde i väntan på följande tvättprogram. Denna funktion spar energi. Då ett program startar återgår temperaturen till börvärdet ON ES TSTOP OFF 20

27 Installation 5.5 Termostopfunktionen Om denna funktion är aktiverad förlänger den diskperioden om genomströmmarens börvärdestemperatur inte har nåtts innan sköljperioden. Maskinen fortsätter med diskperioden tills vattnet i genomströmmaren nått rätt temperatur. Om denna funktion inte aktiverats övergår maskinen till programmets följande fas oberoende av genomströmmarens temperatur. TSTOP ES OFF ON 5.6 Vattenpåfyllning Påfyllningen styrs av en pressostat. Påfyllningen sker via sköljfunktionens magnetventil. Efter en inställbar tid stannar maskinen om rätt vattennivå inte nåtts. Härvid visas Er tillsammans med relevant felkod. 5.7 Tömningspump (tilläggsutrustning) Tömningen aktiveras manuellt eller automatiskt. Vid maskin i standardutförande kan tömningspumpens funktion väljas i samband med programmering. MAX 0,8m Avloppsanslutningen får inte befinna sig högre än 0,8 m och den måste vara försedd med stanklås Manuell tömning Avlägsna nivåröret och tryck på knapp (D) varvid pumpen startar och går under utsatt tid. Tömningspumpen aktiveras enligt följande: aktivering med 5 sekunders fördröjning tömningspumpens aktivering för inställd tid till en nivå som anges av en pressostat OBS. Efter den inställda tiden och då pressostaten nått minimivärdet övergår maskinen i viloläge; i annat fall visas avloppsvattnets alarm (nr 8) efter ca 3 minuter på displayen. 21

28 Installation Automatisk tömning Tömningen startar automatiskt i följande fall: 5 sekunder efter aktivering av varmvattensköljning då nedkylning p g a genomströmmarens övertemperatur har startat. Tömningspumpen aktiveras enligt följande: aktivering med 5 sekunders fördröjning Tömningspumpen fungerar även om luckan öppnas eller om en alarm är aktivt. Tömningsslangen fel monterad Tömningsslangen rätt monterad 5.8 Tryckstegringspump (tilläggsutrustning). Efter upprepade larm (flödesalarm, 9) eller om maskinen inte använts på en tid kontrollera då att tryckstegringspumpen kan rotera fritt. Detta kan du göra genom att vrida med en skruvmejsel i skåran på motorns axel (se bild). Om motorn inte roterar; vrid skruvmejseln med- och motsols. 22

29 Felsökning 6. Felsökning Table 5: PROBLEM MÖJLIG ORSAK LÖSNING Maskinen startar inte Huvudbrytaren är avslagen Slå på huvudbrytaren. Maskinen fyller ej vatten Vattenventilen är stängd. Öppna ventilen. Diskmunstyckena tilltäppts Lösgör munstycken och spolrör och rengör. Montera därefter tillbaka Magnetventilens sil tilltäppt Rengör Felaktig pressostat Kalla på service Diskresultatet är inte tillfredsställande. Diskmunstyckena tilltäppts eller diskarmarna roterar inte. Lösgör och rengör munstyckena och diskarmarna och montera sedan tillbaka dem Silarna smutsiga Avlägsna och rengör silarna med borste under rinnande vatten. Montera sedan tillbaka silarna För mycket skum Använd diskmedel som inte skummar eller minska på diskmedeldoseringen. Granska sköljmedlets mängd Fett eller stärkelse lossnade inte För liten mängd diskmedel Granska tanktemperaturen (bör vara mellan 50 C och 60 C) Ställ in termostaten eller granska värme-elementens funktion För kort disktid Välj ett program med längre disktid Diskvattnet för smutsigt Töm tanken, rengör silarna, fyll tanken på nytt och placera silarna på plats. Diskgodset är inte torrt. Sköljdoseringen är för liten. Öka på sköljmedlets dosering / kalla på service Fel typ av korg för det använda godset Använd en passande korg Diskgodset har varit för länge i maskinen efter När diskprogrammet är slut; dra ut korgen så avslutat diskprogram. att diskgodset torkar snabbare. Sköljvattentemperaturen är under +80 C. Kalla på service Om maskinen är ansluten till kallvatten Använd ett längre program Diskgodset har ränder och För mycket sköljmedel. Minska på sköljmedlet. prickar. För hårt vatten Granska vattnets kvalitet, hårdhetsgrade får inte överstiga 10 f Maskinen stannar under pågående Maskinen anslutits till en överbelastad krets Kalla på service program. Maskinens säkerhetsanordning har avbrutit Kalla på service programmet Maskinen stannar under ett Gårdagens vatten har inte ersatts med nytt. Töm tanken och fyll den på nytt. program och tar in vatten. Vattnet i tanken är för hett Låt tekniska servicen kontrollera termostaten Fel i pressostat. och pressostaten. Nivåröret är i fel läge. Installera nivårör på nytt. Tryckstegringspumpen suger inte För lågt tryck Lösgör genomströmmarens rör och tom pumpen Maskinen diskar inte eller Pumpens rotationsriktning fel. Kontrollera och byt inkommande faser. pumpen har högt ljud. Sköljmedelproblem Se. Installation/Sköljmedelpump Kalla på service Kalla på service om andra fel uppstår sig i maskinen. Tillverkaren bibehåller rättern till ändringar. 23
