1 6SV94600.fm Page 61 Saturday, June 8, :41 PM BRUKSANVISNING INNAN DISKMASKINEN ANVÄNDS/ ANSLUTNINGAR FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG ATT FYLLA SALTBEHÅLLAREN ATT FYLLA SKÖLJMEDELSDOSERAREN ATT FYLLA DISKMEDELSFACKET RENGÖRING OCH UNDERHÅLL 61

2 6SV94600.fm Page 62 Saturday, June 8, :41 PM INNAN DISKMASKINEN ANVÄNDS/ ANSLUTNINGAR 1. Ta av förpackningen och kontrollera: Ta av förpackningen och kontrollera att diskmaskinen inte har skadats under transporten och att luckan stängs ordentligt. Om det är något du undrar över skall du vända dig till en behörig fackman eller till återförsäljaren. Förpackningsmaterialet (plastpåsar osv) skall förvaras utom räckhåll för barn, eftersom det kan vara farligt. 2. Anslutning av el och vatten: Vatten- och elanslutningar måste utföras av en utbildad fackman i enlighet med tillverkarens anvisningar och i full respekt för gällande säkerhetsbestämmelser (se även medföljande installationsanvisningar). Använd uteslutande diskmaskinen i hushållet. 4. Elektrisk anslutning: Följ gällande bestämmelser från Elverket. Nätspänningen anges på typskylten som sitter på insidan av luckan, till höger. Enligt lag är det obligatoriskt att ansluta maskinen till jord. Använd inte förlängningssladdar eller grenade uttag. Dra ut stickkontakten ur eluttaget innan någon typ av underhåll görs. Elsladden får endast bytas av personal från en auktoriserad servicefirma. För Österrike: Om en felströmbrytare seriekopplas till diskmaskinen skall denna vara känslig för pulserande ström. Starta inte diskmaskinen om den skadats under transporten. Vänd dig till en servicefirma eller din återförsäljare. (Följ de separata installationsanvisningarna) 3. Vattenintag och vattenavlopp: Följ gällande bestämmelser från Vattenverket. Vattentryck på det intagna vattnet: 0,3-10 bar. Försäkra dig om att tillopps- och avloppsslangarna inte är vikta eller igentäppta. Om slangarna inte är tillräckligt långa kontaktar du en servicefirma eller din återförsäljare. Tilloppsslangen måste kopplas till vattenkranen på säkert sätt så att inget vatten kan läcka ut. Vilken temperatur det intagna vattnet får ha beror på diskmaskinsmodellen. Om vattenslangen är märkt 25 C Max får tilloppsvattnet ha en temperatur på högst 25 C. Samtliga övriga modeller: högsta tillåtna vattentemperatur = 60 C. Kontrollera att det inte finns något hinder för avloppsvattnet i samband med installationen av maskinen (ta bort nätet i handfatets hävert om det är nödvändigt). Fäst avloppsslangen vid häverten med en slangklämma och se till att den inte kan lossna. Endast för maskiner med vattenstoppsystem: Om anslutningsanvisningarna följs förebygger vattenstoppsystemet vattenläckor, vilket är av största vikt för att slippa vattenskador i bostaden. 62

3 6SV94600.fm Page 63 Saturday, June 8, :41 PM FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG 1. Förpackning Förpackningen består av material som kan återvinnas till 100%, vilket framgår av återvinningssymbolen. 2. Att spara energi och vatten: Skölj inte diskgodset under rinnande vatten. Vänta alltid tills diskmaskinen är helt fylld innan du kör ett program. Om du har tillgång till ekologiska energikällor, såsom solpaneler, värmepumpar eller centralvärme, ansluter du diskmaskinen till varmvattenskranen under förutsättning att varmvattentemperaturen inte överstiger 60 C. Försäkra dig om att tilloppsslangen är av rätt typ. Se avsnittet Anslutningar i denna handbok. 3. Skrotning: Diskmaskinen är tillverkad av återanvändbara material. Följ gällande bestämmelser för sophantering när diskmaskinen skall skrotas. Gör diskmaskinen obrukbar genom att klippa av elsladden. Stäng av diskmaskinen och stäng vattenkranen när programmet är slut. 6. Endast för diskmaskiner med vattenstoppsystem: I tilloppsslangen och i plastlådan finns elektriska komponenter. Undvik därför att skära av slangen och att sänka ned plastlådan i vatten. Om tilloppsslangen skadas måste diskmaskinen omedelbart stängas av. EU-försäkran om överensstämmelse: Denna diskmaskin designas, tillverkas och marknadsförs i enlighet med följande direktiv: 73/23/EEG 89/336/EEG 93/68/EEG Kapacitet: 9 kuvert. 4. För barnens säkerhet: Låt inte barn leka med diskmaskinen. Förvara diskmedel och tillsatser på en torr plats, utom räckhåll för barn. 5. Allmänna rekommendationer: När luckan är öppen klarar den endast den belastning som den utdragna korgen inklusive diskgodset utövar på den. Använd inte den öppna luckan som avställningsyta. Sätt och ställ dig aldrig på luckan: det finns risk att diskmaskinen välter! Använd inte lösningsmedel i diskutrymmet: explosionsrisk föreligger! Använd endast diskmedel, sköljmedel och avhärdningssalt som är speciellt avsedda för diskmaskiner. Stäng av maskinen och stäng vattenkranen innan någon typ av rengöring eller underhåll görs. Stäng av diskmaskinen och stäng vattenkranen om fel uppstår. Om det blir nödvändigt att byta elsladden skall den ersättas med en likadan sladd som finns att få hos Service. Elsladden måste bytas av en behörig fackman. 63

4 6SV94600.fm Page 64 Saturday, June 8, :41 PM ATT FYLLA SALTBEHÅLLAREN Om vattnet i ditt bostadsområde är genomsnittligt hårt (från och med hårdhetskategori 1 2) måste saltbehållaren fyllas med salt innan diskmaskinen används första gången. För att få reda på hur hårt vattnet i ditt bostadsområde är kan du vända dig till Vattenverket eller kontrollera på den sista räkningen. Gör så här om vattenhårdheten i ditt bostadsområde inte motsvarar läge 3 på väljaren (tillverkarens inställning) eller om vattenhårdheten ändras: Vrid väljaren till korrekt läge: Ställ in vattnets hårdhetsgrad med hjälp av väljaren som sitter på insidan av saltbehållaren. Gör inställningarna enligt anvisningarna i tabellen nedan: Hårdhetsgrad Grader, tysk skala dh Grader, fransk skala fh mmol/l Grader, Clarkes eller engelsk skala eh Inställning 1 mjukt vatten ,7 0-5, medelhårt vatten ,9-1,6 6,3-11,3 1 2 medelhårt vatten ,8-4,0 12,5-27,5 2 3 medelhårthårt vatten ,1-5,2 28,8-36,3 3 4 hårt vatten ,4-6,3 37,5-43,8 4 5 extremt hårt vatten ,5-7,4 45,0-51,3 5 Om vattnet är mjukt, hårdhetskategori 1, behövs det inget salt. Att fylla saltbehållaren Observera! Använd endast salt för diskmaskiner! Om saltbehållaren fylls med olämpliga ämnen, till exempel diskmedel, skadas avhärdningssystemet. 1. Dra ut underkorgen. 2. Skruva ur locket - skruva åt vänster. 3. Gäller endast första gången diskmaskinen används: fyll behållaren med vatten upp till kanten. 4. Fyll på salt upp till behållarens kant (använd den speciella tratten) och rör om med handtaget till en sked. Första gången skall minst 1,5 kg och högst 2 kg salt fyllas på. 5. Skruva på locket igen, denna gång åt höger. 6. Sätt i underkorgen. 7. När du har tillsatt avhärdningssalt ska du omedelbart starta ett diskprogram så att saltlösningen omedelbart elimineras (det räcker inte med en sköljning). Nivåindikator för salt Diskmaskinen är försedd med en elektrisk eller en optisk saltnivåindikator (beroende på modell). Elektrisk indikator Kontrollampan på kontrollpanelen tänds när det är dags att fylla saltbehållaren. Optisk indikator När det finns tillräckligt med salt i behållaren syns den röda flottören i det lilla fönstret på locket (se fotot). Flottören sänks efterhand och när den inte längre syns betyder det att det är dags att fylla saltbehållaren. 64

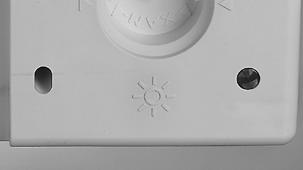

5 6SV94600.fm Page 65 Saturday, June 8, :41 PM ATT FYLLA SKÖLJMEDELSDOSERAREN Sköljmedlet underlättar torkningen av disken, eftersom det får vattnet att glida över diskgodsets yta, så att det inte blir några fläckar eller ränder. Fyll doseraren innan diskmaskinen används första gången. Använd endast sköljmedel avsedda för diskmaskiner. 1. Skruva locket A motsols när du vill öppna det (se ritningen). 2. Häll sköljmedlet genom öppningen och fyll upp till den streckade maxlinjen (ca 140 ml). Utspillt sköljmedel skall omedelbart torkas bort! Om utspillt sköljmedel lämnas i maskinen bildas det stora mängder skum, vilket leder till sämre diskresultat. 3. Skruva på locket. A Kontrollera sedan regelbundet sköljmedelsnivån. Att reglera sköljmedelsdoseringen Fabriksinställning: mellanläge. Om du inte är nöjd med disk- eller torkresultatet kan du ändra inställningen på sköljmedelsdoseraren. 1. Skruva locket motsols (A) för att öppna det (se ritningen). 2. Om diskgodset blir randigt ställer du sköljmedelsdoseraren på ett lägre nummer (B). Om diskgodset inte blir tillräckligt torrt ställer du doseraren på ett högre nummer. 3. Stäng locket. B Nivåindikator för sköljmedel: Optisk indikator: ljus tillsätt sköljmedel mörk tillräckligt med sköljmedel. Får inte användas för påfyllning! Elektrisk indikator (om sådan finns) Kontrollampan på kontrollpanelen tänds när det är dags att tillsätta sköljmedel. 65

6 6SV94600.fm Page 66 Saturday, June 8, :41 PM ATT FYLLA DISKMEDELSFACKET Diskmaskinen är försedd med ett litet och ett stort diskmedelsfack. Använd inte mer diskmedel än angivet, så hjälper du till att hålla naturen så ren som möjligt. Hur mycket diskmedel som krävs varierar för olika märken. Om du använder diskmedelspasticker måste du strikt följa diskmedeltillverkarens anvisningar. Moderna diskmedel innehåller enzymer, vilket gör att bästa diskprestationer erhålls med Bioprogrammen. Dessa program är för övrigt lämpade för samtliga maskindiskmedel. Att fylla diskmedelsfacket: Använd endast diskmedel avsedda för diskmaskiner. Fyll inte diskmedelsfacket förrän du tänker starta diskprogrammet. C 1. Tryck på knappen (C) för att öppna locket. 2. Att fylla diskmedelsfacket. Program med fördisk: - Häll 2/3 av den rekommenderade mängden diskmedel i det stora facket (B). - Häll 1/3 av diskmedlet i det lilla facket (A). Program utan fördisk: - Häll hela mängden diskmedel i det stora facket (B). Om diskmedelsdosen som rekommenderas på förpackningen överstiger 45 ml (den mängd som ryms i det stora facket) häller du resterande diskmedel i det lilla facket (A). 3. Stäng locket. A B 66

7 6SV94600.fm Page 67 Saturday, June 8, :41 PM RENGÖRING OCH UNDERHÅLL Stäng av maskinen och stäng vattenkranen innan någon typ av rengöring eller underhåll görs. Rengöring av diskmaskinens utsida (hölje): Använd en fuktig trasa och ett milt rengöringsmedel för att rengöra diskmaskinens utsida. Rengör kontrollpanelen med en lätt fuktad trasa. Använd inte slipmedel. Rengöring av diskmaskinens insida: Rengör regelbundet tätningslisten runt luckan och luckans insida med en fuktig trasa och ta bort alla matrester. Övre spolarm: 1. Skruva ur muttern (A) (åt vänster) och ta ur spolarmen genom att dra den nedåt (B). 2. Skölj av munstyckena. 3. Gör så här för att sätta tillbaka spolarmen: sätt den mitt över fästet och dra åt muttern (skruva åt höger). Var försiktig så att spolarmen inte blir böjd. Muttern måste dras åt ordentligt! Spolarmen måste kunna snurra fritt. A B Nedre spolarm: 1. Dra spolarmen uppåt (C) och ta ut den. 2. Skölj av munstyckena. 3. För att sätta tillbaka spolarmen placerar du den mitt över fästet och skjuter den nedåt. Spolarmen måste kunna snurra fritt. C 67

8 6SV94600.fm Page 68 Saturday, June 8, :41 PM RENGÖRING OCH UNDERHÅLL Rengöring av filter: F 1. Vrid mikrofiltret åt vänster (E) och dra ut det (F). 2. Placera enheten med det mittersta filtret/mikrofiltret på en plan yta och tryck på handtaget till filtret (I). Dra filtret (I) en aning uppåt och dra ut det. Ta ut filtret (I) ur filtret (H). 3. Ta ut det mittersta stålfiltret (J). 4. Rengör alla filter under rinnande vatten. Kontrollera regelbundet att det inte finns någon smuts inuti diskmaskinen! 5. Sätt in mikrofiltret igen, sätt det mittersta stålfiltret (J) på plats och sätt tillbaka mikrofiltret. E Det är viktigt att filtren sätts tillbaka på rätt sätt för att diskresultatet skall bli bästa möjliga! G I H J 68
