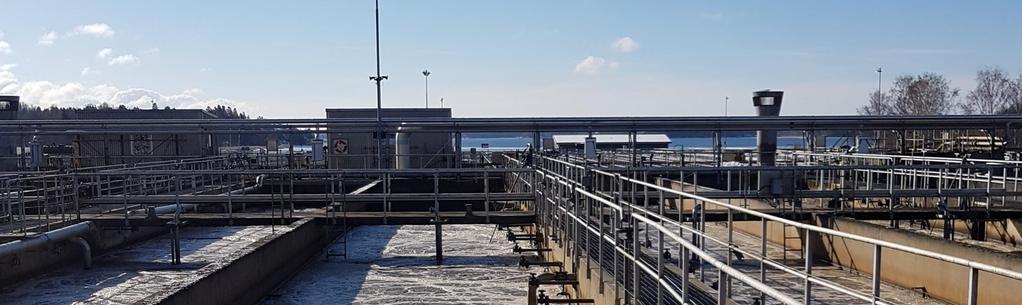

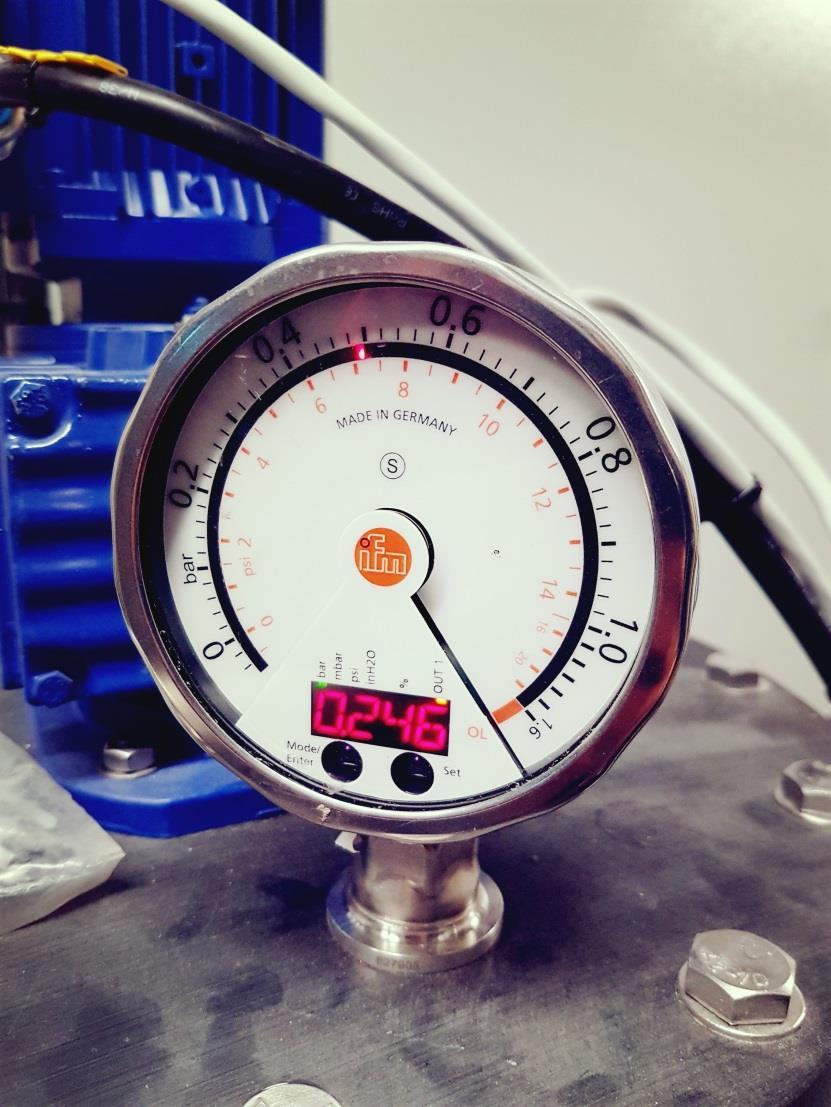

1 Instrumentera Rätt På Avloppsreningsverk Sofia Andersson , NAM19

2 IRPA Instrumentera Rätt På Avloppsreningsverk Mål: Ta fram, dokumentera och sprida råd och rekommendationer om instrumentering på avloppsreningsverk Varför ska man mäta Vad och var ska man mäta Hur ska man mäta Organisation Underhåll Kontroll och kalibrering

3 Varför ska man mäta? Tillräckligt robust och noggrann mätutrustning är en förutsättning för god övervakning och styrning och för att beslut ska kunna fattas på rätt grund. God övervakning och styrning är avgörande för att avloppsreningsverken ska kunna nå sina utsläppsvillkor på ett resurseffektivt sätt. Extra viktigt när kraven skärps och marginalerna krymper Beslutsfattande Övervakning Styrning Rapportering Instrumentering Labbanalyser

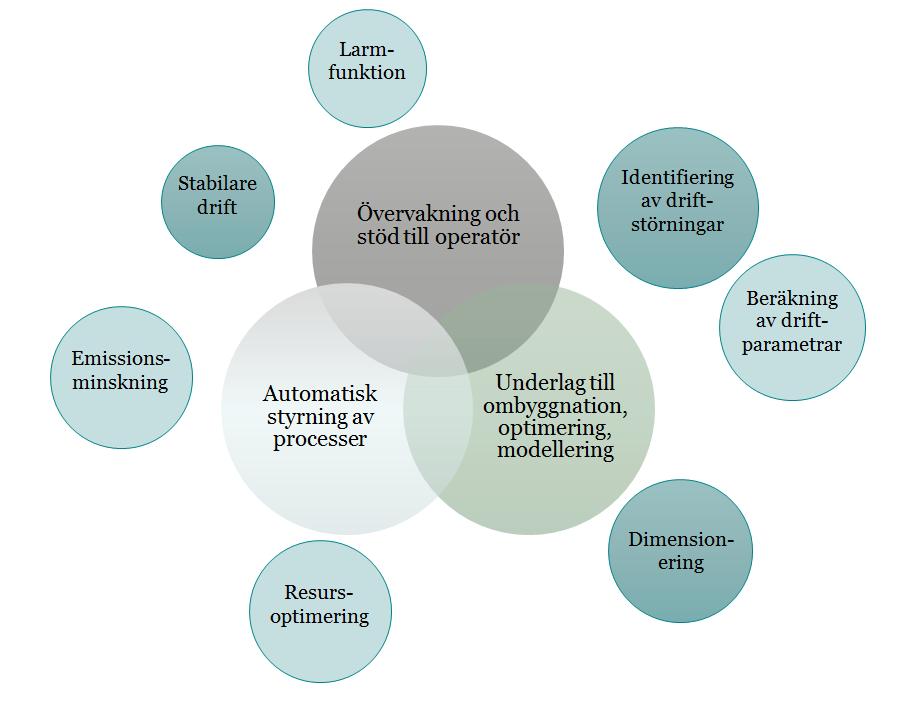

4 Varför ska man mäta?

5 Enkät till svenska reningsverk 1.5 pe-belastning > pe pe < pe pe pe 38 svar (3,8 M anslutna) 72 % hade kväverening Alla hade fosforrening IVL

6 % av verken Instrument på reningsverken Alla verk hade något instrument installerat 2 till > 500 instrument IVL

7 % av verken Instrument som används för styrning Relaterade till kraven på utgående vatten IVL

8 Exempel på användningsområden Flödesmätning Flödespropotionell provtagning Dosering av kemikalier flödesproportionellt vanligt Interna flöden kan behöva justeras vid förändrat inflöde Utgående kvalitet Suspenderad substans eller turbiditet kan indikera processtörningar och kan korreleras till partikulärt fosfor. Mätning av utgående fosfor viktigt för att veta hur processen går i relation till kraven (långa svarstider för analyser). Styrstrategi för fällningskemikalier. Mätning ammonium Ger indikation på hur mycket luftning som krävs Luftning mycket energikrävande går att spara in med mer avancerad styrning. Mätning nitrat För att styra eventuell kolkälledosering eller internrecikulationsflöde

9 Number of measured parameters Har verkets storlek någon betydelse? Påverkar storleken på verket hur många instrument man har installerat på olika platser i verket? Ja, upp till anslutna Antal parametrar man mäter Connected persons Medelvärde > anslutna IVL Nitrogen < 15 mg/l Nitrogen > 15 mg/l

10 Number of parameters used for control Har verkets storlek någon betydelse? Påverkar storleken på verket hur många instrument som används för styrning? Nej Antal parametrar man styr på mot storlek Connected persons Linköping IVL Nitrogen < 15 mg/l Nitrogen > 15 mg/l

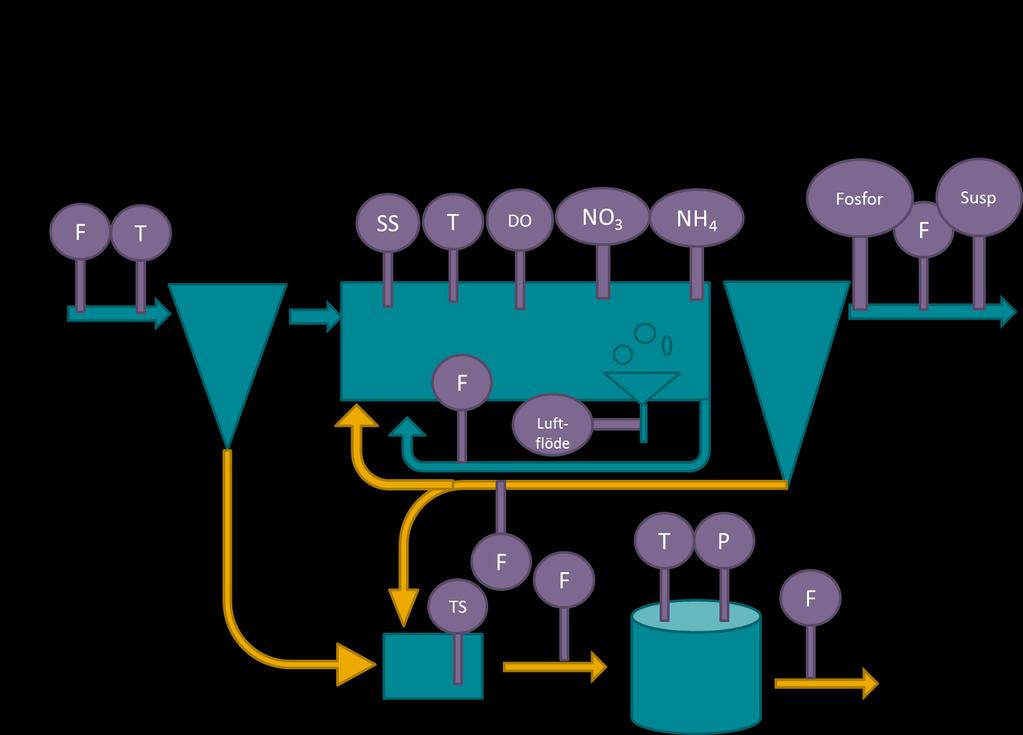

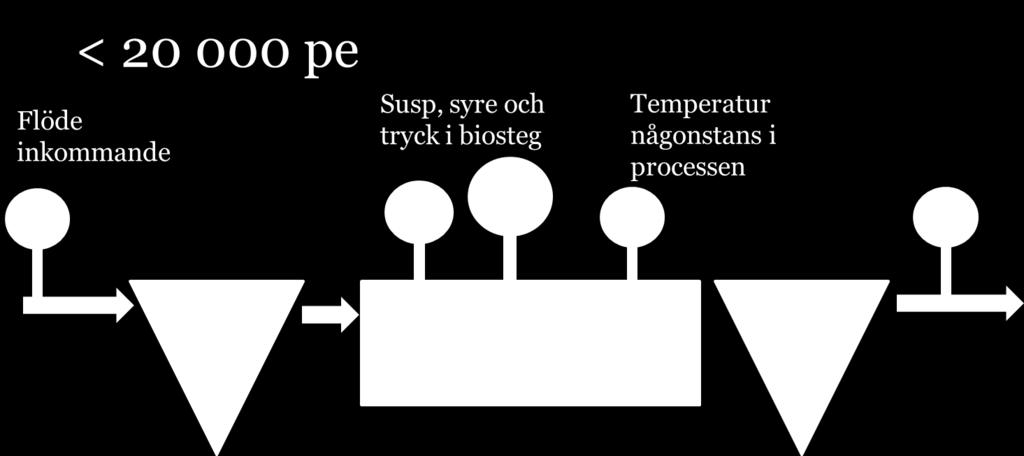

11 Hur ser instrumenteringen ut?

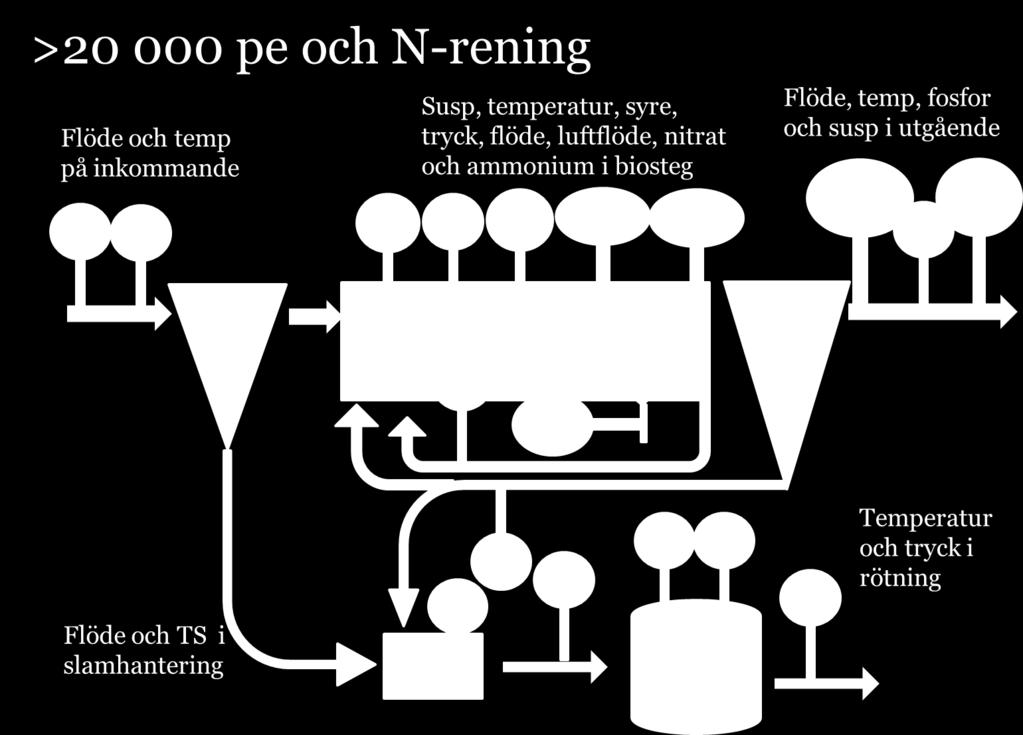

12 Hur ser instrumenteringen ut?

13 Utmaningar Utmaningar med hårdare krav: Ökat behov av mätinstrument med god mätnoggrannhet vid låga koncentrationer av kväve och fosfor Väntar sig behöva mäta fler parametrar på fler platser när marginalerna krymper Mer fokus på underhåll och reservdelsstrategi Utmaningar för mindre verk: Kostnadseffektivitet i instrument Personal på plats Långa ledtider från provtagning till analys IVL

14 Framgångsfaktorer för instrumentering Engagerad personal Blanda kompetenser! Kontinuitet bland de som arbetar med instrumenten, En tydlig uppdelning av ansvar

15 Slutsatser Vanligast att mäta flöde, syre, suspenderad substans och temperatur Online-mätning av kväve och fosfor hänger ihop med vilka krav verket har Användningsområdena är många och syftet med mätningen bestämmer var instrumentet ska placeras, vilket underhåll som krävs och vilken mätnoggrannhet som bör eftersträvas Genom automatisk styrning baserat på online-mätningar går det att nå ökad driftstabilitet och resursbesparingar.

16 Tack till

17 Tack! Kontakt: Sofia Andersson
