1 BILLESHOLM DP, BJUVS KOMMUN MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) ÅFInfrastructure AB Hallenborgs gata 4, Box 585 SE Malmö Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SSEN ISO 9001 och ISO 14001

2 Uppdragsnr: Billesholm DP 2 (8) GNR: MUR DOKUMENTINFORMATION Uppdrag Billesholm DP Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Bjuvs kommun Magnus Sjeldrup Samhällsbyggnadsförvaltningen Mejerigatan Bjuv Uppdragsledare David Galbraith Tfn Mail: David Galbraith@afconsult.com Upprättad av Granskad av Olivia StövringNielsen Ludvig Ehlorsson

3 Uppdragsnr: Billesholm DP 3 (8) GNR: MUR Innehållsförteckning 1 ALLMÄNT 4 2 ÄNDAMÅL 4 3 OBJEKT 4 4 UNDERLAG FÖR UNDERSÖKNINGEN 5 5 STYRANDE DOKUMENT 5 6 GEOTEKNISK KATEGORI 6 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar 6 8 GEOTEKNISK UTRUSTNING OCH KALIBRERING 7 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 7 10 MILJÖPROVTAGNING 7 11 HYDROGEOLOGI Observationer 7 12 POSITIONERING 8 13 HÄRLEDDA VÄRDEN 8 BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Provtagningsprotokoll och protokoll för grundvattenrör Kalibreringsprotokoll för CPTsond och borrbandvagn Resultat av CPTsondering och utvärdering Resultat av hejarsonderingar Härledda medelvärden från Hejarsonderingar Resultat från markradonundersökning RITNINGAR 13625G01 Plan Skala 1:400 (A1) 13625G02 Sektion/enskilda borrhål Skala 1:100 (H) 1:200 (L) (A1) 13625G03 Sektion/enskilda borrhål Skala 1:100 (H) 1:200 (L) (A1)

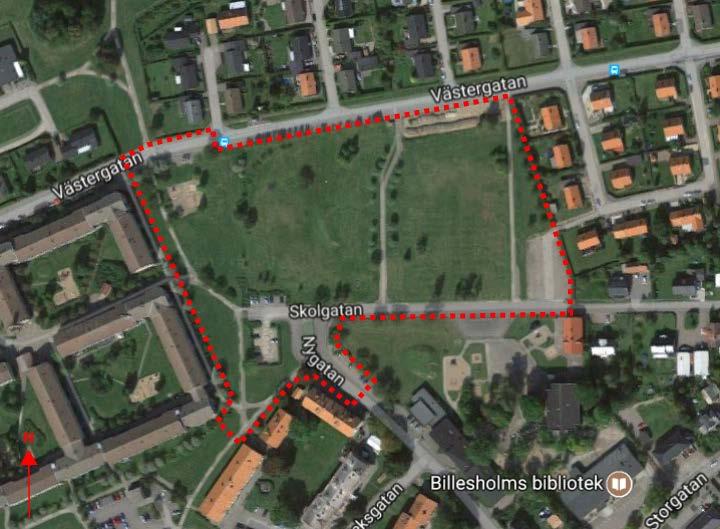

4 Uppdragsnr: Billesholm DP 4 (8) GNR: MUR 1 Allmänt På uppdrag av Bjuvs kommun har ÅF Infrastructure AB, Malmö, utfört en översiktlig geoteknisk markundersökning av ett område i centrala Billesholm. 2 Ändamål Syftet med den geotekniska undersökningen har varit att fastställa jordlagerföljd samt jordlagrens tekniska egenskaper. Resultaten ska utgöra underlag vid bedömning av grundläggningsförhållandena inför byggnation på området. I föreliggande rapport redovisas resultat från utförda geotekniska fältundersökningar i form av ritningar och bilagor. Beskrivning av geotekniska förhållanden och rekommendationer redovisas i en separat rapport, Teknisk PM Geoteknik, Billesholm DP, upprättad av ÅF Infrastructure AB, uppdragsnummer , daterad Objekt Undersökningsområdet är beläget i tätorten Billesholm, Bjuvs kommun. Området är ett grönområde begränsat i norr av Västergatan och i söder av Skolgatan, se Figur 1, och har tidigare varit bebyggt med bostäder. Ytan utgörs av gräs med en del träd och buskar. En gång och cykelväg korsar området i nord/sydlig riktning. Gång och cykelvägar löper även runt området. Området sluttar ner mot sydväst, uppmätt marknivå i undersökningspunkterna varierar mellan +36,0 och +39,3. Figur 1. Översiktskarta över aktuellt område. Ungefärligt undersökningsområde är markerat med röd streckad linje. Flygfoto från Google Maps.

5 Uppdragsnr: Billesholm DP 5 (8) GNR: MUR 4 Underlag för undersökningen Följande underlagsmaterial har använts i detta uppdrag: Karta Billesholm till dagvattenutredning, daterad , tillhandahållet av beställaren. Ledningsunderlag inhämtad från Ledningskollen. Ledningsunderlag inhämtat från NSVA. Jordartskartan SGU, Ser Ae nr 16, Helsingborg SV, Skala 1: Jorddjupskartan skala 1:50 000, SGU. 5 Styrande dokument Denna rapport ansluter till SSEN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SSEN Fältutförande Beteckningssystem Geoteknisk fälthandbok, SGF Rapport 1:2013 samt SSENISO :2006 SGF/BGS beteckningssystem 2001:2 (ev. Beteckningsblad Berg och Jord, översättningsnyckel från SGF:s beteckningssystem till beteckningar enligt SSEN , SGF daterad )

6 Uppdragsnr: Billesholm DP 6 (8) GNR: MUR Tabell 2. Fältundersökningar Undersökningsmetod Beteckning Standard eller annat styrande dokument CPTsondering Skruvprovtagning Hejarsondering Hydrogeologiska metoder CPT Skr Hfa GV Geoteknisk fälthandbok SGF Rapport 1:2013. SGF Rapport 1:93, Rekommenderad standard för CPTsondering SSEN ISO :2012 Geoteknisk undersökning och provning Fältprovning Del 1: Spetstrycksondering elektrisk spets, CPT och CPTU Geoteknisk fälthandbok SGF Rapport 1:2013 samt SSENISO Geoteknisk fälthandbok SGF Rapport 1:2013 SSEN ISO :2005 Geoteknisk undersökning och provning Fältprovning Del 2: Hejarsondering SGI Information 11 Mätning av grundvattennivå och portryck 6 Geoteknisk kategori Samtliga undersökningar är utförda i enlighet med geoteknisk kategori 2. 7 Geotekniska fältundersökningar 7.1 Utförda undersökningar Fältundersökningen utfördes 7:e december 8:e december 2017 av fältgeotekniker Drago Jelisic, ÅF Infrastructure AB. Sammanlagt har 10 st undersökningspunkter utförts, se Tabell 3. Tabell 3. Utförda geotekniska fältundersökningar Metod Syfte Antal punkter CPTsondering Hejarsondering Bestämning av jordlagerföljd, jordlagrens fasthet och mäktighet, samt utvärdering av hållfasthetsegenskaper. Bestämning av jordlagerföljd, jordlagrens fasthet och mäktighet, samt utvärdering av hållfasthetsegenskaper. 1 5 Skruvprovtagning Upptagning av störda jordprover. 10 Hydrogeologiska metoder Installation av markradonmätare Mätning av grundvattennivå. 2 Mätning av radongas i marken. 2

7 Uppdragsnr: Billesholm DP 7 (8) GNR: MUR Samtliga jordprover har jordartsklassificerats okulärt i fält av fältgeotekniker. Protokoll för skruvprovtagning redovisas i Bilaga 1. Resultat av CPTsondering samt utvärdering redovisas i Bilaga 3, resultat av Hejarsondering samt utvärdering redovisas i Bilaga 4. 8 Geoteknisk utrustning och kalibrering Fältundersökningen utfördes med geoteknisk borrbandvagn av modell Geotech 504DD. CPTsonderingen har utförts i enlighet med CPTklass 2. CPTspets med IDnr 4902, kalibrerad av Geotech har använts. Se Bilaga 2 för kalibreringsprotokoll. 9 Geotekniska laboratorieundersökningar Inga geotekniska laboratorieundersökningar har utförts. 10 Miljöprovtagning Ingen miljöprovtagning har utförts för detta projekt. 11 Hydrogeologi Grundvattenrör har installerats i två punkter AF1 och AF10. Grundvattenrören benämns AF1_GV och AF10_GV. Resultat av grundvattenmätningar redovisas i tabell 4. Se Bilaga 1 för protokoll. I samband med skruvprovtagning har ingen fri vattenyta i borrhålen observerats. Grundvattenytans nivå kan förväntas variera med nederbördsförhållanden och årstid Observationer Uppmätta grundvattennivåer finns redovisade på sektionsritning och i Tabell 4. Tabell 4. Resultat från grundvattenmätningar Grundvattenrör Datum för mätning Djup (m under markytan) Nivå AF1_GV ,7 +36,3 AF10_GV ,1 Torr +33,0 Torr

8 Uppdragsnr: Billesholm DP 8 (8) GNR: MUR 12 Positionering Utsättning och inmätning av undersökningspunkter har utförts av ÅF Infrastructure AB med RTKGPS. Följande koordinatsystem och höjdsystem gäller för projektet: Koordinatsystem: SWEREF Höjdsystem: RH Härledda värden Härledda värden är utvärderade från genomförda hejarsonderingar. Härledda värden samt valda härledda medelvärden redovisas i Bilaga 5. ÅF Infrastructure AB Samhällsbyggnad Geoteknik Syd Malmö Olivia StövringNielsen Ludvig Ehlorsson

9 Provtagningsprotokoll Störd provtagning Bilaga 1 s1 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF1 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm inget vatten Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 2,7 sisamn 2,7 4,0 SaMn Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

10 Provtagningsprotokoll Störd provtagning Bilaga 1 s2 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF2 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm inget vatten Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 3,2 SaMn stopp = 3,2 m Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

11 Provtagningsprotokoll Störd provtagning Bilaga 1 s3 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF3 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 F/Mu/ 0,3 0,9 F/leSaMn,Tegel/ 0,9 2,0 F/Mu,LeMn/ 2,0 4,0 Sa Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

12 Provtagningsprotokoll Störd provtagning Bilaga 1 s4 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF4 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm inget vatten Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 F/Mu/ 0,3 3,2 F/Sa,Tegel/ stopp = 1,8 m Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

13 Provtagningsprotokoll Störd provtagning Bilaga 1 s5 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF5 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 1,0 SaMn 1,0 2,2 LeMn 2,2 4,0 SaMn Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

14 Provtagningsprotokoll Störd provtagning Bilaga 1 s6 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF6 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm inget vatten Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 4,0 SaMn Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

15 Provtagningsprotokoll Störd provtagning Bilaga 1 s7 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF7 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,2 F/Mu/ 0,2 0,5 F/SaMn,Mu/ 0,5 1,7 lesamn 1,7 4,0 SaMn Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

16 Provtagningsprotokoll Störd provtagning Bilaga 1 s8 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF8 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 1,2 LeMn 1,2 3,7 SaMn stopp = 3,7 m Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

17 Provtagningsprotokoll Störd provtagning Bilaga 1 s9 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF9 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 1,0 SaMn 1,0 2,2 LeMn 2,2 3,3 SaMn stopp = 3,3 m Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

18 Provtagningsprotokoll Störd provtagning Bilaga 1 s10 (12) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Billesholm DP AF10 Positionering Mäts i annan ordning Se separat plan Se skiss Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Djup (m u my) Stopp Fältklassificering av jordart enligt SSEN ISO Prov nr Anmärkning Tjälf. klass Mtrl. Typ 0,3 Mu 0,3 3,4 lesamn stopp = 3,4 m Avvikelser under arbetet, kommentarer eller annat väsentligt GVrör eller Pp installerad: Ja, se separat protokoll Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

19 Bilaga 1 s11 (12) Protokoll för grundvattenrör UPPDRAG Billesholm DP INSTALLERAT AV BORRHÅL DJ AF1 Bilaga nr. UPPDRAGSNR DATUM Borrigg 504D Avvägd my (Z2) 39,01 Lock Nej Rör dia 25 mm Utrustning GeoTech Nivå rök (Z1) 39,61 Låst Nej Material plast Rör Benämning AF1_GV Nivå spets (Z3) 34,91 Dexel Nej FilterLängd 0,7m Avvägd rök (Z1) Filter typ slitz Datum Avläsning m W1 Grundvattennivå m WZ Anmärkning Sign ,33 36,28 DJ Datum Utfört av Funktionskontroll Tid W1 Tid W1 1min 2min 4min 8min Åtgärd Uppfyllning Urtappning Spolning Förlängning Kapning +Z1 B +Z2 C W1 +Z1 A= 4,70 Total längd WZ B= 0,60 Rök över my C= Rök under my A Skiss Grön ruta fylls i i fält. Röd ruta innehåller formler, skall ej röras. Mörkgrön ruta, avvägd höjd. Prioriteras. +Z3 GW_RÖR_AF1.xlsx, GW rör

20 Bilaga 1 s12 (12) Protokoll för grundvattenrör UPPDRAG Billesholm DP INSTALLERAT AV BORRHÅL DJ AF10 Bilaga nr. UPPDRAGSNR DATUM Borrigg 504D Avvägd my (Z2) 36,16 Lock Nej Rör dia 25 mm Utrustning GeoTech Nivå rök (Z1) 37,46 Låst Nej Material plast Rör Benämning AF10_GV Nivå spets (Z3) 32,76 Dexel Nej FilterLängd 0,7m Avvägd rök (Z1) Filter typ slitz Datum Avläsning m W1 Grundvattennivå m WZ Anmärkning Sign ,42 33,04 DJ Datum Utfört av Funktionskontroll Tid W1 Tid W1 1min 2min 4min 8min Åtgärd Uppfyllning Urtappning Spolning Förlängning Kapning +Z1 B +Z2 C W1 +Z1 A= 4,70 Total längd WZ B= 1,30 Rök över my C= Rök under my A Skiss Grön ruta fylls i i fält. Röd ruta innehåller formler, skall ej röras. Mörkgrön ruta, avvägd höjd. Prioriteras. +Z3 GW_RÖR_AF10.xlsx, GW rör

21 Bilaga 2 s1 (16) Kalibrering av Tryckgivare 25 Mpa Bandvagn nr: Hammartryck. Pålagt tryck i Mpa Avläst på KELLER Manometer (0.2%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

22 Bilaga 2 s2 (16) Kalibrering av Tryckgivare 25 Mpa Bandvagn nr: Vridtryck. Pålagt tryck i Mpa Avläst på KELLER Manometer (0.2%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

23 Bilaga 2 s3 (16) Bandvagn nr: Kalibreringsfaktor: 1.11 Kalibrering av Geotech Kraftgivare 0 50 kn Linjär monterad i borrhuvud. (Obs! Rutan Olinjär kraftgivare skall ej vara ikryssad). Pålagt Kraft i kn Avläst på HBM Lastcell (0.1%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

24 Bilaga 2 s4 (16) Bandvagn nr: Kalibreringsfaktor: 1.1 Kalibrering av Geotech Momentgivare Nm Pålagt Moment i knm i jigg med lastcell Avläst moment i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

25 Bilaga 2 s5 (16) Bandvagn nr: Kalibrering av djupmätare: 1m = 1m Kalibrering av H/V givare: 20 H/V = 20 H/V Bägge spindlar. Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

26 Bilaga 2 s6 (16)

27 Bilaga 2 s7 (16)

28 Bilaga 2 s8 (16)

29 Bilaga 2 s9 (16)

30 Bilaga 2 s10 (16)

31 Bilaga 2 s11 (16)

32 Bilaga 2 s12 (16)

33 Bilaga 2 s13 (16)

34 Bilaga 2 s14 (16)

35 Bilaga 2 s15 (16)

36 Bilaga 2 s16 (16)

37 Bilaga 3 s1 (5) Billesholm DP Bjuv AF Projekt Projekt nr Plats Borrhål Datum CPTsondering utförd enligt EN ISO m 0.00 m 1.56 m 3.10 m Förborrningsdjup Start djup Stopp djup Grundvattennivå Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q U U o U U U o U U o 1 U Lutning (grader) Blad Olja Vätska i filter Borrpunktens koord. my m Utrustning Geotech 504 Sond nr 4902 Normal Referens Nivå vid referens Förborrat material Geometri U o U Djup (m)

38 Friktionsvinkel ( o ) Odränerad skjuvhållfasthet τ fu (kpa) x + o + x o x o x x o 0.00 m Geotech 504 Normal Förborrningsdjup Förborrat material Utrustning Geometri my m 3.10 m 0.00 m Referens Nivå vid referens Grundvattenyta Startdjup Klassificering x x x x x x x x 0 Bilaga 3 s2 (5) Projekt Projekt nr Plats Borrhål Datum Billesholm DP Bjuv AF Modul (MPa) Blad1 F:Mu F:SaMn,Mu lesamn x o Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad CPTsondering utvärderad enligt SGI Information 15 rev.2007 OSN Utvärderare Datum för utvärdering Relativ lagringstäthet I D (%) x x x x x x x Djup (m)

39 0.00 m Geotech 504 Normal Förborrningsdjup Förborrat material Utrustning Geometri my m 3.10 m 0.00 m Referens Nivå vid referens Grundvattenyta Startdjup Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) Klassificering Bilaga 3 s3 (5) Billesholm DP Bjuv AF Projekt Projekt nr Plats Borrhål Datum Blad CPTsondering utvärderad enligt SGI Information 15 rev.2007 OSN Utvärderare Datum för utvärdering F:Mu F:SaMn,Mu lesamn Djup (m)

40 Bilaga 3 s4 (5) C P T sondering Projekt Billesholm DP Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 4902 Datum Areafaktor a Areafaktor b Skalfaktorer 0.00 m 0.00 m 1.56 m 3.10 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning x Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats Borrhål Datum Normal Olja DJ Geotech 504 Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Bjuv AF Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Klass 3 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 3.10 Portryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) 1.60 Flytgräns Jordart F:Mu F:SaMn,Mu lesamn SaMn Anmärkning Grundvattenyta baserad på avläsning i grundvattenrör för undersökningspunkt AF10. Blad1

41 Bilaga 3 s5 (5) C P T sondering Projekt Billesholm DP Plats Borrhål Datum Bjuv AF Sida 1 av 1 Djup (m) Från Till Klassificering F:Mu F:Mu F:SaMn,Mu lesamn lesamn lesamn lesamn lesamn lesamn ρ t/m w L τ fu kpa φ o σ vo σ' vo σ' c kpa kpa kpa OCR I D E M OC M NC % MPa MPa MPa Blad1

42 Bilaga 4 s1 (5) EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13625 BIllesholm DP, Bjuv\STACK\171208R.std :17 CB MD ME MF CA Skalfaktor portryck Spetsareafaktor Mantelareafaktor MC m m Ykoordinat Zkoordinat Skalfaktor spets Skalfaktor friktion Spets Longitud Latitud Xkoordinat m AF1 Drago IK Objekt nummer Sondering nr Signatur m XPLog VMomDiff Starttid Förborrningsdjup Metod IS Löpnummer Serienummer Nr Datum Slagning [slag/o Vridmoment [knm Sjunktid [s/0.2m] Matningshastighet Djup [m] Matningskraft [kn

43 Bilaga 4 s2 (5) EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13625 BIllesholm DP, Bjuv\STACK\171208R.std :18 CB MD ME MF CA Skalfaktor portryck Spetsareafaktor Mantelareafaktor MC m m Ykoordinat Zkoordinat Skalfaktor spets Skalfaktor friktion Spets Longitud Latitud Xkoordinat m AF2 Drago IK Objekt nummer Sondering nr Signatur m XPLog VMomDiff Starttid Förborrningsdjup Metod IS Löpnummer Serienummer Nr Datum Slagning [slag/o Vridmoment [kn Sjunktid [s/0.2m] Matningshastighet Djup [m] Matningskraft [kn

44 Bilaga 4 s3 (5) EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13625 BIllesholm DP, Bjuv\STACK\171208R.std :19 CB MD ME MF CA Skalfaktor portryck Spetsareafaktor Mantelareafaktor MC m m Ykoordinat Zkoordinat Skalfaktor spets Skalfaktor friktion Spets Longitud Latitud Xkoordinat m AF3 Drago IK Objekt nummer Sondering nr Signatur m XPLog VMomDiff Starttid Förborrningsdjup Metod IS Löpnummer Serienummer Nr Datum Slagning [slag/o Vridmoment [kn Sjunktid [s/0.2m] Matningshastighet Djup [m] Matningskraft [kn

45 Bilaga 4 s4 (5) EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13625 BIllesholm DP, Bjuv\STACK\171208R.std :20 CB MD ME MF CA Skalfaktor portryck Spetsareafaktor Mantelareafaktor MC m m Ykoordinat Zkoordinat Skalfaktor spets Skalfaktor friktion Spets Longitud Latitud Xkoordinat m AF5 Drago IK Objekt nummer Sondering nr Signatur m XPLog VMomDiff Starttid Förborrningsdjup Metod IS Löpnummer Serienummer Nr Datum Slagning [slag/o Vridmoment [kn Sjunktid [s/0.2m] Matningshastighet Djup [m] Matningskraft [kn

46 Bilaga 4 s5 (5) EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13625 BIllesholm DP, Bjuv\STACK\171208R.std :20 CB MD ME MF CA Skalfaktor portryck Spetsareafaktor Mantelareafaktor MC m m Ykoordinat Zkoordinat Skalfaktor spets Skalfaktor friktion Spets Longitud Latitud Xkoordinat m AF9 Drago IK Objekt nummer Sondering nr Signatur m XPLog VMomDiff Starttid Förborrningsdjup Metod IS Löpnummer Serienummer Nr Datum Slagning [slag/o Vridmoment [kn Sjunktid [s/0.2m] Matningshastighet Djup [m] Matningskraft [kn

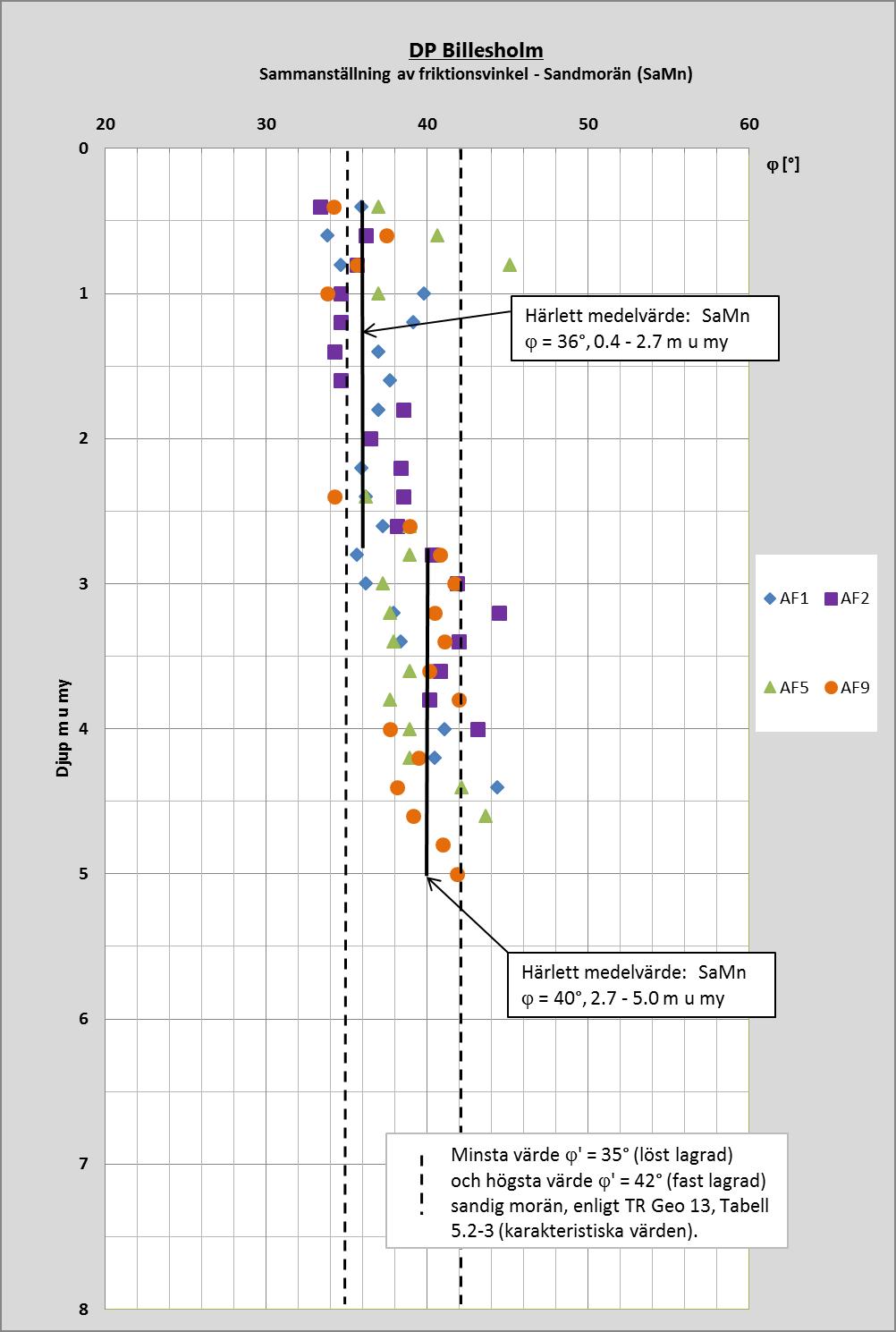

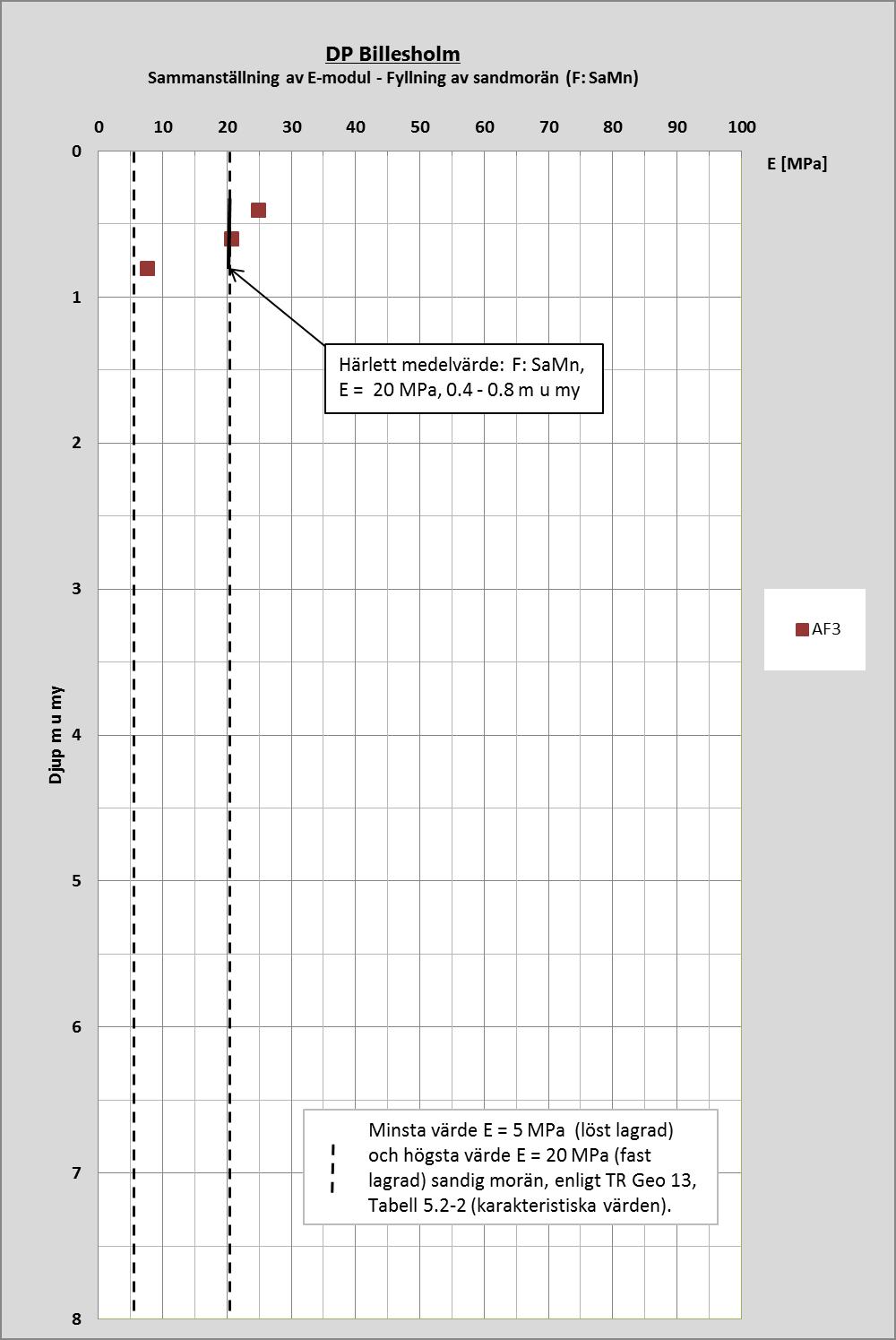

47 Sammanställning härledda värden samt valt medelvärde för Fyllning Sandmorän: Bilaga 5 s1 (8)

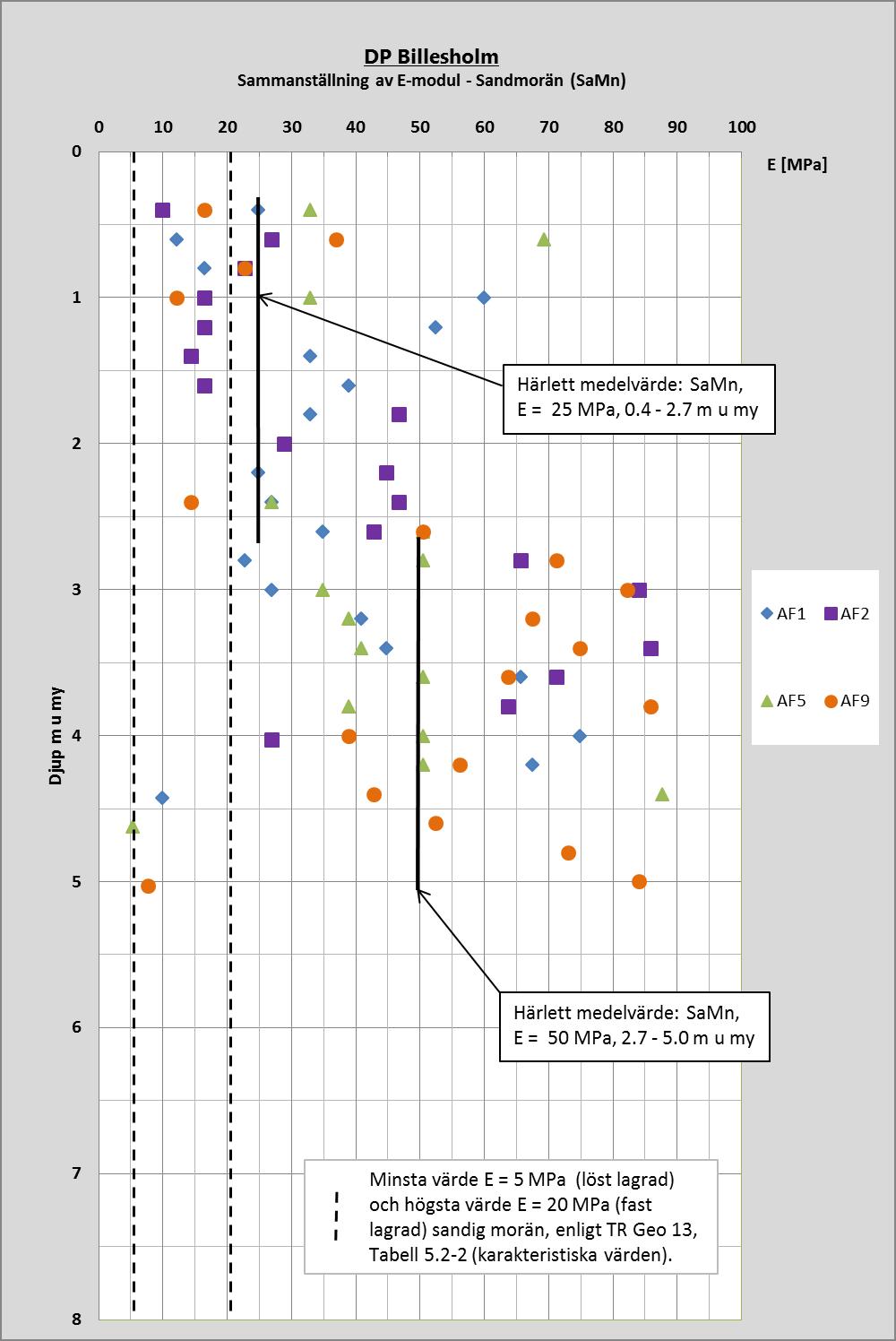

48 Bilaga 5 s2 (8)

49 Sammanställning härledda värden samt valt medelvärde för Sandmorän: Bilaga 5 s3 (8)

50 Bilaga 5 s4 (8)

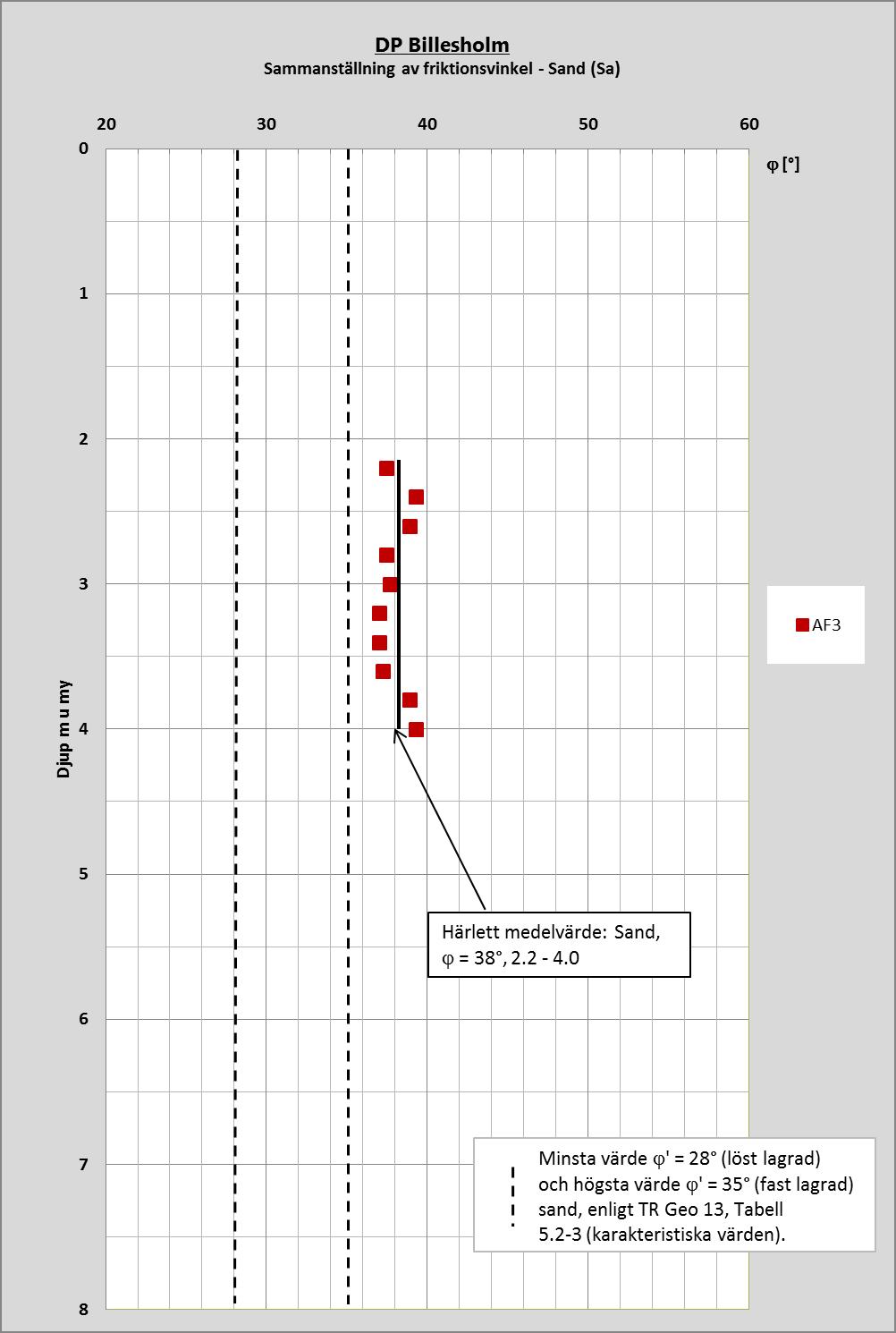

51 Sammanställning härledda värden samt valt medelvärde för Sand: Bilaga 5 s5 (8)

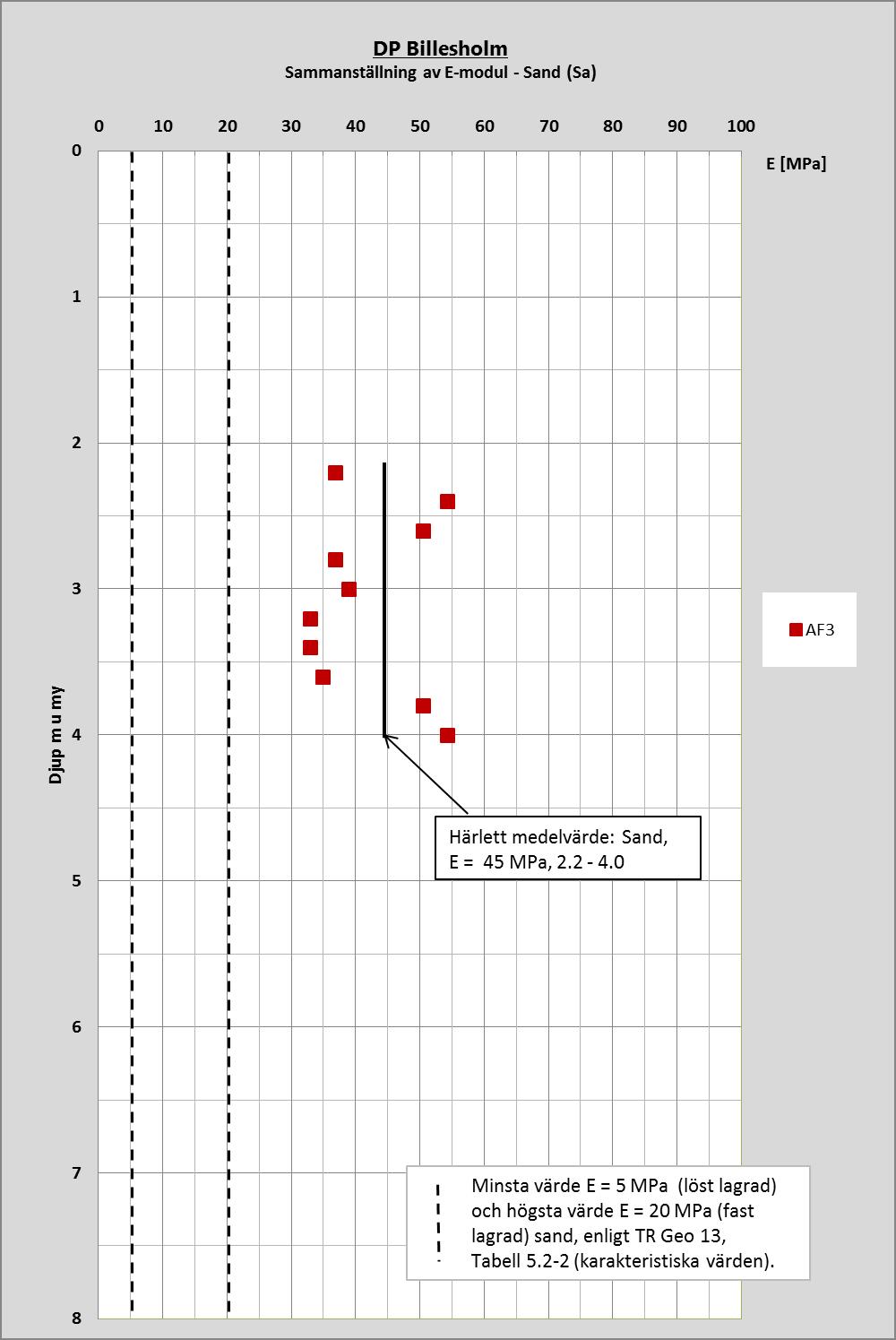

52 Bilaga 5 s6 (8)

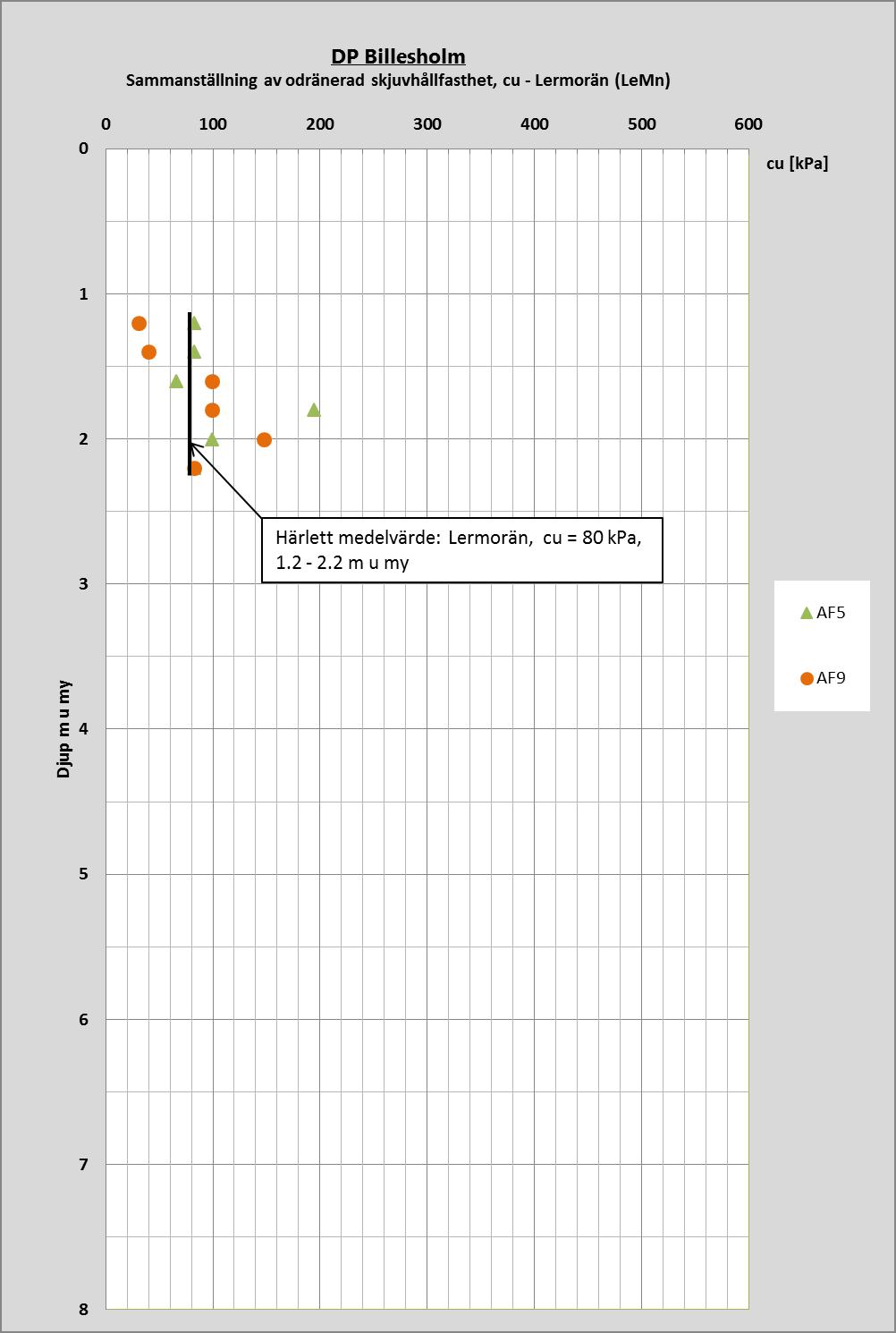

53 Sammanställning härledda värden samt valt medelvärde för Lermorän: Bilaga 5 s7 (8)

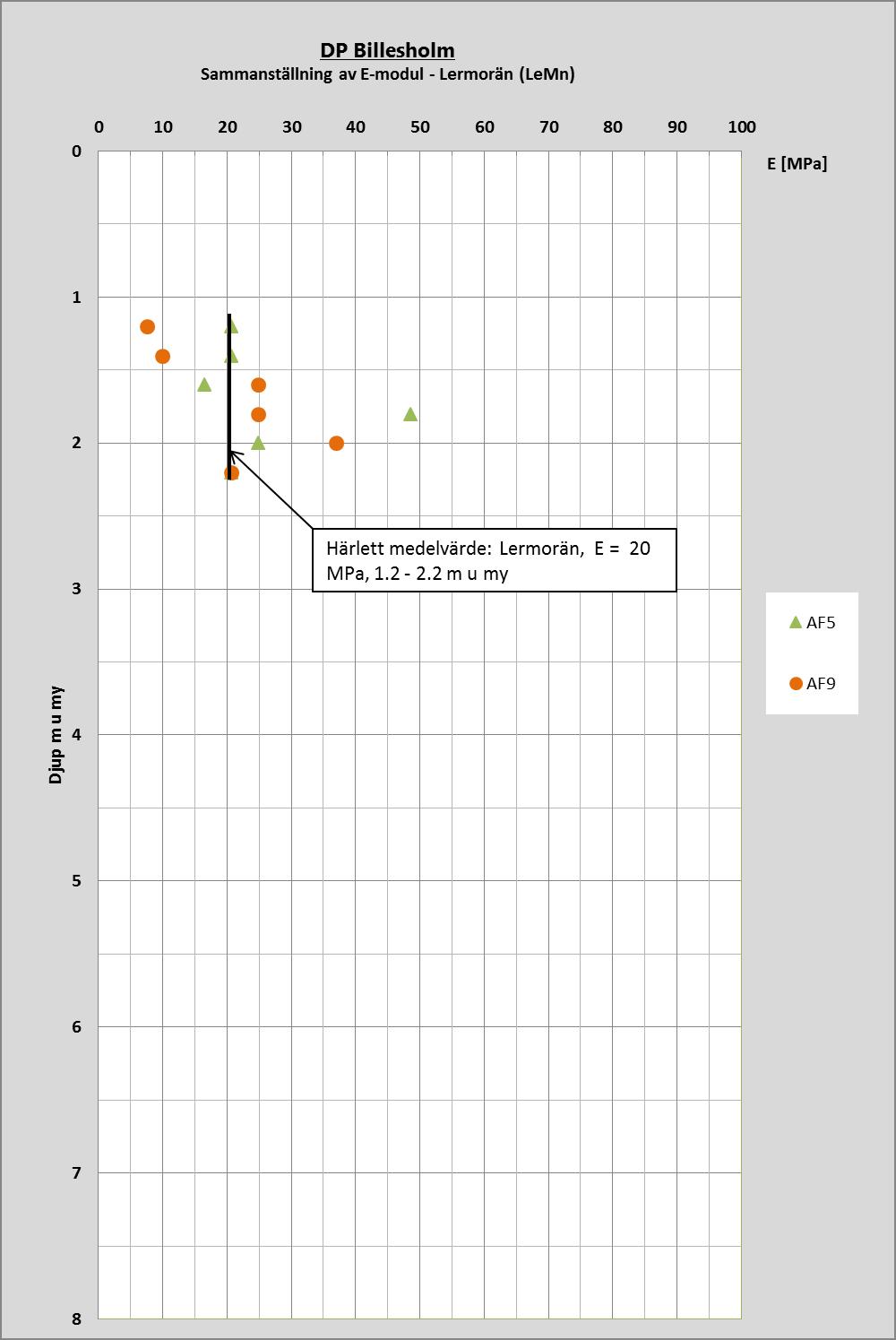

54 Bilaga 5 s8 (8)

55 Bilaga 6 s1 (1) RADONANALYS GJAB Sid 1(1) Rapport nr LE Till ÅFInfrastructure AB Att.: Ludvig Ehlorsson Box Malmö RESULTAT AV MARKRADONMÄTNING MED SPÅRFILM I KANISTER Mätplats: Skolvägen, Billesholm. Datum för ankomst och analys av filmer: 19/1217 resp. 19/1217. Jordart på mätplats:. Detektor Mättid Mätdjup Radonhalt Anm. nr på djupet 1m 2017 (cm) (kbq/m 3 ) LE /1218/ ,7 ± 2,0 Bh AF3 LE ,5 ± 2,7 Bh AF7 Ovanstående mätresultat gäller under förutsättning att mätinstruktionen följts. Anm.: Enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt utgör mark, där radonhalten understiger 10 kbq/m 3, lågriskmark. Mark med halter mellan 10 och 50 kbq/m 3 är normalriskmark och mark med halter över 50 kbq/m 3 är högriskmark. Vid bedömning av mätresultat måste hänsyn tas till bl.a. årstid, jordart och grundvattennivå. Mätvärdena tyder på radonhalter inom normalriskintervallets nedre del. Radonhalten kan vara högre vid annan årstid med lägre grundvattennivå eller efter dränering. Det behövs radonskyddat byggande vid nybyggnation. Med hälsning Gilbert Jönsson Docent RADONANALYS GJAB Besöksadress: Telefon: Plusgiro: Ideon Science Park, Beta 2 Scheelevägen LUND LUND Fax: Bankgiro: Epost: radonanalys@telia.com Org. nr:

56 4 9:97 28 MÖLLEBÄCKSGATAN 15 9: :94 9:93 VÄSTERGATAN IVARSGATAN 2 9:98 9: RTSGATAN 2 9:107 9:106 VÄSTERGATAN B 13A :92 9:73 40 RSGATAN 19 RUNDELSGATAN 12 9:32 10 VÄSTERGATAN 9:74 9: : :1 9: C 17D :71 15 RUNDE 17B 9: : A 38 9:32 9:70 9: F 19C 19D 19E 19G 19H SKOLGATAN serv SKOLGATAN 1: serv I serv serv. 3 NYGATAN 9:3 1: : G 21H 21I 21J 15: A 4A 4B A serv :164
