1 FSK NEJLIKA, KLIPPANS KOMMUN MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) ÅFInfrastructure AB Hallenborgs gata 4, Box 585 SE Malmö Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SSEN ISO 9001 och ISO 14001

2 Uppdragsnr: Fsk Nejlika, Klippan 2 (7) GNR: MUR DOKUMENTINFORMATION Uppdrag Fsk Nejlika, Klippan Uppdragsnummer GNR Datum Revidering Beställare Klippans kommun Beställarens referens Ardiana Demjaha Trädgårdsgatan 12, Klippan Uppdragsledare David Galbraith Tfn Mail: David Galbraith@afconsult.com Upprättad av Granskad av Ludvig Ehlorsson David Galbraith

3 Uppdragsnr: Fsk Nejlika, Klippan 3 (7) GNR: MUR Innehållsförteckning 1 ALLMÄNT 4 2 ÄNDAMÅL 4 3 OBJEKT 4 4 UNDERLAG FÖR UNDERSÖKNINGEN 5 5 STYRANDE DOKUMENT 5 6 GEOTEKNISK KATEGORI 5 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar 5 8 GEOTEKNISK UTRUSTNING OCH KALIBRERING 6 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 6 10 MILJÖPROVTAGNING 6 11 HYDROGEOLOGI Observationer 7 12 POSITIONERING 7 13 HÄRLEDDA VÄRDEN 7 BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Provtagningsprotokoll och protokoll för grundvattenrör Kalibreringsprotokoll för borrbandvagn Resultat av hejarsondering och utvärdering Härledda medelvärden från sonderingar RITNINGAR 13607G01 Plan Skala 1:200 (A1) 13607G02 Sektion Skala 1:100 (H) 1:200 (L)(A1)

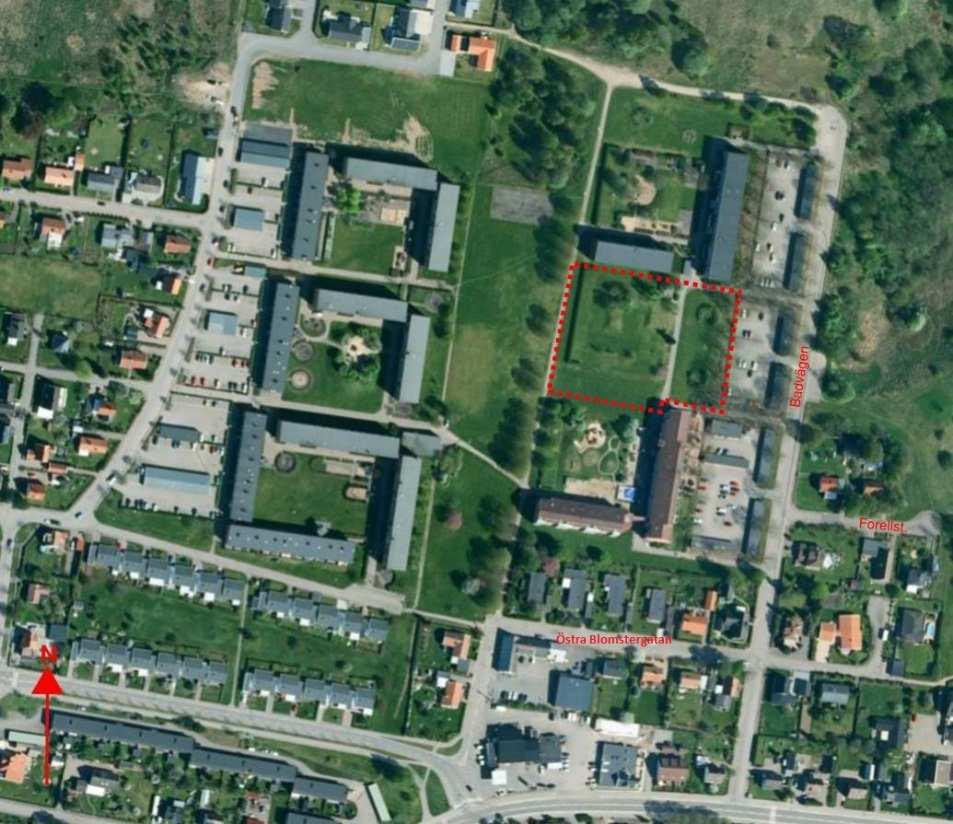

4 Uppdragsnr: Fsk Nejlika, Klippan 4 (7) GNR: MUR 1 Allmänt På uppdrag av Klippans kommun, har ÅF Infrastructure AB, Malmö, utfört en geoteknisk och miljöteknisk markundersökning för en ny förskola i Klippan. 2 Ändamål Syftet med den geotekniska undersökningen har varit att fastställa jordlagerföljd samt jordlagrens tekniska egenskaper. Resultaten ska utgöra underlag vid bedömning av grundläggningsförhållandena inför byggnation av en ny förskola. I föreliggande rapport redovisas resultat från utförda geotekniska fältundersökningar i form av ritningar och bilagor. Beskrivning av geotekniska förhållanden och rekommendationer redovisas i en separat rapport, Teknisk PM Geoteknik, Fsk Nejlika, Klippan, upprättad av ÅF Infrastructure AB, uppdragsnummer , daterad Objekt Undersökningsområdet är beläget i den nordvästra delen av Klippan och begränsas av Badvägen i öst och Östra Blomstergatan i söder. Undersökningsområdet är fritt från byggnader men på angränsande fastigheter mot norr och söder finns befintliga byggnader. Området vid undersökningspunkterna är flackt. Uppmätt marknivå i undersökningspunkterna varierar mellan +37,5 och +37,3 meter över havet. Markytan utgörs av gräsytor med enstaka träd och buskar. Figur 1. Översiktskarta över aktuellt område. Ungefärligt undersökningsområde är markerat med röd streckad linje. Flygfoto från eniro.se.

5 Uppdragsnr: Fsk Nejlika, Klippan 5 (7) GNR: MUR 4 Underlag för undersökningen Följande underlagsmaterial har använts i detta uppdrag: Nybyggnadskarta över fastigheterna Nejlikan 19 och 20, tillhandahållen av Klippans kommun. Ledningsunderlag inhämtad från Ledningskollen. Jordartskartan SGU, Ser Ae nr 42,, Skala 1: Jorddjupskartan skala 1:50 000, SGU. 5 Styrande dokument Denna rapport ansluter till SSEN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SSEN Fältutförande Beteckningssystem Geoteknisk fälthandbok, SGF Rapport 1:2013 samt SSENISO :2006 SGF/BGS beteckningssystem 2001:2 (ev. Beteckningsblad Berg och Jord, översättningsnyckel från SGF:s beteckningssystem till beteckningar enligt SSEN , SGF daterad ) Tabell 2. Fältundersökningar Undersökningsmetod Beteckning Standard eller annat styrande dokument Hejarsondering Hfa Geoteknisk fälthandbok SGF Rapport 1:2013. Skruvprovtagning Hydrogeologiska metoder Skr GV Geoteknisk fälthandbok SGF Rapport 1:2013 samt SSENISO SGI Information 11 Mätning av grundvattennivå och portryck 6 Geoteknisk kategori Samtliga undersökningar är utförda i enlighet med geoteknisk kategori 2. 7 Geotekniska fältundersökningar 7.1 Utförda undersökningar Fältundersökningen utfördes 13:e september 14:e september 2017 av fältgeotekniker Drago Jelisic, ÅF Infrastructure AB. Sammanlagt har 8 st undersökningspunkter utförts, se Tabell 3.

6 Uppdragsnr: Fsk Nejlika, Klippan 6 (7) GNR: MUR Tabell 3. Utförda geotekniska fältundersökningar Metod Syfte Antal punkter Hejarsondering Bestämning av jordlagerföljd, jordlagrens fasthet och mäktighet, samt utvärdering av hållfasthetsegenskaper. 5 Skruvprovtagning Upptagning av störda jordprover. 8 Hydrogeologiska metoder Mätning av grundvattennivå. 1 Samtliga jordprover har jordartsklassificerats okulärt i fält av fältgeotekniker. Protokoll för skruvprovtagning redovisas i Bilaga 1. Resultat av hejarsonderingar redovisas i Bilaga 3. Utvärdering av resultatet redovisas i Bilaga 4. 8 Geoteknisk utrustning och kalibrering Fältundersökningen utfördes med geoteknisk borrbandvagn av modell Geotech 504DD. Se Bilaga 2 för kalibreringsprotokoll av borrbandvagnen. 9 Geotekniska laboratorieundersökningar Inga geotekniska laboratorieundersökningar har utförts. 10 Miljöprovtagning Ingen miljöprovtagning har utförts i detta projekt. 11 Hydrogeologi Grundvattenrör har installerats i punkten AF5. Grundvattenröret benämns AF5_GV och nivåmätning av grundvattenytan i detta rör har utförts vid två tillfällen. Resultat av grundvattenmätningar redovisas i tabell 4. Se bilaga 1 för protokoll. I samband med skruvprovtagning har fri vattenyta observerats i samtliga borrhål, på ett djup mellan 2,7 och 3,0 meter under befintlig markyta. Detta motsvarar nivåer på mellan +34,3 och 34,7 meter över havet. Grundvattenytans nivå kan förväntas variera med nederbördsförhållanden och årstid.

7 Uppdragsnr: Fsk Nejlika, Klippan 7 (7) GNR: MUR 11.1 Observationer Uppmätta grundvattennivåer finns redovisade på sektionsritning och i Tabell 4. Tabell 4. Resultat från grundvattenmätningar Grundvattenrör Datum för mätning Djup (m under markytan) Nivå AF5_GV Positionering 3,2 3,1 +34,35 +34,39 Utsättning och inmätning av undersökningspunkter har utförts av ÅF Infrastructure AB med RTKGPS. Följande koordinatsystem och höjdsystem gäller för projektet: Koordinatsystem: SWEREF Höjdsystem: RH Härledda värden Härledda värden är utvärderade från genomförda hejarsonderingar. Härledda medelvärden redovisas i Bilaga 4. ÅF Infrastructure AB Samhällsbyggnad Geoteknik Malmö Ludvig Ehlorsson David Galbraith

8 Provtagningsprotokoll Störd provtagning Bilaga 1 s1 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF1 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 2,8 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,3 samu 0,3 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

9 Provtagningsprotokoll Störd provtagning Bilaga 1 s2 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF2 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 2,8 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,2 F/Mu/ 0,2 0,7 F/saMu/ 0,7 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

10 Provtagningsprotokoll Störd provtagning Bilaga 1 s3 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF3 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 2,7 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,3 F/Mu/ 0,3 0,7 F/Mu,Sa/ 0,7 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

11 Provtagningsprotokoll Störd provtagning Bilaga 1 s4 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF4 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 2,9 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,3 samu 0,3 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

12 Provtagningsprotokoll Störd provtagning Bilaga 1 s5 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF5 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 3,0 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,2 F/Mu/ 0,2 0,6 F/saMu/ 0,6 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

13 Provtagningsprotokoll Störd provtagning Bilaga 1 s6 (9) Ver (ALFA) ÅF Infrastructure AB Kontakt: P.Nilsson Uppdragsnummer Uppdrag Undersökningspunkt Fsk Nejlika, Klippan AF6 Positionering Mäts i annan ordning Se separat plan Se skiss Da Datum Sekt Sida Z Borrigg Utrustning Utförande på vatten Utförd av Geotech 504DD BV10425 BandvagnC Ja, se separat protokoll DJ Foderrör (m) Foderrör (ф) Återfyllning (mtrl) Neddrivning Befintlig Statisk Dynamisk Rotation Provtagningskategori Provlängd (m) Provdiameter (ф) Djup Vattenyta i Borrhål (m u my) A B C 1,0m 72 mm 2,7 Förborrning (m) Typ av provtagare Stoppkod Skr Sp Ps K Annat: Protokoll Start Stopp 0,2 F/Mu/ 0,2 1,3 F/Sa,betong,tegel/ 1,3 4,0 SaMn.. Djup (m u my) Fältklassificering av jordart enligt SSEN ISO Avvikelser under arbetet, kommentarer eller annat väsentligt Prov nr GVrör eller Pp installerad: Anmärkning Ja, se separat protokoll Tjälf. klass Mtrl. Typ Provtagning utförd enligt SSEN samt metodbeskrivning. /IEG 2010 ÅF Infrastructure AB

16 Bilaga 1 s9 (9) Protokoll för grundvattenrör UPPDRAG Fsk Nejlikan, Klippan INSTALLERAT AV BORRHÅL DJ AF5 Bilaga nr. UPPDRAGSNR DATUM Borrigg 504D Avvägd my (Z2) 37,54 Lock Rör dia 50 mm Utrustning Nivå rök (Z1) 37,49 Låst Material plast Rör Benämning Nivå spets (Z3) 33,39 Dexel JA FilterLängd 2,1 m Avvägd rök (Z1) Filter typ slitz Datum Avläsning m W1 Grundvattennivå m WZ Anmärkning Sign ,14 34,35 DJ ,10 34,39 LE Datum Utfört av Funktionskontroll Tid W1 Tid W1 1min 2min 4min 8min Åtgärd Uppfyllning Urtappning Spolning Förlängning Kapning +Z1 B +Z2 C W1 +Z1 A= 4,10 Total längd WZ B= Rök över my C= 5 Rök under my A Skiss Grön ruta fylls i i fält. Röd ruta innehåller formler, skall ej röras. Mörkgrön ruta, avvägd höjd. Prioriteras. +Z3 GW_RÖR_AF5.xlsx, GW rör

17 Bilaga 2 s1 (8) Kalibrering av Tryckgivare 25 Mpa Bandvagn nr: Hammartryck. Pålagt tryck i Mpa Avläst på KELLER Manometer (0.2%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

18 Bilaga 2 s2 (8) Kalibrering av Tryckgivare 25 Mpa Bandvagn nr: Vridtryck. Pålagt tryck i Mpa Avläst på KELLER Manometer (0.2%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

19 Bilaga 2 s3 (8) Bandvagn nr: Kalibreringsfaktor: 1.11 Kalibrering av Geotech Kraftgivare 0 50 kn Linjär monterad i borrhuvud. (Obs! Rutan Olinjär kraftgivare skall ej vara ikryssad). Pålagt Kraft i kn Avläst på HBM Lastcell (0.1%) Avläst Tryck i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

20 Bilaga 2 s4 (8) Bandvagn nr: Kalibreringsfaktor: 1.1 Kalibrering av Geotech Momentgivare Nm Pålagt Moment i knm i jigg med lastcell Avläst moment i Geologgen Ref: Geologg: Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

21 Bilaga 2 s5 (8) Bandvagn nr: Kalibrering av djupmätare: 1m = 1m Kalibrering av H/V givare: 20 H/V = 20 H/V Bägge spindlar. Geotech AB. Dat: Kalibrerat av: Ove Karlsson. Sign:

22 Bilaga 2 s6 (8)

23 Bilaga 2 s7 (8)

24 Bilaga 2 s8 (8)

25 EDISON X:\Göteborg\Geoteknik 13955\produkter\Geobankar\GEOARKIV MALMÖ\13607 Fsk Nejlika, Klippan\STACK\170915_b.std :16 Löpnummer Serienummer Nr Datum Starttid Förborrningsdjup Metod IS m 8 XPL IK Objekt nummer Sondering nr Signatur AF1 dj Bilaga 3 s1 (5) Slagning [slag/o.2m] Vridmoment [knm] Sjunktid [s/0.2m] Matningshastighet [mm/s] Matningskraft [kn] Djup [m]

30

31

32

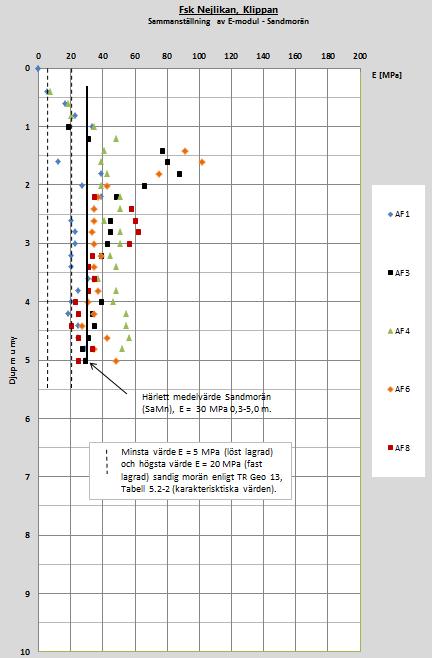

33

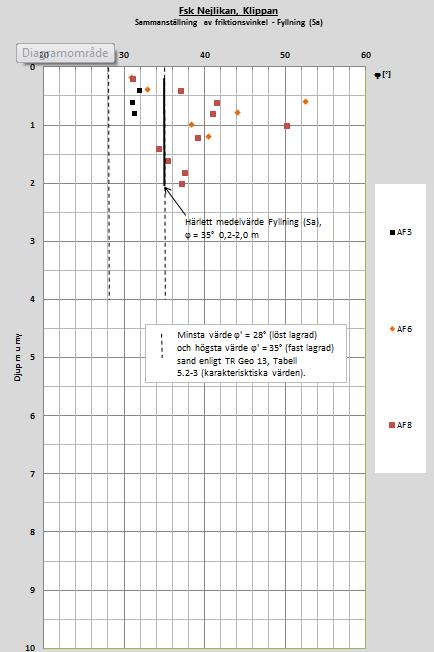

34

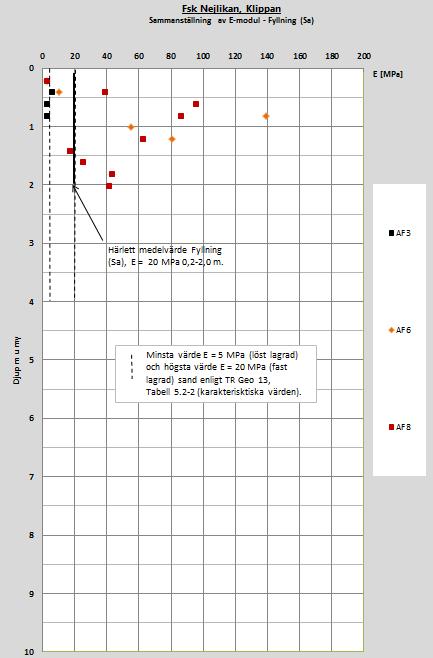

35
