1 FUTURA Z Signalförstärkare

2 Överensstämmelsedeklaration Följande EU-direktiv gäller: 2014/30/EU; 2014/53/EU och 2011/65/EU. Varning Dessa instruktioner gäller endast för den Neotherm-modell som anges i denna manual. Denna produkt måste installeras av en behörig person, och installationen måste följa de vägledningar, standarder och regelverk som gäller för den stad, land eller stat där produkten installeras. Underlåtenhet att följa dessa krav i relevanta vägledningar, standarder och regelverk kan leda till personskador, dödsfall eller åtal. Varning Koppla alltid bort elkraften innan du installerar eller arbetar med några komponenter som kräver matning med 230 VAC 50 Hz. 1 x Signalförstärkare 1 x EU Stickproppsadapter Neotherm garanterar att denna produkt är fri från defekter i material och utförande Modeller: RE10RF och ska prestera i enlighet med dess specifikation under en period av fem år räknat från monteringsdatumet. Neotherm enda ansvar vid underlåtenhet att infria garantin är att, efter eget gottfinnande, reparera eller byta ut den defekta produkten. TEKNISKA DETALJER Model Typ Funktion Kontroll LED Indikering Signalförstärkarer ZigBee Repeater Åbne / lukke og håndtering af netværk 2 farvet LED. Rød - orange Bi-Colour LED: RED - AMBER Kundens namn:... Kundens adress:... Post nr:...by:... Tlf: Användargränssnitt Trykknap Driftstemperatur 0 to 45 C Förvaringstemperatur -20 C to 60 C Frekvens 2.4 GHz Kraftkälla 230V / 50Hz strømforsyning. (medfølger) Godkendelse CE Teknikerföretag:... Tlf: Installationsdatum:... Teknikerns namn:... Teknikerns underskrift:... 1 FUTURA Z SIGNALFÖRSTÄRKARE/ /

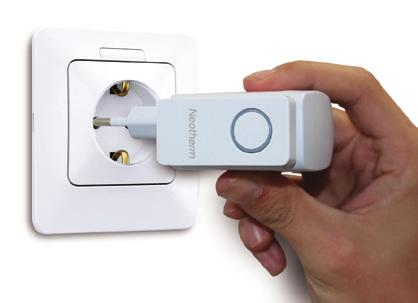

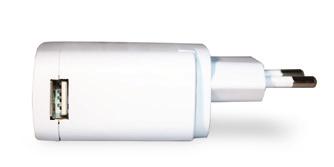

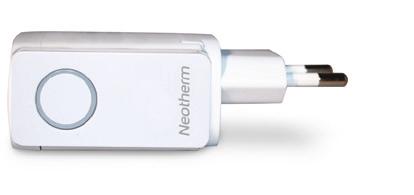

3 Generel instruktion 1 Stickpropp Signalförstärkare 2 Koppla in signalförstärkaren i adaptern. 3 Koppla in signalförstärkaren i vägguttaget enligt bruksanvisningen. FUTURA Z SIGNALFÖRSTÄRKARE/ /

4 System översikt Om ditt Futura Z-system har fler än 32 enheter som drivs med batterier tillsammans med CO10RF ZigBee-koordinatorn/G30 Gateway eller UGE600 Universal Gateway, så måste du lägga till en RE10RF ZigBee-repeater. Du måste också lägga till en RE10RFrepeater om de batteridrivna enheterna i ditt Futura Z-system är för långt borta från de enheter som matas med nätspänning. Zigbee-repeatern måste användas med it600 RF produktsortimentet nedan: Se de olika enheternas handböcker för mer information. G30 System Huvudkomponenterna i båda systemen Neotherm Kabelcentral Futura Z G30 Gateway G30 Signalförstärkare RX10RF Signalförstärkare TRV10RFM, TRV10RF UG600/Gateway System Neotherm Kabelcentral Gateway Futura Z RX10RF TRV10RFM, TRV10RF 3 FUTURA Z SIGNALFÖRSTÄRKARE/ /

5 G30 og Gateway installation - uden internet 1 Håll knappen på din koordinator, G30 Gateway eller UGE600 Universal Gateway intryckt i fem sekunder för att komma in i parningsläge. Lysdioden blinkar rött. ELLER ELLER 2 Koppla in signalförstärkaren i vägguttaget. Knappen blinkar rött. 3 Tryck ned och släpp signalförstärkar-knappen. Lysdioden kommer att lysa rött för att visa att den är ansluten till nätverket. 4 Håll knappen på din koordinator, G30 Gateway eller UGE600 Universal Gateway intryckt i fem sekunder för att stänga parningsläge. Lysdioden kommer att lysa rött. ELLER ELLER FUTURA Z SIGNALFÖRSTÄRKARE/ /

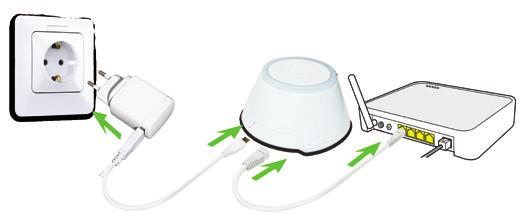

6 G30 & Gateway Installation - med internet Anslut din Universal gateway till elnätet och internet. Installera ett system som använder UG600/UGE600 och en Internetuppkoppling genom att följa stegen nedan. 1 2 Ladda ner Neotherm appen gratis Tryck på Scan för att söka utrustning när du vill börja lägga till utrustning till appen. Din gateway börjar blinka rött Tryck på knappen en gång. Namnge repeatern och tryck B E TJ E N I N G S V E J L E D N I N G W W W. N E O T H E R M. D K 5 FUTURA Z SIGNALFÖRSTÄRKARE/ /

7 Nulstille opsætning Tryck ned knappen på repeatern under 15 sekunder för att ta bort det existerande nätverket. Knappens färg skiftar till GUL för att indikera att systemet tas bort. När du kommit hit, kan du inte avbryta proceduren. Knappens färg skiftar till GUL för att indikera att systemet tas bort. När du kommit hit, kan du inte avbryta proceduren. FUTURA Z SIGNALFÖRSTÄRKARE/ /
