1 4P F Trådlös LAN anslutningsadapter Installationshandbok <BRP069A41>

2

3 Trådlös LAN anslutningsadapter <BRP069A41> Installationshandbok Hemsida: För mer information om specifikationer, inställningsmetoder, FAQ och konformitetsdeklaration: se vår hemsida. URL: Tillbehör Kontrollera att följande tillbehör finns med i paketet. (A) Trådlöst LAN anslutningsadapter (B) Serienummerförsegling 1 (C) Installationshandbok Modell 1 ark BRP069A41 1 st 1 Fäst på förslutningen på baksidan av detta ark och förvara på en säker plats. Svenska 1

4 Säkerhetsföreskrifter Följande beskriver betydelsen av de bildsymboler som används i denna dokumentation. Ge denna installationshandbok till kunden när installationen är klar. För att genomföra en testkörning av luftkonditioneringen, fullfölj i enlighet med installationshandboken för luftkonditioneringsenheten. Förbjuden Följ anvisningarna. Varning Situationer som kan resultera i dödsfall eller allvarlig skada. Vid installationen: Be din återförsäljare eller en tekniker utföra installationen. (Kan ge upphov till elektriska stötar eller brand.) Använd alltid specificerade tillbehör och delar för montering. Var noga med att följa anvisningarna i denna installationshandbok. (Gan ge upphov till att enheten tippar, elektriska stötar eller brand.) Elarbeten måste utföras enligt "Teknisk standard för elektrisk utrustning", "Föreskrifter för ledningsdragning inomhus," och dessa installationsanvisningar. Använd alltid en avsedd krets. (Kan ge upphov till elektriska stötar eller brand.) Stäng alltid av strömförsörjningen under installation. (Du kan få en stöt om du vidrör strömförande delar.) Svenska 2

5 Säkerhetsföreskrifter Varning Situationer som kan resultera i dödsfall eller allvarlig skada. Vid användning: Försök inte demontera, modifiera eller reparera. (Kan ge upphov till brand, elektriska stötar eller skada.) Hantera aldrig denna produkt med våta händer. (Kan ge upphov till elektriska stötar eller brand.) Låt inte denna produkt att blöt och använd den inte när du badar eller vid liknande aktiviteter när vatten finns i närheten. (Kan ge upphov till elektriska stötar eller brand.) Använd inte produkten i närheten av medicinsk utrustning eller personer som använder pacemaker eller defibrillator. Produkten kan ge upphov till livshotande elektromagnetiska störningar. Använd inte denna produkt nära automatisk styrutrustning, t.ex. automatiska dörrar eller brandlarmsutrustning. (Kan ge upphov till olyckor på grund av felaktig funktion på utrustningen.) Koppla omedelbart ur luftkonditioneringens kontakt om du känner onormal lukt eller ljud, när den överhettas, eller ryker. (Kan ge upphov till brand eller haveri.) Be din återförsäljare att göra en kontroll. Koppla ur luftkonditioneringens kontakt om produkten fallit eller om den skadas. (Kan ge upphov till brand eller elektriska stötar.) Be din återförsäljare att göra en kontroll. Svenska 3

6 Säkerhetsföreskrifter Försiktigt Situationer som kan resultera skada och fysisk skada. Vid installationen: Installera inte där läckage av brännbar gas kan uppstå. (Kan ge upphov till brand.) Håll i kontakten när den kopplas ur från uttaget. (I annat fall kan brand eller elstöt uppstå.) Vid användning: Använd inte där små barn kan få tillgång till. (Kan ge upphov till skador.) Använd inte denna produkt i närheten av en mikrovågsugn. (Detta kan påverka kommunikationen över det trådlösa nätverket.) Svenska 4

7 Huvudkomponenter POWER-lampa (grön) lyser vid drift. RUN-lampa (orange) lyser vid ansluten till en router (accesspunkt för trådlöst LAN). AP-lampa (gul) lyset vid direktanslutning med en smartphone. Trådlös LAN anslutningsadapter Knappen SETUP Använd vid anslutning till en router (accesspunkt för trådlöst LAN). Tryck på MODE för att växla mellan lägena (RUN/AP). BRP069A41 Trådlöst LAN anslutningsadapter (produkten finns inne i inomhusenheten) Svenska 5

8 Installation Installationsarbete 1 Anslut anslutningsadaptern för trådlöst LAN till inomhusenheten. Fara Stäng alltid av strömförsörjningen under installation. (Du kan få en stöt om du vidrör strömförande delar.) BRP069A41 Ta bort den övre frontpanelen från inomhusenheten och öppna dörren, ta tag i anslutningskabeln med fingrarna och dra ut den, ta sedan bort buntbandet och dra loss isoleringsröret från anslutningskabeln. Se luftkonditioneringens installationshandbok för information om att ta bort övre frontpanel. Öppna dörren Fatta tag i anslutningskabeln Buntband Isoleringsrör Kontaktdon (vit) Svenska 6

9 Installation Installationsarbete 2 Skruva loss adapterhuset (övre). BRP069A41 Tryck in skruvmejseln i springan mellan övre och undre hus för att sära. (Var försiktig så att huset inte skadas.) Skruvmejsel Adapter hus (övre) Trådlöst LAN anslutningsadapter kretskort Adapter hus (undre) Svenska 7

10 Installation Installationsarbete 3 Anslut anslutningskabeln till produkten. BRP069A41 Anslut anslutningskabelns kontakt (vit). Fäst anslutningskabeln i urtaget i adapterhuset (undre). Anslut kontaktdonet till samma färg. Kontaktdon (vit) Fäst anslutningskabeln och se till att kabeln inte spänns för hårt. Svenska 8

11 Installation Installationsarbete 4 Sätt tillbaka adapterhuset på sin plats. BRP069A41 Sätt ihop övre och undre hus och pressa samman för att stänga. Adapterhus (undre) topp clips Adapterhus (övre) topp clips Tryck tills du hör ett klick. Kontrollera att anslutningskabeln sitter fast ordentligt. 5 Föra in trådlös LAN anslutningsadapter till inomhusenheten. BRP069A41 Fatta tag i adapterhuset med fingrarna och för in det i inomhusenheten och stäng dörren. (Se bild på nästa sida) Svenska 9

12 Installation Installationsarbete FÖRSIKTIGT Stäng denna dörr innan enheten startas. Adapterhus Stäng 6 Funktionskontroll BRP069A41 Sätt på strömmen, vänta tills initieringen är klar (den nedre panelen står i STÄNGT läge). Öppna dörren, avlägsna WLAN-adaptern och kontrollera att lampan [POWER] tänds. Efter kontrollen, sätt tillbaka WLAN-adaptern i enheten och stäng dörren. När strömmen sätts på kontrollera att lampan tänds. Svenska 10

13 Konfiguration Anslutning Inställningar Sektion Kunden är ansvarig för att tillhandahålla följande. Smartphone eller tablet-pc (OS som stöds: Android eller senare; ios 5.0 eller senare.) Internet-ledning och kommunikationsenhet (Modem/router eller liknande enhet) Trådlös LAN-accesspunkt [Online controller app] (utan kostnad) Installationsmetod för Online controller För Android-telefoner (1) Öppna [Google Play]. (2) Sök efter [Online controller app]. (3) Följ anvisningarna på skärmen för att installera. Enkla inställningar För iphones (1) Öppna [App Store]. (2) Sök efter [Online controller app]. (3) Följ anvisningarna på skärmen för att installera. Installationen är enkel om det finns en [WPS] på routern (trådlös LAN-åtkomstpunkt). 1 Kontrollera att [RUN]-lampan blinkar. Om [AP] blinkar eller lyser, håll [MODE] på WLAN-adaptern intryckt i cirka 2 sekunder så att lampan [RUN] börjar blinka. [MODE] knapp Svenska 11

14 Konfiguration Anslutning Inställningar Sektion 2 Håll [WPS]-knappen intryckt WPS-knapp på routern (den trådlösa LAN-accesspunkten). Se handboken för routern (den trådlösa LAN-accesspunkten) för mer information. 3 Håll [SETUP]-knappen på produkten intryckt under cirka två sekunder. [RUN]-lampan på produkten blinkar snabbare. När WLAN-adaptern och routern (åtkomstpunkt för trådlöst LAN) är anslutna lyser denna lampa. 4 Anslut smartphone (eller tablet-pc) till routern (den trådlösa LAN-accesspunkten). Se handboken för routern (den trådlösa LAN-accesspunkten) för mer information. 5 Tryck på [Online controller] som installerades. Följ instruktionerna på skärmen för att utföra inställningarna för att kunna användas. [Obs!] Om det finns en uppgradering för din adapter, visas ikonen "i" på enheternas översiktskärm. Tryck på det för att uppgradera firmware. Om du ansluter flera system, kan du ändra systemnamnet i systemmenyn "More". Svenska 12

15 Konfiguration Anslutning Inställningar Sektion SSID och KEY De [SSID] och [KEY] som finns angivna på (B) serienummerförseglingen i tillbehören är nödvändiga när luftkonditioneraren ska anslutas till smartphone via trådlöst LAN. Fäst (B) serienummerförseglingen för tillbehöret här och förvara på en säker plats. Inställningar Om anslutningarna inte kan göras med hjälp av [WPS], anslut på följande sätt. 1 Håll [MODE] intryckt under cirka 2 sekunder och vänta sedan upp till 10 sekunder tills lampan [AP] tänds. [MODE] knapp 2 Direktanslut smartphone (Tablet-PC) och adaptern till det trådlösa LAN utan att gå via routern (den trådlösa LAN-accesspunkten). Välj SSID (DaikinAP *****) som listas på "Wi-Fi" (B) serienummerförsegling med inställningarna i smartphone, eller den trådlösa LAN anslutningsadaptern och mata in KEY. 3 Tryck på [Online controller] som installerades. Svenska 13

16 Konfiguration Anslutning Inställningar Sektion 4 Utför inställningarna för den trådlösa anslutningen. (1) På skärmen Login, tryck på [Devices]. (2) På skärmen Devices tryck på [Living Room]. (3) På skärmen Living Room tryck på [More]. (4) Tryck på [WLAN Connection] på inställningsskärmen. (5) På anslutningsskärmen WLAN, fyll i nätverksnamn och lösenord, och tryck sedan på [Save]. (6) På anslutningsskärmen WLAN, tryck på [Connect] och följ instruktionerna på smartphone * Svenska 14

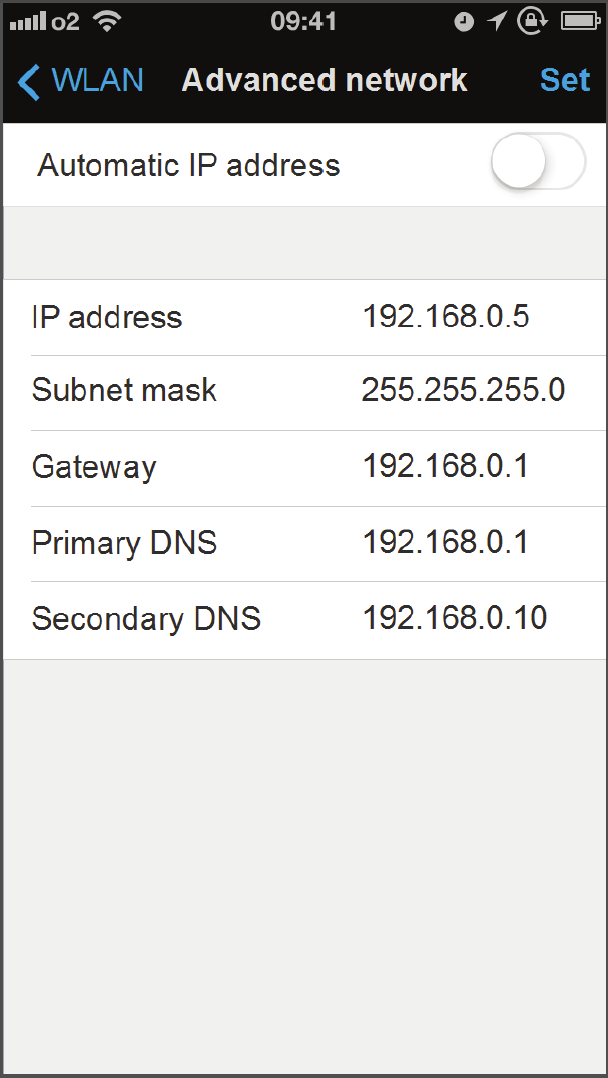

17 Konfiguration Anslutning Inställningar Sektion (7) Efter att ha matat in inställningen ovan och produkten och routern (den trådlösa LAN-accesspunkten) är anslutna, kommer [RUN]-lampan att tändas. Om den blinkar under en minut eller mer, kontrollera strömmen till routern (den trådlösa LAN-accesspunkten), nätverksnamn och lösenord och starta om igen från början. * För manuell WLAN-anslutning tryck på [Advanced network setting], stäng av Automatic IP address, fyll i nödvändig information för din wifirouter, tryck sedan på [Set] och därefter på [Connect] och följ instruktionerna på smartphone. Fortsätt därefter som i steg (7). 5 Anslut smartphone (eller tablet-pc) till routern (den trådlösa LAN-accesspunkten). Se handboken för routern (den trådlösa LAN-accesspunkten) för mer information. Se bruksanvisningen som publiceras på vår hemsida för mer information. Svenska 15

18 Felsökning Följande tabell innehåller en kort beskrivning av hur man hanterar problem eller osäkerhet när produkten installerar eller anslutningsinställningar utförs. Se hemsidan för mer information. När detta händer Ingen av lamporna lyser. Om du inte kan hitta systemet (luftkonditioneraren) på skärmen för system, har produkten inte installerats korrekt. Förklaring och vad som ska kontrolleras Kontrollera installationen. Produkten beter sig felaktigt. Stäng av strömmen till luftkonditioneraren och starta om den. Produktlampan är släckt. Kontrollera att [RUN]-lampan lyser. Kontrollera att strömmen är på. Utför enkla inställningar eller detaljerade inställningar igen. Flytta routern (den trådlösa LANaccesspunkten) närmare produkten. Det är möjligt att du använder en smartphone, accesspunkt eller trådlös router som inte stöds. Se hemsidan för mer information. Svenska 16
