LanTEK III FiberTEK III. Certifierar koppar- och fibernätverk. Proof of Performance

Transkript

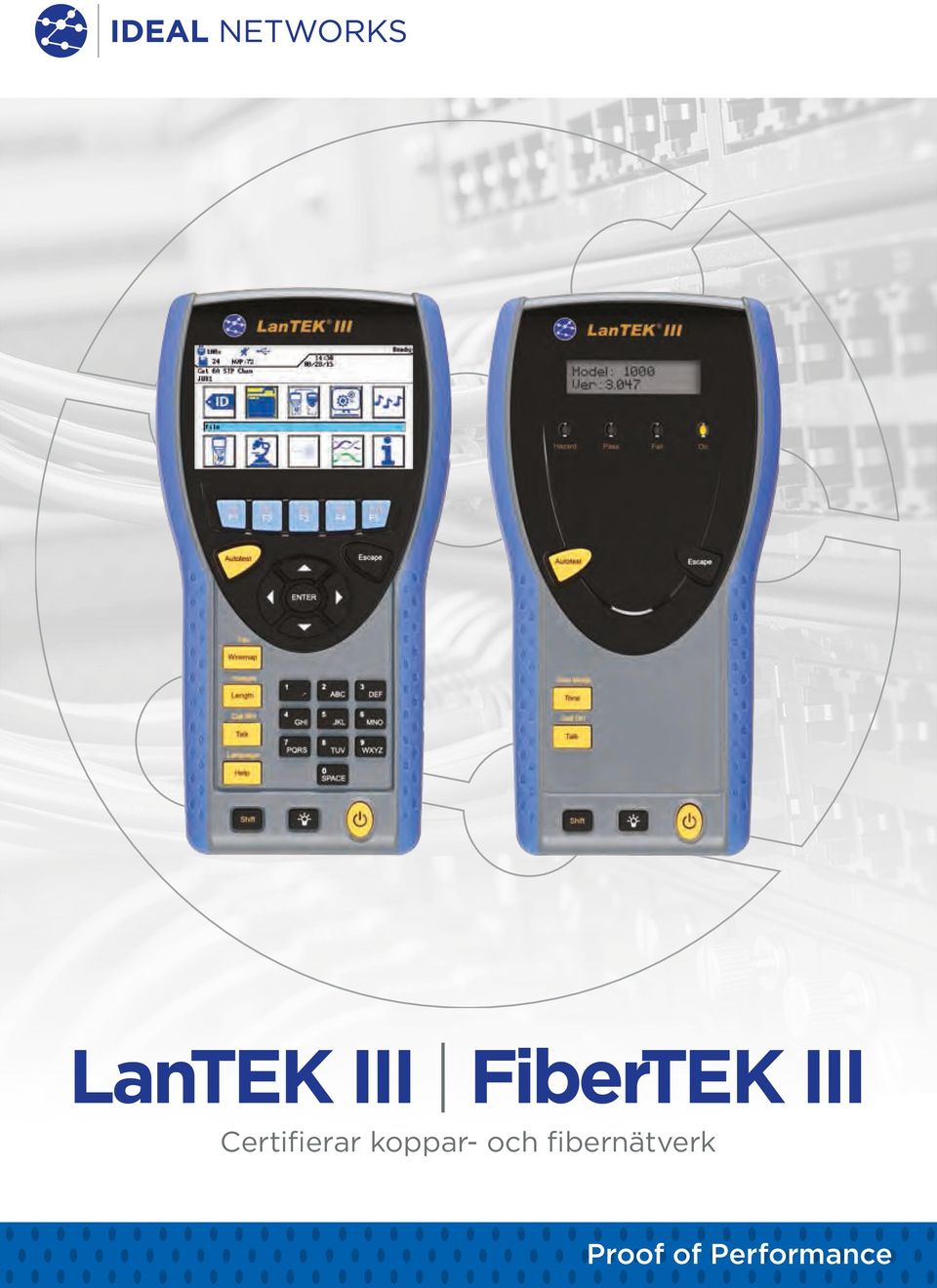

1 LanTEK III FiberTEK III Certifierar koppar- och fibernätverk Proof of Performance

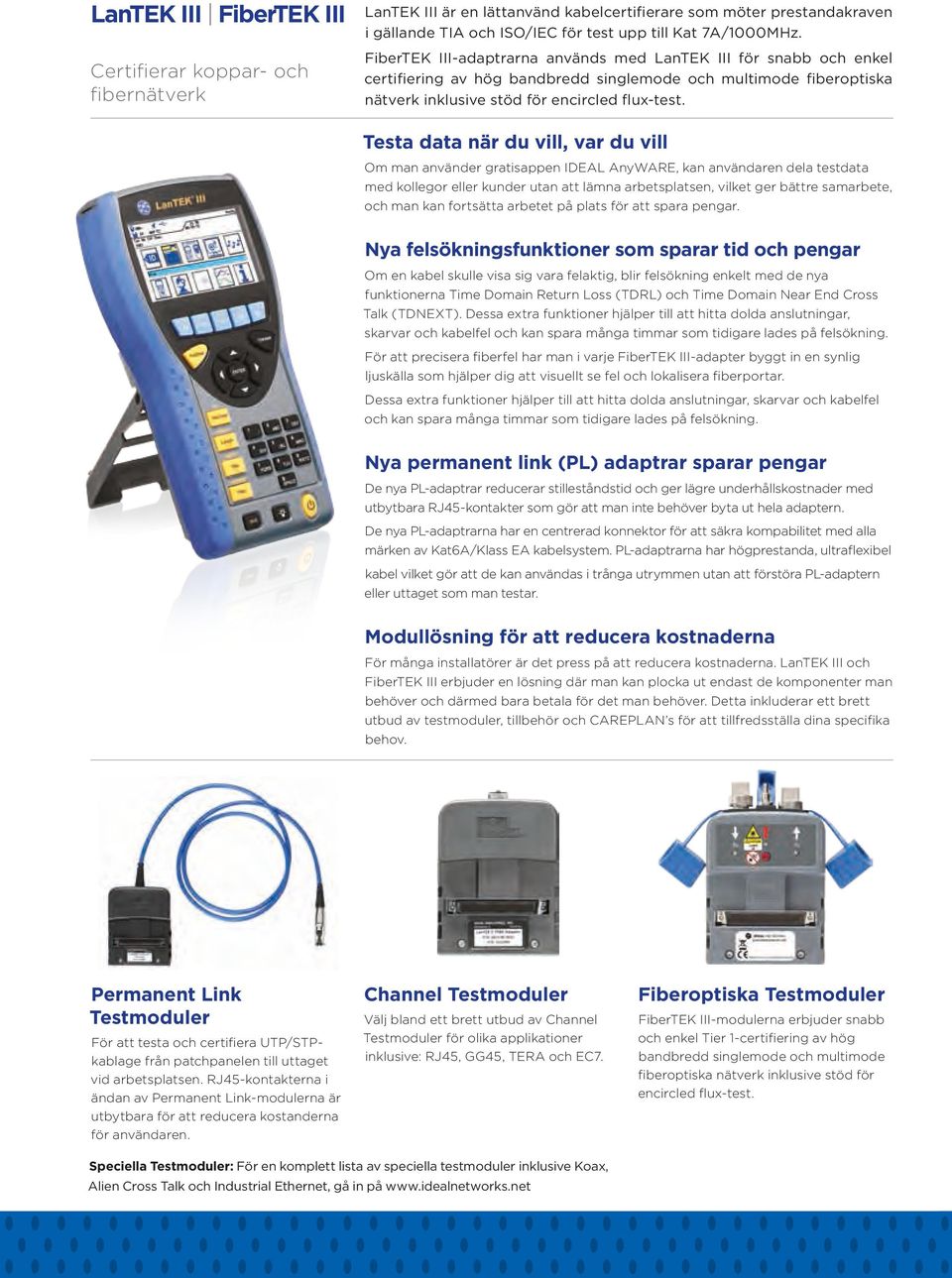

2 LanTEK III FiberTEK III Certifierar koppar- och fibernätverk LanTEK III är en lättanvänd kabelcertifierare som möter prestandakraven i gällande TIA och ISO/IEC för test upp till Kat 7A/1000MHz. FiberTEK III-adaptrarna används med LanTEK III för snabb och enkel certifiering av hög bandbredd singlemode och multimode fiberoptiska nätverk inklusive stöd för encircled flux-test. Testa data när du vill, var du vill Om man använder gratisappen IDEAL AnyWARE, kan användaren dela testdata med kollegor eller kunder utan att lämna arbetsplatsen, vilket ger bättre samarbete, och man kan fortsätta arbetet på plats för att spara pengar. Nya felsökningsfunktioner som sparar tid och pengar Om en kabel skulle visa sig vara felaktig, blir felsökning enkelt med de nya funktionerna Time Domain Return Loss (TDRL) och Time Domain Near End Cross Talk (TDNEXT). Dessa extra funktioner hjälper till att hitta dolda anslutningar, skarvar och kabelfel och kan spara många timmar som tidigare lades på felsökning. För att precisera fiberfel har man i varje FiberTEK III-adapter byggt in en synlig ljuskälla som hjälper dig att visuellt se fel och lokalisera fiberportar. Dessa extra funktioner hjälper till att hitta dolda anslutningar, skarvar och kabelfel och kan spara många timmar som tidigare lades på felsökning. Nya permanent link (PL) adaptrar sparar pengar De nya PL-adaptrar reducerar stilleståndstid och ger lägre underhållskostnader med utbytbara RJ45-kontakter som gör att man inte behöver byta ut hela adaptern. De nya PL-adaptrarna har en centrerad konnektor för att säkra kompabilitet med alla märken av Kat6A/Klass EA kabelsystem. PL-adaptrarna har högprestanda, ultraflexibel kabel vilket gör att de kan användas i trånga utrymmen utan att förstöra PL-adaptern eller uttaget som man testar. Modullösning för att reducera kostnaderna För många installatörer är det press på att reducera kostnaderna. LanTEK III och FiberTEK III erbjuder en lösning där man kan plocka ut endast de komponenter man behöver och därmed bara betala för det man behöver. Detta inkluderar ett brett utbud av testmoduler, tillbehör och CAREPLAN s för att tillfredsställa dina specifika behov. Permanent Link Testmoduler För att testa och certifiera UTP/STPkablage från patchpanelen till uttaget vid arbetsplatsen. RJ45-kontakterna i ändan av Permanent Link-modulerna är utbytbara för att reducera kostanderna för användaren. Channel Testmoduler Välj bland ett brett utbud av Channel Testmoduler för olika applikationer inklusive: RJ45, GG45, TERA och EC7. Fiberoptiska Testmoduler FiberTEK III-modulerna erbjuder snabb och enkel Tier 1-certifiering av hög bandbredd singlemode och multimode fiberoptiska nätverk inklusive stöd för encircled flux-test. Speciella Testmoduler: För en komplett lista av speciella testmoduler inklusive Koax, Alien Cross Talk och Industrial Ethernet, gå in på

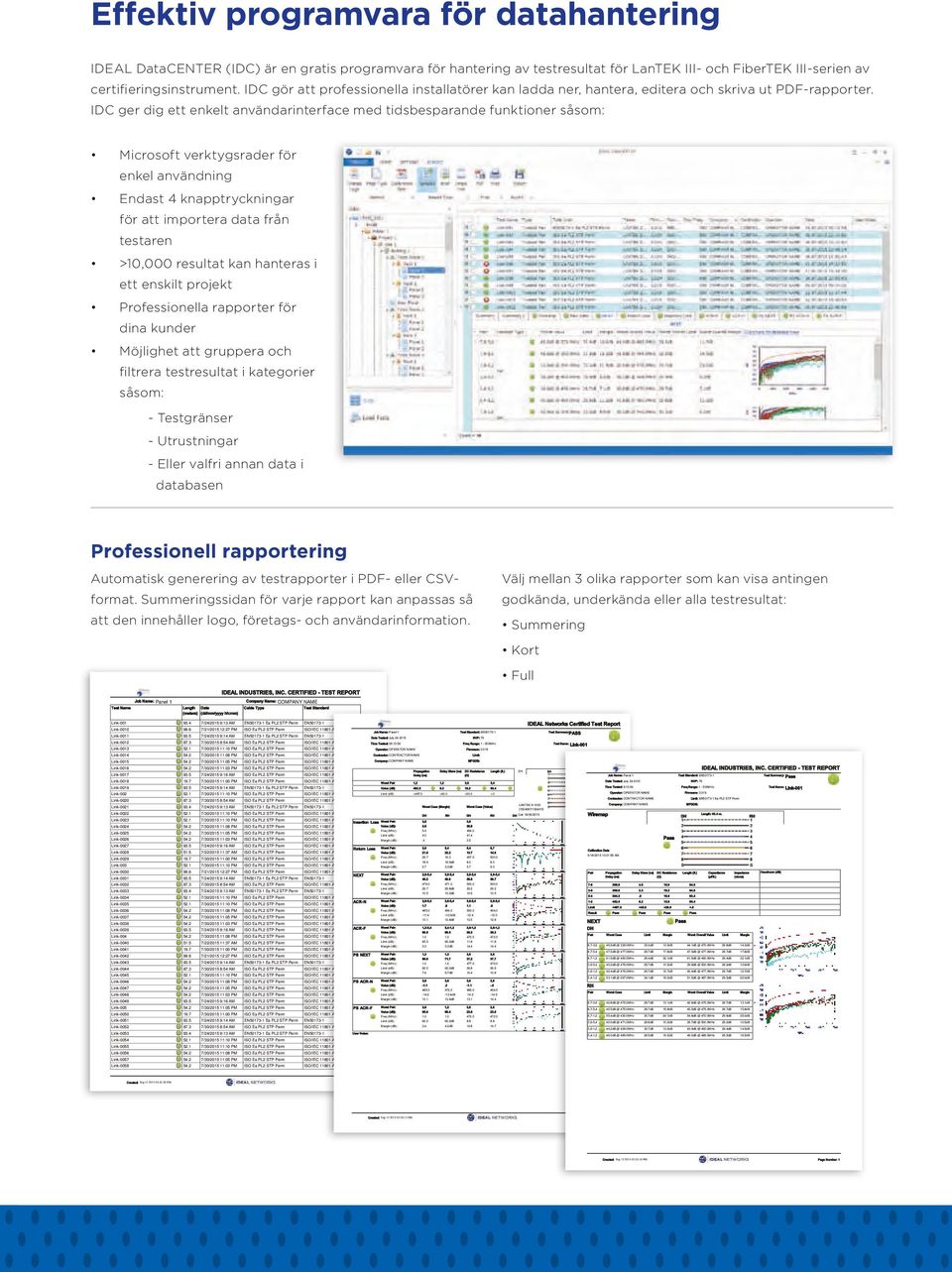

3 Effektiv programvara för datahantering IDEAL DataCENTER (IDC) är en gratis programvara för hantering av testresultat för LanTEK III- och FiberTEK III-serien av certifieringsinstrument. IDC gör att professionella installatörer kan ladda ner, hantera, editera och skriva ut PDF-rapporter. IDC ger dig ett enkelt användarinterface med tidsbesparande funktioner såsom: Microsoft verktygsrader för enkel användning Endast 4 knapptryckningar för att importera data från testaren >10,000 resultat kan hanteras i ett enskilt projekt Professionella rapporter för dina kunder Möjlighet att gruppera och filtrera testresultat i kategorier såsom: - Testgränser - Utrustningar - Eller valfri annan data i databasen Professionell rapportering Automatisk generering av testrapporter i PDF- eller CSVformat. Summeringssidan för varje rapport kan anpassas så att den innehåller logo, företags- och användarinformation. Välj mellan 3 olika rapporter som kan visa antingen godkända, underkända eller alla testresultat: Summering Kort Full IDEAL INDUSTRIES, INC. CERTIFIED - TEST REPORT Test Name Job Name: Panel 1 Company Name: COMPANY NAME Length Date Cable Type Test Standard (meters) (dd/mm/yyyy hh:mm) Link-001 Link-0010 Link-0011 Link-0012 Link /24/2015 9:13 AM 7/21/ :27 PM Job Name: Panel 1 Date Tested: July Time Tested: 09:13:54 Operator: OPERATOR NAME Test Standard: EN NVP: 79 Freq Range: 1-500MHz Firmware: IDEAL Networks Certified Test Report Test Summary: PASS Test Name: Link-001 Link-0014 Contractor: CONTRACTOR NAME Limit: Link-0015 Link-0016 Link-0017 Link-0018 Link-0019 Link-002 Link-0020 Link-0021 Link-0022 Link-0023 Link-0024 Link-0025 Link /24/2015 9:16 AM 7/30/ :00 PM 7/24/2015 9:13 AM Insertion Loss Company: COMPANY NAME Propagation Delay (ns) Delay Skew (ns) Worst Pair Value (db) Limit (db) <487.0 <43.0 <20.0 Worst Case (Margin) MFGDB: DC Resistance (Ω) Length (ft.) <.0 Worst Case (Value) LANTEK II-1000 [ / Cal: 18/06/2015 Wiremap Job Name: Panel 1 Date Tested: July Time Tested: 9:13:54 Operator: OPERATOR NAME Contractor: CONTRACTOR NAME Company: COMPANY NAME Pass Test Standard: EN NVP: 79 Freq Range: 1-500MHz Firmware: IDEAL INDUSTRIES, INC. CERTIFIED - TEST REPORT Limit: EN Ea PL2 STP Perm MFGDB: Length: m. Test Summary: Test Name: Pass Link-001 Link-0027 Link-0028 Link-0029 Link-003 Link-0030 Link /24/2015 9:16 AM 7/22/ :37 AM 7/30/ :00 PM 7/21/ :27 PM Return Loss NEXT dB dB , Calibration Date 6/18/ :31:56 AM Pair Propagation Delay (ns) Delay Skew (ns) DC Resistance (Ω) Length (ft.) Capacitance (pf/ft.) Impedance (ohms) Headroom (db) Link-0032 Link-0033 Link-0034 Link-0035 Link-0036 Link-0037 Link-0038 Link-0039 Link-004 7/24/2015 9:13 AM 7/24/2015 9:16 AM ACR-N ACR-F dB dB dB Limit <487.0 <43.0 <20.0 Result Pass Pass Pass NEXT Pair Worst Case Limit Pass <.0 Pass Margin Worst Overall Value Limit Margin Link-0040 Link-0041 Link-0042 Link-0043 Link-0044 Link-0045 Link-0046 Link-0047 Link-0048 Link-0049 Link-005 Link-0050 Link-0051 Link-0052 Link-0053 Link /22/ :37 AM 7/30/ :00 PM 7/21/ :27 PM 7/24/2015 9:16 AM 7/30/ :00 PM 7/24/2015 9:13 AM PS NEXT PS ACR-N PS ACR-F User Notes: dB dB dB dB dB dB dB dB ,7-8,7-8, Pair 8,7-8,7-8, MHz 477.0MHz 490.0MHz 476.0MHz 476.0MHz 297.0MHz Worst Case 475.0MHz 475.0MHz 430.0MHz 47MHz 429.0MHz 489.0MHz 33.0dB 29.4dB 34.1dB Limit 30.7dB 30.7dB 29.5dB 13.9dB 17.8dB 32.1dB 10.5dB 12.7dB 19.0dB 470.0MHz 477.0MHz 490.0MHz MHz 477.0MHz 487.0MHz 29.4dB 29.2dB 29.5dB 14.3dB 17.8dB 32.1dB 10.6dB 12.7dB 22.0dB Margin Worst Overall Value Limit Margin 13.1dB 15.8dB 24.7dB 10.2dB 13.5dB 16.5dB 475.0MHz 475.0MHz 470.0MHz MHz 490.0MHz 489.0MHz 29.2dB 29.4dB 29.5dB 13.1dB 15.8dB 25.0dB 10.5dB 14.5dB 16.5dB Link-0055 Link-0056 Link-0057 Link-0058 Created: Sep :42:26 PM 1/2 Created: Sep :26:13 PM Page Number: 1 Created: Sep :24:16 PM Page Number: 1

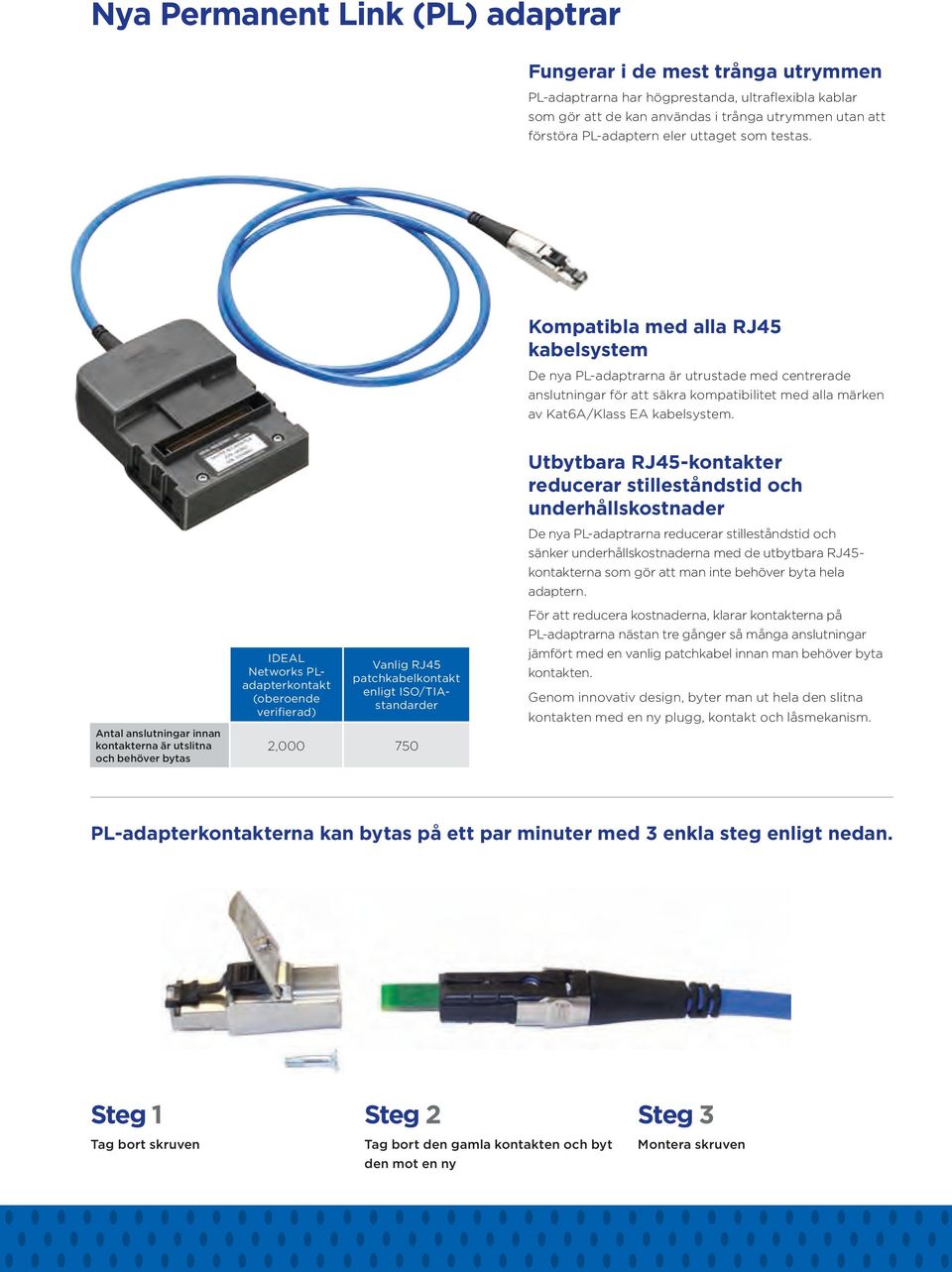

4 Nya Permanent Link (PL) adaptrar Fungerar i de mest trånga utrymmen PL-adaptrarna har högprestanda, ultraflexibla kablar som gör att de kan användas i trånga utrymmen utan att förstöra PL-adaptern eler uttaget som testas. Kompatibla med alla RJ45 kabelsystem De nya PL-adaptrarna är utrustade med centrerade anslutningar för att säkra kompatibilitet med alla märken av Kat6A/Klass EA kabelsystem. Utbytbara RJ45-kontakter reducerar stilleståndstid och underhållskostnader De nya PL-adaptrarna reducerar stilleståndstid och sänker underhållskostnaderna med de utbytbara RJ45- kontakterna som gör att man inte behöver byta hela adaptern. Antal anslutningar innan kontakterna är utslitna och behöver bytas IDEAL Networks PLadapterkontakt (oberoende verifierad) Vanlig RJ45 patchkabelkontakt enligt ISO/TIAstandarder 2, För att reducera kostnaderna, klarar kontakterna på PL-adaptrarna nästan tre gånger så många anslutningar jämfört med en vanlig patchkabel innan man behöver byta kontakten. Genom innovativ design, byter man ut hela den slitna kontakten med en ny plugg, kontakt och låsmekanism. PL-adapterkontakterna kan bytas på ett par minuter med 3 enkla steg enligt nedan. Steg 1 Tag bort skruven Steg 2 Tag bort den gamla kontakten och byt den mot en ny Steg 3 Montera skruven

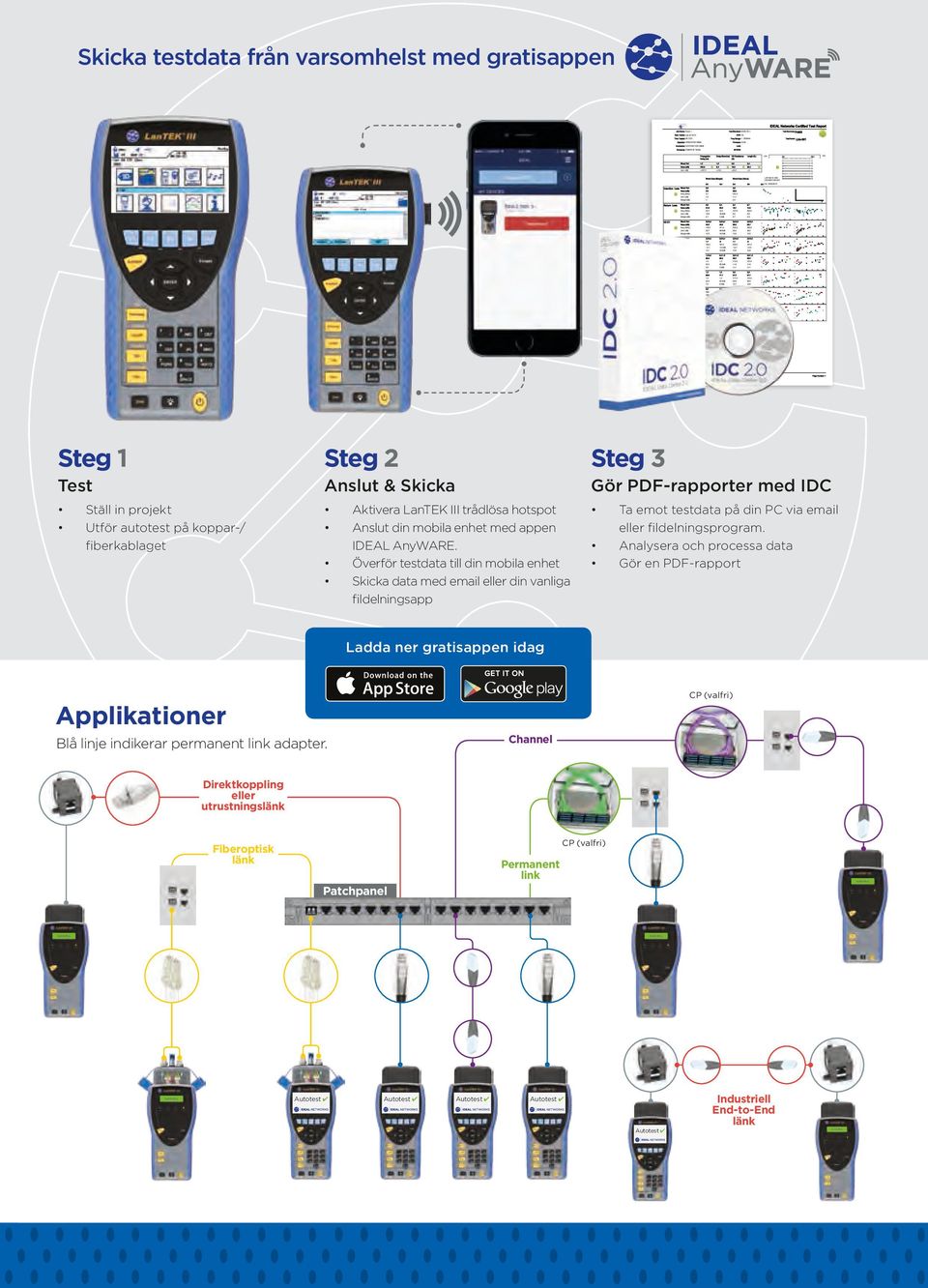

5 Skicka testdata från varsomhelst med gratisappen IDEAL Networks Certified Test Report Job Name: Panel 1 ACR-N ACR-F PS NEXT PS ACR-N PS ACR-F Delay Skew (ns) DC Resistance (Ω) Length (ft.) Worst Pair Value (db) Limit (db) <487.0 <43.0 <20.0 <.0 Worst Case (Margin) Worst Case (Value) LANTEK II-1000 [ / Cal: 18/06/2015 8, dB dB dB dB dB dB dB Link-001 Limit: MFGDB: Propagation Delay (ns) NEXT Test Name: Firmware: Company: COMPANY NAME Return Loss Test Summary: NVP: 79 Freq Range: 1-500MHz Operator: OPERATOR NAME Contractor: CONTRACTOR NAME Insertion Loss PASS Test Standard: EN Date Tested: July Time Tested: 09:13: dB dB dB dB dB dB User Notes: Created: Sep :26:13 PM Page Number: 1 Steg 1 Steg 2 Steg 3 Test Anslut & Skicka Gör PDF-rapporter med IDC Ställ in projekt Utför autotest på koppar-/ fiberkablaget Aktivera LanTEK III trådlösa hotspot Anslut din mobila enhet med appen IDEAL AnyWARE. Överför testdata till din mobila enhet Skicka data med eller din vanliga fildelningsapp Ta emot testdata på din PC via eller fildelningsprogram. Analysera och processa data Gör en PDF-rapport Ladda ner gratisappen idag CP (valfri) Applikationer Channel Blå linje indikerar permanent link adapter. Direktkoppling eller utrustningslänk CP (valfri) Fiberoptisk länk Permanent link Patchpanel Industriell End-to-End länk

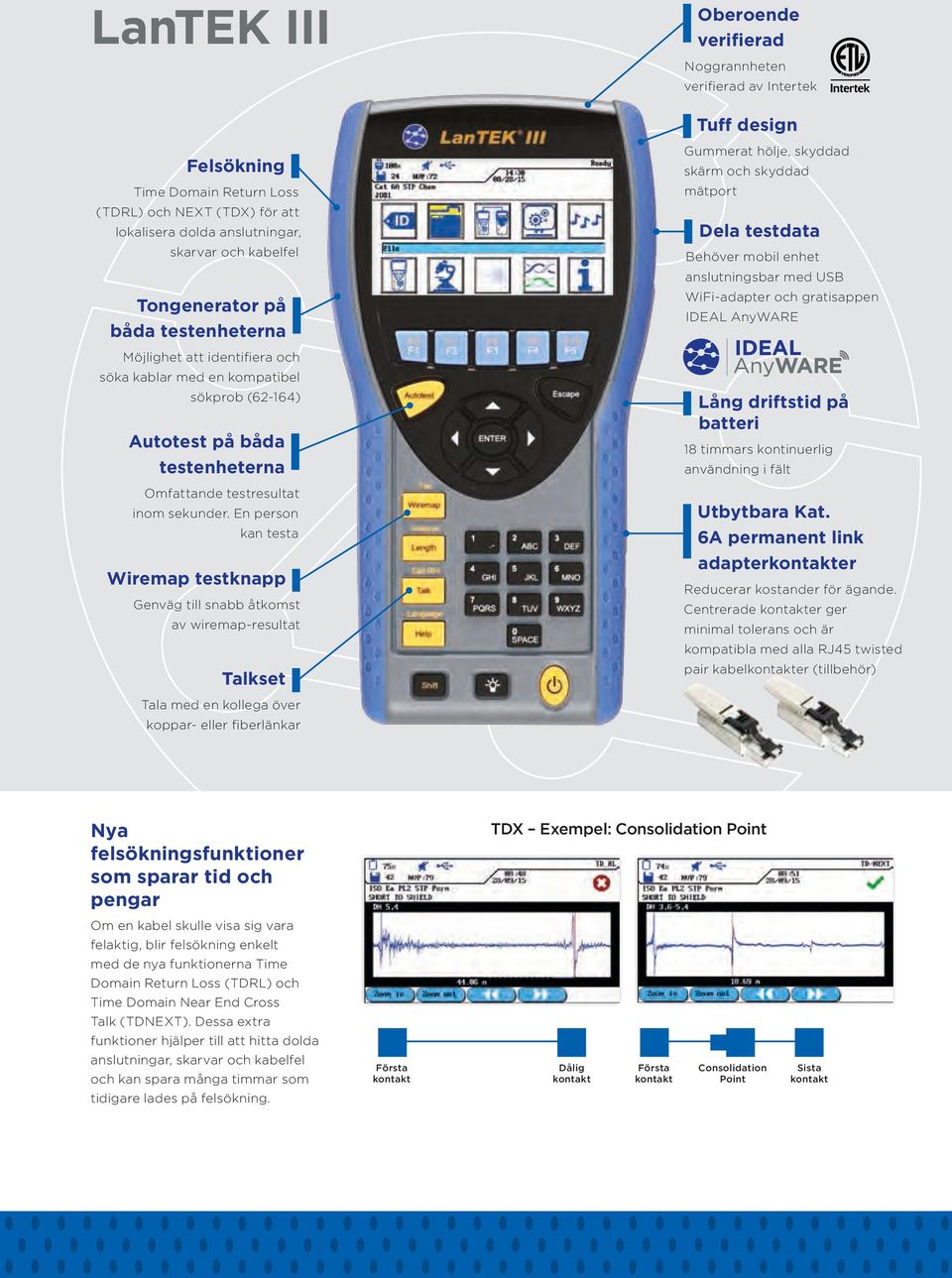

6 LanTEK III Oberoende verifierad Noggrannheten verifierad av Intertek Tuff design Felsökning Time Domain Return Loss (TDRL) och NEXT (TDX) för att lokalisera dolda anslutningar, skarvar och kabelfel Tongenerator på båda testenheterna Möjlighet att identifiera och söka kablar med en kompatibel sökprob (62-164) Autotest på båda testenheterna Omfattande testresultat inom sekunder. En person kan testa Wiremap testknapp Genväg till snabb åtkomst av wiremap-resultat Talkset Gummerat hölje, skyddad skärm och skyddad mätport Dela testdata Behöver mobil enhet anslutningsbar med USB WiFi-adapter och gratisappen IDEAL AnyWARE Lång driftstid på batteri 18 timmars kontinuerlig användning i fält Utbytbara Kat. 6A permanent link adapterkontakter Reducerar kostander för ägande. Centrerade kontakter ger minimal tolerans och är kompatibla med alla RJ45 twisted pair kabelkontakter (tillbehör) Tala med en kollega över koppar- eller fiberlänkar Nya felsökningsfunktioner som sparar tid och pengar TDX Exempel: Consolidation Point Om en kabel skulle visa sig vara felaktig, blir felsökning enkelt med de nya funktionerna Time Domain Return Loss (TDRL) och Time Domain Near End Cross Talk (TDNEXT). Dessa extra funktioner hjälper till att hitta dolda anslutningar, skarvar och kabelfel och kan spara många timmar som Första kontakt Dålig kontakt Första kontakt Consolidation Point Sista kontakt tidigare lades på felsökning.

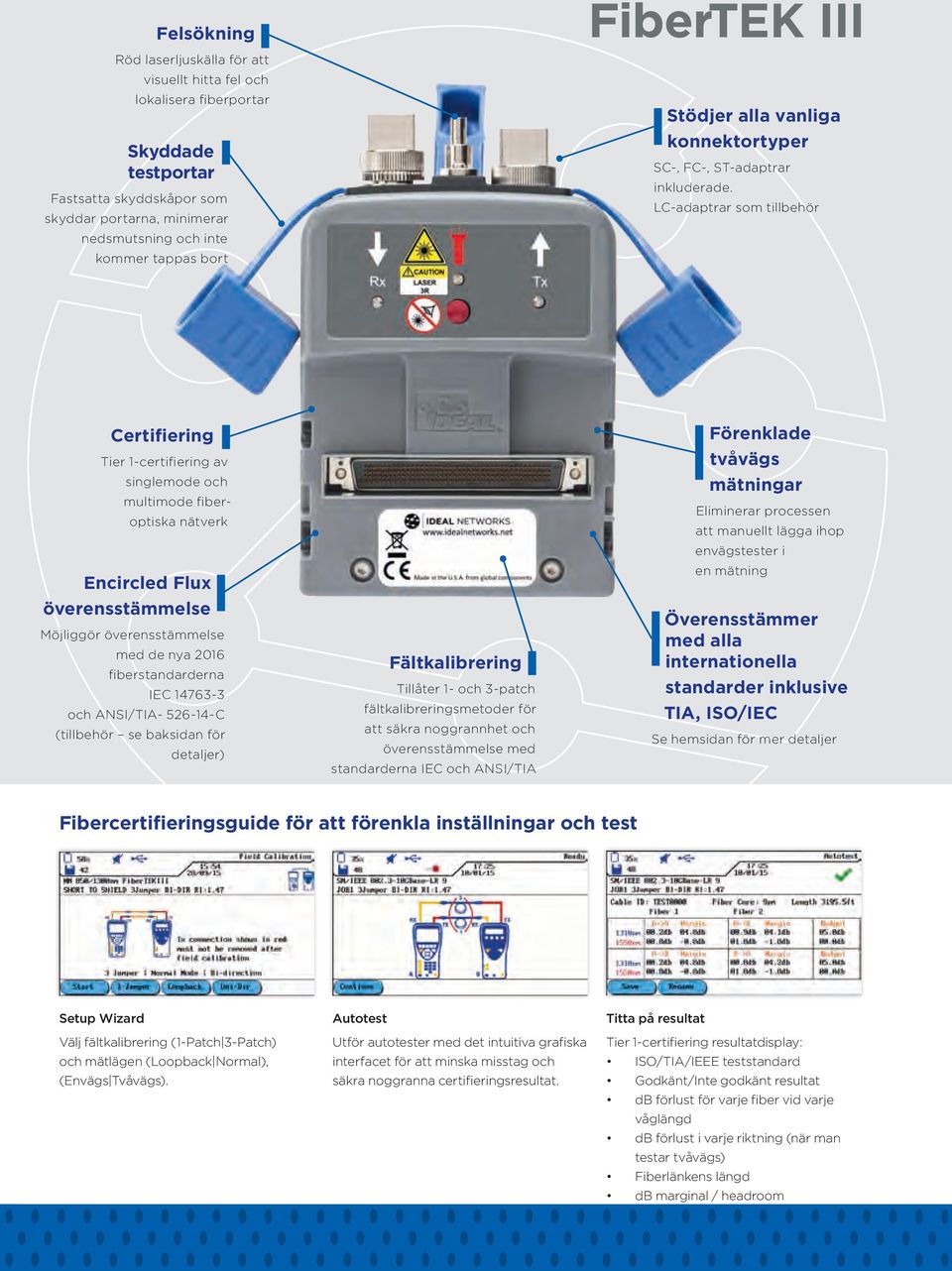

7 Felsökning Röd laserljuskälla för att visuellt hitta fel och lokalisera fiberportar Skyddade testportar Fastsatta skyddskåpor som skyddar portarna, minimerar nedsmutsning och inte kommer tappas bort FiberTEK III Stödjer alla vanliga konnektortyper SC-, FC-, ST-adaptrar inkluderade. LC-adaptrar som tillbehör Certifiering Tier 1-certifiering av singlemode och multimode fiberoptiska nätverk Encircled Flux överensstämmelse Möjliggör överensstämmelse med de nya 2016 fiberstandarderna IEC och ANSI/TIA C (tillbehör se baksidan för detaljer) Fältkalibrering Tillåter 1- och 3-patch fältkalibreringsmetoder för att säkra noggrannhet och överensstämmelse med standarderna IEC och ANSI/TIA Förenklade tvåvägs mätningar Eliminerar processen att manuellt lägga ihop envägstester i en mätning Överensstämmer med alla internationella standarder inklusive TIA, ISO/IEC Se hemsidan för mer detaljer Fibercertifieringsguide för att förenkla inställningar och test Setup Wizard Välj fältkalibrering (1-Patch 3-Patch) och mätlägen (Loopback Normal), (Envägs Tvåvägs). Autotest Utför autotester med det intuitiva grafiska interfacet för att minska misstag och säkra noggranna certifieringsresultat. Titta på resultat Tier 1-certifiering resultatdisplay: ISO/TIA/IEEE teststandard Godkänt/Inte godkänt resultat db förlust för varje fiber vid varje våglängd db förlust i varje riktning (när man testar tvåvägs) Fiberlänkens längd db marginal / headroom

8 LanTEK III Kopparcertifierare FiberTEK III Fibercertifierare Beställningsinformation Beställningsinformation Kit innehåller Kit innehåller R R R R LanTEK III-500MHz (testadaptrar beställs separat) Inkluderar 500 MHz kabelcertifierare. TIA/EIA kategori 6A/ ISO Klass EA. LanTEK III display/remote handsets, Li-ion batteri (2), nätadapter (2), USB-kabel, headset (2), bärrem (2), snabbguide, väska, USB WiFiadapter (1) LanTEK III-1000MHz (testadaptrar beställs separat) Inkluderar 1000 MHz kabelcertifierare. TIA/EIA kategori 6A/ ISO Klass EA. LanTEK III display/remote handsets, Li-ion batteri (2), nätadapter (2), USB-kabel, headset (2), bärrem (2), snabbguide, väska, USB WiFiadapter (1) LanTEK III-500MHz (inklusive PL-adaptrar) Inkluderar 500 MHz kabelcertifierare. TIA/EIA kategori 6A/ ISO Klass EA. LanTEK III display/remote handsets, Li-ion batteri (2), nätadapter (2), USB-kabel, headset (2), bärrem (2), snabbguide, väska, USB WiFiadapter, permanent link adapter - R (2) LanTEK III-1000MHz (inklusive PL-adaptrar) Inkluderar 1000 MHz kabelcertifierare. TIA/EIA kategori 6A/ ISO Klass EA. LanTEK III display/remote handsets, Li-ion batteri (2), nätadapter (2), USB-kabel, headset (2), bärrem (2), snabbguide, väska, USB WiFiadapter, permanent link adapter - R (2) TRADE Trade-In av valfri KAT5 (och högre) kabelcertifierare till en LanTEK III-500MHz TRADE Trade-In av valfri KAT5 (och högre) kabelcertifierare till en LanTEK III-1000MHz R R R FiberTEK III-MM LED Kit Inkluderar två multimode FiberTEK IIImoduler, låsbar väska, SC-, FC-, ST-adaptrar för modulerna (2), SC-SC patchkablar, 6x 50μm MMF överensstämmer med ISO/IEC , snabbguide. Kompatibel med LanTEK II. FiberTEK III-SM Laser Kit Inkluderar två singlemode FiberTEK IIImoduler, låsbar väska, SC-, FC-, ST-adaptrar för modulerna (2), SC-SC patchkablar, 6x 9μm MMF överensstämmer med ISO/IEC , snabbguide. Kompatibel med LanTEK II. FiberTEK III-MM LED & SM Laser Kit Inkluderar två multimode FiberTEK III-moduler, två singlemode FiberTEK III-moduler, låsbar väska, SC-, FC-, ST-adaptrar för modulerna (2), SC-SC patchkablar, 6 x 9μm, 6 x 50μm överensstämmer med ISO/IEC , snabbguide. Kompatibel med LanTEK II. FiberTEK III-modulerna är kompatibla med med LanTEK II. Tillbehör till FiberTEK III R R R Beskrivning R FT III-Väska (1) FT III-Set med SC-, FC- och ST-adaptrar FT III-Encircled Flux 50/125μm kabel SC - SC FT III-Encircled Flux 50/125μm kabel SC - LC Adaptrar och övriga tillbehör till LanTEK III Fiberrengöringskit inkluderar: Dammfria servietter, fuktade servietter, bomullssuddar och en påse med blixtlås Beskrivning R LT III-KAT6A RJ45 permanent link adapter (1) R LT III-KAT5e/6 RJ45 channel link adapter (1) R LT III-KAT6A RJ45 channel link adapter (1) R LT III-KAT7A TERA universal adapter (1) R LT III-KAT7A EC7 universal adapter (1) R LT III-KCAT7A GG45 universal adapter (1) R LT III-Koax adapter (1) R LT III-Coax kalibreringskabel R LT III-KAT6A PLA utbyteskontakter (par) R LT III-Industriellt Ethernet kit LanTEK III CAREPLAN s LANTEK-1Y LANTEK-2Y LANTEK-3Y Beskrivning Careplan 1 år Careplan 2 år Careplan 3 år CAREPLAN s inkluderar följande: Standardreparationer, en fri kalibrering per år, låneinstrument om instrumentav någon anledning skulle sluta att fungera, hämtning och lämning på plats, gratis firmware- och hårdvaruuppdateringar inom instrumentet originalspecifikationer, fri teknisk support och LAN Careplan certifikat LAN Careplan certificate. Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S. and other countries. App Store is a service mark of Apple Inc. Android is a trademark of Google Inc. All Rights Reserved. IDEAL, IDEAL NETWORKS, LanTEK, FiberTEK and the IDEAL AnyWARE logos are trademarks or registered trademarks of IDEAL INDUSTRIES LIMITED or IDEAL INDUSTRIES, INC. IDEAL INDUSTRIES NETWORKS DIVISION Unit 3, Europa Court, Europa Boulevard, Warrington, Cheshire, WA5 7TN, UK. Tel. +44 (0) Fax. +44 (0) uksales@idealnwd.com A subsidiary of IDEAL INDUSTRIES INC. Specificationerna kan ändras utan förvarning. E&OE IDEAL Networks 2015 Publikations nr.: , Rev. 1
