3 TEKNIK BAKVATTENVENTILER Allmänt Klimatförändringarna medför kraftiga regnskurar. Frekvensen av häftiga regn ökar i Europa. Med detta menas inte nödvändigtvis att den totala regnmängden över året ökar utan att dess intensitet har ökat. Perioder av häftiga regn följt av långa perioder av torka är en trend som kan observeras över hela världen. Extremt häftiga regn av denna typ bildar avrinning som överskrider de kommunala avloppsledningarnas kapacitet, särskilt om ledningarna är av s.k. kombinerad typ som betjänar både dag- och spillvatten. När detta inträffar kan spillvattnet i de kommunala avloppsledningarna stiga till en sådan höjd att det rinner ut genom nedstigningsbrunnar och ut på gator och vägar. Servisledningar anslutna till huvudledningen påverkas också och anslutna fastigheters källare som ligger under dämningsnivån översvämmas med avloppsvatten. Avloppsledningarna i en allmän anläggning är dimensionerade för att avleda vissa maxflöden som uppträder med vissa mellanrum. Inte för att avleda extrema regnflöden. Skydd av sanitära installationer under dämningsnivån Enligt SS-EN behöver endast sanitära installationer under dämningsnivån skyddas mot bakvatten. Bakvattenventiler skall därför installeras så att avloppsvatten ovanför dämningsnivån kan passera förbi. SS-EN kräver därför att alla installationer ovanför dämningsnivån skall ha naturligt självfall. Detta inkluderar även takavlopp och dess ledningar. Om anläggningen projekteras så att de högre liggande utslagsställena belastar bakvattenventilerna kan detta förorsaka översvämningar vid stängd ventil. Av denna orsak får man inte installera bakvattenventil i fastighetens huvudledning. FEL Dämningsnivån Dämningsnivån är definierad som den högsta möjliga spillvattennivån på en specifik plats i ett kommunalt avloppssystem enligt SS-EN Spillvatten installationer självfallssystem inomhus. När kan bakvatten uppträda? Bakvatten kan uppträda vid häftiga regnväder, vid stopp i rörledning, rörbrott, när rörledningar rengörs och spolas eller pumpstopp, om avloppssystemet är anslutet till en pumpstation. Bakvatten kan påverka kombinerat avloppssystem likaväl som separata avloppssystem och vid dämning söka sig andra vägar, exempelvis in i servisledningar till fastigheter och rinna ut genom sanitära installationer som ligger under dämningsnivån och då förorsaka översvämning. Detta kan förorsaka omfattande skador på byggnad och inredning. Den kritiska dämningsnivån definieras enligt SS-EN normalt som gatunivån ovanför avloppsledningen (om ingen annan punkt är speciellt angiven). RÄTT 53

4 Definition av avlopp Vi kallar normalt allt avloppsvatten för avlopp men det finns en terminologi för detta: Dagvatten eller regnvatten är vatten från snö- eller regnfall. Gråvatten är fekaliefritt och är exempelvis vatten från tvättställ, dusch, tvättmaskin och disk. Svartvatten är fekaliehaltigt och är vatten från urinaler och vattenklosetter. Observera att det är skillnad på användningsområde för bakvattenventiler för fekaliehaltigt avloppsvatten och bakvattenventiler för fekaliefritt avloppsvatten. Om avloppsvattnet kommer från industri bör man ta ett analysprov för att kontrollera dess sammansättning. Hur fungerar en bakvattenventil? En bakvattenventil definieras som en passiv säkerhet för bakvatten. Bakvattenventil för fekaliefritt avloppsvatten har en eller flera klaffar som tätar mot sitt säte. Normalt är klaffen stängd men öppnar för vattenflödet i ledningen. Vid bakvatten tätar klaffarna mot sitt säte. Bakvattenventil för fekaliehaltigt avloppsvatten har normalt öppna klaffar. Vid bakvatten påverkas klaffarna av en motor som via en sond känner den förhöjda vattennivån och stänger klaffarna inom 60 sekunder. Regnvatten Avloppsvatten Gråvatten fekaliefritt avloppsvatten Svartvatten fekaliehaltigt avloppsvatten ACO Triplex ACO Quatrix 54

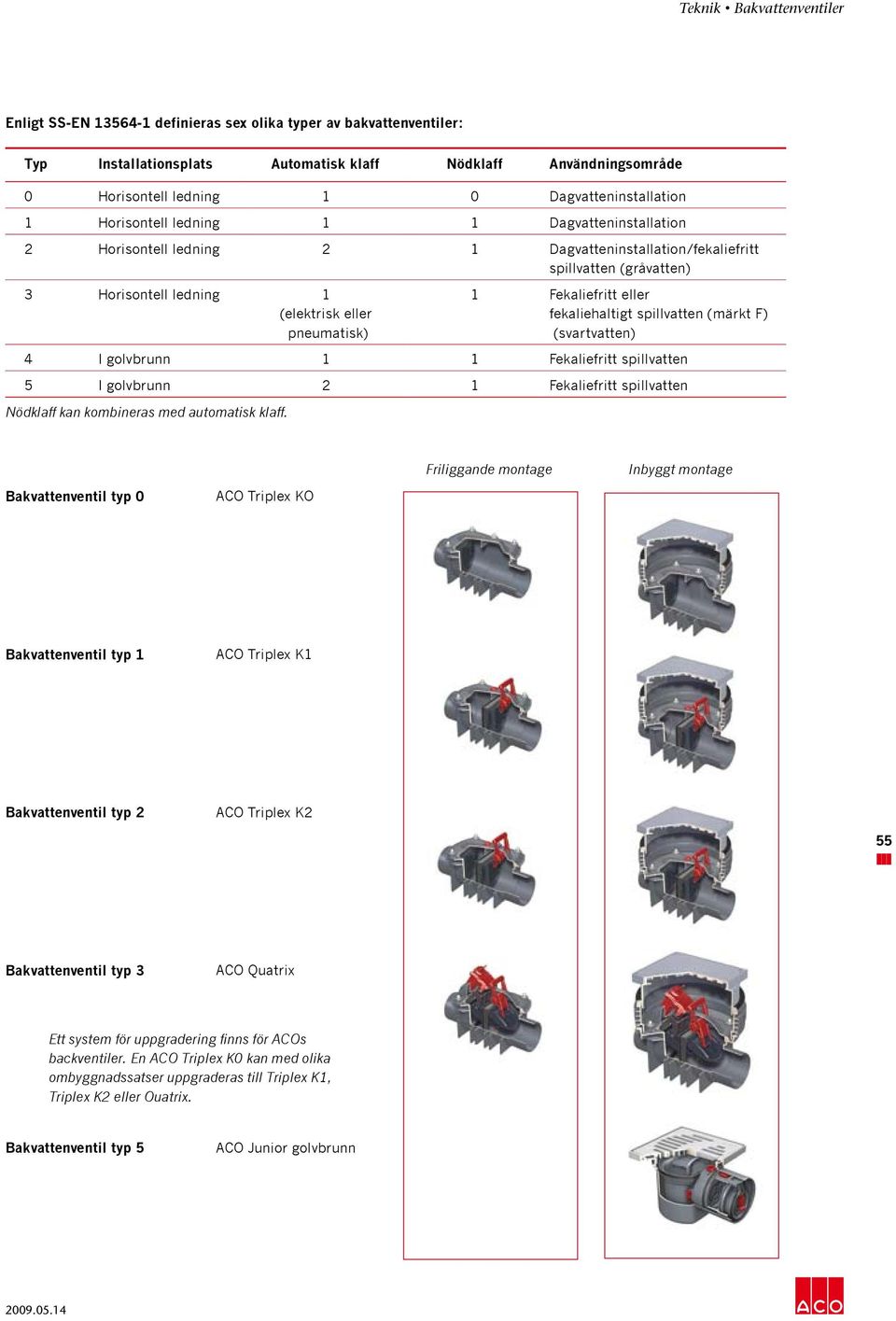

5 Enligt SS-EN definieras sex olika typer av bakvattenventiler: Typ Installationsplats Automatisk klaff Nödklaff Användningsområde 0 Horisontell ledning 1 0 Dagvatteninstallation 1 Horisontell ledning 1 1 Dagvatteninstallation 2 Horisontell ledning 2 1 Dagvatteninstallation/fekaliefritt spillvatten (gråvatten) 3 Horisontell ledning 1 (elektrisk eller pneumatisk) 1 Fekaliefritt eller fekaliehaltigt spillvatten (märkt F) (svartvatten) 4 I golvbrunn 1 1 Fekaliefritt spillvatten 5 I golvbrunn 2 1 Fekaliefritt spillvatten Nödklaff kan kombineras med automatisk klaff. Bakvattenventil typ 0 ACO Triplex KO Friliggande montage Inbyggt montage Bakvattenventil typ 1 ACO Triplex K1 Bakvattenventil typ 2 ACO Triplex K2 55 Bakvattenventil typ 3 ACO Quatrix Ett system för uppgradering finns för ACOs backventiler. En ACO Triplex K0 kan med olika ombyggnadssatser uppgraderas till Triplex K1, Triplex K2 eller Ouatrix. Bakvattenventil typ 5 ACO Junior golvbrunn

6 56 Normer och regler Allmänt Boverkets byggregler BBR 6.641: Spillvatteninstallationer skall utformas så att spillvatten kan avledas utan att installationen eller avloppsanläggningen skadas samt att dess funktion påverkas. Fastighetsägarens ansvar Kommunal myndighet kan inte hållas ansvarig för skada som vållas av bakvatten utan fastighetsägaren får själv bära kostnaden (SS-EN ). Möjlighet att försäkra sig mot skada till följd av bakvatten finns och försäkringsbolagen ersätter fortfarande skadan men självrisken är också mycket hög. Normer SS-EN som beskriver Spillvatteninstallationer Självfallssystem inomhus SS-EN beskriver bakvattenventiler, konstruktion, test och underhåll. Temperaturbeständighet Bakvattenventiler måste ha en temperaturbeständighet svarande mot fastighetens avloppsvatten. För typ 0, 1, 2 och 3 upp till en temperatur av 75 C. För typ 4 och 5 upp till en temperatur av 93 C. Passiv eller aktiv säkerhet mot bakvatten Källaravlopp med bakvattenventiler klassificeras som passiv säkerhet mot bakvatten där ordet passiv refererar till att bakvattenventilens klaffar ligger passiva mot ett säte och endast öppnar för det flöde som kommer inifrån rörledningen. För att detta skall fungera erfordras självfall till kommunal avloppsledning. Aktiv säkerhet mot bakvatten är å andra sidan en anläggning med avloppspumpar och pumpstation. Aktiv säkerhet mot bakvatten kräver extern energi för att förflytta spilleller dagvatten mot bakvatten. Projekteringsanvisningar Skydda samtliga utslagsställen som ligger under dämningsnivån mot bakvatten. Projektera anläggningen så att avloppsvatten från utslagsställen över dämningsnivån inte belastar bakvattenventilerna. Avloppsvatten från högre liggande utslagsställen kan förorsaka översvämning vid stängd bakvattenventil. Projektera aldrig för bakvattenventil i fastighetens huvudledning. Välj rätt bakvattenventil. Att välja fel ventil för fekaliehaltigt avloppsvatten kommer att resultera i stopp i avloppsledningen. Endast bakvattenventil typ 3F är godkänd för fekaliehaltigt avloppsvatten. Bakvattenventil som är elektriskt ansluten (typ 3F) får inte användas förrän den är elektriskt inkopplad och testad. Alternativt skall bägge ventilklaffarna tas bort under byggtiden. Förhindra att de utslagsställen som bakvattenventilen betjänar kan användas vid stängd ventil. Bakvattenventil typ 3F kan manövrera en magnetventil från den potentialfria utgången i sitt styrskåp. Bakvattenventiler måste monteras så att de är åtkomliga för inspektion och service. Förhöjningsdelar finns för bakvattenventiler i golv. Vid förläggning utomhus måste bakvattenventilen monteras i special- eller nedstigningsbrunn för inspektion och service. Före- och efter motorstyrda bakvattenventiler måste finnas en raksträcka på minst en meter. Inga anslutningar får förekomma på denna sträcka. Anledningen är att det annars kan uppstå ett turbulent flöde som ventilens sond uppfattar som bakvatten varvid ventilen stänger. Det är viktigt för brukarens säkerhet att föreskriven rutinmässig kontroll och service innehålls. Service, intervaller och omfattning se medföljande drift- och skötselanvisningar för respektive produkt. Inspektion och service Allmänt Bakvattenventiler måste underhållas och inspekteras regelbundet för att garantera säker drift och detta måste ligga i brukarens intresse. Underhåll måste utföras i enlighet med gällande standard och enligt tillverkarens anvisningar. Som tillägg till en professionell installation är det därför viktigt att påpeka att underhåll av bakvattenventilen utförs av utbildad personal. Golvbrunn med bakvattenventilfunktion Golvbrunnar med bakvattenventilfunktion måste inspekteras visuellt och nödavstängningsklaffens funktion måste manövreras av brukaren, en gång per månad för att kontrollera att den fungerar perfekt, enligt SS-EN Bakvattenventilfunktionen bör servas av utbildad personal var sjätte månad. Service inkluderar rengöring, kontroll att den fungerar perfekt och utbyte av eventuellt defekta delar. Funktionstest med provtryckningsrör skall utföras i enlighet med SS-EN

7 Funktionstest med provtryckningsrör Nödavstängningsventilen låses i stängt läge, proppen som sitter i provtryckningsförskruvningen demonteras och provtryckningsröret monteras. Under detta test skall provtryckningsröret fyllas med vatten. Om ventilen läcker ut vatten till en höjd av 100 mm under 10 minuter skall röret fyllas igen så att vattenpelaren åter är 100 mm. Bakvattenventilen anses fungera om man inte behöver fylla på mer än 500 cm 3 vatten under en tidsperiod av 10 minuter. Bakvattenventil för fekaliefritt avloppsvatten Bakvattenventil för fekaliefritt avloppsvatten underhålls som beskrivet till höger. Bakvattenklaffarna skall därför kontrolleras en gång per månad av brukaren och nödavstängningsklaffen manövreras (låsas och låsas upp). Service skall utföras minst två gånger per år av utbildad personal. Det första steget är att demontera bakvattenventilens lock. Detta görs genom att demontera sex st skruvar. Bakvattenventilklaffarna skall tas ut rengöras och kontrolleras. Efter att även ha rengjort ventilhuset kan klaffarna återmonteras och locket skruvas fast, se bilder. Täthet av bakvattenventilen testas i enlighet med SS-EN enligt ovan beskrivet. n Bakvattenventil för fekaliehaltigt avloppsvatten. Bakvattenventil för fekaliehaltigt avloppsvatten skall underhållas på samma sätt som för bakvattenventil för fekalifritt avloppsvatten. Service skall utföras minst två gånger per år av utbildad kvalificerad tekniker. Detta innebär demontering av ventilens lock och bakvattenklaffar. Ventilhuset skall spolas och rengöras före återmontering av klaffar och lock. Funktionskontroll av klaffar och klaffmotor skall utföras. Täthetstest utförs på liknande sätt som för bakvattenventil ovan. Först låses nödavstängningsventilen i stängt läge och sedan stängs den motordrivna klaffen genom att trycka på avsedd knapp på styrskåpet. Sedan utförs täthetsprovning lika tidigare beskrivet. Efter täthetsprovningen skall sedan den motordrivna klaffen öppnas och nödavstängningsklaffen öppnas manuellt. 57
