3M DBI-SALA 8 mm permanent horisontellt säkerhetssystem.

Transkript

1 3M DBI-SALA 8 mm permanent horisontellt säkerhetssystem.

2 Vi har arbetat inom din industri i decennier! Personalen utsätts för risker varje dag, men arbetet med att säkerställa deras säkerhet börjar långt tidigare. Vi på 3M Fallskydd arbetar hårt för att förstå utmaningarna du står inför innan vi designar din utrustning. Det är så vi uppfyller kraven för att producera ett brett och innovativt sortiment av högkvalitativa fallskyddsutrustningar för några av världens viktigaste industrier. När man inte kan undvika att arbeta på hög höjd och andra skyddsmetoder inte är tillgängliga, så förlitar sig många på horisontella fallskyddssystem. 3M DBI-SALA permanenta horisontella säkerhetssystem kan användas för att arbeta fallhindrande eller fallskyddande och är lämpliga för flera användningsområden. De ger användaren fullständig rörelsefrihet att utföra arbetet oavbrutet i en kontinuerlig rak linje och runt hörn, förutsatt att en lämplig struktur finns tillgänglig för installation av systemet. 2 3M Fall Protection

3 Innehåll. Vägg- och golvanvändning 4-5 Överliggande system 6-7 Nytt beräkningsprogram 8 Energiabsorbenter 9 Installationsexempel - vägg och överliggande system 10 Komponentkompatibilitet 11 Systemkomponenter Rekommenderade 3M produkter

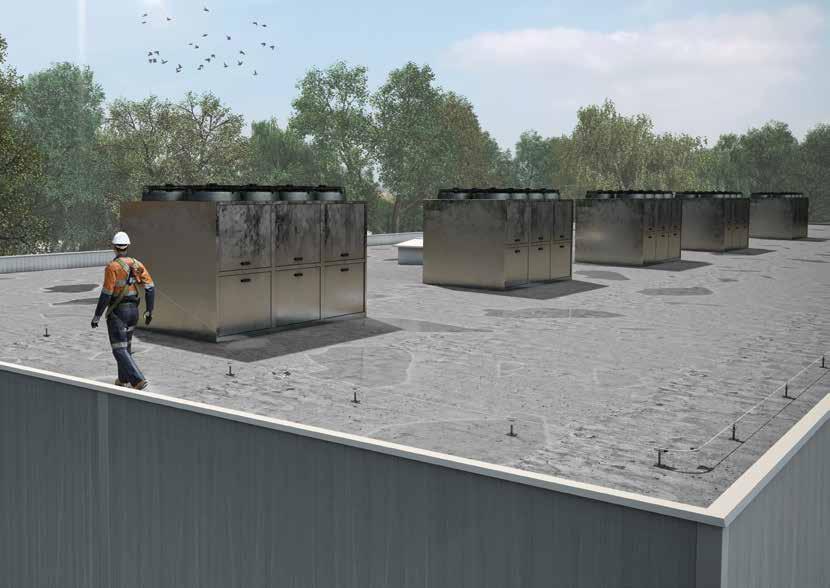

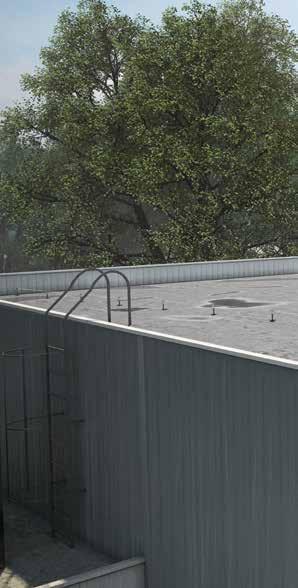

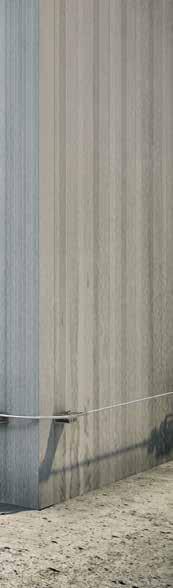

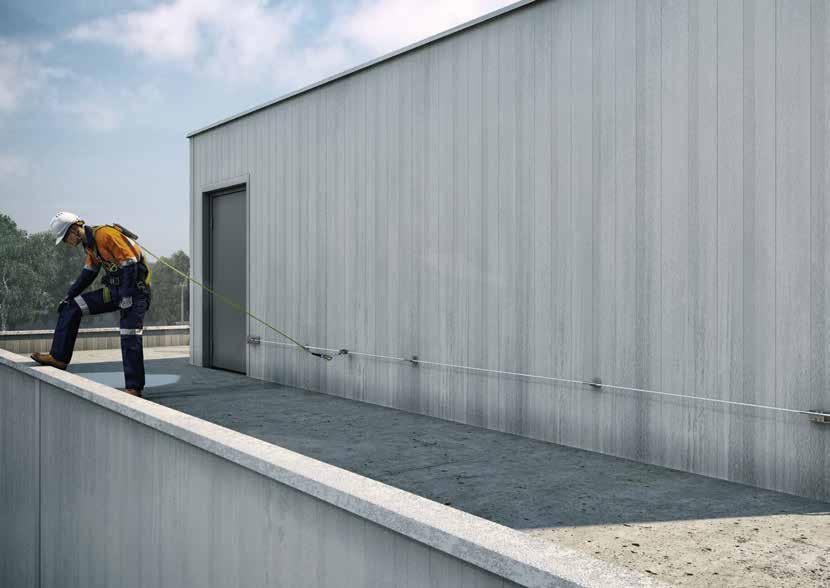

4 Systemfunktioner och fördelar. Den patenterade absorberingsteknologin tillhandahåller förutsägbar linjär högkapacitetsprestanda Kostnadsfritt molnbaserat beräkningsprogram för att stödja systemet Spänningsverktyg som gör det snabbt och enkelt att spänna DBI-SALA 8 mm horisontella system De olika monteringsfästena tillåter enklare rörlighet runt hörn samt längs byggnadskonturen Glidskon har en stor D-ring för enkel anslutning Kort hjulbas på den överliggande glidskon möjliggör en smidig förflyttning runt hörn 316 rostfria stålkomponenter ger långvarig korrosionsbeständighet * Systemet har testats enligt: - EN 795:2012 typ C - CEN TS 16415:2013 typ C - och uppfyller kraven enligt OSHA Varje system tillåter upp till maximalt fyra användare. Alla användare har möjlighet att arbeta inom ett spann. Systemet tillåter en högre arbetsbelastning inom ett specifikt spann. Vägg- och golvanvändning. Passar bäst för moderna byggprojekt, renoveringar och industriella säkerhetstillämpningar Kan fästas på stålbalkar, betong- och tegelmurverk Lämplig att användas på äldre takkonstruktioner i kombination med monterade förankringspunkter ** Tillåter upp till 15 m spann mellan stödpunkterna för flera användare. 4 3M Fall Protection * Vissa aggressiva miljöer kan korrodera och missfärga rostfritt stål ** Stöds inte av 3M Fallskydd.

5

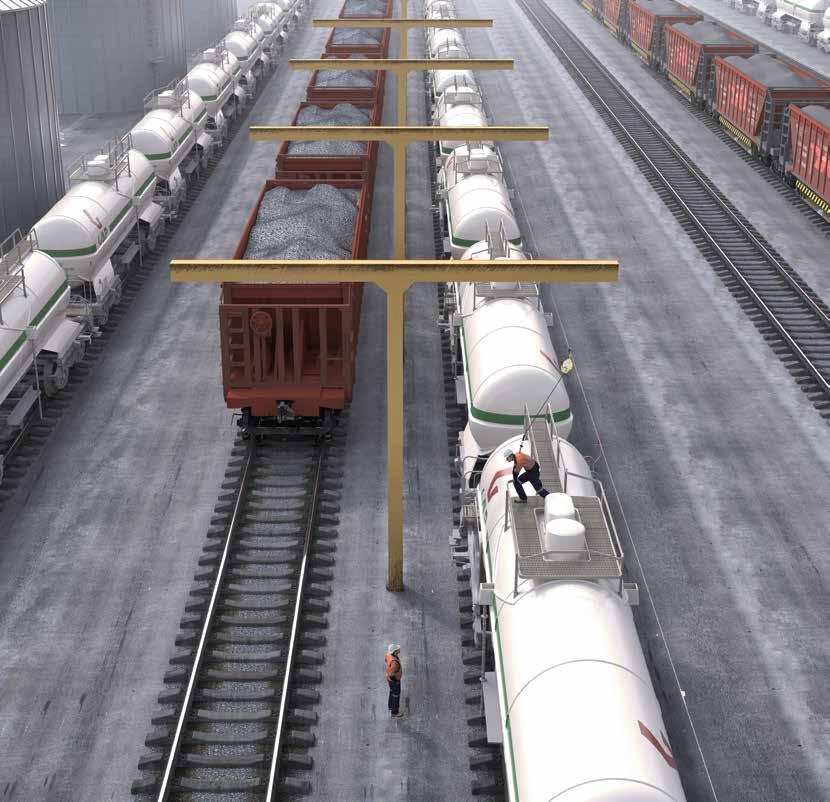

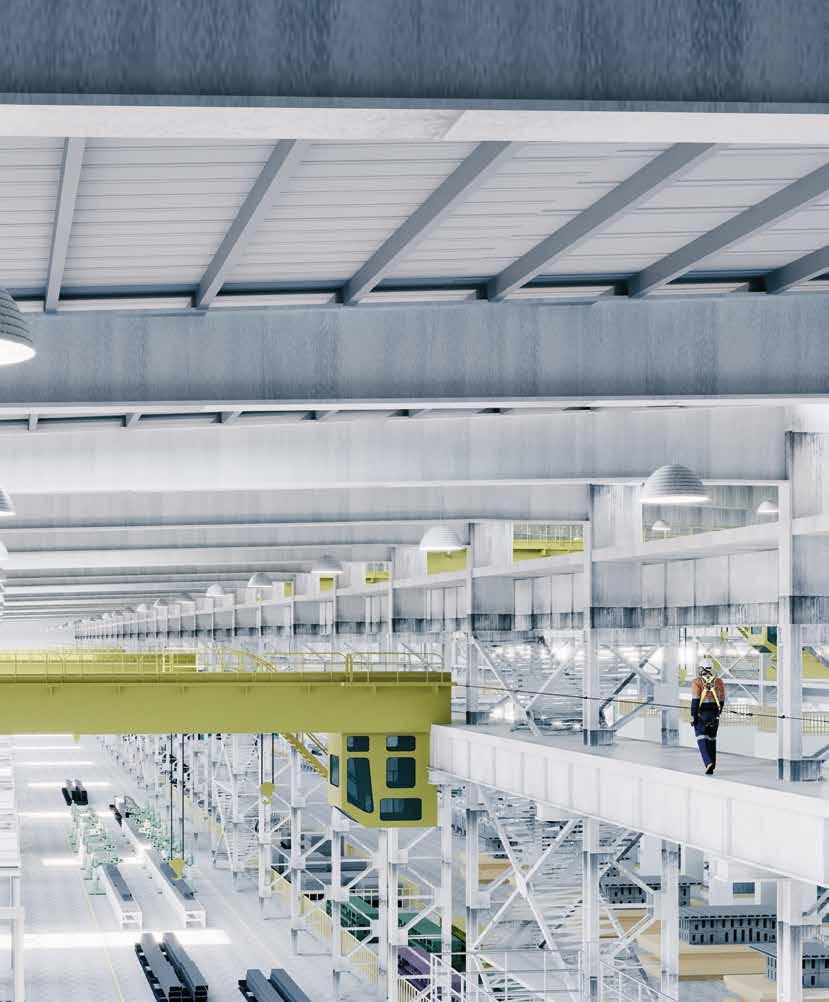

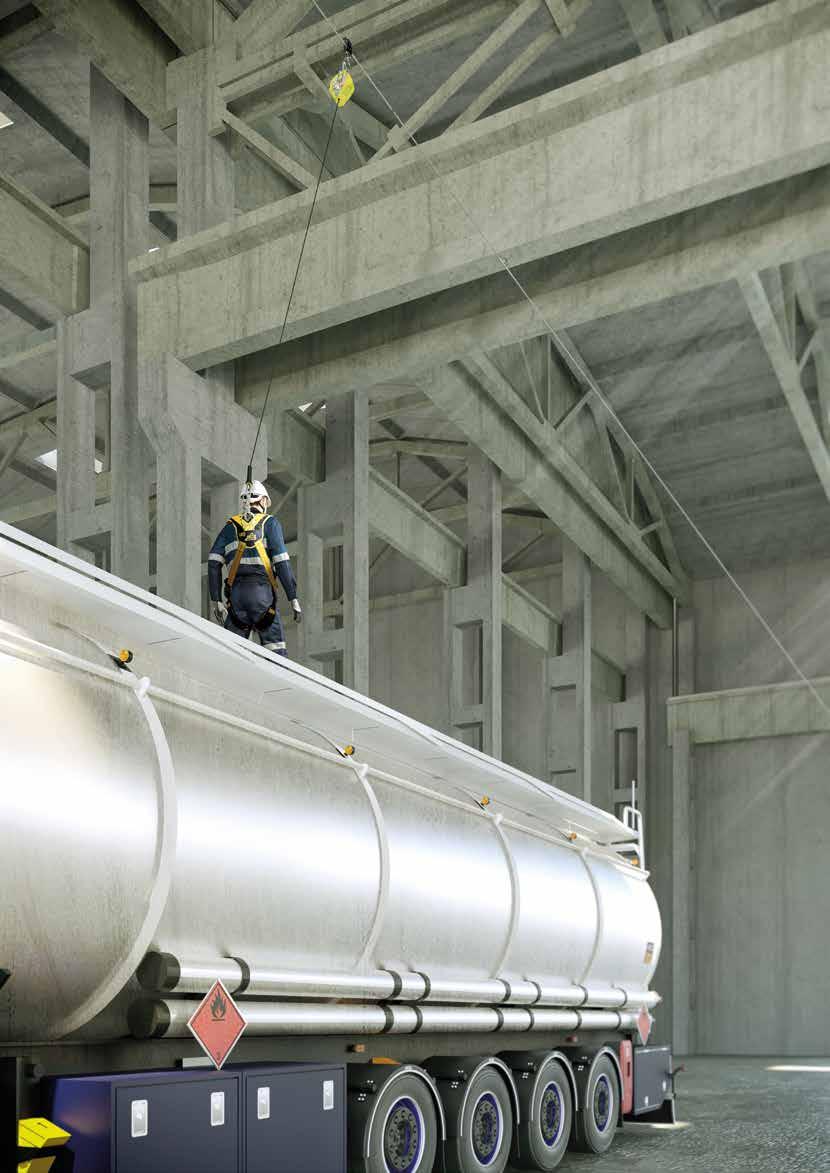

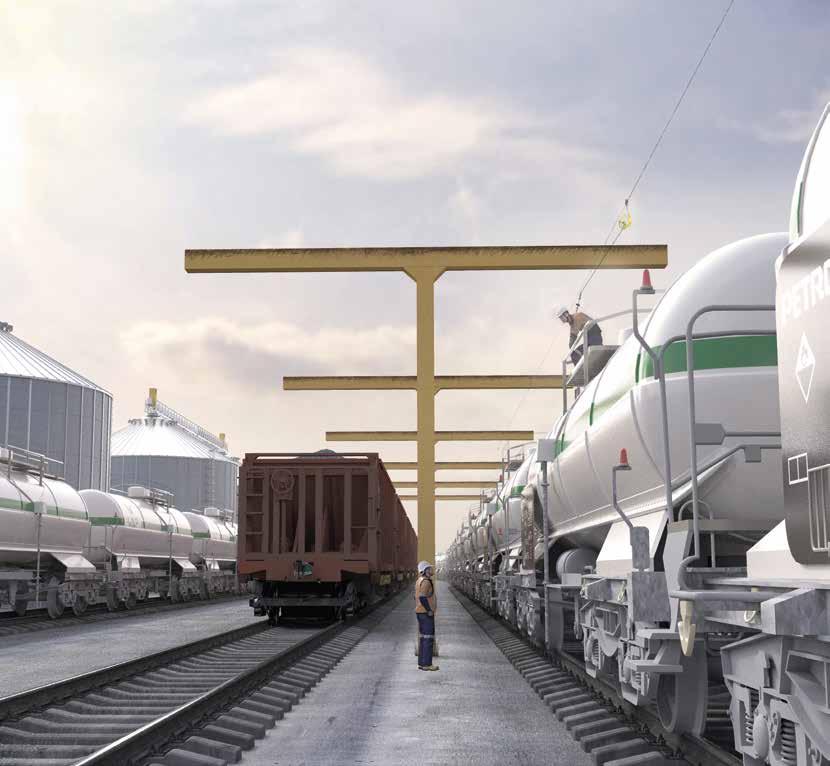

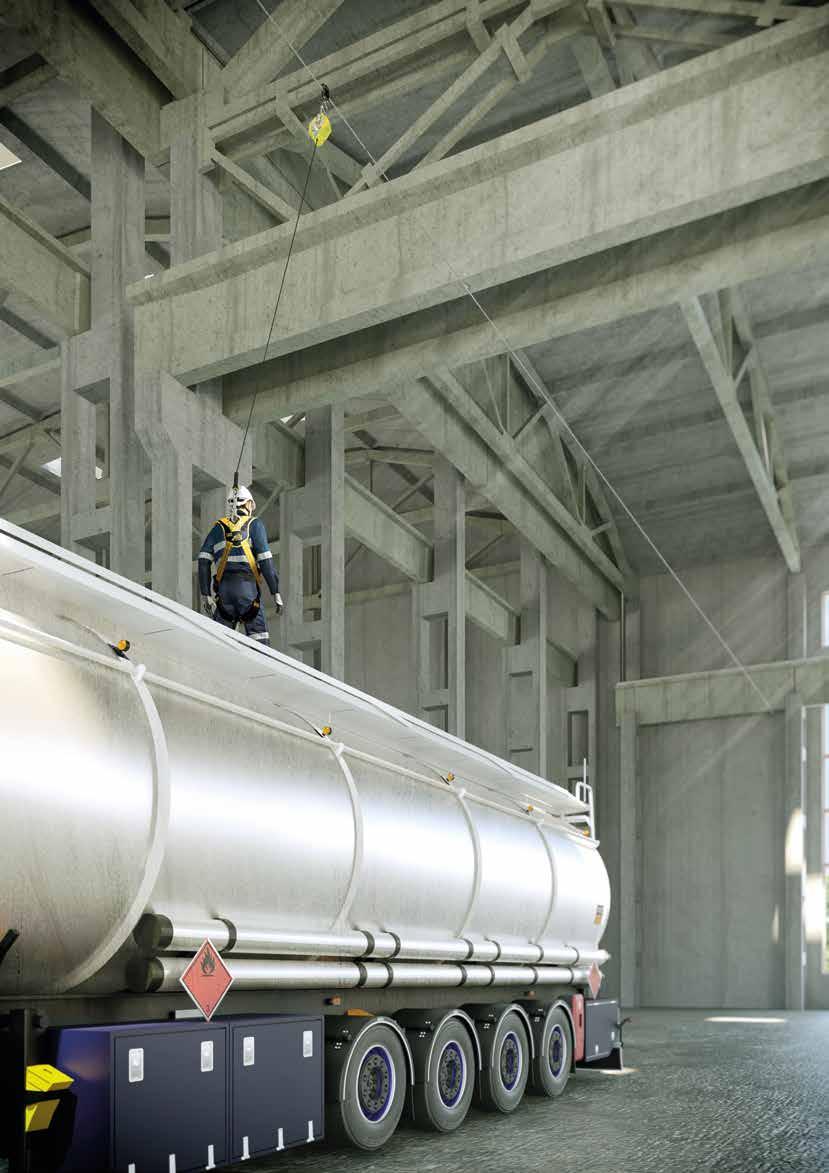

6 Överliggande system. Speciellt designad för att uppfylla behovet hos transport- och industrikunder Möjliggör att arbeta säkert på höga höjder som utförs på lastbilar och flygplan, gångbanor och lastningsfack Löser åtkomst- och säkerhetsproblem inom underhållningsindustrin och på arenor Kan användas tillsammans med fallskydds- och evakueringblock med en maximal vikt på upp till 15 kg Tillåter upp till 60 m enkelspann för 1 användare och upp till 30 m enkelspann för flera användare * Hörnfästen tillgängliga för överliggande system. 6 3M Fall Protection * Antalet systemanvändare och längder måste verifieras av beräkningsprogrammet.

7

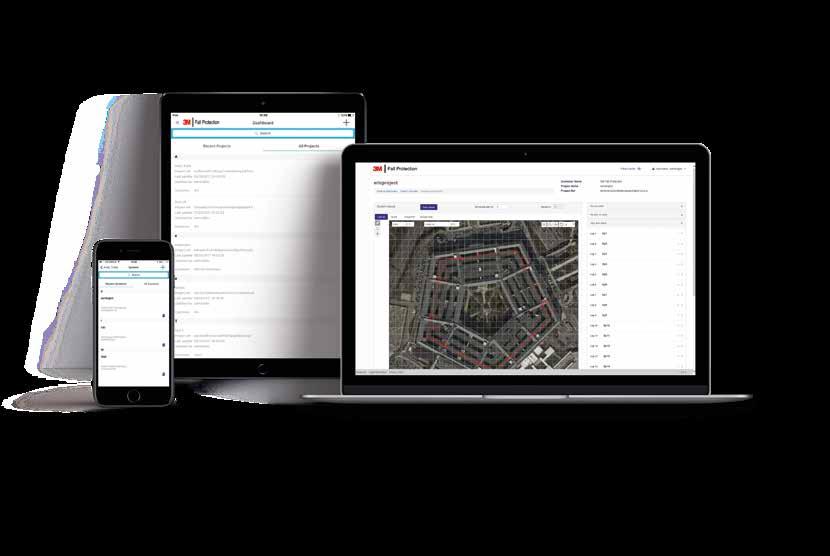

8 3M DBI-SALA beräkningsprogram för horisontella system. Det 8 mm permanenta horisontella säkerhetssystemet stöds av vårt beräkningsprogram, vilket gör att du genom att beräkna fallavstånd och därefter ta fram en fullständig teknisk rapport för din kund, på ett korrekt sätt kan bygga och specificera vårt system för olika projekt. Det ger fullständig åtkomst från en dator eller surfplatta för att hjälpa till att hantera projekt och effektivt samla all nödvändig information. Medan du designar ditt system finns även möjlighet att välja personlig skyddsutrustning och tillgängliga tillbehör, som till exempel helselar, kopplingslinor och fallskyddsblock, för komplettera systemet och för en fullständig systemberäkning. När beräkningen är klar, genereras en fullständig förteckning över både systemet och den personliga skyddsutrustningen, som med fördel kan användas som underlag vid beställning hos vår kundservice. Viktiga funktioner NYTT kostnadsfritt molnbaserat program Användarvänlig layout Låter dig hantera och spåra projekt och installerade system Möjlighet att lägga till en PDF-bild eller googlekartbakgrund när systemets layout designas Möjlighet att ta och ladda upp foton direkt till ett projekt Ett bibliotek med dokument såsom tekniska datablad, bruksanvisningar och certifikat finns tillgängligt för att laddas upp till dina projekt Skapar en fullständig teknisk rapport och sammanfattning över komponenter inklusive personlig skyddsutrustning Åtkomst för en administratör och flera användare till programmet per företag. 8 3M Fall Protection

9 Energiabsorbenter. Tillval tillgängligt för att matcha styrkan hos strukturen Integrerad spännare bibehåller systemets spänning genom temperaturfluktuationer Med en optimal spänningsindikator Steg ett. Ett överliggande system är installerat, på systemspänning. Steg två. Energiabsorbenten aktiveras genom ett fall. Steg tre. Energiabsorbenten när den helt har stoppat en användares fall. Kvalitetslabb testrapport 4200 Stoppkraft jämfört med Tid kn (4 270 lbf) max belastning 16 kn (3 600 lbf) genomsnitt belastning

10 Installationsexempel - vägg och överliggande system G A H D System runt hörn. A Rak ögla Multifäste förankringsplatta * B 19 kn max belastning, 0,8 kn systemspänning energiabsorbent * 11 kn max belastning, 0,8 kn systemspänning energiabsorbent C Pressbart gaffelstycke genompassering D 8 mm 7 x 7 SS-kabel E Mellanfäste F 8 mm löstagbar glidsko G Pressbart gaffelstycke Pressbart gaffelstycke med stopp boll H 90 grader invändigt hörn E F A C B Rakt överliggande system. A Multifäste förankringsplatta Rak ögla * B 19 kn max belastning, 5 kn systemspänning energiabsorbent C Pressbart gaffelstycke genompassering D Variabelt monteringsfäste E Överliggande glidsko F 8 mm 1 x 19, rostfri stålkabel G Pressbart gaffelstycke * Pressbart gaffelstycke med stopp boll H Stoppboll A G A B C H E D F H 10 3M Fall Protection * Denna produkt är annorlunda från den som finns på bilden.

11 Komponentkompatibilitet Vägg/golvmontage Överliggande montage 8 mm löstagbar glidsko mm överliggande glidsko mm mellanfäste Mellanliggande fästen 8 mm variabelt fäste mm överliggande fäste mm 45 grader mellanfäste Energiabsorbenter 11 kn max belastning, 0,8 kn systemspänning energiabsorbent 19 kn max belastning, 0,8 kn systemspänning energiabsorbent 19 kn max belastning, 5 kn systemspänning energiabsorbent grader inner hörn Hörn 90 grader inner hörn (väggmonterat) grader toppmonterat hörn grader inner hörn Ändstycken 8 mm rak ögla Multifäste förankringsplatta Termineringar 8 mm pressbart gaffelstycke, genompassering mm pressbart gaffelstycke

12 Systemkomponenter 8 mm överliggande glidsko 8 mm avtagbar glidsko kn kn mm rak ögla Multifäste förankringsplatta kn kn mm pressbart gaffelstycke, genompassering 8 mm pressbart gaffelstycke ledbart kn kn M Fall Protection

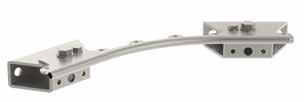

13 Systemkomponenter 19 kn max belastning, 5 kn systemspänning energiabsorbent 19 kn max belastning, 0,8 kn systemspänning energiabsorbent kn kn grader innerhörn kn grader innerhörn hörn (väggmonterat) 90 grader innerhörn hörn kn kn grader toppmonterat hörn 38 kn

14 Systemkomponenter 8 mm mellanfäste mm variabelt fäste 24 kn mm överliggande fäste kn 0.30 Uppspänningsverktyg Försedd med: kn mm pressbart förlängningsstycke Vajer, 8 mm, 1 x 19 rostfritt stål kn kn kn M Fall Protection

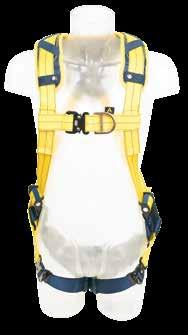

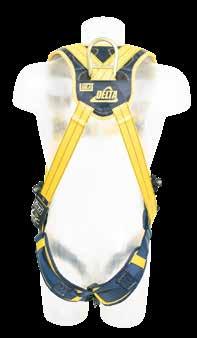

15 Rekommenderade 3M produkter M DBI-SALA Nano-Lok kanttestat fallskyddsblock är designat för användning vid fallfaktor 2 och skarpa kanter vilket är optimalt för byggmiljöer. Detta extremt kompakta block erbjuder 100 % fäste, en 2,4 m indragbart band och med en integrerad energiabsorbent M DBI-SALA Nano-Lok fallskyddsblock är kompakt och ergonomiskt designat för enkel användning och är optimalt för direkt anslutning till de flesta helselar. Kompatibel för anslutning i axel- och fotnivå med bibehållen spännt band och hjälper till att reducera risk för fall M DBI-SALA Delta komfortselar med snabbspänne har inbyggd axel-, ryggoch benvaddering, täckta korrosionsbeständiga beslag och mot förslitning motståndskraftiga vävda band för en längre livstid. Revolver kroppsjustering möjliggör enkel och snabb justering utan lösa ändar M DBI-SALA Ultra-Lok RSQ fallskyddsblock har dubbla funktioner för att bromsa fall och rädda liv, vilket gör den till ett idealiskt tillbehör för överliggande användning. Den har också fördelar som ledbar förankringsögla, lättviktshölje i termoplast och en extra längd lina
