FALLSKYDD INNEHÅLL UTRUSTNING SOM RÄDDAR LIV OM OLYCKAN SKULLE VARA FRAMME. Värt att veta om fallskydd...3

Transkript

1 2007/2008

2 INNEHÅLL Värt att veta om fallskydd...3 Selar och fallskyddspaket...6 Falldämpare...8 Linor Tillbehör Förankring UTRUSTNING SOM RÄDDAR LIV OM OLYCKAN SKULLE VARA FRAMME Fallskyddsutrustning är ett personligt skyddsmedel och bör alltid användas, om det inte på annat sätt kan garanteras att arbetet kan utföras försvarligt registrerades emellertid inte färre än 121 allvarliga fallolyckor i Danmark varav 14 med dödlig utgång. Många av dessa kunde ha undgåtts, om korrekt skyddsutrustning använts. Vi har därför i samarbete med Froment sammansatt ett komplett sortiment gällande fallskyddsutrustning, som gör det lätt att välja rätt varje gång. Skyltställ Permanent fallskydd

3 Värt att veta ALLMÄNT OM FALLSKYDDSUTRUSTNING Fallskyddsutrustning ska användas vid arbete på höjder eller djup på över 2 meter, där det föreligger risk för fall. Utrustningen består normalt av selar, linor och ev. falldämpare samt don för infästning i en förankringspunkt. Valet av fallskyddsutrustning beror på vad den ska användas till, och man skiljer mellan tre huvudtyper: Stopp av fritt fall, där det krävs fallsele, som har remmar om bröst, midja, säte och ben. Linan ska fästas, så man hänger lodrätt efter ett fall, och den ska vara försedd med falldämpare eller ett säkerhetsblock. Hindring av fall, där fallskyddsutrustningen kan vara ett stödbälte med D-ringar, som linan fästs i. Stödbältet kan t.ex. användas i lift eller till att begränsa, hur långt man kan röra sig ut mot en takkant. Säkerhetslinan kan vara en stödstropp, ev. justerbar, och med en max. längd på 2 meter. Stödstroppar får max. stoppa ett fall på 0,5 meter. Nedfirning eller upphissning av personer, i t.ex. brunnar och tankar, kräver användning av fallsele, som har remmar om bröst, midja och ben, och där linan fästs i D-ring på bröstet eller i nacken, så man hänger lodrätt. Man ska använda en vinsch ev. på ett trebensstativ (tripod), så användaren kan evakueres i fall av illamående. Om arbete utförs sittande i fallselen, ska den vara konstruerad så att blodcirkulationen inte hindras. Godkännande och märkning Fallskydd ska, som all annan säkerhetsutrustning, vara testad och märkt med CElogo samt ID-nummer på det provningsinstitut, som testat och godkänt produkten i enlighet med nedanstående EN-standarder: EN 341 Nedfirningsdon EN Styrt glidlås på fast förankringslina EN Styrt glidlås på flexibel förankringslina EN 354 Kopplingslinor EN 355 Falldämpare, energiabsorberare EN 358 Stödbälten och kopplingslinor EN 360 Automatiska säkerhetsblock EN 361 Helselar EN 362 Kopplingsanordningar EN 363 Fallskyddssystem EN 364 Provningsmetoder EN 365 Märkning och bruksanvisningar EN 795 Förankringsutrustning EN 1496 Räddningsutrustning lyftdon

4 faldsikring FALLSKYDD Värt att veta Fallskyddsselar har under de senaste åren utvecklats mycket i förhållande till den traditionella selen, och ökande fokusering på komfort gör lyckligtvis att användarna i högre grad väljer att alltid använda selen. Grundutförandet är dock fortfarande detsamma, och det gäller även reglerna för användning och underhåll. Fallselen ska monteras så att den sitter tätt inpå kroppen, så bara precis en handflata kan komma in mellan kroppen och selen. Var särskilt uppmärksam på att benremmarna sitter tätt. Lina, som används till att stoppa fall, får endast monteras i D-ring på ryggen eller via de två fästöglorna på framsidan. Stödbälte eller sittsele får under inga omständigheter användas till att stoppa fall. De är endast avsedda för att hålla/stödja användaren i en bestämd arbetsställning. Underhåll av fallskyddsutrustning är inte bara en bra idé, utan obligatorist enligt lag. Fallskyddsutrustning ska alltid ses över före användning samt besiktigas en gång om året av en person med erforderlig kompetens och erforderligt verktyg för att säkerställa att utrustningen fortfarande är fullt funktionsduglig. Flexibla axelremmar ger ökad komfort vid längre tids arbete. Nya färger och design ger selen en cool look Snabbspännen gör det lätt att ta på selen.

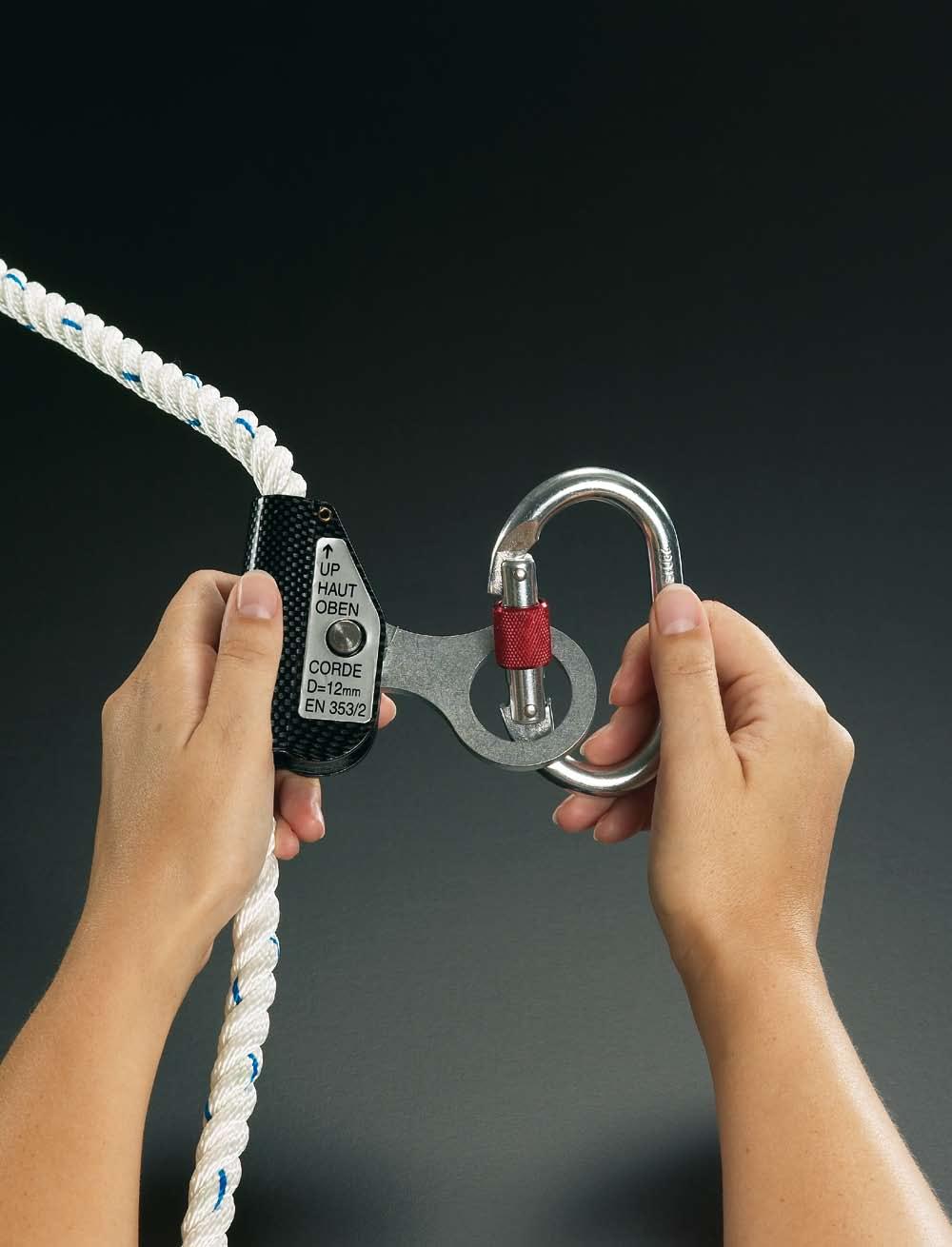

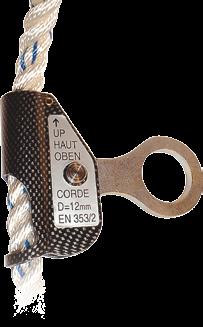

5 faldsikring FALLSKYDD Värt att veta Falldämparen har till uppgift att ta upp fallenergin, så personen vid ett fall inte utsätts för en belastning på över 6 kn. Här finns det tre huvudtyper: Fånglinor med monterad falldämpare får max. vara 2 meter inkl. ev. karbinhakar eller krokar. Glidlås med monterad falldämpare används typiskt vid relativt kortvariga uppgifter, och man ska vara uppmärksam på att rep och falldämpare ska vara godkända under ett. Man kan alltså inte utan vidare byta ut ett rep till ett glidlås mot ett annat oavsett om det är ett rep av samma dimensioner. Glidlås med inbyggd falldämpningsfunktion ger både en betydande viktreduktion och enklare hantering än den traditionella typen. Säkerhetsblock eller fallstoppstaljor är lämpliga för uppgifter, där man behöver kunna röra sig fritt över ett större område, eftersom linan hålls stram under hela arbetet och automatiskt blockerar vid fall. Glidlås med inbyggd falldämpare ger ökad komfort. På grund av en större aktionsradie är det särskilt viktigt att här vara uppmärksam på, att man inte överskrider en vinkel på 30 i förhållande till förankringspunkten. Förankringspunkten ska alltid väljas, så den säker kan tåla en statisk belastning på 10 kn (1 000 kg) enl. EN 795. Höjden på det fria fallet ska begränsas mest möjligt, och därför är det viktigt att fästpunkten sitter högre upp än användaren. Man bör under alla omständigheter också säkra att avståndet från förankringspunkt till mark (eller hinder) är större än summan av det förväntade stoppavståndet + personens höjd + 1 meter säkerhetsavstånd. Ett extremt exempel En person på 1,80 m är utrustad med fånglina med monterad falldämpare och fästpunkt i fothöjd omedelbart vid takkanten. Säker höjd = 1,80 m (personens höjd) + 2,00 m (falldämparens längd) + 1,75 m (falldämparens maximala utvidgning) + 1,00 m (säkerhetshöjd) = 6,55 meter +

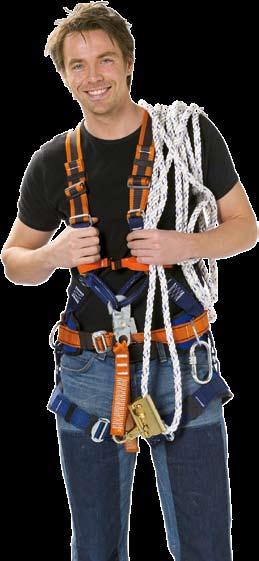

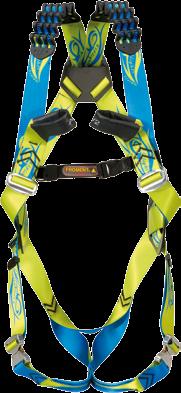

6 SELAR sele OX-ON FALLSKYDDSVÄST Fallskyddsväst med fokus på optimal komfort. Västmaterialet är Cordura, som släpper igenom luft. Försedd med snygga reflexränder och snörförslutning i sidorna för justering av storleken. Försedd med snabbspännen L-Xl XL-xxl EN 361 sele RIPLIGHT FALLSKYDDSSELE ONESIze Snygg sele i ny design med flexibla axelremmar som ger ökad komfort vid längre tids arbete. Med snabbspännen, som gör det lätt att ta på selen. EN 361 sele OX-ON LYX H-SELE Elastisk axelrem. Plastbröstspänne för justering. Justeringsspänne till axeln. Fästöglor på bröstet för isättning av fallstropp. D-ringar används i stödställning med ländstödet. Metallspänne och justeringsspänne till ländstödet. Metallspänne och justeringsspänne till benrem ONESIze EN 361 sele OX-ON STANDARD H-SELE ONESIze Axelrem. Plastbröstspänne för justering. Justeringsspänne till axelrem. Fästöglor på bröstet för isättning av falldämpare. Benrem. Metallspänne och justeringsspänne till benrem. EN 361

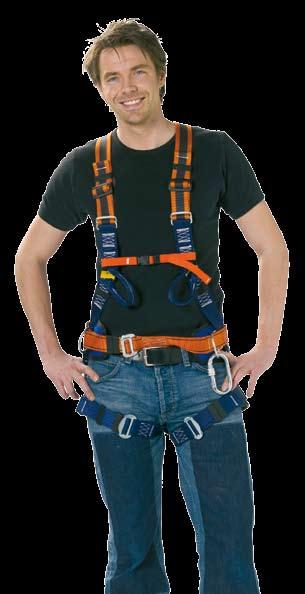

7 SELAR sele OX-ON MASTBÄLTE ONESIze Med komfortryggstöd och två stora D-ringar samt hållare till verktyg. EN 358 sele OX-ON FALLSKYDDSPAKET I VÄSKA Standardpaket Innehåller: Standard H-sele, repglidlås med fastmonterad falldämpare, 10 meter rep med karbinhake. Lyxpaket Innehåller: Lyx H-sele, repglidlås med fastmonterad falldämpare, 10 meter rep med karbinhake (standardpaket) onesize (lyxpaket) onesize (lyxpaket) Onesize (lyxpaket) Onesize (lift-/mastpaket) Onesize (väska) EN 361 Lyxpaket Innehåller: Lyx H-sele, säkerhetsblock med 15 meter rostfri wire och fallindikator, stålwire för förankring och karbinhake. Lyxpaket Innehåller: Lyx H-sele, säkerhetsblock med 20 meter rostfri wire och fallindikator, stålwire för förankring och karbinhake. Lift-/mastpaket Innehåller: 2 st. mastbälten, 2 st. 1,3 meter lina med kaus samt 2 karbinhakar. Förvaringsväska till fallskydd

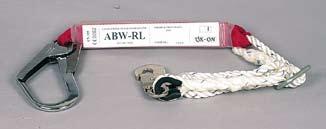

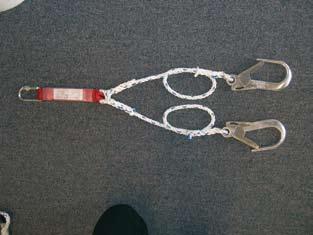

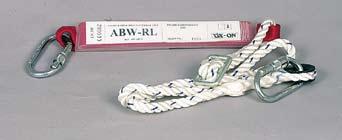

8 OX-ON MED 2 LINOR Falldämpare med 2 linor och 62 mm krokar. Lämplig för uppgifter, där man ofta ändrar ställning EN 355 OX-ON MED KARBINHAKE Falldämpare med 2 meter justerbar lina med en liten karbinhake EN 362 OX-ON MED KROK Falldämpare med 2 meter justerbar lina med en stor karbinhake EN 362 OX-ON GLIDLÅS MED Används med livlina och sele EN 353-2

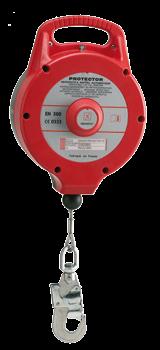

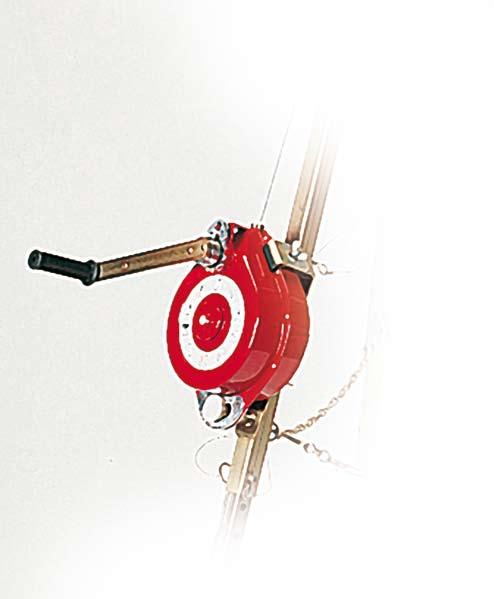

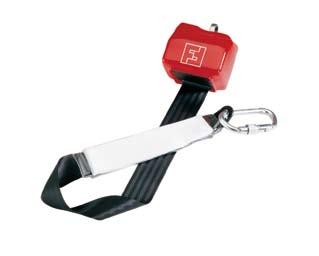

9 MINIREPGLIDLÅS Snyggt repglidlås med inbyggd falldämpare. Inkl. 10 meter rep Inkl. 20 meter rep Inkl. 30 meter rep EN MINIFALLSÄKRINGSBLOCK Miniblock med slagfast plasthus. 2,5 meter polyesterband och karbinhake EN 360 OX-ON SÄKERHETSBLOCK Säkerhetsblock med rostfri stålwire. Automatisk retur samt fallindikator som aktiveras vid fall. 10 meter stålwire och slagfast plasthus meter stålwire och slagfast plasthus meter stålwire och metallhus meter stålwire och metallhus EN 360 ok x Fallindikator Specialmodel TROO7 Med kombinerat fall- och räddningsblock med nedfirnings-/upphissningsfunktion. Kontakta Sækko Industri för ytterligare upplysningar.

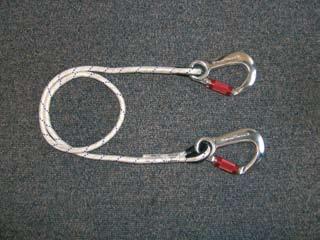

10 LINOR LINA LIVLINOR Kärnmantelrep Ø14 mm. Används till repglidlås m m m m EN LINA LIVLINOR Längd beroende på typen av arbetsuppgift m m m Används till minirepglidlås (347.63). EN LINA STÖDLINA ,3 m 1,3 meter lina med kaus i bägge ändar. Monterad med karbinhakar. EN 358 TILLBEHÖR KARBINHAKE Standard karbinhake. Används som kopplingslänk mellan de enskilda delarna i ett fallskyddssystem. EN

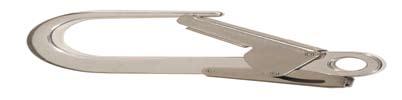

11 TILLBEHÖR KARBINHAKE I ALUMINIUM Med automatiskt twist-lock. 17 mm. Används som kopplingslänk mellan de olika delarna i ett fallskyddssystem TILLBEHÖR EN 362 TILLBEHÖR STÅLKROK Med automatisk stängning. 62 mm EN 362 FÖRANKRING MAXIHOOK I ROSTFRITT STÅL 140 mm öppning. Används vid tillkoppling på rör, stegpinnar på stegar o.likn EN

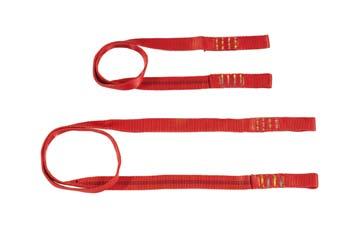

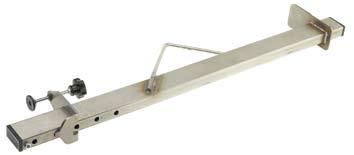

12 FÖRANKRING FÖRANKRING STÅLWIRE 1 meter stålwire. Plastskyddad med kaus i bägge ändar m EN 795 EN 354 FÖRANKRING FÖRANKRINGSSELE meter gjord. Bredd 25 mm. EN 795 EN 354 FÖRANKRING TRANSPORTABEL FÖRANKRINGSPUNKT I rostfritt stål. Att fästas i t.ex. dörreller fönsteröppning. EN 795 FÖRANKRING TREBENSSTATIV / TRIPOD För nedfirning och upphissning av personer. Används tillsammans med specialsäkerhetsblock TR007. Kontakta Sækko Industri för ytterligare upplysningar. EN

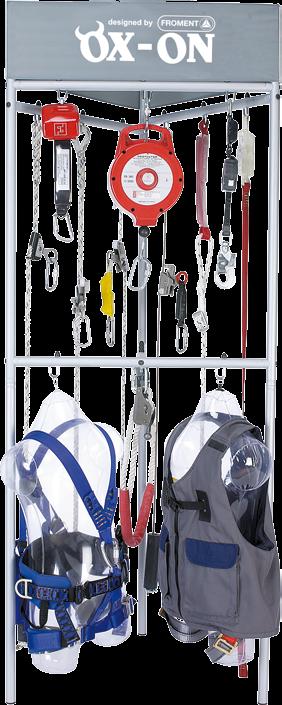

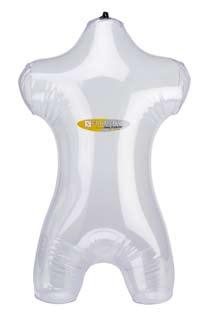

13 SKYLTSTÄLL SKYLTSTÄLL Praktiskt skyltställ för optimal presentation av fallskyddsutrustning (Skyltställ) (Provdocka) SKYLTSTÄLL PROVDOCKA Uppblåsbar provdocka för presentation av selar och västar. 13

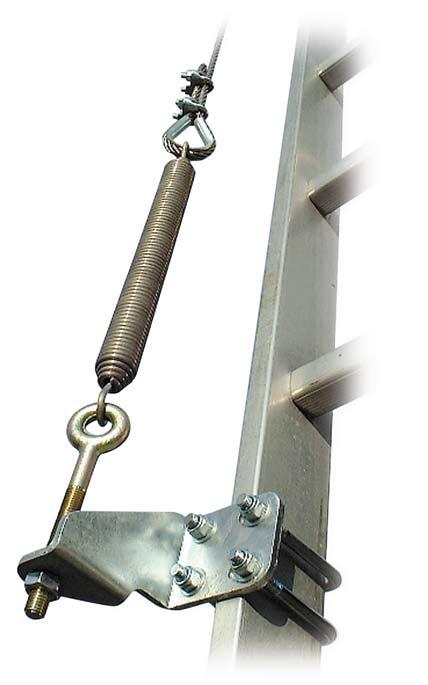

14 PERMANENT FALLSKYDD horisontella och vertikala system I samarbete med Froment marknadsför Sækko Industri även fasta fallskyddssystem med wire och glidsko. Sækko Industri utarbetar gärna offerter anpassade till de aktuella förhållandena. 14

15 15

16 11742 Mediegruppen Reklamebureau Ox-On varumärket täcker en lång rad kvalitetsprodukter för personlig skyddsutrustning som t.ex. andningsskydd, handskar, fallskydd, skyddsskor samt huvud- och ansiktsskydd. Alla Ox-On produkter har som minimum naturligtvis testats, godkänts och märkts i enlighet med gällande EN-normer och standarder och eftersom hela Abena-koncernen anslutit sig till FN:s Global Compact Initiative stödjer vi och våra leverantörer bl.a. avskaffandet av barnarbete och all användning av ämnen som är skadliga för miljön. I ett mångårigt och nära samarbete med kunder och leverantörer utvecklar vi fortlöpande sortimentet och de enskilda produkterna, så vi på bästa möjliga sätt lever upp till våra krav på Ox-On: Designed to protect. Sækko Industri Vestvejen 168 DK-6200 Aabenraa Tlf Fax
