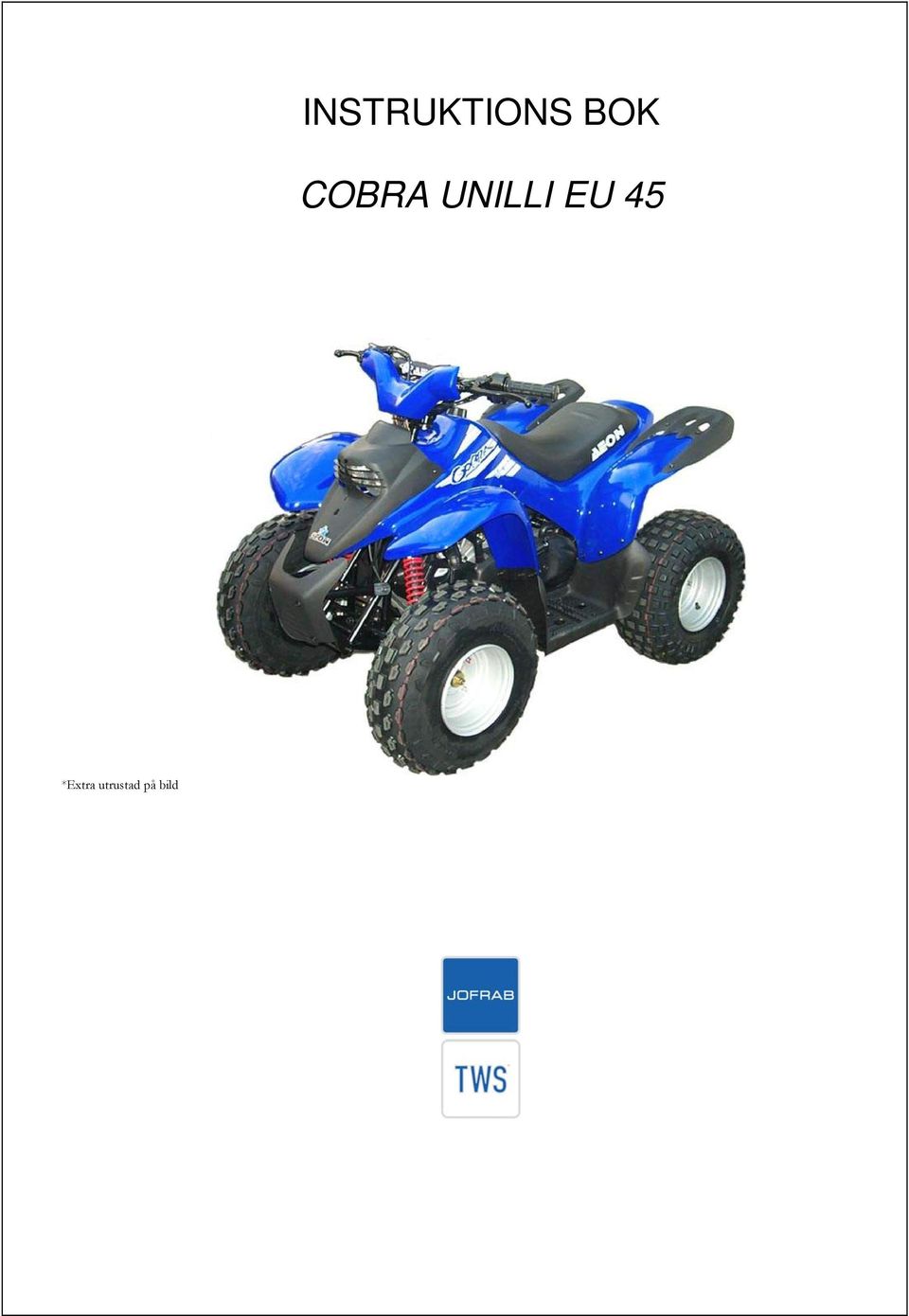

1 INSTRUKTIONS BOK COBRA UNILLI EU 45 *Extra utrustad på bild

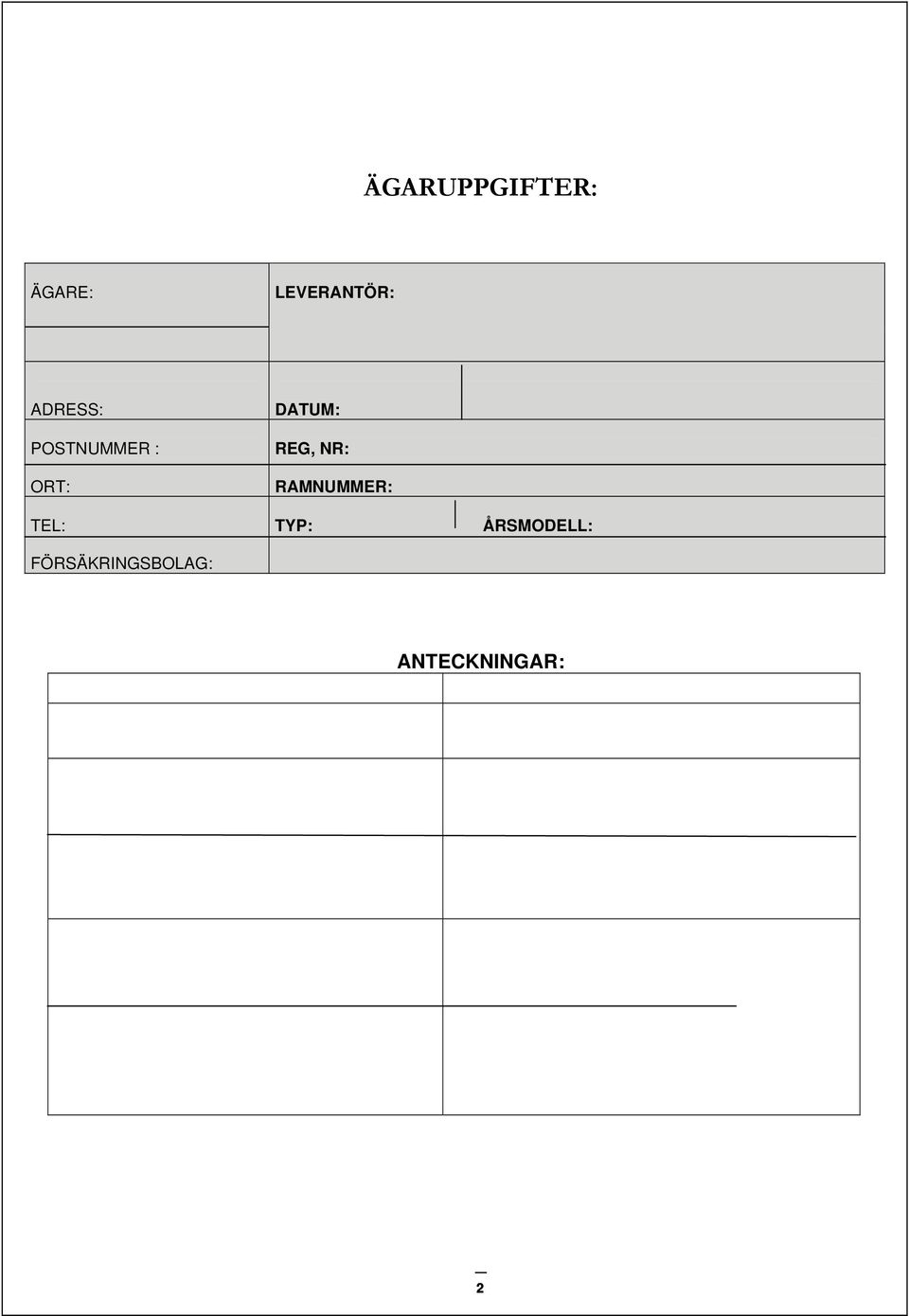

2 ÄGARUPPGIFTER: ÄGARE: LEVERANTÖR: ADRESS: POSTNUMMER : ORT: TEL: FÖRSÄKRINGSBOLAG: DATUM: REG, NR: RAMNUMMER: TYP: ÅRSMODELL: ANTECKNINGAR: 2

3 TEKNISKA SPECIFIKATIONER MODELL CX 50 Euro 45 CX 100 MOTOR TYP: KOMPRESSION: BORR / SLAG 1 CYL, 2-TAKTS MOTOR MED 1 CYL, 2-TAKTS MOTOR MED FLÄKT FLÄKT KYLNING KYLNING 7:1 5,8 :1 40 X 39,2 MM 52 X 45 MM START SYSTEM: KICK / ELSTART KICK / ELSTART FÖRGASARE: MIKUNI AM3 MIKUNI AM7 TÄNDNINGSYSTEM: C.D.I C.D.I TÄNDSTIFT: NGK BP7HS NGK BP7HS MOTOR EFFEKT: CA 4 HK / 6500V/MIN 9.1 HK / 7000V/ MIN VRIDMOMENT: 0,54 KG M / 6500 V 0,95 KG- M/6500 V 3

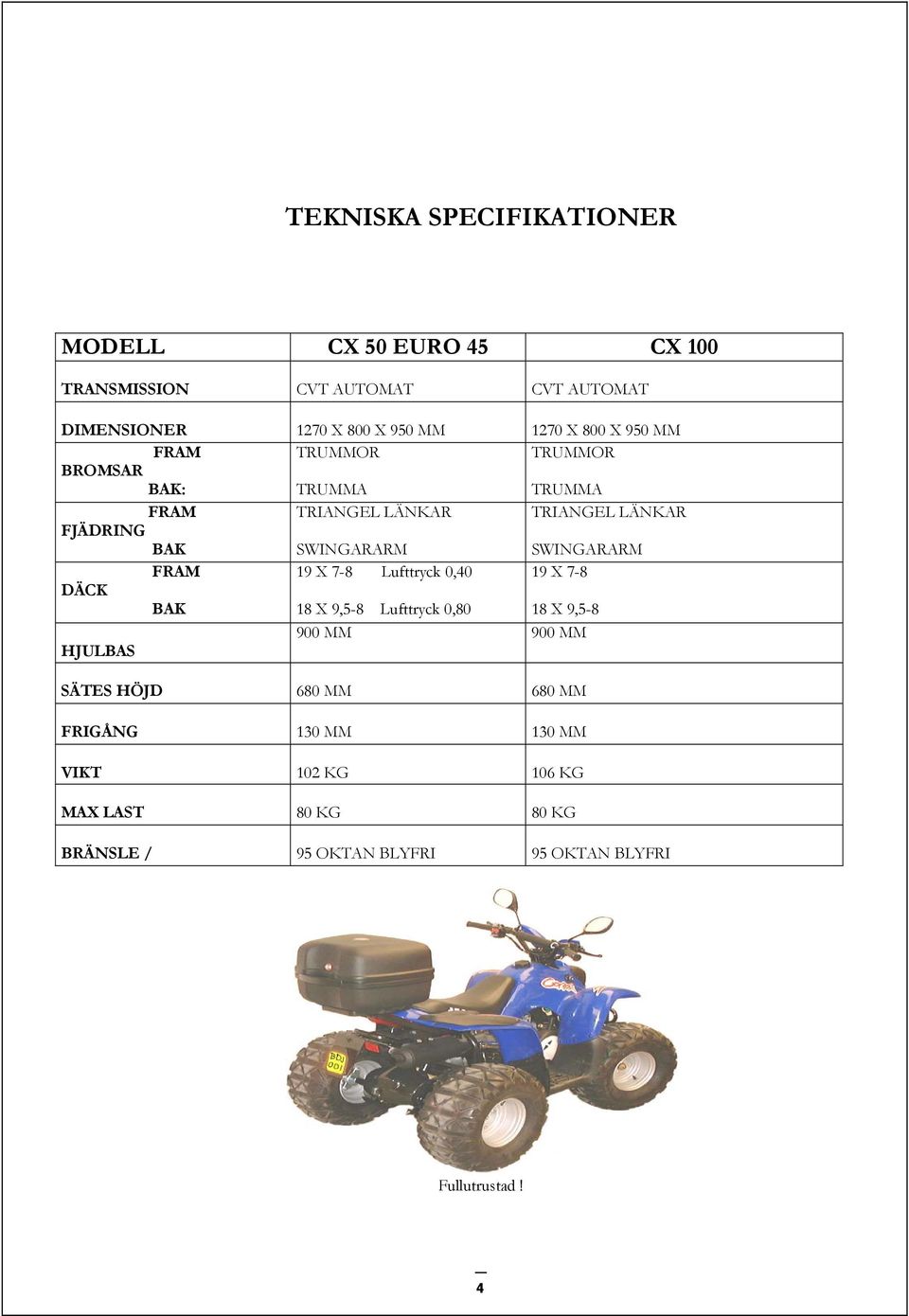

4 TEKNISKA SPECIFIKATIONER MODELL CX 50 EURO 45 CX 100 TRANSMISSION CVT AUTOMAT CVT AUTOMAT DIMENSIONER 1270 X 800 X 950 MM 1270 X 800 X 950 MM FRAM BROMSAR BAK: TRUMMOR TRUMMA TRUMMOR TRUMMA FRAM FJÄDRING BAK TRIANGEL LÄNKAR SWINGARARM TRIANGEL LÄNKAR SWINGARARM FRAM 19 X 7-8 Lufttryck 0,40 19 X 7-8 DÄCK BAK 18 X 9,5-8 Lufttryck 0,80 18 X 9, MM 900 MM HJULBAS SÄTES HÖJD 680 MM 680 MM FRIGÅNG 130 MM 130 MM VIKT 102 KG 106 KG MAX LAST 80 KG 80 KG BRÄNSLE / 95 OKTAN BLYFRI 95 OKTAN BLYFRI Fullutrustad! 4

5 SPECIFIKATIONER MODELL CX 50 EURO 45 CX 100 TANKVOLYM 5 LITER 5 LITER SLUTVÄXEL OLJA SAE 85W SAE 85W SLUTVÄXEL VOLYM 0,11 L 0,11 L BATTERI 12 V 4 AH 12 V 4 AH LYSE FRAM 12 V 35/35 12 V 35/35 LYSE BAK 12V 21/5W 12V 21/5W 5

6 INFORMATION Före körning: Den här instruktionsboken behandlar körning och underhåll av din nya moped Läs noga igenom instruktionsboken. Rätt skötsel och underhåll är av avgörande betydelse för problemfri körning och bästa möjliga prestanda. För att få ut mesta möjliga av din moped är det viktigt att du lämnar in den för service hos en auktoriserad TWS återförsäljare Först efter 500 km och sedan minst var 3000km Regler för säker körning: Det är viktigt att du sitter avslappnad för att få en bekväm körställning och att du har lämpliga kläder, givetvis ska du följa trafikreglerna! Kör försiktigt i början och tänk på att efterhand som man känner sig säkrare avtar koncentrationen och olyckan kan lätt vara framme. Använd alltid hjälm i rätt storlek, väl fastsatt, ha inte för stora kläder som kan trassla in sig i reglagen och liknande. Använd lämpliga skor/stövlar, ej träskor eller tofflor. Håll i styret med båda händerna! Sitt mitt på sitsen, sitter du långt bak minskar tyngden på framhjulet vilket gör styrningen instabil och osäker. Din moped kan bli instabil om du kör på dåliga vägar, var försiktig och anpassa farten efter väglaget. Kör aldrig med för hög hastighet. Tänk på att en Eu 45 moped får ej framföras med en överskridande fart av 45 km/tim - även om mopeden kan gå fortare. Last: Varning! Last och bagage påverkar styrningen, alltför mycket last försämrar stabiliteten och köregenskaperna negativt (max 10kg) Tvätt: Viktigt att man tvättar av sin ATV med ett miljö anpassat rengörings medel, tänk på att efter körning i våta marker Måste man fetta in hjul lager samt bussningar då dessa blir förstörda om om det kommer vatten lager banor 6

7 INFORMATION FRÅN KONSUMENTVERKET. Garanti En garanti innebär att säljaren ansvarar för att varan håller eller fungerar under en viss tid. Efter den 1 juli 2002 får du sex månaders garanti på alla köp som faller under konsumentköplagen. Det är frivilligt för säljaren att lämna en längre garanti, men du har alltid de rättigheter som konsumentköplagen ger dig. Om varan under garantitiden försämras på ett sätt som omfattas av garantin, betraktas det som felaktig. Då kan du hävda de rättigheter som gäller enligt garantin. För att säljaren ska kunna undgå ansvar för garantin, måste han kunna hävda att försämringen beror på till exempel * olyckshändelse efter det att du har fått varan, * vanvård, * onormal användning, * att du låtit bli att följa skötsel- och serviceanvisningar. Garantibestämmelserna gäller även om någon annan än säljaren har utställt garantin för dennes räkning. Enligt konsumentköplagen kan du reklamera fel på en vara upp till två år efter köpet. Att du fått en garanti med kortare giltighetstid betyder inte att reklamationstiden förkortas. Skillnaden är att du under garantitiden slipper bevisa att felet fanns på leveransdagen, vilket du måste styrka efter garantitiden (eller åtminstone göra sannolikt). Att du har kvittot kvar är inte obligatoriskt, om du på något annat sätt kan bevisa att du har köpt varan i butiken vid ett visst tillfälle. Men eftersom det är du som ska kunna bevisa detta, är det enklast om du alltid spar kvittot. FOTNOT: TWS MOTOR GER 12 MÅNADERS GARANTI PÅ DENNA PRODUKT SEPARAT GARANTI SEDEL MEDFÖLJER. 7

8 Olje på fyllning under Dynan. Dyna att lyfta upp. Lås till dyna. Tank Tändnings nyckel Fram lyse Stötdämpare fram Ljud-dämpare Med Katalysator. 1. Parkerings broms 2. Broms lås 3. Start knapp 4. Fram broms 5. Ljus knapp 6. Dödarknapp 7. Olje nivå lampa 8. Tändnings lås 9. Fart begränsare 10. Gasreglage A= lås spärr till dynan 8

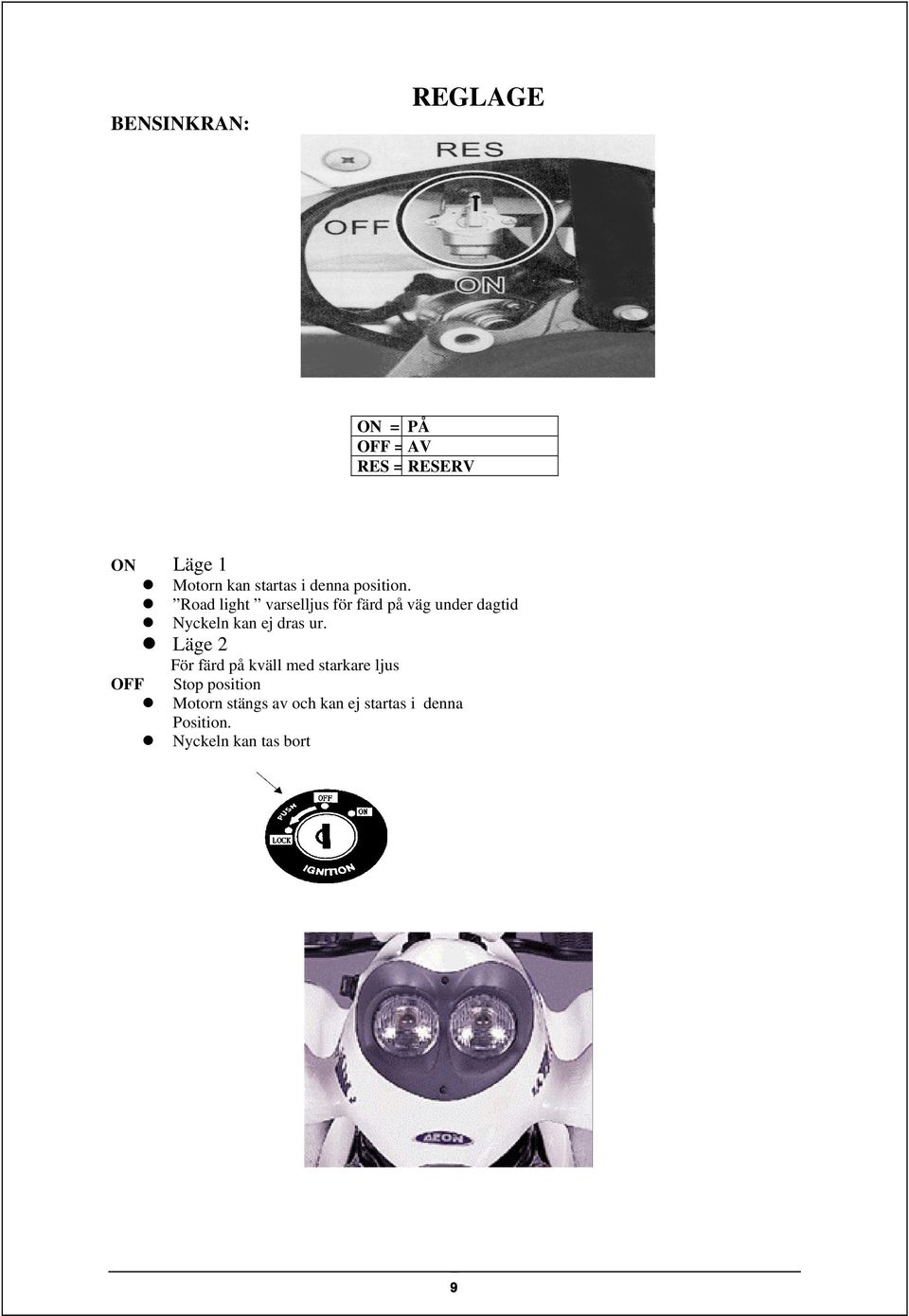

9 BENSINKRAN: REGLAGE ON = PÅ OFF = AV RES = RESERV ON Läge 1 Motorn kan startas i denna position. Road light varselljus för färd på väg under dagtid Nyckeln kan ej dras ur. Läge 2 För färd på kväll med starkare ljus OFF Stop position Motorn stängs av och kan ej startas i denna Position. Nyckeln kan tas bort 9

10 INSPEKTION FÖRE START Check punkter kontroll Tvåtaktsolja Är det tillräckligt med olja i oljetanken (rymd 1,1L) Är det tillräckligt med olja i bakaxeln Bränsle Finns det tillräckligt (95 okt Blyfri Grön slang) Broms Fram Bromsens kondition? [Bromsens spel: 10~20mm] Bak Bromsens kondition? [Bromsens spel: 10~20mm] Däck Fram Är lufttrycket normalt? [Standard: 1.75kg/cm 2] Bak Är lufttrycket normalt? [Standard: 0,65.0kg/cm 2 for 1 person, Styre Går styret lätt att vrida (känns ej glapp)? Hastighetsmätare, Ljus och backspeglar Lösa komponenter Fungerar det. Kan man se bra i speglarna? Är skruvar fastdragna? Varning: *Om några fel hittas vid inspektion åtgärda dem. Behövs något repareras lämna in scootern på din aktoricerade HYOSUNG verkstad. INSPEKTION OCH PÅFYLLNING AV 2-TAKTS OLJA Om oljevarningslampan lyser konstant se till att fylla på olja snarast. Tankrymd 1L Kontrollera så det ej läcker någon olja runt tank mm. VARNING: Observera att köra med för lite olja resulterar att motorn tar stor skada. Använd lämplig olja för tvåtaktare med separatsmörjning. Ex. Motul Scooter power Påfyllning 2T olja 1. Öppna sadeln, ta bort oljepåfyllningslocket. 2. Fyll på olja. Rymd 1,L (utan att överfylla) 3. Återmontera oljelocket. Oljetyp: Det är mycket viktigt att använda en bra tv 2-taktsolja. Använd helst helsyntetisk olja. Se till att oljan går att använda till separatsmörjning (någon enstaka olja är endast för att blanda i bensinen) Ex. Motul en olja speciellt lämplig för Katalysator tex, Motul Scooter Power. Var noggrann vid påfyllning av olja så det ej kommer smuts i tanken. kontrollera att oljelocket är ordentligt fastsatt efter påfyllning. 10

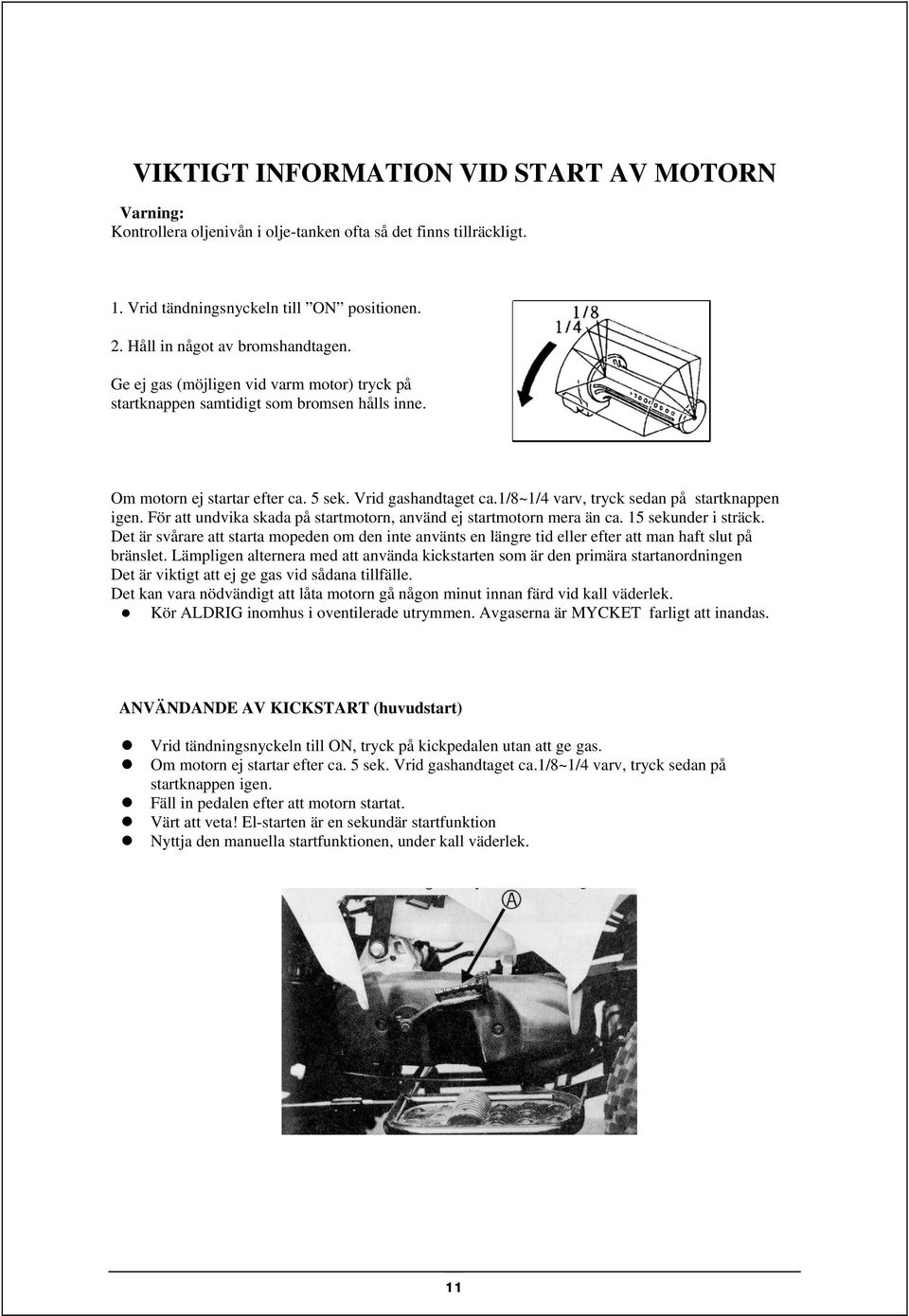

11 VIKTIGT INFORMATION VID START AV MOTORN Varning: Kontrollera oljenivån i olje-tanken ofta så det finns tillräckligt. 1. Vrid tändningsnyckeln till ON positionen. 2. Håll in något av bromshandtagen. Ge ej gas (möjligen vid varm motor) tryck på startknappen samtidigt som bromsen hålls inne. Om motorn ej startar efter ca. 5 sek. Vrid gashandtaget ca.1/8~1/4 varv, tryck sedan på startknappen igen. För att undvika skada på startmotorn, använd ej startmotorn mera än ca. 15 sekunder i sträck. Det är svårare att starta mopeden om den inte använts en längre tid eller efter att man haft slut på bränslet. Lämpligen alternera med att använda kickstarten som är den primära startanordningen Det är viktigt att ej ge gas vid sådana tillfälle. Det kan vara nödvändigt att låta motorn gå någon minut innan färd vid kall väderlek. Kör ALDRIG inomhus i oventilerade utrymmen. Avgaserna är MYCKET farligt att inandas. ANVÄNDANDE AV KICKSTART (huvudstart) Vrid tändningsnyckeln till ON, tryck på kickpedalen utan att ge gas. Om motorn ej startar efter ca. 5 sek. Vrid gashandtaget ca.1/8~1/4 varv, tryck sedan på startknappen igen. Fäll in pedalen efter att motorn startat. Värt att veta! El-starten är en sekundär startfunktion Nyttja den manuella startfunktionen, under kall väderlek. 11

12 TRANSMISSIONSOLJA, INSPEKTION OCH BYTE INSPEKTION: Ställ mopeden på plan mark, vänta minst 3~5 minuter efter körning. Ta bort pluggen för olje påfyllning, kontrollera att det finns olja. Fyll annars på olja (typ se nedan). OLJEBYTE TRANSMISSION: Ställ mopeden på plan mark. Ta bort avtappningspluggen och låt oljan rinna ut. Ett tips är att se till att byta oljan när scootern är varm eller låt oljan rinna ut under en hel natt. Den är mycket * tjock och rinner sakta och de är bra att få ut så mycket som möjligt eftersom det är en liten mängd. Återmontera avtappnings pluggen.. Ta bort pluggen för påfyllning, fyll på olja 1,1dl. Rekommendation Hypoidolja SAE eller 85W-140. T.ex. MOTUL SCOOTER GEAR. A = VÄXEL HUS B = PÅ FYLLNING C = OLJE PLUGG ( ATT SKRUVA UPP ) B = AVTAPPNINGS SKRUV 12

13 INSPEKTION OCH JUSTERING AV BROMSAR INSPEKTION: Fria spelet på handtagen ca. 10~20mm. JUSTERING: Bakhjulsbromsens justering ( Urtaget i justermuttern ska passas in i pinnen VARNING: När det är rätt spel på handtagen inspektera bromsbeläggens slitage då och då. Pinne Trumbromsar har en pil på bromsarmen som visar när backarna är utslitna.* på vissa modeller Skivbroms: ser man om själva belägget är slut. * vissa modeller Justermutter INSPEKTION OCH UNDERHÅLL AV BATTERI UNILLI underhållsfria batterier Dessa skall ej kontrolleras eller efterfyllas. Det går naturligtvis att ladda dem med extern laddare. dock måste en mindre laddare (mc/moped laddare) användas ca. 1A. OBS. Fel laddare förstör batteriet! Underhålls ladda batteriet under vintern. Tag bort batteriet och rengör om det är oxiderat. Förfarande vid demontering av batteri: Vrid av tändningslåset OFF, ta bort pluskabeln först och sedan minuskabeln. Vid montering gör tvärt om Plus först minus sist. VIKTIGT! Minus Plus Tänk på att batteriet förlorar 50% av sin kapacitet när det är minusgrader ute. Ta för vana att starta med kicken vid kyla. 13

14 KONTROLL AV SÄKRING Slå på tändningen. Prova om t.ex. blinkers, bromsljus fungerar. Om detta ej fungerar, kontrollera om säkringen är hel. Säkrings inspektion/byte sker på följande sätt: Öppna sadeln, vid batteriet finns säkringen (1 st ) Denna måste alltid ersättas med en av samma typ 10 A Om säkringen går sönder ofta, uppsök din auktoriserade verkstad. DEMONTERA INSTALLERA Tryck i säkringen Säkringshållare Kabel Säkring PROBLEM ATT STARTA? Bensin i tanken? Håller du in handtagen? Är tändningen på? OBS: Du kan starta mopeden utan ström i batteriet, om du använder den manuella starten (kicken) - Vi grava start problem vg, kontakta din auktoriserade Återförsäljare. KONTROLL/BYTE AV TÄNDSTIFT Lossa tändhatten. Använd den medföljande tändstiftsnyckeln. ( Normal gänga, lossas motsols) Elektrodavståndet skall vara ca.0,6 mm 0,7 mm Använd rätt typ av tändstift (se specifikationer) 0,6 0,7 MM 14

15 INFORMATION OM SERVICE UNILLI CX 50 EU km 4000km 8000km 12000km Leveransservice Obligatorisk VALFRI VALFRI ELLER ELLER 6-MÅNAD OLJEBYTE I SLUTVÄXEL (Transmission) BYTE BYTE Hypoidolja 80W-90 (85-140) Rymd 1,1 dl. LUFTRENARE FILTER INSP. RENGÖR BYTE RENGÖR BYTE DÄCKSTRYCK INSP INSP INSP BATTERI / Underhålls ladda på vintern! INSP INSP INSP med 1 AMP laddare! TÄNDSTIFT BP6HS ~ 0,6 07 MM INSP BYTE BYTE BYTE FÖRGASARE / LÄCKAGE INSP INSP/Just INSP INSP/just STYRLAGER / FRAM INSP/just INSP/jus INSP/just t INSPEKTION FÖR OLJE LÄCKAGE INSP INSP INSP INSP INSP HUVUDSÄKRING 10 AMP INSP INSP FÖRGASAR/TOMGÅNG ALLA MOD. JUST INSP INSP INSP DRIVREM BYTE BRÄNSLETANK + SLANGAR INSP INSP INSP INSP GASWIRE JUSTERING INSP INSP INSP INSP INSP MOTORBULTAR SPÄNNA INSP INSP INSP AVGASSYSTEM/INSPEKTION INSP INSP INSP STÖTDÄMPARE/INSPEKTION INSP INSP INSP FRAMFJÄDRING INSP INSP INSP INSP BAKFJÄDRING/SVINGARM INSP INSP INSP INSP VIRE SMÖRJNING INSP SMÖRJ SMÖRJ SMÖRJ ISMÖRJ BROMSAR/ INSPEKTION/ JUSTERING INSP JUST INSP JUST INSP KONTROLLERA BULTAR SAMT INSP INSP INSP INSP INSP SPÄNNING KONTROLL AV INSTRUMENT LJUS INSP/ just INSP INSP INSP INSP/ just OLJEPUMP FUNKTION SAMT NIVÅLJUS INSP INSP INSP INSP INSP. KONTROLLERA ALLA LJUSFUNKTIONER 1ÅR INSP INSP INSP INSP INSP 15

16 SERVICE SCHEMA KONTAKTA DIN AUKTORISERADE TWS ÅTERFÖRSÄLJARE. 1:a 500km Stämpel av Återförsäljare 4:e service Stämpel av Återförsäljare 2:a service 5:e service Stämpel av Återförsäljare Stämpel av Återförsäljare 3:e service 6: service Stämpel av Återförsäljare Stämpel av Återförsäljare 16

17 SERVICE SCHEMA KONTAKTA DIN AUKTORISERADE TWS ÅTERFÖRSÄLJARE 7:e service 10:e service Stämpel av Återförsäljare Stämpel av Återförsäljare 8e: service 11:e service Stämpel av Återförsäljare Stämpel av Återförsäljare 9:e service 12: service Stämpel av Återförsäljare Stämpel av Återförsäljare * TWS Motor reserverar sig för feltryck i denna utgåva 17
