Fordonskunskap. Avsnitt B. Mopedbil. ATV fyrhjulig moped Crossmoped Motardmoped Scooter Trehjulig moped

Transkript

1 Avsnitt B Viktigt i avsnittet! Fordonets konstruktion Fordonets miljöpåverkan Miljöanpassad körstil Lagstiftning Fordonskunskap Det här får du köra med AM-körkort Moped Mopedbil Traktor EPA-traktor Det här får du köra med Förarbevis Det finns många olika sorters mopeder att köpa: Mopedbil ATV fyrhjulig moped Crossmoped Motardmoped Scooter Trehjulig moped Oregistrerade mopeder klass II 24 Motorredskap klass II

2 Avsnitt B del 1 Fordonskunskap Fordon är ett övergripande namn på maskiner som kan förflytta sig. Oftast används de för transport av varor eller människor. Det finns även fordon som används för att utföra arbeten så som grävmaskin eller traktor. Fordonen kräver en chaufför eller en programmering för att kunna förflytta sig eller göra sitt jobb. Fordon Anordning på hjul, band, medar eller liknande som är inrättad för färd på marken och ej löper på skenor. Fordon indelas i motordrivna fordon, släpfordon, terrängsläp, efterfordon, sidvagnar, cyklar, hästfordon och övriga fordon. Vägtrafikkungörelse (1972:603) De flesta fordonen har liknande uppbyggnad bestående av: Bärande konstruktion / Chassi = Ram / Bärande kaross Drivlina = delarna som får fordonet att rulla, från motor till drivhjul. Hjälp och manöversystem = Bromsar, styrning och instrumentering m.m. Skal = Kaross / kåpor. Dessa delar knyts ihop av mekanik, hydraulik, pneumatik och elektricitet. Två hjul/ MC, Moped A-traktor/ Mopedbil Terrängvagn/ Motorredskap Släpvagn/ Släde Ram / Chassi Drivlina Hjälp- och manöversystem Kaross/kåpor, påbyggnad Mekanik, hydralik, pneumatik och el 25

3 Skivbroms 6 Trumbroms Mopedens utrustning Var noga med att få med en skötselinstruktion när du köper en moped. Köper du en EU-moped ska det även finnas ett registreringsbevis och en registreringsskylt. Fordonet ska vara besiktigat och godkänt enligt svenska normer vilket framgår av besiktningsinstrumentet. Om du köper en begagnad moped bör du vara extra noga med att kontrollera: 1. Backspeglarna, bör vara två stycken, en på vänster sida och en på höger sida. En del fordon tillverkas med en backspegel. Det finns mopeder som är godkända med en backspegel på vänster sida. 2. Bakljuset; som ska ge ett rött ljus bakåt. 3. Bromsljus; rött ljus bakåt när någon av bromsarna används. 4. Bilbälte; ska finnas i mopedbilarna. 5. Däcken; bör ha bra mönsterdjup. Corden får inte synas 6. Bromsar på tvåhjulig moped, en fram och en bak, med god bromsverkan. På tre eller fyrhjuliga mopeder ska det även finnas en parkeringsbroms. ABS-bromsar är vanligtvis standard på moderna bilar och motorcyklar. 7. Chassi- eller ramnummer; ska vara instansat på chassi- eller moped ram. 8. Körriktningsvisare / blinkers; orangegult ljus bak och fram. 9. Ljudsignal/Tuta med dov och jämn ton. 10. Ljuddämpare; sitter i avgasröret, kontrollera att avgasröret är intakt, att ljuddämparen fungerar. Det är inte tillåtet att göra några egna förändringar på avgassystemet. Om du köper en sådan moped kan du själv råka illa ut och få böta för att mopeden är trimmad. 11. Säkringar förebygger brand på grund av elfel och finns för att fordonets elsystem inte skall bli överhettat. 30

4 1 Backspeglar 12 Styrenhet 1. Indikator för körriktningsvisare 2. Kilometerräknare 3. Bränslenivåmätare 4. Indikatorlampa för helljus 5. Hastighetsmätare Tvåtaktsmoped har även en indikatorlampa för olja som varnar om det är för låg oljenivå. Då är det lämpligt att stanna omedelbart. 6 Bromsar 13 Styrlås 12. Styrenhet; var noga med att kontrollera att ingenting glappar, det gäller även hjulen. 13. Styrlås; kontrollera att styrlåset fungerar, komplettera med exempelvis kabel lås. Du kan även rådgöra med MC-försäljarna om elektronisk låsning av mopeden. Det kostar lite extra men den högre kostnaden kan kompenseras genom sänkt försäkringspremie hos vissa försäkringsbolag. 14. På en moped som är godkänd för passagerare (framgår av registreringsbeviset för EU-moped, och /eller typintyget för moped klass II) ska det finnas ett handtag bak som passageraren kan hålla sig i. 15. Reflexer; röda baktill och orange på mopedens sidor. Inte föreskrivet för tre och fyrhjulig moped mopedbil Registreringsskylt; ska sitta på an visad plats. 17. Strålkastare; hel- och halvljus, vitt eller gult sken. a) b) Instrumentsymbol för hel- (a) och halvljus (b) 18. Släpvagn; om du ska dra en släpvagn efter mopeden ska det finnas en kopplingsanordning. 19. Varningstriangel ska finnas med i tre eller fyr hjuliga mopeder/bilar liksom för bilar i övrigt. 20. Mopedbilar skall vara utrustade med LGF-skylt (LGF=Långsamt Gående Fordon) 31

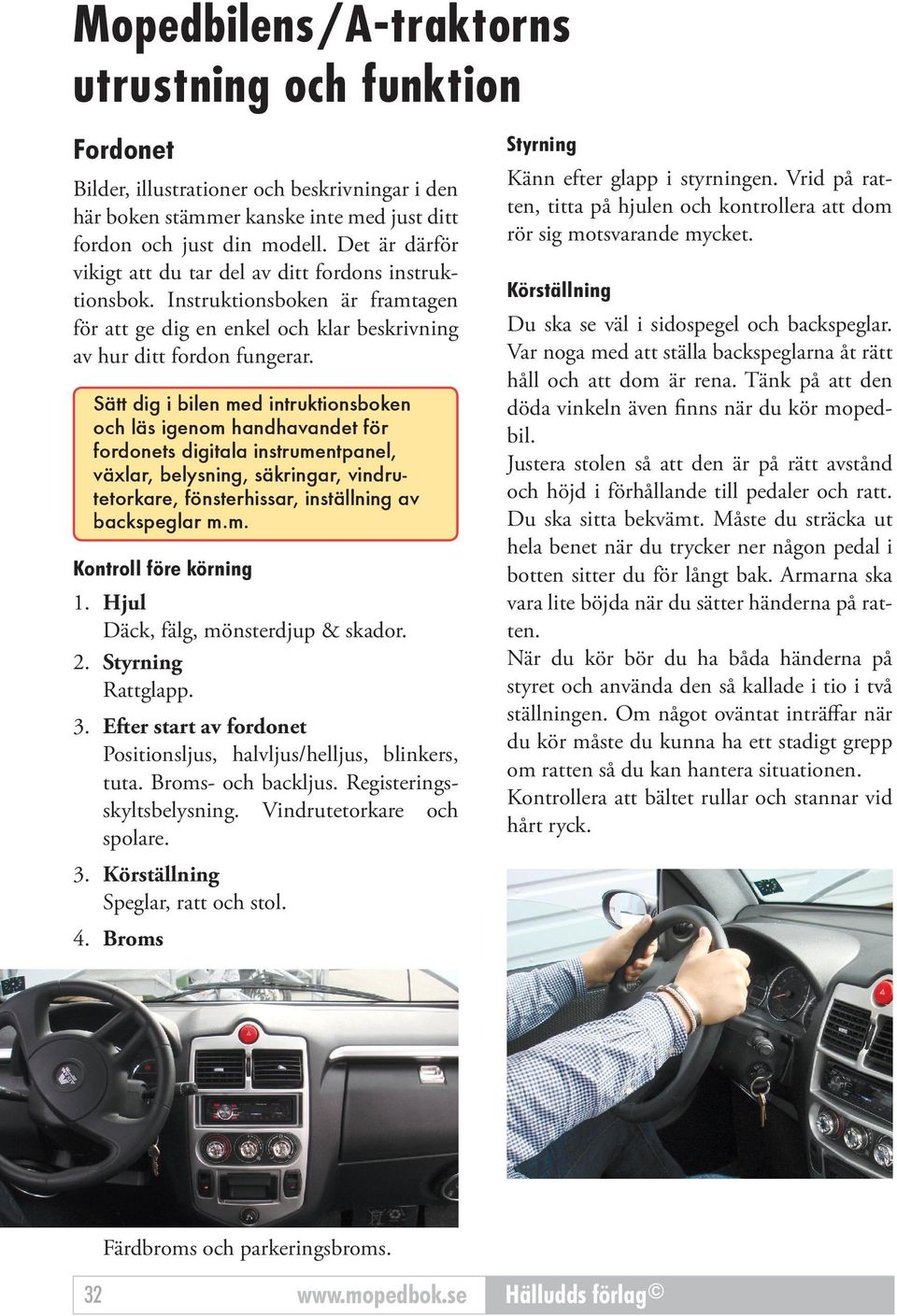

5 Mopedbilens/A-traktorns utrustning och funktion Fordonet Bilder, illustrationer och beskrivningar i den här boken stämmer kanske inte med just ditt fordon och just din modell. Det är därför vikigt att du tar del av ditt fordons instruktionsbok. Instruktionsboken är framtagen för att ge dig en enkel och klar beskrivning av hur ditt fordon fungerar. Sätt dig i bilen med intruktionsboken och läs igenom handhavandet för fordonets digitala instrumentpanel, växlar, belysning, säkringar, vindrutetorkare, fönsterhissar, inställning av backspeglar m.m. Kontroll före körning 1. Hjul Däck, fälg, mönsterdjup & skador. 2. Styrning Rattglapp. 3. Efter start av fordonet Positionsljus, halvljus/helljus, blinkers, tuta. Broms- och backljus. Registeringsskyltsbelysning. Vindrutetorkare och spolare. 3. Körställning Speglar, ratt och stol. 4. Broms Styrning Känn efter glapp i styrningen. Vrid på ratten, titta på hjulen och kontrollera att dom rör sig motsvarande mycket. Körställning Du ska se väl i sidospegel och backspeglar. Var noga med att ställa backspeglarna åt rätt håll och att dom är rena. Tänk på att den döda vinkeln även finns när du kör mopedbil. Justera stolen så att den är på rätt avstånd och höjd i förhållande till pedaler och ratt. Du ska sitta bekvämt. Måste du sträcka ut hela benet när du trycker ner någon pedal i botten sitter du för långt bak. Armarna ska vara lite böjda när du sätter händerna på ratten. När du kör bör du ha båda händerna på styret och använda den så kallade i tio i två ställningen. Om något oväntat inträffar när du kör måste du kunna ha ett stadigt grepp om ratten så du kan hantera situationen. Kontrollera att bältet rullar och stannar vid hårt ryck. Färdbroms och parkeringsbroms. 32

6 Broms Tryck ner bromspedalen hårt. I nedtryckt läge ska den stanna halvvägs och inte fjädra eller sjunka. Parkeringsbromsen ska inte ta för högt upp och mopedbilen ska inte gå att rulla med bromsen i. Kontrollera även att parkeringssymbolen på instrumentpanelen lyser och slocknar när parkeringsbromsen släpps. Växelspak De flesta mopedbilarna har en variator som fungerar som en automatväxellåda och växelspaken har därför ofta ett normalläge (N), körläge (D) och back (R). När du startar fordonet ska du ha normalläge ilagt. Det finns två pedaler i en mopedbil - gas och broms. Till vänster bromspedalen och till höger gaspedalen. Använd endast den högra foten och låt den andra foten ligga i viloläge till vänster. Däremot på EPA-traktor och A-traktor finns oftast både koppling och manuell växellåda. När du kör iväg Vrid tändningsnyckeln till läge ON. Om du har en dieseldriven bil startar du när förvärmningsindikatorn på instrumentpanelen har slocknat. Vid bensinstationen Kontrollera motorutrymmet med jämna mellanrum. Se efter om det finns några läckage och fyll eventuellt på vätskor och olja. Tag fram din instruktionsbok och följ hänvisningarna i den. Spolarvätska Kylarvätska Både spolar- och kylarvätska blandas med vatten. Var noga med kylarvätskan att du får rätt frysskydd som räcker ner till -25 grader. Oftast blandar man 50% glykol och 50% vatten. Använd gärna ett mätinstrument som ser ut som en pipett och som finns att låna på bensinstationer. Variatorn Variatorn sitter mellan motorn och drivaxeln. Där finns en variatorrem som löper mellan primär- och sekundärvariatorn. Använd inte fett för att smörja variatorerna eller remmen. Tag bort smuts lufttyck vid underhåll. Byt variatorrem om den är skadad och enligt instruktionsbok. På EPA- och A-traktorer med manuell växellåda gäller inte detta. När förvärmningsindikator slocknat kan du lägga in R eller D och köra om du har en dieselbil. Variatorrem 33
