2 intelligent CONstruction Konceptet icon Mjukvara Hårdvara Mätare Maskiner Maskiner Mätare 2

3 intelligent CONstruction Hårdvara 3

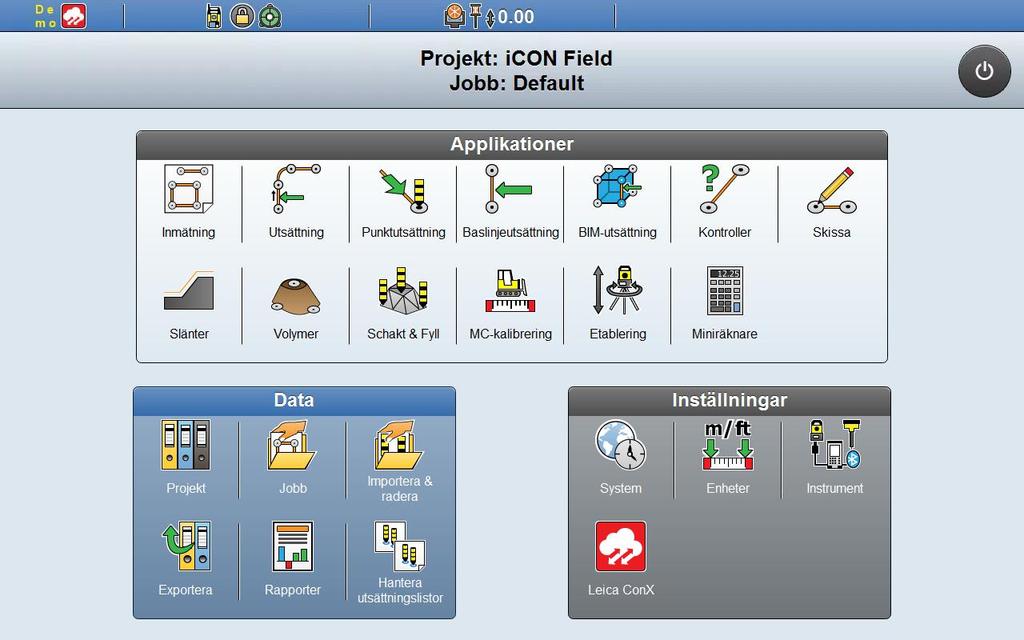

4 icon Field Mjukvaran 4

5 icon Field Användargränssnittet 5

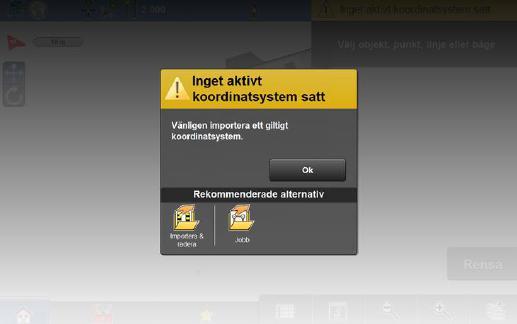

6 icon Field Grafiska guidningar Förklaring av vad som förväntas av dig Varningar och förslag på lösningar direkt i arbetsfönstret 6

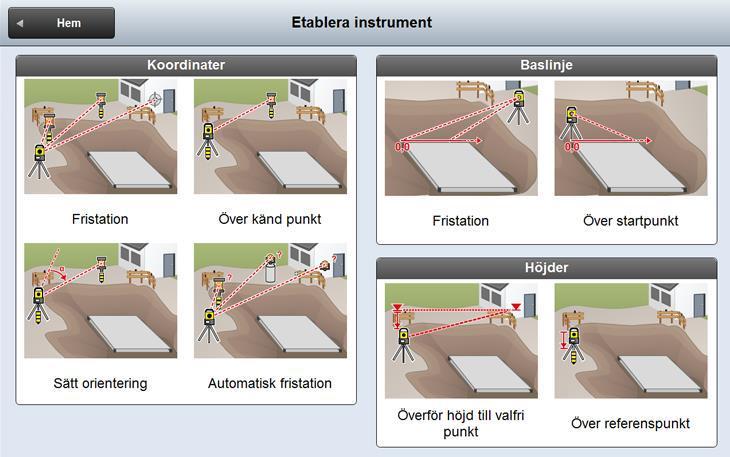

7 icon Field Etablering av instrument Uppdelning av etableringsmöjligheter mellan absoluta koordinater och relativa koordinater. Automatisk etablering när det finns minst 3 kända punkter med angiven prismainformation. Funktionen baslinje används för att etablera mot t ex utmarkerade stomlinjer, den etablerade stationen kan man även skifta, för att få den invriden till rätt koordinater när mätningen är genomförd. Baslinje används också för etablering mot BIM objekt i en förekommande IFC fil. 7

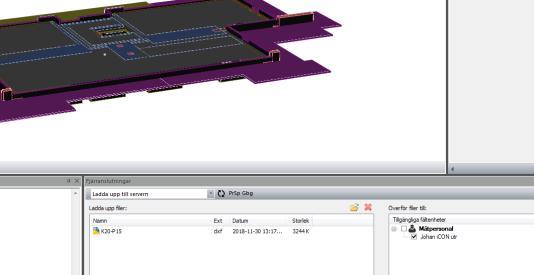

8 Dataöverföring Kontor fält - kontor icon Office Filer kan skickas till Leica ConX direkt från icon Office mjukvaran. Filer kan laddas ned från Leica ConX direkt i icon Office mjukvaran. Användarens behörighetsnivå speglar vilka projekt som blir valbara i icon Office. Leica ConX Filer kan laddas upp via webbläsare av alla som får inloggningsuppgifter till kontot med projekt. Filer kan laddas ner via webbläsare av alla som får inloggningsuppgifter till kontot med projekt. Olika behörighetsnivåer kan styra vilken användare som har tillgång till vilket projekt. USB minne Filer kan synkas till och från fältenheten via vanligt USB minne med rätt mappstruktur. 8

9 Filformat Import Referensdata *.geo *.dxf *.ifc *.trm *.xml *.csv *.txt *.gsi *.kof Vägmodell *.l3d *.lin *.lmd *.xml Kända punkter *.geo *.xml *.txt *.csv *.gsi Bakgrund *.dxf *.jpg *.tiff Kodlista *.cod *.xml *.csv 9

10 Filformat Export Data *.geo *.dxf *.xml *.csv *.gsi *.llc *.plm *.kof *.txt Kodlista *.xml Rapporter *.pdf *.csv *.html *.txt Utsättningslistor *.txt *.csv *.gsi *.geo *.kof *.dxf 10

11 icon Field Datainsamling Mätlägen & toleranser Punkter, linjer & bågar MEP symboler att välja för respektive kod. Linjer/Bågar mäts direkt i fält, inget speciell kodning krävs. Koder/attribut på importerade filer kan slås på/av/visas. Kod + 10 attribut Kod: VA Typ (lista) Objekt (lista) Dim (Värde) Mtrl (Text) 11

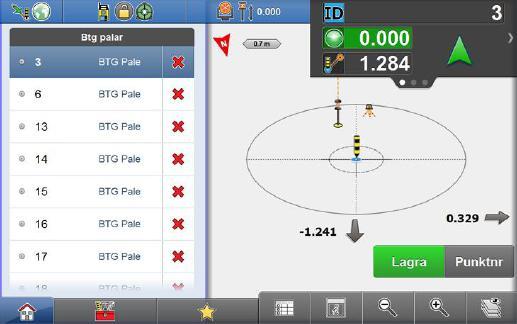

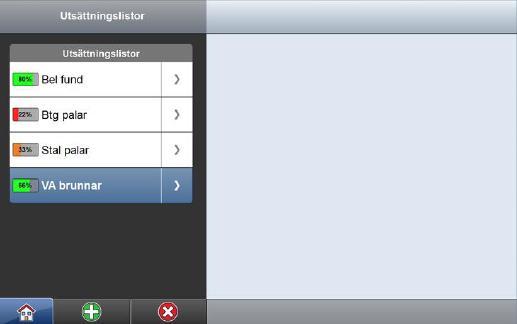

12 icon Field Utsättningslistor Skapa listor genom tex söka kod, intervall, område i grafiken allt i en fil osv. Följ utfört arbete för respektive fil. Exportera kvarvarande punkter från en lista. Automatiska punktval från listan vid utsättningsarbete 12

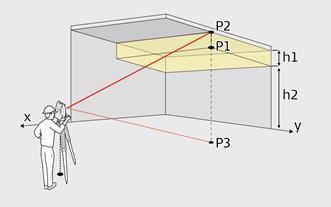

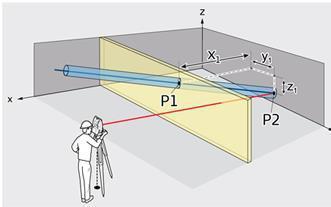

13 icon Field Automatisk utsättning golv/tak eller vägg Rikta instrument mot önskad yta för att starta mätningen, använd med fördel en utsättningslista. Reflektorlös mätning justering reflektorlös mätning utförs upp till 6 ggr för att hitta punkten. Laserpekarens position markeras när mjukvaran indikerar att punken är funnen. Förutsätter släta ytor för att minimera antalet mätningar/justeringar. 13

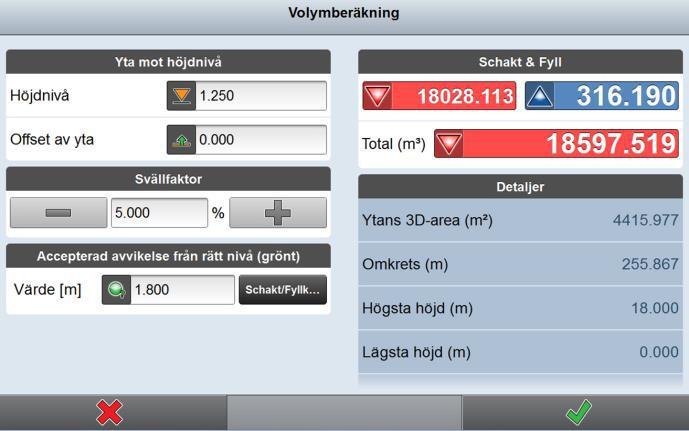

14 icon Field Volymberäkning i fält Mät volymer direkt i fält genom att skapa modeller med importerad och/eller mätt data. Upplag, yta mot höjd, yta mot punkt eller yta mot yta. Värden uppdateras i realtid. Skapa grafiska schakt/fyllkartor. Spara beräkningar för senare export av rapporter. 14

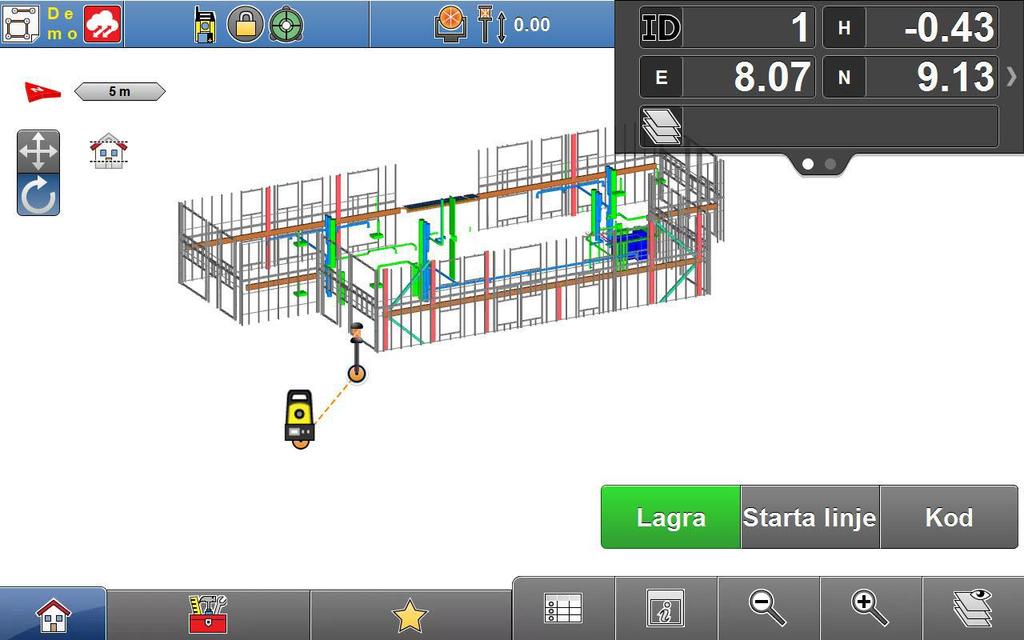

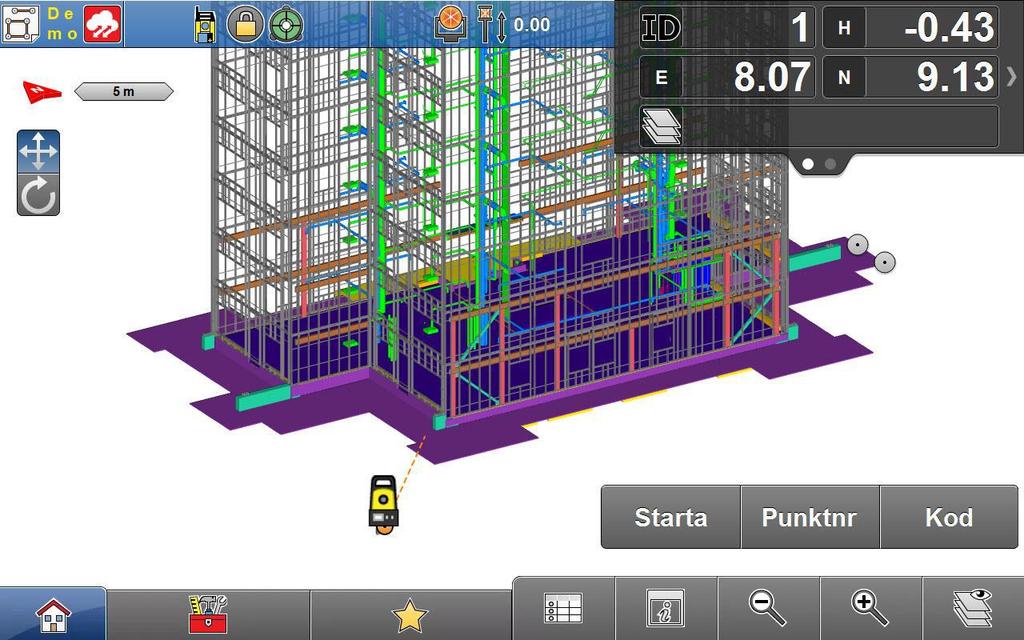

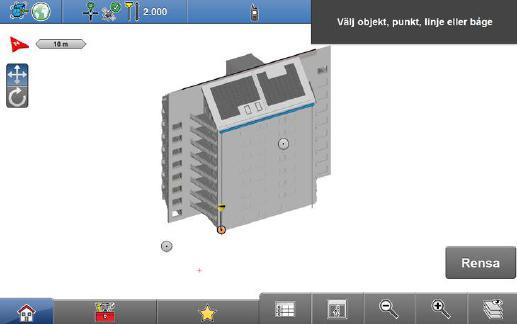

15 icon Field BIM i fält IFC Trädvy med alla klasser i modellen följder med ut i fält. Isolera eller dölj hela klasser eller enskilda objekt i modellen. Filtrera i höjdled. Rotera modellen i 3D. Brytpunkter tolkas fram i modellen, även vid dimensionsförändringar. 15

16 icon Field Exempel på IFC hantering 16

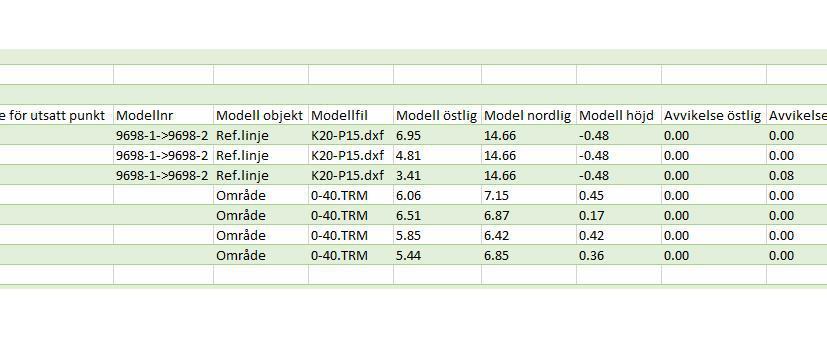

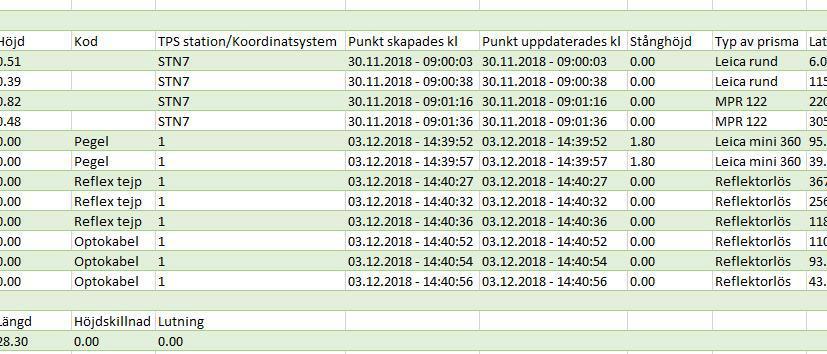

17 icon Field Rapporter med utökad data Leica Geosystems AB Abbotvägen Varnhem Viktig data utöver koordinater Stn som mätt in punkten När den skapades Stånghöjds samt prismatyp som använts Long/Lat CQ värden Mätmetod GNSS Avvikelse mot teoretiska värdet Stn som använts När den skapades Stånghöjds samt prismatyp som använts Long/Lat CQ värden Mätmetod GNSS 17

18 icon Field Mångsidighet med guidad maskinstyrning Mättekniker, arbetsledare, yrkesarbetare, maskinägare. Enkelt att placera på fordon för att öka effektiviteten. Differentiell fräsning för en enkel introduktion av maskinstyrning på asfaltsfräsar. 18

19 Leica ConX Molnet mellan kontor och fält Sync Visualisering Produktivitet EarthMover Maskinanvändning Fjärrsupport 19

20 intelligent CONstruction Konceptet Mjukvara som är lätt att använda för alla Hårdvara med absolut senaste tekniken Effektivt flöde av filer på arbetsplatserna med hjälp av Leica ConX Guidad maskinstyrning IFC filformat BIM ready 20

21 21

22 icr70 ATR 2, 5 SpeedSearch Setup Pilot Target Snap CubeSearch Reflektorlös mätning 500 m 4 knappar Byggprojekt Anläggningsprojekt Ej maskinkörning 22

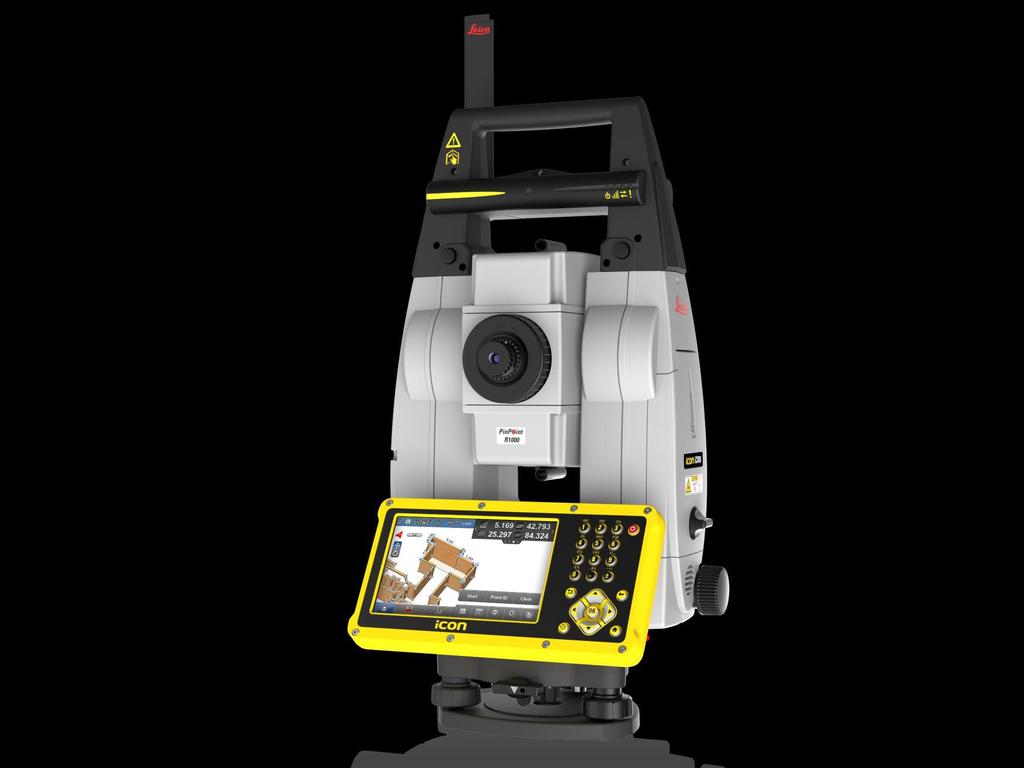

23 icr80 ATRplus 1, 2, 5 PowerSearch Setup Pilot Target Snap CubeSearch Reflektorlös mätning 30/500 m Knappar Display med full icon Field ombord Byggprojekt Anläggningsprojekt Maskinkörning 23

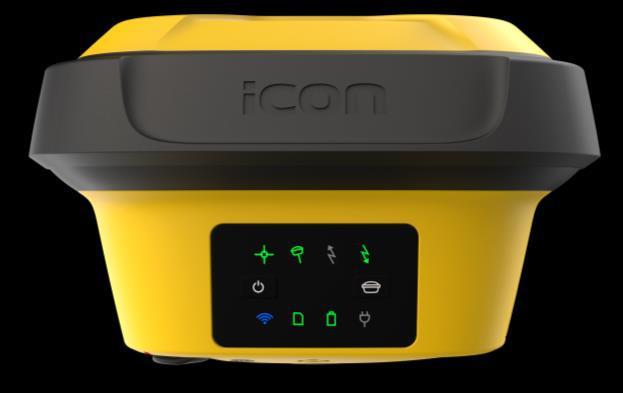

24 icg70t Kalibreringsfri tilt Påverkas ej av magnetfält SmartLink (RTK-kommunikationsglapp <10 min) Radiomodem 555 kanaler, 1 kanal/signal/satellit IP68 Stånglösning Basstation 24

25 icg60 Stånglösning Maskinlösning Basstation SmartLink (RTK-kommunikationsglapp <10 min) 4G LTE modem Radiomodem med extern antennanslutning 120 kanaler, 1 kanal/signal/satellit IP67 Leica ConX 25

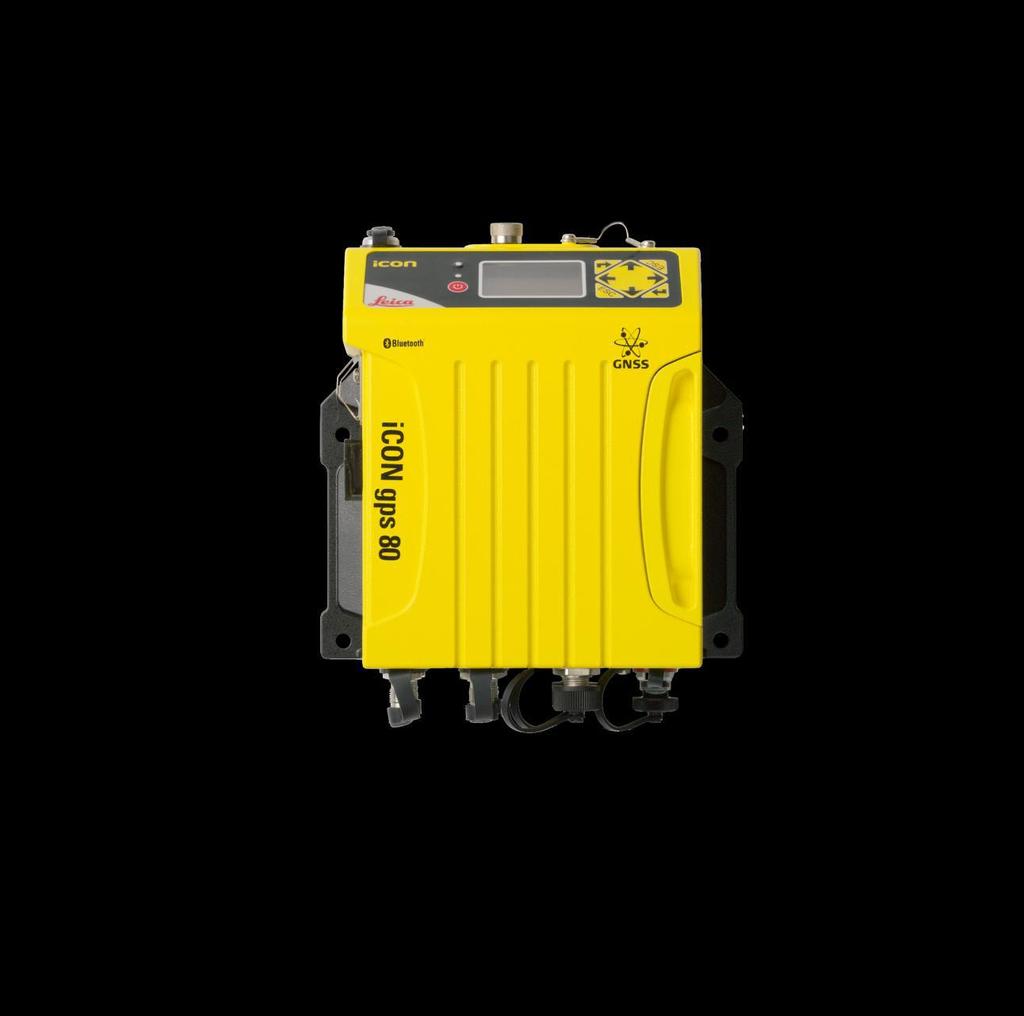

26 icg80 Integrerad i icon3d/mc1 SmartLink (RTK-kommunikationsglapp <10 min) 4G LTE modem Radiomodem 555 kanaler, 1 kanal/signal/satellit IP67 Leica ConX 26

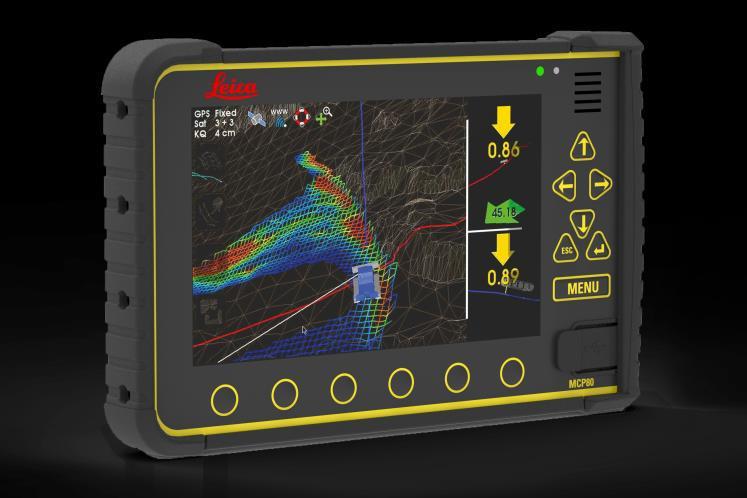

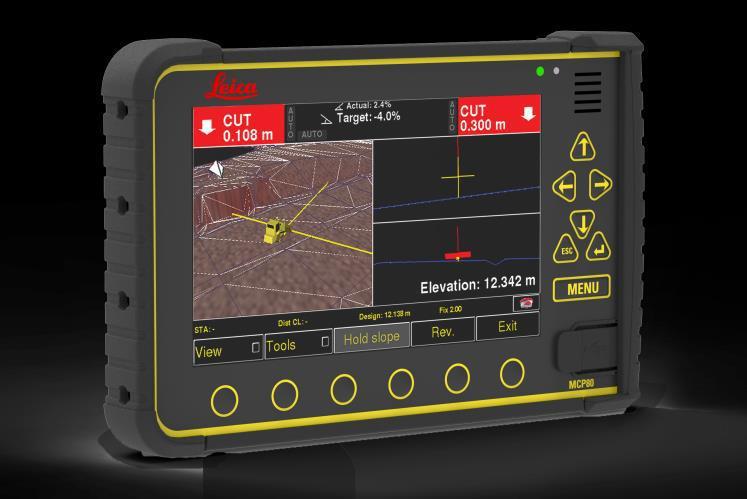

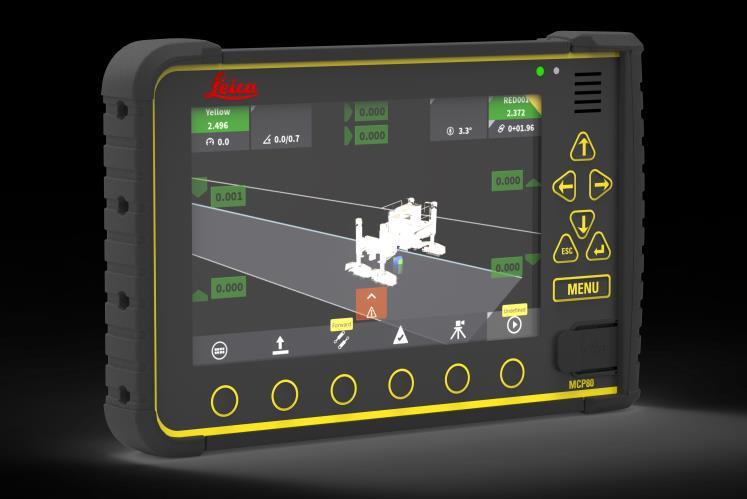

27 MCP80 IP66 8 Bakgrundsbelysta knappar och multi-touchskärm Sensor för omgivande ljus USB/WiFi/4G LTE Kabelfritt montage i dockningsstationen Visual Machine/iCON3D MC1 en skärm till alla maskintyper 27

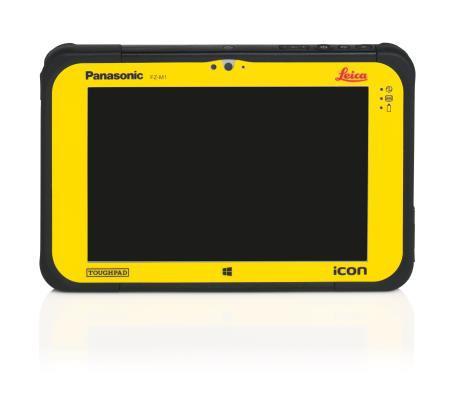

28 icc80 7 Multi-touch Windows 10 Integrerat 4G modem L1 GPS 2 * kameror IP65 28
