1 Projekteringsanvisning Rotovex SR07-11 E Luftflöde 0,4-1,1 m 3 /s wwww.systemair.se

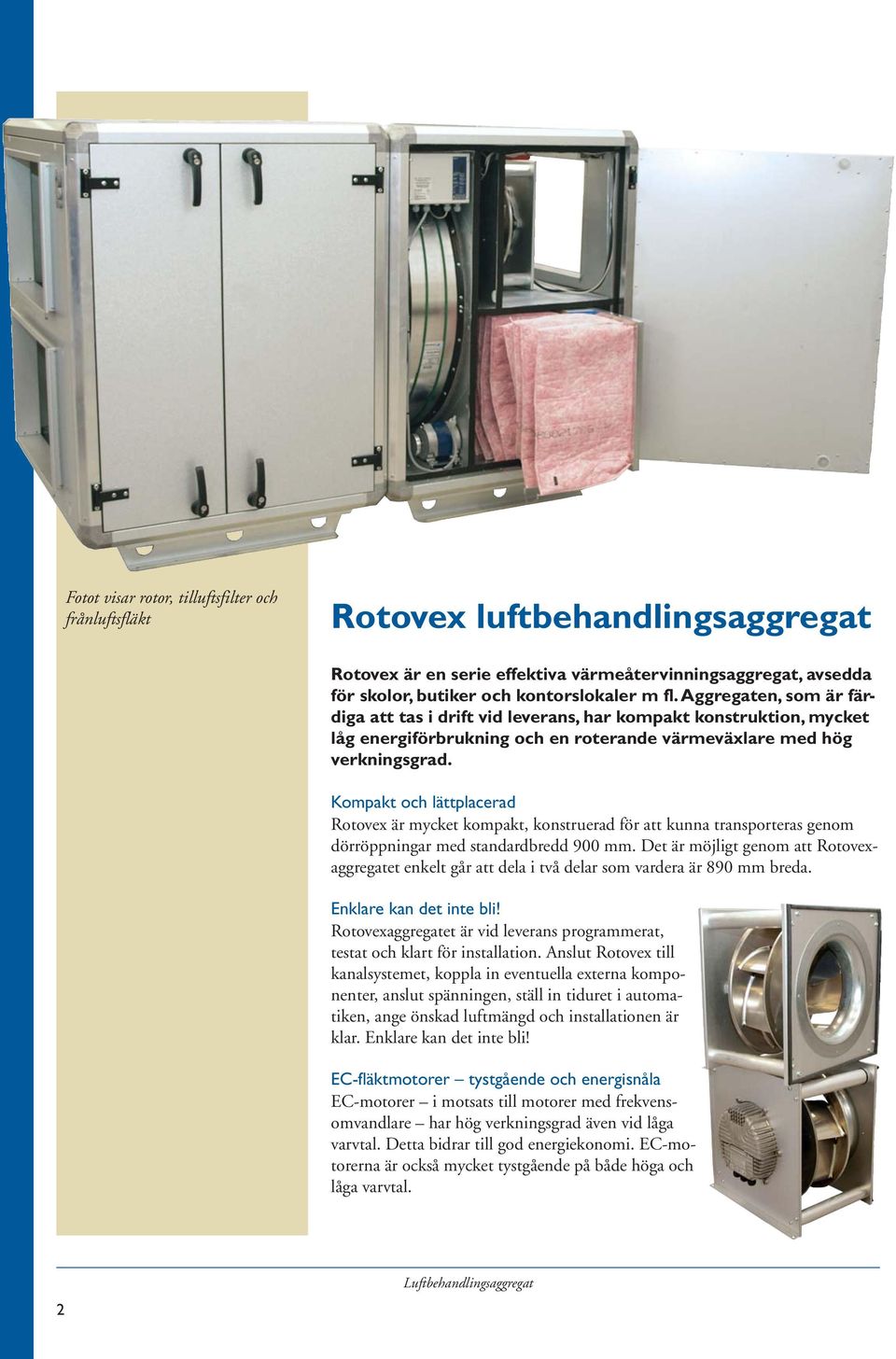

2 Fotot visar rotor, tilluftsfilter och frånluftsfläkt Rotovex luftbehandlingsaggregat Rotovex är en serie effektiva värmeåtervinningsaggregat, avsedda för skolor, butiker och kontorslokaler m fl. Aggregaten, som är färdiga att tas i drift vid leverans, har kompakt konstruktion, mycket låg energiförbrukning och en roterande värmeväxlare med hög verkningsgrad. Kompakt och lättplacerad Rotovex är mycket kompakt, konstruerad för att kunna transporteras genom dörröppningar med standardbredd 900 mm. Det är möjligt genom att Rotovexaggregatet enkelt går att dela i två delar som vardera är 890 mm breda. Enklare kan det inte bli! Rotovexaggregatet är vid leverans programmerat, testat och klart för installation. Anslut Rotovex till kanalsystemet, koppla in eventuella externa komponenter, anslut spänningen, ställ in tiduret i automatiken, ange önskad luftmängd och installationen är klar. Enklare kan det inte bli! EC-fläktmotorer tystgående och energisnåla EC-motorer i motsats till motorer med frekvensomvandlare har hög verkningsgrad även vid låga varv tal. Detta bidrar till god energiekonomi. EC-motorerna är också mycket tystgående på både höga och låga varvtal. 2

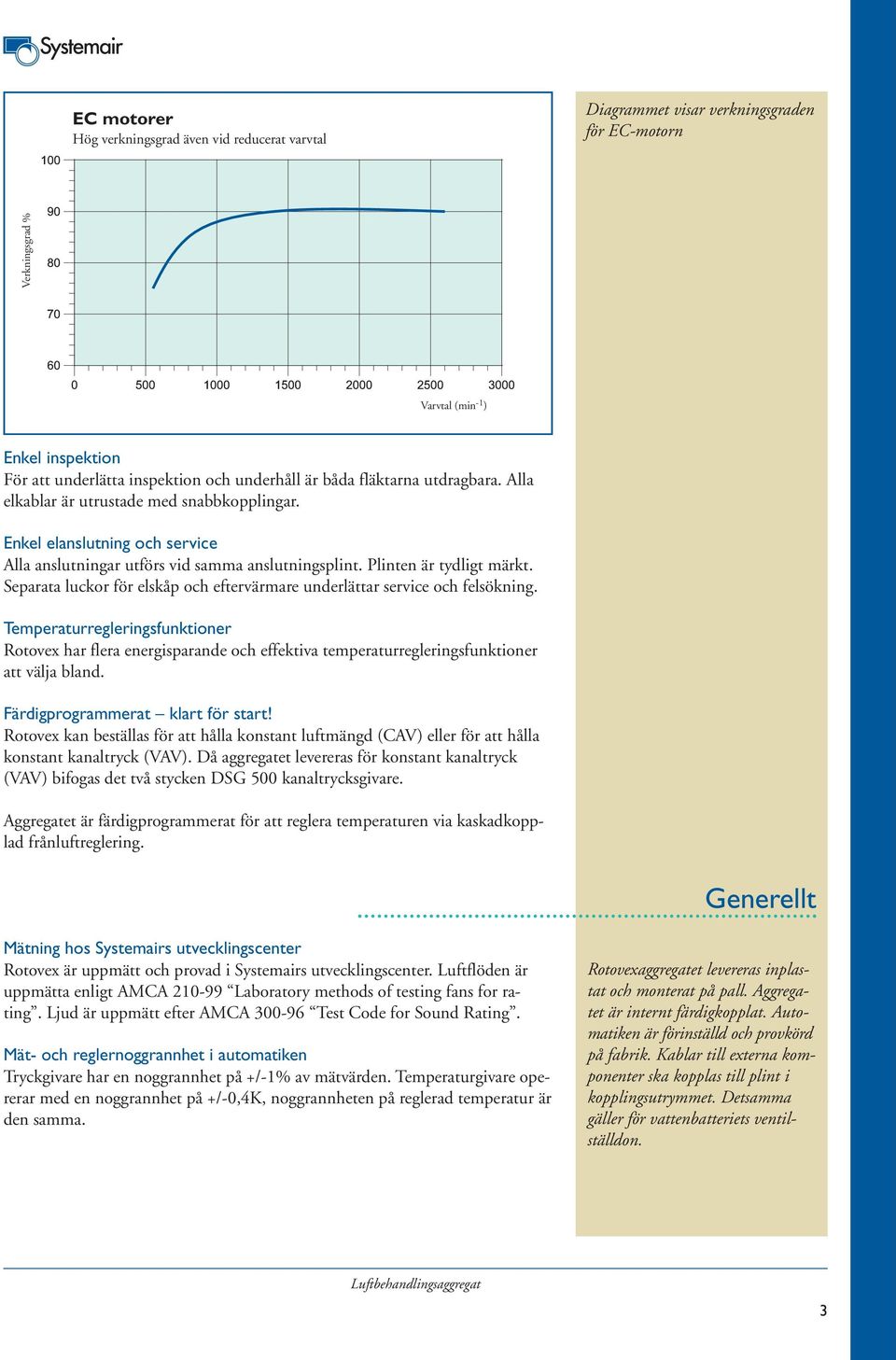

3 EC motorer Hög verkningsgrad även vid reducerat varvtal Diagrammet visar verkningsgraden för EC-motorn Verkningsgrad % Varvtal (min -1 ) Enkel inspektion För att underlätta inspektion och underhåll är båda fläktarna utdragbara. Alla elkablar är utrust ade med snabbkopplingar. Enkel elanslutning och service Alla anslutningar utförs vid samma anslutningsplint. Plinten är tydligt märkt. Separata luckor för elskåp och eftervärmare underlättar service och felsökning. Temperaturreglerings funktioner Rotovex har flera energisparande och effektiva temperaturregleringsfunktioner att välja bland. Färdigprogrammerat klart för start! Rotovex kan beställas för att hålla konstant luftmängd (CAV) eller för att hålla konstant kanaltryck (VAV). Då aggregatet levereras för konstant kanaltryck (VAV) bifogas det två stycken DSG 500 kanaltrycksgivare. Aggregatet är färdigprogrammerat för att reglera temperaturen via kaskadkopplad frånluftreglering. Generellt Mätning hos Systemairs utvecklingscenter Rotovex är uppmätt och provad i Systemairs utvecklingscenter. Luftflöden är uppmätta enligt AMCA Laboratory methods of testing fans for rating. Ljud är uppmätt efter AMCA Test Code for Sound Rating. Mät- och reglernoggrannhet i automatiken Tryckgivare har en noggrannhet på +/-1% av mätvärden. Temperatur givare opererar med en noggrannhet på +/-0,4K, noggrannheten på reglerad temperatur är den samma. Rotovexaggregatet levereras inplastat och monterat på pall. Aggregatet är internt färdigkopplat. Automatiken är förinställd och provkörd på fabrik. Kablar till externa komponenter ska kopplas till plint i kopplingsutrymmet. Detsamma gäller för vattenbatteriets ventilställdon. 3

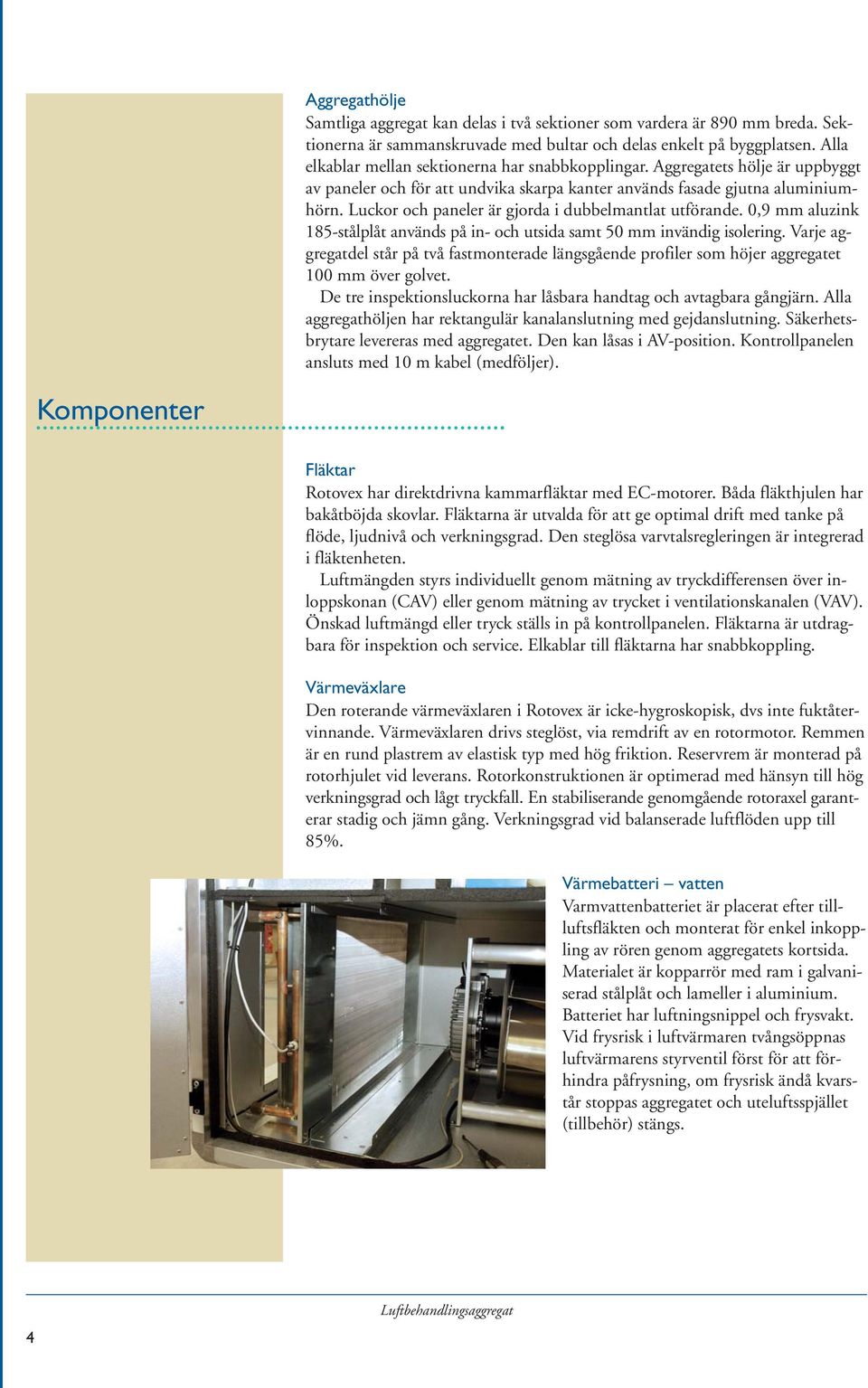

4 Aggregathölje Samtliga aggregat kan delas i två sektioner som vardera är 890 mm breda. Sektionerna är sammanskruvade med bultar och delas enkelt på byggplatsen. Alla elkablar mellan sektionerna har snabbkopplingar. Aggregatets hölje är uppbyggt av paneler och för att undvika skarpa kanter används fasade gjutna aluminiumhörn. Luckor och paneler är gjorda i dubbelmantlat utförande. 0,9 mm aluzink 185-stålplåt används på in- och utsida samt 50 mm invändig isolering. Varje aggregatdel står på två fastmonterade längsgående profiler som höjer aggregatet 100 mm över golvet. De tre inspektionsluckorna har låsbara handtag och avtagbara gångjärn. Alla aggregathöljen har rektangulär kanalanslutning med gejd anslutning. Säkerhetsbrytare levereras med aggregatet. Den kan låsas i AV-position. Kontrollpanelen ansluts med 10 m kabel (medföljer). Komponenter Fläktar Rotovex har direktdrivna kammarfläktar med EC-motorer. Båda fläkthjulen har bakåtböjda skovlar. Fläktarna är utvalda för att ge optimal drift med tanke på flöde, ljudnivå och verkningsgrad. Den steglösa varv talsregleringen är integrerad i fläktenheten. Luftmängden styrs individuellt genom mätning av tryckdifferensen över inloppskonan (CAV) eller genom mätning av trycket i ventilationskanalen (VAV). Önskad luftmängd eller tryck ställs in på kontrollpanelen. Fläktarna är utdragbara för inspektion och service. Elkablar till fläktarna har snabbkoppling. Värmeväxlare Den roterande värmeväxlaren i Rotovex är icke-hygroskopisk, dvs inte fuktåtervin nande. Värmeväxlar en drivs steglöst, via remdrift av en rotormotor. Remmen är en rund plastrem av elastisk typ med hög friktion. Reservrem är monterad på rotor hjulet vid leverans. Rotorkonstruktionen är optimerad med hänsyn till hög verkningsgrad och lågt tryckfall. En stabili serande genomgående rotoraxel garant - erar stadig och jämn gång. Verkningsgrad vid balanserade luftflöden upp till 85%. Värmebatteri vatten Varmvattenbatteriet är placerat efter tillluftsfläkten och monterat för enkel inkoppling av rören genom aggregatets kortsida. Materialet är kopparrör med ram i galvaniserad stål plåt och lameller i aluminium. Batteriet har luftningsnippel och frys vakt. Vid frysrisk i luftvärmaren tvångsöppnas luftvärmarens styrventil först för att förhindra påfrysning, om frysrisk ändå kvarstår stoppas aggregatet och uteluftsspjället (tillbehör) stängs. 4

5 Värmebatteri el Det elektriska värmebatteriet är placerat efter tillluftsfläkten. Tillverkas med en ram av galvaniserad stålplåt och stavar av rostfritt stål. Elbatteriet är utdragbart för inspektion och service. Alla elkablar har snabbkopplingar. Vid stopp i aggregatet kopplas el-värmaren ur direkt, antingen genom det inbyggda överhettningsskyddet i luftvärmaren eller via tidur eller omkopp lare. Fläktarna går för efterkylning under förinställd fördröjningstid. Efter överhettning startar aggregatet åter när larmet har kvitterats och över hettningsskyddet har övergått till normalläge. Om den manuella säkringen har löst ut, skall elbatteriet tas ut för inspektion och återställning. Elbatterier över 6 kw har separat spänningsmatning. Elbatteriets effektbehov styrs av en triac effektregulator (Pulser) mot önskad lufttemperatur som man ställer in på kontrollpanelen. De elektriska komponenterna är lätttillgängliga genom den egna dörren Filter Rotovex levereras med påsfilter. Båda filtren är monterade före den roterande värmeväxlaren. Rotovex levereras som standard med filter klass F7 på till - luftsidan och F5 på frånluftsidan. Filterkassetterna är monterade i styrskenor som förenklar insättning och utdragning vid inspektion och service. Styrskenorna har speciallåsningar och tätningslister för att ge optimal tätning mot filterkassetten. Tryck differensgivare över till- och frånluftsfilter utlöser larm när filter behöver bytas. Följande elvärmebatterier finns tillgängliga: Rotovex SR07 E: 3 alt. 12 kw Rotovex SR09 E: 4,5 alt. 15 kw Rotovex SR11 E: 6, 12 eller 24 kw Kanalanslutning Rotovex har rektangulära gejdanslutningar. 5

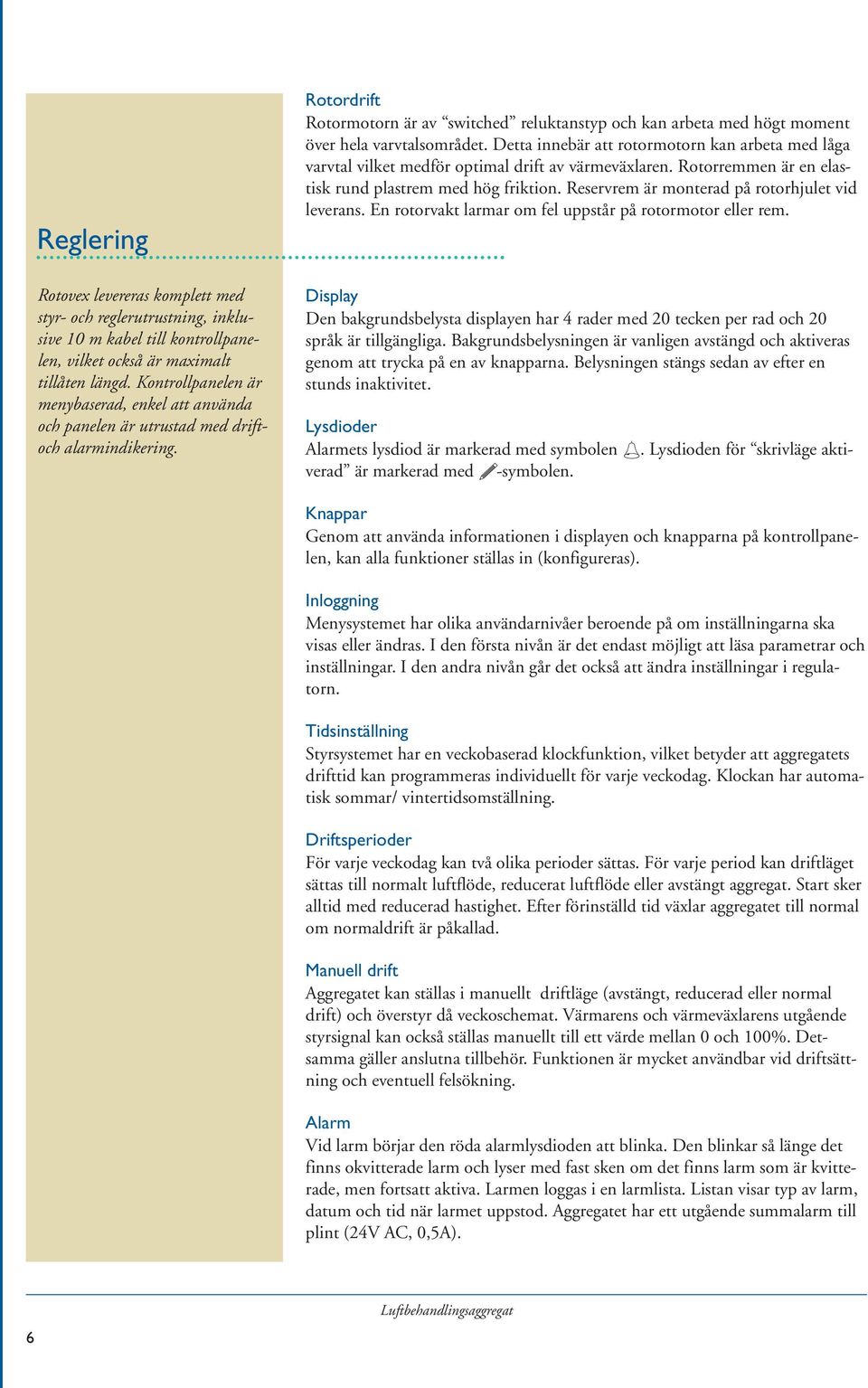

6 Reglering Rotovex levereras komplett med styr- och reglerutrustning, inklusive 10 m kabel till kontrollpanelen, vilket också är maximalt tillåten längd. Kontrollpanelen är menybaserad, enkel att använda och panelen är utrustad med driftoch alarmindikering. Rotordrift Rotormotorn är av switched reluktanstyp och kan arbeta med högt moment över hela varvtalsområdet. Detta innebär att rotormotorn kan arbeta med låga varvtal vilket medför optimal drift av värmeväxlaren. Rotor remmen är en elastisk rund plastrem med hög friktion. Reserv rem är monterad på rotorhjulet vid leverans. En rotorvakt larmar om fel uppstår på rotormotor eller rem. Display Den bakgrundsbelysta displayen har 4 rader med 20 tecken per rad och 20 språk är tillgängliga. Bakgrunds belysningen är vanligen avstängd och aktiveras genom att trycka på en av knapparna. Belysningen stängs sedan av efter en stunds inaktivitet.. Lysdioden för skrivläge akti- Lysdioder Alarmets lysdiod är markerad med symbolen verad är markerad med -symbolen. Knappar Genom att använda informationen i displayen och knapparna på kontrollpanelen, kan alla funktioner ställas in (konfigureras). Inloggning Menysystemet har olika användarnivåer beroende på om inställningarna ska visas eller ändras. I den första nivån är det endast möjligt att läsa parametrar och inställningar. I den andra nivån går det också att ändra inställningar i regulatorn. Tidsinställning Styrsystemet har en veckobaserad klockfunktion, vilket betyder att aggregatets drifttid kan programmeras individuellt för varje veckodag. Klockan har automatisk sommar/ vintertidsomställning. Driftsperioder För varje veckodag kan två olika perioder sättas. För varje period kan driftläget sättas till normalt luftflöde, reducerat luftflöde eller avstängt aggregat. Start sker alltid med reducerad hastighet. Efter förinställd tid växlar aggregatet till normal om normaldrift är påkallad. Manuell drift Aggregatet kan ställas i manuellt drift läge (avstängt, reducerad eller normal drift) och överstyr då veckoschemat. Värmarens och värmeväxlarens utgående styrsignal kan också ställas manuellt till ett värde mellan 0 och 100%. Detsamma gäller anslutna till behör. Funktionen är mycket användbar vid driftsättning och eventuell felsökning. Alarm Vid larm börjar den röda alarmlysdioden att blinka. Den blinkar så länge det finns okvitterade larm och lyser med fast sken om det finns larm som är kvitterade, men fortsatt aktiva. Larmen loggas i en larmlista. Listan visar typ av larm, datum och tid när larmet uppstod. Aggregatet har ett utgående summalarm till plint (24V AC, 0,5A). 6

7 Behovsstyrd reglering Rotovex kan behovsstyra luftflödet på t ex koldioxid (CO 2 ). CO 2 -givaren kopplas enkelt in på plint. Givarens utsignal kan antingen vara en analog (0-10V DC) eller digital signal (1/0). Vid analog utsignal regleras luftflödet linjärt mellan två CO 2 -värden (ppm). Vid digital utsignal kan aggregatet öka från reducerat till normalt luftflöde vid inställt värde (ppm). CO 2 -givare är tillbehör. Kommunikation Rotovex SR E E-tool Std* Exoline via RS Std Modbus via RS Std LON _** Exoline via TCP/IP*** _** Systemair erbjuder fristående aggregat med möjlighet att kommunicera via Exoline, Modbus ellor LON. Systemair tillhandahåller däremot inte externt BMS, ej heller idrifttagning av detsamma. Funktionsbeskrivning, Systemair SCP Temperaturreglering Rotovex är normalt konfigurerat för frånluftsreglering men kan konfigureras för följande temperaturregleringar: Tilluftsreglering Frånluftsreglering (kaskadkopplad) Rumsreglering (kaskadkopplad). Kräver tillbehör typ TG-R5/PT1000, rumsgivare. Utetemp. kompenserad tilluftsreglering. Utetemperaturstyrd växling mellan tillufts- och rums/frånlufts reglering. Funktionen kan användas för att vintertid använda tilluftsreglering, samt att sommartid med luftburen kyla använda rumsreglering. * Tillbehöret E-tool kabel ETC måste användas. Kabeln används för kommunikation mellan Corrigo regulator och dator. E-Tool mjukvara laddas ner från ** Tilläggsval vid beställning. *** Vid anslutning av aggregatet till BMS (Building Management System) måste Regin EXOdesigner mjukvara användas. För ytterligare information, kontakta närm - aste Regin-återförsäljare. Kyla Ett ventilställdon, för reglering av ett kallvattenbatteri, kan anslutas till aggregatet och regleras i sekvens med värmeväxlaren och värmaren. Aggregatet är också förberett för att ansluta en DX-kylare som kan regleras i ett, två eller tre steg (binärt). SCP kontrollpanel Bredd = 115 mm Höjd = 94 mm Djup = 26 mm 7

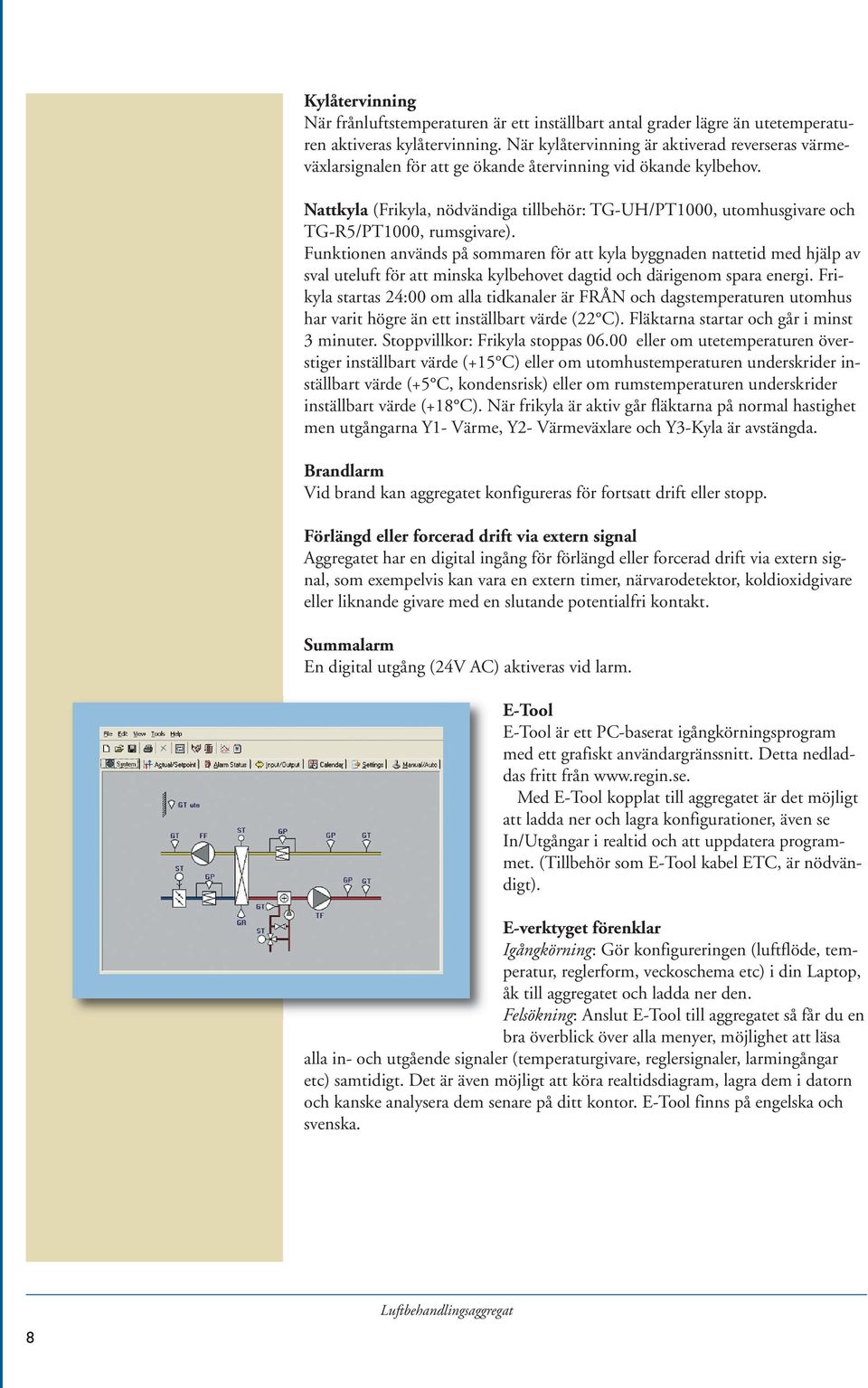

8 Kylåtervinning När frånluftstemperaturen är ett inställbart antal grader lägre än utetemperaturen aktiveras kylåtervinning. När kylåtervinning är aktiverad reverseras värmeväxlarsignalen för att ge ökande återvinning vid ökande kylbehov. Nattkyla (Frikyla, nödvändiga tillbehör: TG-UH/PT1000, utomhusgivare och TG-R5/PT1000, rumsgivare). Funktionen används på sommaren för att kyla byggnaden nattetid med hjälp av sval uteluft för att minska kylbehovet dagtid och därigenom spara energi. Frikyla startas 24:00 om alla tidkanaler är FRÅN och dagstemperaturen utomhus har varit högre än ett inställbart värde (22 C). Fläktarna startar och går i minst 3 minuter. Stoppvillkor: Frikyla stoppas eller om utetemperaturen överstiger inställbart värde (+15 C) eller om utomhustemperaturen underskrider inställbart värde (+5 C, kondensrisk) eller om rumstemperaturen underskrider inställbart värde (+18 C). När frikyla är aktiv går fläktarna på normal hastighet men utgångarna Y1- Värme, Y2- Värmeväxlare och Y3-Kyla är avstängda. Brandlarm Vid brand kan aggregatet konfigureras för fortsatt drift eller stopp. Förlängd eller forcerad drift via extern signal Aggregatet har en digital ingång för förlängd eller forcerad drift via extern signal, som exempelvis kan vara en extern timer, närvarodetektor, koldioxidgivare eller liknande givare med en slutande potentialfri kontakt. Summalarm En digital utgång (24V AC) aktiveras vid larm. E-Tool E-Tool är ett PC-baserat igångkör ningsprogram med ett grafiskt an vändargränssnitt. Detta nedladdas fritt från Med E-Tool kopplat till aggregatet är det möjligt att ladda ner och lagra konfigurationer, även se In/Utgångar i realtid och att uppdatera programmet. (Tillbehör som E-Tool kabel ETC, är nödvändigt). E-verktyget förenklar Igångkörning: Gör konfigureringen (luftflöde, temperatur, reglerform, veckoschema etc) i din Laptop, åk till aggregatet och ladda ner den. Felsökning: Anslut E-Tool till aggregatet så får du en bra överblick över alla menyer, möjlighet att läsa alla in- och utgående signaler (temperaturgivare, reg lersignaler, larmingångar etc) samtidigt. Det är även möjligt att köra realtidsdiagram, lagra dem i datorn och kanske analysera dem senare på ditt kontor. E-Tool finns på engelska och svenska. 8

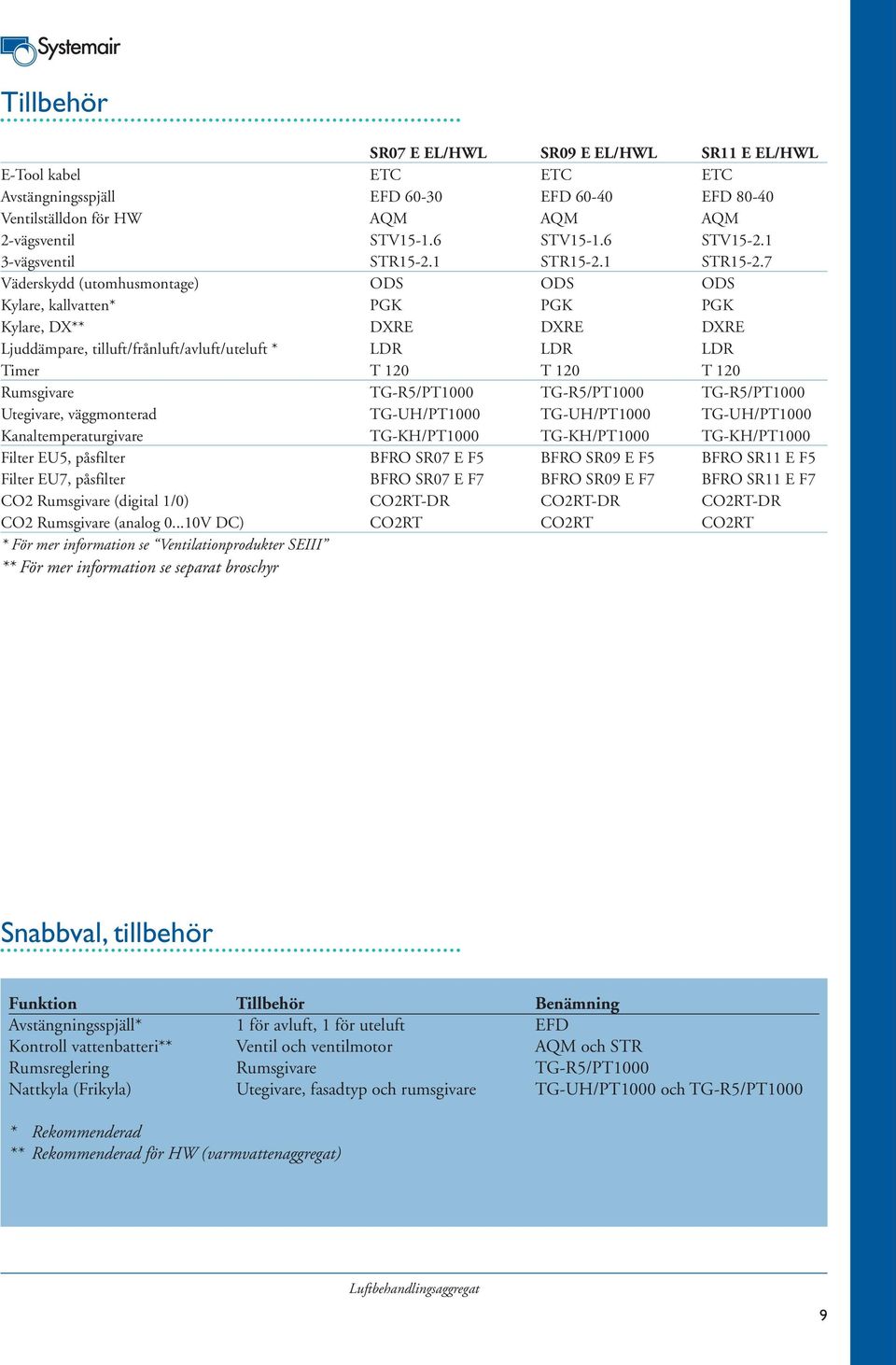

9 Tillbehör SR07 E EL/HWL SR09 E EL/HWL SR11 E EL/HWL E-Tool kabel ETC ETC ETC Avstängningsspjäll EFD EFD EFD Ventilställdon för HW AQM AQM AQM 2-vägsventil STV STV STV vägsventil STR STR STR Väderskydd (utomhusmontage) ODS ODS ODS Kylare, kallvatten* PGK PGK PGK Kylare, DX** DXRE DXRE DXRE Ljuddämpare, tilluft/frånluft/avluft/uteluft * LDR LDR LDR Timer T 120 T 120 T 120 Rumsgivare TG-R5/PT1000 TG-R5/PT1000 TG-R5/PT1000 Utegivare, väggmonterad TG-UH/PT1000 TG-UH/PT1000 TG-UH/PT1000 Kanaltemperaturgivare TG-KH/PT1000 TG-KH/PT1000 TG-KH/PT1000 Filter EU5, påsfilter BFRO SR07 E F5 BFRO SR09 E F5 BFRO SR11 E F5 Filter EU7, påsfilter BFRO SR07 E F7 BFRO SR09 E F7 BFRO SR11 E F7 CO2 Rumsgivare (digital 1/0) CO2RT-DR CO2RT-DR CO2RT-DR CO2 Rumsgivare (analog V DC) CO2RT CO2RT CO2RT * För mer information se Ventilationprodukter SEIII ** För mer information se separat broschyr Snabbval, tillbehör Funktion Tillbehör Benämning Avstängningsspjäll* 1 för avluft, 1 för uteluft EFD Kontroll vattenbatteri** Ventil och ventilmotor AQM och STR Rumsreglering Rumsgivare TG-R5/PT1000 Nattkyla (Frikyla) Utegivare, fasadtyp och rumsgivare TG-UH/PT1000 och TG-R5/PT1000 * Rekommenderad ** Rekommenderad för HW (varmvattenaggregat) 9

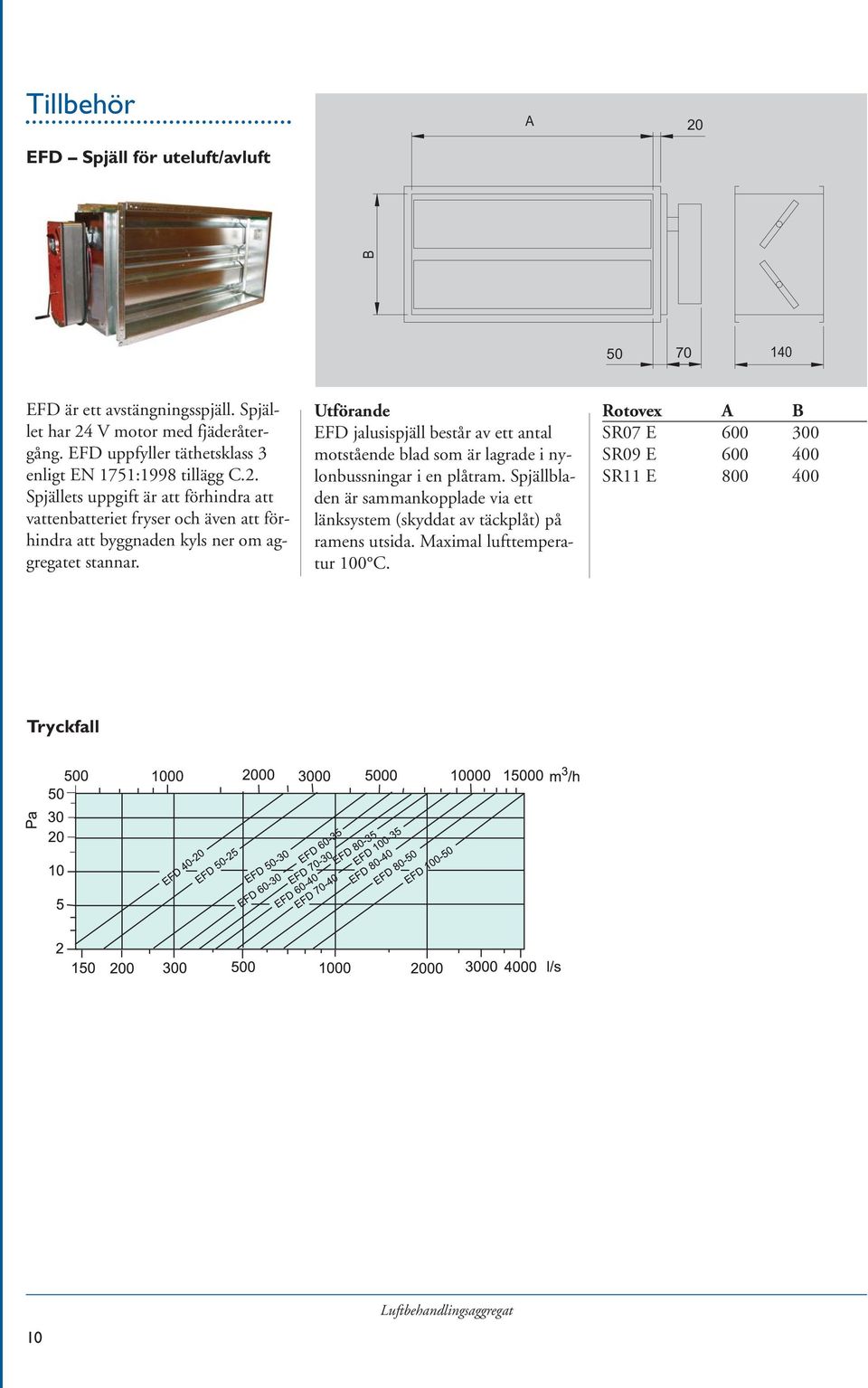

10 Tillbehör EFD Spjäll för uteluft/avluft A 20 B EFD är ett avstängningsspjäll. Spjället har 24 V motor med fjäderåtergång. EFD uppfyller täthetsklass 3 enligt EN 1751:1998 tillägg C.2. Spjällets uppgift är att förhindra att vattenbatteriet fryser och även att förhindra att byggnaden kyls ner om aggregatet stannar. Utförande EFD jalusispjäll består av ett antal motstående blad som är lagrade i nylonbussningar i en plåtram. Spjällbladen är sammankopplade via ett länksystem (skyddat av täckplåt) på ramens utsida. Maximal lufttemperatur 100 C. Rotovex A B SR07 E SR09 E SR11 E Tryckfall 10

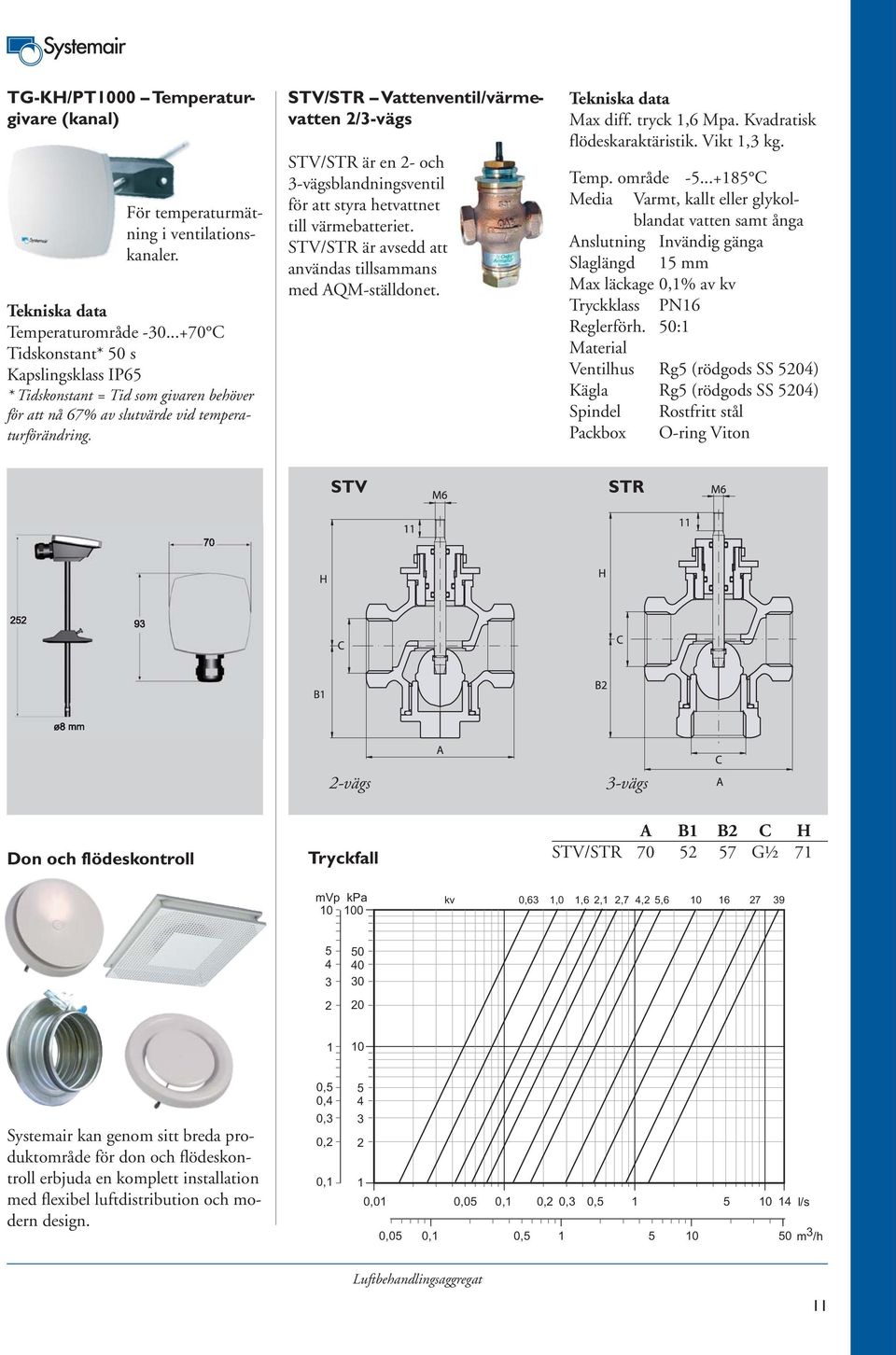

11 TG-KH/PT1000 Temperaturgivare (kanal) För temperaturmätning i ventilationskanaler. Tekniska data Temperaturområde C Tidskonstant* 50 s Kapslingsklass IP65 * Tidskonstant = Tid som givaren behöver för att nå 67% av slutvärde vid temperaturförändring. STV/STR Vattenventil/värmevatten 2/3-vägs STV/STR är en 2- och 3-vägsblandningsventil för att styra hetvattnet till värmebatteriet. STV/STR är avsedd att användas tillsammans med AQM-ställdonet. Tekniska data Max diff. tryck 1,6 Mpa. Kvadratisk flödeskaraktäristik. Vikt 1,3 kg. Temp. område C Media Varmt, kallt eller glykol - blandat vatten samt ånga Anslutning Invändig gänga Slaglängd 15 mm Max läckage 0,1% av kv Tryckklass PN16 Reglerförh. 50:1 Material Ventilhus Rg5 (rödgods SS 5204) Kägla Rg5 (rödgods SS 5204) Spindel Rostfritt stål Packbox O-ring Viton STV STR 2-vägs 3-vägs Don och flödeskontroll Tryckfall A B1 B2 C H STV/STR G½ 71 mvp kpa kv 0,63 1,0 1,6 2,1 2,7 4,2 5, Systemair kan genom sitt breda produktområde för don och flödeskontroll erbjuda en komplett installation med flexibel luftdistribution och modern design. 0,5 0,4 0,3 0,2 0, ,01 0,05 0,1 0,2 0,3 0, l/s 0,05 0,1 0, m 3 /h 11

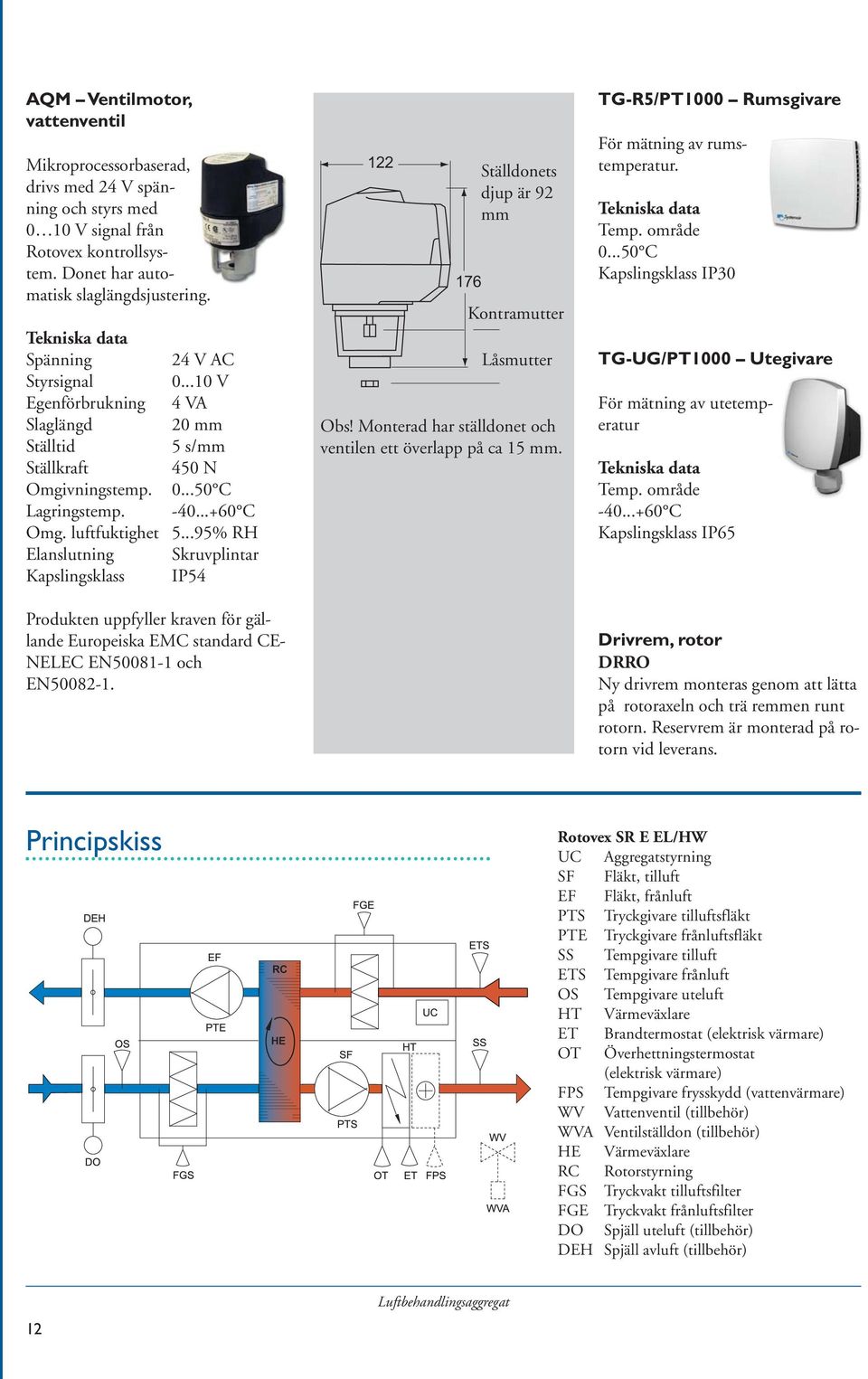

12 AQM Ventilmotor, vattenventil Mikroprocessorbaserad, drivs med 24 V spänning och styrs med 0 10 V signal från Rotovex kontrollsystem. Donet har automatisk slaglängds justering. Tekniska data Spänning 24 V AC Styrsignal V Egenförbrukning 4 VA Slaglängd 20 mm Ställtid 5 s/mm Ställkraft 450 N Omgivningstemp C Lagringstemp C Omg. luftfuktighet % RH Elanslutning Skruvplintar Kapslingsklass IP54 Produkten uppfyller kraven för gällande Europeiska EMC standard CE- NELEC EN och EN Ställdonets djup är 92 mm Kontramutter Låsmutter Obs! Monterad har ställdonet och ventilen ett överlapp på ca 15 mm. TG-R5/PT1000 Rumsgivare För mätning av rums - temperatur. Tekniska data Temp. område C Kapslingsklass IP30 TG-UG/PT1000 Utegivare För mätning av utetemp - eratur Tekniska data Temp. område C Kapslingsklass IP65 Drivrem, rotor DRRO Ny drivrem monteras genom att lätta på rotoraxeln och trä remmen runt rotorn. Reservrem är monterad på rotorn vid leverans. Principskiss RC HE Rotovex SR E EL/HW UC Aggregatstyrning SF Fläkt, tilluft EF Fläkt, frånluft PTS Tryckgivare tilluftsfläkt PTE Tryckgivare frånluftsfläkt SS Tempgivare tilluft ETS Tempgivare frånluft OS Tempgivare uteluft HT Värmeväxlare ET Brandtermostat (elektrisk värmare) OT Överhettningstermostat (elektrisk värmare) FPS Tempgivare frysskydd (vattenvärmare) WV Vattenventil (tillbehör) WVA Ventilställdon (tillbehör) HE Värmeväxlare RC Rotorstyrning FGS Tryckvakt tilluftsfilter FGE Tryckvakt frånluftsfilter DO Spjäll uteluft (tillbehör) DEH Spjäll avluft (tillbehör) 12

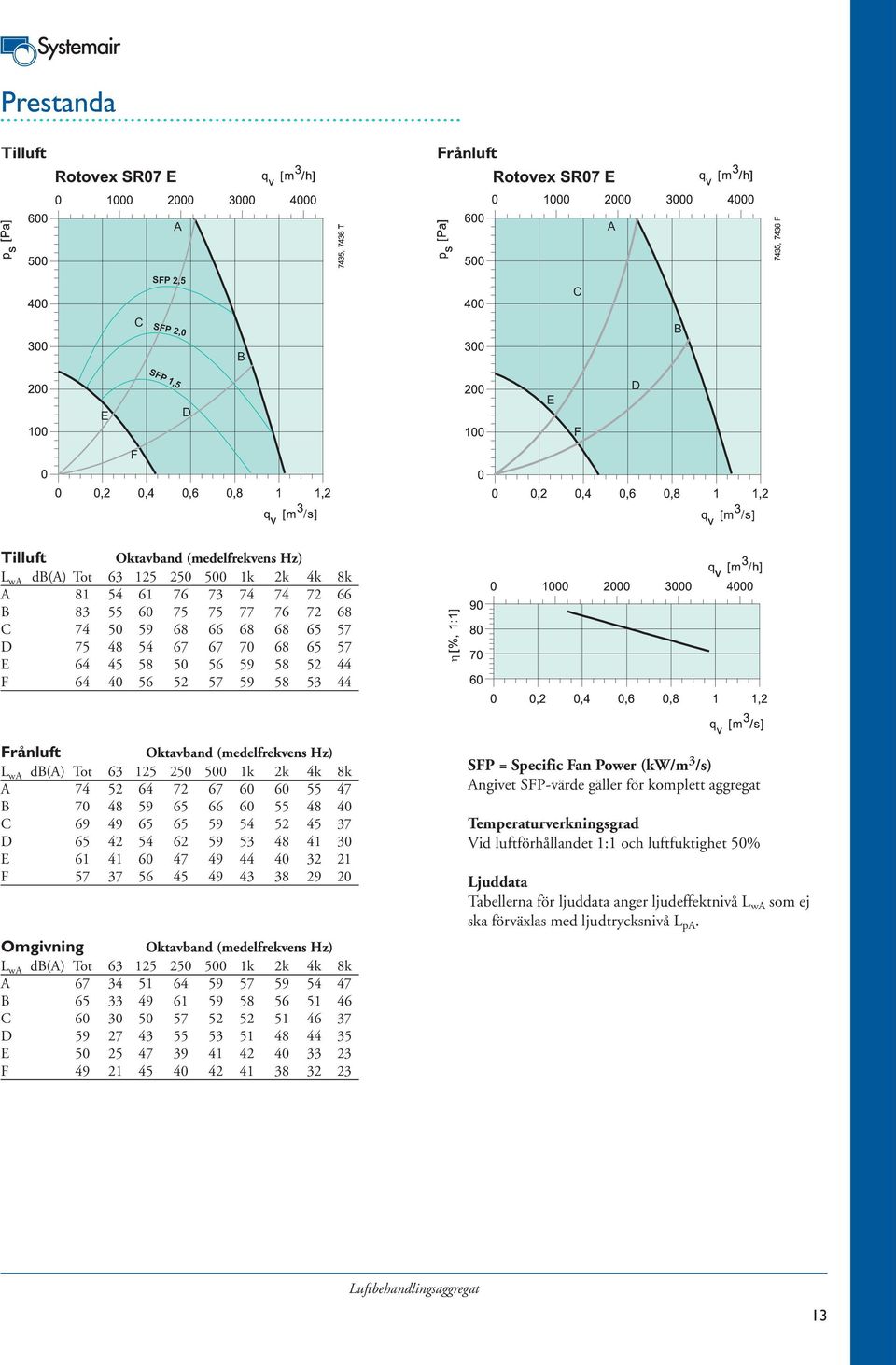

13 Prestanda Tilluft Frånluft A A SFP 2,5 C C SFP 2,0 B B E SFP 1,5 D E F D F Tilluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F η Frånluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F Omgivning Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat Temperaturverkningsgrad Vid luftförhållandet 1:1 och luftfuktighet 50% Ljuddata Tabellerna för ljuddata anger ljudeffektnivå L wa som ej ska förväxlas med ljudtrycksnivå L pa. 13

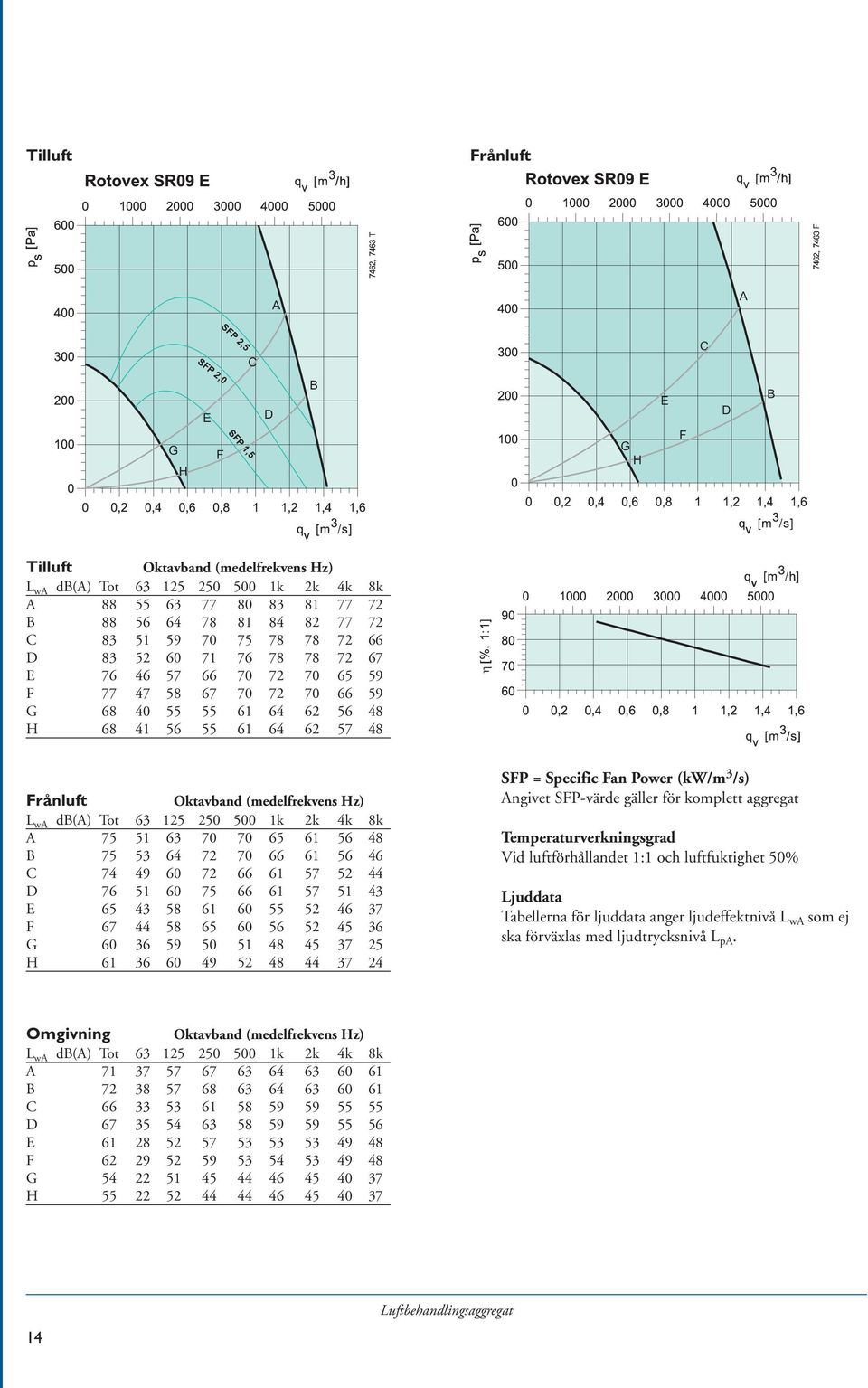

14 Tilluft Frånluft A A SFP 2,5 C C G H SFP 2,0 E F SFP 1,5 D B G H E F D B Tilluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F G H η Frånluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F G H SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat Temperaturverkningsgrad Vid luftförhållandet 1:1 och luftfuktighet 50% Ljuddata Tabellerna för ljuddata anger ljudeffektnivå L wa som ej ska förväxlas med ljudtrycksnivå L pa. Omgivning Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E F G H

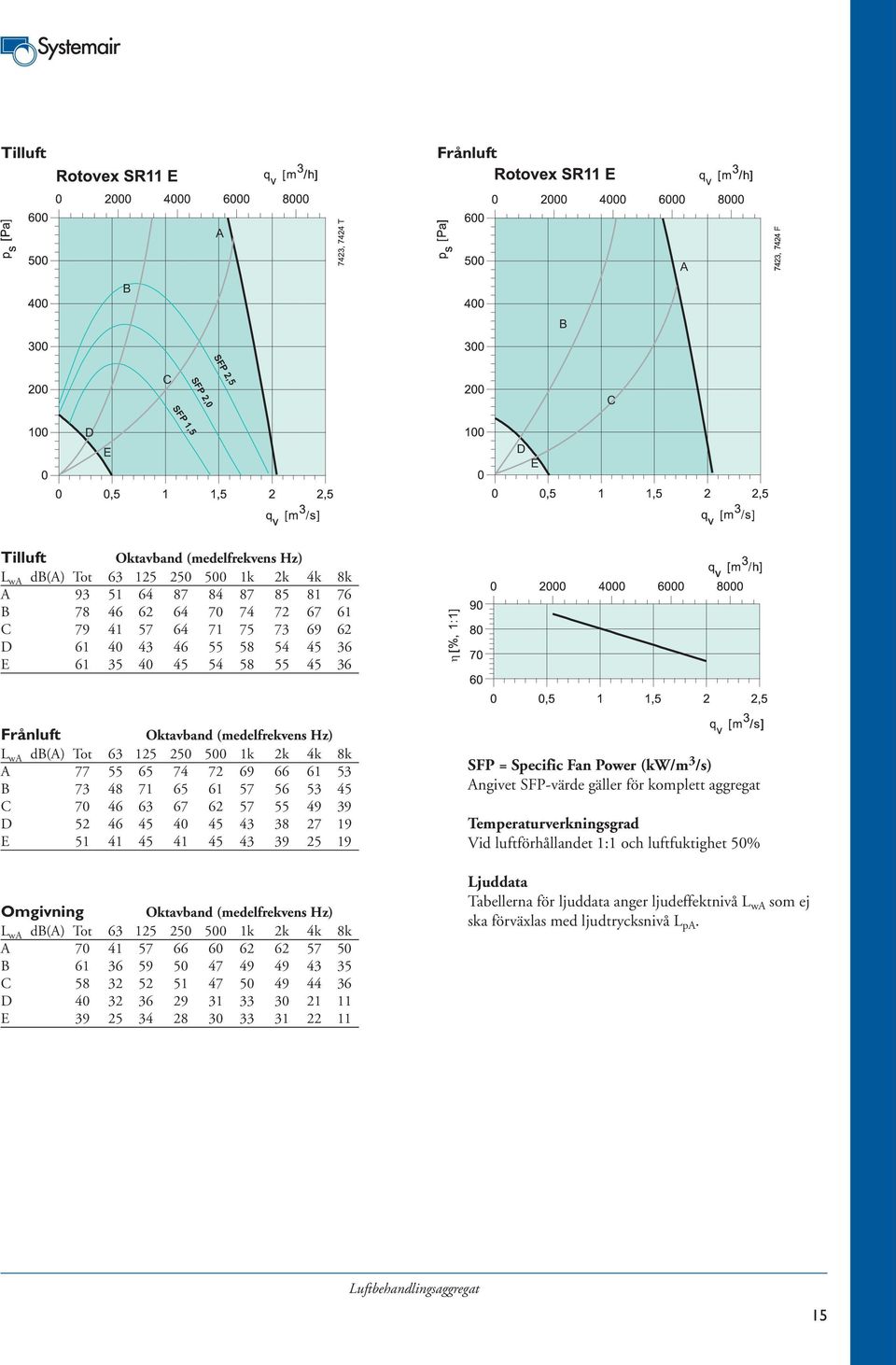

15 Tilluft Frånluft A B A B SFP 2,5 C SFP 2,0 C SFP 1,5 D E D E Tilluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E η Frånluft Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E Omgivning Oktavband (medelfrekvens Hz) L wa db(a) Tot k 2k 4k 8k A B C D E SFP = Specific Fan Power (kw/m 3 /s) Angivet SFP-värde gäller för komplett aggregat Temperaturverkningsgrad Vid luftförhållandet 1:1 och luftfuktighet 50% Ljuddata Tabellerna för ljuddata anger ljudeffektnivå L wa som ej ska förväxlas med ljudtrycksnivå L pa. 15

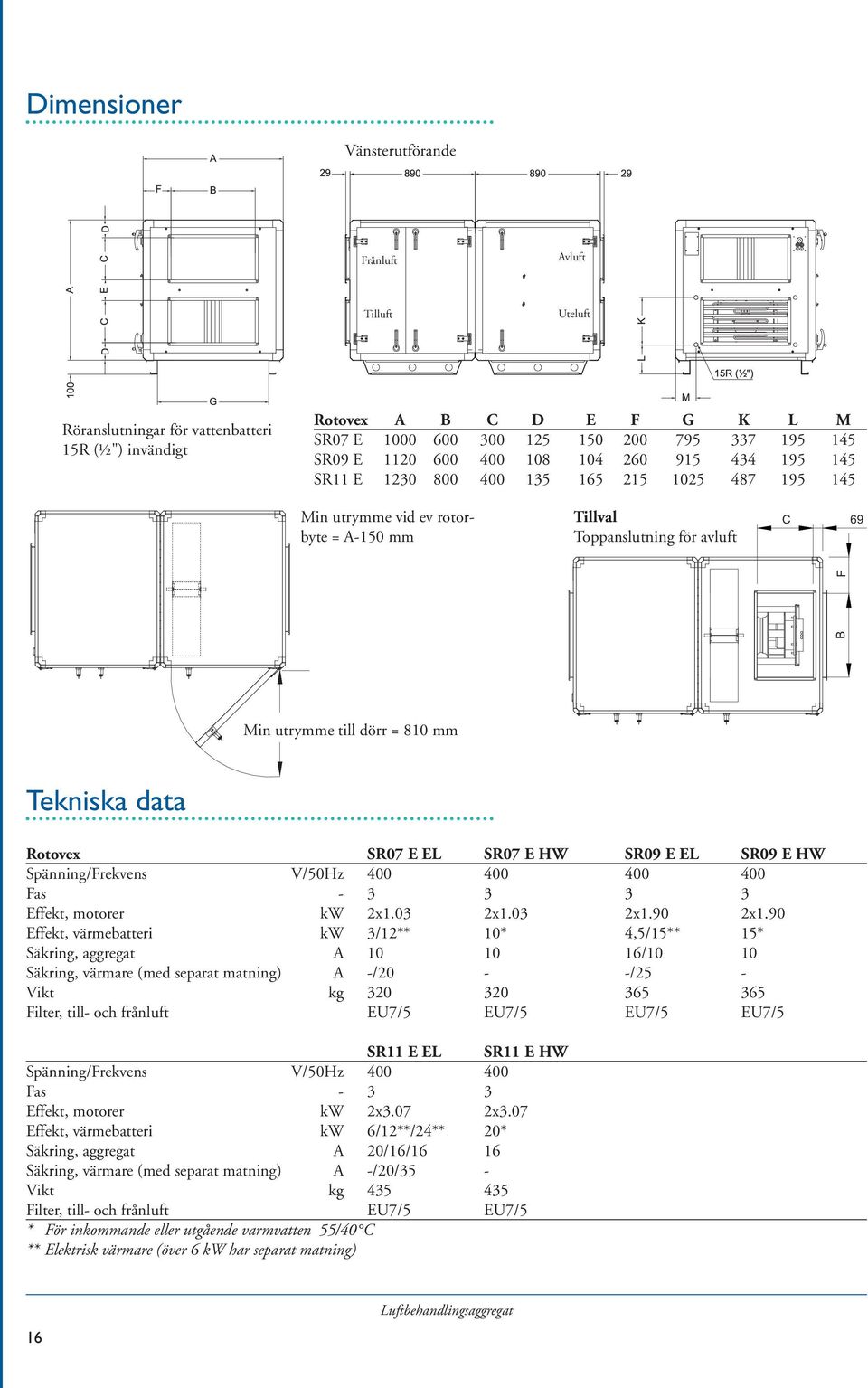

16 Dimensioner Vänsterutförande Frånluft Avluft Tilluft Uteluft Röranslutningar för vattenbatteri 15R (½") invändigt Rotovex A B C D E F G K L M SR07 E SR09 E SR11 E Min utrymme vid ev rotorbyte = A-150 mm Tillval Toppanslutning för avluft C 69 B F Min utrymme till dörr = 810 mm Tekniska data Rotovex SR07 E EL SR07 E HW SR09 E EL SR09 E HW Spänning/Frekvens V/50Hz Fas Effekt, motorer kw 2x1.03 2x1.03 2x1.90 2x1.90 Effekt, värmebatteri kw 3/12** 10* 4,5/15** 15* Säkring, aggregat A /10 10 Säkring, värmare (med separat matning) A -/20 - -/25 - Vikt kg Filter, till- och frånluft EU7/5 EU7/5 EU7/5 EU7/5 SR11 E EL SR11 E HW Spänning/Frekvens V/50Hz Fas Effekt, motorer kw 2x3.07 2x3.07 Effekt, värmebatteri kw 6/12**/24** 20* Säkring, aggregat A 20/16/16 16 Säkring, värmare (med separat matning) A -/20/35 - Vikt kg Filter, till- och frånluft EU7/5 EU7/5 * För inkommande eller utgående varmvatten 55/40 C ** Elektrisk värmare (över 6 kw har separat matning) 16

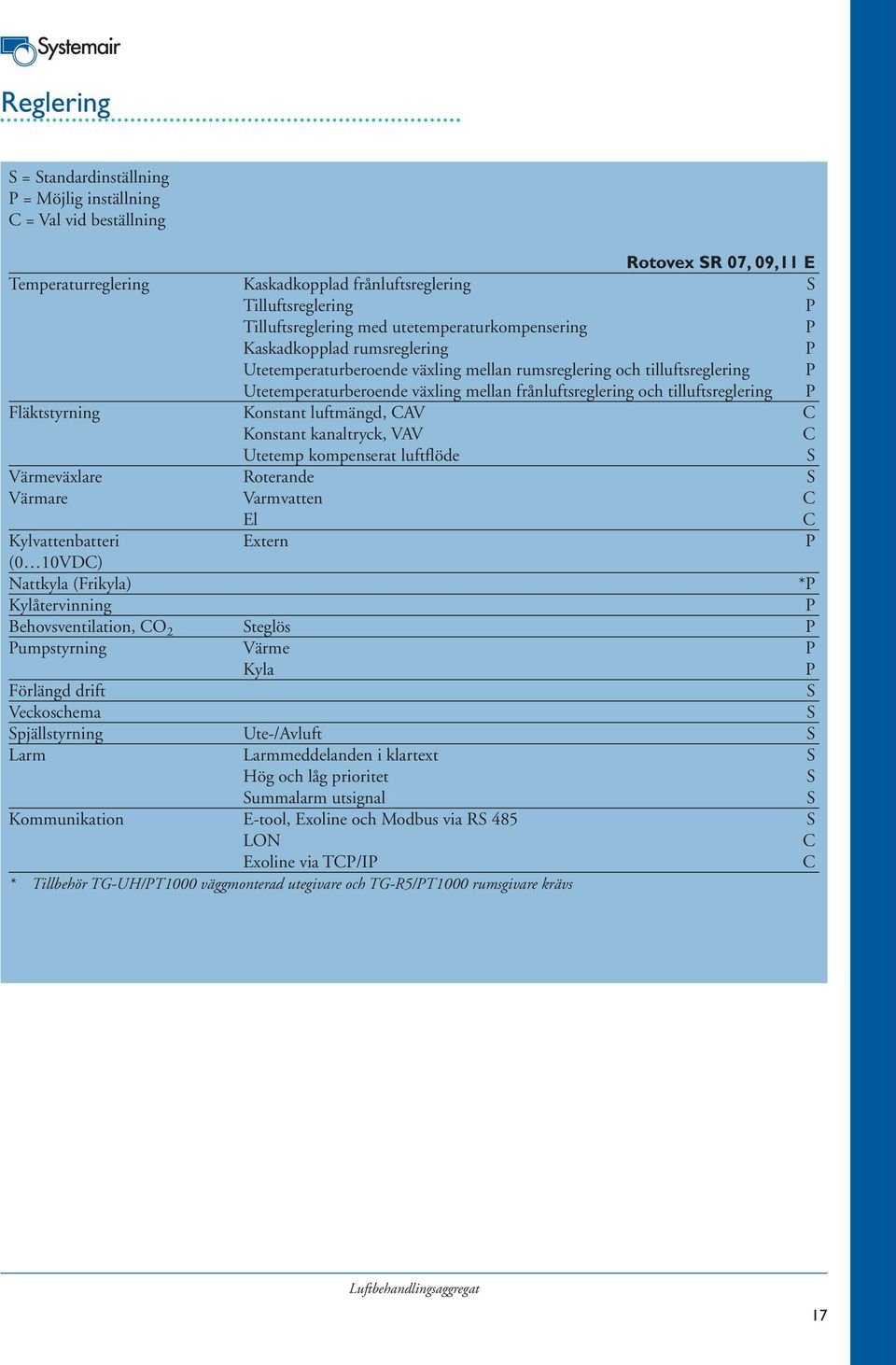

17 Reglering S = Standardinställning P = Möjlig inställning C = Val vid beställning Rotovex SR 07, 09,11 E Temperaturreglering Kaskadkopplad frånluftsreglering S Tilluftsreglering P Tilluftsreglering med utetemperaturkompensering P Kaskadkopplad rumsreglering P Utetemperaturberoende växling mellan rumsreglering och tilluftsreglering P Utetemperaturberoende växling mellan frånluftsreglering och tilluftsreglering P Fläktstyrning Konstant luftmängd, CAV C Konstant kanaltryck, VAV C Utetemp kompenserat luftflöde S Värmeväxlare Roterande S Värmare Varmvatten C El C Kylvattenbatteri Extern P (0 10VDC) Nattkyla (Frikyla) *P Kylåtervinning P Behovsventilation, CO 2 Steglös P Pumpstyrning Värme P Kyla P Förlängd drift S Veckoschema S Spjällstyrning Ute-/Avluft S Larm Larmmeddelanden i klartext S Hög och låg prioritet S Summalarm utsignal S Kommunikation E-tool, Exoline och Modbus via RS 485 S LON C Exoline via TCP/IP C * Tillbehör TG-UH/PT1000 väggmonterad utegivare och TG-R5/PT1000 rumsgivare krävs 17

18 Värmebatteri, vatten Rotovex SR07 E HWL Rotovex SR09 E HWL Vattentemp. C 60/30 60/30 60/40 70/50 80/60 60/30 60/30 60/40 70/50 80/60 Luftflöde m 3 /s 0,45 0,7 0,7 0,7 0,7 0,6 0,9 0,9 0,9 0,9 Uteluftstemp. 0 C Tilluftstemp. C 19,4 18,2 23,4 26,8 30,1 22,1 21,1 24,2 27,6 Vattenflöde l/s 0,02 0,02 0,09 0,12 0,16 0,04 0,05 0,13 0,17 Tryckfall kpa 0,16 0,2 2,14 3,78 5,75 0,78 1,22 5,21 8,85 Kapacitet kw 2,4 2,8 7,2 10,1 12,9 5,3 6,8 10,5 14,3 Uteluftstemp. -10 C Tilluftstemp. C 17 17,6 21,3 24,6 27,9 20,4 19,2 22,1 25,5 28,8 Vattenflöde l/s 0,02 0,04 0,1 0,13 0,17 0,05 0,06 0,14 0,19 0,23 Tryckfall kpa 0,2 0,55 2,6 4,37 6,46 1,07 1,64 6,27 10,17 14,76 Kapacitet kw 2,8 4,9 8 10,9 13,8 6,3 8,1 11,6 15,4 19,2 Uteluftstemp. -20 C Tilluftstemp. C 16,8 15,7 19,2 22,5 25,7 18,6 17, ,4 26,7 Vattenflöde l/s 0,04 0,05 0,11 0,14 0,18 0,06 0,07 0,15 0,2 0,25 Tryckfall kpa 0,45 0,76 3,11 5 7,21 1,37 2,1 7,43 11,59 16,44 Kapacitet kw 4,4 6 8,9 11,8 14,6 7,3 9,3 12,8 16,6 20,4 Uteluftstemp. -30 C Tilluftstemp. C 15,1 13, ,3 23,5 16,8 15,1 17,9 21,2 24,5 Vattenflöde l/s 0,04 0,06 0,12 0,15 0,19 0,07 0,08 0,17 0,22 0,26 Tryckfall kpa 0,61 0,99 3,66 5,67 8 1,71 2,59 8,68 13,1 18,21 Kapacitet kw 5,2 6,9 9,7 12,6 15,5 8,3 10,5 13,9 17,8 21,6 Uteluftstemp. -40 C Tilluftstemp. C 13,3 11,7 14,9 18,1 21,3 14,9 13,1 15,8 19,1 22,3 Vattenflöde l/s 0,05 0,06 0,13 0,16 0,2 0,07 0,09 0,18 0,23 0,28 Tryckfall kpa 0,77 1,23 4,26 6,39 8,84 2,07 3,13 10,02 14,71 20,07 Kapacitet kw 6 7,8 10,6 13,5 16,4 9,2 11,7 15,1 18,9 22,8 Rotovex SR11 E HWL Vattentemp. C 60/30 60/30 60/40 70/50 80/60 Luftflöde m 3 /s 0,7 1,1 1,1 1,1 1,1 Uteluftstemp. 0 C Tilluftstemp. C ,3 27,7 Vattenflöde l/s 0,05 0,07 0,15 0,21 Tryckfall kpa 0,62 1,05 4,68 8,03 Kapacitet kw 6 8,2 12,7 17,5 Uteluftstemp. -10 C Tilluftstemp. C 20,4 19,1 22,2 25,6 29 Vattenflöde l/s 0,06 0,08 0,17 0,23 0,29 Tryckfall kpa 0,87 1,44 5,65 9,24 13,5 Kapacitet kw 7,3 9,7 14,2 18,9 23,6 Uteluftstemp. -20 C Tilluftstemp. C 18,7 17,1 20,1 23,5 26,9 Vattenflöde l/s 0,07 0,09 0,19 0,25 0,31 Tryckfall kpa 1,14 1,85 6,71 10,54 15,04 Kapacitet kw 8,6 11,2 15,6 20,3 25 Uteluftstemp. -30 C Tilluftstemp. C 16,9 15, ,4 24,7 Vattenflöde l/s 0,08 0,1 0,21 0,26 0,32 Tryckfall kpa 1,43 2,31 7,85 11,93 16,67 Kapacitet kw 9,7 12, ,8 26,5 Uteluftstemp. -40 C Tilluftstemp. C 15, ,9 19,2 22,5 Vattenflöde l/s 0,09 0,11 0,22 0,28 0,34 Tryckfall kpa 1,75 2,8 9,08 13,41 18,39 Kapacitet kw 10,9 14,2 18,4 23,2 27,9 Frånluftstemperatur 21 C och verkningsgrad 70% har använts för ovanstående beräkningar. I praktiken kan både verkningsgrad och frånluftstemperatur vara högre vilket kan ge några grader högre tilluftstemperatur än i tabellen. 18

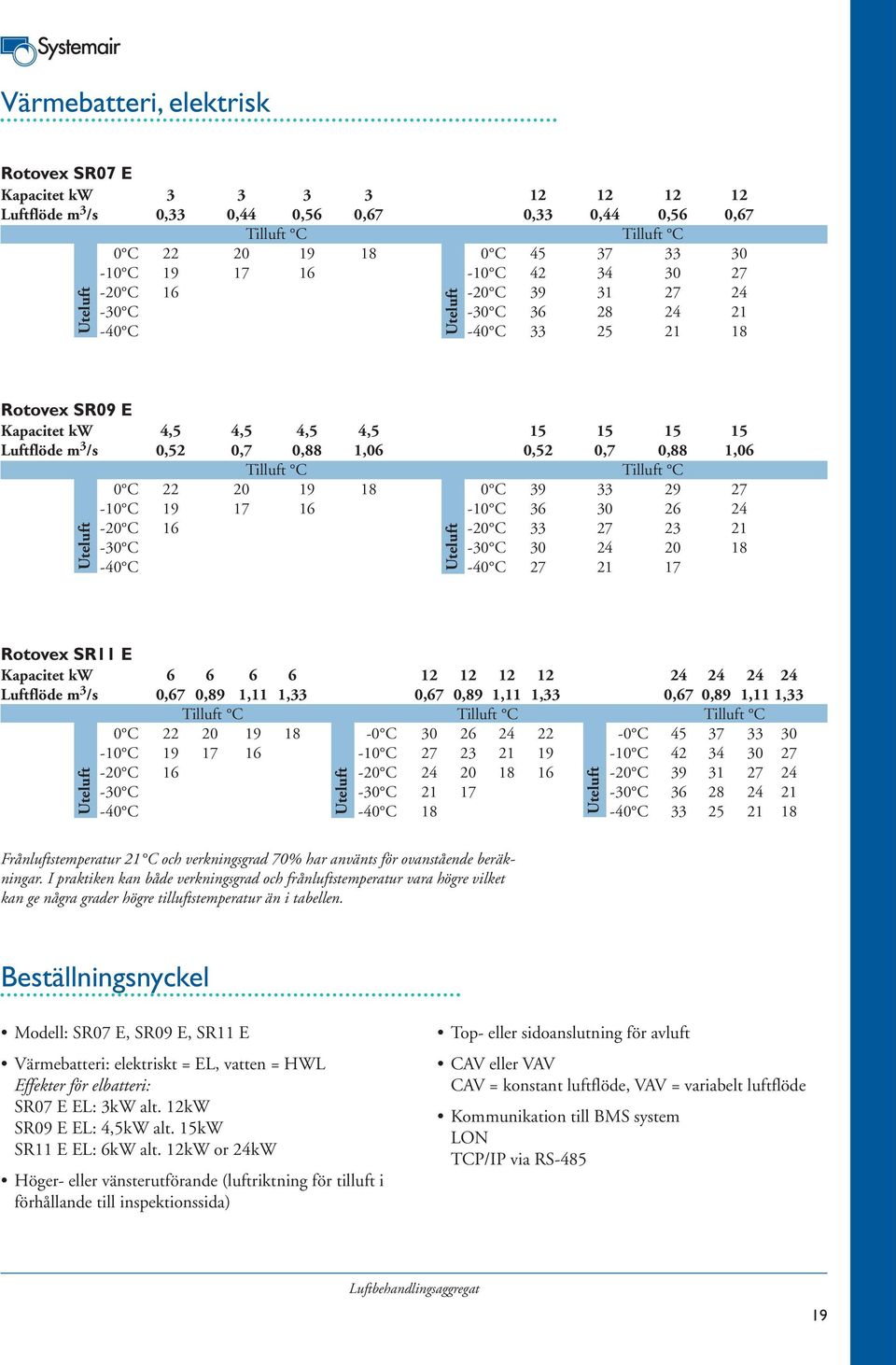

19 Värmebatteri, elektrisk Rotovex SR07 E Kapacitet kw Luftflöde m 3 /s 0,33 0,44 0,56 0,67 0,33 0,44 0,56 0,67 Tilluft C Tilluft C 0 C C C C C C C -30 C C -40 C Uteluft Uteluft Rotovex SR09 E Kapacitet kw 4,5 4,5 4,5 4, Luftflöde m 3 /s 0,52 0,7 0,88 1,06 0,52 0,7 0,88 1,06 Tilluft C Tilluft C 0 C C C C C C C -30 C C -40 C Uteluft Uteluft Rotovex SR11 E Kapacitet kw Luftflöde m 3 /s 0,67 0,89 1,11 1,33 0,67 0,89 1,11 1,33 0,67 0,89 1,11 1,33 Tilluft C Tilluft C Tilluft C 0 C C C C C C C C C C -30 C C C -40 C C Uteluft Uteluft Uteluft Frånluftstemperatur 21 C och verkningsgrad 70% har använts för ovanstående beräkningar. I praktiken kan både verkningsgrad och frånluftstemperatur vara högre vilket kan ge några grader högre tilluftstemperatur än i tabellen. Beställningsnyckel Modell: SR07 E, SR09 E, SR11 E Värmebatteri: elektriskt = EL, vatten = HWL Effekter för elbatteri: SR07 E EL: 3kW alt. 12kW SR09 E EL: 4,5kW alt. 15kW SR11 E EL: 6kW alt. 12kW or 24kW Höger- eller vänsterutförande (luftriktning för tilluft i förhållande till inspektionssida) Top- eller sidoanslutning för avluft CAV eller VAV CAV = konstant luftflöde, VAV = variabelt luftflöde Kommunikation till BMS system LON TCP/IP via RS
