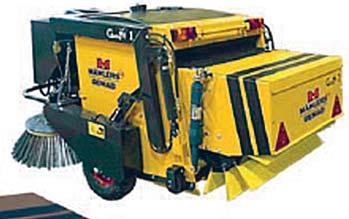

1 INSTRUKTIONSBOK Sopmaskin Geting G1 Geting G1 Bruksanvisning i original Version B

2 Registrering Bruksanvisning: Den här anvisningen innehåller instruktionerna för skötsel av Geting G1 tillverkad av Mähler & Söner AB i Rossön. Instruktionens reg.nr: Datum: Revision: B Rev. datum: Tillverkare: Copyright: AB Mähler & Söner Hotingsvägen 40 S Rossön, Sweden Telefon: Fax: AB Mähler & Söner 2(40) Bruksanvisning Geting G1_B

3 Mähler & Söner AB:s registreringssida Utrustningens namn: Maskintyp: Geting G1 Sopmaskin Registreringsnummer: Språk: Svenska Projektnummer: Datum: Utförd av: Godkänd av: Bokens ägare: Tommy Eliasson Mähler & Söner AB Mähler & Söner Hotingsvägen 40 S Rossön Sweden Telefon: Fax: Copyright: Information: AB Mähler & Söner Bruksanvisning Geting G1_B 3(40)

4 Innehåll 1 Förord 6 2 Säkerhets -regler Varningar Symboler Generella säkerhetsregler Personal Arbetsplats Klädsel Ljudnivå Säkerhet före start och körning Symboler och skyltar Säkerhet före underhåll Säkerhets föreskrifter 11 3 Teknisk beskrivning Funktion Teknisk data Arbetsområde Hydraulsystem Alternativ hydrauldrift Manöverpanel Elsystem Belysning Chassi Sopbehållare Sidoborstar Bevattnings system 20 4 Inkoppling Beskrivning Fordonets utrustning Inkoppling till dragfordon 21 5 Drift Kontroll före sopning Inställning av sopbredd Inställning borstar Byte av sidoborstar Sopvalshus Byte av borstkammar Inställning av anliggningstryck Sopning Transport Tömning av sopor Parkering 26 6 Underhåll Smörjning Form och tidsintervall av underhåll Smörjpunkter Byte av hydraulolja Hydraulsystem Bevattnings -system Svetsarbeten 31 4(40) Bruksanvisning Geting G1_B

5 7 Säsongs - avslut 32 8 Felsökning 33 9 Referenser Reservdelar Scheman Fel! Bokmärket är inte definierat. 9.3 Övrigt 34 Bruksanvisning Geting G1_B 5(40)

6 1 Förord Den här bruksanvisningen innehåller teknisk beskrivning, driftsinstruktion, underhållsinstruktion samt allmänna säkerhetsregler för arbete med och i anslutning till Geting G1 sopmaskin. Geting G1 är byggd och tillverkad i kommersiellt syfte och får endast användas som ett verktyg för att samla in grus, stenar och sopor. Geting G1 finns i tre versioner där grundversionen är försedd med ett eget hydraulsystem där hydraulpumpen ansluts till dragfordonets kraftuttag. Som komplement finns en version där man med snabbkopplingar ansluter sopmaskinen till dragfordonets hydrauluttag. Den tredje versionen är lika grundversionen men har broms i form av påskjutsbroms. Innan arbete påbörjas är det viktigt att läsa igenom och förstå de gällande säkerhetsreglerna. Endast personal som är utbildad eller är väl förtrogen med utrustningen får handha och arbeta med Geting G1. Fel användning av maskiner och utrustningar kan orsaka kroppsskador eller maskinskador. Detta kan äventyra produktsäkerheten och därigenom förorsaka olycksfall och tillbud. För komplettering till denna bok ska maskin/fordons- tillverkarens och underleverantörernas instruktioner användas. Mähler & Söner AB, Rossön. 6(40) Bruksanvisning Geting G1_B

7 2 Säkerhets - regler 2.1 Varningar För att enklare uppmärksamma information som avser användarsäkerheten och förebygga problem med utrustningen innehåller den här boken varningar och symboler. De används i den här boken för att markera faror som kan orsaka personskador. Varningarna är klassificerade i tre nivåer fara, varning och varsamhet.! Fara indikerar varning för risker som kan orsaka personskador, död och/eller avsevärda skador på imkringliggande byggnader och maskiner.! Varning indikerar varning för risker som kan orsaka personskador, och/eller avsevärda skador på omkringliggande byggnader och maskiner.! Varsamhet indikerar varning för risker som kan orsaka personskador och egendomskador. Viktig teknisk information uppmärksammas enligt nedan:! FARA VARNING VARSAMHET ANMÄRKNING Anmärkning ger en teknisk information. Risk för maskinskador ifall informationen ignoreras. Bruksanvisning Geting G1_B 7(40)

8 2.2 Symboler Förklaringar till symboler som används i denna bok: Skyddshjälm För att undvika huvudskador ska skyddshjälm bäras. Skyddsskor För att undvika fot- och tåskador ska skyddsskor användas. Skyddshandskar För att undvika handskador ska skyddshandskar användas. Skyddsglasögon För att undvika ögonskador ska skyddsglasögon användas. Hörselskydd För att undvika hörselskador ska hörselskydd användas. 8(40) Bruksanvisning Geting G1_B

9 2.3 Generella säkerhetsregler Personal Arbetsplats På grund av utrustningens många olika funktioner är det viktigt att hålla uppmärksamheten gällande den säkerhet som ska råda på arbetsplatsen och med utrustningen. Sopmaskinen är utrustad med många rörliga delar. Den är hydrauliskt styrd och på vissa avsnitt krävs manuella ingrepp t.ex. vid underhåll och driftstörningar. Det gör att säkerheten sätts på prov under den tid utrustningen är i drift. Vid användning förekommer riskmoment och för att undanröja dem är det viktigt att: Bruksanvisningar följs. Personalen är utbildad i skötsel och säkerhet. Ändamålsenlig utrustning och verktyg finns tillgänglig. Ägaren och arbetsledning ansvarar för att säkerhetsprogram och föreskrifter utarbetas och följs av all personal. Varnings-, förbuds-, och informationsskyltar får inte döljas, skadas eller demonteras. Endast utbildad personal får använda och underhålla Geting G1. Ägaren och arbetsledning ansvarar för att effektiva säkerhetsprogram och föreskrifter utarbetas och följs av personalen. Det är viktigt att informera dig själv och andra om de risker som är förenade med arbetet så att de kan förebyggas på ett lämpligt vis. Tillåt inte att obehörig personal vistas i eller omkring utrustningens arbetsområde.! VARNING Riskområdet är 1 meter runt maskinen Vid underhåll och reparation ska åtgärder vidtas för undvikande av person- och materialskador. Håll arbetsplatsen ren och städad för att först och främst undvika att någon snubblar eller halkar. Kontrollera om belysning är monterad på rätt sätt. Skuggor, mörka och ej upplysta partier vid arbetsplatser ökar irritationen och försvårar arbetet. Undvik också placering av belysning så att bländning uppstår. Rapportera omedelbart alla tillbud och olyckor till ansvarig arbetsledare. Konsultera läkare eller annan sjukvårdspersonal om personskada har inträffat. Bruksanvisning Geting G1_B 9(40)

10 2.3.3 Klädsel Ljudnivå Säkerhet före start och körning Symboler och skyltar Skyddsanpassade kläder är ett krav. Anpassade arbetskläder ska alltid användas. Tänk på att lösa och lediga kläder kan vara riskfyllt. Använd alltid: Skyddsskor. Skyddshandskar. Skyddsglasögon, speciellt vid demontering av komponenter i hydraulsystemet, svetsning och vid skärande bearbetning. Hörselskydd måste användas när handverktyg används vid underhåll och reparationer. Maskiner med hydraulisk utrustning kan utföra oväntade rörelser när den startar och trycksätter systemet. Det är störst risk när ett system har stängts av mitt i en arbetscykel och sedan ska startas upp igen. Kontrollera alltid så att det inte finns läckage i hydraulsystemet. Oljesprut kan orsaka skador, framförallt i ögonen. Se till att ingen person befinner sig inom sopmaskinens arbetsområde. Det är förbjudet att vistas inom sopmaskinens arbetsområde när fordonets motor är igång. Kontrollera att redskapet är oskadat. Reparera skador före körning. Vid passage över järnväg och transportkörning fälles alltid borstarna upp. Klättra aldrig upp på sopmaskinen eller fordonet under färd. Varnings-, förbuds- och informationsskyltar får inte döljas eller ändras. Om märkningen är skadad och oläsbar ska de ersättas med nya. 10(40) Bruksanvisning Geting G1_B

11 2.3.7 Säkerhet före underhåll Noggranna förberedelser krävs när underhåll ska utföras: Markera alltid det område där det ska utföras underhåll. Stäng av den maskin/fordon som sopmaskinen är påkopplat till. Kontrollera att tändningslåset och huvudströmbrytaren är frånslagna. Ta reda på viktbegränsningar hos traverser och lyftdon och deras fria rörelseutrymme. Efter kontroll kan ansvarig starta underhållsarbetet.! VARNING Endast behörig person får utföra underhåll. 2.4 Säkerhets föreskrifter Läs instruktionsboken noggrant. Endast personal som fått utbildning på maskinen och är väl förtrogen med dess funktion får använda den. Inkoppling av broms till dragfordonet där fartregel kräver detta. (Traktor får köras i upp till 40km/tim om tillkopplade släp saknar bromsar, men inte överstiger dragfordonets bruttovikt). Kontrollera alltid innan körning att draget är ordentligt anslutet, samt att bakljus, bromsljus och blinkers fungerar. Undvik att backa uppför trottoarkanter och liknande samt på mjukt underlag där hjulen kan sjunka ner. Var försiktig vid körning nedför kanter. Vid transport ska behållaren vara något upplyft dock inte högre än att den har stöd i sidled mot chassiet baktill. Kör aldrig med fullt upplyft behållare. Kontrollera noggrant att ingen befinner sig bakom maskinen då tömningen påbörjas. Stå aldrig under upplyft sopbehållare. Om det krävs vid underhållsarbete, ska behållaren säkras t.ex. med travers. Vid servicearbete där sopbehållare är upplyft eller dragfordonet är igång, tillse att ingen befinner sig på förarplatsen eller i omedelbar närhet till manöverlådan. Kliv aldrig upp på, eller i närheten av sidoborstarna då dessa roterar. Bruksanvisning Geting G1_B 11(40)

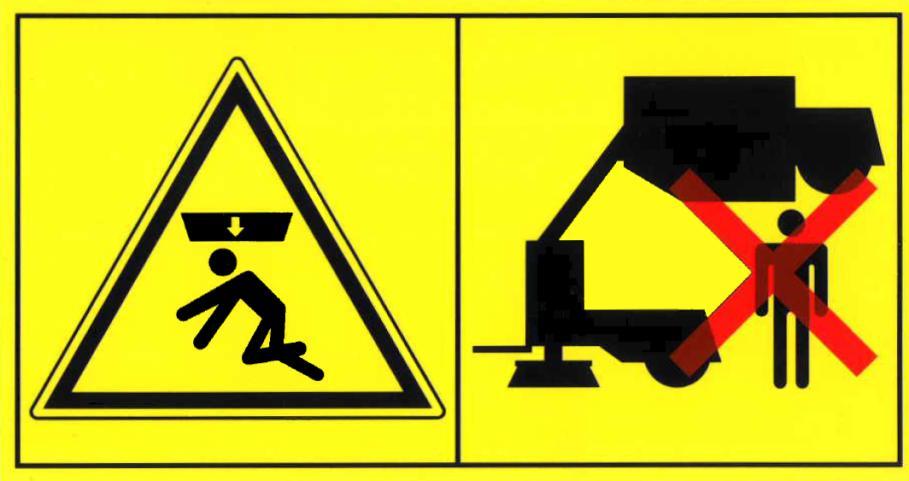

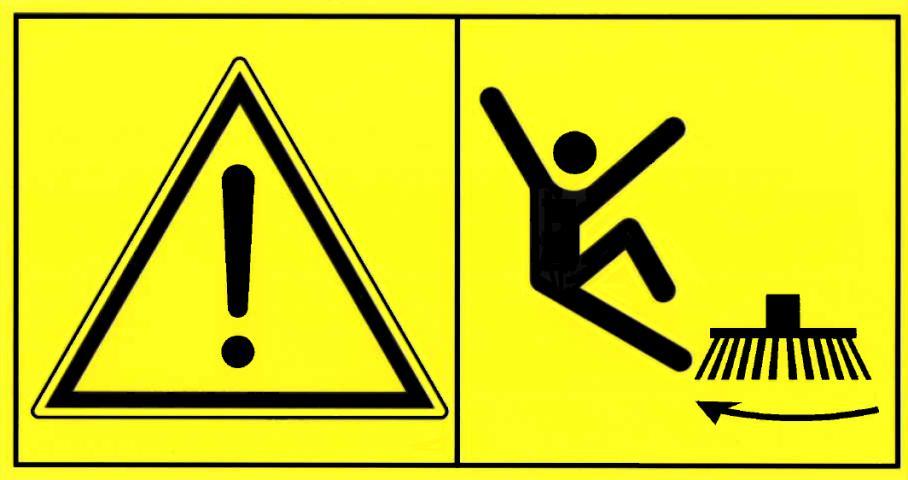

12 Kontrollera före frånkoppling att stödhjulet är i rätt position och ordentligt säkrat. Ställ maskinen på plan mark. Säkerhetsventilerna på hydraulsystemet är plomberade och får ej ändras. VARNINGSDEKAL Fara för roterande borste Art. Nr Figur 1: Varningsdekal Fara för roterande borste Stå ej under upplyft behållare Art. Nr Figur 2: Varningsdekal Stå ej under upplyft sopbehållare Dessa dekaler är placerade på båda sidor av maskinen. Beställ nya om de har skadats eller saknas. 12(40) Bruksanvisning Geting G1_B

13 3 Teknisk beskrivning 3.1 Funktion Geting G1 består av ett komplett chassi (1) som kopplas via drag (2) till ett dragfordon och grundversionen är försedd med ett eget hydraulsystem där hydraulpumpen ansluts till dragfordonets kraftuttag. Som komplement finns en version där snabbkopplingar ansluter sopmaskinen till dragfordonets hydrauluttag. Geting G1 dras framåt med ett dragfordon samtidigt som sidoborstarna (3) roterar så att grus, stenar och sopor kastas mot en strängsamlare (4) mellan borstarna. Sidoborstarnas svepytor bevattnas via munstycken (5) från vattentank (6) för att minska dammspridningen. Soporna kommer att ligga i en sträng mitt framför sopvalsens (7) arbetsområde. När sopvalsens borstkammar (8) når soporna samlas de upp utan spill och slungas i behållaren. När behållaren (9) är fylld kan den och sopvalshuset (10) höjas till transportläge. Sopmaskinen kan nu köras till en container för att tömmas, genom att behållaren lyfts upp och tippas. Bak på sopmaskinen finns en gummilucka (11) för inspektion och rengöring av sopbehållaren. Geting G1 manövreras från förarplatsen i dragfordonet via manöverpanel. Krav på fordonet Fordonets minsta dragkapacitet bör vara 20DIN och vara utrustad med PTO-axel märkt 540r/min eller hydrauluttag. Bruksanvisning Geting G1_B 13(40)

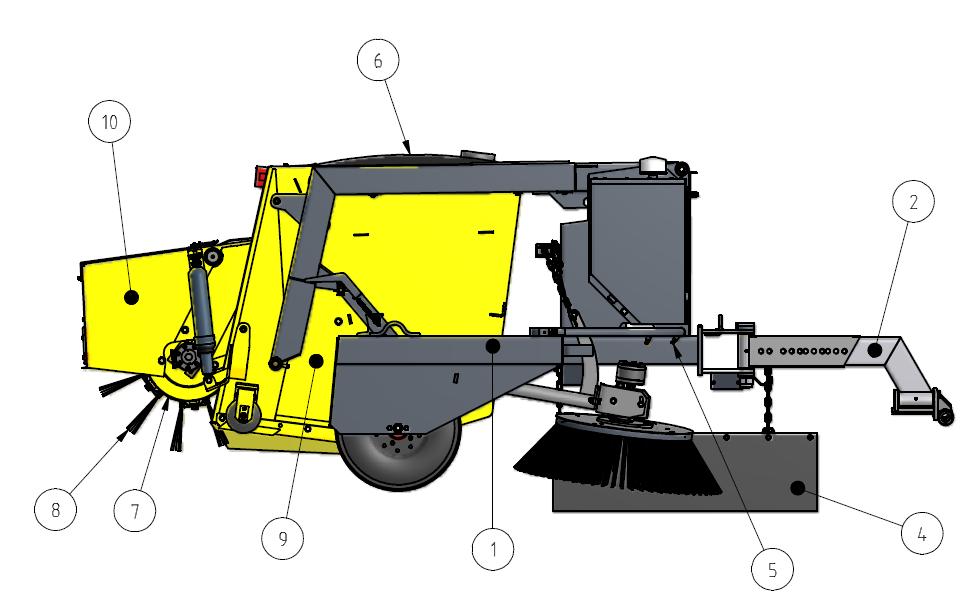

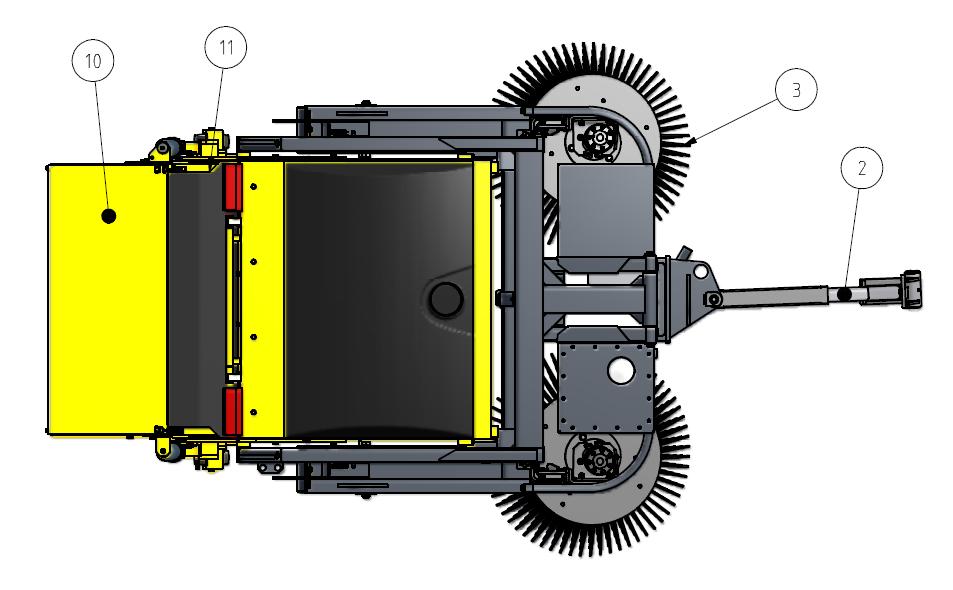

14 Figur 3: Sopmaskin G1, Sidovy. Figur 4: Sopmaskin G1, Toppvy. 14(40) Bruksanvisning Geting G1_B

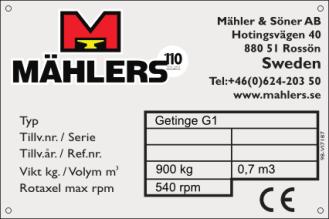

15 3.2 Teknisk data Beskrivning Mått och vikt Längd Bredd Höjd Vikt Hjulutrustning Däck dimension Geting G mm 1350 mm 1100 mm 900 kg 5,00x8-10 lagers Lufttryck 6,5 bar (kp/cm 2 ) Sopningsdata Sopbredd Sidoborstar Borstkammar, bredd Sopvals Sopbehållare Tipphöjd, max Behållarvolym Bevattning Vattentank Vattenmunstycke Hydraulsystem Volym Arbetstryck sopning Max tryck mm Ø 760, h = 265 mm 950 mm Ø 690 mm 1500 mm 700 liter 200 liter 4 st 45 l 100 bar 150 bar Filtrering olja 10 µ Filtrering luft 5 µ Ljudnivå Stängd hytt Öppen hytt Vibrationer Lämplig dragare Max drag kraft i dragstång Max kultryck Maskinskylt Ekvivalent kontinuerligt uppmätt i förarhytten. 81 db(a) 88 db(a) Operatören påverkas ej av vibrationer från maskinen. Min. 20 DIN 1700 kg 300 kg Maskinskylten och CE-skylten är placerad på maskinens vänstra sida, lyftbygeln fram. Där återfinns maskinens serie- och tillverkningsnummer. Vid beställning av reservdelar eller vid servicefrågor ska dessa nummer uppges. Bruksanvisning Geting G1_B 15(40)

16 3.3 Arbetsområde 3.4 Hydraulsystem 3.5 Alternativ hydrauldrift Geting G1 är avsedd för sopning av gator, gång- och cykelvägar, parkeringsplatser och öppna ytor. Den är väl utprovad och har ett robust och okomplicerat utförande. Geting G1 är anpassad till de flesta förekommande traktorer, kompakttraktorer och redskapsbärare. Basmaskinen är utrustad med ett komplett slutet hydraulsystem. På hydraulpumpen är en växellåda monterad som passar dragfordonets PTO-axel. Hydraulsystemet arbetar med ett oljeflöde på liter/minut, detta fås genom ett PTO-varvtal på ca.450rpm.(max 540rpm). Hydraulpumpens slangar är kopplade till tank respektive ventilblock. Hydraultanken är placerad framför sopbehållaren. Tanken har nivåglas med inbyggd termometer och ett andningsfilter där även påfyllning av olja sker. Ett returoljefilter av spin-on typ sitter mellan ventilblock och tank. Hydraulsystemets funktioner regleras elektriskt av direktstyrda ventiler från manöverpanelen som är placerad i förarhytten. Ventilerna kan också nödmanövreras genom direkt handstyrning, genom att den gulfärgade centrumknappen trycks in cirka 5 mm. (Gäller alla ventiler utom lyft av behållare.) Ventilblocket är försett med en tryckbegränsningsventil för säkerhet mot överbelastning och ett mätuttag för eventuell kontroll av systemtryck. Borstmotorerna är seriekopplade. Vänster sidoborste ligger först och sopvalsen sist. Hydraulcylinder för sidoborstar och sopbehållare är parallellkopplade med anpassade lyftkrafter så att sidoborstarna lyfts innan sopbehållaren höjs. Se bifogat hydraulschema på sida 35. Geting G1 kan också anpassas till dragfordon som saknar PTO-axel. En hydraulmotor, så kallad flödesomvandlare monteras på dragstången och ansluts med snabbkopplingar till dragfordonets hydrauluttag. Sopmaskinens pump är kopplad direkt till hydraulmotor. 16(40) Bruksanvisning Geting G1_B

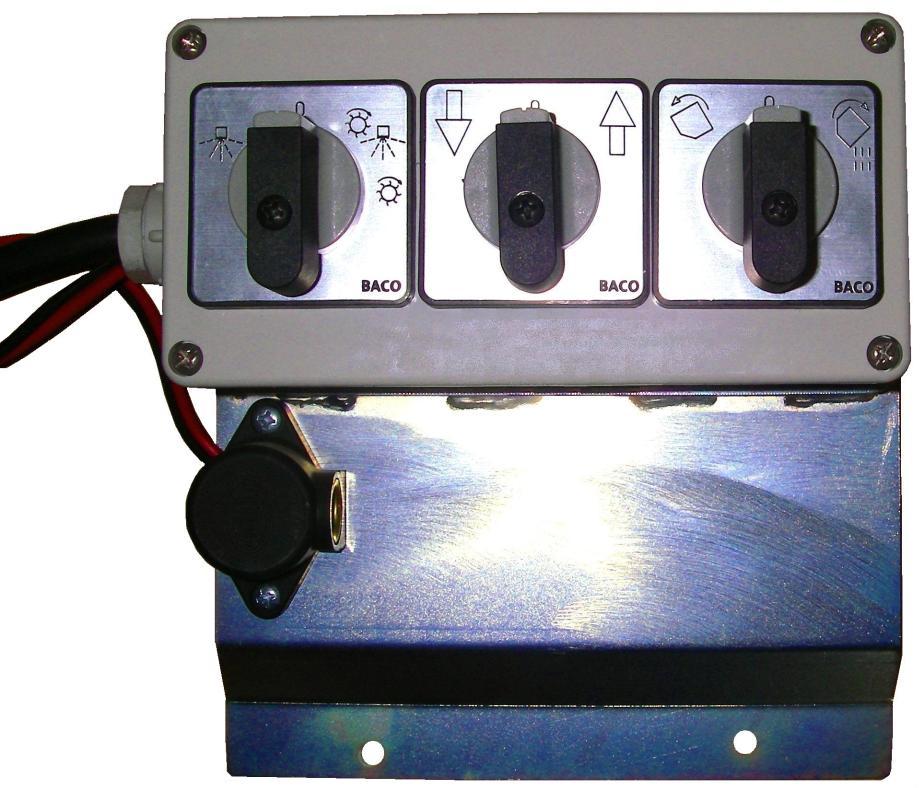

17 3.6 Manöverpanel Används vid drift och monteras inne i dragfordonet. En montageplåt med eluttag för manöverpanelen placeras i förarhytten. Inkoppling till montageplåtens eluttag sker med kabelarea 2,5 mm 2 efter dragfordonets huvudströmbrytare. Kom ihåg att montera säkringshållaren. Alternativt då eluttag redan finns i dragfordonet, då användes det ifall det kan belastas med upp till 16 Amp.! ANMÄRKNING Strömmen ska kunna brytas. Vänstra vredet styr vatten och borstar. Mittersta vredet höjer och sänker sopbehållaren. Den bromsade versionen styr det vänstra vredet endast borstar och har ett fjärde vred till höger som styr vattnet. Dessutom har den bromsade versionen en vippbrytare för backspärr till påskjutsbroms. Det mittersta vredet lyfter och sänker sopbehållaren. Det första vredet måste stå i nollläge när denna funktion används. Det högra vredet används vid tömning och stängning av sopbehållaren. Det första vredet måste stå i nollläge när denna funktion används Figur 5: Inställningar sopmaskin G1 Bruksanvisning Geting G1_B 17(40)

18 Pos Funktion 1 Vatten på utan borstar 2 Nolläge 3 Borstar och vatten på 4 Borstar på utan vatten 5 Sänkning sopbehållare 6 Lyft av sopbehållare 7 Stängning av sopbehållare 8 Tömning av sopbehållare 3.7 Elsystem Belysning Det elektroniska systemets märkspänning är 12 volt. Strömmen tas från dragfordonet över en kabel med 7-polig stiftkontakt, som ansluts till motsvarande kopplingsdosa på dragfordonet. För bakljus, bromsljus, blinkers, dimljus och arbetsbelysning. Glödlampor Placering Watt Sockel Bakljus s Bromsljus s Blinkers s Dimljus 21 15s Arbetsbelysning 21 15s 3.8 Chassi Geting G1 har ett robust chassi av fyrkantprofiler. Främre delen är utformad till ett kraftigt fäste för dragstången. Här finns ett stödhjul som används vid parkering av sopmaskinen och som underlättar inkopplingen till dragfordonet. En modell av G1 är försedd med påskjutsbroms liknande släpvagn. Denna modell har en parkeringsbroms som bör användas vid uppställning. 18(40) Bruksanvisning Geting G1_B

19 3.9 Sopbehållare Behållaren är lagrad i bussningar på de båda lyftarmarna och har en öppning bakåt där sopvalshuset är upphängt. När sopbehållaren har lyfts upp tippas den till tömningsläge med hjälp av en hydraulcylinder på vardera lyftarmen. För att få bra tömningsöppning är axeltapparna försedda med lyftarmar för att lyfta upp sopvalshuset vid tippning. I underkanten på sopbehållarens långsidor finns fastskruvade ledgummi för soporna. Skydden ska släpa mot underlaget för att styra sopsträngen och ge en fullgod upptagning, dessa bör bytas i samband med borstbyte. Sopbehållaren är försedd med två stödhjul för att skydda ledgummit mot sönderslitning vid golvbrunnar eller gatuojämnheter Sidoborstar De båda sidoborstarna är monterade på var sin borstplåt, som över en medbringare är kopplad till en hydraulmotor. Vardera motorfäste är fastskruvat på en delad borstarm som är rörligt infäst framför hjulen. Borstarmen kan justeras i sidled för inställning av sopbredd. Motorfästet har en labyrinttätning som förhindrar att snören, ståltrådar och dylikt kan fastna runt drivaxeln. Borstarmarna är upphängda med kedjor i lyftcylindrar. Sidoborstarna är separat avfjädrade för att nå bra sopresultat med minsta möjliga förslitning. Vid lätt anliggning minskar även dragfordonets effektbehov vilket är värdefullt vid körning med små dragfordon. Bruksanvisning Geting G1_B 19(40)

20 3.11 Bevattnings system Vid risk för dammbildning och behov av att binda dammet vid sopningen kan sidoborstarnas svepytor vattenbesprutas. Från vattentanken sugs vattnet genom ett filter av en elektrisk vattenpump. Vattenpumpen ger ett flöde på ca 7 liter/min Vattentankens tanklock har en vakuumventil som förhindrar att vakuum bildas i tanken. Bevattningssystemet har vattentanken och rör i rostfritt material. Från pumpen går vattnet till ett bevattningsrör. Detta är försett med ett yttre och ett inre sprutmunstycke för vardera sidoborste. Röret är försett med en propp i vardera änden. Propparna kan avlägsnas för genomspolning av röret. Pumpen är av membrantyp och kan köras torra en kortare tid utan att skadas. Kontroll och renspolning av vattenfiltret bör ske regelbundet, då pumparna är känsliga mot föroreningar och kräver alltid att filtret är intakt.! ANMÄRKNING Finns det risk för att vattnet kan frysa och spränga rör, pump eller ventil, så måste systemet tömmas. Avtappningskranen finns på vattenrörets mitt. När tanken är tömd körs vattenpumpen tills vattnet slutat rinna. Filtret skruvas loss och töms. 20(40) Bruksanvisning Geting G1_B

21 4 Inkoppling 4.1 Beskrivning Fordonets utrustning För installation och inkoppling av utrustningen medföljer erforderliga montageritningar för den sopmaskin som leveransen avser. Kontrollera att underlagen är de korrekta för denna produkt. Läs igenom anvisningen innan arbetet startas. Dragfordonet måste vara försett med viss utrustning innan sopmaskinen kan inkopplas: - Dragfordonet ska vara försett med PTO-axel märkt max 540 r/min eller hydrauluttag. - Dubbelverkande uttag för ramstyrning av sopmaskinen. - 7-polig stiftkontakt för belysning. 4.2 Inkoppling till dragfordon Anslut alltid draget först. Kontrollera samtidigt att drag och infästning är oskadade. När sopmaskinen är kopplad till dragfordonet är det mycket viktigt att maskinen står horisontellt med underlaget, eller lutar något bakåt, för att få bästa upptagningsförmåga. Anslut sedan hydraulpumpen alternativt hydraulanslutningar. Hydraulpumpen med växellåda ska anslutas på fordonets PTO-axel märkt 540 r/m. Hydraulpumpen låses med en kulring på axelns spår. Se till att momentstaget hamnar i rätt läge så att inte pumpen och växel roterar. Manöverdosan kopplas in över en 16Amp säkring med 2,5 mm 2 kabel. Koppla över tändningslåset så att strömmen automatiskt bryts när dragfordonet slås av. Iakttag största möjliga renlighet vid inkoppling med snabbkopplingar. Anslut eluttagen och kontrollera att bak-, bromsljus samt blinkers fungerar korrekt. Kontrollera att hydraulslangar och elledningar går fria för bakhjulen vid svängning höger respektive vänster och att de inte stramar eller kan komma i kläm mellan dragfordonets hjul och chassi. Då inkoppling är klar, starta upp sopmaskinen och kontrollera att inkoppling och funktion är korrekt. Bruksanvisning Geting G1_B 21(40)

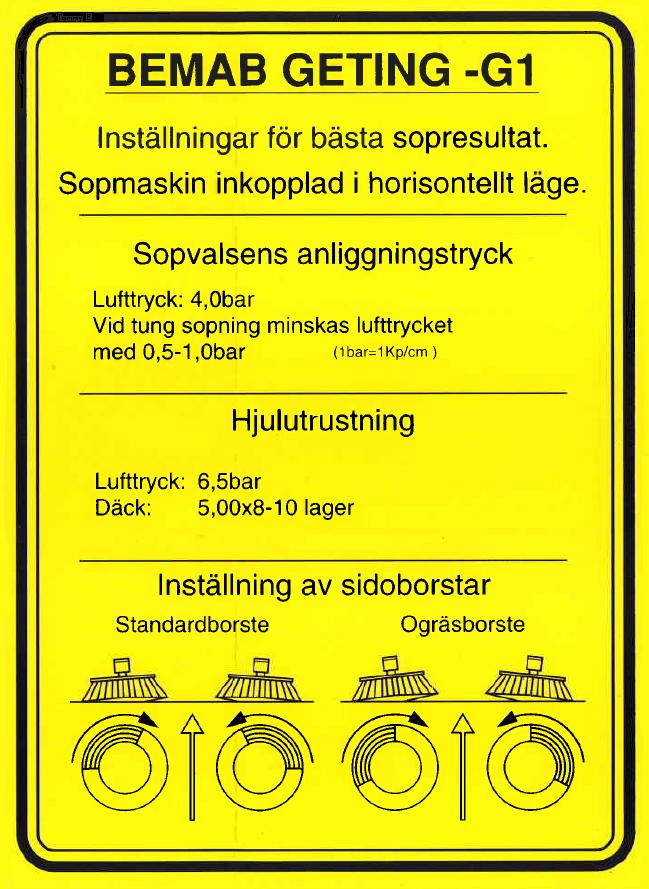

22 5 Drift 5.1 Kontroll före sopning 5.2 Inställning av sopbredd - Kontrollera strängsamlarens upphängning så att anliggningen mot gatan är god. - Kontrollera sopbehållarens ledgummi och dess anliggning mot marken. - Kontrollera sidoborstarnas inställning. - Kontrollera Sopvalsens anläggningstryck. - Fyll vattentanken. För inställning av sopbredd finns ett breddstopp som håller borstarmen i läge. Den totala sopbredden kan varieras mellan 1600 och 1900 mm. Inställning sker genom att flytta in eller ut denna breddstopp så att önskad sopbredd uppnås på respektive sidoborste. Breddstoppen hålles i läge av en sprint. Då sidoborstarna roterar mot marken pressas borstarmarna utåt till breddstoppens begränsning. 5.3 Inställning borstar Sidoborstarnas inställning kontrolleras så att bästa möjliga resultat uppnås vid borstning. Sidoborstarna ska luta något utåt och framåt, så att de får anliggning enligt figur 6. Inställning framåt görs genom att lossa justerskruvarna till motorfästet, ställ in rätt lutning och dra åt. För inställning av vinkel i sidled lossas skruven som håller det kvar i yttre röret, vrid till rätt lutning och dra åt. Bakre borstens anliggningstryck kan justeras mot mark efter rådande sopförhållanden. Detta görs med hjälp av luftdämpare. Påfyllning/urtagning av luft görs vid luftdämparen på maskinens vänstersida. Normalt tryck 4,0 bar (4,0 kp/cm 2 ). Se instruktionsdekal på sopmaskinens skyddsplåt till vattenpump och filter. 22(40) Bruksanvisning Geting G1_B

23 Figur 6: Inställningar sopmaskin G1 5.4 Byte av sidoborstar 5.5 Sopvalshus Vid byte av sidoborstar lyfts sidoborstarna med borstplåtar till toppläge vartefter borstarna lätt kan skruvas loss och nya återmonteras. Sopvalshuset består av en ram som på höger gavel har ett motorhus för sopvalsens hydraulmotor, vars axel genom en flexibel koppling driver borstvalstrumman. På vänstra sidan finns ett kullager för borstvalstrummans axeltapp. Sopvalsen består av 12 st borstkammar som hålls fast med 6 st klämlister. Borstkammarna består av en plåtprofil med inpressad borst av polypropylen. När borstkammarna blivit nedslitna kan de snabbt och enkelt bytas. Bruksanvisning Geting G1_B 23(40)

24 5.6 Byte av borstkammar Sopbehållaren höjs till bekväm arbetshöjd och tippas. Klämlisterna lossas och borstkammarna dras ut åt sidan och ersätts med nya. Efterdragning av skruvarna efter minuters körning.! ANMÄRKNING Vid byte av borstkammar ska handskar användas då grader finns på borstkammarnas plåtprofil. Sopvalsen arbetar mot körriktningen och kastar in soporna i sopbehållaren. För ett fullgott resultat är det nödvändigt att varvtalet alltid hålls uppe och att sopvalsen har rätt anliggningstryck mot underlaget. Byte av borstkam rekommenderas när totallängden är 80-90mm. 5.7 Inställning av anliggningstryck Sopvalshuset är lagrat i sopbehållaren med två bussningar. En kombinerad luftfjäder och stötdämpare bär upp sopvalshuset till rätt anliggningstryck utan att komma i svängning. Luftfjädrarna är kopplade till en luftbehållare som pumpas till önskat arbetstryck. Vid sopning rekommenderas ett lufttryck av 4,0 bar (kp/cm 2 ). Om ökad anliggning önskas är 3,0 bar det lägsta tryck som ska användas. Vid misstänkt läckage, kontrollera slanganslutningar och ventil med läckagespray eller såpvatten. 24(40) Bruksanvisning Geting G1_B

25 5.8 Sopning Sänk sopbehållaren till sopläge genom att vrida på vredet för lyft/sänk på manöverpanelen. Starta borstarna genom att vrida på vredet för drift av borstar på manöverpanelen. Varva upp dragfordonet till rätt arbetsvarvtal. Normalt körs maskinen vid ett kraftuttagsvarv på ca 500 rpm. Beräkna vad detta motsvarar på dragfordonets motorvarvtal. Vid mycket sliten borst behöver man öka motorvarvtalet. Max kraftuttagsvarv är 540 rpm. Använd vattenbegjutning när risk för dammbildning finns. Detta görs med samma vred som drift av borstarna. Kontrollera att tillräckligt högt varvtal används på sopvalsen när sopmaskinen dras framåt. Vid för lågt varvtal stannar soporna kvar framför sopvalsen och hindrar vidare inlastning. Kör sopmaskinen så att sidoborsten roterar lätt mot trottoarkanten. Körhastigheten anpassas efter sopmängden från ca 3 till 12 km/tim. Vid stora mängder sand framförs maskinen med låg hastighet och något ökat varvtal på sopvalsen. Körs maskinen sakta vid liten sopmängd lastar den sämre. Vid lövsopning bör borstkammar bytas när de slits till ca 140 mm längd. Men dessa kan sparas till tyngre sopning. Vid torra löv ger vattenbegjutning ett bättre resultat. Håll alltid varvtalet uppe så att löven med kraft slungas in i behållaren. När sopvalsen börjar kasta över kan man lyfta sopbehållaren i topp och göra en tipprörelse framåt. Soporna kastas då framåt i sopbehållaren och sopningen kan fortsätta. 5.9 Transport Vid förflyttning utan sopning ska sopbehållaren och borstarna vara i transportläge. Lyft sopbehållaren tills transportstödet ovanför hjulhuset vippar över något. Sänk sedan igen så att sopbehållaren hamnar i transportläge. Bruksanvisning Geting G1_B 25(40)

26 5.10 Tömning av sopor Tömning sker på mark eller i container. Gör några töm- och stängrörelser för att få ut alla sopor. Tömning måste alltid ske med lyft sopbehållare så att behållare och sopvals går fri från chassiet och marken. Vid backning mot container eller lastflak kontrollera att maskinen går fri och vid tippning att sopbehållare och sopvals ej kan skadas. Stäng alltid behållare innan den sänks igen. Behållaren ska vara nere igen innan maskinen förflyttas.! VARSAMHET Tömning ska ske på plant underlag för att undvika tippning i sidled Parkering Innan sopmaskinen kopplas av ska behållare och vattentank vara tömda. Sopmaskinen parkeras med något lyft och tippad sopbehållare. Detta ska göras för att borstkammarna inte ska deformeras mot sopbehållarens inkastplåtar samt för att förhindra att vatten blir stående i sopbehållaren. Deformerade borstkammar ger en ojämn gång på sopvalsen.! ANMÄRKNING Vid parkering ska parkeringsbroms användas alt. Klossar vid hjulen om parkeringsbroms saknas. 26(40) Bruksanvisning Geting G1_B

27 6 Underhåll Underhåll av sopmaskinen och dess ingående utrustningar förebygger haverier. Genom att ha återkommande underhåll uppehåller man god funktion och därigenom höjer man säkerheten. Utför alltid inställning, underhåll, reparationer, rengöring och service när sopmaskinen står stilla på ett horisontellt underlag.! VARNING Sopmaskinen ska alltid vara kopplad till dragfordonet vid höjning av sopbehållaren, detta på grund av tipprisk bakåt. Det är viktigt att vara försiktig vid rengöring med vatten eller tryckluft. I sopmaskinens utrustning finns känsliga komponenter som elektriska installationer, lager och ventiler. Innan underhåll påbörjas på sopmaskinen ska ansvarig person kontaktas. All personal ska ha en utbildning för deras respektive arbetsuppgift.! VARNING Utför aldrig arbete på sopmaskinen utan att vara utbildad eller väl förtrogen med dina arbetsuppgifter. Förhindra oavsiktlig start av maskinen genom att koppla ifrån alla kraftkällor. De ska vara bortkopplade eller låsbara så att återinkoppling ej är möjlig. Underhållspersonal skyddas från risken att komma i direkt eller indirekt kontakt med elektricitet. Förse arbetsplatsen med lämplig belysning för det avsedda arbetet. Avsaknaden av tillräcklig belysning kan innebära en risk trots att den befintliga belysningen är av normal styrka. Ansvaret ligger helt på den person som ska utföra arbete på utrustningen. Kontrollera att underlaget är fast och plant och att stöd och låsningar är säkrade. Arbetsutrustning som behöver vara upplyft eller uppfälld i samband med underhållsarbetet ska kunna spärras eller på annat lämpligt sätt säkras i upplyft läge. Använd alltid hjälpmedel vid lyft. Tunga lyft kan skada din rygg. Bruksanvisning Geting G1_B 27(40)

28 Efter utförda reparationer och underhållsingrepp ska hela arbetsplatsen och sopmaskinen städas.! VARNING Använd alltid skyddshandskar vid hantering av olja och fett. Tänk på att handverktyg kan orsaka hög bullernivå. 6.1 Smörjning Smörjmedel Sopmaskinen levereras med hydraulolja fabrikat Texaco Rando HDZ 32 och fett Texaco Multifak EP2. Smörjmedel från andra tillverkare av motsvarande kvalitet är tillåten att användas.! ANMÄRKNING Innan smörjning utförs ska smörjnipplarna och smörjspruta noggrant rengöras. Detta för att förhindra att föroreningar följer med in i lagren. Smörjverktygen ska förvaras väl skyddad. Smörjrekommendationer Använd fett med god vidhäftning och som är vattentåligt. Iakttag renlighet så att inga smutspartiklar kommer in i lagringarna. Öppna glidytor smörjs med olja. 6.2 Form och tidsintervall av underhåll Underhåll efter 50 drifttimmar Underhållsställe Form Anmärkning Hydrauloljefilter Första byte Olja i pumpväxel Första byte 80W/90 Hydraulslangar Kontroll Byt vid behov skadade slangar. Tillsyn dagligen Underhållsställe Form Anmärkning Hela maskinen* Tvättning 28(40) Bruksanvisning Geting G1_B

29 Tillsyn varje vecka Underhållsställe Form Anmärkning Luftfjäder Kontroll Normalt 4,0 bar. Mäts med manometer. Tillsyn var 50:e timme Underhållsställe Form Anmärkning Hydrauloljenivå Kontroll av nivå Nivåmätare i oljetanken Dragets leder vid smörjkopp Smörjning Multifak EP2 Sopvalsens kullager Smörjning Multifak EP2 Tillsyn var 100:e timme Underhållsställe Form Anmärkning Pumpväxel Kontroll av nivå Nivåglas i växeln Tillsyn var 200:e timme Underhållsställe Form Anmärkning Övre och nedre infästning av hydraulcylindrar Tillsyn var 400:e timme Oljefilter Smörjning Multifak EP2 Underhållsställe Form Anmärkning Tillsyn var 1200:e timme Andningsfilter Byte Underhållsställe Form Anmärkning Byte Hydraulolja** Byte Rando HDZ 32 Tillsyn 2 gånger/år Underhållsställe Form Anmärkning Alla delar som hör till draget Kontroll Skadade delar ska bytas eller repareras av kunnig personal. * Maskinen ska rengöras regelbundet, var särskild noga vid tvättning av sopbehållaren invändigt. Iaktta försiktighet vid tvättning med högtryck på hydraulventilernas el-anslutningar, eldosor, kopplingar och andningsfilter. ** Vid nyleverans är hydraulsystemet normalt fyllt med mineralolja av typ: Texaco Rando HDZ 32 om inget annat har önskats. Bruksanvisning Geting G1_B 29(40)

30 6.3 Smörjpunkter Figur 7: Smörjpunkter Byte av hydraulolja Position Funktion Antal smörjpunkter 1 Länklager lyftcylinder 2 2 Lagerhus sopvals 1 3 Stödhjul 2 4 Hjullager 2 5 Transportstöd 2 6 Dragleder 3 7 Knutkors 2 Kör oljan varm, ca 40º C. Tag bort bottenproppen och håll hydraulpumpen högt så att allt rinner ut. Byt oljefiltret. Om oljan är mycket förorenad kan tanken rengöras. Tag bort tanklocket och torka rent med luddfri trasa. Eventuellt kan tanken sköljas med t.ex. dieselolja eller fotogen. Byt lockpackningen vid behov. Skruva fast bottenproppen. Ta bort andningsfiltret och fyll tanken med ny hydraulolja. Håll pumpen under oljenivån i tanken. Skruva fast andningsfiltret. Starta upp och låt pumpen arbeta under lågt varv för avluftning av systemet. Lyft, sänk och tippa några gånger. Kontrollera oljenivån när sopbehållaren är i nedsänkt läge. 30(40) Bruksanvisning Geting G1_B

31 6.4 Hydraulsystem Innan underhållsarbete utförs på hydraulsystemet ska en trycksänkning utföras. Trycksänkningen förhindrar att trycksatt olja sprutar ut när någon komponent monteras bort.! VARNING Även lågt hydraultryck kan, vid läckage eller demontering, orsaka ögonskador. Se till att slangkopplingarna alltid hålls rena och att tillhörande skyddshattar monteras vid bortkoppling. Var noggrann med att fylla på ren hydraulolja av god kvallitet. Hydraulpump och ventiler är mycket känsliga mot föroreningar. justera aldrig inställning av oljetrycket utöver det rekommenderade 160 bar. utsätt aldrig ackumulatorn för uppvärmning, svetsning eller mekanisk påverkan. 6.5 Bevattnings - system 6.6 Svetsarbeten Spola vid behov rent vattentank, ledningar och rör. Ta bort ändpropparna i vattenrampen och spola igenom. Rengör vattenfiltret. Det är viktigt att alla munstycken fungerar. Annars slår pumpens tryckströmbrytare ideligen från och till, vilket kan orsaka sönderbränning. Vid svetsning och skärbränning ska endast erfaren och utbildad personal anlitas. Vidta alla säkerhetsåtgärder som krävs för att undvika gnistor och svetssprut på personal och intilliggande utrustningar. Tänk alltid på brandrisken. - Skydda kolvstång, in- och utlopp för olja när svetsning utförs på hydraulcylindrar. - Konsultera alltid tillverkaren vid tveksamheter när svetsning ska utföras på utrustning. - Svetsa aldrig på behållare eller ledningar vid kvarstående tryck. Bruksanvisning Geting G1_B 31(40)

32 7 Säsongs - avslut Uppställning I samband med uppställning av sopmaskinen efter säsongens slut rekommenderas följande åtgärder: - Spola rent sopmaskinen noggrant, såväl in- som utvändigt med varmt vatten, gärna under högt tryck. Alla eventuellt kvarvarande föroreningar tvättas bort med lämpligt tvättmedel.! ANMÄRKNING I sopmaskinens utrustning finns känsliga komponenter som elektriska installationer, lager och ventiler. - Kontrollera att inga defekter finns på utrustningen. Utför erforderliga reparationer. - Rengör och smörj samtliga underhållsställen som lagringar och glidytor. Utför rengöring på smörjnipplarna. - Skjut in samtliga kolvstänger. Fetta in de glidytor som inte går att skydda. - Bättra på lackeringen på skadade ställen. - Rostskyddsbehandla hålbalkar. - Töm allt vatten från bevattningssystemet, öppna avtappningskranen på röret. När tanken är tömd så körs vattenpumpen tills vattnet slutat rinna. Filtret lossas och tömmes. En lämplig komplettering till ovanstående åtgärder är att spruta rostskyddsvätska över utsatta delar. 32(40) Bruksanvisning Geting G1_B

33 8 Felsökning Dåligt sopresultat eller dålig fyllnad av sopbehållaren. - Slitna borstkammar - Maskinen står inte i våg. Kontrolleras inkopplad på plan mark. - För högt lufttryck i luftfjädern. Sidoborstarna sopar inte in soporna mot mitten, eller sprätter utåt sidorna. - Fel inställning av sidoborstarna. - Slitna sidoborstar. - Strängsamlaren felmonterad. Borstarna slits onormalt fort. - För lågt lufttryck i luftfjädern. - Slitna eller feljusterade fjädrar till sidoborstarna. Maskinen verkar "tappa orken". - För lågt lufttryck i luftfjädrarna. - Kontrollera att inget läckage finns. - Kontrollera hydraultrycket med manometer på ventilblockets uttag. Lyft sopbehållaren mot toppläget och läs av. Trycket ska vara 150bar. Vattenpumpen går men det är inget eller dåligt flöde. - Kontrollera att alla anslutningar från tanken är täta så att pumpen ej suger luft. - Kontrollera att vattenfiltret ej är igensatt och att gummitätningen finns till underdelen. Vattnet fortsätter att rinna trots att reglaget är i avstängt läge. - Kontrollera att backventilen är fritt från föroreningar. Borstar, lyft eller tömning fungerar inte. - Manöverdosan är inte ansluten, eller säkring till denna är trasig. - För låg spänning från dragfordonet. - Elfel. Undersök med kontrollampa att strömmen går fram till ventilernas kontakter. - Hydraulventil har hängt sig. Prova att tvångsstyra genom att trycka in kontakten i änden av ventilens magneter. - PTO-drift ej påslagen. Bruksanvisning Geting G1_B 33(40)

34 9 Referenser 9.1 Reservdelar 9.2 Schema 9.3 Övrigt Alla reservdelar som byts ut ska vara godkända av tillverkaren. Se reservdelslista. Hydraulschema Elschema Elschema Bromsad (Österrike) Allmänna leveransbestämmelser bifogat sist i detta dokument. Garantibestämmelser bifogat sist i detta dokument. 34(40) Bruksanvisning Geting G1_B
