1 INSTRUKTIONSBOK Sopmaskin Geting G2 Geting G2 Bruksanvisning i original Version C

2 Registrering Bruksanvisning: Den här anvisningen innehåller instruktionerna för skötsel av Geting G2 tillverkad av Mähler & Söner AB i Rossön. Instruktionens reg.nr: Datum: Revision: C Rev. datum: Tillverkare: Copyright: AB Mähler & Söner Hotingsvägen 40 S Rossön, Sweden Telefon: Fax: AB Mähler & Söner 2(48) Bruksanvisning Geting G2_C

3 Mähler & Söner AB:s registreringssida Utrustningens namn: Maskintyp: Geting G2 Sopmaskin Registreringsnummer: Språk: Svenska Projektnummer: Datum: Utförd av: Godkänd av: Bokens ägare: Jens Wissting, Zert AB Sven Eliasson, Mähler & Söner AB Mähler & Söner Hotingsvägen 40 S Rossön Sweden Telefon: Fax: Copyright: Information: AB Mähler & Söner Bruksanvisning Geting G2_C 3(48)

4 Innehåll 1 Förord 6 2 Säkerhets -regler Varningar Symboler Generella säkerhetsregler Personal Arbetsplats Klädsel Ljudnivå Säkerhet före start och körning Symboler och skyltar Säkerhet före underhåll Säkerhets föreskrifter 11 3 Teknisk beskrivning Funktion Teknisk data Arbetsområde Hydraulsystem Alternativ hydrauldrift Manöverpanel Elsystem Belysning Elcentral Skarvkontakt VBG Chassi Sopbehållare Sidoborstar Bevattnings system 22 4 Inkoppling Beskrivning Förberedelse Fordonets utrustning Inkoppling manöverpanel Inkoppling till dragfordon Bromsutrustning Kontroll av inkoppling 26 5 Drift Kontroll före sopning Inställning av borstar Inställning av sopbredd Byte av sidoborstar Sopvalshus Byte av borstkammar Inställning av anliggningstryck Sopning Transport Tömning av sopor Parkering 31 6 Underhåll 32 4(48) Bruksanvisning Geting G2_C

5 6.1 Smörjning Form och tidsintervall av underhåll Smörjpunkter Byte av hydraulolja Hydraulsystem Bevattnings -system Svetsarbeten 36 7 Säsongs - avslut 37 8 Felsökning 38 9 Reservdelar Scheman Övrigt 40 Bruksanvisning Geting G2_C 5(48)

6 1 Förord Den här bruksanvisningen innehåller teknisk beskrivning, driftsinstruktion, underhållsinstruktion samt allmänna säkerhetsregler för arbete med och i anslutning till Geting G2 sopmaskin. Geting G2 är byggd och tillverkad i kommersiellt syfte och får endast användas som ett verktyg för att samla in grus, stenar och sopor. Geting G2 finns i två versioner där grundversionen är försedd med ett eget hydraulsystem där hydraulpumpen ansluts till dragfordonets kraftuttag. Som komplement finns en version där man med snabbkopplingar ansluter sopmaskinen till dragfordonets hydrauluttag. Innan arbete påbörjas är det viktigt att läsa igenom och förstå de gällande säkerhetsreglerna. Endast personal som är utbildad eller är väl förtrogen med utrustningen får handha och arbeta med Geting G2. Fel användning av maskiner och utrustningar kan orsaka kroppsskador eller maskinskador. Detta kan äventyra produktsäkerheten och därigenom förorsaka olycksfall och tillbud. För komplettering till denna bok ska maskin/fordons- tillverkarens och underleverantörernas instruktioner användas. Mähler & Söner AB, Rossön. 6(48) Bruksanvisning Geting G2_C

7 2 Säkerhets - regler 2.1 Varningar För att enklare uppmärksamma information som avser användarsäkerheten och förebygga problem med utrustningen innehåller den här boken varningar och symboler. De används i den här boken för att markera faror som kan orsaka personskador. Varningarna är klassificerade i tre nivåer fara, varning och varsamhet.! Fara indikerar varning för risker som kan orsaka personskador, död och/eller avsevärda skador på omkringliggande byggnader och maskiner.! Varning indikerar varning för risker som kan orsaka personskador, och/eller avsevärda skador på omkringliggande byggnader och maskiner.! Varsamhet indikerar varning för risker som kan orsaka personskador och egendomskador. Viktig teknisk information uppmärksammas enligt nedan:! FARA VARNING VARSAMHET ANMÄRKNING Anmärkning ger en teknisk information. Risk för maskinskador ifall informationen ignoreras. Bruksanvisning Geting G2_C 7(48)

8 2.2 Symboler Förklaringar till symboler som används i denna bok: Skyddshjälm För att undvika huvudskador ska skyddshjälm bäras. Skyddsskor För att undvika fot- och tåskador ska skyddsskor användas. Skyddshandskar För att undvika handskador ska skyddshandskar användas. Skyddsglasögon För att undvika ögonskador ska skyddsglasögon användas. Hörselskydd För att undvika hörselskador ska hörselskydd användas. 8(48) Bruksanvisning Geting G2_C

9 2.3 Generella säkerhetsregler Personal Arbetsplats På grund av utrustningens många olika funktioner är det viktigt att hålla uppmärksamheten gällande den säkerhet som ska råda på arbetsplatsen och med utrustningen. Sopmaskinen är utrustad med många rörliga delar. Den är hydrauliskt styrd och på vissa avsnitt krävs manuella ingrepp t.ex. vid underhåll och driftstörningar. Det gör att säkerheten sätts på prov under den tid utrustningen är i drift. Vid användning förekommer riskmoment och för att undanröja dem är det viktigt att: Bruksanvisningar följs. Personalen är utbildad i skötsel och säkerhet. Ändamålsenlig utrustning och verktyg finns tillgänglig. Ägaren och arbetsledning ansvarar för att säkerhetsprogram och föreskrifter utarbetas och följs av all personal. Varnings-, förbuds- och informationsskyltar får inte döljas, skadas eller demonteras. Endast utbildad personal får använda och underhålla Geting G2. Ägaren och arbetsledning ansvarar för att effektiva säkerhetsprogram och föreskrifter utarbetas och följs av personalen. Det är viktigt att informera dig själv och andra om de risker som är förenade med arbetet så att de kan förebyggas på ett lämpligt vis. Tillåt inte att obehörig personal vistas i eller omkring utrustningens arbetsområde.! VARNING Riskområdet är 1 meter runt maskinen Vid underhåll och reparation ska åtgärder vidtas för undvikande av person-, och materialskador. Håll arbetsplatsen ren och städad för att först och främst undvika att någon snubblar eller halkar. Kontrollera om belysning är monterad på rätt sätt. Skuggor, mörka och ej upplysta partier vid arbetsplatser ökar irritationen och försvårar arbetet. Undvik också placering av belysning så att bländning uppstår. Rapportera omedelbart alla tillbud och olyckor till ansvarig arbetsledare. Konsultera läkare eller annan sjukvårdspersonal om personskada har inträffat. Bruksanvisning Geting G2_C 9(48)

10 2.3.3 Klädsel Ljudnivå Säkerhet före start och körning Symboler och skyltar Skyddsanpassade kläder är ett krav. Anpassade arbetskläder ska alltid användas. Tänk på att lösa och lediga kläder kan vara riskfyllt. Använd alltid: Skyddsskor. Skyddshandskar. Skyddsglasögon, speciellt vid demontering av komponenter i hydraulsystemet, svetsning och vid skärande bearbetning. Hörselskydd måste användas när handverktyg används vid underhåll och reparationer. Maskiner med hydraulisk utrustning kan utföra oväntade rörelser när den startar och trycksätter systemet. Det är störst risk när ett system har stängts av mitt i en arbetscykel och sedan ska startas upp igen. Kontrollera alltid så att det inte finns läckage i hydraulsystemet. Oljesprut kan orsaka skador, framförallt i ögonen. Se till att ingen person befinner sig inom sopmaskinens arbetsområde. Det är förbjudet att vistas inom sopmaskinens arbetsområde när fordonets motor är igång. Kontrollera att redskapet är oskadat. Reparera skador före körning. Vid passage över järnväg och transportkörning fälles alltid borstarna upp. Klättra aldrig upp på sopmaskinen eller fordonet under färd. Varnings-, förbuds- och informationsskyltar får inte döljas eller ändras. Om märkningen är skadad och oläsbar ska de ersättas med nya. 10(48) Bruksanvisning Geting G2_C

11 2.3.7 Säkerhet före underhåll Noggranna förberedelser krävs när underhåll ska utföras: Markera alltid det område där det ska utföras underhåll. Stäng av den maskin/fordon som sopmaskinen är påkopplat till. Kontrollera att tändlåset och huvudströmbrytaren är frånslagna. Ta reda på viktbegränsningar hos traverser och lyftdon och deras fria rörelseutrymme. Efter kontroll kan ansvarig starta underhållsarbetet.! VARNING Endast behörig person får utföra underhåll. 2.4 Säkerhets föreskrifter Läs instruktionsboken noggrant. Endast personal som fått utbildning på maskinen och är väl förtrogen med dess funktion får använda den. Inkoppling av broms till dragfordonet där fartregel kräver detta. (Traktor får köras i upp till 40km/tim om tillkopplade släp saknar bromsar, men inte överstiger dragfordonets bruttovikt). Kontrollera alltid innan körning att draget är ordentligt anslutet, samt att bakljus, bromsljus och blinkers fungerar. Undvik att backa uppför trottoarkanter och liknande samt på mjukt underlag där hjulen kan sjunka ner. Var försiktig vid körning nedför kanter. Vid transport skall behållaren vara något upplyft dock inte högre än att den har stöd i sidled mot chassiet baktill. Kör aldrig med fullt upplyft behållare. Kontrollera noggrant att ingen befinner sig bakom maskinen då tömningen påbörjas. Stå aldrig under upplyft sopbehållare. Om det krävs vid underhållsarbete, skall alltid de medföljande säkerhetsstöttorna anbringas före arbete. Vid servicearbete där sopbehållare är upplyft eller dragfordonet är igång, tillse att ingen befinner sig på förarplatsen eller i omedelbar närhet till manöverlådan. Kliv aldrig upp på, eller i närheten av sidoborstarna då dessa roterar. Bruksanvisning Geting G2_C 11(48)

12 Kontrollera före frånkoppling att stödhjulet är i rätt position och ordentligt säkrat. Ställ maskinen på plan mark. Säkerhetsventilerna på hydraulsystemet är plomberade och får ej ändras. VARNINGSDEKAL Figur 1: Varningsdekal Fara för roterande borste Art. Nr Stå ej under upplyft behållare Art. Nr Dessa dekaler är placerade på båda sidor av maskinen. Beställ nya om de skadats eller saknas. 12(48) Bruksanvisning Geting G2_C

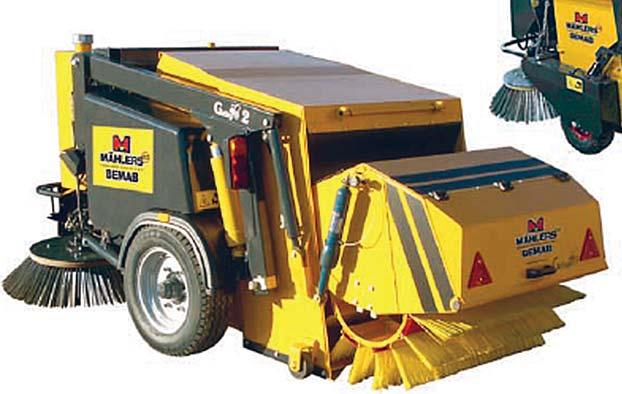

13 3 Teknisk beskrivning 3.1 Funktion Geting G2 består av ett komplett chassi (10) som kopplas via drag (7) till ett dragfordon och grundversionen är försedd med ett eget hydraulsystem där hydraulpumpen ansluts till dragfordonets kraftuttag. Som komplement finns en version där snabbkopplingar ansluter sopmaskinen till dragfordonets hydrauluttag. Geting G2 dras framåt med ett dragfordon samtidigt som sidoborstarna (1) roterar så att grus, stenar och sopor kastas mot en strängsamlare (2) mellan borstarna. Sidoborstarnas svepytor bevattnas via munstycken (8) från vattentankar (3) för att minska dammspridningen. Soporna kommer att ligga i en sträng mitt framför sopvalsens (4) arbetsområde. När sopvalsens borstkammar (5) når soporna samlas de upp utan spill och slungas i behållaren. Vid snäva svängar och gångar är sopmaskinen utrustad med drag som kan styras (14) för att nå ända ut mot kanten samt ett ledgummi som förhindrar att sopmaskinen lämnar ränder av sopor. När behållaren (6) är fylld höjs den och sopvalshuset (13) till transportläge. Sopmaskinen kan nu köras till en container för att tömmas, genom att behållaren lyfts upp och tippas. Sopmaskinen är utrustad med hydraulisk färdbroms och mekanisk parkeringsbroms. Anslut färdbromsen till det speciella uttaget på dragfordonet. Parkeringsbromsreglaget (9) är placerat bakom främre vattentanken. Bakljus (15) är placerade på lyftarmarna på chassit. Bak på sopmaskinen finns en gummilucka (11) för inspektion och rengöring av sopbehållaren samt en rengöringslucka (12) för sopvalshuset. Geting G2 manövreras från förarplatsen i dragfordonet via manöverpanel. Krav på fordonet Fordonets minsta dragkapacitet bör vara 40DIN och vara utrustad med PTO-axel märkt 540r/min eller hydrauluttag. Bruksanvisning Geting G2_C 13(48)

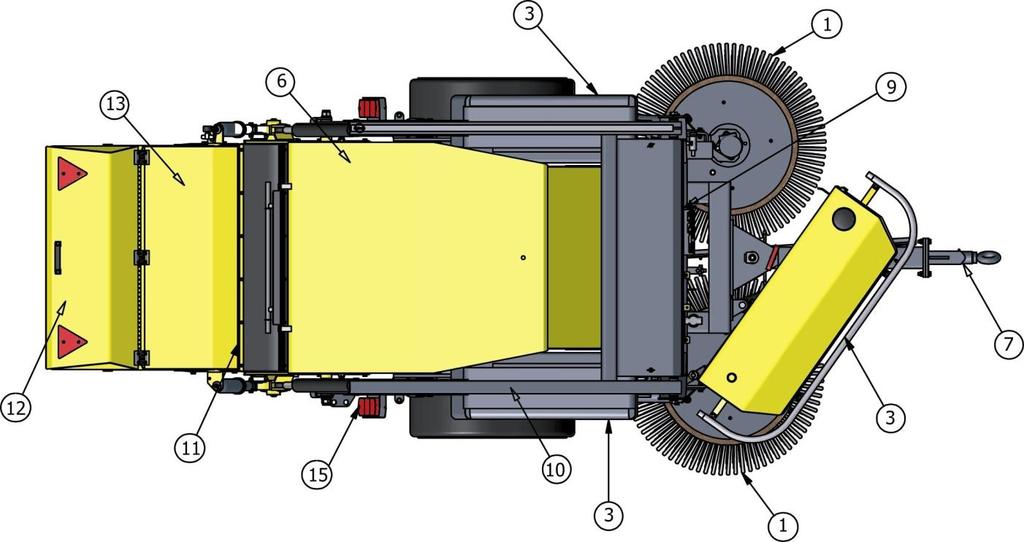

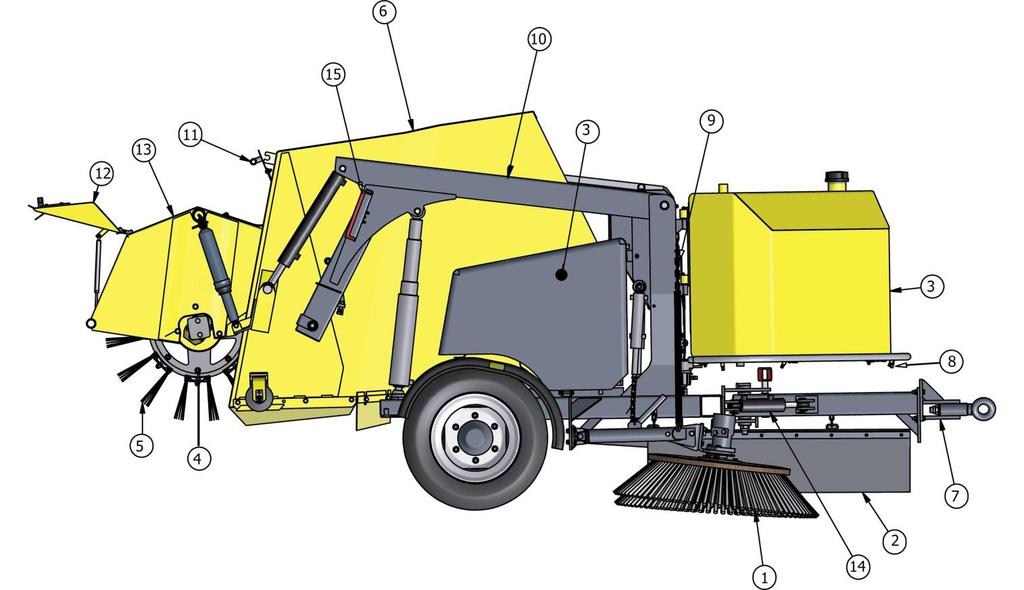

14 Figur 2: Sopmaskin G2, Sidovy. Figur 3: Sopmaskin G2, Toppvy. 14(48) Bruksanvisning Geting G2_C

15 3.2 Teknisk data Beskrivning Drifttemp Mått Längd inkl drag, mm. Bredd Höjd Vikt Tomvikt Max totalvikt Hjulutrustning Däck Geting G2 + 1 till +60 C 3900 mm 1650 mm 1450 mm 1300 kg 2800 kg 205/70-15 klass C Lufttryck 5,0 bar (kp/cm 2 ) Sopningsdata Sopbredd Sidoborstar Borstkammar Sopvals Sopbehållare Fri tipphöjd Behållarvolym Max lastvikt Bevattning Vattentankar Flöde Vattenmunstycke Hydraulsystem Volym Arb.tryck sopning Säkerhetsventil sopning Filtrering olja Filtrering luft Elsystem Spänning Ljudnivå Ej uppmätt Vibrationer Lämplig dragare Max drag kraft i dragstång Max vertikal belastning dragstångkultryck mm Ø 900, h = 265 mm L=1 000, h= 200 mm Ø 860 mm mm liter kg 3 st, totalt 500 liter Två lägen: 7 alt.12 l/min 4 st 50 l 140 bar 160 bar 10 µ Nom 10 µ Abs. 12 VDC Operatören påverkas ej av vibrationer från maskinen. Min. 40 DIN kg 2000 kg Bruksanvisning Geting G2_C 15(48)

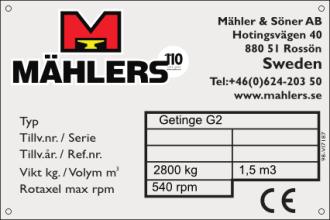

16 Hydrauliska bromsar Varvtalsreglering sidoborstar Arbetsbelysning Maskinskylt Ja Ja Ja Skylt med maskinens serie- och tillverkningsnummer är placerad på chassiet bredvid oljetanken på vänster sida. Vid beställning av reservdelar eller vid servicefrågor skall dessa nummer uppges. 3.3 Arbetsområde 3.4 Hydraulsystem Geting G2 är avsedd för sopning av gångar, torg och andra större ytor och den kopplas till ett dragfordon. Geting G2 är utrustad med ett komplett slutet hydraulsystem. På hydraulpumpen är en växellåda monterad som passar dragfordonets PTO-axel. Hydraulsystemet arbetar med ett oljeflöde på liter/minut, detta fås genom ett PTO-varvtal på ca.450rpm.(max 540rpm). Hydraulpumpens slangar är kopplade till tank respektive ventilblock. Hydraultanken är placerad mellan sopbehållare och främre vattentank. Tanken har nivåglas med inbyggd termometer och ett andningsfilter där även påfyllning av olja sker. Ett returoljefilter av spin-on typ sitter mellan ventilblock och tank. Hydraulsystemets funktioner regleras elektriskt av direktstyrda ventiler från manöverpanelen som är placerad i förarhytten. Ventilerna kan också nödmanövreras genom direkt handstyrning, genom att den gulfärgade centrumknappen trycks in cirka 5 mm. (Gäller alla ventiler utom lyft av behållare.) Ventilblocket är försett med en tryckbegränsningsventil för säkerhet mot överbelastning och ett mätuttag för eventuell kontroll av systemtryck. Borstmotorerna är seriekopplade. Vänster sidoborste ligger först och sopvalsen sist. Reglering av sidoborstarnas hastighet görs från manöverpanelen via vridreglaget. Hydraulcylindrar för sidoborstar och sopbehållare är parallellkopplade med anpassade lyftkrafter så att sidoborstarna lyfts innan sopbehållaren höjs. Se bifogat hydraulschema på sida (48) Bruksanvisning Geting G2_C

17 3.5 Alternativ hydrauldrift Geting G2 kan också anpassas till dragfordon som saknar PTO-axel. En hydraulmotor, så kallad flödesomvandlare monteras på dragstången och ansluts med snabbkopplingar till dragfordonets hydrauluttag. Sopmaskinens pump är kopplad direkt till hydraulmotor. 3.6 Manöverpanel Används vid drift och monteras inne i dragfordonet. En montageplåt med eluttag för manöverpanelen placeras i förarhytten. Inkoppling till montageplåtens eluttag sker med kabelarea 6 mm 2 efter dragfordonets huvudströmbrytare. Kom ihåg att montera säkringshållaren. Alternativt då eluttag redan finns i dragfordonet, användes den befintliga om den kan belastas med upp till 25 Amp.! ANMÄRKNING Strömmen skall kunna brytas. 3.7 Elsystem Belysning Det elektroniska systemets märkspänning är 12 volt. Strömmen tas från dragfordonet över en kabel med 7-polig stiftkontakt, som ansluts till motsvarande kopplingsdosa på dragfordonet. Elsystemet är kopplat enligt Bosch-systemet. Glödlampor Placering Watt Sockel Bakljus s Bromsljus s Blinkers s Bruksanvisning Geting G2_C 17(48)

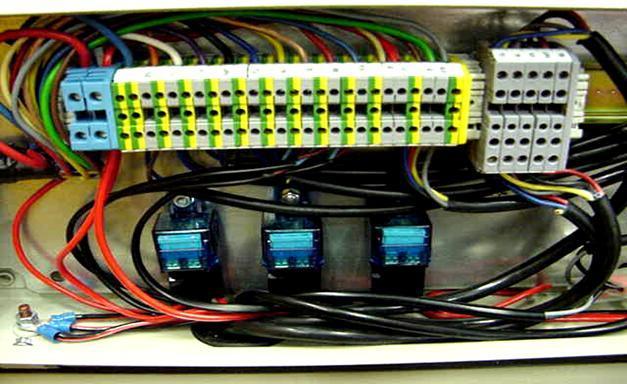

18 3.7.2 Elcentral Elcentralen är placerad bakom främre vattentank och verktyget som är placerad på ramen används för att öppna elcentralen. Kopplingsschema för de olika funktionerna Funktion Namn Färg Position Kommentar Strömförsörjning +12V 25Amp Jord 2 1 Till relä 1,2,3 ansl. 30, plint2 Hydraulfunktion Systemslutare M1 Orange 3 Borstdrift M2 Vit 4 Stäng behållare M3 Lila 5 Töm behållare M4 Svart 6 Lyft behållare M5 Blå 7 Sänk behållare M6 Gul 8 Reläfunktion Relä 1 Vattenpump I R1 Transparent 9 Relä 2 Vattenpump II R2 Röd 10 Relä 3 Arbetsbelysning R3 Ljusblå 11 Extra utrustning. R4 Ljusbrun 12 Roterande varningsljus Varvtalsreglering av sidoborst Anslutning 1 2 Anslutning 2 Röd* 13 Jord Anslutning 3 3 Brun 14 Anslutning 4 4 Grön 15 Anslutning 5 Grå Ventilförstärkaren *Byglas till blå plint Belysning Vänster blinkers 1 Blå 16 Höger blinkers 2 Gul 17 Bakljus 3 Grå 18 Broms 4 Svart 19 Jord 5 Röd 20 Relä med säkring Vattenpump I Amp 18(48) Bruksanvisning Geting G2_C

19 Vattenpump II Amp Arbetsbelysning Amp Positionsmarkering elcentral Skarvkontakt VBG Figur 4: Elcentral Anslutning 1*6mm 2 Färg Elcentral sopmaskin 1 Blå Jord 12 Röd +12V Kommentar 13-ledare 2 Vit M2 Bruksanvisning Geting G2_C 19(48)

20 3 Transparent R1 4 Röd R2 5 Blå M5 6 Gul M6 7 Svart M4 8 Lila M3 9 Orange M1 10 Ljusblå R3 11 Ljusbrun R4 9b Brun Anslutning 3 10b Grön Anslutning 4 11b Grå Anslutning 5 Stickdosa 3-pol 15/30 (6mm 2 )* +12V 31 (6mm 2 )* Jord Inkoppling efter huvudbrytare med 25 Amp säkring Kontaktlåda, inkoppling till manöverlåda Figur 5: Skarvkontakt VBG-17 Kopplingshandske, inkoppling till elcentral på sopmaskin. Stickdosa 3-pol. Matningsström från dragfordon. Stiftkontakt 3-pol. Från manöverlåda. 20(48) Bruksanvisning Geting G2_C

21 3.8 Chassi Geting G2 har ett robust chassi av fyrkantprofiler. Främre delen är utformad till ett kraftigt fäste för dragstången. Här finns ett stödhjul som används vid parkering av sopmaskinen och som underlättar inkopplingen till dragfordonet. Bakom dragfästet finns ett stativ som bär upp den stora vattentanken. Stativets övre del utgör lagringspunkt för sopbehållarens lyftbygel. Under de längsgående balkarna är två axeltappar insvetsade. Hjulen monteras på nav med 6 muttrar.! ANMÄRKNING Åtdragningsmoment 200Nm (~20kp/m) Längst bak på chassiet finns fäste för säkerhetsstöttor som skall användas vid arbete under upplyft sopbehållare. Stöttorna levereras separat med maskin. 3.9 Sopbehållare 3.10 Sidoborstar Behållaren är lagrad i bussningar på de båda lyftarmarna och har en öppning bakåt där sopvalshuset är upphängt. När sopbehållaren har lyfts upp tippas den till tömningsläge med hjälp av en hydraulcylinder på vardera lyftarmen. För att få bra tömningsöppning är axeltapparna försedda med lyftarmar för att lyfta upp sopvalshuset vid tippning. För kontroll av fyllning, tömning av papperskorgar, lättare tvättning och så vidare har sopbehållaren försetts med lätt öppningsbar lucka i bakkant. I underkanten på sopbehållarens långsidor finns fastskruvade ledgummi för soporna. Skydden skall släpa mot underlaget för att styra sopsträngen och ge en fullgod upptagning, dessa bör bytas i samband med borstbyte. Sopbehållaren är försedd med två stödhjul för att skydda ledgummit mot sönderslitning vid golvbrunnar eller gatuojämnheter. De båda sidoborstarna är monterade på var sin borstplåt, som över en medbringare är kopplad till en hydraulmotor. Vardera motorfäste är fastskruvat på en delad borstarm som är rörligt infäst framför hjulen. Borstarmen kan justeras i sidled och längdled för att ge den en viss lutning mot marken. Motorfästet har en labyrinttätning som förhindrar att snören, ståltrådar och dylikt kan fastna runt drivaxeln. Borstarmarna är upphängda med kedjor i lyftcylinder. Sidoborstarna är separat avfjädrade för att nå bra sopresultat med minsta möjliga förslitning. Vid lätt anliggning minskar även dragfordonets effektbehov vilket är värdefullt vid körning med små dragfordon. Bruksanvisning Geting G2_C 21(48)

22 3.11 Bevattnings system Vid risk för dammbildning och behov av att binda dammet vid sopningen kan sidoborstarnas svepytor vattenbesprutas. Från de tre vattentankarna på totalt 500 liter, sugs vattnet genom ett filter av två parallellkopplade elektriska vattenpumpar. Med en strömbrytare på manöverpanelen styrs om en eller båda skall vara i drift. Vid körning med en pump är flödet ca. 7 l/min med båda i drift är flödet ca.12 l/min. Vatten kan fyllas på genom en klo-koppling eller via en brandslang uppifrån sedan tanklocket avlägsnats.! VARNING Viktigt att tanklocket avlägsnas för urluftning då påfyllning sker direkt genom klo-kopplingen. Figur 6: Sprängrisk vid påfyllning med klo-koppling Bevattningssystemet har vattentankar och rör i rostfritt material. Främre tanken är upphängd i en gångjärnsled och kan öppnas för åtkomst av bland annat vattenfilter och dropplås. Denna förhindrar att vattnet rinner ut när pumpen är avstängd. Från pumpen går vattnet till ett bevattningsrör. Detta är försett med ett yttre och ett inre sprutmunstycke för vardera sidoborste. Röret är försett med en propp i vardera änden. Propparna kan avlägsnas för genomspolning av röret. 22(48) Bruksanvisning Geting G2_C

23 Pumparna är av membrantyp och kan köras torra en kortare tid utan att skadas. Kontroll och renspolning av vattenfiltret bör ske regelbundet, då pumparna är känsliga mot föroreningar och kräver alltid att filtret är intakt.! ANMÄRKNING Finns det risk för att vattnet kan frysa och spränga rör, pump eller ventil, så måste systemet tömmas. Avtappningskran finns på samtliga tankar. När tankarna är tömda körs vattenpumparna tills vattnet slutat rinna. Filtret skruvas loss och töms. Bruksanvisning Geting G2_C 23(48)

24 4 Inkoppling 4.1 Beskrivning Förberedelse Fordonets utrustning För installation och inkoppling av utrustningen medföljer erforderliga montageritningar för den sopmaskin som leveransen avser. Kontrollera att underlagen är de korrekta för denna produkt. Läs igenom anvisningen innan arbetet startas. Utför följande: Montera manöverpanel i dragfordon. Dragfordonet måste vara försett med viss utrustning innan sopmaskinen kan inkopplas: Dragfordonet ska vara försett med PTO-axel märkt max 540 r/min eller hydrauluttag. Dubbelverkande uttag för ramstyrning av sopmaskinen. Uttag för hydraulisk färdbroms. 7-polig stiftkontakt för belysning. 24(48) Bruksanvisning Geting G2_C

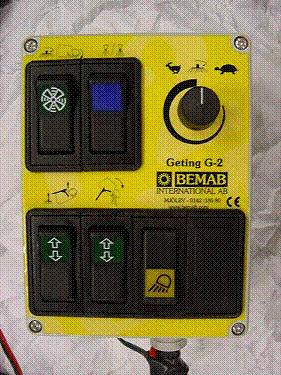

25 4.2 Inkoppling manöverpanel Elkablaget 3,5m alternativt 7,0m med kopplingslådan (VBG-17) dras till förarhyttens baksida där den monteras med hjälp av medföljande fästplåt. Den 3-poliga kontakten är för matarström till alla funktioner utom bakljus och blinkers. Funktion Position Drift av borstar 1 Bevattning, två lägen 2 Hastighetsreglering av sidoborstar 3 Lyft/Sänk för sopbehållare och sidoborstar Töm/Stäng 5 Arbetsbelysning 6 Roterande varningsljus (extra utrustning) Figur 7: Manöverpanel Bruksanvisning Geting G2_C 25(48)

26 4.3 Inkoppling till dragfordon När sopmaskinen är kopplad till dragfordonet är det mycket viktigt att maskinen står horisontellt med underlaget för att få bästa upptagningsförmåga. Kontrolleras med hjälp av vattenpasset som är placerat framför främre sidotanken på sopmaskinen. Justering görs på dragstången, genom att ställa in korrekt höjd på dragöglan.! ANMÄRKNING Vid 3-delad dragstång är det viktigt att de tandade brickorna greppar exakt i varandra samt att skruvarna är åtdragna med ca 200Nm (~20kpm). Kontrollera sopbehållarens höjdläge. Avståndet mellan mark och behållarens undersida vid slitstålet ska vara 3-4 cm. Finjustera på skruvarna som sitter på lyftbygeln bakom tippcylindrarna. Hydraulpumpen med växellåda ska anslutas på fordonets PTO-axel märkt 540 r/m. Hydraulpumpen låses med en kulring på axelns spår. Momentstaget låses på lämpligt sätt. Anslut sopmaskinens kopplingshandske och 7-polig stiftkontakt för belysning. Kontrollera att hydraulslangar och elledningar går fria för bakhjulen vid svängning höger respektive vänster och att de inte stramar eller kan komma i kläm mellan dragfordonets hjul och chassi. Sopmaskinen är utrustad med ramstyrning och den kopplas in på ett av fordonets dubbelverkande uttag Bromsutrustning Kontroll av inkoppling Sopmaskinen är utrustad med hydraulisk färdbroms och mekanisk parkeringsbroms. Anslut färdbromsens snabbkoppling till det speciella uttaget på dragfordonet. Parkeringsbromsreglaget är placerat bakom främre vattentanken. Kom ihåg att lossa den mekaniska parkeringsbromsen vid körning. Starta upp sopmaskinen och kontrollera att inkoppling och funktion är korrekt. 26(48) Bruksanvisning Geting G2_C

27 5 Drift 5.1 Kontroll före sopning Kontrollera strängsamlarens upphängning så att anliggningen mot gatan är god. Kontrollera sopbehållarens ledgummi och dess anliggning mot marken. Fyll vattentankarna.! ANMÄRKNING Viktigt att tanklocket avlägsnas för urluftning då påfyllning sker direkt genom klo-kopplingen. Bruksanvisning Geting G2_C 27(48)

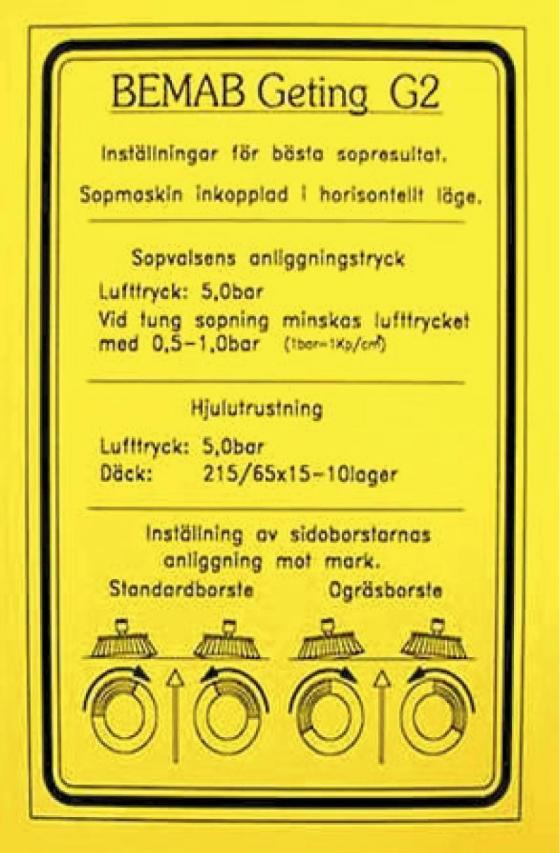

28 5.2 Inställning av borstar Sidoborstarnas inställning kontrolleras så att bästa möjliga resultat uppnås vid borstning. Sett i maskinens färdriktning skall anliggningen i längd och tvärled vara inställd på följande: Höger sidoborste "sju minuter i tre". Vänster "femton minuter i två". Bakre borstens anliggningstryck kan justeras mot mark efter rådande sopförhållanden. Detta görs med hjälp av luftdämpare. Påfyllning/urtagning av luft görs vid luftdämparen på maskinens vänstersida. Normalt tryck 5,0 bar (5,0 kp/cm 2 ). Vid lätt sopning kan dämparna pumpas hårdare och man får ändå ett bra sopresultat samtidigt som borstslitaget minskar. Se instruktionsdekal på sopmaskinens främre vattentank. Figur 8: Inställningar sopmaskin G2 28(48) Bruksanvisning Geting G2_C

29 5.3 Inställning av sopbredd 5.4 Byte av sidoborstar 5.5 Sopvalshus 5.6 Byte av borstkammar För inställning av sopbredd finns en kedja mellan chassi och borstarm. Den totala sopbredden kan varieras mellan 1900 och 2200 mm. Inställning sker genom att ändra den kedjelänk som är upphakad så att önskad sopbredd uppnås på respektive sidoborste. En låssprint skall alltid vara monterad så att kedjan hindras från att lossna och orsaka materiella skador. Då sidoborstarna roterar mot marken pressas borstarmarna utåt till kedjans begränsning. Vid byte av sidoborstar lyfts sidoborstarna med borstplåtar till toppläge vartefter borstarna lätt kan skruvas loss och nya återmonteras. Sopvalshuset består av en ram som på höger gavel har ett motorhus för sopvalsens hydraulmotor, vars axel genom en flexibel koppling driver borstvalstrumman. På vänstra sidan finns ett kullager för borstvalstrummans axeltapp. Sopvalsen består av 16 st borstkammar som hålls fast med 8 st klämlister. Borstkammarna består av en plåtprofil med inpressad borst av polypropylen. När borstkammarna blivit nedslitna kan de snabbt och enkelt bytas. Sopbehållaren höjs till bekväm arbetshöjd och tippas. Klämlisterna lossas och borstkammarna dras ut åt sidan och ersätts med nya. Efterdragning av skruvarna efter minuters körning.! ANMÄRKNING Vid byte av borstkammar ska handskar användas då grader finns på borstkammarnas plåtprofil. Sopvalsen arbetar mot körriktningen och kastar in soporna i sopbehållaren. För ett fullgott resultat är det nödvändigt att varvtalet alltid hålls uppe och att sopvalsen har rätt anliggningstryck mot underlaget. Byte av borstkam rekommenderas när totallängden är 80-90mm. Bruksanvisning Geting G2_C 29(48)

30 5.7 Inställning av anliggningstryck 5.8 Sopning Sopvalsen skall ha ett anliggningstryck av ca 250 N mätt vid täckplåtens bakkant, det mäts med fjädervåg. Sopvalshuset är lagrat i sopbehållaren med två bussningar. En kombinerad luftfjäder och stötdämpare bär upp sopvalshuset till rätt anliggningstryck utan att komma i svängning. Luftfjädern är kopplad till en luftbehållare som pumpas till önskat arbetstryck. Vid sopning rekommenderas ett lufttryck av 5,0 bar (kp/cm 2 ). Om ökad anliggning önskas är 4,0 bar det lägsta tryck som ska användas. Vid misstänkt läckage, kontrollera slanganslutningar och ventil med läckagespray eller såpvatten. Sänk sopbehållaren till sopläge genom att trycka på knappen för lyft/sänk på manöverpanelen. Starta borstarna genom att trycka på knappen för drift av borstar på manöverpanelen Varva upp dragfordonet till rätt arbetsvarvtal. Normalt körs maskinen vid ett kraftuttagsvarv på 450 r/m. Beräkna vad detta motsvarar på dragfordonets motorvarvtal. Vid mycket sliten borst behöver man öka motorvarvtalet. Max kraftuttagsvarv är 540 r/m. Använd bevattning när risk för dammbildning finns. Denna funktion startas genom att trycka på knappen för bevattning på manöverpanelen. Det finns två olika bevattningslägen beroende på hur stor dammbildning det är kring sidoborstarna. Kontrollera att tillräckligt högt varvtal används på sopvalsen när sopmaskinen dras framåt. Vid för lågt varvtal stannar soporna kvar framför sopvalsen och hindrar vidare inlastning. Kör sopmaskinen så att sidoborsten roterar lätt mot trottoarkanten. Körhastigheten anpassas efter sopmängden. Vid stora mängder sand framförs maskinen med låg hastighet och något ökat varvtal. Körs maskinen sakta vid liten sopmängd lastar den sämre. När sopvalsen börjar kasta över kan man lyfta sopbehållaren i topp och göra en tipprörelse framåt. Soporna kastas då framåt i sopbehållaren och sopningen kan fortsätta. 30(48) Bruksanvisning Geting G2_C

31 5.9 Transport 5.10 Tömning av sopor Vid transport till tömningsplats ska sopbehållaren lyftas upp från underlaget men ej högre än att den fortfarande har stöd i sidled mot chassiet baktill. Tömning sker på mark eller i container. Tömning måste alltid ske med lyft sopbehållare så att behållare och sopvals går fri från chassiet och marken. Vid backning mot container eller lastflak kontrollera att maskinen går fri och vid tippning att sopbehållare och sopvals ej kan skadas.! VARSAMHET Tömning ska ske på plant underlag för att undvika tippning i sidled Parkering Innan sopmaskinen kopplas av skall behållare och vattentankar vara tömda. Sopmaskinen parkeras med något lyft och tippad sopbehållare. Detta ska göras för att borstkammarna inte ska deformeras mot sopbehållarens inkastplåtar samt för att förhindra att vatten blir stående i sopbehållaren. Deformerade borstkammar ger en ojämn gång på sopvalsen. Lämplig lyfthöjd är ca 250 mm på lyftcylindrarna och sedan tippas sopbehållaren så mycket så att borstkammarna inte ligger på. Sopmaskinen är utrustad med mekanisk parkeringsbroms, åtkomst bakom främre vattentank. Denna ska vara åtdragen för att förhindra att sopmaskinen kommer i rörelse vid parkering. Bruksanvisning Geting G2_C 31(48)

32 6 Underhåll Underhåll av sopmaskinen och dess ingående utrustningar förebygger haverier. Genom att ha återkommande underhåll uppehåller man god funktion och därigenom höjer man säkerheten. Utför alltid inställning, underhåll, reparationer, rengöring och service när sopmaskinen står stilla på ett horisontellt underlag.! VARNING Sopmaskinen ska alltid vara kopplad till dragfordonet vid höjning av sopbehållaren, detta på grund av tipprisk bakåt. Det är viktigt att vara försiktig vid rengöring med vatten eller tryckluft. I sopmaskinens utrustning finns känsliga komponenter som elektriska installationer, lager och ventiler. Innan underhåll påbörjas på sopmaskinen ska ansvarig person kontaktas. All personal ska ha en utbildning för deras respektive arbetsuppgift.! VARNING Utför aldrig arbete på sopmaskinen utan att vara utbildad eller väl förtrogen med dina arbetsuppgifter. Förhindra oavsiktlig start av maskinen genom att koppla från alla kraftkällor. De ska vara bortkopplade eller låsbara så att återinkoppling ej är möjlig. Underhållspersonal skyddas från risken att komma i direkt eller indirekt kontakt med elektricitet. Förse arbetsplatsen med lämplig belysning för det avsedda arbetet. Avsaknaden av tillräcklig belysning kan innebära en risk trots att den befintliga belysningen är av normal styrka. Ansvaret ligger helt på den person som ska utföra arbete på utrustningen. Kontrollera att underlaget är fast och plant och att stöd och låsningar är säkrade. Arbetsutrustning som behöver vara upplyft eller uppfälld i samband med underhållsarbetet ska kunna spärras eller på annat lämpligt sätt säkras i upplyft läge. Använd alltid hjälpmedel vid lyft. Tunga lyft kan skada din rygg. 32(48) Bruksanvisning Geting G2_C

33 Efter utförda reparationer och underhållsingrepp ska hela arbetsplatsen och sopmaskinen städas.! VARNING Använd alltid skyddshandskar vid hantering av olja och fett. Tänk på att handverktyg kan orsaka hög bullernivå. 6.1 Smörjning Smörjmedel Sopmaskinen levereras med hydraulolja fabrikat Texaco Rando HDZ 32 och fett Texaco Multifak EP2. Smörjmedel från andra tillverkare av motsvarande kvalité är tillåten att användas.! ANMÄRKNING Innan smörjning utförs ska smörjnipplarna och smörjspruta noggrant rengöras. Detta för att förhindra att föroreningar följer med in i lagren. Smörjverktygen ska förvaras väl skyddad. Smörjrekommendationer Använd fett med god vidhäftning och som är vattentåligt. Iakttag renlighet så att inga smutspartiklar kommer in i lagringarna. Öppna glidytor smörjs med olja. 6.2 Form och tidsintervall av underhåll Se Figur 10 för smörjpunkter. Underhåll efter 50 drifttimmar Underhållsställe Form Anmärkning Hydrauloljefilter Byte Artikelnummer Olja i pumpväxel Byte 80W/90 Hydraulslangar Kontroll Byt vid behov skadade slangar. Bruksanvisning Geting G2_C 33(48)

34 Tillsyn dagligen Underhållsställe Form Anmärkning Hela maskinen* Tillsyn varje vecka Tvättning Underhållsställe Form Anmärkning Luftfjäder Kontroll Normalt 5,0 bar. Mäts med manometer. Tillsyn var 50:e timme Underhållsställe Form Anmärkning Hydrauloljenivå Kontroll av nivå Nivåmätare i oljetanken Dragets leder vid smörjkopp Smörjning Multifak EP2 Sopvalsens kullager Smörjning Multifak EP2 Tillsyn var 100:e timme Underhållsställe Form Anmärkning Pumpväxel Kontroll av nivå Nivåglas i växeln Tillsyn var 200:e timme Underhållsställe Form Anmärkning Övre och nedre infästning av hydraulcylindrar Tillsyn var 400:e timme Smörjning Multifak EP2 Underhållsställe Form Anmärkning Oljefilter Byte Artikelnummer Tillsyn var 1200:e timme Underhållsställe Form Anmärkning Andningsfilter Byte Artikelnummer Hydraulolja** Byte*** Rando HDZ 32 Tillsyn 2 gånger/år Underhållsställe Form Anmärkning Alla delar som hör till draget Kontroll Skadade delar skall bytas eller repareras av kunnig personal. * Maskinen ska rengöras regelbundet, även tvättning av sopbehållaren invändigt. Iaktta försiktighet vid tvättning med högtryck på hydraulventilernas elanslutningar, eldosor, kopplingar och andningsfilter. ** Vid nyleverans är hydraulsystemet normalt fyllt med mineralolja av typ: Texaco Rando HDZ 32 om inget annat har önskats. 34(48) Bruksanvisning Geting G2_C

35 6.3 Smörjpunkter Figur 9: S m ö r j p u n k t e r. Figur 10: Smörjpunkter Position Funktion 1 Länklager cylinder 2 Övre och nedre länklager cylindrar 3 Lagerhus sopvals 4 Stödhjul 5 Hjullager 6 Knutkors 7 Länklager cylinder Byte av hydraulolja Kör oljan varm, ca 40ºC. Tag bort bottenproppen och håll hydraulpumpen högt så att allt rinner ut. Byt oljefiltret. Om oljan är mycket förorenad kan tanken rengöras. Tag bort tanklocket och torka rent med luddfri trasa. Eventuellt kan tanken sköljas med t.ex. dieselolja eller fotogen. Byt lockpackningen vid behov. Skruva fast bottenproppen. Ta bort andningsfiltret och fyll tanken med ny hydraulolja. Håll pumpen under oljenivån i tanken. Skruva fast andningsfiltret. Starta upp och låt pumpen arbeta under lågt varv för avluftning av systemet. Lyft, sänk och tippa några gånger. Bruksanvisning Geting G2_C 35(48)

36 6.4 Hydraulsystem Innan underhållsarbete utförs på hydraulsystemet ska en trycksänkning utföras. Trycksänkningen förhindrar att trycksatt olja sprutar ut när någon komponent monteras bort.! VARNING Även lågt hydraultryck kan, vid läckage eller demontering, orsaka ögonskador. Se till att slangkopplingarna alltid hålls rena och att tillhörande skyddshattar monteras vid bortkoppling. Var noggrann med att fylla på ren hydraulolja av god kvallitet. Hydraulpump och ventiler är mycket känsliga mot föroreningar. Justera aldrig inställning av oljetrycket utöver det rekommenderade 160bar. Utsätt aldrig ackumulatorn för uppvärmning, svetsning eller mekanisk påverkan. 6.5 Bevattnings - system 6.6 Svetsarbeten Spola vid behov rent vattentank, ledningar och rör. Ta bort ändpropparna i vattenrampen och spola igenom. Rengör vattenfiltret. Det är viktigt att alla munstycken fungerar. Annars slår pumpens tryckströmbrytare ideligen från och till, vilket kan orsaka sönderbränning. Vid svetsning och skärbränning ska endast erfaren och utbildad personal anlitas. Vidta alla säkerhetsåtgärder som krävs för att undvika gnistor och svetssprut på personal och intilliggande utrustningar. Tänk alltid på brandrisken. Skydda kolvstång, in- och utlopp för olja när svetsning utförs på hydraulcylindrar. Konsultera alltid tillverkaren vid tveksamheter när svetsning ska utföras på utrustning. Svetsa aldrig på behållare eller ledningar vid kvarstående tryck. 36(48) Bruksanvisning Geting G2_C

37 7 Säsongs - avslut Uppställning I samband med uppställning av sopmaskinen efter säsongens slut rekommenderas följande åtgärder: Spola rent sopmaskinen noggrant, såväl in- som utvändigt med varmt vatten, gärna under högt tryck. Alla eventuellt kvarvarande föroreningar tvättas bort med lämpligt tvättmedel.! ANMÄRKNING I sopmaskinens utrustning finns känsliga komponenter som elektriska installationer, lager och ventiler. Kontrollera att inga defekter finns på utrustningen. Utför erforderliga reparationer. Rengör och smörj samtliga underhållsställen som lagringar och glidytor. Utför rengöring på smörjnipplarna. Skjut in samtliga kolvstänger. Fetta in de glidytor som inte går att skydda. Bättra på lackeringen på skadade ställen. Rostskyddsbehandla hålbalkar. Töm allt vatten från bevattningssystemet, öppna avtappningskranar på samtliga tankar. När tankarna är tömda så körs vattenpumparna tills vattnet slutat rinna. Filtret lossas och tömmes. En lämplig komplettering till ovanstående åtgärder är att spruta rostskyddsvätska över utsatta delar. Bruksanvisning Geting G2_C 37(48)

38 8 Felsökning Dåligt sopresultat eller dålig fyllnad av sopbehållaren. Slitna borstkammar Maskinen står inte i våg. Kontrolleras inkopplad på plan mark. För högt lufttryck i luftfjädern. Sidoborstarna sopar inte in soporna mot mitten, eller sprätter utåt sidorna. Fel inställning av sidoborstarna. Slitna sidoborstar. Strängsamlaren felmonterad. Borstarna slits onormalt fort. För lågt lufttryck i luftfjädern. Slitna eller feljusterade fjädrar till sidoborstarna. Maskinen verkar "tappa orken". För lågt lufttryck i luftfjädern. Kontrollera att inget läckage finns. Kontrollera hydraultrycket med manometer på ventilblockets uttag. Lyft sopbehållaren mot toppläget och läs av. Trycket ska vara 160bar. Vattenpumpen(arna) går men det är inget eller dåligt flöde. Lossa gula hatten på dropplåset så att urluftning kan ske om pumparna gått torra. Kontrollera att alla anslutningar från tanken är täta så att pumpen ej suger luft. Kontrollera att vattenfiltret ej är igensatt och att gummitätningen finns till underdelen. Vattnet fortsätter att rinna trots att reglaget är i avstängt läge. Kontrollera att dropplåset är fritt från föroreningar. Borstar, lyft eller tömning fungerar inte. Manöverdosan är inte ansluten, eller säkring till denna är trasig. 38(48) Bruksanvisning Geting G2_C

39 För låg spänning från dragfordonet. Elfel. Undersök med kontrollampa att strömmen går fram till ventilernas kontakter. Hydraulventil har hängt sig. Prova att tvångsstyra genom att trycka in kontakten i änden av ventilens magneter. PTO-drift ej påslagen. Behållaren sjunker ner eller kan ej kan lyftas. Nödsänkning är aktiverad. Den röda knappen skall vara intryckt och i låst läge.! ANMÄRKNING Sopmaskin drar ström trots att den är avstängd. När hastighetsregleringen är i annat läge än full fart, (hare) drar den ström. Koppla alltid ur strömmen till maskinen. Bruksanvisning Geting G2_C 39(48)

40 9 Reservdelar 9.1 Scheman 9.2 Övrigt Alla reservdelar som byts ut ska vara godkända av tillverkaren. Se separat reservdelslista. Hydraulschema 35CH627 Koplingschema el Elschema belysning Allmänna leveransbestämmelser bifogat sist i detta dokument. Garantibestämmelser bifogat sist i detta dokument. 40(48) Bruksanvisning Geting G2_C
