1 Cylindrar för pneumatik Serie enligt ISO 6432 Katalog PDE2564TCSE-ul

2 Egenskaper Tryckluft- Hydraul- Elektrocylinder cylinder mekaniska ställdon Överlastsäker *** *** * Enkelt att begränsa kraften *** *** * Enkelt att variera hastigheten *** *** * Rörelsehastighet *** ** ** Driftsäkerhet *** *** *** Robusthet *** *** * Installationskostnad *** * ** Servicevänlighet *** ** * Säkerhet i fuktig miljö *** *** * Säkerhet i Ex-miljö *** *** * Säkerhetsrisk med elinstallationer *** *** * Risk för oljeläckage *** * *** Renhet, hygien *** ** * Standardiserade inbyggnadsmått *** *** * Livslängd *** *** * Hydraulaggregat behövs *** * *** Vikt *** ** ** Inköpspris *** ** * Effekt/produktstorlek ** *** * Ljudnivå vid drift ** *** ** Hög kraft jämfört med storlek ** *** * Positioneringsmöjlighet * *** *** Total energiförbrukning * ** *** Serviceintervall * ** *** Kompressorkapacitet behövs * *** *** * = bra, **=medelbra, ***=bäst Viktigt! Före service, tillse att cylindern är avluftat. Koppla bort primärluftslangen för att säkerställa avbrott i lufttillförseln innan cylindern demonteras. OBS! Alla tekniska data i katalogen är endast typdata. Luftkvaliten är avgörande för cylinderns livslängd, se ISO VARNING FELAKTIGT ELLER OLÄMPLIGT VAL OCH OLÄMPLIG ANVÄNDNING AV PRODUKTER OCH/ELLER SYSTEM SOM BESKRIVS HÄRI ELLER AV KRINGUTRUSTNING KAN ORSAKA DÖDSFALL, PERSONSKADA OCH EGENDOMSSKADA. Detta dokument och annan information från Parker Hannifin Corporation, dess dotterbolag och auktoriserade återförsäljare innehåller förslag på produkter och system, för närmare analys av användare med tekniska specialkunskaper. Det är viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas i många olika driftsförhållanden och applikationer, är det användarens eget ansvar att genom egen analys och egna tester välja korrekt produkt eller system, som motsvarar alla prestanda- och säkerhetskrav i applikationen. De produkter som beskrivs häri, inklusive, dock utan att begränsas därtill, produktfunktioner, specifikationer, konstruktioner, tillgänglighet och prissättning kan när som helst komma att ändras av Parker Hannifin Corporation eller dess dotterbolag, utan föregående meddelande därom. FÖRSÄLJNINGSVILLKOR De produkter som beskrivs i det här dokumentet finns för försäljning hos Parker Hannifin Corporation, dess dotterbolag eller auktoriserade återförsäljare. Försäljningsavtal som ingås med Parker omfattas av de föreskrifter som anges i Parkers standardförsäljningsvillkor, som finns tillgänglig på begäran. 2

3 Innehåll Sida ISO-cylinderfamiljen krafter... 6 Huvuddata... 7 Materialspecifikation... 8 Dämpdiagram... 8 Dimensioner... 9 Guide för val av lämplig rördiameter Beställningsnyckel Standardslaglängder Beställningsnummer enkelverkande Beställningsnummer dubbelverkande med vridstyrning Dimensioner för vridstyrning och kolvstångsfästen Sensorer Anslutningskablar med en kabelkontakt Färdiga skarvkablar med dubbla kontakter Anslutningsblock Valvetronic

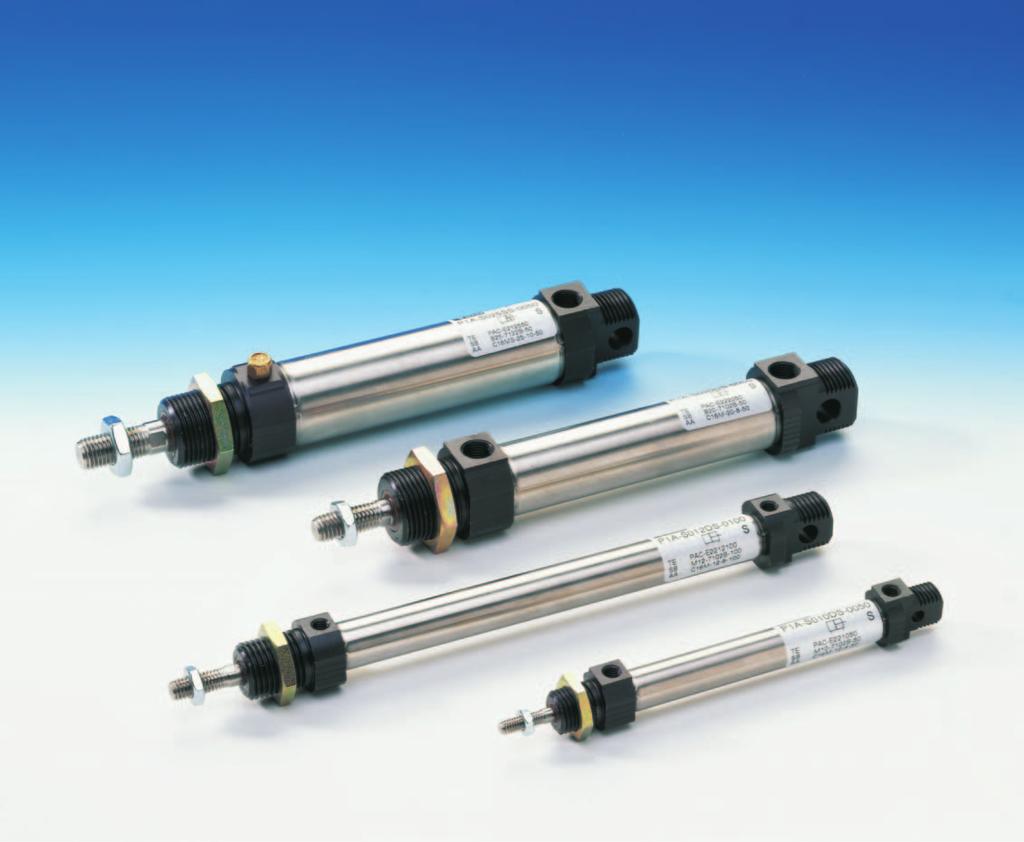

4 Magnet för beröringsfri avkänning. Alla delar av aluminium är eloxerade. Kolvstångstätning med låg friktion. Kolvstång av rostfritt stål. Kolv med låg friktion. konstruktion enligt ISO 6432 för enkel konstruktion och inbyggnad. Fullt utbytbar med alla ISOnormerade minicylindrar. Slätt mantelrör av rostfritt stål för höga hygieniska krav. n levereras komplett med fäst- och ställmutter. Dubbel- och enkelverkande versioner serie är anpassad för ett stort antal applikationsområden. Cylindrarna är speciellt lämpliga för lättare uppgifter inom t ex förpacknings, livsmedels och textilindustrin. Hygienisk formgivning, korrosionsbeständiga material, och initialsmörjning med vårt livsmedelsanpassade fett gör cylindrarna lämpliga för livsmedelsapplikationer. Omsorgsfull konstruktion och genomgående hög kvalitet borgar för lång livslängd och bästa totalekonomi. Inbyggnadsmått helt enligt internationella standards, ISO 6432 och CETOP RP52P, ger avgörande fördelar för installation och utbytbarhet världen över. Cylindrarna tillverkas i diametrarna 10, 12, 16, 20 och 25 mm, med slaglängder mellan 10 och 320 mm. Enkelverkande cylindrar med fjäderretur i minusriktningen finns för slaglängder upp till 80 mm. Enkelverkande cylindrar med fjäderretur i plus riktningen tillverkas i diametrarna 16, 20 och 25 mm med slaglängder upp till 80 mm. Dubbelverkande, dämpad version Den ställbara pneumatiska dämpningen tilllåter större laster och högre drifthastigheter. Detta gör cylindern väl lämpad för mer krävande arbetsuppgifter. Cylindrarna tillverkas i diametrarna 16, 20 och 25 mm, med slaglängder mellan 20 och 500 mm. Tillvalsmöjligheter Förutom ett stort urval av standardcylindrar, finns Mini ISO-serien i flera standardvarianter såsom valfri slaglängd, förlängd kolvstång, genomgående kolvstång, hög och lågtemperaturutförande m.m. Till detta kommer det kompletta sensor- och beslagsprogrammet. 4

5 Effektiv dämpning Mini ISO-serien finns i en version som är försedd med fast anslagsdämpning och en med pneumatisk dämpning med enkelt inställbara dämpskruvar för fin inställning. n med justerbar dämpning tillåter större massa och högre hastighet än cylindern med anslagsdämpning kort cykeltid. Ren yttre design gavlarna har inga fickor eller andra godsursparningar som samlar smuts eller vätska. Rengöringen blir både enkel och effektiv. Korrosionsbeständig Redan i sitt grundutförande har cylindrarna en god korrosionsbeständighet genom materialval och ytbehandling för att passa direkt i krävande miljöer. Rostfritt utförande Mini ISO-serien finns även i ett helt rostfritt utförande med kolvstång, mantelrör och gavlar i rostfritt stål för extra krävande miljöer. Se separat broschyr över cylinderserie P1S. Beröringsfri avkänning Ett komplett program av sensorer för beröringsfri avkänning finns som tillbehör. Sensorerna är av tungelements eller elektronisk typ. De levereras med ingjuten anslutningskabel eller för anslutning med kontaktdon med ingjuten kabel. Komplett beslagsprogram Ett komplett program av ytbehandlade beslag med mått enligt ISO finns som tillbehör. Varianter Förutom grundutföranden finns -cylinderserien i ett flertal standardvarianter för att uppfylla mera långtgående krav på funktions och miljöanpassning: Cylindrar med specialslaglängd Cylindrar med förlängd kolvstång Genomgående kolvstång Genomgående, hålad kolvstång Enkelverkande cylinder Enkelverkande cylinder med fjäderretur i plusriktning (kolvstången i utskjutet läge) Cylindrar med vridstyrning för kontrollerad styrning av kolvstången Cylindrar i högtemperaturutförande för temperaturområde 10 C till +150 C för Ø20 och 25 mm och -10 C till +120 C för Ø10, 12 och 16 mm Cylindrar i lågtemperaturutförande för temperaturområde 40 C till +60 C Cylindrar med yttre tätningar i fluorgummi Cylindrar helt i rostfritt utförande, se separat broschyr över cylinderserie P1S Dubbelverkande, anslagsdämpning Dubbelverkande, justerbar dämpning Dubbelverkande, genomgående kolvstång Enkelverkande, fjäderretur Enkelverkande, fjäderutskjuten kolvstång Vridstyrning 5

6 krafter, dubbelverkande varianter Cyl. dia./ Slag Kolvarea Max teoretisk kraft i N (bar) Kolvst. mm cm 2 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 10/4 + 0, , /6 + 1, , /6 + 2, , /8 + 3, , /10 + 4, , = Utgående slag - = Inåtgående slag Observera! En cylinders teoretiska kraft bör vara % större än den kraft som behövs krafter, enkelverkande varianter Värdena för cylinderkrafter är teoretiska och bör reduceras allt efter arbetsförhållandena. - Teoretisk cylinderkraft beteckning vid 6 bar Fjäderretur N max N min N max N min Enkelverkande, fjäderretur för slag -S010SS S010SS S010SS S010SS S010SS S010SS S012SS S012SS S012SS S012SS S012SS S012SS S016SS S016SS S016SS S016SS S016SS S016SS Teoretisk cylinderkraft beteckning vid 6 bar Fjäderretur N max N min N max N min Enkelverkande, fjäderretur för + slag -S016TS S016TS S016TS S016TS S016TS S020TS S020TS S020TS S020TS S020TS S020TS S025TS S025TS S025TS S025TS S025TS S025TS S020SS S020SS S020SS S020SS S020SS S020SS S025SS S025SS S025SS S025SS S025SS S025SS

7 Huvuddata - Kolvstång Total massa Luftför Anslutn. beteckning dia. area dia. area gänga vid Tillägg bruk- gänga 0 mm per 10 ning slagl. mm slagl. mm cm 2 mm cm 2 kg kg liter Dubbelverkande med anslagsdämpning -S010D 10 0,78 4 0,13 M4 0,04 0,003 0,0100 1) M5 -S012D 12 1,13 6 0,28 M6 0,07 0,004 0,0139 1) M5 -S016D 16 2,01 6 0,28 M6 0,09 0,005 0,0262 1) M5 -S020D 20 3,14 8 0,50 M8 0,18 0,007 0,0405 1) G1/8 -S025D 25 4, ,78 M10x1,25 0,25 0,011 0,0633 1) G1/8 Dubbelverkande med justerbar dämpning -S016M 16 2,01 6 0,28 M6 0,09 0,005 0,0262 1) M5 -S020M 20 3,14 8 0,50 M8 0,18 0,007 0,0405 1) G1/8 -S025M 25 4, ,78 M10x1,25 0,25 0,011 0,0633 1) G1/8 Enkelverkande, fjäderretur för slag: -S010SS 10 0,78 4 0,13 M4 0,04 0,003 0,0055 1) M5 -S012SS 12 1,13 6 0,28 M6 0,08 0,004 0,0079 1) M5 -S016SS 16 2,01 6 0,28 M6 0,10 0,005 0,0141 1) M5 -S020SS 20 3,14 8 0,50 M8 0,18 0,007 0,0220 1) G1/8 -S025SS 25 4, ,78 M10x1,25 0,26 0,011 0,0344 1) G1/8 Enkelverkande, fjäderretur för +slag: -S016TS 16 2,01 6 0,28 M6 0,10 0,005 0,0141 1) M5 -S020TS 20 3,14 8 0,50 M8 0,18 0,007 0,0220 1) G1/8 -S025TS 25 4, ,78 M10x1,25 0,26 0,011 0,0344 1) G1/8 1) Fri luftförbrukning per 10 mm slaglängd för ett dubbelslag vid 6 bar Arbetsmedia, luftkvalitet Arbetsmedia Torr, filtrerad tryckluft enl. ISO klass Rekommenderad luftkvalitet för cylindrar För att erhålla bästa tänkbara livslängd och minsta möjliga driftstörningar bör ISO kvalitetsklass användas. Detta innebär 5 µm filter (standardfilter), daggpunkt +3 ºC vid inomhusdrift (vid utomhusdrift skall en lägre daggpunkt väljas) och oljekoncentration 1,0 mg olja/m³, vilket en standardkompressor försedd med ett standardfilter ger. ISO kvalitetsklasser Kvalitets- Max föroreningar Vatten Olja klass partikel- max kon- max. tryck- max konstorlek centration daggpunkt centration (µm) (mg/m³) ( C) (mg/m³) 1 0,1 0,1-70 0, , , , , Övriga data Arbetstryck max 10 bar Arbetstemperatur max +80 C min 20 C Högtemperaturutförande Lågtemperaturutförande max +60 C min 40 C Initialsmord, behöver normalt inte tillsatssmörjas. Påbörjad tillsatssmörjning bör dock fortsätta. max +150 C (Ø20 och 25 mm) max +120 C (Ø10, 12 och 16 mm) min 10 C 7

8 Materialspecifikation Kolvstång Rostfritt stål, SS 2346 Kolvstångstätning Nitrilgummi, NBR Kolvstångslagring Flerskiktlager av PTFE och stål Gavlar Anodiserad aluminium O-ring, inre Nitrilgummi, NBR Mantelrör Rostfritt stål, SS 2333 Komplettkolv Nitrilgummi, NBR/stål Magnethållare Termoplastisk elastomer Magnet Plastbundet magnetiskt material Returfjäder Rostskyddat stål Dämpskruv Rostfritt stål, SS 2346 Varianter: Lågtemperaturutförande, typ L: Kolvstångstätning Nitrilgummi, NBR Komplettkolv Nitrilgummi, NBR/stål Högtemperaturutförande, typ F: Kolvstångstätning Fluorgummi, FPM Komplettkolv Nitrilgummi, HNBR/stål Cylindrar med yttre tätningar i fluorgummi, typ V: Kolvstångstätn./skrapring Fluorgummi, FPM Dämpdiagram Vid dimensionering med avseende på cylinderns dämpförmåga används nedanstående figur. Den maximala dämpförmågan som framgår av figuren förutsätter följande: Liten last, dvs litet tryckfall över kolven. Jämviktshastighet Korrekt justerad dämpskruv Lasten är summan av inre och yttre friktion samt eventuella gravitationskrafter. Vid hög relativ belastning rekommenderas att vid given hastighet, massan minskas med en faktor 2,5, eller vid given massa att hastigheten minskas med en faktor 1,5. Detta relativt de i figuren angivna maximala prestanda. Anslagsdämpning Hastighet [m/s] 2,0 1,6 1,2 1,0 0,8 0,5 Ø25 Ø20 Ø16 Reservdel = Ny cylinder 0,3 0,2 Ø12 Ø10 0,1 0,1 0,2 0,3 0,5 0,8 1, Massa [kg] Justerbar dämpning Hastighet [m/s] 3,0 2,5 2,0 1,5 Ø25 1,0 0,8 Ø20 0,5 0,4 Ø16 0,3 0,2 0,3 0,5 0,8 1 1, Massa [kg] 8

9 Dimensioner Dubbel- och enkelverkande Enkelverkande variant T Demonterbart filter, M5 Betälln.-nr CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. ZJ XC AM C EW ØBE ØCD ØBE H ØKK Genomgående kolvstång WH + slagl. AF BF L P EE AF WH SW Enkelverkande variant S Demonterbart filter, M5 Betälln.-nr ØBE ØKK dia. AM 0/-2 BE AF BF C CDH9 EE EW H KK L SW WH±1,2 mm mm mm mm mm mm mm mm mm mm mm M12x1, ,0 4 M5 8 16,7 M M16x1, ,0 6 M ,1 M ) 16 M16x1, ,0 6 M ,1 M ) 16 M16x1, ,0 6 M M M22x1, ,0 8 G1/ M M22x1, ,5 8 G1/ M10x1, ) -S016DS/SS/TS 2) -S016MS Dubbelverkande cylindrar dia. XC ZJ P mm mm mm mm slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl. Enkelverkande med fjäderretur för slag, typ SS Slaglängd/ dia. XC XC XC XC XC XC ZJ ZJ ZJ ZJ ZJ ZJ P P P P P P mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Enkelverkande med fjäderretur för + slag, typ TS Slaglängd/ dia. XC 3) XC 3) XC 3) XC 3) XC 3) XC 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) P P P P P P mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm ) Gäller cylinder med kolvstången i inskjutet läge enligt måttritning Längdtoleranser ±1 mm Slaglängdstoleranser +1,5/0 mm 9

10 Guide för val av lämplig rördiameter Valet av rördimension sker ofta erfarenhetsmässigt, utan större försök till optimering. Ofta är resultatet fullt acceptabelt, även om såväl tryckluftsförbrukning som cylinderhastighet inte är optimal. I vissa fall är det dock god ekonomi att göra en överslagsberäkning för att komma så nära idealfallet som möjligt. Grundprincipen är följande: 1. Primärledningen till arbetsventilen kan gärna vara överdimensionerad. Detta innebär ingen extra luftförbrukning och kostar därmed inte något extra i drift. 2. Rören mellan ventil och cylinder optimeras däremot enligt principen att en liten diameter stryper, och begränsar därmed cylinderhastigheten, medan en onödigt stor diameter ger en dödvolym som kostar i luftförbrukning och uppfyllnadstid. Följande förutsättning gäller: belastningen ca 50% av teoretiska kraften (= normal belastning) En lägre belastning ger högre cylinderhastighet och vice versa. Rördiametern väljes som funktion av cylinderdiameter, önskad cylinderhastighet samt rörlängd mellan ventil och cylinder. I de fall man vill utnyttja ventilens flödeskapacitet maximalt samt erhålla maximal hastighet, bör rören väljas så att de minst motsvarar den ekvivalenta strypdiametern (se beskrivning nedan) för att röret inte skall reducera totalflödet. Det innebär att ett kort rör skall ha minst den ekvivalenta strypdiametern. Vid längre rör bör rör väljas enligt nedan. Raka instickskopplingar väljes för högsta flöde (Vinkel- och banjokopplingar ger strypning). 3 Ø200 Ø160 Ø125 Ø [mm] Ekvivalent strypdiameter 1) Rör Øy/Øi [mm] /16 /15 /14 /13 /12 14/11 12/10 Flöde Qn [Nl/min] Ø / Ø80 Ø63 Ø50 Ø40 Ø32 Ø25 Ø20 Ø16 Ø /6 6/4 5/3 4/2, ,2 0,5 0,8 1,1 1, hastighet [m/s] 4 Rörlängd [m] 1) Ekvivalent strypdiameter är en lång strypning (t ex ett rör) eller en serie strypningar (t ex genom en ventil) omräknade till en kort strypning som ger motsvarande flöde. Ej att förväxla med den genomloppsdiameter som i bland anges för ventiler. I värdet för genomloppsdiametern tas normalt ingen hänsyn till att en ventil innehåller en serie strypningar. 2) Qn är ett mått på ventilens flödeskapacitet med flöde i liter per minut (l/min) vid 6 bar(e) matningstryck och 1 bar tryckfall över ventilen. 10

11 Exempel 1 : vilken rördiameter skall väljas? En Ø50-cylinder skall köras med 0,5 m/s. Rörlängden mellan ventil och cylinder är 2 m. I diagrammet följer vi linjen från Ø50 till 0,5 m/s och får en ekvivalent strypningsdiameter se 1) föregående sida av ca Ø4 mm. Vi går vidare ut till höger i diagrammet och möter linjen för 2 m rör mellan kurvorna för 4 mm (6/4-rör) och 6 mm (8/6-rör). Detta innebär att 6/4-rör stryper hastigheten, medan 8/6-rör är något stor. Vi väljer 8/6-rör och en ventil med min Qn = 500 Nl/min för att få full cylinderhastighet. Exempel 2 : vilken cylinderhastighet erhålles? En Ø80-cylinder skall användas och är ansluten med 8 m 12/10- rör till en ventil med Qn ca 1200 Nl/min. Vilken cylinderhastighet kommer vi att få? I diagrammet följer vi linjen från 8 m rörlängd upp till kurvan för 12/10-rör. Därifrån går vi horisontellt till kurvan för Ø80-cylindern. Vi finner att hastigheten kommer att bli ca 0,5 m/s. Exempel 3 : Vad är rörets minimala innerdiameter och maximala längd? För en applikation skall en cylinder Ø125 användas. Max kolvhastighet är 0.5 m/s. n skall styras med en ventil som har Qn ca 3200 Nl/min. Vilken rördiameter kan användas och vad är rörets maximala längd. Vi refererar till diagrammet på motstående sida. Vi börjar vid Ø125-cylindern på diagrammets vänstra sida och följer linjen tills den når linjen för cylinderhastighet 0.5 m/s. Härifrån drar vi en horisontell linje i diagrammet. Denna linje visar att vi behöver en ekvivalent strypdiameter på ca 10 mm. Genom att följa denna linje horisontelt kommer vi att korsa några få rördiametrar. Dessa rördiametrar (diagrammets högra sida) visar oss den minsta innerdiametern i kombination med max rörlängd (nederst på diagrammet). Exempel: Innerdiameter ett: Om ett rör (14/11) används är rörets maximala längd 0.7 meter. Innerdiameter två: Om ett rör (-/13) används är rörets maximala längd 3.7 meter. Innerdiameter tre: Om ett rör (-/14) används är rörets maximala längd 6 meter. Ventilserier och deras aktuella flöden i Nl/minut Ventilserier Qn i Nl/min Valvetronic Solstar 33 Interface PS1 100 Valvetronic Interface B2-serien 168 Adex A Moduflex storlek 1, (2 x 3/2) 220 Valvetronic PVL-B 5/3 stängd, 6 mm instick 290 Moduflex storlek 1, (4/2) 320 B43 Manuella och mekaniska 340 Valvetronic PVL-B 2 x 3/2, 6 mm instick 350 Valvetronic PVL-B 5/3 stängd, G1/8 370 Isomax kompakt DX Valvetronic PVL-B 2 x 3/2 G1/8 440 Valvetronic PVL-B 5/2, 6 mm instick 450 Valvetronic PVL-B 5/3 avluftad, 6mm instick 450 Moduflex storlek 2, (2 x 3/2) 450 Flowstar P2V-A 520 Valvetronic PVL-B 5/3 avluftad G1/8 540 Valvetronic PVL-B 5/2, G1/8 540 Valvetronic PVL-C 2 x 3/2, 8 mm instick 540 Adex A Valvetronic PVL-C 2 x 3/2 G1/8 570 Isomax kompakt DX Valvetronic PVL-C 5/3 stängd, 8 mm instick 700 Valvetronic PVL-C 5/3 avluftad G1/4 700 Viking P2L-A 760 B3-serien 780 Valvetronic PVL-C 5/3 stängd, G1/4 780 Moduflex storlek 2, (4/2) 800 Valvetronic PVL-C 5/2, 8 mm instick 840 Valvetronic PVL-C 5/3 avluftad, 8 mm instick 840 Valvetronic PVL-C 5/2, G1/4 840 Viking P2L-B 1020 Flowstar P2V-B 1090 ISOMAX DX B53 Manuella och mekaniska 1160 B4-serien 1170 Avstängningsventiler VE22/ ISOMAX DX Viking P2L-D 2880 ISOMAX DX Avstängningsventiler VE42/ Avstängningsventiler VE82/ Exempel 4 : Vilken rördimension och cylinderhastighet erhålles med given cylinder och ventil? För en applikation skall en cylinder Ø40 och en ventil med Qn=800 Nl/min användas. Avståndet mellan cylinder och ventil är i det här exemplet satt till 5 m. Rördimension: Vilken rördiameter måste väljas för att erhålla max cylinderhastighet? Starta vid rörlängd 5 m och gå upp till linjen för 800 Nl/min. Välj närmast större rördiameter, i detta fall väljes Ø10/8 mm. hastighet: Vilken maxhastighet erhåller cylindern? Följ linjen för 800 Nl/min till vänster tills den möter linjen för cylinder Ø40 mm. I detta fall ehålles en hastighet strax över 1,1 m/s. 11

12 Beställningsnyckel S 016 M S 0025 dia. mm M D F K H P S typ/funktion Dubbelverkande, justerbar dämpning Ø16 - Ø25 Ej för tätningsmaterial typ F och L Dubbelverkande, fast anslagsdämpning, Ø10 - Ø25 Dubbelverkande, justerbar dämpning, genomgående kolvstång, Ø16 - Ø25 Ej för tätningsmaterial typ F och L Dubbelverkande, fast anslagsdämpning, genomgående kolvstång, Ø10 - Ø25 Dubbelverkande, justerbar dämpning, genomgående, hålad kolvstång, Ø20 - Ø25, max slagl. 125 mm Ej för tätningsmaterial typ F och L Dubbelverkande, fast anslagsdämpning, genomgående, hålad kolvstång, Ø20 - Ø25, max slagl. 125 mm Enkelverkande, fast anslagsdämpning, fjäderretur för slag, Ø10 - Ø25 S F L V Slaglängd mm T ex 0025 = 25 mm För standardslagländer och maxlängder se tabell nedan. Tätningsmaterial Standard, -20 C till +80 C Magnetkolv Högtemperatur, Ø10 och 12 mm -10 C till +120 C. Ø16, 20 och 25 mm -10 C till +150 C. Ej magnetkolv Lågtemperatur, -40 C till +60 C Ej magnetkolv Yttre tätningar i fluorgummi -20 C till +80 C Magnetkolv T Enkelverkande, fast anslagsdämpning, fjäderretur för + slag, Ø16 - Ø25 Standardslaglängder - - Standardslaglängder i mm Slaglängd på beställning beteckning dia. mm * * 80* 100* 125* 160* 200* 250* 320* 400* 500* Dubbelverkande med anslagsdämpning: -S010D 10 -S012D 12 -S016D 16 -S020D 20 -S025D 25 Dubbelverkande med justerbar dämpning: -S016M 16 -S020M 20 -S025M 25 Enkelverkande, fjäderretur för slag: -S010SS 10 -S012SS 12 -S016SS 16 -S020SS 20 -S025SS 25 Enkelverkande, fjäderretur för +slag: -S016TS 16 -S020TS 20 -S025TS 25 *Standardslaglängder i mm enligt ISO

13 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Enkelverkande, fjäderretur för slag Fast anslagsdämpning Cyl.diam mm Slagl. mm Beställn.-nr S010SS-0010 Ansl. M5 15 -S010SS S010SS S010SS S010SS S010SS S012SS-0010 Ansl. M5 15 -S012SS S012SS S012SS S012SS S012SS S016SS-0010 Ansl. M5 15 -S016SS S016SS S016SS S016SS S016SS S020SS-0010 Ansl. G1/8 15 -S020SS S020SS S020SS S020SS S020SS S025SS-0010 Ansl. G1/8 15 -S025SS S025SS S025SS S025SS S025SS-0080 Enkelverkande, fjäderretur för + slag Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm S016TS-0010 Ansl. M5 15 -S016TS S016TS S016TS S016TS S020TS-0010 Ansl. G1/8 15 -S020TS S020TS S020TS S020TS S020TS S025TS-0010 Ansl. G1/8 15 -S025TS S025TS S025TS S025TS S025TS-0080 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrarna levereras komplett med fäst- och ställmutter. 13

14 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Dubbelverkande Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm S010DS-0010 Ansl. M5 15 -S010DS S010DS S010DS S010DS S010DS S010DS S010DS S010DS-0100 Max slaglängd 500 mm 125 -S010DS S012DS-0010 Ansl. M5 15 -S012DS S012DS S012DS S012DS S012DS S012DS S012DS S012DS S012DS S012DS-0160 Max slaglängd 500 mm 200 -S012DS S016DS-0010 Ansl. M5 15 -S016DS S016DS S016DS S016DS S016DS S016DS S016DS S016DS S016DS S016DS-0160 Max slaglängd 500 mm 200 -S016DS-0200 Dubbelverkande Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm S020DS-0010 Ansl. G1/8 15 -S020DS S020DS S020DS S020DS S020DS S020DS S020DS S020DS S020DS S020DS S020DS S020DS-0250 Max slaglängd 1000 mm 320 -S020DS S025DS-0010 Ansl. G1/8 15 -S025DS S025DS S025DS S025DS S025DS S025DS S025DS S025DS S025DS S025DS S025DS S025DS-0250 Max slaglängd 1000 mm 320 -S025DS-0320 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrar med genomgående kolvstång levereras komplett med två ställmuttrar och en fästmutter. 14

15 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Dubbelverkande Justerbar dämpning Cyl.diam Slagl. Beställn.-nr. mm mm S016MS-0020 Ansl. M5 25 -S016MS S016MS S016MS S016MS S016MS S016MS S016MS S016MS S016MS S016MS S016MS S016MS-0400 Max slaglängd 500 mm 500 -S016MS S020MS-0020 Ansl. G1/8 25 -S020MS S020MS S020MS S020MS S020MS S020MS S020MS S020MS S020MS S020MS S020MS S020MS-0400 Max slaglängd 1000 mm 500 -S020MS-0500 Cyl.diam Slagl. Beställn.-nr. mm mm S025MS-0020 Ansl. G1/8 25 -S025MS S025MS S025MS S025MS S025MS S025MS S025MS S025MS S025MS S025MS S025MS S025MS-0400 Max slaglängd 1000 mm 500 -S025MS-0500 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrar med genomgående kolvstång levereras komplett med två ställmuttrar och en fästmutter. 15

16 Vridstyrning U-profil H-profil med vridstyrning serie kan förses med en vridstyrning för kolvstången. Den påbyggda vridstyrningen ger en kontrollerad kolvstångsrörelse och medger samtidigt att cylindrarna kan ta upp ett vridande moment på kolvstången och en större tvärkraft. Vridstyrningen finns med glidlager som U-profil eller kulbussning som H-profil. Fästplattan, som har förborrade hål för fastsättning, är kopplad till kolvstången med en flexokoppling som förhindrar uppbyggnad av spänningar i cylindern. med vridstyrning finns för diametrarna 12 till 25 mm med slaglängder upp till 250 mm. Vridstyrningen beställs separat enligt nedanstående beställningsnyckel. Tekniska data Arbetstryck max 10 bar Arbetstemperatur 20 C till +80 C Materialspecifikation, vridstyrning Hus Anodiserad aluminium Gejdrar, H-profil Härdat rostfritt stål Fästplatta Anodiserad aluminium Gejdrar, U-profil Rostfritt stål Fästplatta Förzinkat stål Glidlager Brons Övriga data enligt grundcylinder. Beställningsnyckel - 4D R H - XXXX version Cyl.-dia mm Vridstyrningstyp Slaglängd (mm) A Mini ISO cylinder D 12, 16 H 20 H K H-Profil, Kulbussning U-Profil, Glidlager Som för bascylinder J 25 Tvärkraftslast som funktion av lastavstånd Last (N) U-profil Last (N) H-profil X S S = Lastcentrum X = Lastavstånd (mm) Ø20-25 Ø Ø20-25 Ø Lastavstånd X (mm) Lastavstånd X (mm) 16

17 Vridstyrning Dimensioner för vridstyrning med U-profil L4 L6 SW1 SW2 L14 G2 T3 L9 ØD4 ØD3 SW3 A4 A1 L12 A2 L7 A3 L11 ØD1 ØD2 L8 A6 T1 A7 ØF1 L15 L16 L1 + Slagl. ØD5H7 L13 L10 A5 L5 G1 L3 3 L2 T2 Cyl.-dia. A1 A2 A3 A4 A5 A6 A7 D1 D2 D3 D4 D5 H7 F1 G1 12/ ,0 22 4,5 8 5, M ,5 23 5,5 10 6, M ,5 23 5,5 10 6, M5 Cyl.-dia. G2 L1 L2 L3 L4 L5 L6 L7 L8 +5/-0 L9 L10 L11 12/16 M ,5 19 7,5 16,5 20 M ,0 19,5 25 M ,0 19,5 Cyl.-dia. L12 L13 L14 L15 L16 T1 T2 T3 SW1 SW2 SW3 12/16 5,5 20, ,2 4, ,5 20, ,0 5, ,5 20, ,0 5, Dimensioner för vridstyrning med H-profil Ø12 till Ø16 mm L1 A2 A1 L2 A4 L13 G5 G2 L3 C ØB SW4 L17 E F H T L1 + Slagl. * L14 L5 A6 L11 L6 L7 A6 G6 L18 * SW3 L16 L10 L12 G4 SW2 SW1 A3 L8 ØG3 L1 A2 A1 Ø20 till Ø25 mm L2 A4 L13 G5 G2 L3 C ØB L17 SW4 E F H L1 + Slagl. L5 A6 L11 L6 L7 T L18 * L14 SW3 * L16 L10 L12 A6 G6 G4 SW2 SW1 A3 L8 ØG3 L13 A5 G1 3 L13 A5 G1 G8 G7 3 Cyl.-dia. A1 A2 A3 A4 A5 A6 B C E F H G1 G2 G3 G4 12/ , M3 M4 4,5 8 4, , M4 M6 5,5 10 5, , M4 M6 5,5 10 5,7 Cyl.-dia. G5 G6 G7 G8 L1 L2 L3 L4 L5 L6 L7 L8 L10 L11 L12 12/16 M4 5, M5 6, M5 6, Cyl.-dia. L13 L14 L16 L17 L18 H7 T SW1 SW2 SW3 SW4 12/ , , , * Smörjhål 17

18 Fästen fästen Typ Beskrivning Massa Beställn.-nr. mm kg Flänsfäste MF8 Avsett för fast infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Ytbehandlat stål 10 0,012-4CMB ,025-4DMB ,045-4HMB Rostfritt flänsfäste MF8 Avsett för fast infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Rostfritt stål, SS ,012 P1S-4CMB ,025 P1S-4DMB ,045 P1S-4HMB A A B C D E F Ø mm mm mm mm mm mm mm 10 4, , , , Fotfäste MS3 Avsett för fast infästning av cylindern. Fästet är utformat för montering på främre och bakre gaveln. Ytbehandlat stål 10 0,020-4CMF ,040-4DMF ,080-4HMF Rostfritt fotfäste MS3 Avsett för fast infästning av cylindern. Fästet är utformat för montering på främre och bakre gaveln. Rostfritt stål, SS2346 G D B C E F 10 0,020 P1S-4CMF ,040 P1S-4DMF ,080 P1S-4HMF A B C D E F G H I Ø mm mm mm mm mm mm mm mm mm mm 10 4, , , , , , , , C D E B A I F H 18

19 Fästen fästen Typ Beskrivning Massa Beställn.-nr. mm kg Gavelok Avsett för ledbar infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Rostfritt stål, SS ,014-4CMJ ,033-4DMJ ,037-4HMJ C B ØA A B h14 C D E e9 F G H Ø mm mm mm mm mm mm mm mm mm D E ØF 10 12, , , , G H Fästmutter Avsedd för fast infästning av cylindern En fästmutter levereras med cylindern Förzinkat stål 10 0, , , Rostfri fästmutter Avsedd för fast infästning av cylindern En fästmutter levereras med cylindern Rostfritt stål, SS , , , A B C Ø mm mm mm M12x1, M16x1, M22x1,50 B A C 19

20 Fästen fästen Typ Beskrivning Massa Beställn.-nr. mm kg Svängfäste Avsett för ledbar infästning av cylindern. Levereras med axel för montering i bakre gavel. Svängfäste: ytbehandlat stål, svart Axel: ythärdat stål Låsringar: enligt DIN 471, rostfritt stål 10 0,020-4CMT ,040-4DMT ,080-4HMT Rostfritt svängfäste Avsett för ledbar infästning av cylindern. Levereras med axel för montering i bakre gavel. Svängfäste: rostfritt stål, SS2333 Axel: härdat rostfritt stål, SS2303 Låsringar: rostfritt stål SS ,020 P1S-4CMT ,040 P1S-4DMT ,080 P1S-4HMT A B C D E F G H I J Ø mm mm mm mm mm mm mm mm mm 10 4, , , , , , , S=slaglängd I D H A C B G + S Gaffelfäste Enligt ISO 8140 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Levereras komplett med axel. Förzinkat stål 10 0,007-4CRC ,022-4DRC 20 0,045-4HRC 25 0,095-4JRC Rostfritt gaffelfäste Enligt ISO 8140 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Levereras komplett med axel. Rostfritt stål, SS2333 A B C D E F G H I J Ø mm mm mm mm mm mm mm mm mm mm I±J 10 4 M4 2, M6 3, M ,5 3, M10x1, C G E F D B H D E F J 10 0,007 P1S-4CRD ,022 P1S-4DRD 20 0,045 P1S-4HRD 25 0,095 P1S-4JRD A 20

21 Fästen fästen Typ Beskrivning Massa Beställn.-nr. mm kg Kulledsöra Enligt ISO 8139 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Kulledsöra: Förzinkat stål Kulled: härdat stål 10 0,017-4CRS ,025-4DRS 20 0,045-4HRS 25 0,085-4JRS Rostfritt kulledsöra Enligt ISO 8139 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Kulledsöra: rostfritt stål, SS2333 Kulled: härdat stål, SS ,017 P1S-4CRT ,025 P1S-4DRT 20 0,045 P1S-4HRT 25 0,085 P1S-4JRT A A B C D E F G H I J K L Ø mm mm mm mm mm mm mm mm mm mm mm mm 10 5 M4 2, M6 3, ,8 9 38,5 11 1, M M10x1, , ,5 17 2,5 C B J±L G I E F H D Ställmutter Avsedd för fast infästning av tillbehör på kolvstången En mutter levereras med cylindern. (Varianter med genomgående kolvstång levereras med två muttrar.) Förzinkat stål 10 0, , , , Rostfri ställmutter Avsedd för fast infästning av tillbehör på kolvstången En mutter levereras med cylindern. (cylindrar med genomgående kolvstång levereras med två muttrar.) Rostfritt stål, SS , , , , D F E Ø mm mm mm 10 M4 7 2, M6 10 3,2 20 M M10x1, E F D 21

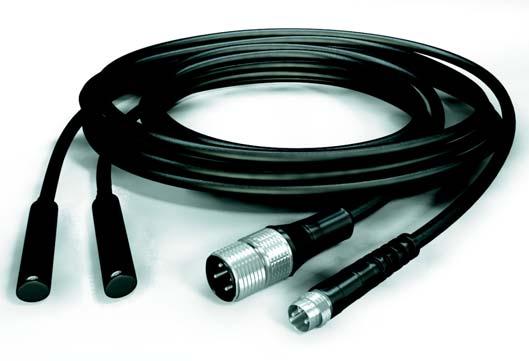

22 Sensorer Vår globala serie av sensorer Denna sensorserie används eller kommer att användas på alla förekommande serier i vårt globala produktprogram med cylindrar/arbetsenheter. Sensorerna har små inbyggnadsmått och passar antingen i spår gjorda i mantelprofil eller som i detta fall spänns de fast runt cylinderröret med hjälp av ett specialfäste. Välj mellan elektroniska eller reed-sensorer med flera kabellängder utrustade med 8 mm eller M12 kontakter Elektroniska sensorer De nya elektroniska sensorerna är av typen Solid State, dvs de saknar helt rörliga delar. De är försedda med kortslutnings- och transientskydd som standard. Den inbyggda elektroniken gör sensorerna lämpliga för applikationer med hög till- och frånslagsfrekvens, samt med krav på mycket lång livslängd. Reed-sensorer Sensorerna baseras på beprövade tungelement, som ger säker funktion i en mångfald av applikationer. Enkel montering, skyddad inbyggnad på cylindern och tydlig, gul LED-indikering är viktiga fördelar med denna serie sensorer. Tekniska data Konstruktion GMR (Giant Magnetic Resistance) magneto-resistiv funktion Montering Sensorfäste P8S-TMC01 Utgång PNP, normalt öppen (finns även i utförande NPN mot förfrågan) Spänningsområde V DC V DC ATEX-sensor Rippel max 10% Spänningsfall max 2,5 V Belastningsström max 100 ma Egenförbrukning max 10 ma Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet max 0,2 mm Till- och frånslagsfrekvens max 5 khz Tillslagstid max 2 ms Frånslagstid max 2 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C 20 C till +45 C ATEX-sensor Indikering LED, gul Material, sensorhus PA 12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.25 mm 2 se respektive beställningsnr. Tekniska data Konstruktion Tungelement s.k. Reed-element Montering Sensorfäste P8S-TMC01 Utgång Normalt öppen, alt. normalt stängd Spänningsområde V AC/DC resp V AC/DC V AC/DC Belastningsström max 500 ma för sensor V resp. max 100 ma för sensor V max 30 ma för sensor V Brytförmåga (resistiv) max 6 W/VA Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet 0,2 mm Till- och frånslagsfrekvens max 400 Hz Tillslagstid max 1,5 ms Frånslagstid max 0,5 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C Indikering LED, gul Material, sensorhus PA12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.14 mm 2 se respektive beställningsnr. 22

23 Sensorer Elektroniska sensorer Reed-sensorer M8 Signal 4 V DC +V DC 1 3 M12 V DC 3 Signal V DC M8 Signal 4 +( ) V (+) V 1 3 AC/DC AC/DC M12 (+) V AC/DC 3 Signal 4 1 +( ) V AC/DC Brun Svart Blå DC Brun Svart Blå AC/DC P8S-GCFPX Brun 1 Svart Blå 4 3 AC/DC P8S-GRFLX / P8S-GRFLX2 Brun Blå AC/DC Dimensioner Sensorer Sensorfäste P8S-TMC01 31,5 M8x1 M8x1 4,3 9,7 6,1 4,6 20,9 8,3 M3 14,6 31,2 14,1 31,

24 Sensorer Beställningsdata Utgång/funktion Kabel/kontakt Vikt Beställningsnr. kg Elektroniska sensorer, V DC Typ PNP, normalt öppen 0,27 m PUR-kabel och M8/Snap-in hankontakt 0,007 P8S-GPSHX Typ PNP, normalt öppen 1,0 m PUR-kabel och M8/Snap-in hankontakt 0,013 P8S-GPSCX Typ PNP, normalt öppen 1,0 m PUR-kabel med M8 skruvkontakt 0,013 P8S-GPCCX Typ PNP, normalt öppen 0,27 m PUR-kabel och M12 skruvkontakt 0,015 P8S-GPMHX Typ PNP, normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GPFLX Typ PNP, normalt öppen 10 m PVC-kabel utan kontakt 0,110 P8S-GPFTX Elektronisk sensor V DC ATEX-klassad II3G EEx na II T4X II3D 135 C IP67 Typ PNP, normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GPFLX/EX Reed sensorer, V AC/DC Normalt öppen 0,27 m PUR-kabel och M8/Snap-in hankontakt 0,007 P8S-GSSHX Normalt öppen 1,0 m PUR-kabel och M8/Snap-in hankontakt 0,013 P8S-GSSCX Normalt öppen 1,0 m PUR-kabel med M8 skruvkontakt 0,013 P8S-GSCCX Normalt öppen 0,27 m PUR-kabel och M12 skruvkontakt 0,015 P8S-GSMHX Normalt öppen 1,0 m PUR-kabel och M12 skruvkontakt 0,023 P8S-GSMCX Normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GSFLX Normalt öppen 10 m PVC-kabel utan kontakt 0,110 P8S-GSFTX Normalt stängd 5m PVC-kabel utan kontakt. 1) 0,050 P8S-GCFPX Reed sensorer, V AC/DC Normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GRFLX Reed sensorer, V AC/DC Normalt öppen 3 m PVC-kabel utan kontakt 1) 0,030 P8S-GRFLX2 1) Utan LED Sensorfäste Beskrivning Vikt Beställningsnr. kg Sensorfäste till cylinder Ø10 till Ø25 0,07 P8S-TMC01 24

25 Sensorer för speciella applikationer Sensorer för applikationer där den korta inbyggnadslängden och att kabeln går ut i 90 grader är väsentligt. Då en cylinder har kort slaglängd och/eller är trångt inbyggd ger denna typ av sensor ett alternativt och ibland enklare inbyggnad än vad som kan göras med vår globala serie av sensorer. Symbol elektronisk sensorer -2XMK -2XLK Röd Svart Vit Vit Sensorer Svart Röd Tekniska data Konstruktion Hallelement Utgång PNP resp. NPN, N.O. Spänningsområde VDC Max rippel 10% Max spänningsfall 0,5 V vid 100 ma Max belastningsström, -2XMK, -2XLK 150 ma Max brytförmåga (resistiv) 6 W Egenförbrukning <30 ma vid 30 V Min aktiveringssträcka 5 mm Hysteres 1,1-1,3 mm Repeternoggrannhet ±0,1 mm Max till och frånslagsfrekvens 1 khz Max till och frånslagstid 0,8/3,0 µs Skyddsklass, -2XMK, -2XLK IP 67 Temperaturområde 10 C till +60 C Indikering LED Stöttålighet 40 g Material, sensorhus Polyamid 11 Material, ingjutning Epoxy Kabel PVC 3x0,15 mm 2 Montering Fästbygel Material, fästbygel Acetal/rostfritt stål Material, skruv Rostfritt stål Beställningsdata Dimensioner -2XMK och -2XLK 3 x 0,15 mm, 2 m LED Utgång Kabel Vikt Beställn.-nr. längd kg Elektroniska sensorer PNP, N.O. 2 m 0,040-2XMK NPN, N.O. 2 m 0,040-2XLK Fästbyglar för sensorer För cylinder Ø10 0,005-2CCC För cylinder Ø12 0,005-2DCC För cylinder Ø16 0,008-2FCC För cylinder Ø20 0,008-2HCC För cylinder Ø25 0,010-2JCC 25

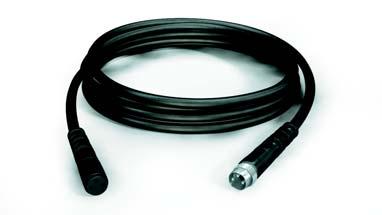

26 Sensorer Anslutningskablar med en kontakt Kablarna har en pågjuten snap-in honkontakt. Kabeltyp Kabellängd/kontakt Vikt Beställningsnr. kg Kablar för sensorer, komplett med en honkontakt Kabel, Flex PVC 3 m, 8 mm Snap-in kontakt 0, Kabel, Flex PVC 10 m, 8 mm Snap-in kontakt 0, Kabel, Super Flex PVC 3 m, 8 mm Snap-in kontakt 0, Kabel, Super Flex PVC 10 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 3 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 10 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 5 m, M12 skruvkontakt 0, Kabel, Polyuretan 10 m, M12 skruvkontakt 0, Hankontakter för anslutningskablar Kabelkontakter för egen tillverkning av anslutningskabel. Kontakterna snabbmonteras på kabeln utan specialverktyg, endast kabelns ytterhölje borttages. Kontakterna finns både för M8 och M12 skruvkontakt och uppfyller skyddsform IP 65. Kontakt Vikt Beställningsnr. kg M8 skruvkontakt 0,017 P8CS0803J M12 skruvkontakt 0,022 P8CS1204J Färdiga skarvkablar med dubbla kontakter Som tillbehör finns ett stort antal kablar för att kunna uppfylla alla krav som kan ställas och för att göra installationer enkla, snabba och säkra. Kablarna har pågjutna 8 mm snap-in rundkontakter i båda ändarna. Kablarna finns i två utföranden. Ett med raka 3-poliga han respektive honkontakter och ett som har en rak 3-polig hankontakt i ena ändan och i den andra en vinklad 3 polig honkontakt. Tekniska data Kontakter Pågjutna 8 mm Snap-in han/honkontakter Skyddsform IP67 Kabel Ledare 3 x 0,25 mm 2 (32 x 0,10 mm 2 ) Hölje PVC/PUR Färg Svart Kablar med raka 3-poliga han- respektive honkontakter. Kablar med i ena ändan en rak 3-polig hankontakt och i den andra en vinklad 3-polig honkontakt. Benämning Vikt Beställn.nr. kg Kabel med raka kontakter, 0,2 m 0, Kabel med raka kontakter, 0,3 m 0, Kabel med raka kontakter, 0,5 m 0, Kabel med raka kontakter, 1,0 m 0, Kabel med raka kontakter, 2,0 m 0, Kabel med raka kontakter, 3,0 m 0, Kabel med raka kontakter, 5,0 m 0, Kabel med raka kontakter, 10 m 0, Benämning Vikt Beställn.nr. kg Kabel med rak och vinklad kontakt, 0,2 m 0, Kabel med rak och vinklad kontakt, 0,3 m 0, Kabel med rak och vinklad kontakt, 0,5 m 0, Kabel med rak och vinklad kontakt, 1,0 m 0, Kabel med rak och vinklad kontakt, 2,0 m 0, Kabel med rak och vinklad kontakt, 3,0 m 0, Kabel med rak och vinklad kontakt, 5,0 m 0, Kabel med rak och vinklad kontakt, 10 m 0,

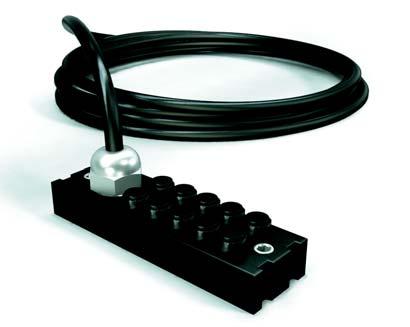

27 Anslutningsblock Valvetronic 110 Valvetronic 110 är en anslutningsblock som kan användas för att samla upp signaler från givare monterade på en maskin och ansluta dessa till styrsystemet med hjälp av en mångledarkabel. Valvetronic 110 kan också användas för att centralt ansluta mångledarkabeln till utgångarna på ett styrsystem och gå ut till en maskin där utgångssignalerna kan anslutas. Anslutningsblocket har 10 stycken 8 mm snap-in rundkontakter och en mångledarkabel som kan fås med 3 eller 10 m längd. Samtliga anslutningar på blocket är numrerade från 1 till 10. Som tillbehör finns blindproppar för anslutningar som inte används och märklappar för märkning av respektive block. Tekniska data Signalanslutningar: 10 stycken 3-poliga numrerade 8 mm runda snap-in honkontakter. Ingångsblock Gemensam +24 VDC 2 Insignal 3 Gemensam 0 V Utgångsblock 1 Gemensam GND 2 Utsignal 3 Gemensam 0 V Elektriska data: Spänning 24 V DC (max 60 V AC/75 V DC) Isolationsgrupp C enligt DIN 0110 Belastning max 1 A per anslutning max 3 A totalt Kabel: Längd 3 eller 10 m Kabeltyp LifYY11Y Ledare 12 st Area: 0,34 mm 2 Färgmärkning Enligt DIN Beställningsdata Mekaniska data: Skyddsform Temperatur 20 C till +70 C Sensorer IP67 DIN med fastsnäppta kontakter och/eller blindproppar. Hus PA 6.6 V0 enligt UL 94 Kontakthållare PBTP Snap-in ring LDPE Gjutmassa Epoxy Tätning NBR Skruvar Ytbehandlat stål Industribeständighet: God kemikalie- och oljebeständighet. Vid aggressiv miljö bör test utföras. Benämning Vikt Beställningsnr. kg Anslutningsblock Valvetronic 110 med 3 m kabel 0, Anslutningsblock Valvetronic 110 med 10 m kabel 0, Blindpropp, 10 pack 0, Används för att avtäta anslutningar som inte används. Märkskylt, 10 pack 0, Vit, för märkning att sätta fast i spår på sidan av samlingsboxen. Dimensioner och kopplingsschema A 18,7 12, M ,2 20,5 30,5 L Ledare Färg Input Output 1 Rosa Signal 1 Signal 1 2 Grå Signal 2 Signal 2 3 Gul Signal 3 Signal 3 4 Grön Signal 4 Signal 4 5 Vit Signal 5 Signal 5 6 Röd Signal 6 Signal 6 7 Svart Signal 7 Signal 7 8 Violett Signal 8 Signal 8 9 Grå-Rosa Signal 9 Signal 9 10 Röd-Blå Signal 10 Signal 10 A Blå 0 V 0 V B Brun +24 V PE B
