1 Cylindrar för pneumatik Serie C05 och C05S Katalog PDE2560TCSE-ul

2 Egenskaper Tryckluft- Hydraul- Elektrocylinder cylinder mekaniska ställdon Överlastsäker *** *** * Enkelt att begränsa kraften *** *** * Enkelt att variera hastigheten *** *** * Rörelsehastighet *** ** ** Driftsäkerhet *** *** *** Robusthet *** *** * Installationskostnad *** * ** Servicevänlighet *** ** * Säkerhet i fuktig miljö *** *** * Säkerhet i Ex-miljö *** *** * Säkerhetsrisk med elinstallationer *** *** * Risk för oljeläckage *** * *** Renhet, hygien *** ** * Standardiserade inbyggnadsmått *** *** * Livslängd *** *** * Hydraulaggregat behövs *** * *** Vikt *** ** ** Inköpspris *** ** * Effekt/produktstorlek ** *** * Ljudnivå vid drift ** *** ** Hög kraft jämfört med storlek ** *** * Positioneringsmöjlighet * *** *** Total energiförbrukning * ** *** Serviceintervall * ** *** Kompressorkapacitet behövs * *** *** * = bra, **=medelbra, ***=bäst Viktigt! Före service, tillse att cylindern är avluftat. Koppla bort primärluftslangen för att säkerställa avbrott i lufttillförseln innan cylindern demonteras. OBS! Alla tekniska data i katalogen är endast typdata. Luftkvaliten är avgörande för cylinderns livslängd, se ISO VARNING FELAKTIGT ELLER OLÄMPLIGT VAL OCH OLÄMPLIG ANVÄNDNING AV PRODUKTER OCH/ELLER SYSTEM SOM BESKRIVS HÄRI ELLER AV KRINGUTRUSTNING KAN ORSAKA DÖDSFALL, PERSONSKADA OCH EGENDOMSSKADA. Detta dokument och annan information från Parker Hannifin Corporation, dess dotterbolag och auktoriserade återförsäljare innehåller förslag på produkter och system, för närmare analys av användare med tekniska specialkunskaper. Det är viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas i många olika driftsförhållanden och applikationer, är det användarens eget ansvar att genom egen analys och egna tester välja korrekt produkt eller system, som motsvarar alla prestanda- och säkerhetskrav i applikationen. De produkter som beskrivs häri, inklusive, dock utan att begränsas därtill, produktfunktioner, specifikationer, konstruktioner, tillgänglighet och prissättning kan när som helst komma att ändras av Parker Hannifin Corporation eller dess dotterbolag, utan föregående meddelande därom. FÖRSÄLJNINGSVILLKOR De produkter som beskrivs i det här dokumentet finns för försäljning hos Parker Hannifin Corporation, dess dotterbolag eller auktoriserade återförsäljare. Försäljningsavtal som ingås med Parker omfattas av de föreskrifter som anges i Parkers standardförsäljningsvillkor, som finns tillgänglig på begäran. 2

3 Innehåll Sida Allmän beskrivning C Huvuddata...5 Materialspecifikation...5 Arbetsmedia, luftkvalitet...5 Beställningsnyckel...6 Beställningsdata för C05 och C05S cylindrar...6 Dimensioner, bascylinder...7 3

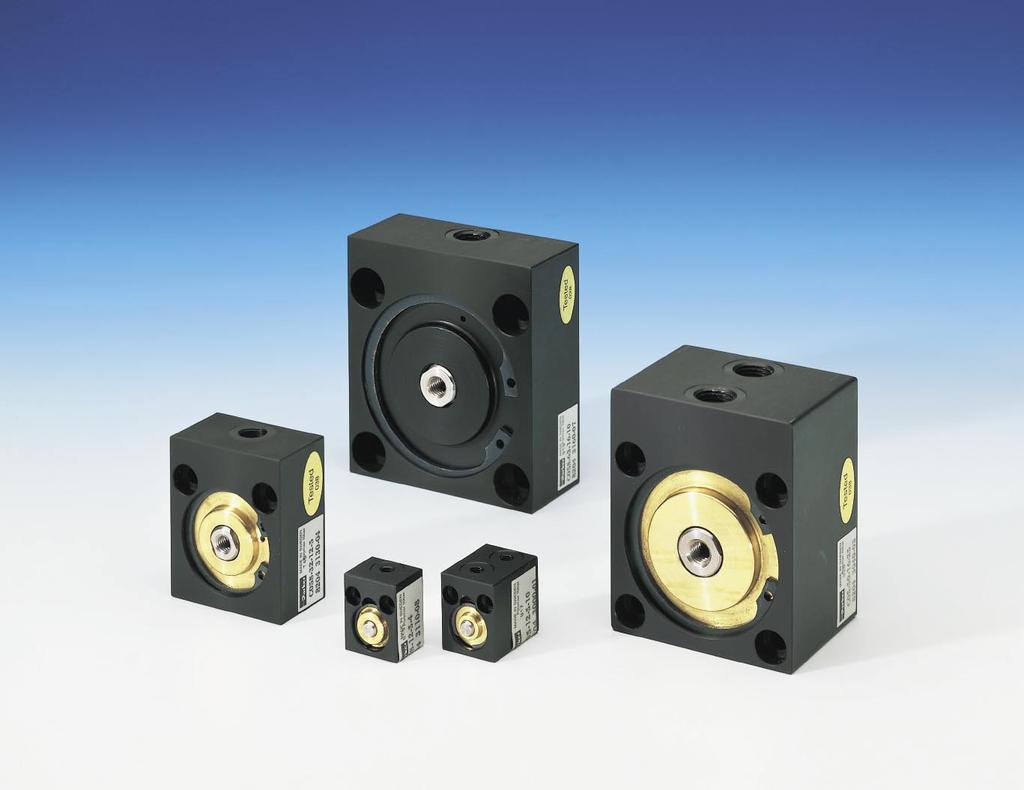

4 Kompakta inbyggnadsmått. Kolvstång med invändig gänga. Enkel infästning med 2 alternativt 4 genomgåend fästhål. Ren yttre design. Cylindrar, typ C05 och C05S Cylinderserie C05 och C05S är en pneumatiskcylinder i första hand avsedd för fasthållnings- och låsoperationer. Den levereras antingen som enkelverkande eller dubbelverkande. C05 tillverkas i diameter från 12 till 63 mm med slaglängder från 10 till 25 mm. Den enkelverkande C05S tillverkas i diameter från 8 till 63 mm och med slaglängder från 4 till10 mm. Den kompakta konstruktionen med fästhål genom cylinderhuset gör cylindern lätt att montera, samtidigt som den är lätt att hålla ren. Initialsmörjningen gör att C05- och C05S- cylindrarna kan anslutas till system utan tillsatssmörjning. Smörjfri drift ger bättre arbetsmiljö och förenklar installationen. 4

5 Huvuddata Cylinder Cylinder Kolvstång Teoretisk kolvkraft Luftför- Fjäder- Slagl Massa diam area diam area vid 6 bar i N brukn. 1) kraft mm cm 2 mm cm 2 plusslag minusslag l N mm Kg C05S , C05S , C05S , C05S , C05S , C05S , C , C , C C C , C , ) Fri luftförbrukning per 10 mm slaglängd för ett dubbelslag vid 600 kpa (6 bar). Övriga data Arbetstryck Max 10 bar Arbetstemperatur -20 C till +70 C Initialsmord, behöver normalt inte tillsatssmörjas. Påbörjad tillsatssmörjning bör dock fortsätta. Materialspecifikation Hus Anodiserad aluminium, svart Främre cylindergavel, enkelverkande Ø50-63 Anodiserad aluminium, svart Främre cylindergavel, övriga Mässing Kolstångslagring enkelverkande Ø50-63 PTFE/brons/stål Kolstångslagring, övriga Mässing Kolv, Ø8-32 mm Rostfritt stål Kolv, Ø50-63 mm Aluminium Kolvstång Rostfritt stål Tätningar Nitrilgummi, NBR Låsring Fjäder stål Returfjäder Ytbehandlat fjäderstål Arbetsmedia, luftkvalitet Arbetsmedia Torr, filtrerad tryckluft enl. ISO klass Rekommenderad luftkvalitet för cylindrar För att erhålla bästa tänkbara livslängd och minsta möjliga driftstörningar bör ISO kvalitetsklass användas. Detta innebär 5 µm filter (standardfilter), daggpunkt +3 ºC vid inomhusdrift (vid utomhusdrift skall en lägre daggpunkt väljas) och oljekoncentration 1,0 mg olja/m³, vilket en standardkompressor försedd med ett standardfilter ger. ISO kvalitetsklasser Kvalitets- Max föroreningar Vatten Olja klass partikel- max kon- max. tryck- max konstorlek centration daggpunkt centration (µm) (mg/m³) ( C) (mg/m³) 1 0,1 0,1-70 0, , , , ,

6 Beställningsnyckel C 0 5 S C05 C05S Cylindertyp Dubbelverkande Ø12-Ø63 Enkelverkande Cylinderdia. mm Kolvstång, mm Slaglängd, mm Beställningsdata för C05 och C05S cylindrar Symbol Cyl. Kolvstång Fjäderkraft Ansl. Slagl. Vikt Beställn. nr. dia. mm mm Max N Min N mm Kg Dubbelverkande 12 5/- M5 10 0,01 C /M5 M5 10 0,25 C /M6 G1/8 10 0,30 C G1/8 25 0,79 C /M8 G1/4 25 0,65 C /M8 G1/4 25 1,07 C Enkelverkande 8 4/- 3 2 M5 4 0,02 C05S /- 7 3 M5 4 0,02 C05S /M G1/8 4 0,16 C05S /M G1/8 5 0,21 C05S /M G1/4 10 0,36 C05S /M G1/4 10 0,56 C05S Fjäderkraften i enkelverkande cylindrar är endast avsedda för att säkerställa kolvens returslag utan yttre belastning. 6

7 Dimensioner, bascylinder Enkelverkande K N E R C CAD-ritningar på Internet På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. J D F A Typ A B C D E F G H I J K KA KB L C05S * 11 5,5 6 3,4 3,4 M5 5, C05S * 13 7,0 6 3,4 3,4 M5 6, C05S * 20 9,0 10 5,0 5,5 G1/8 9, C05S * 32 14,0 10 5,0 5,5 G1/8 9, C05S ,5 11 6,5 6,5 G1/4 11, C05S ,0 15 9,0 9,0 G1/4 11, Typ M N O P R C05S , C05S , C05S M5 24, C05S M6 32, C05S M8 47, C05S M8 50, Dubbelverkande KA K N KB E R C J D F A O P B O P B M ØL I G H M ØL I G H Typ A B C D E F G H I J K KA KB L C * 13 7,0 6 3,4 3,4 M5 6,0 13,0 3 5 C * 20 9,0 10 5,0 5,5 M5 6,0 16, C * 32 14,0 10 5,0 5,5 G1/8 9,5 16, C * 32 14,0 10 5,0 5,5 G1/8 9,5 31,5 0** 12 C ,5 11 6,5 6,5 G1/4 11,0 28,0 0** 16 C ,0 15 9,0 9,0 G1/4 11,0 33,0 0** 16 Typ M N O p R C , C M5 24, C M6 32, C M6 32, C M8 47, C M8 50, * Endast två hål (F) ** Anlsutningsportar i samma plan 7

8 Pneumatic Division Försäljningskontor Belgien - Nivelles Tel: Fax: Danmark - Ballerup Tel: Fax: Finland - Vantaa Tel: Fax: Frankrike - Contamine Tel : Fax : Grekland - Aten Tel: Fax: Holland - Oldenzaal Tel: Fax: Irland - Dublin Tel: Fax: Italien - Corsico, Milano Tel: Fax: Norge - Langhus Tel: Fax: Polen - Warsava Tel: Fax: Portugal - Leça da Palmeira Tel: Fax: Rumänien - Bukarest Tel: Fax: Ryssland - Moskva Tel: Fax: Schweiz Tel: Fax: Slovenien - Novo mesto Tel: Fax: Spanien - Madrid Tel: Fax: Storbritannien - Warwick Tel: Fax: Sverige - Spånga Tel: +46 (0) Fax: +46 (0) Tjeckien & Slovakiska Republikerna - Klecany Tel: Fax: Turkiet - Istanbul Tel: Fax: Tyskland - Kaarst Tel: Fax: Ukraina - Kiev Tel: Fax: Ungern - Budapest Tel: Fax: Österrike - Wr Neustadt Tel: Fax: Parker Hannifin AB Box 8314, SPÅNGA, Sverige Rätt till ändringar förbehålles. Utgåva CopyTech AB, Borås, Sweden
