Figurbilaga till UV Mitt, Dokumentation av fältarbetsfasen 2003:4

Transkript

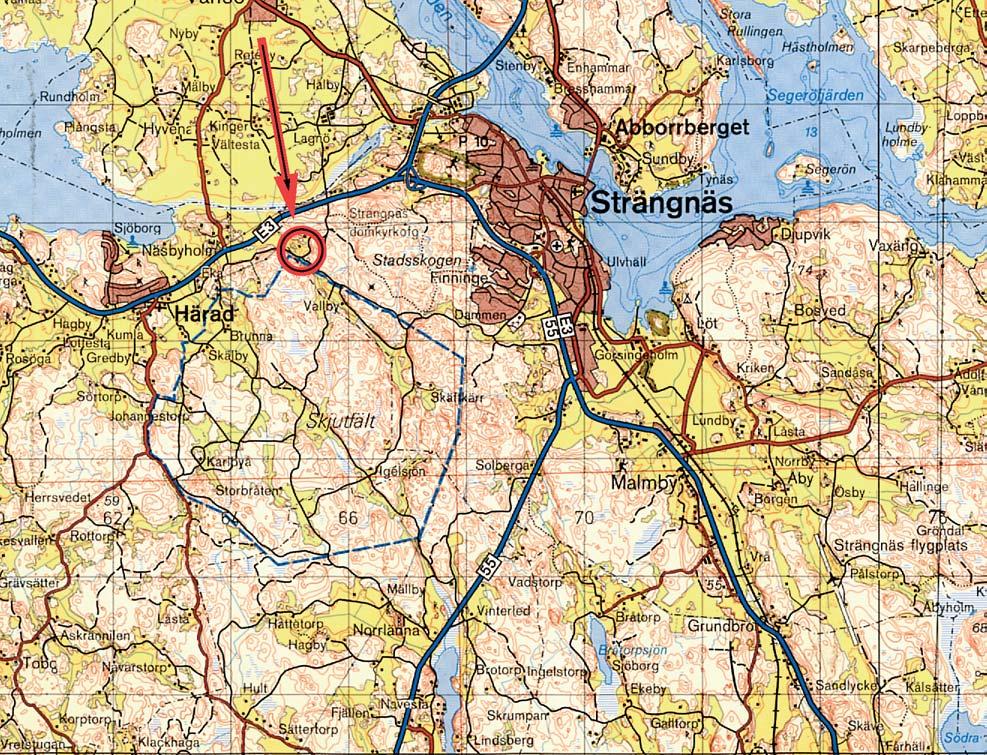

1 Figurbilaga till UV Mitt, Dokumentation av fältarbetsfasen 2003:4 Dnr Kart- och ritmaterial Karlis Graufelds Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3 Fig. 1 2 godkända ur sekretessynpunkt för spridning. Lantmäteriverket Fig. 1. Utsnitt ur Blå kartans blad 105 Eskilstuna, med Lundalokalen markerad. Skala 1: Järnåldersbebyggelsen 189

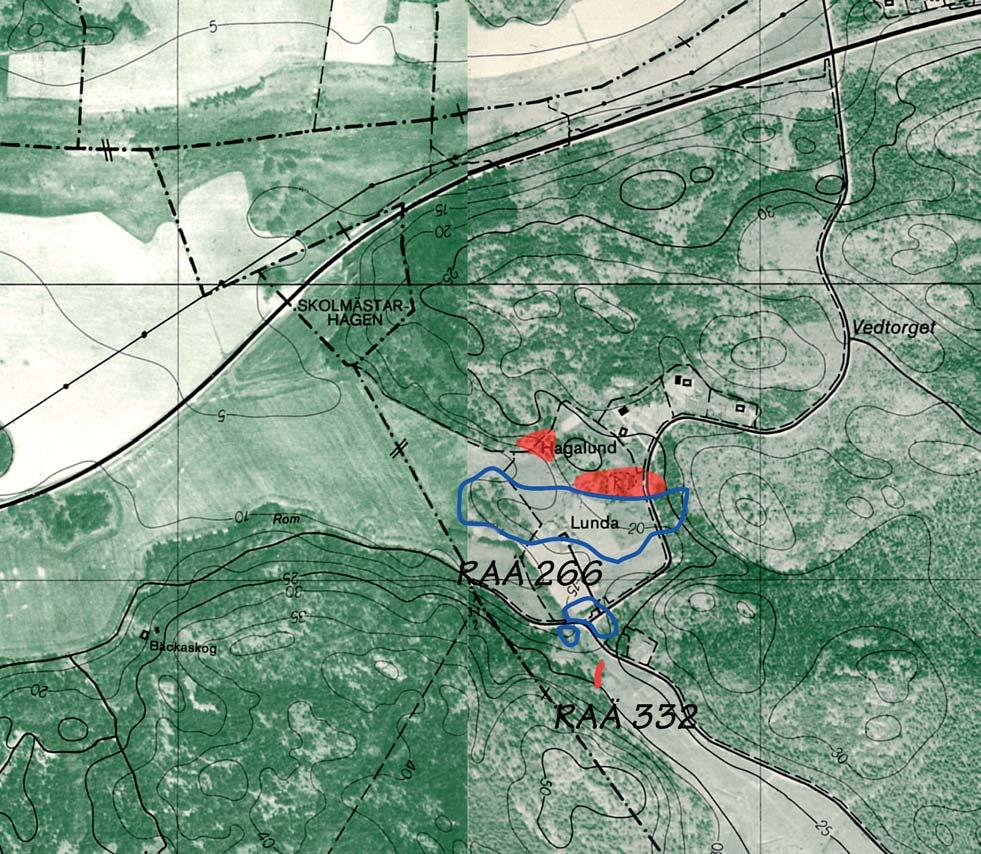

2 Fig. 2. Utsnitt ur Ekonomiska kartans blad 10H 6c Härad och 10H 6d Strängnäs, med fornlämningsområdet vid Lunda markerat. Utsträckningen för de delar av fornlämningarna som ligger utanför exploateringsområdet och ej berördes av undersökningen är endast uppskattad. Skala 1: Lunda gård delområde B

3 0 100 m Schakt Vägområde Fig. 3. Översiktsplan över undersökningsområdet vid Lunda med de delområden som berördes av de arkeologiska undersökningarna utritade (d.v.s. delområde A, B, D, E och G). Skala 1: Järnåldersbebyggelsen 191

4 15 64 X Y Y Schakt Hus Terrass X Område A Kolningsgrop och brunn 0 50 m Fig. 4. Schaktplan med de större kontexterna (terrasser, hus, brunn och kolningsgrop) markerade. Skala 1: Lunda gård delområde B

5 Fig. 5. Historiskt kartöverlägg upprättad över den äldsta ägomätningen över Kronohemmanet Lunda från LMV akt C71 1:4 med undersökningsområdet markerat (jfr markering i fig. 2). Järnåldersbebyggelsen 193

6 Fig. 7. Arbete vintertid. Lodofoto över en stenpackning i terrass 48. De gula mattorna i bildens övre högra hörn är s.k. byggmattor med elvärme, med hjälp av dem i kombination med isoleringsmattor och presenningar har en mindre yta kunnat tinas upp. 194 Lunda gård delområde B

7 X Y Y X Fig. 6. Utsnitt ur schaktplanen med samtliga grävenheter utritade och numrerade. Skala 1: m Järnåldersbebyggelsen 195

8 Y X Y X Lunda gård område B 10 m Fig. 8a. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1:135.

9 Fig. 8b. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1:135. Y X Y X m Järnåldersbebyggelsen 197

10 X Y X Y Fig. 8d. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1: m 198 Lunda gård område B

11 Fig. 8c. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade och numrerade. Skala 1:135. X Y Y X m Järnåldersbebyggelsen 199

12 X Y Fig. 8f. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1:135. Y X m 200 Lunda gård delområde B

13 X Y Y X m Fig. 8g. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1:135. Järnåldersbebyggelsen 201

14 X Y m X Y Fig. 8h. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade och numrerade. Skala 1: Lunda gård delområde B

15 X Y Fig. 8e. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade och numrerade. Skala 1:135. Järnåldersbebyggelsen 203 Y X m

16 Y X Y X Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning 204 Lunda Övriga gård arkeologiska område Bobjekt Fig. 9a. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1: m

17 Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning Fig. 9b. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. X Y Y X m Järnåldersbebyggelsen 205

18 X Y Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning Fig. 9c. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. Y X m 206 Lunda gård område B

19 X Y X Y Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning 0 10 m Fig. 9d. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. Järnåldersbebyggelsen 207

20 X Y Fig. 9e. Schaktplan med samtliga enskilda arkeologiska objekt/ kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning Y X m

21 Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning X Y Fig. 9f. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. Y X m Järnåldersbebyggelsen 209

22 Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning X Y Y X m Fig. 9g. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1: Lunda gård delområde B

23 X Y Stolphål Grop Härd/eldstad Mörkfärgning Brunn Grav Terrasskant/stenpackning 0 10 m X Y Fig. 9h. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1:135. Järnåldersbebyggelsen 211

24 Stolphål Grop Sten/berg i dagen X Y X Y Fig. 10. Tolkningsplan, ID 46 som huskonstruktion. Skala 1: m X Y Stolphål Grop Sten/berg i dagen Fig. 11. Tolkningsplan, ID 46 som hägnad. Skala 1: m Y X Lunda gård delområde B

25 Y X Stolphål Grop Härd Mörkfärgning Lergolv Stenpackning Sten/berg i dagen /36051 Järnåldersbebyggelsen 213 Fig. 12. Tolkningsplan, hus 51. Endast ett urval av de kontexter som omnämns i texten är redovisade med en egen färg. Skala 1: m Y X 83530

26 214 Lunda gård delområde B +16,87X 83538,90 Y 37376, A3654 Fr. N X 83541,33 Y 37367,34 +17, ,40 m Fig. 13. ID 3654, profil. Skala 1: Mörkbrun humös silt. 2. Mörkbrun humös silt, större inslag av bränd lera och kol än i Lera/silt, infiltrationslager. 4. Sten, del av ID Sten, del av ID Rödbrun silt. Fig. 14. ID 3786, profil, principskiss.

27 Y X Stolphål Mörkfärgning/ränna Sten/berg i dagen Järnåldersbebyggelsen 215 Fig. 15. Tolkningsplan, hus 52. Skala 1: m Y X 83530

28 +17,00X 83523,90 Y 37345,05 X 83560Y Y X m Fig. 16. Tolkningsplan, hus 53. Röda polygoner markerar stolphålen i den primära tolkningen av huset, ljusröda polygoner markerar stolphål som eventuellt ingått i konstruktionen. I den anslutande stenpackningen ID har endast de större stenarna karterats. Skala 1: ,00 m Fig. 18. Terrass 40. Sektionsritning mot väster, där konstruktionen av terrassen tydligt framgår. I den naturliga marken (3) har en ingrävning gjorts i den flacka sluttningen varpå ett sättlager (2) placerats ut. Därefter har terrasstenarna lagts ut och konstruktionen fyllts med en jordfyllning (1). Skala 1: Lunda gård delområde B

29 Fig. 17. Västra delen av terrass 40, lodfoto, Skala 1:200. X Y Y X m Fig. 19. Tolkningsplan, hus 45 och 60, med terrass 40 och 42. Skala 1:200. Stolphål, hus 45 Stolphål, hus 60 Härd Sten/berg i dagen Järnåldersbebyggelsen 217

30 Y X Y X Eldstad 7849 Röjningsröse 7689 Sten Stenpackning Stenpackning Lager Syllstensrad 7724 Syllstensrad m Fig. 20. Tolkningsplan, hus 50 samt intilliggande stenrader. Skala 1:200. X Y m Y X Stolphål Härd Stenpackning 3146 Grop Sten Fig. 21. Tolkningsplan, hus 58. Röda polygoner markerar stolphålen i den primära tolkningen av huset, ljusröda polygoner markerar stolphål som eventuellt ingått i konstruktionen. Skala 1: Lunda gård delområde B

31 X Y Y X m Fig. 22. Tolkningsplan, hus 47. Skala 1:200. Härd 2036 Stolphål 32702, 35445, Koncentration av vävtyngder 2188 Lager Lager Sten/berg i dagen Schakt X Y Y X m Fig. 23. Smedja ID 61. De kontexter som omnämns i texten är utritade i färg, smideshärden och rännan är ritade som en sammanhängande figur. De orangea prickarna markerar lägen för inmätta fragment av blästermunstycken. Skala 1:200. Smideshärd med ränna, Ränna Stolphål Kulturlager Kulturlager Blästermunstycke, fragment Sten Schakt Järnåldersbebyggelsen 219

32 X Y Y X m Fig. 24. Tolkningsplan hus 57, med intilliggande dräneringsränna (ID 31355), härd (35869), lager 22798, vägglinje (ID 27051), grop (30510) och lervallen (ID 9553). Skala 1:200. Härd Grop Mörkfärgning Stolphål Ränna Lager/golv Vägglinje Lervall Sten/berg i dagen Schakt 220 Lunda gård delområde B

33 Y X Y X m Fig. 25. Tolkningsplan hus 59, samt terrass 48. Ett urval av de kontexter som omnämns i texten är utritade med separata färger: lager 24599, stenpackningen 39849, lervallen 9553, rännan 31355, stenmur , stensamling 8135 och lager Skala 1:200. Grop Mörkfärgning Stolphål Ränna Lager Lager Stenpackning Stenpackning 8135 Lervall Yttre terrasskant Sten Övriga arkeologisk objekt Täktgrop Schakt Järnåldersbebyggelsen 221

34 222 Lunda gård delområde B +18,00X 83572,07 Y 37365, Kol ,6 m X 83567,98 Y 37362,20 Fig. 26. Profil över terrass 48. Skala 1:40. X Y Fyllning (ID 24599) mellan stenarna i övre stenpackning (ID 27302). 2. Påförd lera (ID 42755). 3. Stenpackning ID Lager ID Kolhaltig lerig silt, infiltrerad lera ID Orörd lera. 6. Påförd lera, ljus med humösa fläckar ID Kokgrop Lager Lager Härd Y X m Fig. 27. Plan över ID 35756, 36367, samt kokgropen ID Skala 1:100

35 X Y X Y Härd 5951 Lager 4399 Stensyll Schakt 0 5 m Fig. 28. Tolkningsplan, hus 63, samt intilliggande yta med stolphål och härdar. Skala 1:200. Y X Stenpackning Stenpackning Lager Fundament Sten 0 5 m Y X Fig. 29. Tolkningsplan, hus 56. Skala 1:200. Järnåldersbebyggelsen 223

36 X Stolphål Mörkfärgning Schakt Y Fig. 30. Tolkningsplan, hus 43. Skala 1:200 X m Y Dike Stolphål Fig. 31. Tolkningsplan, hus 44. Skala 1:200 Y X X Dike Y m 224 Lunda gård delområde B

37 A ,80 X 83506,32 Y 37451, Fig. 32. Profil över kolningsgrop, ID Skala 1: , m X 83493,36 Y 37451,79 1. Torv och humus. 2. Större och mindre kolbitar spridda i humuslagret. 3. Moig morän, orörd. 4. Sotig och riktligt med kolbiltar, humörs finsand/mo. 5. Svart, sotig, finsand/mo. 6. Svart, sotig, finsand/mo. Rikligt med förkolnat trä. Större stycken i S-kanten. 7. Delvis förkolnat trä. 8. Lera, orörd. 9. Som 5, men annan användningsperiod (?) p.g.a. stenar i ytan. Järnåldersbebyggelsen 225

38 A33010 T Profilen flyttad 0,25 m mot S Fig. 33. Profil över brunn, ID Skala 1: ,40 m Hak X Y Dike Hak Härd Mörkfärgning Stolphål Sten Terrasskant Terrasskant Dike Y X Fig. 34. Tolkningsplan terrass 49 och terrass 64. Skala 1: m 226 Lunda gård delområde B

39 Figurförteckning 1. Utsnitt ur Blå kartans blad 105 Eskilstuna, med Lundalokalen markerad. Skala 1: Utsnitt ur Ekonomiska kartans blad 10H 6c Härad och 10H 6d Strängnäs, med fornlämningsområdet vid Lunda markerat. Utsträckningen för de delar av fornlämningarna som ligger utanför exploateringsområdet och ej berördes av undersökningen är endast uppskattad. Skala 1: Översiktsplan över undersökningsområdet vid Lunda med de delområden som berördes av de arkeologiska undersökningarna utritade (d.v.s. delområde A, B, D, E och G). Skala 1: Schaktplan med de större kontexterna (terrasser, hus, brunn och kolningsgrop) markerade. Skala 1: Historiskt kartöverlägg upprättad över den äldsta ägomätningen över Kronohemmanet Lunda från LMV akt C71 1: Utsnitt ur schaktplanen med samtliga grävenheter utritade och numrerade. Skala 1: Arbete vintertid. Lodofoto över en stenpackning i terrass 48. De gula mattorna i bildens övre högra hörn är s.k. byggmattor med elvärme, med hjälp av dem i kombination med isoleringsmattor och presenningar har en mindre yta kunnat tinas upp a h. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade och numrerade. Skala 1: a h. Schaktplan med samtliga enskilda arkeologiska objekt/kontexter utritade, de mest frekvent förekommande typerna har separata färger. Skala 1: Tolkningsplan, ID 46 som huskonstruktion. Skala 1: Tolkningsplan, ID 46 som hägnad. Skala 1: Tolkningsplan, hus 51. Endast ett urval av de kontexter som omnämns i texten är redovisade med en egen färg. Skala 1: ID 3654, profil. Skala 1: ID 3786, profil, principskiss Tolkningsplan, hus 52. Skala 1: Tolkningsplan, hus 53. Röda polygoner markerar stolphålen i den primära tolkningen av huset, ljusröda polygoner markerar stolphål som eventuellt ingått i konstruktionen. I den anslutande stenpackningen ID har endast de större stenarna karterats. Skala 1: Västra delen av terrass 40, lodfoto, Skala 1: Terrass 40. Sektionsritning mot väster, där konstruktionen av terrassen tydligt framgår. I den naturliga marken (3) har en ingrävning gjorts i den flacka sluttningen varpå ett sättlager (2) placerats ut. Därefter har terrasstenarna lagts ut och konstruktionen fyllts med en jordfyllning (1). Skala 1: Järnåldersbebyggelsen 227

40 19. Tolkningsplan, hus 45 och 60, med terrass 40 och 42. Skala 1: Tolkningsplan, hus 50 samt intilliggande stenrader. Skala 1: Tolkningsplan, hus 58. Röda polygoner markerar stolphålen i den primära tolkningen av huset, ljusröda polygoner markerar stolphål som eventuellt ingått i konstruktionen. Skala 1: Tolkningsplan, hus 47. Skala 1: Smedja ID 61. De kontexter som omnämns i texten är utritade i färg, smideshärden och rännan är ritade som en sammanhängande figur. De orangea prickarna markerar lägen för inmätta fragment av blästermunstycken. Skala 1: Tolkningsplan hus 57, med intilliggande dräneringsränna (ID 31355), härd (35869), lager 22798, vägglinje (ID 27051), grop (30510) och lervallen (ID 9553). Skala 1: Tolkningsplan hus 59, samt terrass 48. Ett urval av de kontexter som omnämns i texten är utritade med separata färger: lager 24599, stenpackningen 39849, lervallen 9553, rännan 31355, stenmur , stensamling 8135 och lager Skala 1: Profil över terrass 48. Skala 1: Plan över ID 35756, 36367, samt kokgropen ID Skala 1: Tolkningsplan hus 63, samt intilliggande yta med stolphål och härdar. Skala 1: Tolkningsplan, hus 56. Skala 1: Tolkningsplan, hus 43. Skala 1: Tolkningsplan, hus 44. Skala 1: Profil över kolningsgrop, ID Skala 1: Profil över brunn, ID Skala 1: Tolkningsplan terrass 49 och terrass 64. Skala 1: Lunda gård delområde B
