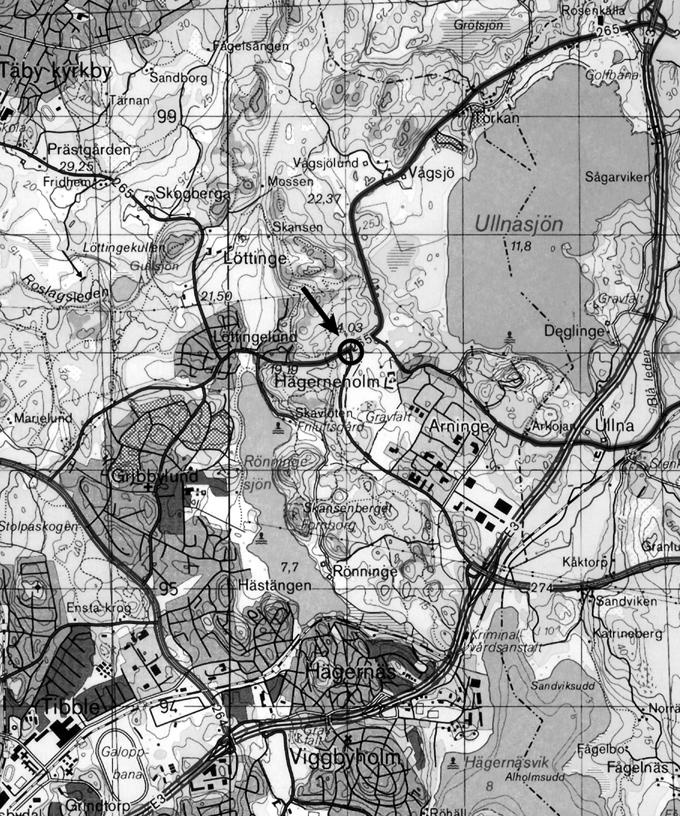

1 Figurbilaga till UV Mitt, Dokumentation av fältarbetsfasen 2001:1 Dnr Kart- och ritmaterial John Hamilton, Dag Hammar, Franciska Sieurin-Lönnqvist. Fyndteckningar Franciska Sieurin-Lönnqvist. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3. Fig. 1. Utdrag ur Topografiska kartans blad 10I Stockholm NO, med undersökningsområdet markerat. Skala 1: En gård från folkvandringstid i Arninge

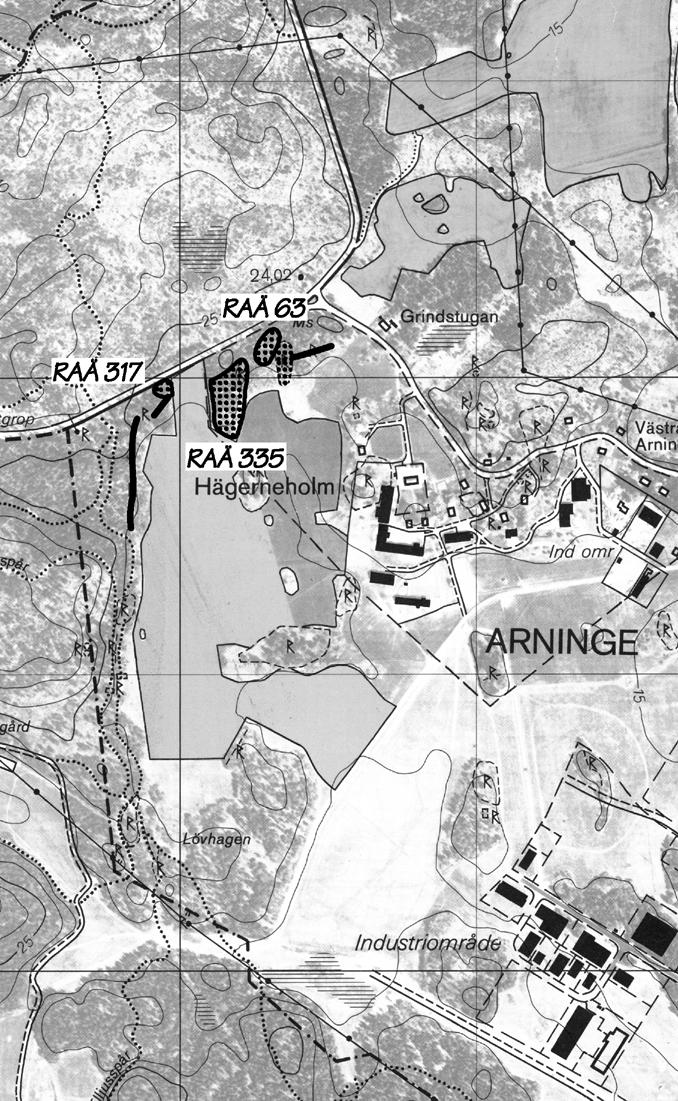

2 Fig. 2. Utdrag ur Ekonomiska kartans blad 10I 9g Arninge, edition 2 maj 1982, med undersökningsområdets utbredning markerat. Skala 1: En gård från folkvandringstid i Arninge 71

3 Fig. 3. Undersökningsschakt och exploateringsområde markerade på exploatörens grundkarta. Schakt 1 innehöll ett sammanhängande fornlämningsområde, RAÄ 335. Möjligen kvarligger mindre delar av fornlämningen nordväst om undersökningsområdet. I schakt 2 saknades fornlämningsindikationer. I schakt 3 och 4 fanns skadade rester av agrara lämningar, RAÄ 63, och i schakt 5 fanns agrara lämningar, RAÄ 317. Skala 1: En gård från folkvandringstid i Arninge

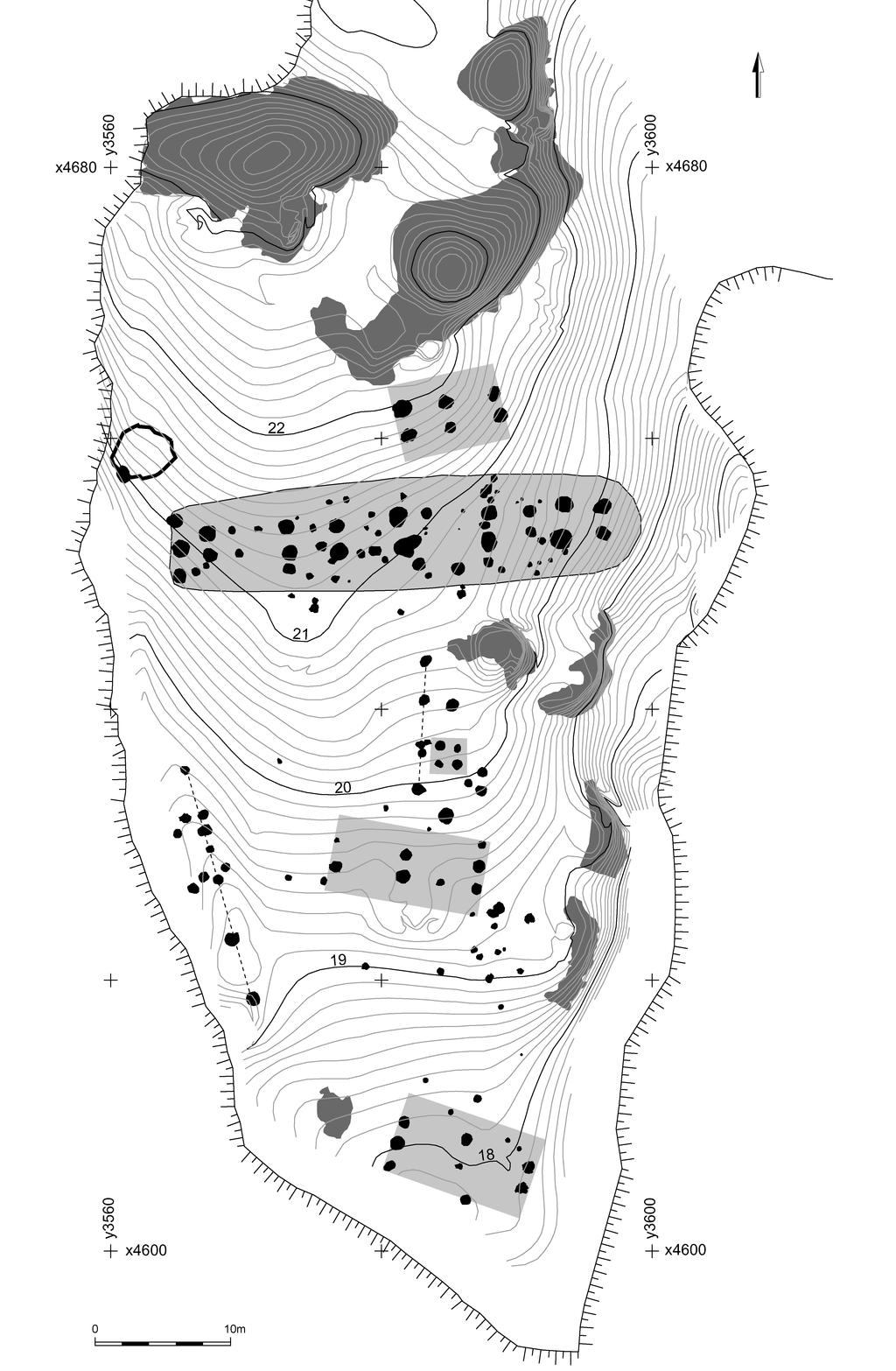

4 Fig. 4. Terrängmodell över boplatsområdet med ett urval av anläggningar. Terrängmodellen är framställd av LMV, Metria. Ekvidistans 0,1 m. Skala 1:400. En gård från folkvandringstid i Arninge 73

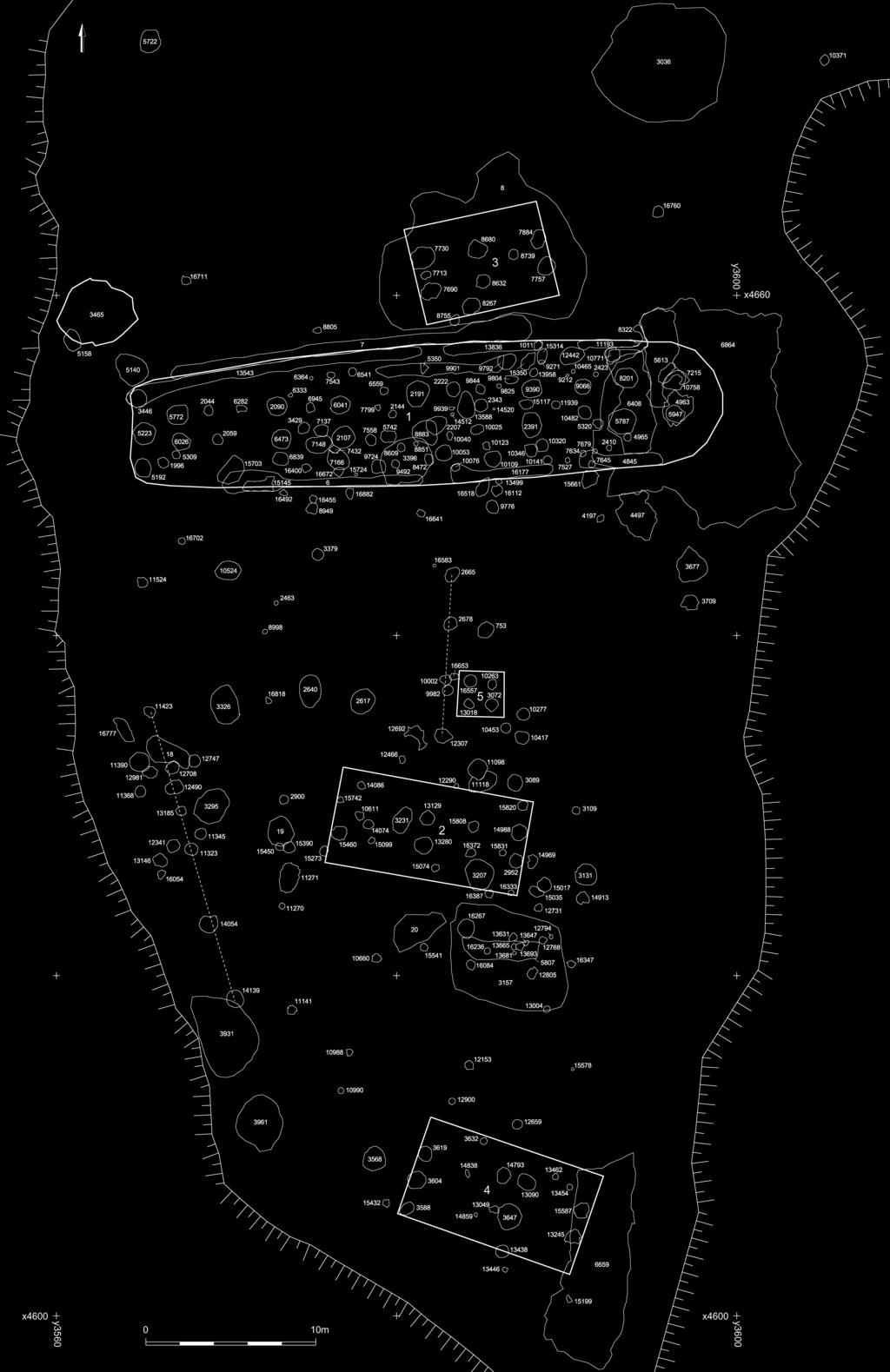

5 Fig. 5. Planöversikt över boplatsområdet med anläggningsnummer. Skala 1: En gård från folkvandringstid i Arninge

6 Fig. 6. Planöversikt över boplatsområdet med kulturlagernummer. Skala 1:200. En gård från folkvandringstid i Arninge 75

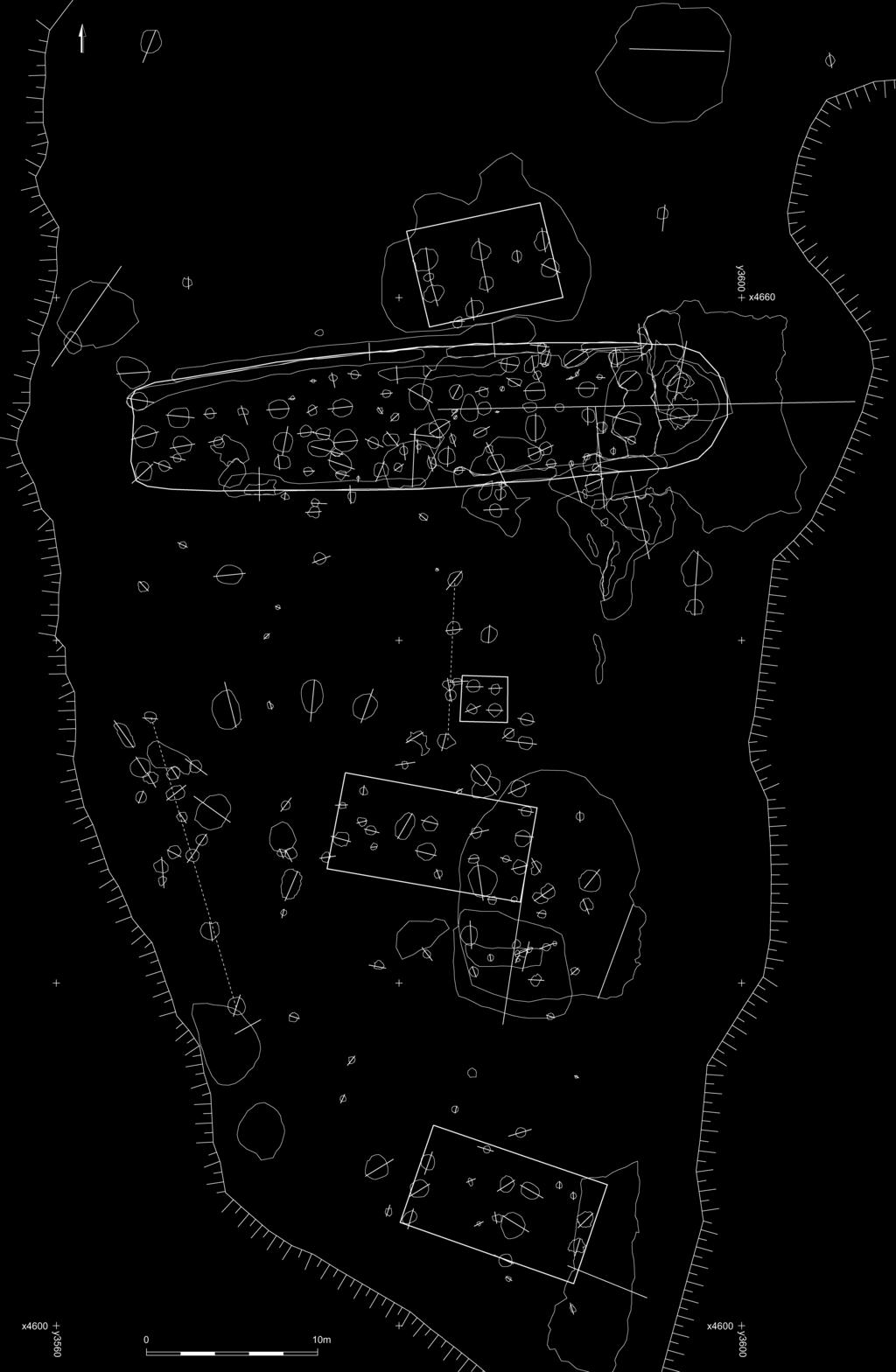

7 Fig. 7. Planöversikt över boplatsområdet med dokumenterade sektioner markerade. Skala 1: En gård från folkvandringstid i Arninge

8 Fig. 8. Boplatsen med tolkade anläggningar. Skala 1:200. En gård från folkvandringstid i Arninge 77

9 Fig. 9. Plan över konstruktioner med stenpackningar, delvis detaljutritade och delvis som begränsningslinjer. Hus och stolphål är markerade. Skala 1: En gård från folkvandringstid i Arninge

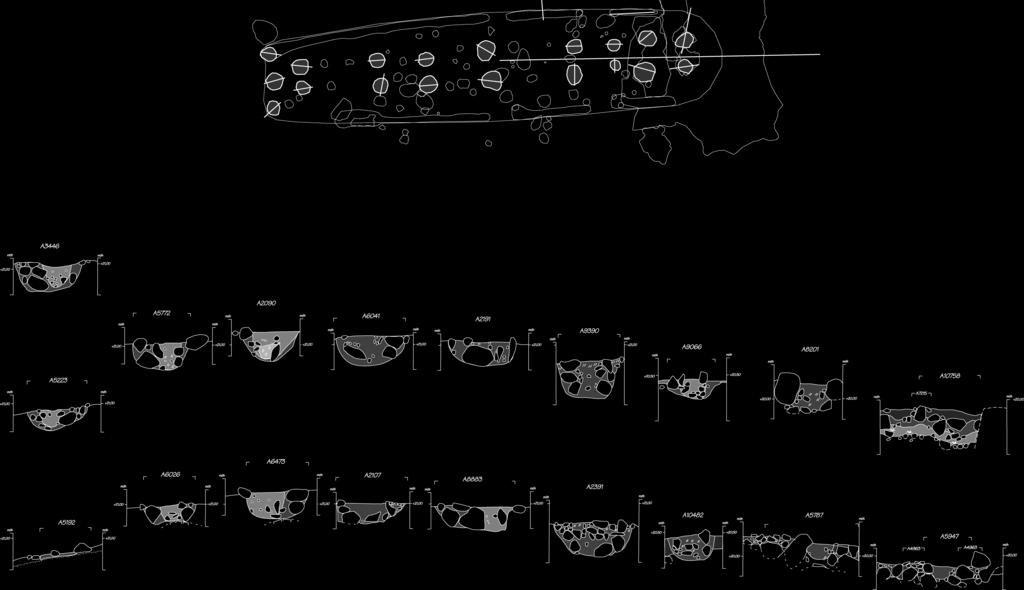

10 Fig. 10. Planutsnitt och ett urval av stolphålssektioner tillhörande hus 1. Övriga sektioner tillhörande hus 1, se fig. 11. Plan i skala 1:200, sektioner i skala 1:50. En gård från folkvandringstid i Arninge 79

11 Lagerbeskrivning till sektion över stenpackning A6804: 1 humös, grå, små stenar, grus och sand (fyndförande). 2 kulturpåverkad silt och sand med ställvis sot och kol (fyndförande). 3 opåverkad gul morän. 4 grå lera och grus. 5 kulturlager betående av sotfärgad silt. 6 kulturlager bestående av mörkt grå sand och silt med strimmor av sot och ljusare sand. 7 kulturlager bestående av kraftigt sotfärgad sand och silt med enstaka skärviga och skörbrända stenar. 8 sotfärgat infiltrationslager (grå silt). 9 brun humus. 10 lerblandad humus. Fig. 11. Sektioner tillhörande hus 1, dels genom den östra gaveln med stenpackning A6804, dels vinkelrätt genom norra långsidan med stenpackning A13836 och utanförliggande ränna A7 och dels längs med norra långsidans stenpackning A Skala 1: En gård från folkvandringstid i Arninge

12 Fig. 12. Planutsnitt och ett urval av stolphålssektioner tillhörande hus 2. Plan i skala 1:200, sektioner i skala 1:50. En gård från folkvandringstid i Arninge 81

13 Fig. 13. Planutsnitt och stolphålssektioner tillhörande hus 3. Plan i skala 1:200, sektioner i skala 1:50 82 En gård från folkvandringstid i Arninge

14 Fig. 14. Planutsnitt, ett urval av stolphålssektioner och sektion genom terrassering tillhörande hus 4. Plan i skala 1:200, sektioner i skala 1:50. En gård från folkvandringstid i Arninge 83

15 84 En gård från folkvandringstid i Arninge Fig. 15. Planutsnitt och stolphålssektioner tillhörande hus 5. Plan i skala 1:200, sektioner i skala 1:50.

16 Lagerbeskrivning till sektion över A3157 och A4019: 1 sandig/grusig humus. 2 humöst grus. 3 svagt humös silt, vag begränsning mot lager 1. 4 svagt humöst grus. 5 humös silt och grus. 6 humöst grus. 7 humös, kraftigt sotig silt, enstaka kolbitar. 8 humös silt och små stenar. 9 opåverkad morän. Fig. 16. Ett urval av anläggningssektioner från boplatsen. Överst en stolphålsrad från västra kanten av boplatsområdet, i mitten en stenpackning (A3157) som överlagrar ett kulturlager (A4019), underst till vänster en avfallsdeposition och underst till höger en utomhushärd. Skala 1:50. En gård från folkvandringstid i Arninge 85

17 Fig. 17. Plan- och sektionsritning av stensättning A3465. Brandlager och fynd är markerade på planritningen. A5158 har tolkats som ett stolphål. Planritning i skala 1:100, sektionsritning i skala 1: En gård från folkvandringstid i Arninge

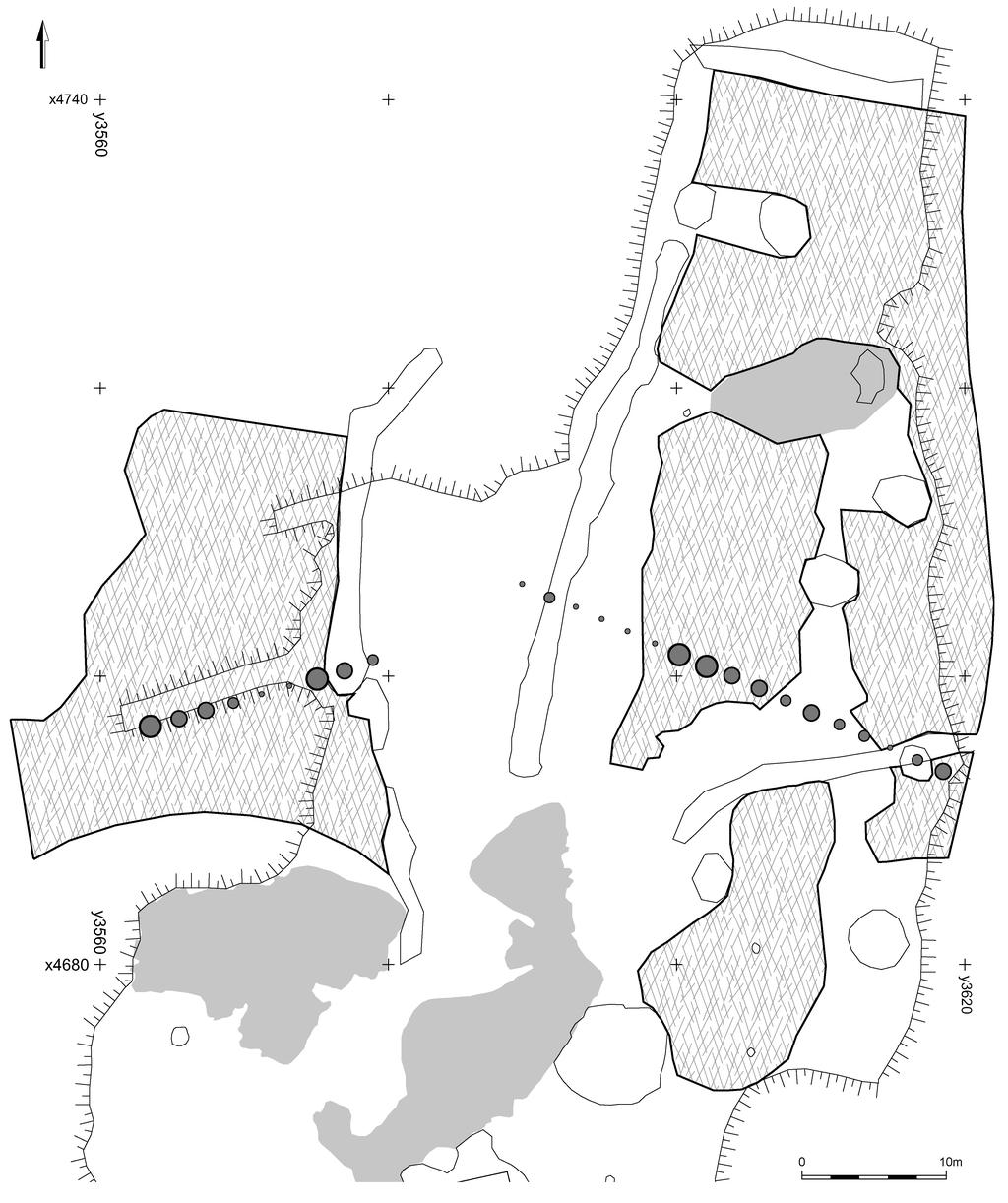

18 Fig. 18. Översikt över områden med agrara lämningar försedd med anläggningsnummer och sektioner. I bakgrunden exploatörens grundkarta. Skala 1: En gård från folkvandringstid i Arninge 87

19 Atmospheric data from Stuiver et al. Radiocarbon (1998); OxCal v3.3 Bronk Ramsey (1999); cub r:4 sd:12 prob usp[chron] Ua ±75BP Gr ±40BP Gr ±20BP Ua ±70BP Ua ±60BP Ua ±70BP St ±70BP Ua ±55BP Ua ±70BP Ua ±70BP Ua ±70BP Ua ±70BP 2000BC 1000BC BC/AD 1000AD 2000AD Kalenderår Fig. 19. Diagram med kronologiskt sorterade 14 C-prover (prover från tidigare undersökningar av RAÄ 335 är inkluderade). 88 En gård från folkvandringstid i Arninge

20 Fig. 20. Tolkad översikt över hela det undersökta fornlämningsområdet samt intilliggande fasta fornlämningar. Skala 1: En gård från folkvandringstid i Arninge 89

21 Fig. 21. Spridningsplan över fosfatprovtagning i två nivåer i hus 1. Överst i ytskiktet av ett kulturlager och nederst i ytskiktet av det opåverkade moränunderlaget. Fosfatgrader klassade enligt naturliga b rytpunkter. Skala 1: En gård från folkvandringstid i Arninge

22 Fig. 22. Spridningsplan över fosfatprovtagning i stolphålsfyllningar i hus 1 4. Fosfatgrader klassade enligt naturliga brytpunkter. Skala 1:400. En gård från folkvandringstid i Arninge 91

23 92 En gård från folkvandringstid i Arninge Fig. 23. Spridningsplan över fosfatprovtagning inom odlingsområdet. Fosfatgrader klassade enligt naturliga brytpunkter. Observera att punkternas storlek inte är proportionella mot fosfatvärdena. Skala 1:400.

24 Sammanställning av fosfatprover sorterade efter fosfathalt fosfathalt antal prover 16,0 Sammanställning av glödförlustprover sorterade efter humushalt Sammanställning av glödförlustprover sorterade efter humushalt 14,0 12,0 glödförlust (%) glödförlust (%) 10,0 8,0 6,0 4,0 2,0 0, antal prover Fig. 24. Diagram som visar fördelningen av fosfatvärden (överst) och glödförlust (nederst) för samtliga prover. En gård från folkvandringstid i Arninge 93

25 Jordprover Arninge RAÄ ,0 9,0 8,0 7,0 glödförlust (%) 6,0 5,0 4,0 3,0 2,0 1,0 0, fosfatgrader åker åkerimpediment prov från ytskikt Indelning av jordprover i Hus 1 Fig. 25. Punktdiagram som visar relationen mellan fosfathalt och glödförlust för de prover där båda dessa analyser har utförts. 94 En gård från folkvandringstid i Arninge

26 Figurförteckning 1. Utdrag ur Topografiska kartans blad 10I Stockholm NO, med undersökningsområdet markerat. Skala 1: Utdrag ur Ekonomiska kartans blad 10I 9g Arninge, edition 2 maj 1982, med undersökningsområdets utbredning markerat. Skala 1: Undersökningsschakt och exploateringsområde markerade på exploatörens grundkarta. Schakt 1 innehöll ett sammanhängande fornlämningsområde, RAÄ 335. Möjligen kvarligger mindre delar av fornlämningen nordväst om undersökningsområdet. I schakt 2 saknades fornlämningsindikationer. I schakt 3 och 4 fanns skadade rester av agrara lämningar, RAÄ 63, och i schakt 5 fanns agrara lämningar, RAÄ 317. Skala 1: Terrängmodell över boplatsområdet med ett urval av anläggningar. Terrängmodellen är framställd av LMV, Metria. Ekvidistans 0,1 m. Skala 1: Planöversikt över boplatsområdet med anläggningsnummer. Skala 1:200 (A3) Planöversikt över boplatsområdet med kulturlagernummer. Skala 1: Planöversikt över boplatsområdet med dokumenterade sektioner markerade. Skala 1:200 (A3) Boplatsen med tolkade anläggningar. Skala 1:200 (A3) Plan över konstruktioner med stenpackningar, delvis detaljutritade och delvis som begränsningslinjer. Hus och stolphål är markerade. Skala 1: Planutsnitt och ett urval av stolphålssektioner tillhörande hus 1. Övriga sektioner tillhörande hus 1, se fig. 11. Plan i skala 1:200, sektioner i skala 1:50 (A3) Sektioner tillhörande hus 1, dels genom den östra gaveln med stenpackning A6804, dels vinkelrätt genom norra långsidan med stenpackning A13836 och utanförliggande ränna A7 och dels längs med norra långsidans stenpackning A Skala 1:50 (A3) Planutsnitt och ett urval av stolphålssektioner tillhörande hus 2. Plan i skala 1:200, sektioner i skala 1: Planutsnitt och stolphålssektioner tillhörande hus 3. Plan i skala 1:200, sektioner i skala 1: Planutsnitt, ett urval av stolphålssektioner och sektion genom terrassering tillhörande hus 4. Plan i skala 1:200, sektioner i skala 1: Planutsnitt och stolphålssektioner tillhörande hus 5. Plan i skala 1:200, sektioner i skala 1: Ett urval av anläggningssektioner från boplatsen. Överst en stolphålsrad från västra kanten av boplatsområdet, i mitten en stenpackning (A3157) som överlagrar ett kulturlager (A4019), underst till vänster en avfallsdeposition och underst till höger en utomhushärd. Skala 1: Plan- och sektionsritning av stensättning A3465. Brandlager och fynd är markerade på planritningen. Planritning i skala 1:100, sektionsritning i skala 1: Översikt över områden med agrara lämningar försedd med anläggningsnummer och sektioner. I bakgrunden exploatörens grundkarta. Skala 1: Diagram med kronologiskt sorterade 14 C-prover (prover från tidigare undersökningar av RAÄ 335 är inkluderade) En gård från folkvandringstid i Arninge 95

27 20. Tolkad översikt över hela det undersökta fornlämningsområdet samt intilliggande fasta fornlämningar. Skala 1: Spridningsplan över fosfatprovtagning i två nivåer i hus 1. Överst i ytskiktet av ett kulturlager och nederst i ytskiktet av det opåverkade moränunderlaget. Fosfatgrader klassade enligt naturliga brytpunkter. Skala 1: Spridningsplan över fosfatprovtagning i stolphålsfyllningar i hus 1 4. Fosfatgrader klassade enligt naturliga brytpunkter. Skala 1: Spridningsplan över fosfatprovtagning inom odlingsområdet. Fosfatgrader klassade enligt naturliga brytpunkter. Observera att punkternas storlek inte är proportionella mot fosfatvärdena. Skala 1: Diagram som visar fördelningen av fosfatvärden (överst) och glödförlust (nederst) för samtliga prover Punktdiagram som visar relationen mellan fosfathalt och glödförlust för de prover där båda dessa analyser har utförts En gård från folkvandringstid i Arninge
