1 UV SYD RAPPORT 2002:2 ARKEOLOGISK FÖRUNDERSÖKNING Kv. Carl XI Norra 5 Skåne, Helsingborg, Kv. Carl XI Norra 5, RAÄ 42 Bengt Jacobsson Kv. Carl XI Norra 5 1

2 Riksantikvarieämbetet Avdelningen för arkeologiska undersökningar UV Syd Åkergränden 8, Lund Tel Fax Riksantikvarieämbetet UV Syd Rapport 2002:2 ISSN Kart- och ritmaterial Bo Bondesson Hvid Layout Anita Esping Bodén Tryck/Utskrift UV Syd, Lund, 2002 Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/3

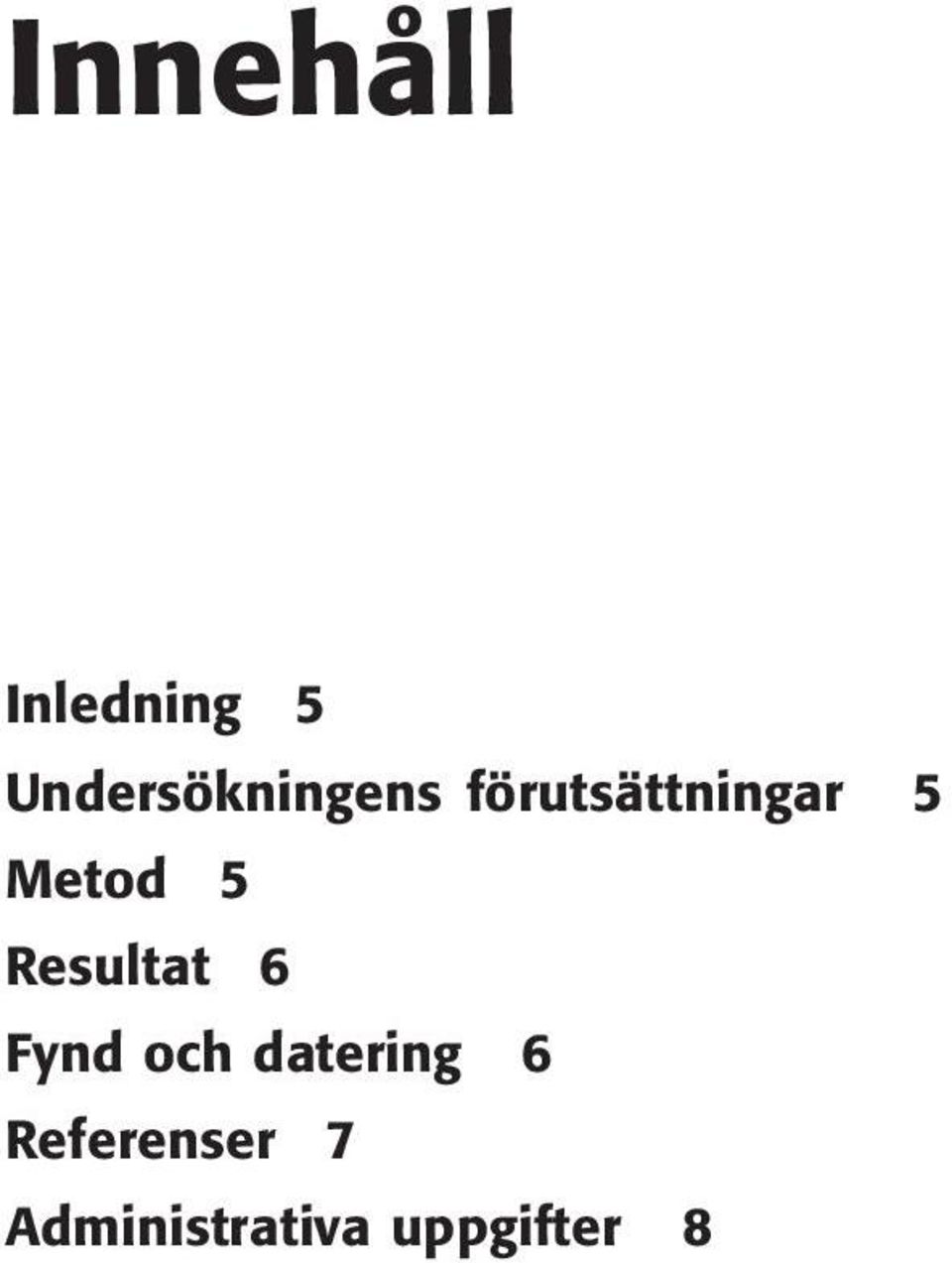

3 Innehåll Inledning 5 Undersökningens förutsättningar 5 Metod 5 Resultat 6 Fynd och datering 6 Referenser 7 Administrativa uppgifter 8

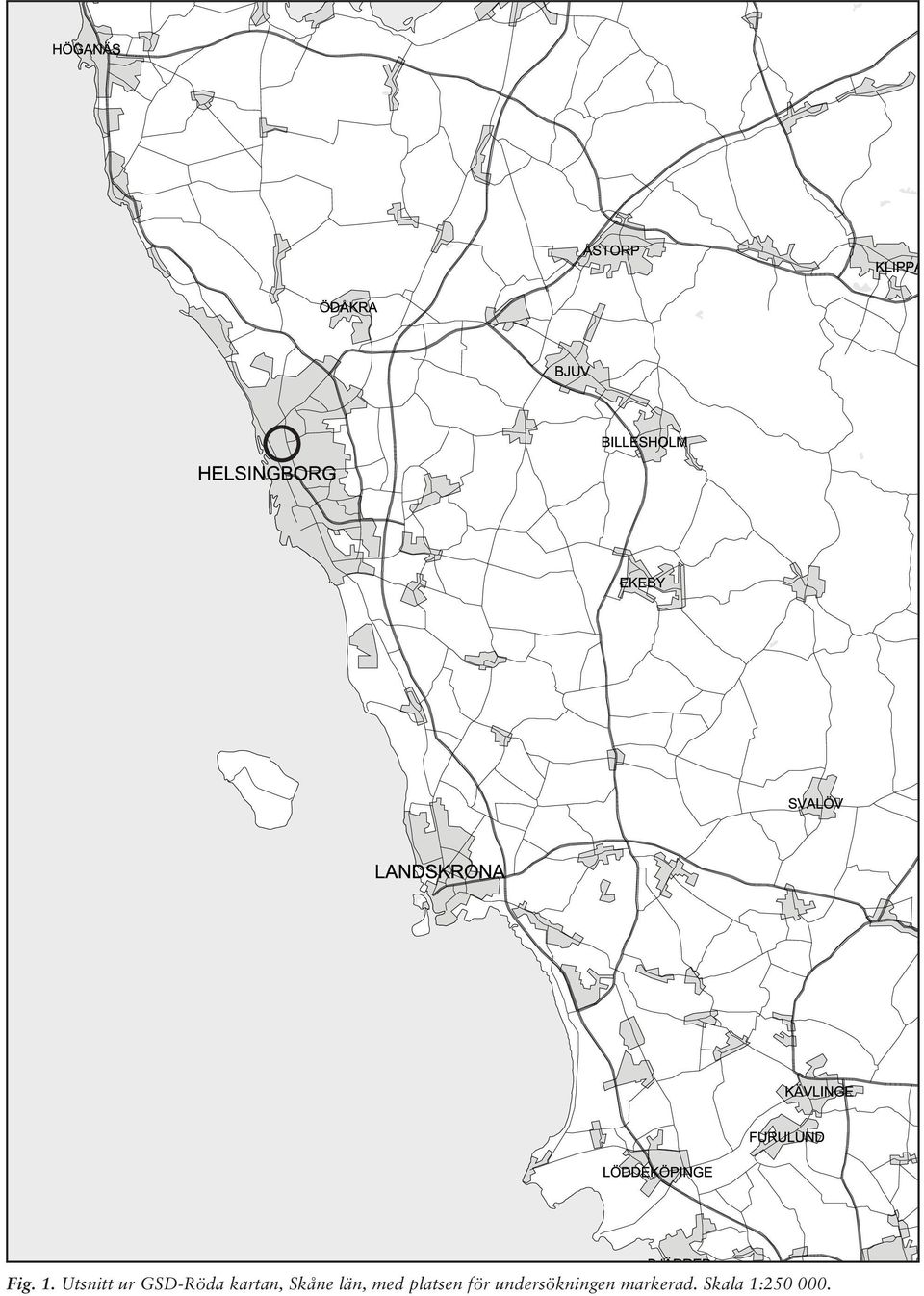

4 Fig. 1. Utsnitt ur GSD-Röda kartan, Skåne län, med platsen för undersökningen markerad. Skala 1: Kv. Carl XI Norra 5

5 Kv. Carl XI Norra 5 Bengt Jacobsson Inledning Med anledning av om- och tillbyggnad av biografen Röda Kvarn som är belägen i kv. Carl XI Norra 5 inom RAÄ 42 Helsingborgs stad (fig. 1 och 2), har Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Syd i Lund utfört en arkeologisk förundersökning. Ansvarig för fältarbetet var Bo Bondeson Hvid. Rapporten har utarbetats av Bengt Jacobsson. Uppdragsgivare var Vikingsbergs byggnads AB som också bekostat det arkeologiska arbetet. Undersökningens förutsättningar Kv. Carl XI Norra 5 är beläget inom RAÄ 42, Helsingborgs medeltida stadsområde, Helsingborgs sn. Vid tidigare undersökningar i kvarteret har medeltida och eftermedeltida lämningar av olika typ påträffats (Löfgren 1989 och Wihlborg 1992). Området som berördes av byggnationen bestod av två mindre ytor om sammanlagt ca 60 m 2 (fig. 3). Den ena ytan låg i portgången in till fastigheten, där en hissgrop skulle grävas (yta A). Den andra ytan låg intill befintlig fastighet inne på gården, där en ny byggnadsdel skulle grundläggas (yta B). Genom portgången löpte en djupt nedgrävd VA-ledning. Då denna grävts till sådant djup att någon ursprunglig lagerföljd inte bedömdes vara bevarad i portgången, skedde ingen övervakning av schaktningarna för yta A. De arkeologiska insatserna koncentrerades istället till nybyggnadsytan inne på gården (yta B). Metod Förundersökningen bedrevs som en schaktövervakning i samband med markingreppen. Påträffade konstruktioner mättes in och ritades för hand. Inmätningar gjordes i förhållande till närliggande befintlig bebyggelse. Höjder angavs i förhållande till gårdsplanen, som fick utgöra 0-plan. Kv. Carl XI Norra 5 5

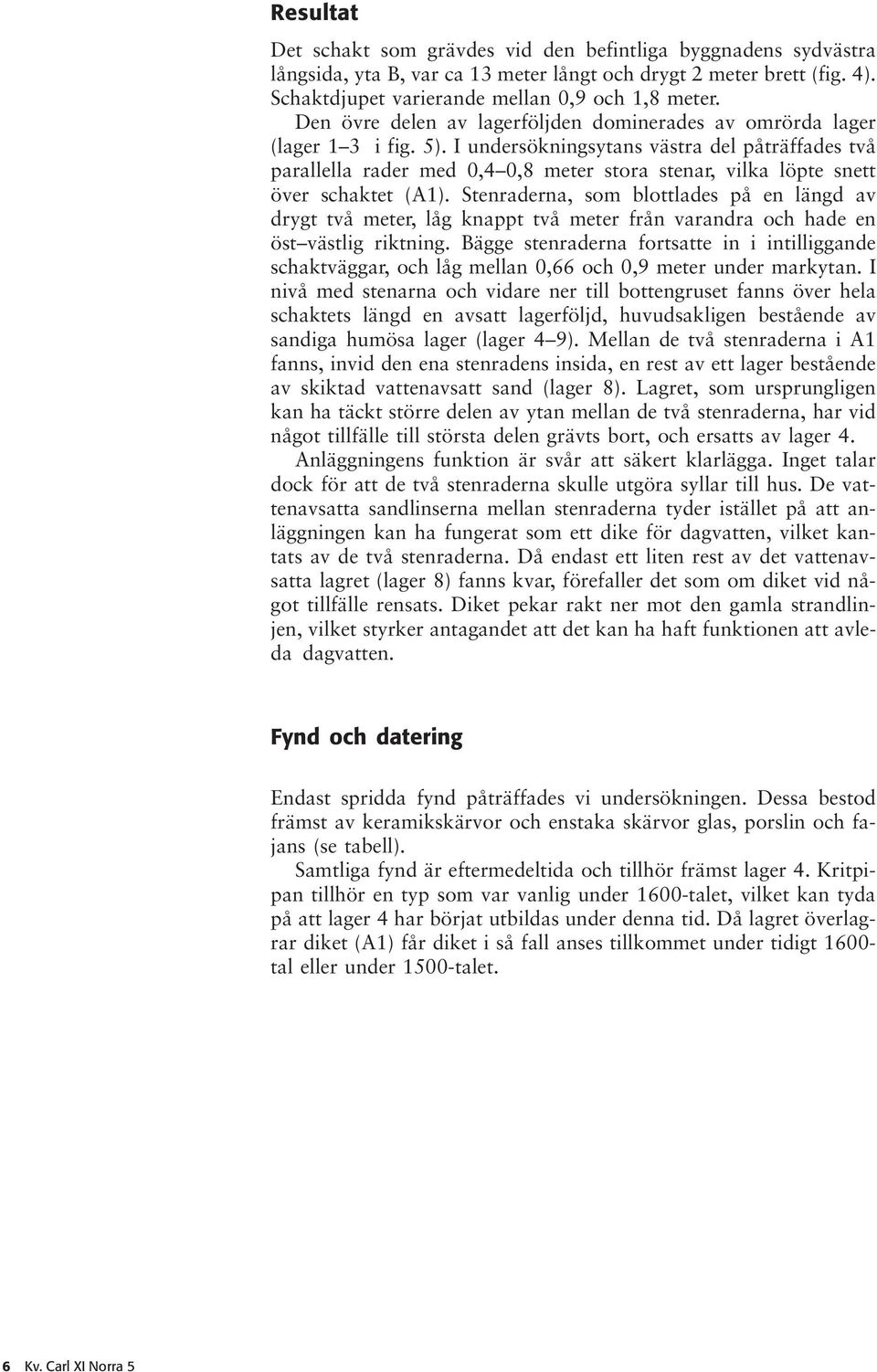

6 Resultat Det schakt som grävdes vid den befintliga byggnadens sydvästra långsida, yta B, var ca 13 meter långt och drygt 2 meter brett (fig. 4). Schaktdjupet varierande mellan 0,9 och 1,8 meter. Den övre delen av lagerföljden dominerades av omrörda lager (lager 1 3 i fig. 5). I undersökningsytans västra del påträffades två parallella rader med 0,4 0,8 meter stora stenar, vilka löpte snett över schaktet (A1). Stenraderna, som blottlades på en längd av drygt två meter, låg knappt två meter från varandra och hade en öst västlig riktning. Bägge stenraderna fortsatte in i intilliggande schaktväggar, och låg mellan 0,66 och 0,9 meter under markytan. I nivå med stenarna och vidare ner till bottengruset fanns över hela schaktets längd en avsatt lagerföljd, huvudsakligen bestående av sandiga humösa lager (lager 4 9). Mellan de två stenraderna i A1 fanns, invid den ena stenradens insida, en rest av ett lager bestående av skiktad vattenavsatt sand (lager 8). Lagret, som ursprungligen kan ha täckt större delen av ytan mellan de två stenraderna, har vid något tillfälle till största delen grävts bort, och ersatts av lager 4. Anläggningens funktion är svår att säkert klarlägga. Inget talar dock för att de två stenraderna skulle utgöra syllar till hus. De vattenavsatta sandlinserna mellan stenraderna tyder istället på att anläggningen kan ha fungerat som ett dike för dagvatten, vilket kantats av de två stenraderna. Då endast ett liten rest av det vattenavsatta lagret (lager 8) fanns kvar, förefaller det som om diket vid något tillfälle rensats. Diket pekar rakt ner mot den gamla strandlinjen, vilket styrker antagandet att det kan ha haft funktionen att avleda dagvatten. Fynd och datering Endast spridda fynd påträffades vi undersökningen. Dessa bestod främst av keramikskärvor och enstaka skärvor glas, porslin och fajans (se tabell). Samtliga fynd är eftermedeltida och tillhör främst lager 4. Kritpipan tillhör en typ som var vanlig under 1600-talet, vilket kan tyda på att lager 4 har börjat utbildas under denna tid. Då lagret överlagrar diket (A1) får diket i så fall anses tillkommet under tidigt tal eller under 1500-talet. 6 Kv. Carl XI Norra 5

7 Fyndlista F nr Lager Sakord Material Antal Vikt 1 4 B:II 4 Keramik B:II 4 Keramik Fajans Porslin Kritpipa Glas Bränningsstöd Keramik Kakel Keramik B:II 4 Keramik Slagg Slagg Järnklump Järn Referenser Löfgren, A Rapport. Kv. Karl XI norra 2, Helsingborg, Skåne Riksantikvarieämbetet UV Syd. ATA. Rapport dnr 5793/88. Löfgren, A Skåne, Helsingborg, kv. Karl XI norra 18, RAÄ 42. Förundersökning medeltid. Riksantikvarieämbetet UV Syd, rapport 1994:48. Wihlborg, A Rapport. Karl XI norra 9 16, Helsingborg, Fornlämning 42, Skåne och Riksantikvarieämbetet UV Syd. ATA. Rapport dnr 2018/82 och 247/85. Kv. Carl XI Norra 5 7

8 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr och datum för beslutet: , Projektnummer: Undersökningstid: augusti 2000 Personal: Bo Bondesson Hvid och Bengt Jacobsson. Exploateringsyta: ca 60 m 2. Undersökt yta: 30 m 2. Läge: Ekonomiska kartan, blad 3C 3b, Helsingborg. Koordinatsystem: Inmätningen gjord efter befintlig bebyggelse. Koordinater för undersökningsytans sydvästra hörn: x 6217,3 y 1306,4. Höjdsystem: Höjdvärdena angivna med utgångspunkt från befintlig markyta. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm: 1 planritning i skala 1:40, 1 profilritning i skala 1:40 och 1 plankarta i skala 1:200. Fynd: Fnr 1 11, inlämnade till Lunds Universitets historiska museum (LUHM). LUHM nr: Kv. Carl XI Norra 5

9 Kv. Carl XI Norra 5 9 Fig. 2. Översikt över Helsingborg med undersökningsområdet i kv. Carl XI markerat.

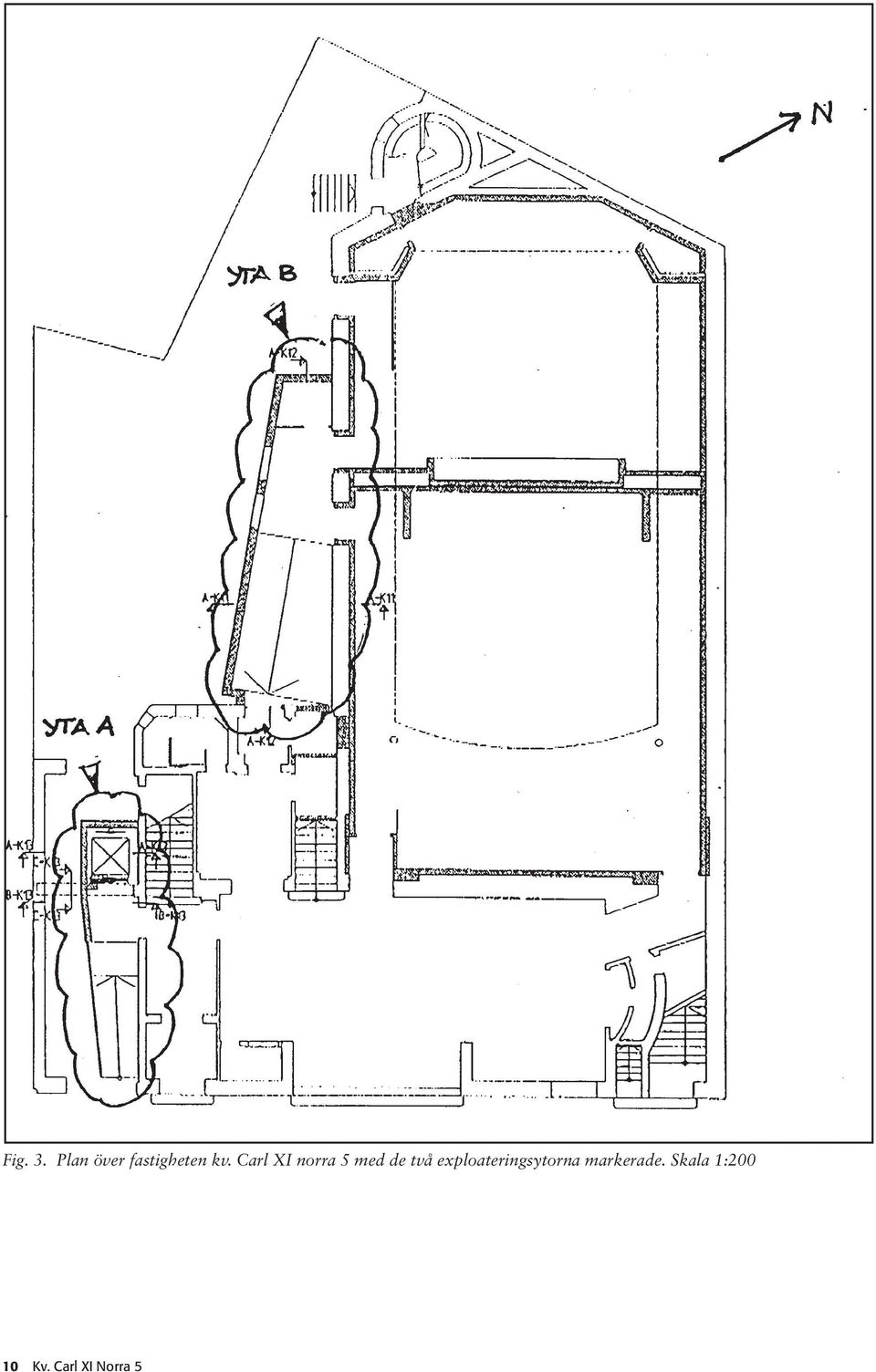

10 Fig. 3. Plan över fastigheten kv. Carl XI norra 5 med de två exploateringsytorna markerade. Skala 1: Kv. Carl XI Norra 5

11 Fig. 4. Plan över undersökningsyta B. Lagerbeskrivning: 1. Bärlager. 2. Lerig humös sand. 3. Brun lera. 4. Lerig humös sand. Mörkare än L2. 5. Som L4 med ljusa sandlinser. 6. Svagt humös sand med tegelkross. 7. Sandig lera med kolstänk. 8. Skiktad vattenavsatt sand. 9. Grusig sand med tegel och slagg. 10. Steril grusig sand. Fig. 5. Profil åt söder vid undersökningsyta B. Kv. Carl XI Norra 5 11
