Maskinorienterad Programmering LP2-2017/2018

Transkript

1 Maskinorienterad Programmering LP2-2017/2018 Syften, målsättningar, kurslitteratur och genomförande Översikt av laborationer Introduktion till ARM-processorn och till laborationssystemet 1

2 Kursens hemsida kan nås via Ping-Pong... 2

3 Kursens placering i utbildningsutbudet Ingenjörskompetens och forskningsförberedelse Datorarkitekturkurser Operativsystem Realtidssystem Datorsystemteknik Datastukturer Datakommunikation Parallellprogrammering Software Engineering Fundamentals Grundläggande datorteknik Objektorienterad programmering (Java) 3

4 Kurslitteratur Någon lämplig bok om C exempelvis: "Vägen till C", Bilting/Skansholm "C från början", Skansholm, "The C-programming language", Kernighan/Ritchie Bra bok om ARM-processorn vi använder dock EJ obligatorisk... Presentationsmaterial från föreläsningar och övningar Arbetsbok teori och övningar (Cremona) Laborations PM delas ut, även OnLine Quick guide en typ av formelsamling delas ut, får användas vid tentamen. ABSOLUT INGA ANTECKNINGAR I HÄFTET 4

5 Resurser elektroniska dokument 5

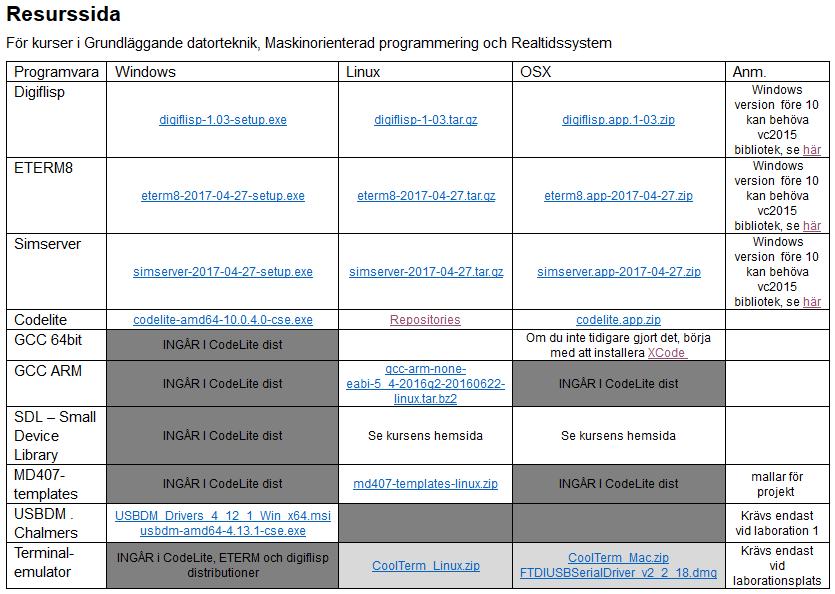

6 Resurser programvara 6

7 Genomförande Laborationer Kodnings-/simuleringsövningar Föreläsningar och demonstrationsövningar Vecka Laborationsöversikt (1) Terminalövning: test och felavhjälpning i assemblerprogram (2) Introduktion till maskinnära C, synkronisering och tidmätning (3) Grafisk display och keypad (4) Undantagshantering (5) Applikationsprogrammering 7

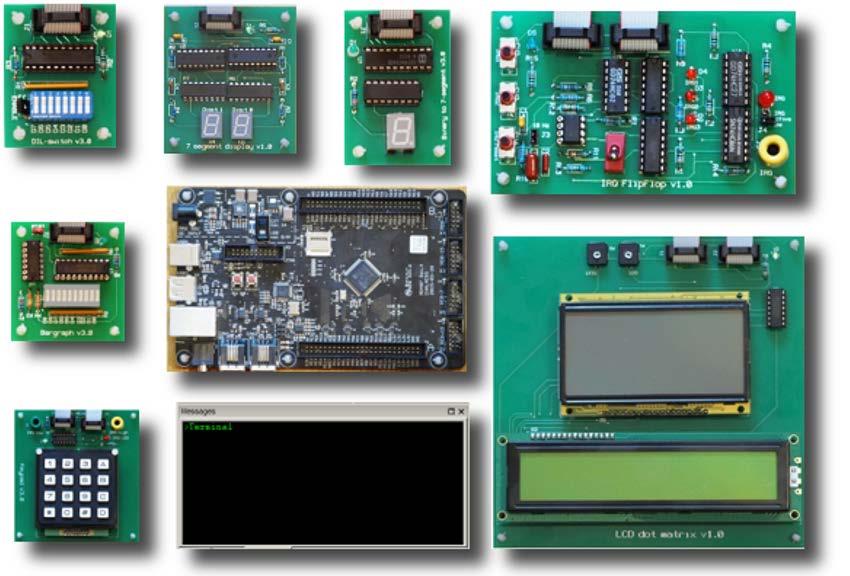

8 Laborationssystem 8

9 Inför laborationerna Laborationerna måste vara väl förberedda innan laborationstillfället Utveckling och test görs med simulatorer Använd kodnings-/simuleringsövningar och hemarbete för förberedelserna CodeLite, GCC, ETERM8 och SimServer finns på kursens resurssida, hämta och installera omgående OBS: Laborationerna börjar i läsvecka 3 ANMÄL ER SENAST ONSDAG LV2 (via kursens hemsida i PingPong) 9

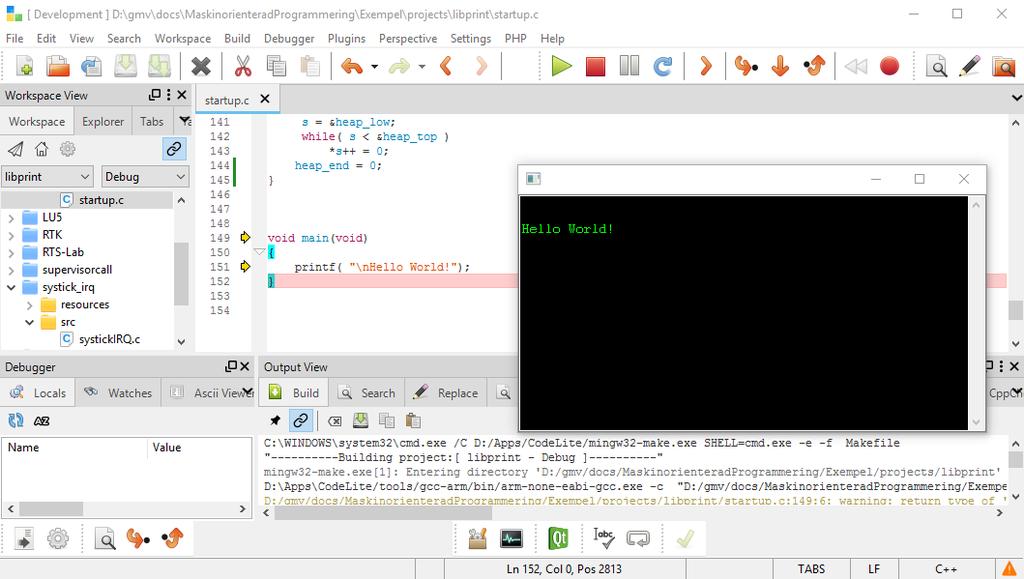

10 Introduktion till ARM-processorer Ur innehållet: En kort historik ARM/Thumb, dagens arkitektur Utvecklingssystemet - arbetsredskap... ETERM8, GCC, GDB och CodLite Ett enkelt assemblerprogram Ett enkelt C-program 10

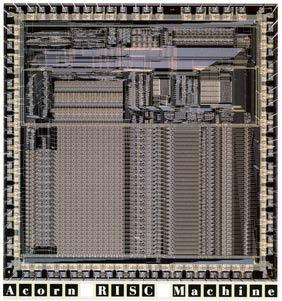

11 ARM Tidiga datorer 1979 Acorn Computers Acorn System 1 (MOS 6502 ) BBC micro 8-bitars (MOS6502-processor, 2 MHz) Mer än 1,5 miljon sålda enheter Mer än 1,5 miljon sålda enheter 11

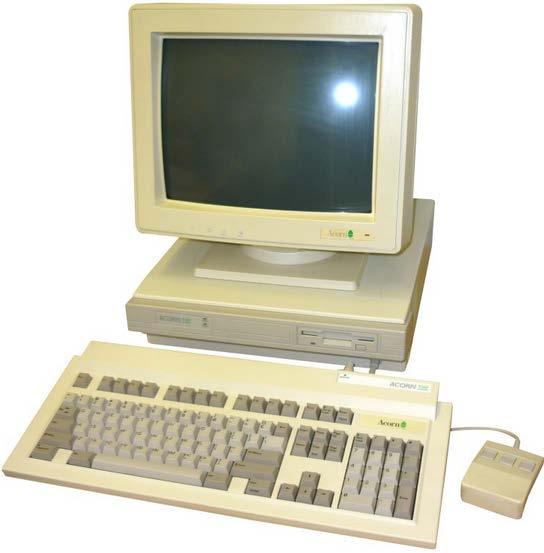

12 Archimedes 32-bitars (ARM1-processor, 8 MHz) 12

13 R260 ARM3-processor, 30 MHz 16MB minne 13

14 1992 Apple Newton ARMv3 arkitektur ARM610 processor transistorer 33 MHz 14

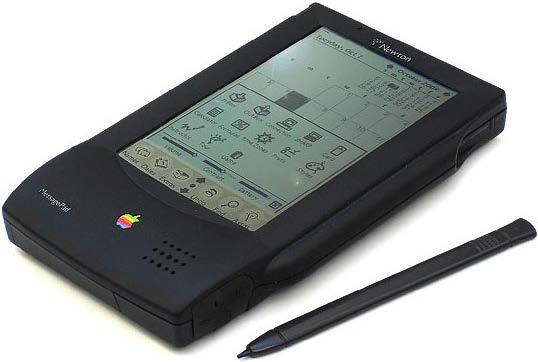

15 1996 RISC arbetsstation StrongARM-processor, 233 MHz 15

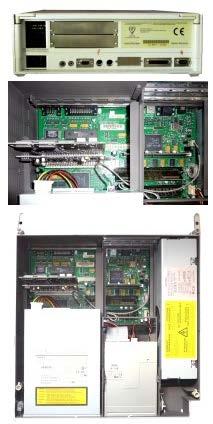

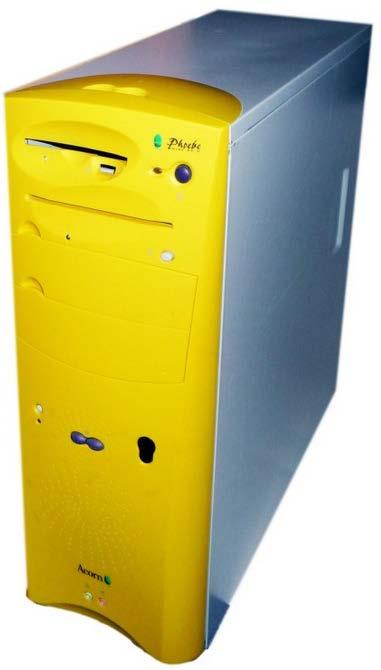

16 Referenskonstruktioner - ingen serieproduktion Fast NC Desklite Acorn Stork Notebook Phoebe 16

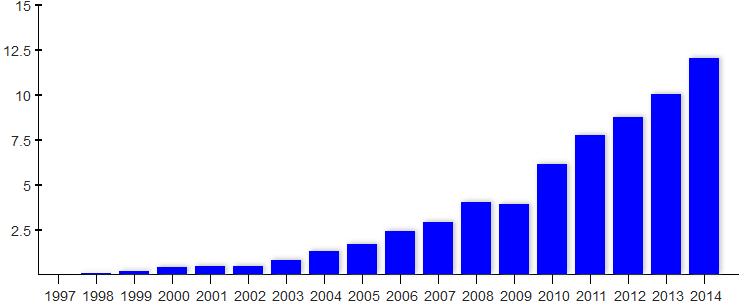

17 ARM - Licensierad IP En lång rad företag använder i dag ARM-arkitektur på licens i sina produkter: AMD, Applied Micro, Broadcomm, Caldexa, Freescale (numera NXP) Huawei, IBM, Infineon, Intel, Renesas, Rockchip, Samsung, STMicroelectronics Antal miljarder sålda enheter baserade på ARM

18 ARM i dagens konsumentprodukter 18

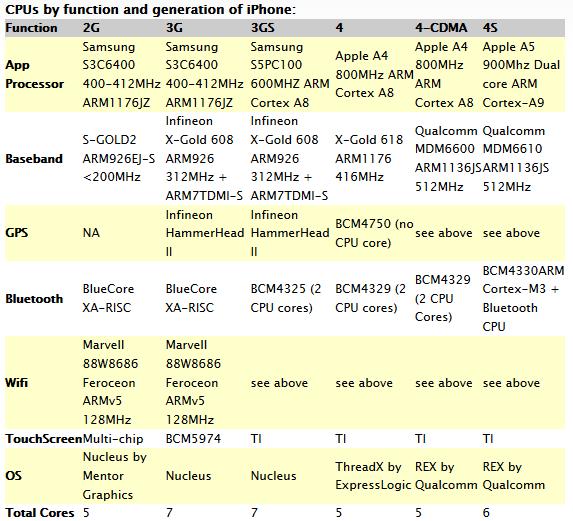

19 ARM i Apple iphone (2010) 19

20 ARM/Thumb Instruktionsuppsättningar 20

21 Registeruppsättning och adresseringsmetoder 21

22 Assemblerprogrammering 22

23 Assemblerprogrammets struktur; exempel Specifikation Registerallokering Implementering 23

24 Assemblerspråkets element ALLA textsträngar är context -beroende Mnemonic, ett ord som om det förekommer i instruktionsfältet tolkas som en assemblerinstruktion ur processorns instruktionsuppsättning. Mot varje sådan mnemonic svarar som regel EN maskininstruktion. Assemblerdirektiv, ett direktiv till assemblatorn. Symboler, textsträng. Ska bara förekomma i symbol- eller operand- fälten, I symbolfältet ska dessa alltid avslutas med : (kolon) Direktiv och mnemonics är inte reserverade ord i vanlig bemärkelse utan kan till exempel också användas som symbolnamn 24

25 Översättning av assemblerprogram 25

26 Programutveckling i C och assembler 26

27 Översättning av C och/eller assemblerprogram 27

28 Kompilatorkonventioner Regler för hur data kommuniceras mellan funktioner, registeranvändning 28

29 Kursens syften och målsättningar Kursens syften är att vara en introduktion till konstruktion av små inbyggda system och att ge en förståelse för hur imperativa styrstrukturer översätts till assembler att ge en förståelse för de svårigheter som uppstår vid programmering av händelsestyrda system med flera indatakällor. Centrala målsättningar är att kunna: skriva enkla C-program med användande av programspråkets datatyper och styrstrukturer beskriva motsvarigheten i assembler till typiska programstrukturer i C. utnyttja de i kursen använda verktygen för programutveckling på ett adekvat sätt medverka vid konstruktion och programmering av enkla inbyggda system med givna komponenter konstruera system innefattande olika typer av undantag (interna undantag, avbrott, återstart) beskriva och exemplifiera några olika typer av digitala kringkomponenter och deras användning. 29
