1 Skyltprogram för lokaler och fastigheter

2 Dokumentnamn: Revision: Skyltprogram 1.0 Dokumenttyp: Dokumentnummer: Riktlinje 2018/01144 Detta dokument gäller för: ela Region Blekinge, exlusive Blekingetrafiken. Dokumentansvarig: Madeleine Flood Funktionsområde: Kommunikation Beslut av: Regiondirektör Beslut datum: Nästa revidering:

3 program Innehållsförteckning Bakgrund Nya skyltar visar vägen Ansvar och genomförande Offentlig vårdgivare rivata vårdgivare Dottervarumärken lanering av skyltning Tillfällig skyltning Skyltprogram inomhus Skylttyper Layout Text lacering av skyltar Skyltprogram utomhus Skylttyper Layout Text lacering av skyltar Anteckningar

4 Bakgrund De flesta som besöker Region Blekinge gör det för att de söker vård och kan känna oro och osäkerhet inför besöket. En bra och enhetlig skyltning skapar trygghet och ger också en positiv bild av Region Blekinge och dess verksamheter. Skyltningen ska ledsaga patienten eller besökaren hela vägen, från parkeringsplats eller busshållplats, till målet för besöket. Skyltning har en avgörande betydelse för om en lokal uppfattas som tillgänglig eller inte. Enligt lan- och bygglagen ska alla offentliga lokaler vara handikappanpassade och den nationella handlingsplanen för handikappolitiken i Sverige har slagit fast att alla offentliga lokaler ska göras tillgängliga för personer med funktionsnedsättning. Bra skyltning kommer inte bara personer med funktionsnedsättning till godo, utan är en hjälp för alla patienter, besökare och personal. Styrande dokument och mål Styrande dokument inom kommunikation, funktionsnedsättningar, lagar och föreskrifter inom området är styrande för dessa riktlinjer. Följande mål har varit vägledande för utformningen av skyltprogrammet: Det ska vara lätt för våra besökare att hitta rätt. Skyltarna ska vara enkla och tydliga. Det ska finnas så få skyltar som möjligt. Skyltprogrammet har utformats utifrån kraven på att offentliga lokaler ska vara tillgängliga för personer med funktionsnedsättning. Arbetssätt Arbetet har bedrivits i flera arbetsgrupper, en operativ arbetsgrupp, en intern referensgrupp och en extern referensgrupp bestående av representanter från handikapporganisationer i Blekinge. Val av typsnitt, storlek på text, reliefers höjd, färger med mera är testade och godkända av funktionshindrade. De rekommendationer som finns i detta program ska därför inte frångås utan starka skäl. Nya skyltar visar vägen Region Blekinges skyltprogram ska tillämpas i lokaler där man bedriver vård i Region Blekinges regi. Skyltningen ska utgå från de speciella förutsättningar och de behov som patienter och besökare kan tänkas ha. Informera redan i kallelsen En bra skyltning leder patienten eller besökaren till sitt mål. Var börjar han eller hon att leta efter sitt mål, vid vägen, sittandes i bilen, vid parkeringsplatsen, busshållplatsen eller vid tågstationen? Ge gärna en detaljerad beskrivning i kallelsen vart patienten ska ta vägen. Målpunkter hjälper besökaren på Blekingesjukhuset För att hitta rätt inom Blekingesjukhuset behöver patienten bara veta vilken verksamhet eller huvudverksamhet och byggnad han eller hon ska besöka. Sedan hittar man med hjälp av målpunkter och hänvisningsskyltar fram till och från verksamheten: Vid huvudentrén och orienteringstavlan väljer man målpunkt. Vid målpunkten väljer man våningsplan. Vid våningsplanet väljer man verksamhet. 4

5 Ansvar och genomförande Offentlig vårdgivare Regionservice tillsammans med verksamheten planerar skyltningen utifrån sina patienters och besökares behov. Ansvar för skyltning vid ny- och omfattande ombyggnation Regionservice ansvarar för skyltningen vid all ny- och omfattande ombyggnation: i allmänna utrymmen från entréhallar fram till ingången till respektive mottagning, avdelning eller enhet inom den mottagning, avdelning eller enhet som berörs av byggnationen på utvändiga skyltar, till exempel orienteringstavlor. Kostnader för skyltning tas ur projektbudget. Ansvar för skyltning vid övriga verksamhetsförändringar Verksamheten ansvarar och står för kostnaden gällande skyltningen vid övriga verksamhetsförändringar som kräver nyskyltning i allmänna utrymmen från entréhallar fram till ingången till respektive mottagning, avdelning eller enhet inom den egna mottagningen, avdelningen eller enheten som berörs av verksamhetsförändringen på utvändiga skyltar, till exempel orienteringstavlor. Chefen ansvarar för: att skyltprogrammet följs beställning av och kostnader för nya skyltar att underhåll sker att medarbetare får kunskap om skyltprogrammet. rojektering av nya skyltar bör göras parallellt med övrig projektering vid ny-, om- och tillbyggnad av lokaler. För att få sätta upp vissa utvändiga skyltar krävs byggnadslov. Kontakta byggnadsnämnden på orten. För mer information och beställning av skyltar kontakta Regionservice. rivata vårdgivare rivata vårdgivare som har avtal med Region Blekinge ansvarar och står för kostnaden för in- och utvändig skyltning. Dottervarumärken Blekingetrafiken är dottervarumärke till Region Blekinge och har därför en egen varumärkesmanual/ grafisk profil. Av denna profil ska framgå att Blekingetrafiken i sin skyltning säkerställer att de följer skyltningsanvisningar för dottervarumärken (Region Blekinges varumärkesmanual, sidan 22-24). lanering av skyltning En bra skyltning kräver noggrann planering. ur ser patientens eller besökarens väg till lokalen ut? Var kan missförstånd uppstå? Lokaler har olika förutsättningar. Det finns verksamheter som har mycket få besökare från allmänheten, men det är viktigt att tänka på att lokalen också är en arbetsplats, där ett funktionshinder inte ska vara ett hinder för anställning. Varje verksamhet bedömer behovet av skyltning i de egna lokalerna. Tillfällig skyltning Ibland kan det behövas skyltar som visar och leder till verksamheter som ska finnas under en begränsad tid. Dessa skyltar ska följa Region Blekinges riktlinjer för skyltning. 5

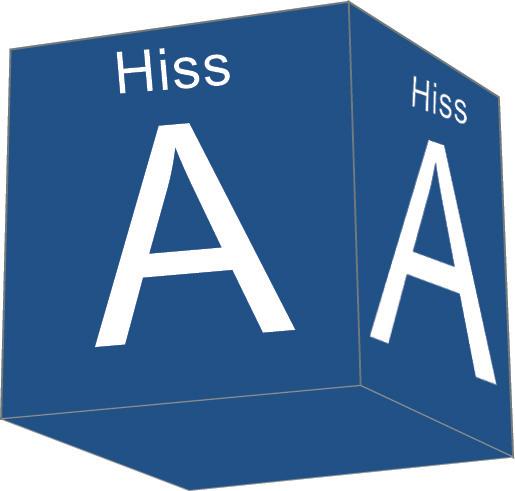

6 Skyltprogram inomhus Ledstråk För att underlätta för gravt synsvaga och blinda patienter ska det i huvudentréer och entréer finnas ledstråk fram till personlig service (reception eller informationsfunktion). Ledstråk markeras i golvet med hjälp av kontrasterande färg och ytstruktur. Skylttyper Orienteringstavla: Målpunkt: Skylt vid personhiss: Taktil hisskylt: Skylt i hisskorg: änvisningsskylt: Verksamhetsskylt: Kompletterande skylt: änvisningsstavla: usskylt i kulvert: Rumsskylt: En tavla som visar vilka verksamheter och viktiga funktioner som finns inom byggnaden eller byggnaderna. En kub i tak som visar målpunkten. En taktil tavla som visar vilka avdelningar och verksamheter som finns på de olika våningsplanen. En kompletterande hisskylt med taktil text och blindskrift. En taktil tavla med blindskrift i personhiss som visar vilka avdelningar och verksamheter som finns på de olika våningsplanen. issens manöverpanelen ska vara taktil. En skylt som visar vägen med hjälp av text och riktningspil. En skylt som visar en verksamhet och som är avsedd att läsas på längre avstånd. En taktil skylt med samma information som verksamhetsskylten eller hänvisningsskylten och som är avsedd att läsas på nära håll. En taktil tavla som visar vägen till de olika verksamheterna med hjälp av text och pilar. En skylt som markerar husbyggnad i kulvert. En skylt som visar rummets funktion och som kan kompletteras med namnskylt. Symbol eller serviceskylt: En skylt som visar rum med viss funktion med hjälp av enkla symbolbilder. Symbolbilderna ska följa svensk standard. Detaljerad beskrivning av skyltarna, se bilaga! 6

7 äls ovägen CYKL. Orienteringstavla I sjukhusets entréhallar ska det finnas stora orienteringstavlor med information om vilka verksamheter och viktiga funktioner som finns inom byggnaden eller byggnaderna. Verksamheterna ska grupperas i bokstavsordning under Avdelningar och mottagningar och Övriga verksamheter. Tavlans plats ska markeras tydligt på översiktskartan. Det ska framgå av orienteringstavlan vilken av sjukhusets målpunkter, trapphus eller hissar man först ska gå till, för att sedan ledas vidare till verksamheten. Avdelningar och mottagningar Blekingesjukhuset Karlskrona Övriga verksamheter Verksamhet Gå mot iss Verksamhet Gå mot iss Verksamhet Gå mot iss Verksamhet Gå mot iss Verksamhet Gå mot iss Akutmottagning A Allergimottagning B Arbetsterapi D Barn- och ungdomsplanet I BB D Blodcentral I Dagkirurgisk avdelning us 13 A Diabetesmottagning us 32 Dialysavdelning C Dietistmottagning us 32 Fotvård E 35 Vårdskolevägen Akutvägen Akutvägen Akutvägen F A B I F D G Lasarettsvägen E C A Andaktsrum B Apotek B Blekingetrafiken us 4 Cafeteria I Föreläsningssal B B Akutvägen 24 äls ovägen Gamla in fartsvägen 31 stigning för tågresenärer Sunnavägen W J Bättring svägen 4 vägen Frisk 33 9 Jourcentral 10 Bättring svägen Lasarettsvägen arkeringshus Krutviksvägen Wämö center entré, reception, ca fé Tavlans plats Avstigning för tågresenärer Ekorrvägen Sunnavägen Målpunkt Målpunkterna märks ut med väl synliga blå kuber som hänger ner från taket. Kuberna märker ut respektive målpunkt (hiss och trappa) med bokstaven skriven i vitt på kubens fyra sidor. Målpunkt Skylt vid personhiss Vid målpunkten och personhissen ska det finnas en taktil skylt där man kan se vilka avdelningar och verksamheter som finns på de olika våningsplanen. Entréplanet markeras med grön bakgrund. Skylt finns vid hissen på alla våningsplan. är markeras de verksamheter som finns på planet med blå bakgrund. 6 Kirurgmottagning 5 Kvinnoklinik 5 Gynekologi avdelning 35 4 Infektions- och hudklinik 3 Barn- och ungdomsmedicin 2 Akutmottagning 2 Ögonmottagning 1 Entréplan Skyltar vid personhiss issb lan 2 6 Kirurgmottagning 5 Kvinnoklinik 5 Gynekologi avdelning 35 4 Infektions- och hudklinik 3 Barn- och ungdomsmedicin 2 Akutmottagning 2 Ögonmottagning 1 Entréplan 7

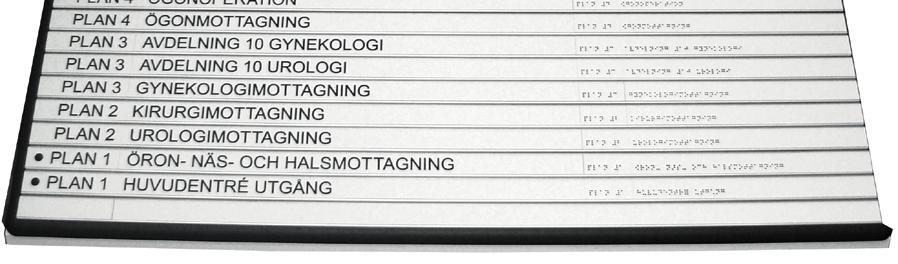

8 Taktil hisskylt Skylt vid personhiss på entréplanet ska kompletteras med en taktil skylt med blindskrift. Entréplanet (det plan man befinner sig på) markeras med en taktil punkt i vänsterkanten. Taktil hisskylt Skylt i hisskorg Skylt i personhiss har samma information som skylt vid personhiss. Skylten är taktil och har blindskrift. änvisningsskylt (takskylt) änvisningsskylten (riktningsskylten) används där man väljer riktning och finns i anslutning till entréer, hissar, trappor, korridorer och i kulvertar. Infektions- och hudklinik iss A iss B iss C Distriktssköterskemottagning änvisningsskyltar, takskyltar Verksamhetsskylt Verksamhetsskyltar visar en verksamhet, till exempel ingång till mottagning, klinik eller avdelning. Öron- näs- och halsklinik Folktandvård Verksamhetsskyltar Kompletterande hänvisningsskylt Skylten underlättar för personer med funktionsnedsättning att hitta rätt. Skylten ska ha samma text som hänvisningsskylten i taket och verksamhetsskylten och placeras på väggen i ögonhöjd. Skylten är taktil. Vid brist på utrymme kan denna skylt ersätta takskylten. Infektions- och hudklinik Distriktssköterskemottagning Kompletterande hänvisningsskyltar 8

9 änvisningsskylt i kulvert Skylten visar vägen till husbyggnader inom sjukhusområdet och placeras vid ingång till nytt hus och i kulvertkorsningar. Skylten kan kompletteras med en husskylt som informerar om vilken byggnad man befinner sig i. us13 us 24 us Eventuell husskylt 8 änvisningsskylt i kulvert änvisningstavla inom Blekingesjukhuset I korridorkorsningar ska det finnas taktila hänvisningstavlor som visar vägen till de olika verksamheterna med hjälp av text och pilar. Toppskylten är en planskylt. us 28 lan iss D iss F Infektions- och hudklinik Barn- och ungdomsmedicin Öron- näs och halsklinik 3 änvisningstavla inom Blekingesjukhuset änvisningstavla i entréer Byggnad som hyser någon av Region Blekinges verksamheter, till exempel vårdcentraler och folktandvård ska ha en taktil hänvisningstavla i entrén som visar vägen till de olika verksamheterna inom byggnaden. Toppskylten är en planskylt. Folktandvård lan 3 sykiatri lan 2 Vårdcentral Wämö vårdcentral Barnavårdscentral Reception Distriktssköterskemottagning Läkarmottagning Ungdomsmottagning änvisningstavla i entréer änvisningsskylt till huvudingång Taktil skylt som visar vägen från verksamheten till huvudingång och finns på entréplan. uvudingång änvisningsskylt till huvudingång usskylt i kulvert usskyltar finns inom sjukhusområdet i kulvertar och ska placeras vid ingång till ny byggnad. us13 usskylt i kulvert Rumsskylt Rumsskylt används för att identifiera rum, till exempel behandlingsrum, expeditioner och kontorsrum. Elisabet Ljungberg Kurator Rumsskylt 9

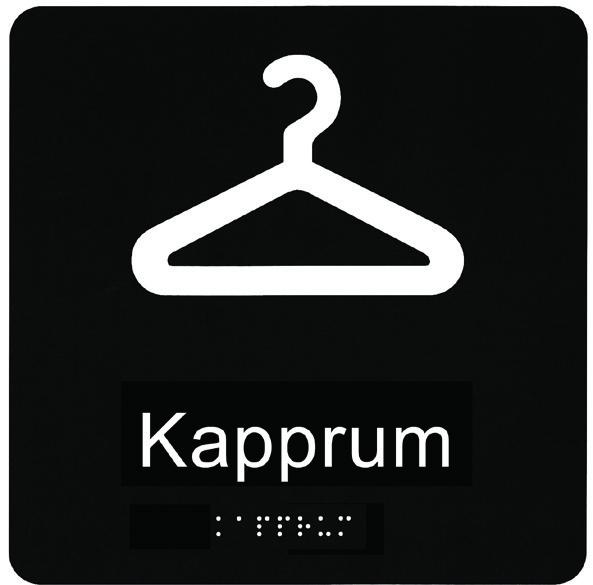

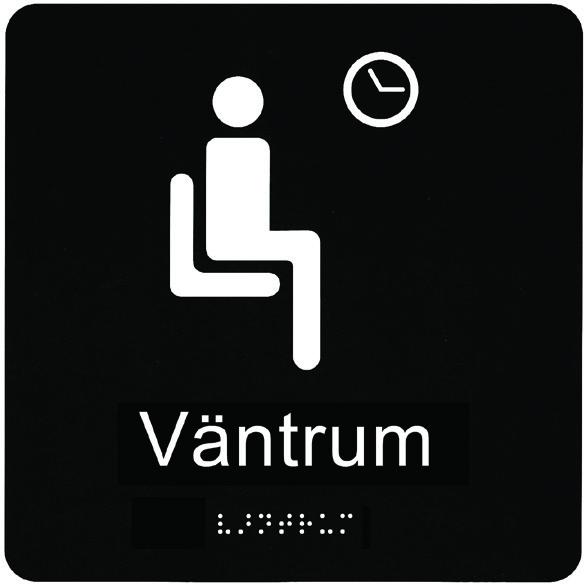

10 Symbolskyltar och serviceskyltar För att underlätta för synsvaga och personer med funktionsnedsättning ska även symbolbilder användas på vissa skyltar. Bildspråket förstås av alla, oavsett vilket språk man talar. Symbolbilderna ska följa svensk standard SS30600:2008 och internationell standard, ISO standard. Rum med viss funktion ska ha symbolskyltar med taktil text och blindskrift. Funktioner som ska skyltas med symbolskyltar är bland annat: Toaletter iss och trappor Telefon Information eller reception Väntrum Cafeteria Skötrum Vilorum Konferensrum Toalett Layout Alla skyltar ska följa de grafiska riktlinjer som anges i skyltprogrammet. Skyltar ska ha en matt yta och om de är belysta får de inte blända. Symbolskyltar ska ha vit text och vit blindskrift på svart bakgrund. änvisningsskyltar, verksamhetsskyltar, kompletterande skyltar, målpunktsskyltar och takkuber ska ha vit text på blå bakgrund. Alla övriga textskyltar ska ha svart text på vit bakgrund. Våningsplanet där besökaren befinner sig markeras med vit text på blå bakgrund. Entréplan på hisskylt markeras med vit text på grön bakgrund. Rumsskyltar ska ha kontrasterande ram för att synas på väggar. å hänvisningsskyltar ska verksamheterna grupperas så att pilar med samma riktning placeras tillsammans. ilar till vänster placeras till vänster om texten och pilar till höger till höger om texten. Gruppering ska göras så att pilar med samma riktning placeras tillsammans i bokstavsordning. Skyltfärger är svart, vit, blå, röd, mörkgrön och fägen immel. (Mörkgrön färg används endast som bakgrund på skyltar som hänvisar till huvudingång och på skyltar vid personhiss som markerar entréplan. Färgen immel används endast i vågen, på fasadskylten.) Blå = 281C, C100 M70 Y0 K30, R0 G66 B130 Röd = 200C, C0 M100 Y63 K12, R181 G25 B69 Mörkgrön = 349C, C100 M0 Y91 K 42, R0 G102 B57 immel = 2191C, C80 M10 Y0 K0, R0 G166 B Symbolskyltar

11 Text Texten på skyltar i Region Blekinge ska vara så lättbegriplig som möjligt för den som besöker våra lokaler. Följ de riktlinjer som finns i Region Blekinges skrivhandbok. Använd så enkla och vardagliga begepp som möjligt. Undvik förkortningar. Om förkortningar absolut måste användas, av utrymmesskäl, använd avbrytningar (till exempel Specialisttandv. ) i stället för bokstavsförkortningar (till exempel STV ). Om skyltningen också innebär att ett nytt namn på en verksamhet tas fram ska namnet följa Region Blekinges riktlinjer för namnsättning av verksamheter. Typsnitt Arial är det typsnitt som ska användas vid all skyltning. Skyltar med texthöjd över 25 mm ska ha typsnitt Arial medium. Skyltar med texthöjd under 25 mm ska ha typsnitt Arial normal. Begynnelsebokstaven på alla skyltar ska vara versal och övriga bokstäver skrivs i gemener. Texten ska vara vänsterställd med fast vänstermarginal. Förkortningar och avstavning av ord ska i möjligaste mån undvikas. Texthöjd (X-höjd) Texthöjden ska vara 10 mm på en skylt som är avsedd att läsas på nära håll, till exempel rumsskyltar. Texthöjden ska vara mm på hänvisningsskyltar och kompletterande skyltar som man ska kunna komma tätt intill men samtidigt kunna se på några meters avstånd. Texthöjden ska vara mm när texten är avsedd att läsas på längre avstånd till exempel på hänvisningsskyltar och verksamhetsskyltar. Texthöjden ska vara minst 15 mm och högst 40 mm på taktila skyltar. Texthöjden ska vara mm på hisskyltar. Taktil text Taktil eller upphöjd text på skyltar underlättar för synsvaga personer att med hjälp av känseln läsa skyltarna. En taktil text ska vara upphöjd med 1 1,5 mm. Blindskrift Taktila skyltar ska kompletteras med blindskrift där behov finns. Blindskriften placeras under texten och ska ha kontrast mot underlaget så att den också syns visuellt. Seende blir då medvetna om att blindskrift används och kan informera synskadade om att den finns på skylten. lacering av skyltar Skyltar ska placeras logiskt och konsekvent, det vill säga där man förväntar sig att de ska finnas och så att man lätt ser dem. Skyltar ska bara sättas upp där de verkligen behövs. ersoner med nedsatt synförmåga måste kunna stå nära för att kunna läsa. Skyltar placeras därför i ögonhöjd 1,5 m över golvet. Konstnärlig utsmyckning får inte skymma skyltarna. änvisningsskyltar placeras om möjligt så att man ser dem rakt framifrån. Skyltar som ska kunna ses på avstånd placeras över huvudhöjd om möjligt minst 2,2 m över golvet. änvisningsskyltar på vägg placeras i korridorkorsningar 1,5 m över golvet. Verksamhetsskyltar hängs i taket 30 cm från entrédörren om så är möjligt. Kompletterande väggskylt placeras på väggen nära hänvisningsskylten eller verksamhetsskylten. öjden över golvet är 1,5 m vid skyltens mitt. Rumsskyltar placeras på väggen vid handtagssidan 1,5 m över golvet. Symbolskyltar placeras på väggen vid handtagssidan. öjden över golvet är 1,5 m vid skyltens mitt. Taktila hisskyltar placeras vid hissar på entréplan. För att rullstolsburna patienter ska kunna läsa den taktila skylten har den en lätt lutning och placeras cirka 1 m över golvet. 11

12 Skyltprogram utomhus Skylttyper Trafikskylt: En skylt som visar bilburna patienter och besökare vägen till Region Blekinges verksamheter. Orienteringstavla: En tavla som visar hur patienter och besökare hittar inom området. änvisningsskylt: En skylt som leder till och visar att besökare är på rätt väg mot målet. usskylt: Fasadskylt: Entréskylt: Förbuds- eller symbolskylt: En skylt som visar husets nummer inom sjukhusområdet och är placerad på fasaden. En skylt som visar namn på byggnad och är placerad på fasaden. En skylt som visar vilka verksamheter som finns i byggnaden. Exempel är Rökfritt och Stäng av mobiltelefon. Skyltarna har förutom text även symbolbilder. Dessa ska följa svensk och internationell standard. Detaljerad beskrivning av skyltarna, se bilaga! Trafikskylt eller vägskylt Vägskylten följer vägverkets standard för skyltar. Den visar bilburna patienter och besökare vägen till akutmottagning, förlossning och till verksamheter i Region Blekinges regi som vårdcentral och folktandvård. Vid behov av skyltning utanför region Blekinges markområden ska ansvarig väghållare kontaktas. Orienteringstavla (Se nästa sida!) å orienteringtavlan ska det finnas en översiktskarta med byggnadernas nummer eller namn, information om vilka verksamheter och viktiga funktioner som finns inom området och i vilken byggnad verksamheten finns. Verksamheterna ska grupperas i bokstavsordning under Avdelningar och mottagningar och Övriga verksamheter. Tavlans plats ska markeras tydligt på översiktskartan. Orienteringstavlor ska finnas utanför sjukhusets huvudentréer, vid huvudinfart till sjukhusområdet, vid de större parkeringsplatserna och vid ingången till sjukhusområdet för de patienter och besökare som kommer med tåg och buss. Orienteringstavlans textstorlek avgörs av förutsättningarna på platsen. Önskvärt är att läsavståndet är åtminstone 3 4 meter så att skylten kan läsas även av bilburna patienter och besökare. Det är också viktigt att skylten är placerad så att man kan komma nära intill den. 12

13 äls ovägen CYKL. Sunnavägen Blekingesjukhuset Avdelningar och mottagningar Sjukhusområdet i Karlskrona Övriga verksamheter Verksamhet Gå till Verksamhet Gå till Verksamhet Gå till Verksamhet Gå till Verksamhet Gå till Akutmottagning Apotek Allergimottagning Avskedsrum 36 Arbetsterapi Beställningscentral 29 Barn- och ungdomsplanet BB Blodcentral Centraloperation Cytologi 36 Dagkirurgi 13 Dagrehab Vårdskolevägen Akutvägen Akutvägen F A B Lasarettsvägen Akutvägen Butik Bårhus 36 Cafeteria Centralförråd 33 Centralkök 32 Ekonomikontoret 32 Frisör Gamla in fartsvägen Verksamhet äls ovägen 24 Gå till 31 Gamla in fartsvägen åstigning för tågresenärer W J 2 Bättring svägen 4 vägen Frisk 33 9 Jourcentral 10 Bättring svägen Lasarettsvägen arkeringshus Krutviksvägen Tavlans plats Avstigning för tågresenärer Ekorrvägen Sunnavägen Orienteringstavla änvisningsskyltar änvisningsskyltar finns inom sjukhusområdet och är försedda med riktningspilar på skaft. De visar patienter och besökare vägen fram till målpunkten (se nästa sida). När en hänvisningsskylt har flera paneler grupperas dessa så att pilar med samma riktning placeras tillsammans i bokstavsordning. ilar som pekar åt vänster ska stå till vänster om texten eller husnumret och pilar som pekar åt höger ska stå till höger om texten eller husnumret. änvisningsskylt för fordonstrafik visar bilburna patienter och besökare vägen till akutmottagning, förlossning, infektionsmottagning, jourcentral, psykiatrisk akutmottagning, parkering och huvudentré vid sjukhuset. Skylten ska följa vägverkets standard för trafikskyltar när det gäller skyltmaterial. Gångväg till us 2 Wämö center uvudbyggnad us 13 Biljettautomat Akutmottagning uvudbyggnad Infektionsmottagning Vårdcentral Förlossning änvisningsskylt för gående. änvisningsskylt för fordonstrafik. 13

14 usskylt usskyltar finns inom sjukhusområdet och är placerade väl synliga på fasaden och visar husets nummer. Ett hus kan ha flera husskyltar om man kan närma sig huset från flera håll. Skylten placeras väl synlig, cirka 2,2 meter över marken. us7 us13 usskylt Entréskyltar Alla byggnader som hyser någon av Region Blekinges verksamheter ska skyltas tydligt. Utanför ingången till byggnaderna placeras entréskyltar. RAK ENTRÉSKYLT MED LOGOTY Skylten placeras vid entréer till byggnader som hyser Region Blekinges verksamheter, till exempel vårdcentraler. Region Blekinges logotyp placeras i det vita skylthuvudet. å panelen under skylthuvudet, den så kallade huvudpanelen skrivs byggnadens eller verksamhetens namn. Under huvudpanelen finns paneler med namn på de avdelningar, mottagningar eller liknande som finns inom verksamheten. Dessa är placerade i bokstavsordning. Folktandvård sykiatri Vårdcentral Wämö vårdcentral Barnavårdscentral Distriktssköterskemottagning Läkarmottagning Ungdomsmottagning Rak skylt vid entré. RAK ENTRÉSKYLT Inom sjukhusområdet används rak entréskylt utanför entréer till byggnader. Skylten bygger på samma princip som rak entréskylt med logotyp, men är utan logotyp. us 28 udmottagning Infektionsmottagning Mottagning för könssjukdomar Vårdavdelning 61 Rak entréskylt inom sjukhusområdet. 14

15 ENTRÉSKYLT Å FASAD Om det inte är möjligt att vid entrén placera en bågskylt eller rak entréskylt används en entréskylt som placeras på fasaden. Entréskyltar på fasad används på byggnader utanför sjukhusområdet. De ska ha Region Blekinges logotyp i topp, därunder blå huvudpaneler som visar vilken eller vilka huvudverksamheter som finns inom byggnaden. Under dessa visas de olika verksamheterna på vita paneler. Under vårdcentralers huvudpanel finns hälsovalsmärket till vänster på en vit panel med blå nederkant och namnet på enheten. Dess verksamheter markeras med grön punkt. Inom sjukhusområdet har entréskyltar på fasad ingen logotyp i top, men är i övrigt uppbyggda enligt samma princip. Folktandvård sykiatri Vårdcentral Wämö vårdcentral Barnavårdscentral Distriktssköterskemottagning Läkarmottagning Ungdomsmottagning Entréskylt på fasad utanför sjukhusområdet 28 us Infektionsmottagning udmottagning Mottagning för könssjukdomar Vårdavdelning 61 Entréskylt på fasad inom sjukhusområdet Fasadskylt Vid behov används fasadskylt som placeras väl synlig på fasaden och visar namn på hus till exempel Wämö center, folktandvård och vårdcentral. Skyltarna utformas av regionservice. Folktandvården Fasadskylt 15

16 Förbudsskylt eller symbolskylt För att tydliggöra förbudsskyltarnas budskap används både text och symbolbilder. Skylten har taktil text och blindskrift. Storlek på skylten anpassas efter läsavståndet. Rökfritt Rökfritt även inom 10 meter från byggnader och entréer. Tack för visad hänsyn! Layout Alla skyltar ska följa de grafiska riktlinjer som anges i skyltprogrammet. Undantag är trafikskyltar som följer vägverkets standard. Skyltarna ska ha svart text på vit bakgrund. Undantag är huvudpaneler på entréskyltar och husskyltar som ska ha vit text på blå bakgrund. Förbudsskyltar ska ha vit text och symbolbild på svart bakgrund. Skyltfärger är svart, vit, blå, röd och färgen immel. (Färgen immel används endast i vågen, på fasadskylten.) Förbudsskylt Blå = 281C, C100 M70 Y0 K30, R0 G66 B130 Röd = 200C, C0 M100 Y63 K12, R181 G25 B69 immel = 2191C, C80 M10 Y0 K0, R0 G166 B226 Text Texten på skyltar i Region Blekinge ska vara så lättbegriplig som möjligt för den som besöker våra lokaler. Följ de riktlinjer som finns i Region Blekinges skrivhandbok. Använd så enkla och vardagliga begepp som möjligt. Undvik förkortningar. Om förkortningar absolut måste användas, av utrymmesskäl, använd avbrytningar (till exempel Specialisttandv. ) i stället för bokstavsförkortningar (till exempel STV ). Om skyltningen också innebär att ett nytt namn på en verksamhet tas fram ska namnet följa Region Blekinges riktlinjer för namnsättning av verksamheter. Entréskyltar där flera olika verksamheter ingår ska ställas upp i bokstavsordning när namnet står först på skylten. Typsnitt Arial är det typsnitt som ska användas vid all skyltning. Skyltar med texthöjd över 25 mm ska ha typsnitt Arial medium. Skyltar med texthöjd under 25 mm ska ha typsnitt Arial normal. Begynnelsebokstaven på alla skyltar ska vara versal och övriga bokstäver skrivs i gemener. Texten ska vara vänsterställd med fast vänstermarginal. Förkortningar och avstavning av ord ska i möjligaste mån undvikas. Symbolbilder kan användas på viss typ av skyltar till exempel förbudsskyltar och vissa hänvisningsskyltar. Symbolbilderna ska följa svensk standard SS30600:2008 och internationell ISO standard. Texthöjd (X-höjd) Storleken på skyltens bokstäver bestäms av läsavståndet. Ju längre avstånd, desto större bokstäver. Som grundregel kan följande formel användas: Läsavstånd/250=texthöjd i mm. För mer information om textsthöjden på utomhusskyltar, se bilaga. Taktil text Taktil eller upphöjd text på skyltar underlättar för synsvaga personer att med hjälp av känseln läsa skyltarna. En taktil text ska vara upphöjd med 1 1,5 mm. 16

17 Blindskrift Skyltar ska göras med taktil text och kompletteras med blindskrift där behov finns. Blindskriften placeras under texten och ska ha kontrast mot underlaget så att den också syns visuellt. Seende blir då medvetna om att blindskrift används och kan informera synskadade om att den finns på skylten. lacering av skyltar Tänk på att placera skyltarna så att det inte finns annat i närheten som konkurrerar om uppmärksamheten, till exempel konstnärlig utsmyckning eller skymmande planteringar eller annat.
