1 GÖTEBORGS UNIVERSITETS SKYLTSYSTEM OCH FLAGGOR Fastighet- och Serviceenheten Haraldsgatan 5, Box 100, Göteborg

2 Innehållsförteckning Sammanfattning... 1 Skyltar utomhus... 2 Layoutprincip... 2 Färger... 2 Proportioner... 3 Teckensnitt... 4 Sättanvisningar... 5 Verksamhetshierarki... 7 Orienteringstavlor... 8 Montering... 9 Markarbeten... 9 Belysning... 9 Väggmonterad skylt... 9 Skyltar inomhus Layoutprinciper Taktil text, punktskrift och piktogram Montering Väggmonterad skylt Hängande/pendlande skylt Små skyltar Skyltning på glas Paperflex Rumsskyltar Skyltning tillsammans med samarbetspartners och andra hyresgäster Beställning av skyltar Flaggor... 15

3 Sammanfattning Följande regler gäller generellt på Göteborgs universitet. Observera att avvikelser för mycket små skyltar föreligger. Skylten består av tre fält: blått för logotypen (PMS 294) svart för gatuadress / husnamn vitt för verksamhet och faciliteter. Observera proportionerna 3:1 blått fält är 3 gånger så högt som svart fält. Proportion på blått fält bredd i förhållande till höjd max 5 :1, min 2,5:1. Logotypen i sin grundform centrerad med GU:s namn på en rad. Läs mer om G GU:s logotyp under kommunikation/visuell-identitet/grundprofil/logotyp/ Inga tillägg i form av namn eller andra märken vid logotypen Sigill och namn får inte skiljas åt och behandlas var för sig Teckensnitt: Transit Print Bold / Normal (Transit Front Neg för negativ text). Använd inte Helvetica / Arial! Inga lösa sigill och inga lösa bokstäver på husvägg. Ben och liknande ställningar för montering ska vara av natureloxerad aluminium. Alla universitetets flaggor har samma utseende. Finns för rak och för sned stång. Beställning av utvändiga skyltar samt flaggor ska alltid gå via sektionen för Byggprojekt på Fastighet- och Serviceenheten medan beställning av invändiga skyltar sköts av institutionerna själva. 1

4 Skyltar utomhus Ett av de mest verkningsfulla medlen för att uppnå en sammanhängande visuell identitet för universitetets alla verksamheter är skyltningen, speciellt i utomhusmiljön. Av detta skäl ska all skyltning följa samma utformningsprinciper. Universitetets logotyp ska ha en framträdande plats och inga andra märken får förekomma på skylten. Grafisk sammanhållning betonas framför allt med profilfärgerna blått, svart och vitt, men också i val av typografi. Blått = PMS 294 För övrigt enbart svart, vitt och gråskala Layoutprincip Den generella principen är uppdelningen i fält uppifrån och ned: 1. universitetets logotyp negativ på blå botten 2. gatunamn / husnamn / platsnamn negativ på svart botten 3. verksamhetsnamn(en) / praktiska upplysningar i svart text på vit botten I blått fält får enbart universitetets logotyp finnas inga egna märken och inga brevhuvudsbilder dvs. inga tillägg av fakultets- eller verksamhetsnamn. I vitt fält förekommer även orienteringskartor, hänvisningsbeteckningar och hänvisningspilar. I vissa sammanhang kan det vara motiverat att skylten bara består av blått fält och vitt fält, se anvisningar om små skyltar sid. 14. Blått fält: Logotypen centrerad Alltid grundformen Inga tillägg av avsändarnamn Inga egna märken av något slag Svart fält: gatuadress (typ Haraldsgatan 5) husnamn (typ Humanisten) platsnamn (typ Hälsovetarbacken) Vitt fält: verksamhetsnamn (typ Psykologiska institutionen, Fakultetskansliet för naturvetenskap) facilitetsnamn (typ Auditorium, entré för rörelsehindrad) andra praktiska upplysningar (typ Leveranser till ) Gatuadress / husnamn Verksamhetsnamn A Verksamhetsnamn B Verksamhetsnamn C Verksamhetsnamn D Föreläsningssal 125 Färger Logotypfältets blå färg är densamma som i profilprogrammet i övrigt: PMS 294. Denna blå färg används enbart i logotypfältet, ingen annanstans. För text, orienteringskartor, pilar och andra symboler används svart, vitt och ev. gråskala. Undantag är skyltning på transparent glas i entrédörrar och -fönster. Här används endast vita folier. Se anvisningar på sid

5 Proportioner Höjden på det blå logotypfältet och på det svarta adressfältet har en fix relation oavsett skyltens storlek. Relationen är 3:1. Det vita fältets höjd ska vara minst hälften av det blå fältets höjd. Blått och svart fält har en fix storleksrelation i höjdled. 3 enheter Standardgatan 10 1 enhet Institutionen för allmänna frågor minst 1,5 enhet Proportionerna mellan logotypens höjd och det blå fältets höjd är fix 2:3. Placeringen av logotypen i höjdled likaså, se illustration nedan. Proportionen mellan bredd och höjd hos det blå fältet får vara högst 5:1 och minst 2,5:1. Illustrationerna nedan visar de två ytterligheterna. Tomrum ovanför logotypen: 160% av logotypens versalhöjd. Tomrum under logotypen: 140% av logotypens versalhöjd. Illustrationen visar maximal bredd på blått fält i förhållande till höjd 5:1. Proportioner i höjd mellan blått och svart fält bibehålls även i breda skyltar. Tomrummet på båda sidor om logotypen ska inte vara mindre än logotypens dubbla versalhöjd. Illustrationen visar minimiproportionen mellan bredd och höjd 2,5:1. Standardgatan 10 Institutionen för svåra och omöjliga frågor 3

6 Använd inte Helvetica / Arial! Teckensnitt Universitetets verksamheter har ofta långa namn och det behövs ett teckensnitt med förhållandevis smala tecken för att hantera många bokstäver. Samtidigt måste teckensnittet vara öppet och lättläst för största möjliga funktionalitet och tillgänglighet. Profilens teckensnitt heter Transit Print och är en bearbetning av det klassiska Frutiger. Det har ursprungligen ritats för skyltning på offentliga platser med höga krav på läslighet och tillgänglighet (Berlins allmänna kommunikationer). Det är viktigt att teckensnittet inte byts ut mot någon av standardfonterna Helvetica eller Arial, som inte alls har de egenskaper som Transit Print har. Profilens sammanhållande karaktär hänger i hög grad på det konsekventa valet av teckensnitt. sage698 sage698 Jämförelse: Helvetica (överst) och Transit Print. Transit Print Bold för verksamhetsnamn. ABCDEFGHIJKLMNOPQRSTUVXYZ abcdefghijklmnopqrstuvxyz ½¼¹¾ µº Þþ<> Transit Print normal för faciliteteter som lokalnamn, entrénamn och praktiska upplysningar. ABCDEFGHIJKLMNOPQRSTUVXYZ abcdefghijklmnopqrstuvxyz ½ ¹¾ µº Þþ<> Använd fontens pilar för hänvisningar. Fonterna Transit Print Normal och Transit Print Bold innehåller också pilar. En systerfont till Transit Print är Transit Front Neg som är avpassad för negativ text på mörk botten och som används i de svarta fälten. Transit Front neg normal för negativ text på svart fält. ABCDEFGHIJKLMNOPQRSTUVXYZ abcdefghijklmnopqrstuvxyz ½¼¹¾ µº Þþ<> Fonterna Transit Print och Transit Front Neg kommer från Fontshop och ingår i FontFont-kollektionen. 4

7 Sättanvisningar All skylttext sätts med fonterna Transit Print och Transit Front Neg. Inga andra fonter får förekomma. I huvudsak sätts all text med gemena bokstäver. Undantag är namnförkortningar. I det översta blå fältet förekommer bara logotypen, ingen skylttext får läggas till här. Logotypens grundform används (centrerad över en rad) och logotypen centreras i det blå fältet. I det svarta fältet skrivs gatuadress alt. husnamn alt. platsnamn. x-höjden på texten ska normalt vara lika hög som logotypens versalhöjd. I det fall då gatunamn/husnamn blir för långt kan graden minskas något. Texten centreras under logotypen. Font i svart fält: Transit Front neg normal Font i vitt fält: Transit Print Bold för verksamhetsnamn Transit Print normal för faciliteter och liknande upplysningar. Gatuadressens gemena x-höjd har normalt samma höjd som logotypens versaler. Får aldrig göras större, men kan minskas om namnet är för långt för panelens bredd. Textradens baslinje placeras så att tomrummet ovan och under x-höjden blir ungefär lika stort. Radavstånd: % av textens grad då namnet bryts på två rader. Vänsterställd text. Avstånd från vänsterkant minimum 8% av panelens bredd. Standardgatan 10 Institutionen för svåra frågor I det fall det vita fältet bara innehåller ett namn centreras detta på raden 5

8 Då flera verksamhetsnamn etc. listas under varandra på en och samma panel ska avstånden mellan namnen vara tillräckligt märkbara och tydligt skilja sig från tvåradiga namn. Gatuadress / husnamn Kort verksamhetsnamn Verksamhetsnamn av det långa slaget Riktvärde för radavstånd: Mellan verksamhetsnamn 3 x textens x-höjd. Radavstånd: % av textens grad då namnet bryts på två rader. Verksamhetsnamn skiljs från praktiska upplysningar genom en skillnad i teckensnittets vikt. Bold för verksamhetsnamn och Normal för annan information (salsnamn, entréer, leveranser, etc.) Storgatan 43 Högskolan för fotografi School of Photography Konstnärliga fakultetskansliet Entré Leveranser Ingång b Engelsk översättning skrivs på ny rad under det svenska namnet. Textstorlek: cirka 70% mindre grad än det svenska namnet. Praktiska upplysningar som entréer, salar, och andra faciliteter sätts med Transit Print normal. Hänvisningspilar, entrébeteckningar, etc högerställs. 6

9 Verksamhetshierarki Om någon av verksamheterna i en uppräkning i sin tur har en lista av underordnade verksamheter ska hierarkinivån tydliggöras. Detta görs med indrag och en något mindre grad på texten. Undvik mer än två nivåer i uppräkningen. Filmhögskolan Viktoriagatan 13 Institutionen för globala studier School of Global Studies Hierarkisk ordning: nivå 1 nivå 2 cirka 86% mindre grad än nivå 1 indrag cirka 2 x bredden av versalt M Handelshögskolan MMHandelshögskolans integrerade tillväxtcentrum Business and Design Lab Centre for Consumer Science Centre for Business in Society Storleken på texten i vita fält Textens storlek beror i viss mån på textmängd i förhållande till utrymme. När graden på texten bestäms ska följande beaktas: 1. samma grad på skyltens alla verksamhetsnamn / praktiska upplysningar (undantag: underordnad hierarkisk nivå samt engelska översättningar) samt 2. graden på texten bör inte överstiga 110% och inte understiga 80% av graden på texten i det svarta fältet (som i normalfallet har en x-höjd = logotypens versalhöjd). maximum 110% av textstorlek i svart fält minimum 80% av textstorlek i svart fält 7

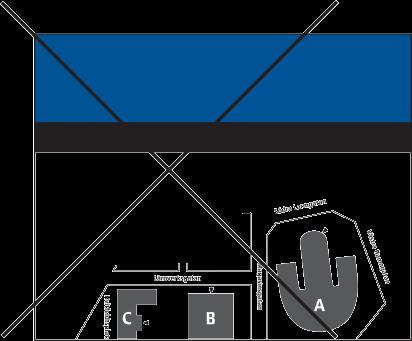

10 Orienteringstavlor Orienteringskartor görs i en så enkel och renodlad stil som möjligt. Situationsplaner och planritningar bör inte kopieras rakt av utan rensas från ovidkommande information. Relationer mellan delarna behöver inte vara exakt som i verkligheten, det viktiga är att besökaren uppfattar relationen på kartan som överensstämmande med den upplevda verkligheten. Med andra ord kan storlekar och positioner på elementen i kartan förändras för att anpassa kartbilden till ett givet utrymme. Orienteringspunkter som är lätta att upptäcka i omgivningen bör vara med på kartan, t. ex. gatunamn, krökar och hörn i kvarter, trappor, etc. Huskroppar tecknas som fyllda fält. Entreér utmärks med pilar. Entréer för rörelsehindrade utmärks med symbolen Kvartersformen tecknas med enkel linje. Gatunamn, platsnamn, etc sätts med Transit Print Bold. Pedagogen Kartbilden orienteras så att den motsvarar den upplevda bilden av omgivningen där tavlan står. Tavlans plats ska tydligt märkas ut. Färger i kartbilden: enbart gråskala, svart och vitt. Bara tavlans plats utmärks med rött. tavlans plats Utbildningsvetenskapliga fakulteten Institutionen för pedagogik och didaktik Institutionen för mat, hälsa och miljö Pedagogiska biblioteket Studentkåren SLUG Studentbokhandeln Boklådan hus A,B hus A,B hus C hus A hus A hus A Inga onödiga rubriker av typen Orienteringstavla, Information 8

11 Montering Två typer ska huvudsakligen användas: - Fristående skyltar på ben eller liknande markfäst anordning - Väggmonterade skyltar. Ben för att montera utvändiga, fristående skyltar ska vara av natureloxerad aluminiumprofil med måttoleranser enligt nedan. Skyltarna ska monteras i ett spår i profilen och låsas fast i toppen med ett lock som fastsättes med specialskruv. Lamellerna ska vara tillverkade av 1,5 mm aluminiumplåt med släta lackerade baksidor. Lamellerna ska vara lätta att demontera och flytta runt. Principskiss för montering på ben: OBS! Ingen överliggande horisontell ram Ben av natureloxerad aluminium Lamell av 1,5 mm aluminiumplåt Lägsta panel placeras mm från marken. Markarbeten Benen fastsättes i mark med hjälp av jordspett. Om marken är lös kan stagning, temporär eller permanent, bli nödvändig. Vid sten eller betongytor gjutes eller bultas profilerna fast. Monteringen ska göras så att den blir så lite iögonfallande som möjligt, så lik omgivande mark/yta som det går. Belysning Om belysning av skylten är nödvändig monteras en tunn (max ca 60 mm hög) horisontell belysningsramp av strängpressad aluminiumprofil överst på skylten. Eldragning ska ske i benet och osynligt från utsidan. Väggmonterad skylt Sigillet kan inte längre användas som en lös skylt i form av medaljplatta på vägg. Detta gäller också universitetets namn i lösa bokstäver. Skyltar beskrivna i tidigare kapitel ersätter denna typ av skyltning. Skyltar med enbart universitetets logotyp ska inte förekomma. Logotypen visas alltid i sammanhang med annan vägvisningsinformation. Enda undantag är fasadskyltar som sektionen för Byggprojekt på Fastighet- och Serviceenheten placerar på ett fåtal ställen. 9

12 Skyltar inomhus Skyltar inomhus fyller en viktig funktion speciellt när det gäller att orientera sig inne i universitetets olika fastigheter. Precis som vid skyltning utomhus gäller att skyltning ska följa samma utformningsprinciper. Universitetets logotyp ska ha en framträdande plats och inga andra märken får förekomma på skylten. Grafisk sammanhållning betonas framför allt med profilfärgerna blått, svart och vitt, men också i val av typografi. Layoutprinciper Färgfältsprincipen med blått, svart och vitt används också för större informationsskyltar inomhus, företrädelsevis de som placeras i närheten av huvudentréer. Proportionerna på de olika fälten i höjdled följer samma princip som för utomhusskyltar, se sid. 3. Standardgatan 20 hus F Institutionen för allmänna frågor Plan 5 Föreläsningssalar rum F Plan 2 Expedition Prefekt rum F 115 Studierektor rum F 112 Studievägledare rum F 120 Verksamhetsnamn i Transit Print Bold Svart fält används för planmarkering. Information underordnad verksamheten i Transit Print normal. Hänvisningsbeteckningar (rum, sal, trappa, hiss, entrè, etc) högerställs. Institutionen för viktiga frågor Plan 1 entréplan Studierektor rum F 51 Studievägledare rum F 55 Skyltar vid hissar och trappor och andra orienteringspunkter behöver inte upprepa det blå logotypfältet, utan enbart använda svarta och vita fält. Svart kan användas för att markera det plan där skylten och besökaren befinner sig. Plan 3 Institutionen för allmänna frågor Föreläsningssalar rum F Plan 2 Expedition Prefekt rum F 115 Studierektor rum F 112 Studievägledare rum F 120 Plan 1 entréplan Institutionen för viktiga frågor Studierektor rum F 51 Studievägledare rum F 55 Svart markering för det plan där skylten befinner sig. 10

13 Av utrymmesskäl måste ibland skylten byggas på bredden. Layouten upprepas då i flera spalter. Logotypfältet ligger alltid längs till vänster högst upp. Här visas några exempel på lösningar. Layout med orienteringskarta Taktil text, punktskrift och piktogram För att även personer med synnedsättning ska kunna ta del av information på skyltar behövs taktil information och/eller punktskrift som komplement till den visuella informationen gärna i kombination med piktogram. Taktil text innebär att den synliga texten är upphöjd med 1 mm för att kunna läsas med fingertopparna och punktskrift är upphöjda bokstavssymboler som läses på samma sätt. Piktogram är en symbol eller ett skrivtecken som representerar ett objekt. Den taktila texten skrivs alltid med versaler. Punktskriften placeras under den taktila texten. Där pilar förekommer skall även dessa vara taktila och i punktskrift. För att det ska vara meningsfullt att använda taktil information måste personer med nedsatt syn kunna hitta skylten. Med ett ledstråk som leder fram till skylten och en konsekvent placering av skylten blir det möjligt. Läs mer om tillgängliga skyltar på Myndigheten för delaktighets hemsida; 11

14 Montering Två typer ska huvudsakligen användas: - Väggmonterade skyltar. - Hängande/pendlande skyltar. Väggmonterad skylt Skyltlameller ska tillverkas av 3 mm aluminiumplåt som lackeras. Lamellerna ska vara plana och ha en dold infästning. Skyltarna ska sättas på ca mm distans från väggen och kunna förses med belysning om så önskas. Hängande/pendlande skylt Skyltarna ska vara tillverkade av 2 mm aluminiumplåt som lackeras. Skyltarna ska ha 90-graders hörn och inga ramar får förekomma. De skall hängas i wire. Små skyltar På riktigt små skyltar tas i första hand det svarta fältet bort och det blå fältet minskas. Någon av de andra logotypvarianterna kan då användas beroende på utrymmets proportioner. Långa namn helst på 2 eller 3 rader. Skyltning på glas På glaspartier används enbart vit folie för logotyp och text. Logotypen placeras överst med ett tydligt luftrum mellan logotypens underkant och första textraden. Logotyp och text ska monteras speglad, dvs på insidan av glaset. Avstånd mellan logotyp och första textradens baslinje = sigillhöjden. Storlek på text (x-höjden): max 110% av logotypens versalhöjd min 75% av logotypens versalhöjd. All text centreras. Inga avstavningar. Texten skrivs på insidan av glaset 12

15 Paperflex Paperflex är ett skyltsystem som bygger på grafiska mallar på papper. Det kan t.ex. var en skylt tillverkad av aluminium med en löstagbar plastfront bakom vilken man kan montera ett pappersark. Detta system är flexibelt på så sätt att pappret lätt kan bytas ut när informationen på skylten behöver uppdateras. Dessa skyltar ska kunna levereras anpassade i format A3, A4, A5, A6 eller A7.Mall för utskrifter ska kostnadsfritt tillhandahållas av leverantör om kund så önskar. Infästningen av dessa skyltar ska vara dold. Rumsskyltar Som rumsskylt kan med fördel en paperflex-skylt användas. Rumsskyltar ingår inte i Göteborgs universitets skyltsystem utan kan anpassas internt. De ska dock alltid beställas av universitetets upphandlade skyltleverantör. Skyltning tillsammans med samarbetspartners och andra hyresgäster I skyltar där andra organisationer / företag också förekommer inordnas universitetets skyltning som typexemplet visar. Det svarta fältet för gatunamn / husnamn utesluts. I övrigt följer universitetets skyltning anvisningarna i denna manual. Standardgatan 10 Hus 10 Avdelningens namn A Avdelningens namn B Enhetens namn C enbart blått fält. Svart fält utesluts om gatunamn / husnamn redan är skyltat. observera att höjden på det blå fältet inte kan göras mindre än 1/5- del av bredden. Sättanvisningar för texten i övrigt följer denna manuals anvisningar. Sahlgrenska akademin Institutionen för allmänna frågor Laboratoriet för vanliga analyser Föreläsningssal 125 Om utrymmet är litet och det bara rör sig om en enstaka verksamhet kan något av förslagen för små skyltar användas. 13

16 Beställning av skyltar Beställning av utvändiga skyltar enligt denna manual ska alltid gå via sektionen för Byggprojekt på Fastighet- och Serviceenheten. De svarar för anbudsinfordran, beställning, besiktning samt kontinuerlig rengöring. Beställning av invändiga skyltar enligt denna manual görs av institutionerna själva. De ansvarar då själva för anbudsinfordran, beställning och besiktning. Beställning ska alltid gå till universitetets upphandlade skyltleverantör. Skrivregler Använd de officiella namnen på verksamheterna (se GU:s hemsida), inte de familjära uttrycken. Namnförkortningar kan användas om de är etablerade, och bör följas av namnet utskrivet (se exemplet ovan). Förkortningar av vissa verksamhetsnamn kan göras för att spara plats. Ta bort hela ord, t. ex. avdelningen för eller enheten för och skriv bara ut ämnesnamnet. Undvik förkortningar av orden som ingår i namnet. Om förkortning absolut måste göras undvik punkter efter förkortningen. Undvik avstavningar så långt det är möjligt. Manus Manus ska innehålla alla textdelar i skylten, uppdelat på svart fält och vitt fält. Manus ska skrivas med gemena bokstäver, precis så som skylttexten ska sättas. Texter som ska sättas med Bold respektive Normal ska märkas ut. 14

17 Flaggor Flaggningen är en viktig del av universitetets profil i utomhusmiljön. Alla flaggor inom organisationen har samma utseende, vit centrerad logotyp på två rader mot blå bakgrund. Den blå färgen är profilens blå PMS 294. Det finns två typer en för rak stång och en för fasadstång. För rak stång finns tre olika storlekar, se illustration. Tumregeln är att flaggans längd ska vara ca 1/4 av stångens höjd. Flaggor finns att beställa hos sektionen för Byggprojekt på Fastighet- och Serviceenheten. Proportionen för rak flagga är ca 2:3. Tre storlekar finns tillgängliga. Lämplig storlek väljes utifrån stångens höjd. 2,4 x 1,5 m 3 x 2 m 4,2 x 2,6 m Sned flagga finns i två storlekar. Lämplig storlek väljes utifrån stångens längd. 1,5 x 1,5 x 1,9 m 2,0 x 2,0 x 2,5 m 15
