1 TELGE GRAFISKA RIKTLINJER FÖR TELGE 1

2 Innehållsförteckning 1. Telgehusets Grafiska Riktlinjer 2. Butikens Utformning 3. Skyltning 3.1 Exteriört 3.2 Interiört 4. Gemensamma utrymmen 5. Logotyp - se Grafisk Manual 2

3 1.Telgehusets Grafiska Riktlinjer Inledning: Telgehuset är en Citygalleria i tre plan i bästa läge utmed Storgatan i Södertälje. Försäljningsytan är drygt 5500 kvm med egen parkering. Senaste ombyggnad Telgehusets Grafiska Riktlinjer har tagits fram för att binda samman de olika butikernas ansikte utåt. Allt för att öka och stärka besökarnas upplevelse av husets butiker och gemensamma utrymmen. De Grafiska Riktlinjerna möjliggör för butikerna och Telgehuset att visa fram en gemensam grafisk utformning. Vi har även utformat en ny logotyp för att ytterligare förstärka den gemensamma utformingen och känslan i byggnaden. kommer att uppdateras 3

4 TELGE 2.Butikens utformning 2.1 Butikens entré För att hålla alla butikers ansikten utåt gemensamma så ska butikens entré utformas enligt samma riktlinjer. 4

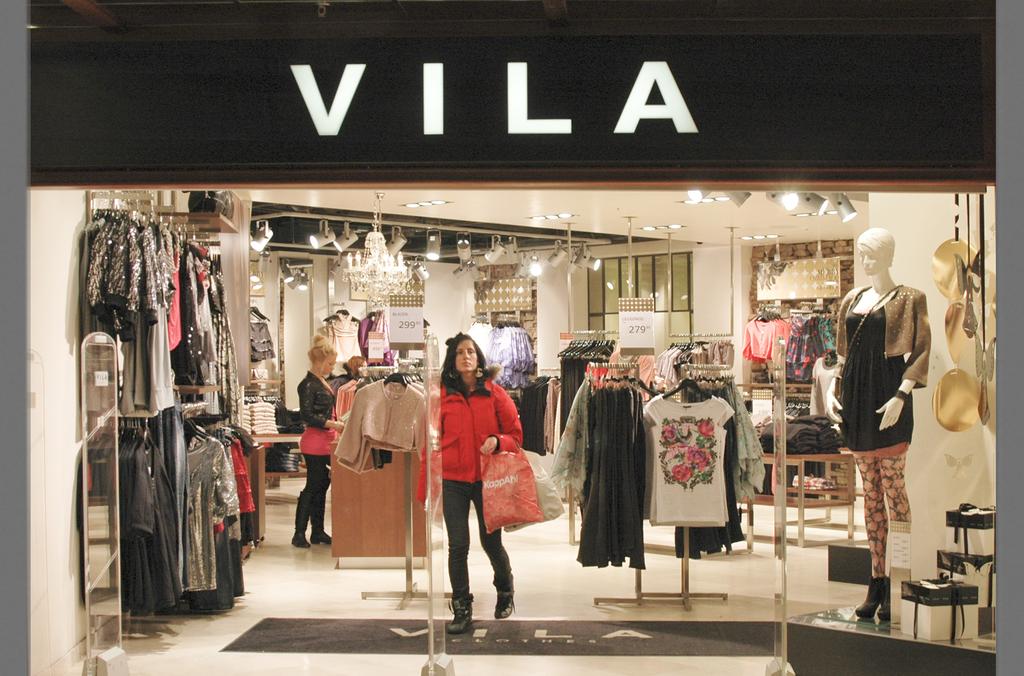

5 TELGE Svarta skyltband med höjd 57 cm finns längs hela överdelen av skyltfönstren vid de gemensamma utrymmena. Vid butikens öppning fästs butikens egen logga med lösa bokstäver på det existerande skyltbandet. Se bild nedan.belysning finns via spotlights som finns placerade i taket. Inga flaggskyltar ska finnas vid butikerna. Rullgallret ska placeras på insidan av butikens entrédörr och vara helt dolt utifrån de gemensamma utrymmena. Materialet ska vara i naturanoidserad aluminium. 5

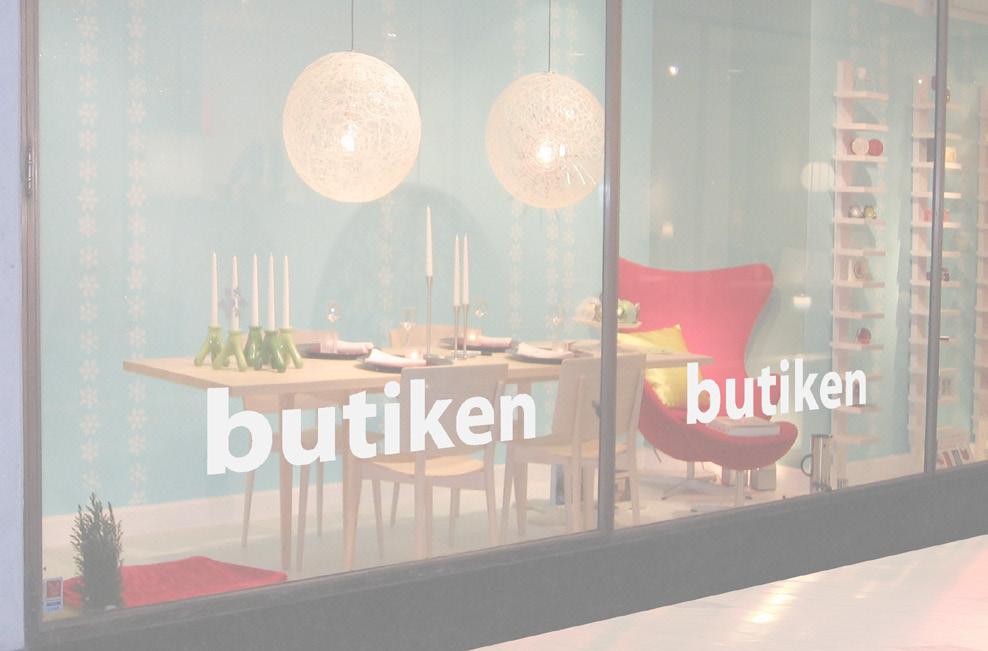

6 Skyltning på glas ska placeras enligt följande: Skyltning på skyltfönster inomhus ska vara enhetlig och utförd av skyltfirma, text ska godkännas av centrumledningen. Som ett band längs alla fönster fästs önskad information på glaset. Underkant på texten ska sitta 70 cm från golvet och texten ska vara max 20 cm högt. Inga varor får exponeras utanför butikslokalen. 6

7 3.Skyltning 3.1 Exteriört Fyra gemensamma utrymmen för skyltning finns placerade, en på vardera gavel av byggnaden samt två på dess entrésida. Skylt ovan skyltfönster stripas med butikens namn med svart film enligt beskrivning på sid 10. Den fästs på en mattborstad rostfri plåt. Fönsterpartiet stripas i nederkant. Skala 1:400 (A4) 7

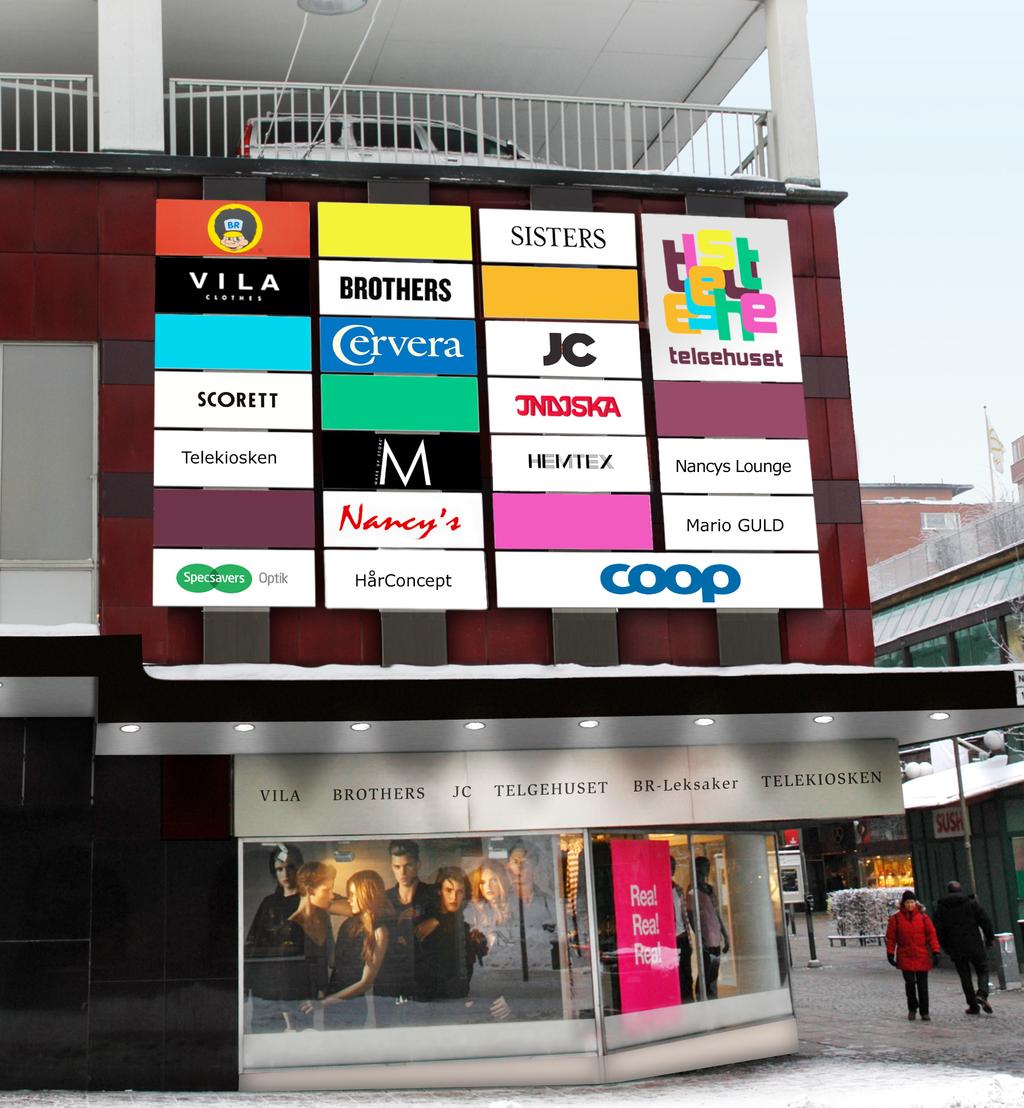

8 Fasadskylt 1 & 4 Fasadskylt 2 Liten skylt 1500 mm x 500 mm Liggande mellan skylt: 500 mm x 3100 mm Stående mellan skylt: 1500 mm x 1100 mm Stor skylt: 1700 mm x 1500 mm Material: Vit plåt och ej egenbelysta All belysning av skyltarna sker från spotlights placerade på skärmtaket. Fasadskylt 3 8

9 FASAD MOT STORGATAN infart till parkering Nedre Torekällgatan Rådhusgatan skylt 1 skylt 4 skylt 2 Storgatan skylt 3 entré till coop HUVUDENTRÉ Skylt 23 - inre glasparti HUVUDENTRÉ 9

10 infart till parke Nedre Torekällgatan Rådhusgatan skylt 1 skylt 4 skylt 2 Storgatan skylt 3 entré till coop HUVUDENTRÉ Tre nya affischskåp FASAD MOT NEDRE TOREKÄLLGATAN Skyltband exteriört Skylt ovan skyltfönster stripas med butikens namn, i typsnitt Slimback medium och versaler, med svart film enligt bild nedan och återupprepas på båda sidor om entrén. Höjd på bokstäver ca 200 mm. hörnbrytning 10

11 infart till parkering Nedre Torekällgatan Rådhusgatan skylt 1 skylt 4 skylt 2 Storgatan skylt 3 entré till coop HUVUDENTRÉ FASAD MOT RÅDHUSGATAN 11

12 3.1 Exteriöra skyltar - Alla skyltar granskas av Newsec innan tillverkning. Skylt 22 finns vid yttre glasparti och som Skylt 23 vid inre glasparti. Rubrik i typsnitt Kimberly och övrigt i Slimback Medium. öppettider Vardagar Lördagar Söndagar Svart text direkt på glas. Skylt 24 Butiksskylt återfinns vid huvudingång och som Skylt 27 på pelare på plan2 och som Skylt 32 finns på pelare på plan 3 Rubrik i typsnitt Kimberly och övrigti Slimback Medium. COOP nancy S Vardagar 8-20 Lördagar 9-18 Söndagar 9-18 Vardagar 9-19 Lördagar 9-16 Söndagar Skylt 25 Kontorsskylt kontorshuset övre plan NaNcy s INdIska scorett Hemtex specsavers HårcoNcept BrotHers/sIsters Wc/skötBord entréplan make Up store Jc vila Br leksaker mobilisera mario GUld coop konsum/kiosk/spel NaNcy s lounge nedre plan cervera plan 5 Länstidningen ProLog södertälje Posten plan 4 AvesinA HörseLreHAb Lexicon plan 3 södertälje ögonklinik infobyte implantat & oralkirurgklinik specialisttandläkare HAnz forsgren mercury tours viktor jara föreningen AkrAm mäklare plan 2 PArkeringsdäck 12

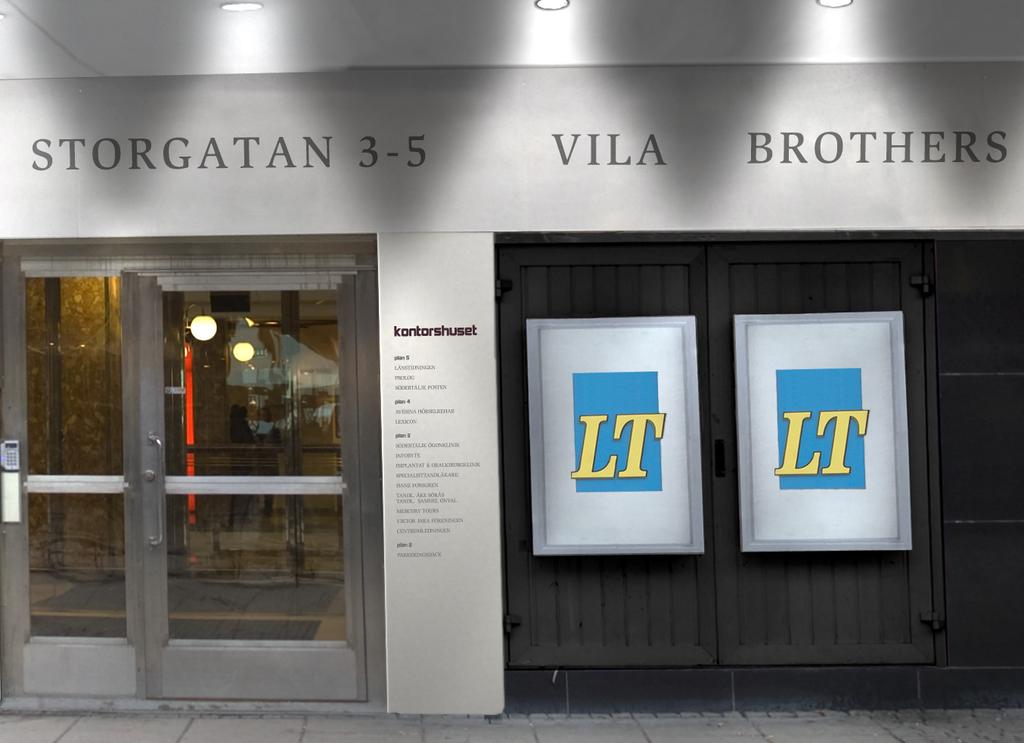

13 Skylt 41 - återfinns vid P-däcks ingång till Galleria Mattborstad rostfri plåt med texten i svart film och belyst ovanifrån. kontorshuset övre Plan Plan 1 entréplan Plan b nancy s indiska scorett Hemtex specsavers HårconcePt brothers/sisters Wc/skötbord make up store jc vila br leksaker mobilisera mario guld coop konsum/kiosk/spel nancy s lounge Plan 5 Plan 4 Plan 3 Plan 2 länstidningen Prolog södertälje Posten avesina HörselreHab lexicon södertälje ögonklinik infobyte implantat och oralkirurgklinik specialisttandläkare Hanz forsgren mercury tours viktor jara föreningen akram mäklare Parkeringsdäck Skylt 42 - återfinns på glas vid P-däcks ingång till Galleria Svart text direkt på glas öppettider Vardagar Lördagar Söndagar COOP Vardagar 8-20 Lördagar 9-18 Söndagar 9-18 Skylt 25: Fasadskyltning för LT: nancy S Vardagar 9-19 Lördagar 9-16 Söndagar Enhetlig svart färg bakom skyltskåp som sammanhåller väggen med övriga väggpartier. 13

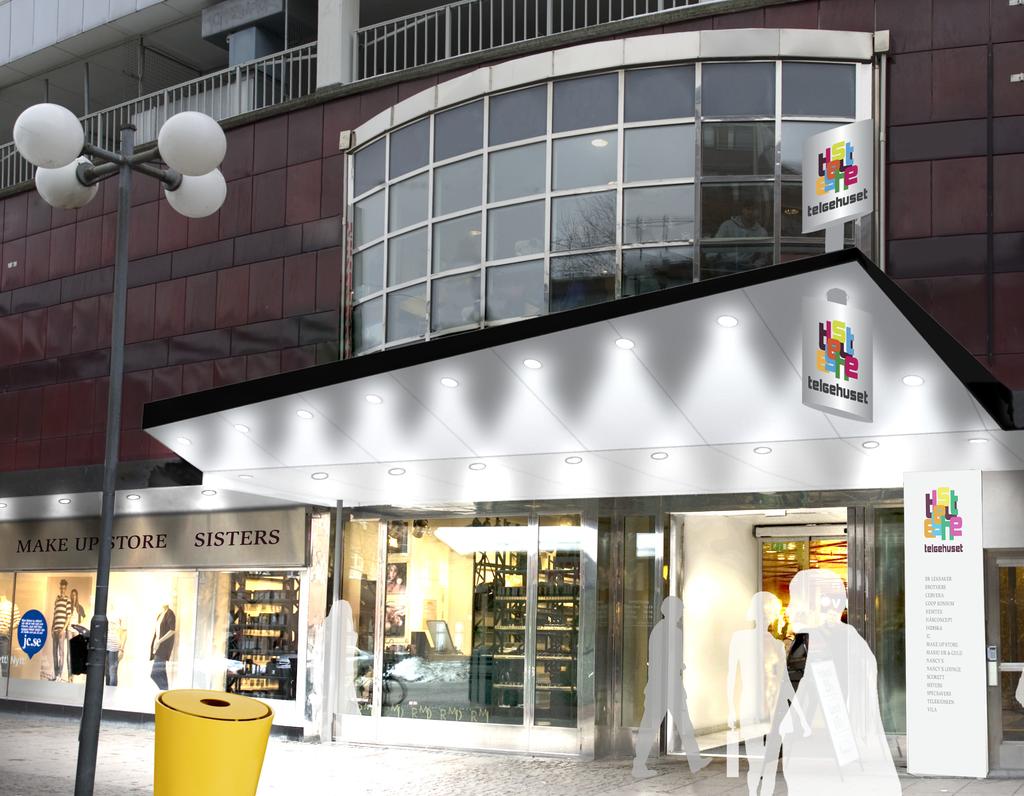

14 Skyltfönster exteriört. Exteriört ska butiksnamn enbart förekomma i skyltband och utöver det husets logga i stripen. Stripen är frostad vit och höjd 400 mm. Roterande logo skylt Skyltmått Höjd 2020mm Bredd 1000mm Djup 200mm 14

15 Roterande skylt vid entrén bredd ca 100 cm höjd ca 120 cm ca 250 cm höjd ca 70 cm bredd ca 60 cm 15

16 3.2 Interiört Väggmönster på Entrévägg plan 2 samt vägg mittemot hissar på plan 3. - Mönstret målas på väggen enligt Five Senses. - Storlek: Bredd= 3000 mm Höjd= 2000 mm Skylt 21 Skylt 31 16

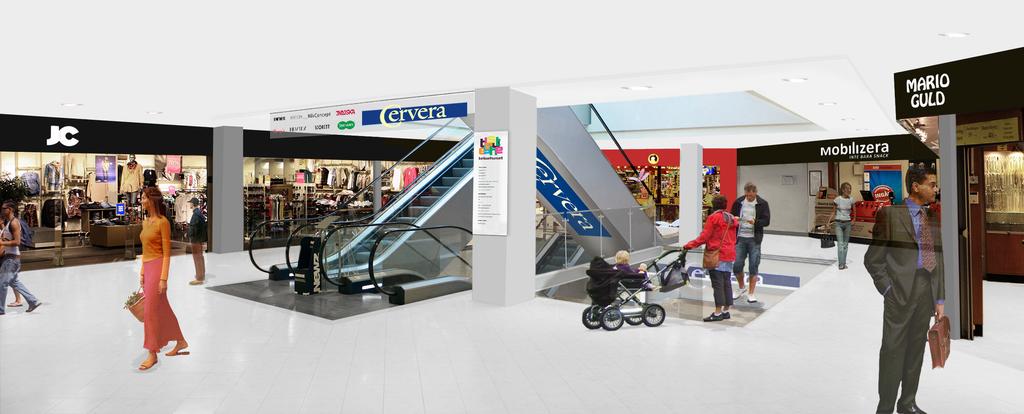

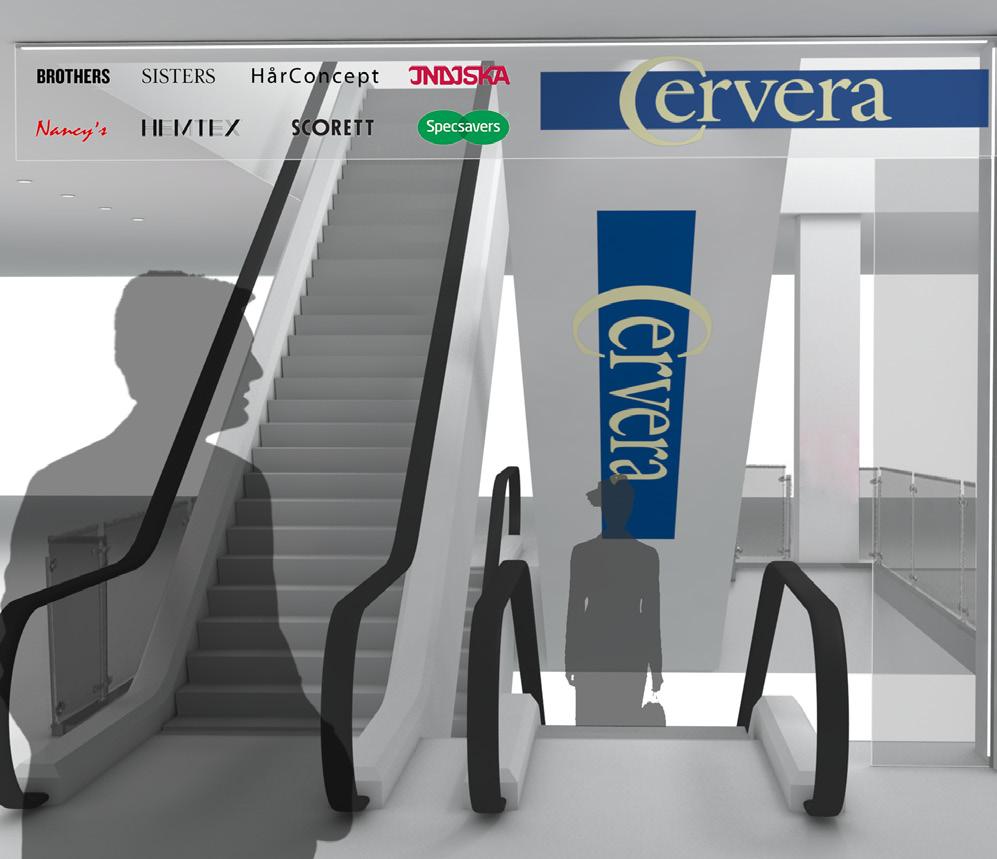

17 Skyltningen till plan 1 och 3 enligt följande: Stripening med loggor, till butiker på plan 1, placeras på undersida av rulltrappa. Hisskyltar: - återfinns i alla tre hissarna med liggande format bredvid varandra. kontorshuset övre Plan Plan 1 nancy s indiska scorett Hemtex specsavers HårconcePt brothers/sisters Wc/skötbord entréplan make up store Plan b jc vila br leksaker telekiosken mario guld coop konsum/kiosk/spel nancy s lounge Plan 5 Plan 4 Plan 3 Plan 2 länstidningen Prolog södertälje Posten avesina HörselreHab lexicon södertälje ögonklinik infobyte implantat och oralkirurgklinik specialisttandläkare Hanz forsgren mercury tours viktor jara föreningen akram mäklare Parkeringsdäck nedre Plan cervera Plan k 17

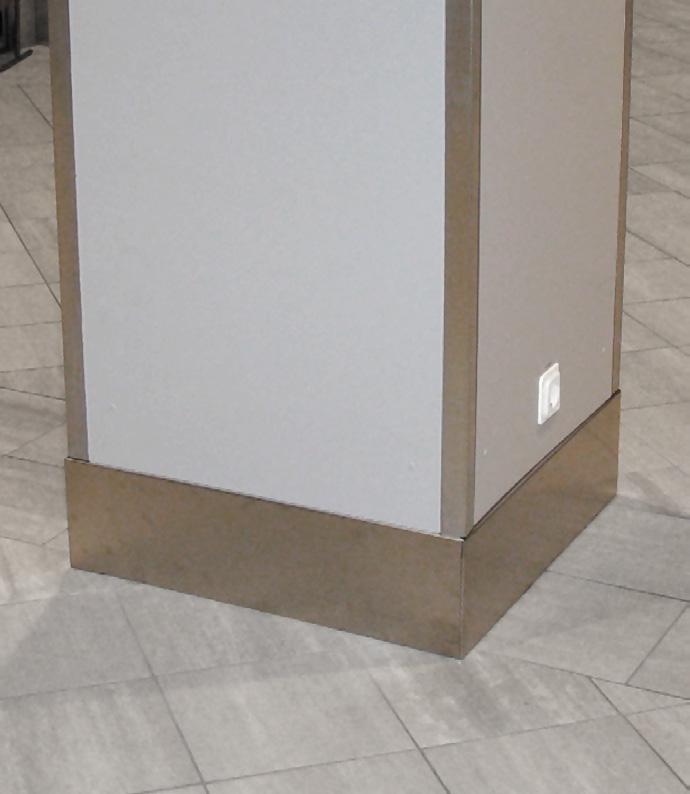

18 4.Gemensamma Ytor Riktlinjer för utformande av gemensamma ytor. Färg på pelare NCS S 3000-N Sockel/hörnskydd Rostfritt mattborstad plåt Sockel partier Alla ska vara mattborstad rostfri plåt. Golvplattor MICRON Granitkeramik 450x450 mm Ljusgrå Väggar Målas vita NCS S 0500-N Undertak ECOPHON GEDINA 600x600 mm Glaspartiers alla profiler NCS S 6500-N 18
