1 HERTIG JOHANS TORG Skövde Fördjupat program LAND Arkitektur I AK / CE / LA / EM I

2 FÖRDJUPAT PROGRAM FÖR HERTIG JOHANS TORG Arbetet grundar sig på en vinst i ett arkitektuppdrag om upprustning av Hertig Johans torg och gata under första kvartalet Förslaget som då skickades in har sedan dess bearbetats tillsammans med representanter från Skövde kommun. Synpunkter som kommit in från allmänhet och berörda aktörer har arbetats in i förslaget. Det här dokumentet beskriver det förslag som arbetet landat i. Arbetet har utförts av LAND Arkitektur AB genom Anders Kling, Clara Eckersten, Lina Andersson och Emilia Molin. I belysningsfrågor har samarbete skett med BLACK ljusdesign AB genom Niklas Ödmann och Anna Ekberg. Samarbetspartners på Skövde kommun har varit Eva-Lena Öman och Anna Möller. INNEHÅLL Hertig Johans torg s.3 Situationsplan 1:1000 s.4 Illustrationsplan 1:500 s.5 Axonometri s.6 Nivåhantering s.7 Flexibilitet s.8 Torgets element s.9 Markbeläggning s.10 Torgets sittplatser s.11 Torgmöbeln s.12 Sittkudde i trappa s.16 Vattenrännan s.17 Trädgaller s.18 Kontrastmarkering och handledare s.19 Vegetation s.20 Stockholm Marknadsplatser s.21 Belysningsprinciper s.22 LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 2

3 HERTIG JOHANS TORG Ambitionen med Hertig Johans torg är att det ska vara stadens stora torg och Skövdes naturliga mötesplats, ett flexibelt torg med plats för alla. Torget ska kunna befolkas på ett så naturligt sätt som möjligt, det ska vara lätt att använda både till vardags och vid större evenemang. Hertig Johans torg öppnas upp och det nya torgrummet löper från fasad till fasad. De omgivande vackra byggnaderna plockas på så sätt in på torget och torgets karakteristiska lutning framhävs. Barriärer runt Livets brunn och murarna i norr försvinner. En plan, inre torgyta som är flexibel för evenemang skapas. I den yttre ramen ordnas möblering, cykelparkering, uteserveringar, marknadsplatser och transporter. Den otillgängliga kullerstenen försvinner. En stor mängd nya sittplatser skapas över hela torget, både för den som vill sitta en lång stund eller för den som bara vill slå sig ned någon minut. En ny lekbar vattenanläggning kompletterar Livets brunn. Nya lekskulpturer placeras ut på torget, dessa tas fram tillsammans med en konstnär senare under projektet. Nya träd planteras över hela torgytan. De nya träden växer sig stora fort, de har en lätt krona som silar ner ljus på torget och om hösten får de en vacker gul färg. LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 3

4 Kulturhuset S:t Sigfrids gata S:ta Helena gata Hertig Johans torg Hertig Johans gata Resecentrum Sankta Helena kyrka Storgatan Rådhusgatan Kyrkparken Trädgårdsgatan Stationsgatan PLAN 1: m LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 4

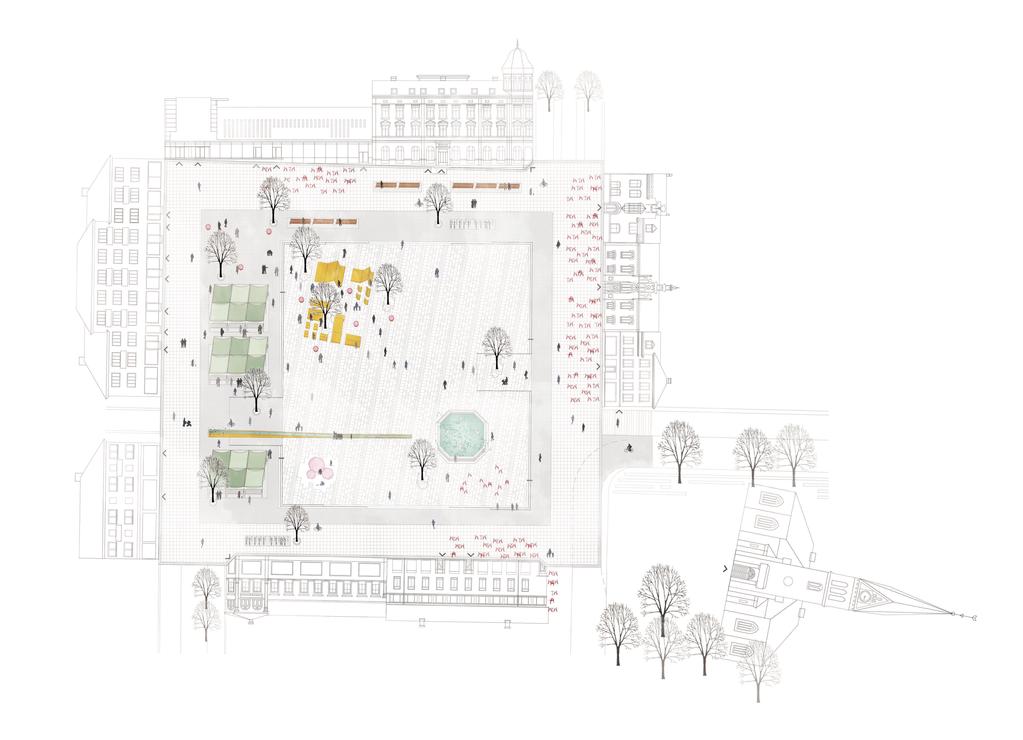

5 Rådhusgatan Bänkar Cykel-p Marknad S it tm ö b le r Livets brunn Hertig Johans gata Vattenränna Hertig Johans gata Lekskulpturer Storgatan PLAN H e le n a k y rk a Rådhusgatan S a n k ta 0 1: LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 5

6 LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 6

7 NIVÅHANTERING Livets brunn bevaras. Idag ligger denna i en avskild del av torget, högre upp än omgivande mark. För att fontänen ska bli en del av det stora torgrummet behöver torget justeras i höjdled. Hela torgytan planas ut för att framhäva torgets lutning och skapa ett helt torgrum från fasad till fasad, fontänen svävar då ovanför torgytan. Ett inre torgrum bildas och justeras i höjdled för att fånga upp fontänen som en del av det stora torgrummet samt för att skapa en inre, plan yta. Den inre ytan vrids i höjdled längs med en mittaxel. I nivåskillnaden som uppstår bildas trappor. Fontänen landar på torgytan och blir en del av torgrummet. Ett inre rum av en plan yta med flexibilitet för exempelvis evenemang skapas. Många informella sittplatser bildas längs med de nya trappor som omger det inre torgrummet. LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 7

8 FLEXIBILITET Den nya utformningen ger ett VARDAG MARKNAD UTESERVERINGAR flexibelt torg. Möbleringen på torget kommer variera mellan vardag och helg samt med årstider och högtider. Huvuddelen av torgytan lämnas öppen och flexibel för att klara av marknader av olika storlekar, befintliga och framtida uteserveringar, olika evenemang samt julfiranden. Trädlunden med sin möbelgrupp, trappan, bänkarna, lekskulpturerna, vattenrännan och fontänen är fasta möbleringar som ger torget en rumslighet även när det inte är något på gång. Centrala ytor hålls fria från fasta arrangemang. En större tillfällig scen kan placeras framför rådhuset och en mindre utanför Commerce. Den plana mittdelen utgör en bra publik- och eventyta. SCEN JULMARKNAD FRAMTIDA UTESERVERINGAR LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 8

9 TORGETS ELEMENT MÖBELN MÖBELN - Lyfter från torgytan VATTENRÄNNAN FONTÄNEN VATTENRÄNNAN OCH FONTÄNEN - Förankrade i torgytan MATERIAL & OBJEKT BRONS BOHUSGRANIT TRÄ FONTÄNEN VATTENRÄNNAN MÖBELN LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 9

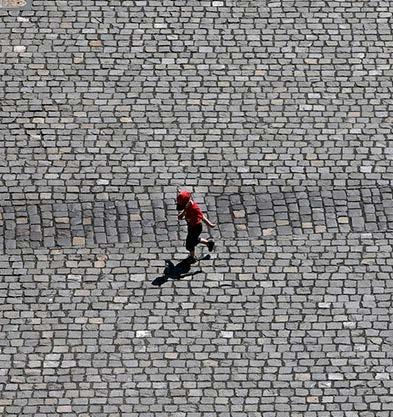

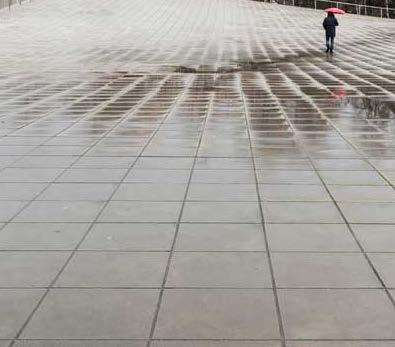

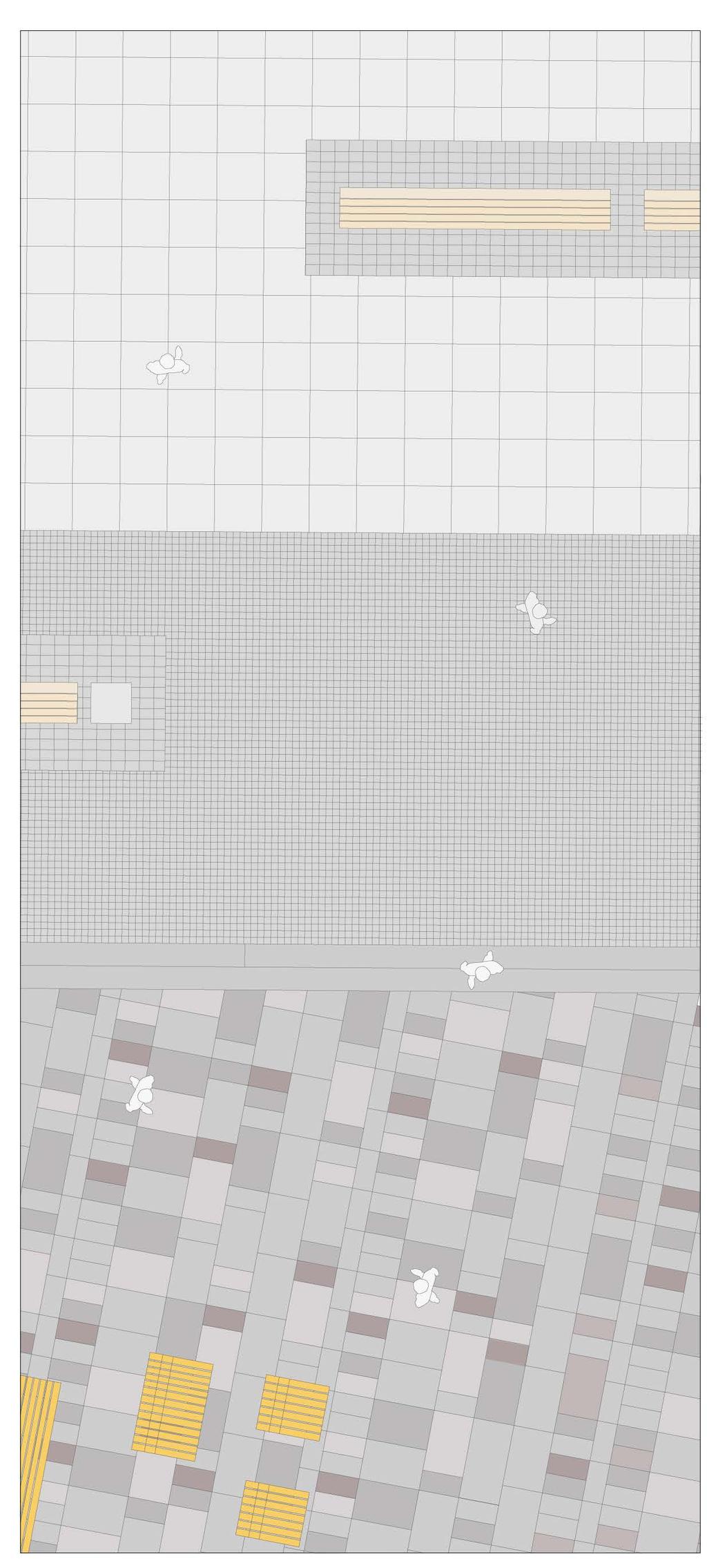

10 MARKBELÄGGNING Torgets material ska andas kvalitet. Lyckligtvis finns redan idag fina material på torget som går att återanvända i stor utsträckning och genom ny disposition och tillägg av några nya material få en ny skepnad som både känns förankrad både bakåt i historien och andas vår tid. DEN YTTRE RAMEN STORGATSTEN Torgets yttre ram delas upp i två ytor. Närmast fasad läggs en yttre ram av slät betongsten i ett större format för att klara av tillgängliga entréer, uteserveringar och körytor. I den inre ramen läggs smågatsten, det är återvunnen sten som ligger på torget redan idag. Den kompletteras med slipad smågatsten i stråk för att tillgängliggöra den inre torgytan. I både betong- och smågatstensytan ligger infällda mattor av återvunnen storgatsten. På dessa ordnas torgets möblering så som bänkar, cykelparkering och marknadsplatser. DET INRE TORGET Torgets inre del får en beläggning av granithällar. Sten och beläggningsmönster är likadant som det som läggs på Hertig Johans BETONGPLATTOR SMÅGATSTEN GRANITHÄLLAR gata men något uppskalat. Granithällarna läggs i vinkel mot torgets övriga rätvinklighet för att utmärka det inre torget och skapa en spänning i mötet mellan de olika materialen. MATERIAL Yttre ram av betongplattor Infällda mattor av storgatsten Inre ram av smågatsten Inre torg av granithällar LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 10

11 TORGETS SITTPLATSER Möjligheter till att sitta är en av ett stadsrums viktigaste funktioner. I och med ombyggnaden av Hertig Johans torg och gata arrangeras en mängd olika nya sittplatser. I torgets yttre ram arrangeras klassiska, fasta soffor i bästa solläge. På det inre torget arrangeras en ny möbel som ger möjlighet att sitta och ligga på en mängd olika sätt, dessa orienterar sig i torgets riktning mot kyrkan. Till dessa kompletteras en mängd informella sittplatser i trapporna och runt fontänen. Dessutom förekommer sittmöjligheter på uteserveringar under sommarhalvåret. KLASSISKA SITTPLATSER - Bekväma torgsoffor i söderläge INFORMELLA SITTPLATSER - i trappan och runt fontänen TORGMÖBELN - Flexibla sittplatser i alla riktningar under träden CAFÉMÖBLER - Uteserveringar längs fasader under sommarhalvåret LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 11

12 TORGMÖBELN RIKTNING Torgmöbeln vrider sig loss från torgets övriga riktningar vilket skapar nya kvaliteter. Möbeln vänder sig mot olika sollägen och utblickar. Från möbeln får du en fin överblick över torget. FUNKTION Torgmöbeln erbjuder en mängd olika sätt att sitta på som inte finns på torget i övrigt. Den erbjuder även möjlighet för många att sitta i grupp eller att sitta helt själv. Sitta på kanten Sitta rygg mot rygg - utan och med ryggstöd Middagssol Morgonsol Sitta uppepå Ligga ner Lunchsol Sitta mittemot varandra LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 12

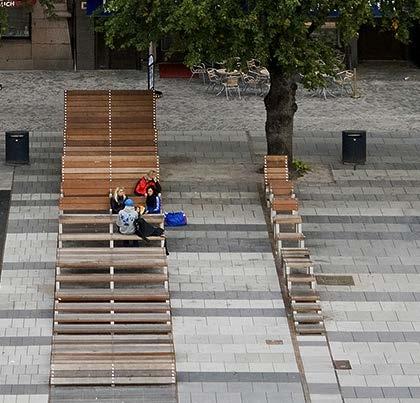

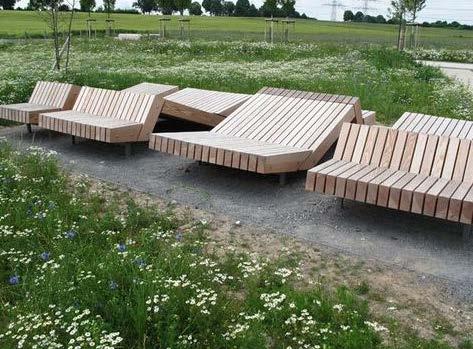

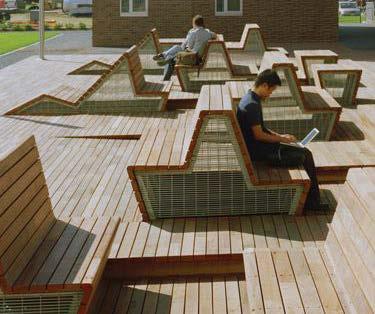

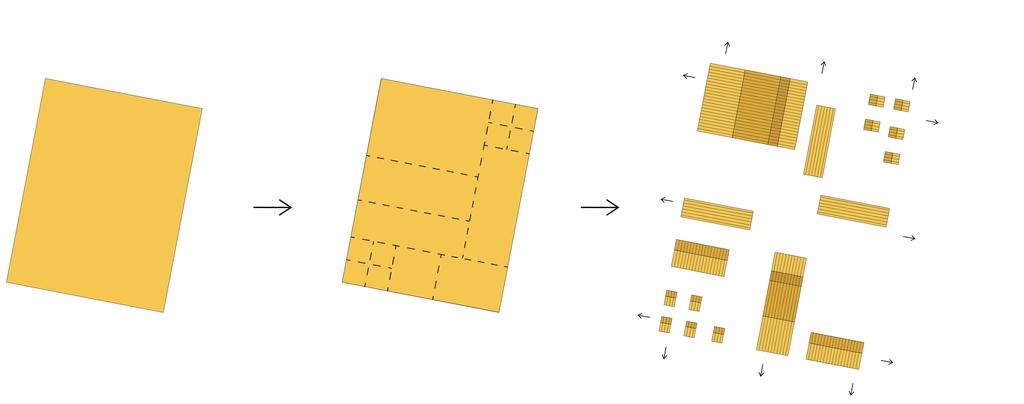

13 TORGMÖBELN ETT OBJEKT LÖSES UPP MINDRE SITTENHETER MED OLIKA FUNKTION FORMREFERENS LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 13

14 TORGMÖBELN PLANUTSNITT TYPSEKTION LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 14

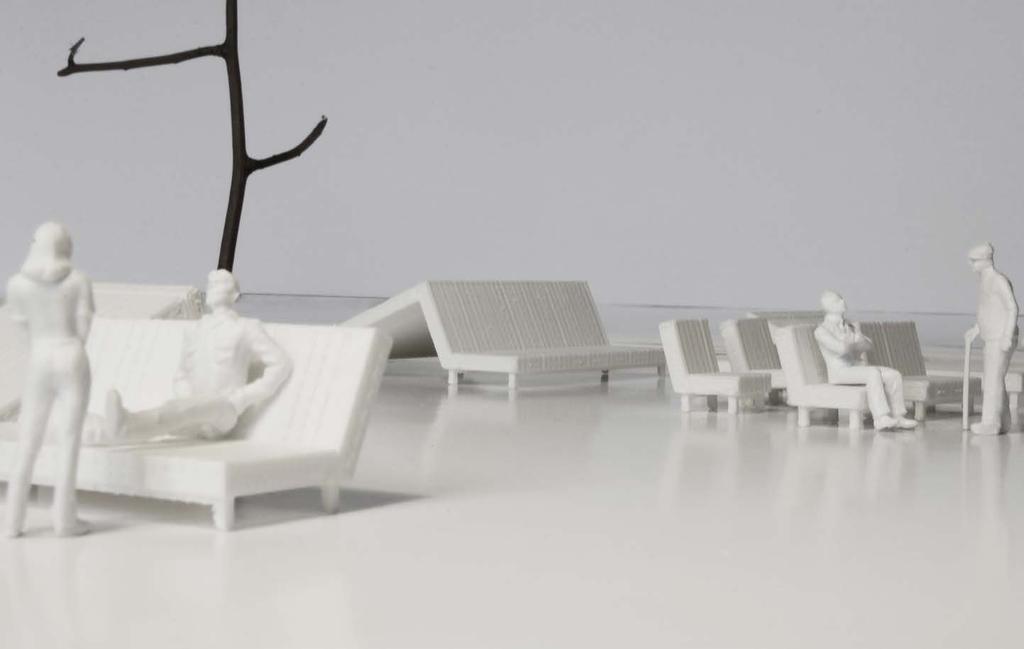

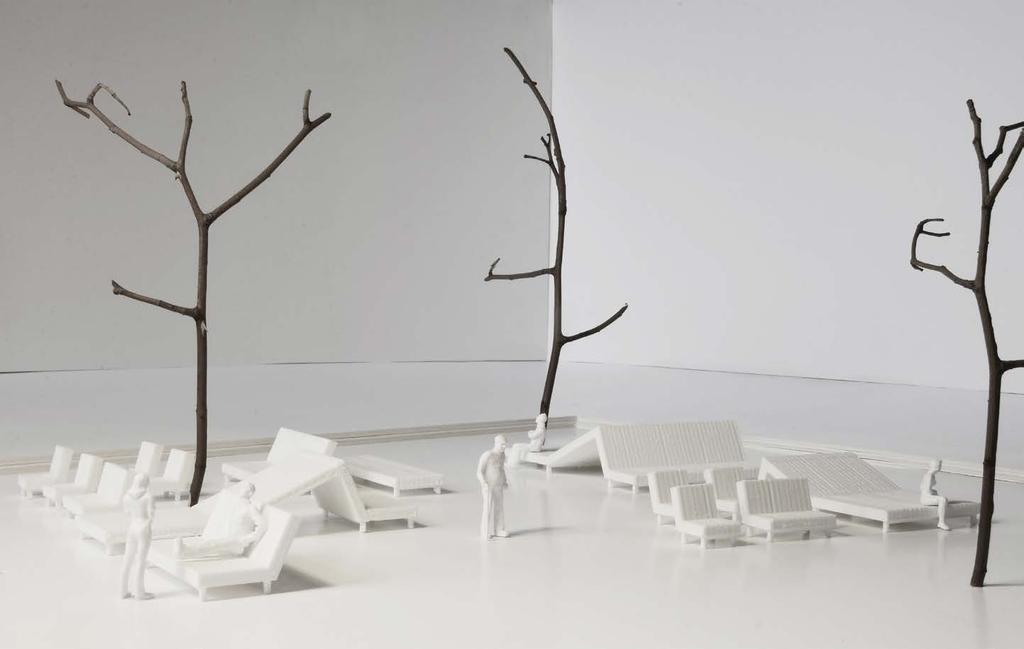

15 TORGMÖBELN MODELLBILDER LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 15

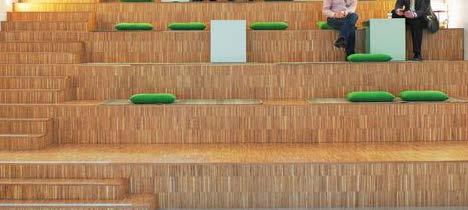

16 SITTKUDDE I TRAPPA FUNKTIONER I västra delen av trappan placeras några sittkuddar i brons. De fungerar både som en bekvämare sittplats i trappan och som en utsmyckning/detaljering. Förslagsvis är sittkuddarna uppvärmda. PLACERING SITTKUDDE SEKTION 1:20 FORM- & MATERIALREFERENSER LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 16

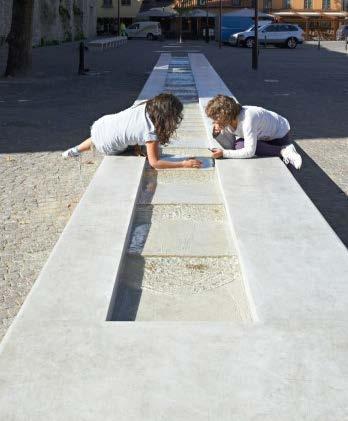

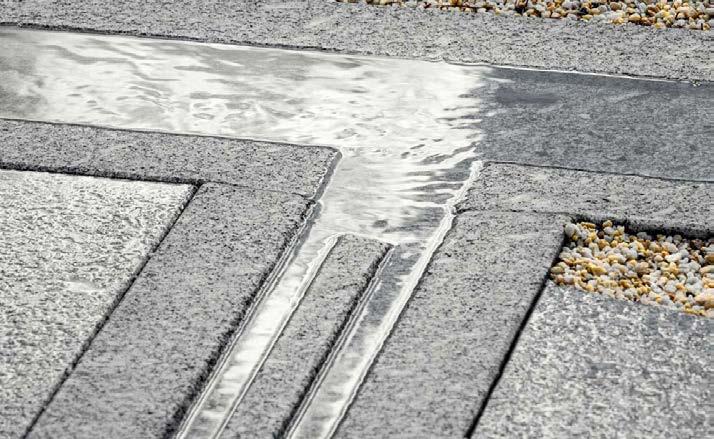

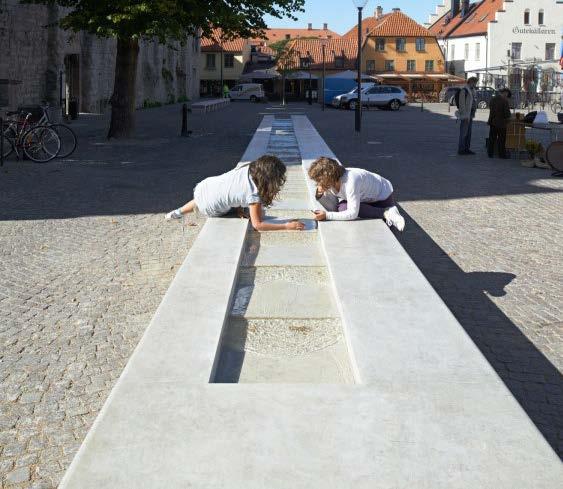

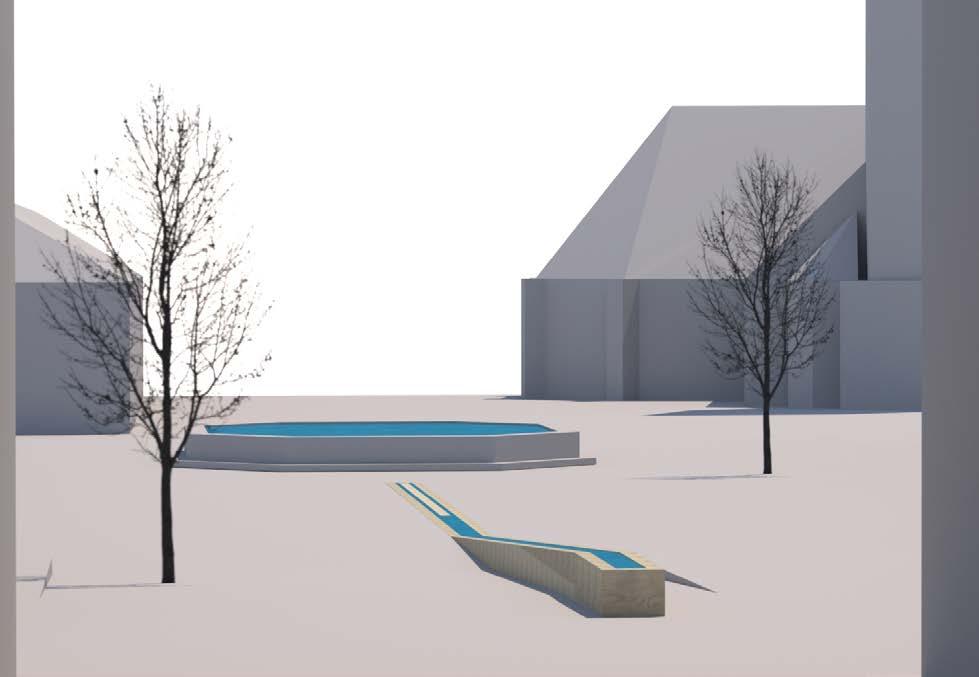

17 VATTENRÄNNAN Vattenspelet på torget har en viktig historisk förankring. Livets brunn som kom till på 50-talet kompletteras nu med en vattenränna. Vattenrännan tillför torget ett vatten i rörelse; porlande ljud och ett lekvänligt inslag. Vattenrännan tydliggör det som är mest speciellt med torget - dess lutning, den som fungerar som ett led- och fondmotiv när man går på Hertig Johans gata. Vattenrännan, som utförs i massivt trä med ett inre i brons, är en blinkning bakåt i historien då stadens vatten leddes ned i träkulvertar från Billingen. FORM- & MATERIALREFERENSER LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 17

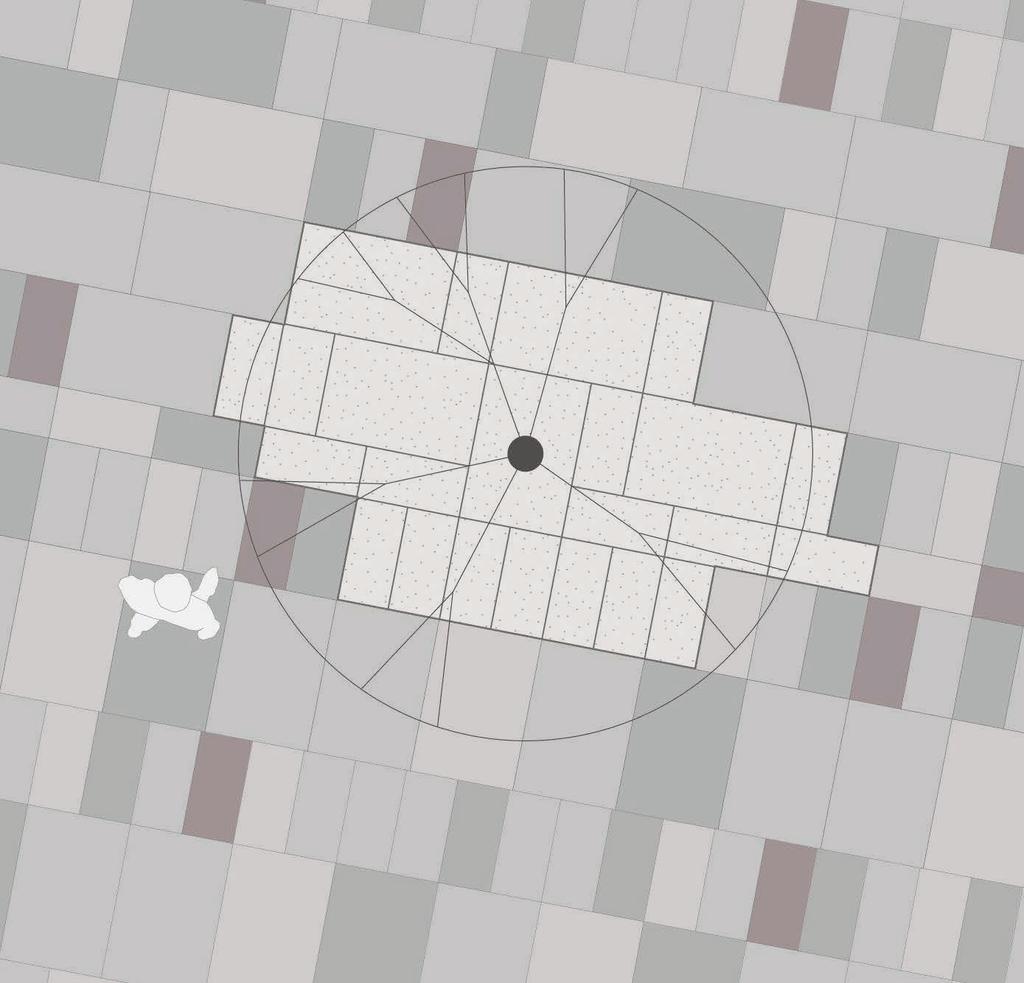

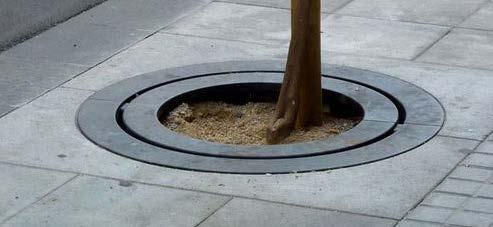

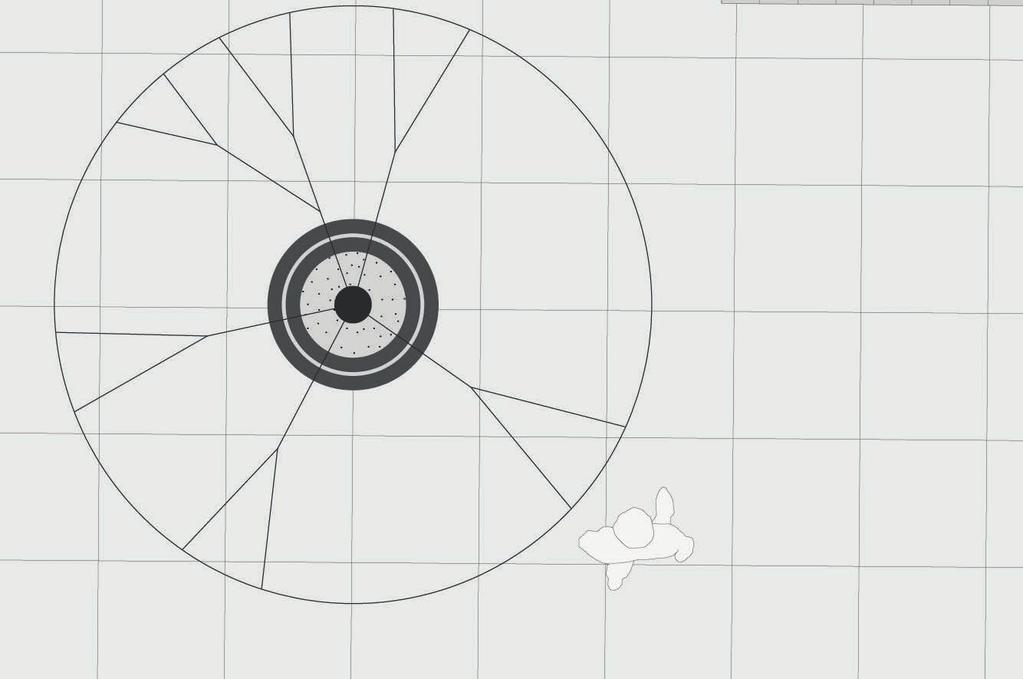

18 TRÄDGALLER De träd som planteras på det inre torget får ett trädgaller som hämtar sin form från läggningsmönstret. Ett galler i brons som följer samma princip som plattytan, i gallret läggs grus. De träd som hamnar i betong- och smågatstensytan får ett riktningslöst trädgaller. Cirkelformade band i brons läggs runt trädet. Den öppna ytan fylls med grus. PLANUTNSITT - Trädgaller i naturstensyta PLANUTNSITT - Trädgaller i betongyta PLANUTNSITT - Trädgaller i smågatstensyta REFERENSER: Trädgaller i naturstensyta REFERENS: Trädgaller i smågatstens- och betongyta LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 18

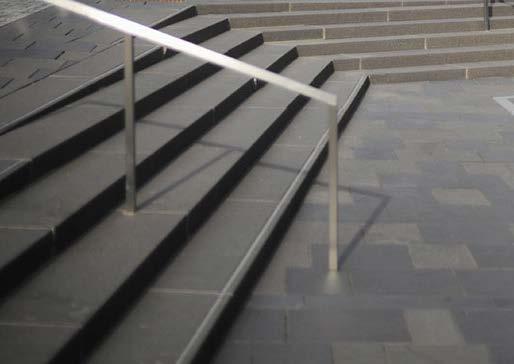

19 KONTRASTMARKERING & HANDLEDARE KONTRASTMARKERING Kontrastmarkering utförs i två band av brons som fräses in i stenen. Ljushetskontrasten ska vara minst 0,4 NCS-enheter. HANDLEDARE Handledare finns i trappan på fyra ställen. De har en enkel form likt den på referensbilden. LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 19

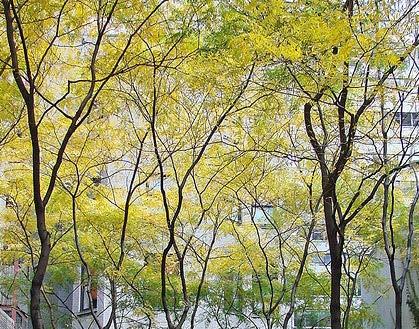

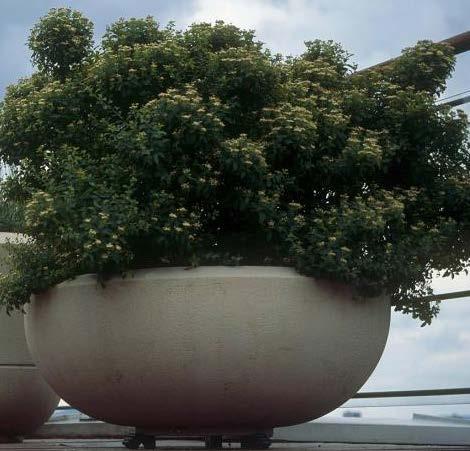

20 VEGETATION TRÄD URNOR Torgets grönska domineras av träden, de står tätare i det nordvästra hörnet och glesas sedan ut ned mot kyrkan. Träden är nyplanterade korstörneträd, Gleditsia Sunburst. Ett träd som ger bra ljus föring genom korstörnets lätta krona och sirliga löv. Korstörnet ger även torget vackra gula höstfärger. Övrig vegetation som sommarblommor och perenner hanteras genom urnor som placeras ut på torget. De kan placeras både fritt och i större grupper. Urnor med sommarens blomstertema hanteras flexibelt på torget och kan placeras både spritt och i större grupper beroende av de planerade aktiviteterna på torget. TRÄD Gleditsia LÖSA URNOR Vestre Boboli LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 20

21 MARKNADSPLATSER Marknadsplaster som används ofta Marknadsplaster som används ibland Marknadsplaster som används sällan SEKTION 1:100 MARKNADSPLATSER PLACERING REFERENSER Marknadsplatserna inordnar sig på storgatstensmattorna i torgets västra del. De står i grupper om 6st platser. Den grupp som står längst i norr används oftast medans den längst i söder används sällan. För att få ett enhetligt uttryck tillhandahåller kommunen ett flexibelt ramverk som sätts upp på varje plats, mellan dessa spänns en markisväv som finns i olika gröna toner. Handlare får inte ställa upp egna marknadsstånd. LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 21

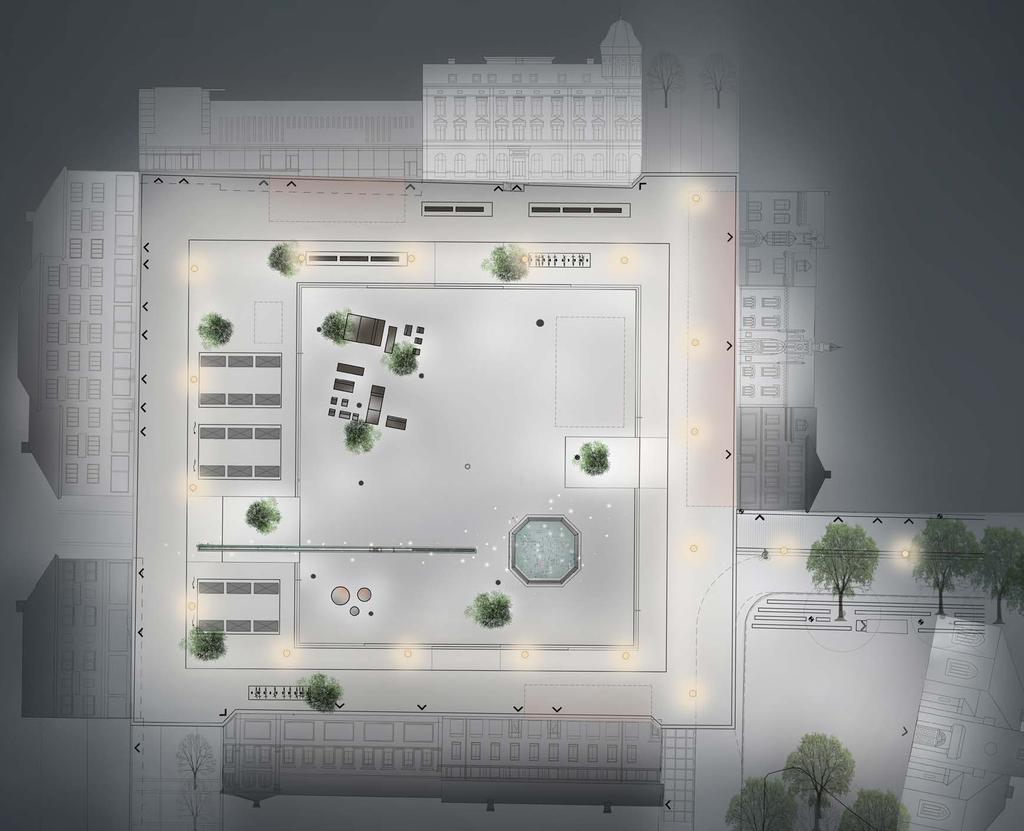

22 BELYSNINGSPRINCIPER Runt torgets yttre ram placeras stolpar med lyktor som sprider ljus utmed gångstråken och ger viss belysning vid uteserveringarna. De är karaktäristiska lyktor skapar ett trevligt uttryck i sig själva som ljusobjekt. De belyser även vissa av torgets vackra fasader och får därmed torgrummet att kännas större och skapar en yttre ram. Det varma ljuset i torgets yttre delar lättar upp fasaderna och skapar tillsammans med uteserveringarna en omfamnande och levande känsla. STYRNING Belysning på stolpar och master ska förberedas för att kunna nattsänkas eller släckas i grupper beroende på event och händelser på torgytan. Detta ger en stor flexibilitet och sparar både pengar och påverkan på vår miljö. I vattenrännan och fontänen läggs integrerade ljuspunkter som tillför ett mer detaljerat ljus, staden får en glittrande brunn att samlas kring både sommar och vinter. I dessa läggs integrerade ljuspunkter med fiberoptik som ska vara tända oavsett om det är vatten i eller inte. De små armaturerna fälls in i rännans botten och en extrabotten läggs i bassängen där ljuspunkterna integreras. Bland träden, sittmöblerna och lekobjekten på den inre torgytan placeras lägre stolpar med rundstrålande armaturer som allmänljus. Belysta träd och sittmöbler gör att torget känns både tryggt och ljust där man vistas som mest. Ut mot det inre torgets ena hörn, nära platsen för scenen, monteras en ca 12 meter hög mast med strålkastare som lättar upp torgytan med ett större, mjukt ljus. Mastens uttryck ska samspela med övriga materialval på torget, och visuellt försvinna i omgivningen. FONTÄNEN TRÄD OCH MÖBLER SCENEN LYKTOR Sektion, belysningsprinciper för torgets olika delar. Mörkerplanen visar en ungefärlig utbredning och fördelning av ljuset på torget. LAND ARKITEKTUR AB I HERTIG JOHANS TORG - FÖRDJUPAT PROGRAM I AK / CE / LA / EM I I s. 22
