2,0 Produktbeskrivning. 1.0 Innehållsförteckning. 2.1 Allmänt

Transkript

1 RONDA

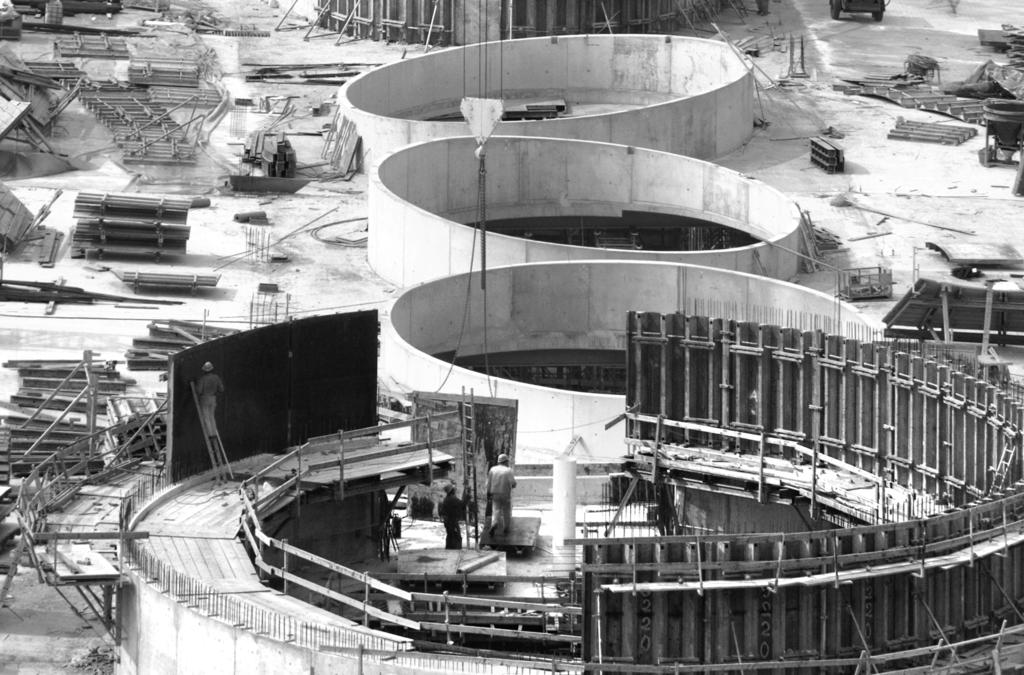

2 1.0 Innehållsförteckning 2,0 Produktbeskrivning 2.0 Produktbeskrivning Allmänt Säkerhetsföreskrifter Översikt Stycklista Elementstorlekar Inställning av radie Möjliga radier Formstag Elementförbindning Passbit i trä Höjdpåbyggnad och justering Riktstöd Anslutning mot befintlig vägg Väggavstängning Bryggkonsoler Omflyttning med kran 23 RONDA är en ställbar rundform av färdiga element. Med hjälp av de inbyggda vantskruvarna kan radien, på arbetsplatsen, justeras steglöst ned till en minsta radie på 4,0 m. En optimal anpassning till den aktuella betongkonstruktionen åstadkommes genom att såväl inner- som ytterelementen finns i två olika bredder och med tre olika elementhöjder (3.0 m, 2.0 m, 1.50 m). Högsta tillåtna formtryck är is 60 kn/m². RONDA formelement är försedda med en böjlig 14 mm plywood av hög kvalitet, vilken är skruvad till hattprofilerna med skruvar med flata skallar. Plywoodskivornas kanter skyddas av de specialkonstruerade vertikala kantprofilerna. Alla vertikala stålkomponenter är förbundna med vantskruvar vilka kan ta såväl drag- som tryckkrafter. Genom att vantskruvarna är monterade mellan hattprofilerna får elementen låg konstruktionshöjd och blir därigenom lätta att lagra och transportera. I botten har elementprofilerna en förtagning som underlättar finjustering av formen t ex med kofot eller formspett. Varje element har inbyggda lyftöglor för omflyttning med kran. 2.1 Allmänt Dessa användningsriktlinjer innehåller viktig information vad gäller såväl montage som användning av RONDA rundform samt viktiga säkerhetsföreskrifter. Dessa instruktioner är framtagna för att göra arbetet med RONDA rundform ännu effektivare och säkrare. Se därför till att läsa igenom användningsriktlinjerna innan arbetet påbörjas och se till att anvisningarna alltid finns tillgängliga på arbetsplatsen.

3 2.2 Säkerhetsföreskrifter Viktig information vad gäller avsedd användning och ett säkert utförande. Riskbedömning Entreprenören ansvarar för att det görs en riskbedömning och att de särskilda risker som kan uppstå beaktas i arbetsmiljöplanen. Medarbetarna är skyldiga att följa de anvisningar som är resultatet av riskbedömningen och den upprättade arbetsmiljöplanen. Montageinstruktioner Entreprenören ansvarar för att det finns en komplett dokumentation vad gäller montage och användning. Denna kan utgöras av dessa användningsriktlinjer kompletterade med ritningar och eventuella objektsspecifika anvisningar. Användningsriktlinjer Vägg- och valvformar är teknisk arbetsutrustning endast avsedd för yrkesmässig användning. Den skall endast användas av utbildad personal under kompetent arbetsledning. Användningsriktlinjerna skall ses som en del av utrustningen. De innehåller säkerhetsföreskrifter, detaljer som visar normal uppbyggnad och användning samt en beskrivning av systemet. Kompletteringar, avvikelser från standard eller andra förändringar innebär en möjlig risk och skall därför kontrolleras särskilt. Detta gäller även när entreprenören ansvarar för delar av konstruktionen. Information på arbetsplatsen Entreprenören skall försäkra sig om att användningsriktlinjerna finns tillgängliga på arbetsplatsen. Personalen skall informeras om detta innan monteringen påbörjas och utrustningen används. Illustrationer Illustrationerna i användningsriktlinjerna visar delvis konstruktionen under montage och är därför inte alltid kompletta ur arbetsmiljösynpunkt. Dessa säkerhetsdetaljer som eventuellt inte visas i figurerna måste dock vara tillgängliga. Lagring och transport Bestämmelser för lagring och transport för den aktuella produkten måste följas. Det kan t ex gälla val av rätt lyftutrustning. Kontroll av material Allt material skall kontrolleras såväl vid ankomsten till arbetsplatsen som före varje användning för att kontrollera funktionen och upptäcka eventuella skador. Det är inte tillåtet att göra förändringar på materialet. Reservdelar och reparationer Endast originaldelar får användas som reservdelar. Reparationer skall utföras av tillverkaren eller av godkänd reparatör. Användning av andra produkter Att använda delar från olika tillverkare innebär en viss risk. En riskbedömning skall göras i varje enskilt fall och kan innebära att det behövs flera olika instruktioner för montering och användning av utrustningen. Säkerhetsbeteckningar Följande beteckningar används. Exempel: Säkerhetsföreskrifter: Att inte följa dessa föreskrifter innebär såväl risk för skador på materialet som fara för liv och hälsa. Kontrollera: Det aktuella momentet skall utföras som en okulärkontroll. Kommentar: Ytterligare information för att utföra arbetet på ett säkert, korrekt och professionellt sätt. Diverse Vi förbehåller oss rätten till tekniska förändringar. För att arbetet skall ske på ett säkert sätt skall alla lagar, föreskrifter och övriga säkerhetsanvisningar följas utan undantag. Dessa utgör en del av de skyldigheter som såväl arbetsgivare som arbetstagare har på arbetsplatsen. Detta betyder bl a att entreprenören ansvarar för att såväl byggnad som formkonstruktion är stabil under hela byggnadsskedet. Detta omfattar även grundläggande montage, demontage och transport av formkonstruktionen eller dess delar. Hela konstruktionen skall kontrolleras under och efter montage. 3

4 3.0 Översikt RONDA Ytterelement 250 x 200 RONDA Innerelement 240 x 200 Bryggkonsol med räckesståndare Formstag genom hattprofilerna (använd Forstagsmutter 230) Rikttving Passbit i trä Formstagplacering med RONDA formstagsbalkar (använd Forstagsmutter 150) Bild 1 RONDA vantskruv Rondatving Skarvtving MANTO riktstöd RONDA Innerelement 240 x 300 RONDA Ytterelement 250 x 300 4

5 4.0 Stycklista Benämning Artikelnummer Vikt kg/st RONDA Ytterelement 250 x 300 RONDA Ytterelement 128 x ( ) ( ) RONDA Innerelement 240 x 300 RONDA Innerelement 123 x ( ) ( ) RONDA Ytterelement 250 x 200 RONDA Ytterelement 128 x ( ) ( ) RONDA Innerelement 240 x 200 RONDA Innerelement 123 x ( ) ( ) RONDA Ytterelement 250 x 150 RONDA Ytterelement 128 x ( ) ( ) RONDA Innerelement 240 x 150 RONDA Innerelement 123 x 150 Den14 mm tjocka plywooden är infäst i varmförzinkade hattprofiler. Radien ställs in med de inbyggda vantskruvarna som kan ta såväl drag- som tryckkrafter. Varje element har inbyggda lyftöglor för omflyttning med kran. I botten på profilerna finns en förtagning som underlättar finjustering av elemten ( ) ( ) RONDA formstagsbalk Fördelar formstagslasten på två hattpårofiler. Balken har inbyggda låsbultar med fjädersprintar ( ) Rondatving Används för att förbinda elementen med varandra Kan användas med passbitar i trä upp till 15 cm ( ) RONDA vantskruv Används vid skarven i innerformen när radien är större än 10 m. Vantskruven monteras på hattprofilerna på samma nivå som de inbyggda vantskruvarna ( ) 7.2 5

6 4.0 Stycklista Benämning Artikelnummer Vikt kg/st 38 Ronda nyckel öppen/fast 46 mm) För att vrida vantskruvarna ( ) RONDA Bryggkonsol Monteras på hattprofilerna och säkras med den inbyggda låsbulten ( ) 13.3 Räckesståndare Monteras på bryggkonsolerna och förses med räckesledare av reglar ( ) RONDA formstagsfäste När formstaget placeras precis ovanför formen. (Tillåten last F= 12 kn). (15 mm) ( ) Formstagsfäste MR För fri placering av formstagen i anslutning till väggavstängare (15 mm formstag). Tillåten last = 10.0 kn ( ) Mantoregel Används för väggavstängare. Fästs till elementen med 2 spännstag och spännstagsmuttrar ( ) Spännstag För att fästa Mantoregeln. (2 st per regel) ( ) 0.8 Spännstagsmutter 1 st till varje spännstag.. Tillåten last = 40.0 kn ( ) Rikttving Förbinder elementen i förhöjda formar. Om nödvändigt monteras en rikttving vid varje hattprofil ( )

7 Benämning Artikelnummer Vikt kg/st MANTO riktstöd Används för att sträva och rikta formen. Kan användas upp till 4.5 m höga formar om avståndet mellan stöden inte är större än 2.5 m. MANTO Riktstöd fästs på baksidan av hattprofilerna med Skarvtvingar. Tillåten last: 8 kn vid max utdragslängd ( ) MANTO formstödsfäste RONDA formstödsfäste Vinkelfäste Manto högformsstöd Används för att använda vanliga stålrörsstämp som formstöd.. Infästning upptill och nedtill sker vardera med 4 skruvar M12x30 med mutter. Gängmuffar måste monteras extra för att stöden även skall kunna ta dragkrafter. RONDA formstödsfästen fästes på elementen med hjälp av Skarvtvingar. Stålrörsstämp (erforderlig längd) beställs separat ( ) ( ) ( ) Gängmuff A / 260 DB / 300 DB (för Stämp D250, D300, E150 EUROPLUS 260 DB och 300 DB) Gängmuff AS / 350 DB / 410 DB (för STÄMP D350, D400, E250, E300, E350 EUROPLUS 350 DB) Gängmuff 400 EC / 550 DC (för STÄMP D550, E400, EUROPLUS 400 EC och 550 DC) Gängmuff 350 EC / 450 DB (för EUROPLUS 350 EC och 450 DB) Skruv + mutter M12 x (8 st erfordras) ( ) ( ) ( ) ( ) , ( ) 25 RONDA - BKS Fäste Används för att fästa BKS-stöd eller liknande stora stämp vid strävning av högre formar. Dessutom erfordras: 2 Skarvtvingar 1 skruv M20 x 80 med mutter ( ) ( )

8 4.0 Stycklista Benämning Artikelnummer Vikt kg/st 22 Skarvtving För att fästa alla riktstöd ( ) Formstagsmutter 230 Används när formstaget placeras direkt genom hattprofilen ( ) Ø Formstag titan 100 cm (15 mm) Formstag titan 130 cm (15 mm) Säkerhetsföreskrift: Värm eller svetsa inte i formstagen! ( ) ( ) Vattenspärr 15 Används för vattentäta betongkonstruktioner med 15 mm formstag ( ) Plastplugg 24-27K För att täta formstagshål i plywooden. 100 st./ förpackning. ( ) Formstagsmutter 150 (för 20 mm) Erfordras när RONDA formstagbalkar används för att klara de laster som uppstår när avståndet mellan formstagen blir dubbelt så stort ( ) 1.5 Formstag cm Formstag cm Tillåten last 150 kn ( ) ( ) Ø Säkerhetsföreskrift: Värm eller svetsa inte i formstagen 8

9 5.0 Elementstorlekar Ytterelement Ytterelement Bild Innerelement Innerelement 123 Bild3 Endast hattprofilen är förborrad. (vid montering av formstag måste även plywooden borras) YE IE 240 YE IE Formstagshål vid användning av formstagsbalk Bild 4 Bild 5 Bild 6 9

10 6.0 Inställning av radie Arbetsförberedelser Alla RONDA-element levereras till arbetsplatsen som raka element. Elementen kan placeras på två montagebockar för inställning av radien. Montagebockarna måste vara stabila och tillräckligt kraftiga för att klara lasten från ett element. Montagebockarna placeras med bärprofilerna parallella med formelementens hattprofiler (enligt figur till höger). Bild 7-1 trestles Montagebockarna måste vara kortare än höjden på det RONDA element som skall justeras. Det innebär att det hela tiden är möjligt att kontrollera radien med en mall formad enligt den aktuella radien. Bild 7-2 RONDA element (300, 200 or 150) Montagebock Inställningen skall alltid utföras av 2 personer som kan skruva vantskruvarna i båda raderna samtidigt. Vantskruvarna kan skruvas på två sätt: 1. Använda den öppna RONDA-nyckeln 2. Använda en rundstång eller ett kort formstag (18 mm). Exakt tillverkade mallar av plywood (längre än 2,5 m) används för att kontrollera inställningen av radien. Mallarna för ytter- resp innerelementen är olika. Mall med aktuell radie 10

11 Arbetsgång Först skruvas alla vantskruvar åt så att de inte glappar. Därefter ställs radien in steg för steg. Bild Vantskruvarna skall skruvas i nummerordning enligt bild 7-3 Radieformad mall och 7-4. I varje arbetssteg skall de mellersta vantskruvarna vridas ett halvt varv och de två yttre vantskruvarna bara ett kvarts varv. Båda raderna med vantskruvar måste vridas samtidigt. Dessa arbetssteg måste upprepas till dess att radien har uppnått önskat värde i enlighet med mallen. Efter varje arbetssteg skall radien kontrolleras med mallen. (Kontrollera på plywoodsidan). Det färdigjusterade, och klart att använda, RONDA-elementet kan därefter lyftas bort från Bild 7-4 montagebockarna med kran. Varje RONDA-element har 2 lyftöglor Radieformad mall Justering av stående element. Rent allmänt kan alla RONDAelement även justeras stående. Arbetsgången är densamma som beskrivits tidigare. I detta fall är det ur säkerhetssynpunkt mycket viktigt att elementet strävas med riktstöd eller liknande så att det inte välter under arbetet. 11

12 7.0 Möjliga radier Minsta radie R = 2.75 m Vid användning av RONDAelement med 14 mm plywood och högsta formtryck 40 kn/m². (R=radie) Minsta radie R = 3.00 m Vid användning av RONDAelement med 18 mm plywood och högsta formtryck 40 kn/m². Minsta radie R = 4.00 m Vid användning av RONDAelement med 14 mm plywood och högsta formtryck 60 kn/m². max. R min. R Bild 8 Största radie R = 35.0 m* *= vid användning av RONDAelement med tillverkningsdatum 4/1994. De kan identifieras med hjälp av vantskruvarnas konstruktion som framgår av Bild 21a. Bild 9 Största radien är begränsad till 25.0 m vid användning av RONDA-element tillverkade före detta datum. Vantskruvar enligt Bild 21b. Viktigt! Regelbunden rengöring och infettning av vantskruvarna underlättar arbetet. Bild 10 12

13 8.0 Formstag Det finns två alternativ att montera formstagen på RONDA rundform. Antingen används RONDA formstagsbalkar eller hålen i hattprofilerna. Vid användning av RONDA formstagsbalkar, behövs bara hälften så många formstag. Då detta är en ekonomisk lösning har RONDA-elementen förberedda formstagshål. I detta fall måste emellertid 20 mm formstag användas vid ett formtryck på mer än 50 kn/m² på grund av den stora formytan per formstag. Formstag med RONDA formstagsbalkar Bild 12 Formstag RONDA formstagsbalk Låsbult och fjädersprint inbyggda Bild 11 Formstag utan RONDA formstagsbalkar I detta andra alternativ placeras formstagen mitt i hattprofilerna. Detta betyder att varje hattprofill måste ha ett formstag. Alla hattprofiler har förborrade formstagshål men plywoodskivorna måste borras på plats med 24 mm hål. Bild 12 När formstagen går direkt genom hattprofilerna måste den större Formstagsmuttern 230 användas. Styv hattprofil Formstagsmutter 230 Bild 13 13

14 8.0 Formstag Formstagens placering framgår av hålen i plywooden eller i hattprofilerna. Det övre fästets placering kan emellertid flyttas genom att använda formstagsfästet.*. *= För1.50 m höga element måste alltid det översta formstaget monteras med hjälp av formstagsfäste (Bild 14). Vid förhöjning med 1.50 m höga RONDA element kan det övre formstaget utelämnas (Bild 14-1). Formstagsfäste (omonterat) Användning av formstagsfästen Formstagsfäste (monterat) Bild Formstagsfäste Bild

15 9.0 Elementförbindning RONDA-elementen förbinds vertikalt med Rondatvingar. Dessa tvingar kan monteras på valfri höjd längs kantprofilerna. Som en regel skall en Rondatving monteras per meter vertikal fog ( t ex. 5 tvingar vid en formhöjd av 4.5 m). Rondatvingen kan förbinda elementen såväl med som utan passbit i trä. Ytterform med passbit i trä Bild 15 max.15 cm passbit i trä Rondatving Rondatvingens ställbarhet medger passbitar i trä upp till 15 cm. För att dra åt resp lossa tvingen rekommenderas MANTOspärrskaft. Genom att använda spärrskaftet, är det lätt att dra åt muttrarna och dessutom är det i jämförelse med hammare skonsamt mot materialet. Innerform RONDA vantskruv Rondatving vantskruvarnas höjplacering RONDA vantskruv Rondatving Om radien är större än 10 m måste RONDA vantskruvar monteras i skarven på innerformen. Dessa monteras i höjd med de inbyggda vantskruvarna. De krökta ändarna sticks in i öppningarna i hattprofilerna. Därefter vrids den gängade spindeln så att den sitter fast och så att det inte är något spel i RONDA vantskruven. Det är inte nödvändigt att dra åt RONDA vantskruv hårt. Bild 16 15

16 10.0 Längdutjämning med trä En exakt anpassning av de krökta RONDA-elementen till den aktuella cirkulära konstruktionen möjliggörs genom att använda små passbitar av trä i skarven mellan luckorna. Passbitarnas storlek bestäms av radien och väggtjockleken. Den exakta anpassningen görs antingen i inner- eller i ytterformen. Passbitar av trä i ytterformen markeras i tabellen med ett minustecken (t ex -6.0 cm). Passbitsbredder för radier och väggtjocklekar som inte finns i tabellen kan antingen beräknas med formlerna eller interpoleras fram ur tabellen. längdutjämning = B Formel förberäkning av yttre passbit (cm) Ry x 240 By = Ri Bild 17 (Ri = innerradie) (Ry = ytterradie) t Formel för beräkning av inre passbit (cm) Bi = Ri x 250 Ry By = yttre passbit Bi = inre passbit Ri(innerradie) 16

17 Bredd på passbitar i trä (cm) Passbitsbredderna som visas i tabellen kan inte användas för formsättning av en hel cirkel. Ri = innerradie (cm) t = betongväggens tjocklek (cm) ,

18 11.0 Höjdpåbyggnad och justering Tre olika elementhöjder (1.5 m, 2.0 m, 3.0 m) finns för att kunna anpassa RONDA rundform till den aktuella betongkonstruktionen. RONDA-elementen kan kombineras i intervaller om 50 cm. Bara element med samma bredd kan ställas ovanpå varandra. För att förbinda elementen i horisontalskarven används MANTO Rikttving. Generellt skall en MANTO Rikttving monteras på varje hattprofil som framgår av figuren. Klorna på MANTO Rikttving griper tag i hattprofilernas förstärkta ändar. Det finns speciella urtag i baksidan på varje profil för denna förbindning. De förhöjda RONDA-elementen blir därigenom helt raka och skarven kan även ta dragkrafter. Vingmuttern dras åt med ett spärrskaft eller en hammare [cm ] Bild 18 Rikttving omonterad Rikttving monterad 400 * * * * 200 * * * 150 Head tie pocket Bild18-1 *= Rikttving 18

19 12.0 Riktstöd RONDA rundform kan strävas och riktas med MANTO Riktstöd upp till en höjd av ca 4.0 m. MANTO Riktstöd kan fästas med 2 Skarvtvingar antingen till hattprofilen eller i elementskarven (utan passbit). Bild 19-1 Skarvtving Bild 19 MANTO Riktstöd Strävning och riktning av högre RONDA element (H > 4.0 m) görs med hjälp av vanliga stålrörsstämp. Stämpem måste förses med en extra gängmuff för att kunna ta såväl tryck- som dragkrafter. För att fästa stämpet till formen används RONDA formstödsfäste och Skarvtving. I botten används Vinkelfäste Manto högformsstöd. Till varje topplatta resp bottenplatta erfordras 4 Skruv M12 x 30. Bild 19-2 steel prop RONDA element Skarvtving RONDA formstödsfäste Skruv med mutter M12 x 30 (4 st erfordras) Bild 19-3 Tillåten dragkraft i stämpet (med gängmuff) är 15 kn. Tryckkrafter enligt stämptabell. *= 4 x Skruv med mutter M12 x 30 Ø 18 Ø 21 Vinkelfäste Manto högformsstöd 19

20 12.0 Riktstöd BKS-stöd kan kombineras upp till en längd av ca 12.0 m. Ytterligare information finns i användningsriktlinjerna för MANTO väggform. RONDA-BKS-fäste Skarvtving Bild 20 BKS-stöd 13.0 Anslutning mot befintlig vägg min. överlappning 25 cm När RONDA-element ansluts mot en befintlig vägg måste överlappningen vara minst 25 cm. Bild 21 20

21 14.0 Väggavstängning Lasterna från väggavstängaren förs via tvärgående profiler (t ex Mantoregel) och Spännstag in i RONDA-elementen. Regeln fästs med hjälp av 2 spännstag och 2 Spännstagsmuttrar och skall monteras på samma nivå som vantskruvarna. Mantoregel Spännstagsmutter Bild 22 När formstagen monteras enligt alternativet med RONDA formstagsbalkar, måste extra formstag monteras i änden på formen. Dessa extra formstag monteras med hjälp av formstagsfästen i höjd med tvärprofilerna. Spännstag Formstagsfäste MR Bild 22-1 kantprofil platsbyggd avstängare av trä Extra formstag i änden på formen när RONDA formstagsbalkar används. Bild 22-2 MANTO-regel Spännstag Formstag genom RONDA formstagsbalk 21

22 15.0 Bryggkonsoler Normalt monteras bryggkonsolerna på RONDAelementens insida. Bryggkonsolen monteras vid det övre fästhålet i hattprofilerna och säkras med den inbyggda låsbulten och fjädersprinten. inplankning spik Bild 23 Bryggkonsol Räckesståndare Avståndet mellan bryggkonsolerna skall inte vara större än 2.0 m. När Räckesståndarna monterats på Bryggkonsolerna skall dessa täckas in med plank och förses med trelediga skyddsräcken av reglar. Avståndet mellan arbetsbryggan och RONDA -elementets insida skall också täckas in. Planken skall spikas fast. Inplankningen skyddar också RONDA-elementen mot smuts och betong. Tillåten last på arbetsbryggan är 1.50 kn/m². fjädersprint bult Bryggkonsol Bild

23 16.0 Omflyttning med kran Alla RONDA-element har två lyftöglor som är svetsade till stålprofilerna. Lyftöglorna gör det möjligt att fästa stroppar för att flytta enskilda element eller hopbyggda flak med kran. Max vikt för en hopbyggd enhet som kan lyftas med kran är 1,000 kg (= 10.0 kn). Denna tillåtna last motsvarar ca 20 m² RONDA- rundform. Stropparna måste vara tillräckligt långa så att inte horisontalkrafterna blir för stora (lyftvinkeln > 60 ). När elementen transporteras i staplar (dvs 2, 3 eller 4 element) skall stropparna kopplas rektangulärt med hänsyn till elementens styva hattprofiler. Bild 24 Viktigt! Som framgår av bilden skall kranstroppar kopplas i de inbyggda lyftöglorna. Stropparna kopplas sedan i krankroken. Det är inte tillåtet att koppla krankroken direkt i lyftöglorna. > 60 Bild 25 Högst 4 RONDA-element skall staplas i en enhet. Elementen skall staplas raka (dvs utan radie) som framgår av figuren. Elementen skall läggas med plywoodytorna mot varandra när de lagras och transporteras till och från arbetsplatsen. Kontroll: När RONDA elementen staplas skall de vara raka (dvs utan radie) som visas i figuren. Elementen skall läggas med plywoodytorna mot varandra när de lagras och transporteras till och från arbetsplatsen. Bild 26 23
