1 Användarmanual TOPAZ PHD Freedom Scientific, Inc. Februari 2015

2 PUBLISHED BY Freedom Scientific st Court North St. Petersburg, Florida USA Informationen i detta dokument kan ändras utan notering. Ingen del i detta dokument får kopieras eller föras vidare i någon form, elektroniskt eller mekaniskt, av någon anledning, utan skriftligt tillstånd från Freedom Scientific. Copyright 2015 Freedom Scientific Inc, LLC. Förbehåller sig alla rättigheter. TOPAZ är ett registrerat varumärke från Freedom Scientific Inc i USA och andra länder. 2

3 Innehållsförteckning Översikt 4 Kartongen innehåller 5 Uppställning. 6-8 Nedpackning 9 Starta och stänga av enhet 10 Kontrollpanel Avancerade funktioner Återställa till grundinställning 20 Ändra TOPAZ inställningar 21 TOPAZ inställningsmeny Batteribyte Ställ in datum och tid 28 Förskrivarinformation 29 Felsökning 30 Teknisk Data 31 3

4 Översikt TOPAZ PHD är ett ihopfällbart kamerasystem. Lilla formatet och vikten gör den enkel att förvara och ta med på resan. TOPAZ PHD har följande funktioner: HD kamera med autofocus. Förstoring 1.7X till 34X. Högkontrastlägen 5 grund och 27 valbara färgkombinationer. Frysfunktion av bild. Sökkors för enklare navigering. Justerbara referens och kulisser. Kortpals för SD kort. (bilder kan sparas ner på SD kort). USB anslutning för PC tillkoppling (GEM programvara tillval). Selfie kamera med förstoring 1X till 2.5X. 4

5 Kartongen innehåller Innehåll: TOPAZ PHD. Nätadaper och kabel. Manual. Axelremsväska. Batteri Li-ion 5

6 Uppställning Anslut nätadaptern för att ladda batteriet. 1. Anslut den runda kontakten till uttaget på vänster sida, bakom strömbrytaren. 2. Anslut nätkabeln till vägguttaget. Det tar ca 3½ timma at ladda batteriet, Och drifttiden är ca 4 timmar. Se sidan 24 för mer information hur man byter batteri. 6

7 Uppställning Placera enheten på ett stadigt underlag. 1. Håll två fingrar på bottenplattan. 2. Ta tag med andra handen om enhetens framkant. 3. Fäll upp enheten tills den stoppar i rätt läge. 7

8 Uppställning Håll med båda händerna om skärmens höger och vänstersida, dra skärmen mot dig och höj den uppåt (4 och 5). Kameran startar automatiskt när skärmen fälls upp. Justera bilskärmens höjd och vinkel till behaglig ergonomi. 8

9 Nedpackning 1. Fäll ihop enheten, ta med båda händerna i bildskärmen och fäll in den i stativet. 2. Fäll ner enheten mot bordsplattan, kameran stängs automatisk av. 9

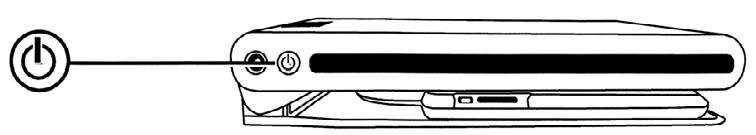

10 Starta och stänga av enheten TOPAZ PHD startar automatiskt när du fäller upp skärmen, och stängs av när skärmen fälls in. Det går även starta eller stänga av enheten med strömbrytaren placerad i stativets bakre vänstra sida. Om ingen bild visas, prova att: Tryck på strömbrytaren. Kontrollera att nätadaptern är ansluten till enheten. Att nätadaptern är ansluten till vägguttaget. Batteriet är laddat, om strömbrytaren blinkar rött är batterinivån låg. Batteristatus: LED indikeringen i strömbrytaren visar batteriet status. Grönt sken - Batteriet är laddat, nätadapter ansluten. Grönt blinkande - Batteriet laddas, nätadapter ansluten. Röd blinkande - Batterinivå låg, mindre än 10% kvar. Rött sken - FEL, koppla bort nätadapter några sekunder, anslut igen, om felet kvarstår, byt batteri eller ring för service

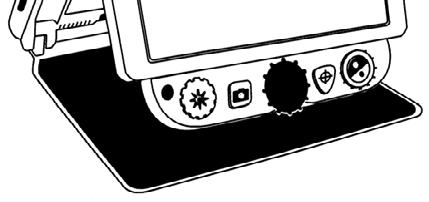

11 Kontrollpanel (1) Ljusratt (Gul) (2) Frysknapp (Röd) Vrid medurs för att öka ljusstyrkan. Tryck på frysknappen för att fånga bilden, tryck igen för att släppa bild. Håll in knappen i sex sekunder för att visa sparad bild på SD kort. (3) Förstoringsratt (Svart) (4) Sökknapp (Orange) (5) Färgvalsratt (Blå) (A) Avancerat knapp (Svart) Vrid på förstoringsratten för att öka eller minska förstoring. Tryck och håll in sökknapp, förstoring går ner till översikt, ett kors visar centrum av bild, släpp knapp, förstoring återgår till vald, kors försvinner. Vrid ratten för att välja färgbild eller önskad högkontrast. Se sidan 21 För ändring av kontrastfärger. Använd i kombination med andra reglage för avancera funktioner. Se sidan 16 För mer information. 11

12 Kontrollpanel Ändra förstoring Vrid den svarta förstoringsratten medurs för att öka förstoringen, Och moturs för att minska. Ändra ljus på skärmen Vrid den gula ljusratten medurs för att öka ljusheten i bild, och vrid moturs för att få en mörkare bild

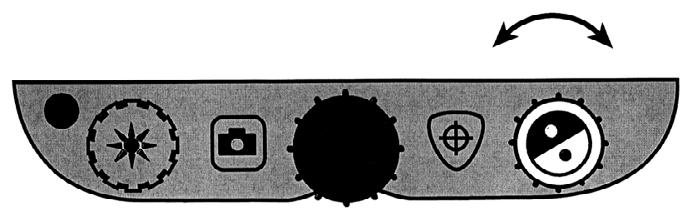

13 Byta färg & kontrast Vrid den Blå färgvalsknappen för att byta kontrastfärg. Som grundinställning finns fem färgval: Fullfärg Svart /vit Vit svart Gul /blå Gul / svart (Alltid tillgänglig) (Alltid tillgänglig) (Alltid tillgänglig) (Går att ta bort) (Går att ta bort) Det går att aktivera ytterligare 27 olika färgkombinationer, och att aktivera upp till 32 aktiva kombinationer. Se sidan 21 För information hur man lägger till eller tar bort färgval. 13

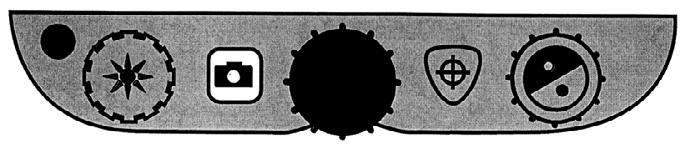

14 Kontrollpanel Frysa en bild Tryck på den röda frysknappen för att fånga en bild. En frysikon med två lodräta streck visas på skärmen. Tryck på knappen igen, för att få rörlig bild. Aktivera sökkorset Tryck och håll in den orange sökknappen. Förstoringen går ner till en översiktsbild, ett kors på skärmen markerar centrum av bilden. Flytta läsbordet till önskad position, och släpp sökknappen, förstoringen återgår till tidigare val, och korset försvinner

15 Avancerade funktioner Selfie kamera I överkant på bildskärmen sitter en liten kamera som kan användas som sminkspegel. 1. Skjut kameralocket åt höger för att starta kameran. 2. Justera bildskärmens vinkel och höjd. 3. Vrid på svarta förstoringratten för att öka och minska förstoring. 4. Stäng av kameran genom att skjuta kamersyddet åt vänster. 15

16 Avancerade funktioner Svarta knappen (A) tillsammans med andra reglage på kontrollpanelen ger ytterligare funktioner. (A+1) Ljusratt (Gul) (A+2) Frysknapp (Röd) (A+3) Förstoringsratt (Svart) (A+4) Sökknapp (Orange) (A+5) Färgvalsratt (Blå) Justera ljusnivån på LED belysning. Tryck och håll in tills spara ikon visas, *Bild sparas på SD kort. Vrid för att toggla mellan horisontella linjer /kullisser, vertikala linjer /kulisser. Håll in ca 10 sekunder för att komma till konfigurationsmenyn. Vrid för att justera mellanrum på linjer och kulisser. Notera: Bild kan bara sparas om SD kort sitter i kortläsaren

17 Avancerade funktioner Spara bilder Håll in svarta A knappen, och tryck på röda Frysknappen tills spara ikonen visas. Enheten återgår till rörlig bild. Bilden är sparad på SD kortet som en 24-bitars BMP, med upplösning 1280x800 pixlar. Bilderna namnges i stigande nummerordning, IMG_0001.bmp, IMG_0002.bmp osv. Visa eller radera sparade bilder Håll in röda Frysknappen i sex sekunder för att komma till sparade bilder. Vrid den blå Färgvalsratten för att bläddra mellan bilderna. En förbockad ruta markerar att bilden är sparad. Radera en bild genom att hålla in svarta A knappen och trycka på orange Sökknappen, förbockningen i rutan försvinner. Lämna sparade bilder genom att trycka röda Frysknappen i sex sekunder. Notera: Bilder kan bara sparas om SD kort sitter i kortläsaren. Om kort saknas visas ett kryss. 17

18 Avancerade funktioner Visa bildspel Du kan skapa ett bildspel av dom sparade bilderna. Varje bild visas i ca 5 sekunder och i den nummerordning dom är sparade i. Bilder som visas får ej ha upplösning högre än 1280x800 pixlar. Vill man ändra nummerordning kan man sätta SD kortet i en dator, ändra namn filerna. (Max åtta tecken långt följt av bmp tillägg. Starta ett bildspel: 1. Håll in svarta A knappen och röd Frysknapp i sex sekunder för att komma till bildvisning. 2. Håll in svart A knapp och tryck på Frysknappen för att starta bildspel. 3. Upprepa knapptryckning för att stoppa bildspel. Lämna bildspel/bildvisning genom att hålla in svart A knapp och röd Frysknapp i sex sekunder

19 Avancerade funktioner Referenslinjer och Kulisser Två vertikala eller horisontella referenslinjer kan visas på skärmen, alternativt två kulisser i horisontell eller vertikal led. Avståndet mellan linjerna eller kulisserna kan justeras. Visa referenslinjer och kulisser Håll in svarta A knappen, vrid på svarta Förstoringsratten för att välja följande visning: Horisontella linjer, Vertikala linjer, Horisontella kulisser, vertikala kulisser eller inget. Justera avstånd mellan linjer och kulisser Håll in svarat A knappen, vrid blå Färgvalsknapp medurs för att öka avstånd, och moturs för att minska. 19

20 Återställa TOPAZ till grundinställning Tryck och håll in följande knappar i 10 sekunder för att återställa TOPAZ till grundinställningarna. Svart A knapp Röd Frysknapp Orange Sökknapp 20 20

21 Ändra TOPAZ inställningar Lägg till och ta bort Färgval Som grundinställning finns fem färgval. Det går att välja från tre upp till 12 olika aktiva val. I inställningsmenyn finns ytterligare 27 färgkombinationer. 1. Håll in svarta A knappen och orange sökknappen i 10 sekunder för att komma till inställningsmenyn. 2. Vrid på blå Färgvalsknapp för att bläddra mellan färgvalen. Ett V indikerar att valet är aktivt, ett X markerar att valet inte är aktivt. 3. Tryck på röd Frysknapp för att växla mellan aktiv och inaktivt val. 4. Vrid på gula Ljusratten för att visa andra färgkombinationer. 5. Håll in svarat A knappen och orange sökknappen i 10 sekunder för att spara och lämna inställningsmenyn. Tillgängliga färgkombinationer: 1. Fullfärg 11. Vit på Blå 21. Svart på Röd 31. Svart på Amber 2. Svart på Vit 12. Blå på Vit 22. Röd på Svart 32. Amber på Svart 3. Vit på Svart 13. Grön på Svart 23. Violett på Vit 4. Gul på Blå 14. Svart på Grön 24. Vit på Violett 5. Gul på Svart 15. Röd på Vit 25. Orange på Svart 6. Gråskala 16. Vit på Röd 26. Svart på Orange 7. Blå på Gul 17. Vit på Grön 27. Grön på Gul 8. Svart på Gul 18. Grön på Vit 28. Gul på Grön 9. Violett på Svart 19. Svart på Blå 29. Amber på Vit 10. Svart på Violett 20. Blå på Svart 30. Vit på Amber Notera: Grundfärgerna 1 till 3 går inte ändra eller plocka bort. 21

22 TOPAZ inställningsmeny 1. Gå till TOPAZ inställningsmeny genom att hålla in svarta A knappen och orange Sökknappen i tio sekunder. Nu visas val av färgval. 2. Tryck upprepade gånger på svarat A knappen för att visa fler inställningsalternativ. Frys symbol Sökkors Förstoringsalternativ 1 Förstoringsdisplay 88 Klocka 00:00 Datum Vid önskat alternativ, tryck röda Frysknappen för att ändra värde. 4. När alla inställningar är klara, håll in svarta A knappen och orange Sökknapp i 10 sekunder för att spara och stänga inställningsmenyn

23 TOPAZ inställningsmeny Grundinställning för Fryssymbol är den visas på skärm. Avmarkeras med ett tryck på röd Frysknapp. Grundinställning för Sökkors symbol är att den visas på skärm. Avmarkeras med ett tryck på röd Frysknapp. Förstoringsalternativ 2 är grundinställning, förstoringen regleras i 16 jämna steg. Alternativ 1 har finare steg i läge 1 till 5, passar brukare med behov av låg förstoring. Alternativ 3 har finare steg i läge 6 till 10, vilket passar brukare med högre förstoring. Bestämmer vilken presentation av förstoring som ska visas på skärmen. Ikon med förstoringsglas 88 visar vilket av dom 16 steg du valt. Ikon med tomt förstoringsglas, visar ingen information på skärmen. Ikon med förstoringsglas med X visar vilken förstoring varje steg har. Klocka för tidsbestämning av sparade bilder. Tidsinställning sparas så länge det finns batteri med laddning. Datum för datumbestämning av sparade bilder. Tidsinställning sparas så länge det finns batteri med laddning. 23

24 Batteribyte TOPAZ PHD levereras med ett Li-ion batteri. Ta ur batteri 1. Stäng av enhet och koppla ur nätadapter. 2. Enheten ska vara uppfälld enligt sid X. 3. Lägg försiktigt enheten med ryggen nedåt, och skärmen hängande över en bordkant

25 25

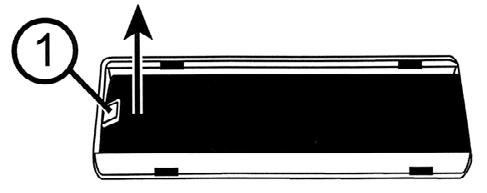

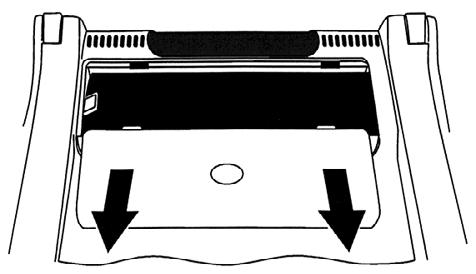

26 Batteribyte 4. Använd båda tummarna för att pressa ner batteriluckan, och skjut den mot dig. 5. Lyft ur batteriet med den lilla plastfliken som är på vänster sida av batteriet

27 Batteribyte Montera i batteri 1. Placera batteriet i batterifacket, se till att batteriets kontakter möter kontakten i batterifacket. 2. Skjut batteriluckan på plats, se till att låstapparna kommer på rätt håll. 3. Vänd enheten och placera den på rätt håll på bordet. Tryck på strömbrytaren till vänster på stativet, En ikon visar batteristatus på skärmen. 27

28 Ställ in datum och tid Efter batteribyte måste enheten ställas in med rätt datum och tid för att sparade bilder ska sparas med rätt information. 1. Tryck och håll in svarta A knappen och orange sökknapp i tio sekunder för att komma till inställningsmenyn. 2. Tryck upprepade gånger på svarta A knappen tills Klockdisplayen visas Vrid på gula Ljusratten för att justera timmar. Tryck på röd Frysknapp för att flytta till minuter, vrid på gul Ljusratt för att ställa in minuter. 3. Tryck på svarta A knappen, datumdisplayen visas. Vrid på gula Ljusratten för att justera månader. Tryck på röd Frysknapp för att flytta till dagar, vrid på gul Ljusratt för att ställa in dag. 4. När inställningar är klara, tryck och håll in svarta A knappen och orange Sökknappen i tio sekunder för att spara och lämna inställningsmenyn

29 Förskrivarinformation TOPAZ PHD Läskamera finns i fyra olika modeller: Med bildskärm i storlek 12 TFT och 15 TFT, med och utan batteri. Personliga inställningar. TOPAZ levereras helt ihop satt, bara att ansluta till vägguttaget. Ta i båda sidorna på bildskärmen och lyft eller sänk skärmen till önskad höjd. Vinkla skärmen för bästa betraktningsvinkel. På sidan 21 Ändra TOPAZ inställningar förklaras hur man väljer om och vilka artificiella färger ska finnas tillgängliga för brukaren. För ljuskänsliga brukare kan belysningen Justeras, tryck och håll inne Svarta knappen till vänster på panelen, vrid på Gula ljusratten till önskad ljusnivå. Sätt i ett SD kort i uttaget för att spara bilder från Läskameran eller Selfie kameran. Se sidan 20 hur man återställer till fabriksinställningar. Garanti TOPAZ levereras med 3 års garanti. Rengöring Drag alltid ut sladden innan du rengör TOPAZ. Använd mjuk trasa. Använd inte rengöringsmedel eller sprit. Tryck inte för hårt vid rengöring av bildskärm. Använd inte medel som innehåller slipmedel eller starka vätskor som Aceton, Etylalkohol, Etylsyra, Ammoniak eller Metylklorid. 29

30 Felsökning Ingen bild visas på skärmen Tryck på strömbrytaren. Kontrollera att det finns ström till enheten. Minska förstoringen. Vrid på ljusratten. Kontrollera alla kabelanslutningar. Inga reglage fungerar Starta om enheten genom att hålla in strömbrytaren i 12 sekunder. Bilden på skärm ändrar sig inte Lämna läget sparade bilder genom att trycka på röda Frysknappen i sex sekunder. Du ser dig själv inte pappret under kameran Selfie kameran är påslagen, skjut kameraskyddet åt vänster

31 Teknisk data Förstoring: 12 1,7X till 34X (Läge 1) 1,7X till 24X (Läge 2 Standard) 3X till 32X (Läge 3) 15 2X till 40X (Läge 1) 2,3X till 31X (Läge 2 Standard) 4X till 40X (Läge 3) Fri arbetshöjd: 248 mm Belysning: LED (dimbar) Responstid: 8ms Fokusavstånd: 76 mm Strömförsörjning: Batteri eller Volt AC 50/60Hz Batteri: Li-Ion 11.1V, 7.8AH Effekt drift: 20.3w Effekt StandBy: 0.1w Vikt: 12 4,3 Kg 15 4,7 Kg Storlek: x343x61 (B x D x H) x406x61 (B x D x H) Dessa produkter uppfyller följande krav och direktiv: MDD 93/42/EEC EMC 2004/108/EEC Low Voltage directive 2006/95/EEC EN 55022:2006 /A1:2007 EN 55024: 2010 EN :2009 EN :2006 /A1:2008 /A2:2010 EN :2004 EN :2006 EN :2009 EN :2010 EN :2004 EN :2006 EN :1995 /A1:2000 /A2:2005 EN ISO EN UL /R: EN /A12:
