1 Sida 1 av 11 Manual mc30 Rörålskamera

2 Sida 2 av Innehållsförteckning 1. Innehållsförteckning 2 2. Systemet mc Uppstart Arbeta med systemet Starta 4 4. Kontrollenhet Batterilampa Reglering av LED ljusstyrka Använda distansräknare Styrsond / sändare AC / DC Power 6 5. Inspelningsenhet / monitor Systeminställning Spela in Starta inspelning Pausa inspelning Stoppa inspelning Skärmjustering Ta en bild Filhantering Förhandsgranska videoklipp Förhandsgranska bilder Ta bort filer Inställningsmeny Centreringsguider Systemspecifikationer 12

3 2. Systemet Sida 3 av mc30 MC30 systemet levereras med en självnivellerande (gyro) kamera ansluten till en rörål inbyggd i ett komplett underhållsfritt CCTV push system. 6,7mm push kabel ansluts till färgkamera KK29SL, som kan skjuta genom 2" (50mm) ledningar. Tillämpningsområde från 2" till 8" 30m med 6,7 mm rörål i glasfiber (tillgänglig upp till 50m) Option 512 Hz (standard) eller 33 khz (special order) sond Litium jon batteri som ger c:a 2+ timmars drift Inbyggd distansräknare där meter i bild visas på monitor 5,6" TFT LCD dagsljuskompatibel bildskärm monterad på rörål med SD kortläsare för inspelning av video, foton och ljud 29mm (KK29SL) färgkamera, självnivellerande (gyro) med glaslins i 3 mm safirglas i hus i rostfritt stål Vinda i rostfritt stål med centrumhus i kolfiber. Mekanisk broms för vinda Vikt: 10 kg.; Mått: 420 x 230 x 480mm (L x H x W)

3. Uppstart Sida 4 av 11 3.1 Arbeta med systemet Systemet kan manövreras från upprätt läge (se figur 3.1.a) eller på sidan för större stabilitet och kontroll av kabelutmatning (se figur 3.

Lossa kulledsfästet mellan styrboxen och anslutning till kabelrullen (se figur 3.1.c). 2.

Dra åt kulledsfästet för att hålla skärmen på plats. Obs!

c Kulledsfästet kontrollerar vridning av bildskärm. 3.2 Starta 1.

4 3. Uppstart Sida 4 av Arbeta med systemet Systemet kan manövreras från upprätt läge (se figur 3.1.a) eller på sidan för större stabilitet och kontroll av kabelutmatning (se figur 3.1.b). OBS! bilderna visar mc50. Figur 3.1.a mincam system i upprätt läge Figur 3.1.b mincam system på sidan 1. Lossa kulledsfästet mellan styrboxen och anslutning till kabelrullen (se figur 3.1.c). 2. Placera styrboxen i rätt läge. 3. Öppna locket på styrboxen för att visa bildskärmen. 4. Dra åt kulledsfästet för att hålla skärmen på plats. Obs! Dra åt kulledsfästet på framsidan för att låsa bildskärmens stativ på plats. Figur 3.1.c Kulledsfästet kontrollerar vridning av bildskärm. 3.2 Starta 1. Kontrollera att kamerans huvud är korrekt anslutet. 2. Vrid ljusregulatorn till mittläge (upprätt Figur 3.1.d) 3. Tryck på "På / Av" knappen. 4. MinCam systemet är klart att användas. Figur 3.1.d ljusregulatorn står i upprätt läge.

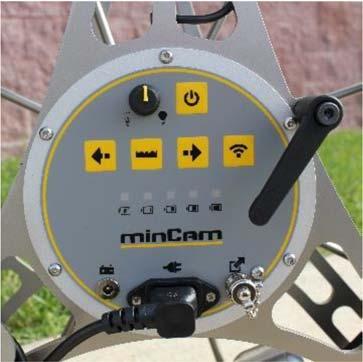

4. Kontrollenhet Sida 5 av 11 Styrenheten är hjärtat i mincams inspektionssystem. Figur 4.a visar styrenheten för mc30. Slår på eller av systemet. 4.1 Batterilampa De 5 LED lamporna visar aktuell batteristatus.

5 4. Kontrollenhet Sida 5 av 11 Styrenheten är hjärtat i mincams inspektionssystem. Figur 4.a visar styrenheten för mc30. Slår på eller av systemet. 4.1 Batterilampa De 5 LED lamporna visar aktuell batteristatus. Figur 4.a mc50 styrenhet Röd: Laddning Grön: 25%, 50%, 75% eller 100% återstående batterilivslängd. 4.2 Kontrollera LED ljusstyrkan Det svarta reglaget möjliggör kontinuerlig justering av LED ljuset. Vrid vänster (moturs) för att stänga av LED ljus. Vrid höger (medurs)för att aktivera LED ljus. Innan du slår på systemet, bör ljusregulatorn alltid ställas in på mitten. 4.3 Använda distansräknare Knappen växlar mellan tre olika visningslägen på bildskärmen: Visa både "datum" och "distansräknare" (se figur 4.3.a) Visa endast "distansräknare" "distansräknare" avstängd "Distansräknare" kan styras via tre kommandon: Ställ räknaren till 0: Tryck samtidigt på och. Öka räknaren: Tryck på Minska räknaren: Tryck på

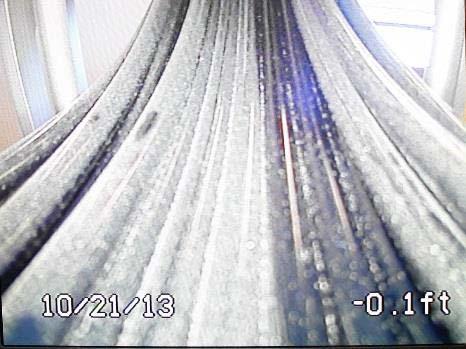

6 4.4 Sond / sändare Sida 6 av 11 Knappen slår på och av sonden. Medan positionssändaren är aktiverad, tillhandahålls ingen kamerabild. Skärmen visar en svart bild (figur 4.3.a) 4.5 AC / DC Power DC laddaren och den medföljande nätsladden går in i sina motsvarande kontakter. Figur 4.3.a Datum, meter i bild och aktivering av sändare

5. Inspelningsenhet / monitor Sida 7 av 11 5.1 Systeminställningar Som standard skickas livebild direkt till bildskärmen med 4:3 bildformat. (Se figur 5.1.a) För att spela in video måste livebild först passeras genom SD kortet.

7 5. Inspelningsenhet / monitor Sida 7 av Systeminställningar Som standard skickas livebild direkt till bildskärmen med 4:3 bildformat. (Se figur 5.1.a) För att spela in video måste livebild först passeras genom SD kortet. Detta styrs av "Växlaknapp". Figur 5.1.a "Direct Feed" kamera signal till monitor Ett grönt ljus tänds på knappen när "Direktmatning" väljs. Genom att trycka på knappen växlar signalen mellan: "Direktmatning" till bildskärmen, eller "Passera" matar via SD kortet. När du har tryckt på Växla visas två svarta staplar till vänster och höger om skärmen och information om de aktuella inspelningsinställningarna visas i grå boxar (Se bild 5.1.b). Se alltid till att videon är inställd på "Passera" innan du spelar in video. i 5.2 Spela in Figur 5.1.b växla till passera för att möjliggöra inspelning Videoknappen startar / stoppar inspelning av video: Dörrknappen pausar videon: Starta inspelning Tryck på "Video knappen för att starta inspelningen. Så snart du börjar spela in visas en röd ruta i det övre vänstra hörnet Pausa inspelning Tryck på "Paus" knappen för att pausa videon. Så snart du trycker paus, ändras den röda rutan till paus symbolen. Se figur a Stoppa inspelning Figur a Röd paussymbol / inspelning pausad Tryck på knappen "Video" igen för att stoppa inspelning

5.2.4 Skärmjustering Sida 8 av 11 Om du trycker på "Växla" knappen medan du spelar in video växlar du till direkt livebild. Detta tar bort de svarta staplarna från sidan.

3 Ta en bild Tryck på kameraknappen för att lagra en bild: Medan bilden lagras visas en gul fyrkant mitt på skärmen. (Se Figur 5.3.a).

Filnamn lagras som: "YYYYMMDDhhmmss", det vill säga År, Månad, Dag, Timme, Minut, Sekund Bilderna har filformatet *.bmp. Videor har filformatet *.

8 5.2.4 Skärmjustering Sida 8 av 11 Om du trycker på "Växla" knappen medan du spelar in video växlar du till direkt livebild. Detta tar bort de svarta staplarna från sidan. Även om du inte längre ser den röda symbolen, spelar du fortfarande in. 5.3 Ta en bild Tryck på kameraknappen för att lagra en bild: Medan bilden lagras visas en gul fyrkant mitt på skärmen. (Se Figur 5.3.a). Om du tar en bild medan du spelar in video stoppas videoströmmen i c:a 2 sekunder. 5.4 Filhantering Figur 5.3.a Gul rutan visas när foto lagras. Filnamn lagras som: "YYYYMMDDhhmmss", det vill säga År, Månad, Dag, Timme, Minut, Sekund Bilderna har filformatet *.bmp. Videor har filformatet *.avi Åtkomst till filer: Viktigt: Filmenyn öppnas inte när "Växla" är inställd på "Livebild". 1. Tryck på mappknappen för att öppna filmenyn: 2. Använd piltangenterna för att välja mellan de två alternativen: Sök efter datum och tid (se figur 5.4.a) Visa alla, för att öppna alla filer (se figur 5.4.b) 3. Tryck på den här knappen till "VÄLJ": 4. Tryck på den här knappen för att gå tillbaka. Figur 5.4.a Sökfunktion Figur 5.4.b Arkivmeny

5.4.1 Förhandsgranska videoklipp Videor lagras i HVR mappen i filbläddraren. Sida 9 av 11 1. Ange filmenyn: 2. Välj "Visa alla" 3. Välj mapp "HVR" (Se figur 5.4.1.a) Videor organiseras ytterligare i två undermappar: DATE och HOUR Figur 5.

Tryck på "VÄLJ" för att visa: Figur 5.4.1.b Video *.avi filer 5.4.2 Förhandsgranska bilder Bilder lagras i BILD mappen i webbläsaren. 1. Ange filmenyn: 2. Välj "Visa alla" 3.

9 5.4.1 Förhandsgranska videoklipp Videor lagras i HVR mappen i filbläddraren. Sida 9 av Ange filmenyn: 2. Välj "Visa alla" 3. Välj mapp "HVR" (Se figur a) Videor organiseras ytterligare i två undermappar: DATE och HOUR Figur a HVR mapp 4. Välj "DATE" 5. Välj "HOUR" Använd Att gå till föregående eller nästa fil. 1. Tryck "SELECT" för att välja: 2. Välj den video du vill visa. (Se figur b) 3. Tryck på "VÄLJ" för att visa: Figur b Video *.avi filer Förhandsgranska bilder Bilder lagras i BILD mappen i webbläsaren. 1. Ange filmenyn: 2. Välj "Visa alla" 3. Välj mapp "PICTURE" Använd för att gå till föregående eller nästa bild. Figur a Foto *.BMP filer 4. Välj den bild du vill visa. (Se figur a) 5. Hit "SELECT" för att välja:

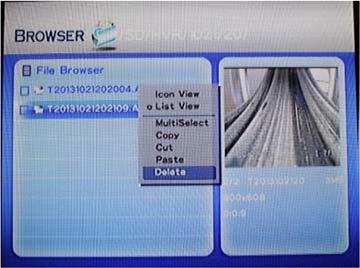

5.4.3 Ta bort filer Sida 10 av 11 Så här raderar du en bild eller videofil från ett SD kort (Figur 5.4.3.a): 1. Använd för att välja en fil 2. Tryck på "Menyknapp" för att öppna skalmenyn: Figur 5.4.3.a Radera en fil 3.

10 5.4.3 Ta bort filer Sida 10 av 11 Så här raderar du en bild eller videofil från ett SD kort (Figur a): 1. Använd för att välja en fil 2. Tryck på "Menyknapp" för att öppna skalmenyn: Figur a Radera en fil 3. Använd För att välja "Radera" i menyn. 4. tryck "SELECT" och "YES": 5.5 Inställningsmeny Öppna menyn Inställningar genom att trycka på "Menyknappen" från "Inmatning" inspelningsmatningen. Menyn öppnas inte när Växla är inställd på "livebild ". Menyn har 3 inställningar: 1. Mikrofon Standard: 9 db Stäng av mikrofoninställningen 2. Förvaringskort Standard: Fullstopp Radera alla filer från SD kort 3. System Ställ in datum / tid Välj språk Statusvisning På / Dölj Info Box / Av

6. Centreringsguider Sida 11 av 11 De olika centreringsguiderna placerar kameran i mitten av röret. KK29SL Glidskydd (större än 2") KK29SL Centreringsborst (3 6 ) 7.

11 6. Centreringsguider Sida 11 av 11 De olika centreringsguiderna placerar kameran i mitten av röret. KK29SL Glidskydd (större än 2") KK29SL Centreringsborst (3 6 ) 7. MinCam systemspecifikationer MC30 rörål Rörål 30 m, 6,7 mm glasfiberkabel, upp till 50 m Sändare 512 Hz sondstandard (eller 33 khz, specialorder) Elektronisk fjärrkontroll på skärmen. Litium jon batteri i mer än 1,5 timmars drift. Strömförsörjning: V AC; 12V DC Biladapter. Lätt rostfritt stål och kolspolarbur. Styrenhet: På / av brytare, ljusreglering, återställning av distansräknare, batterinivådioder, BNC videoutgång. Mekanisk hjulbroms. Vikt: 10 kg.; Mått: 420 x 230 x 480mm (L x H x W) 5,8 "TFT LCD (solljus kompatibel), spelar in video, ljud och foto Justerbart kulledsfäste SD kortläsare, max. 32 GB för ca. 20 timmars video MPEG 4 video (.avi, 800x600); Bilder (.bmp 640x480) Externt Qwerty tangentbord option (specialbeställning) KK55SL självnivellerande (gyro) färgkamera Område: 2" 8" Upplösning: 480 HTVL video Belysning: 0,05 lux vid f / 1,2 Belysning:? st. lysdioder
