Multifunktions Hjälp Start. Bruksanvisning- Manual

Transkript

1 Multifunktions Hjälp Start Bruksanvisning- Manual

2 Varning Varning: Läs denna bruksanvisning innan produkten tas I bruk

3 Introduktion Den här produkten är kapabel att starta de flesta 12V, V8 bensin motorer upp till 8.0L och diesel motorer upp till 6.0L,. Den kan också återladda mobiltelefoner, laptop, GPS, ipad mm. Det finns en utgång (12V, 16V, 19V), 2 USB utgångar (5V/ 2.1A), 1 DC5.5 utgång och en ficklampa. Tack vare den stora LCD skärmen avläses status och inställningar enkelt. Teknisk specifikation Utgående volt: 12V Kapacitet: 55500mWh Dimensioner: 180( L) x90( W) x40mm( H) Ingångar för laddning: 6mm- 15V, upp till 1A/ 12V Auto-12V, pp till 1.5A Utgångar: USB- 5V 2. 1A Start Booster- 12V Elektronik- 12/ 16/ 19V- 2A/ 3. 5A/ 3. 5A Laddning: CC/ CV 15V 1A Start Ström: 400A Peak Ström: 750A( 2S) Livslängd: 1000 återladdningar efter 80% urladdning Arbetstemperatur: - 20 t ill C ellernas prestanda f örsämras v id lägre temperaturer Tidsåtgång för återladdning- Vägg laddare: 3-4 timmar Bil laddare: 6 timmar

4 Information för produktens och Er säkerhet Läs hela manualen innan produkten tas i bruk Varning 1. Minimera risken för att skada eller tappa produkten. Produkt eller laddare som är skadad skall ej användas. 2. Återladda ej produkten under fuktiga förhållanden (regn,snö,dimma). Använd ej denna produkt i explosiva miljöer (damm, gaser flammor, eller brandfarligt material). 3. Den här produkten får ej förbrännas (eldas upp). Den kan explodera, åsamka person skador. Giftiga ångor och andra farliga ämnen framkommer när detta batteri förbrännes 4. Demontera ej produkten. Brandrisk föreligger, elektrisk chock eller explosion. Okända föremål får ej anslutas till ingående och utgående portar. Detta kan förorsaka kortslutning. Metalliska föremål får ej komma i kontakt med utgående port för start kablar. Risk för kortslutning föreligger samt bestående skador på produktens batteri. Även risk för personliga skador föreligger. 5. Detta är ett Lithium ion batteri. Vid läckage från batteriet undvik kontakt med hud, ögon eller mun. Skölj med vatten och därefter vinäger vid hud kontakt. Vid ögon kontakt, skölj med vatten och uppsök läkare omgående. 6. Vid återladdning skall produkten vara väl ventilerad.. Undvik rökning och öppen eld när produkten återladdas. 7. Använd ej produkten om den är nedfrusen. 8. Försäkra er om korrekt anslutning när anslutning sker till bil utan batteri. 9. Produkten skall hållas oåtkomlig för barn och ungdom. 10. Produkten skall förvaras torrt. Använd ej eller exponera produkten i miljöer över 70 eller under -30.

5 IV Produktens funktioner 1.Lampa 2.Anslutning av start kablar 3.LED skärm 4.12/16/19V-2A/3.5A/3.5A Utgång 5.Start knapp 6.5V-2.1A Utgång 7.15V/1A Ingång 8.Strömbrytare AV/PÅ 9.Blinkande varningljus/nödsignal

6 V Jump starter Start kablar Förvarings väska Bil laddare 4-1 mobil adapter 8-1 laptop adapter Vägg laddare 1) Omvänd polaritet: Fast rött sken och 2 snabba korta signaler. 2) Skydd mot kortslutning: Fast rött sken och en lång signal (3,3Hz) 3) Skydd mot överhettning: Fast rött sken och en lång signal.(2hz) 4) Skydd mot överhettning: Fast rött sken med 2 korta signaler. 5) Grönt/Rött blinkande: Söker status för uppkoppling. 6) Grönt sken: Korrekt ansluten, efter en signal

7 VI Snabb guide 1. Starta fordon Rådfråga fordonets manual om det föreligger något speciellt handhavande innan fordonet kan startas med en start booster. Ett startförsök med denna produkt skall ej vara längre än 4 sekunder med produkten ansluten till fordonets batteri. Om fordonet ej startat föreligger troligtvis annat fel än urladdat batteri. Steg 1 30% Försäkare Er om 30% kapacitet Steg 2 Steg 5 Montera startkablage till booster Demontera startkablage från booster och fordonets batteri Steg 3 Steg 4 Anslut röd klämma till + på bil batteri, svart klämma till - minus Aktivera/vrid om start nyckel

8 (1) För mobil telefoner/tablets Steg 1 Steg 2 Steg 3 5V/2.1A Output Välj rätt anslutning Anslut USB laddkabel till 5V/2.1A utgång på start boostern Anslut den andra änden av kablaget till mobiltelefonens laddingång Steg 4 Push button ON/OFF Slå om till ON därefter tryck nu laddas telefonen (2) För Laptops Steg 1 Steg 2 Steg 3 Laptop Välj anslutningsadapter Anslut laddkablen till start boostern Anslut den andra änden av laddkablen samt vald adapter till din laptop Steg 4 Push button ON/OFF Slå om till ON därefter tryck, nu laddas din laptop 7

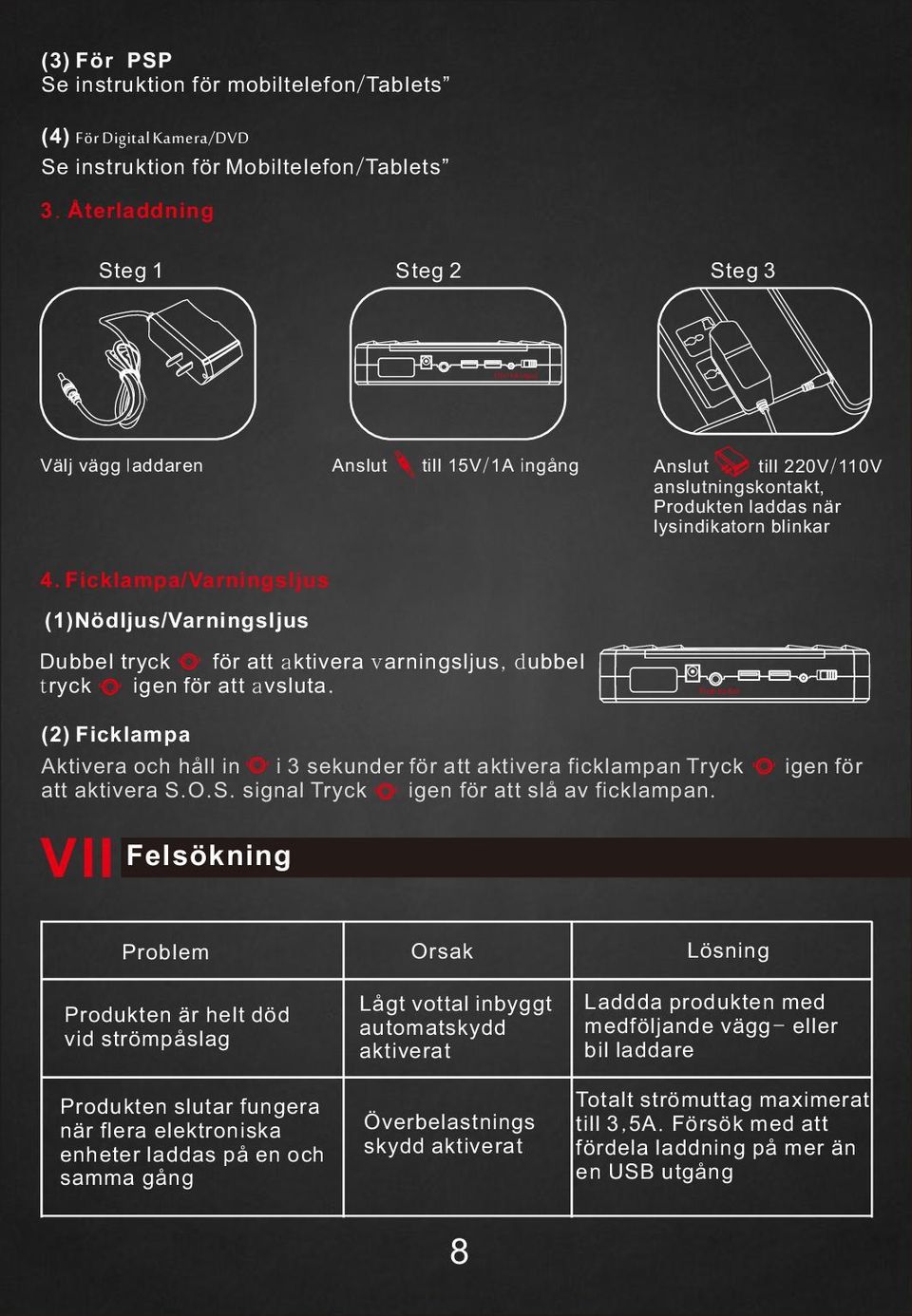

9 (3) För PSP Se instruktion för mobiltelefon/tablets (4) För Digital Kamera/DVD Se instruktion för Mobiltelefon/Tablets 3. Återladdning Steg 1 Steg 2 Steg 3 15V/1A Input Välj vägg laddaren Anslut till 15V/1A ingång Anslut till 220V/110V anslutningskontakt, Produkten laddas när lysindikatorn blinkar 4. Ficklampa/Varningsljus (1)Nödljus/Varningsljus Dubbel tryck för att aktivera varningsljus, dubbel tryck igen för att avsluta. Push button (2) Ficklampa Aktivera och håll in i 3 sekunder för att aktivera ficklampan Tryck igen för att aktivera S.O.S. signal Tryck igen för att slå av ficklampan. VII Felsökning Problem Orsak Lösning Produkten är helt död vid strömpåslag Produkten slutar fungera när flera elektroniska enheter laddas på en och samma gång Lågt vottal inbyggt automatskydd aktiverat Överbelastnings skydd aktiverat Laddda produkten med medföljande vägg- eller bil laddare Totalt strömuttag maximerat till 3,5A. Försök med att fördela laddning på mer än en USB utgång 8

10 VIII Giftiga och farliga ämnen Typ och mängd av hälsofarliga substanser i denna produkt Pb Hg Cd Cr(Vi) PBB PBDE :indikerar att hälsofarliga substanser är under MCV nivå angiven i 2002/95/EC(RoHs) IX Garanti Information 1. Garanti villkor Garantin gäller defekter i material eller fel relaterade till tillverkningsprocessen under en period av 24 månader räknat från inköpsdatum. (Gäller konsumentköp) 2. Villkoren för garantin är enligt följande: Garanti gäller endast mot uppvisade av kvitto från inköpsstället. Garantin gäller inte om serienummer, inköpsdatum, namn på försäljningsställe har avlägsnat. Garantin gäller inte för skador som uppkommit genom förslitning, felaktig användning, installation modifiering eller reparation av 3:e part. Vi anser oss ej ansvariga för förlust eller skador på produkten under frakt eller som ett resultat av force majeure. Vi är ej ansvariga för person- och sakskador uppkomna av felaktigt handhavande av denna produkt. Garanti är begränsad till reparation, komponentbyte eller utbyte av produkten. Själva batteriet är en förbrukningsvara som garantin ej gäller för. 9

11 Garanti kort Garanti kort Ett års garanti Modell Inköps Datum Kundens namn Address Säljare Serie NR. Datum för åtgärd Tel Beskrivning av fel Distribution/Service/Repair AB Super-X Sweden

12 Varning: Läs denna bruksanvisning innan produkten tas I bruk Bruksanvisning- Manual
