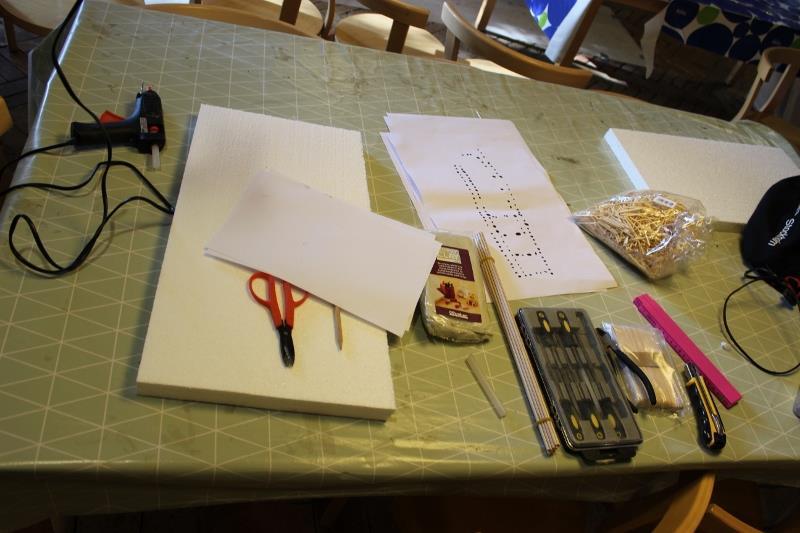

1 Modellbygge Vikingatida hall Mål: Skapa en modell av ett hus och undersöka vad byggnaden kan berätta om människornas levnadsvillkor. Material: Frigolitplatta, en per hus Limpistol A4-papper Rundstavar Miniräknare Penna Tandstickor Avbitartång Linjal eller måttstock Lera Husplan, utskrivet i A3, se sista sidan träfilar

2 Övning: Måtten: Detta hus är annorlunda än alla de andra husen - Trelleborgshus. Här måste vi också tänka och bygga på ett annat sätt. Skillnaderna består av att huset har dubbla rader av väggstolpar och halva huset (den vänstra halvan på bilden) saknar helt takbärande stolpar inne i huset. Det betyder att det är husets väggar som tar upp alla krafter från taket. Det betyder i sin tur att där taket och väggstolpen möts (pilarna) uppstår mycket stora krafter som vill putta ut stolpen. För att undvika det har man ställt en sned stolpe (strävpelare) som hjälper till att hålla tillbaka taket. = Väggstolpen = Taket = Strävpelaren (trelle)

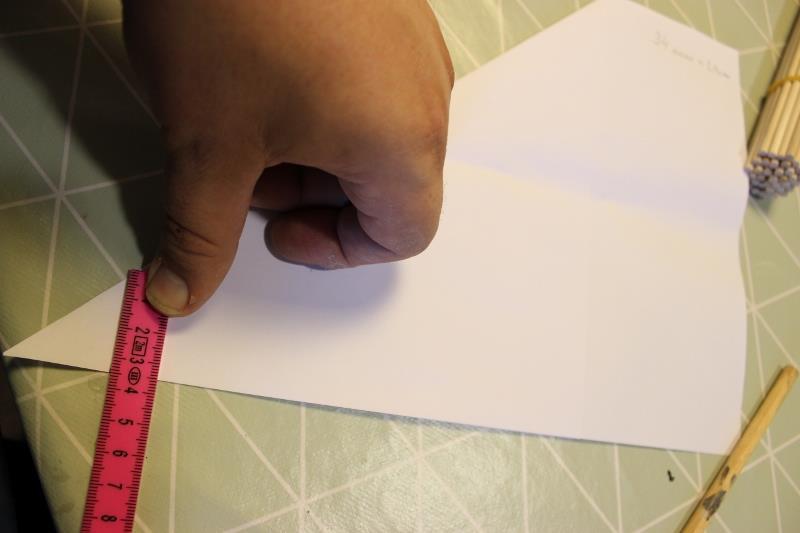

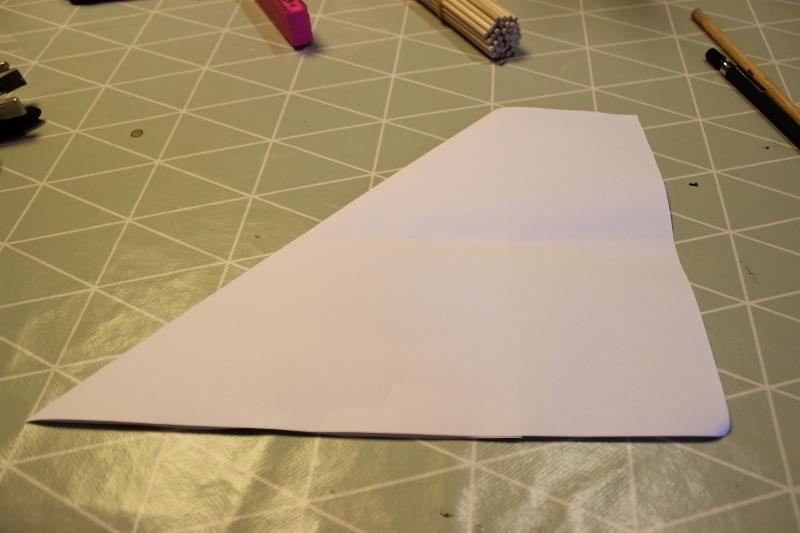

3 Den andra halvan av huset (högra halvan) har däremot inre takbärande stolpar. Dessa måste vi bestämma på samma sätt som för de andra hustyperna. Vi gör samma antagande att en människa måste kunna gå in i en dörr på husets långsida och att dörren måste ha varit minst 1,5 meter hög. Omräknat i den skala modellen har blir det 3 cm (150/50 = 3). Vi antar också att man använt sig av ett stråtak och att det måste ha 45 graders lutning för att kunna fungera. Ta nu ett vanligt A 4 papper. Viker den ena kortsidan mot långsidan, som på bilden. (i princip som när man viker ett pappersflygplan). Den lutande sidan på pappret är nu samma lutning som taket har haft. Vi tar nu en linjal och mäter 3 cm från spetsen längs basen på pappret sätt en markering. Vänder vi linjalen nu och mäter upp till den lutande sidan så är det också 3 cm. Dra ett rakt streck där. Den lutande sidan på pappret är nu samma lutning som taket har haft, 45. Ta nu en linjal och mät 3 cm från spetsen längs basen på pappret sätt en markering. Vänd linjalen och mät upp till den lutande sidan så är det också 3 cm. Dra ett rakt streck där.

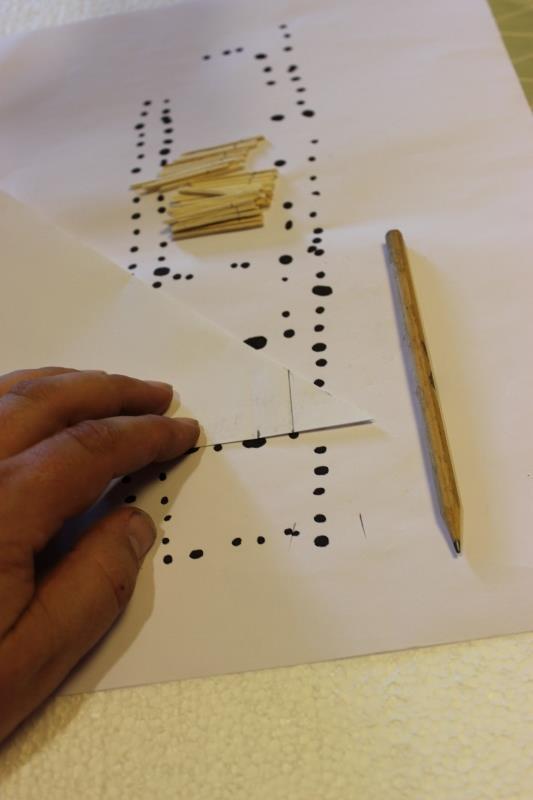

4 Ta pappret och lägg det ovanpå planen. Lägg strecket du precis drog ovanpå linjen av väggstolpar, som på bilden. Tänk på att det är den inre stolpraden som är väggen, den yttre är de lutande trellarna. Markera var takstolpen (den svarta fläcken) är.

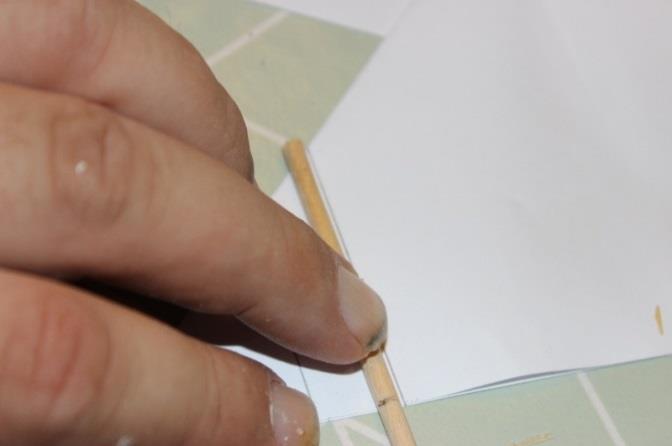

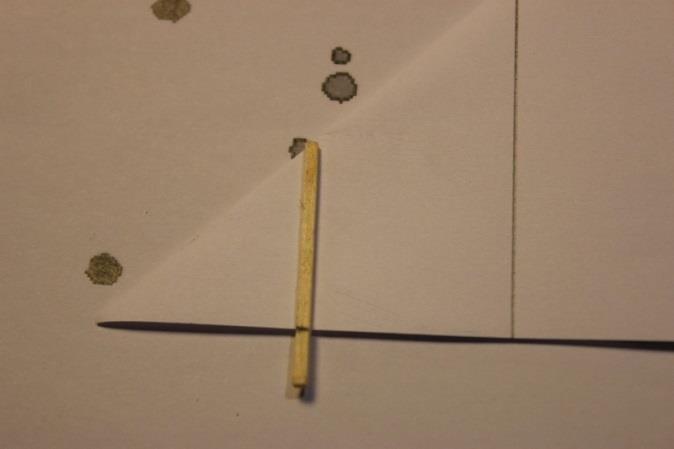

5 Dra ett rakt streck från basen till den lutande sidan på pappret. Du har nu ett papper med två streck på. Det kortare strecket är så lång väggstolpen ska vara och det längre strecket är så lång takstolpen ska vara. Lägg tandstickorna på den korta, markera med ett streck hur mycket som ska sticka upp ovan frigoliten. Lägg rundstaven på den långa, markera samt lägg till 2 cm (som ska stickas ner i frigoliten).

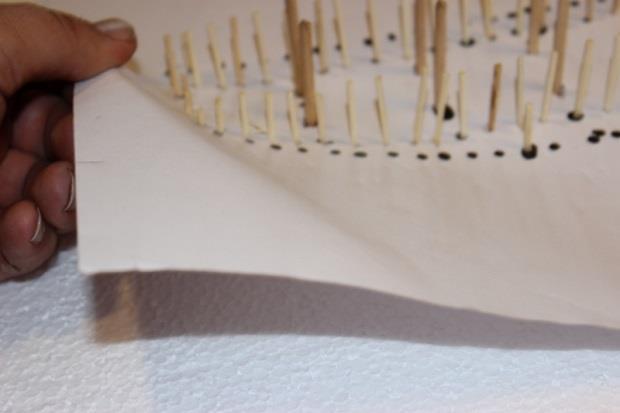

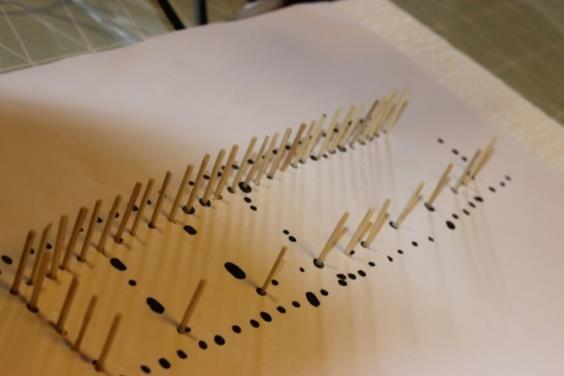

6 Klipp av rundstavarna med tången. Det är bra att hjälpas åt med att hålla båda ändarna så de inte skjuter iväg genom klassrummet. Väggstolpar och takstolpar: Lägg husplanen (ritningen) ovanpå frigoliten. Sätt ner väggstolpar och takstolpar där de ska vara. Tryck pinnarna genom pappret. Försök hitta om det har funnits en eldstad inne i huset och var dörrarna har suttit i väggen. När ni har satt dit alla stolpar så rakt som möjligt är det viktigt att markera var den yttre väggstolpelinjen varit. Gör det genom att sätta tre tandpetare rakt i hålen på vardera sidan. Nu kan ni lyfta av pappret.

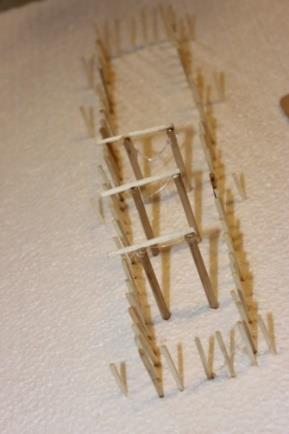

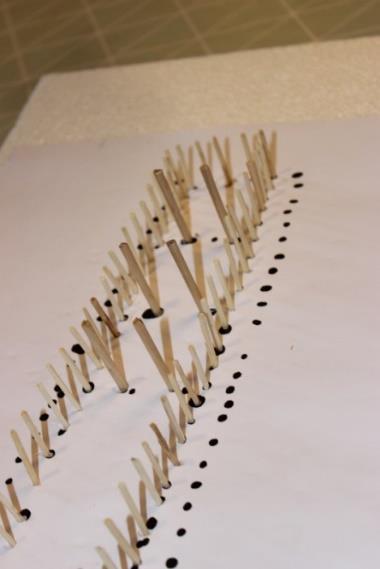

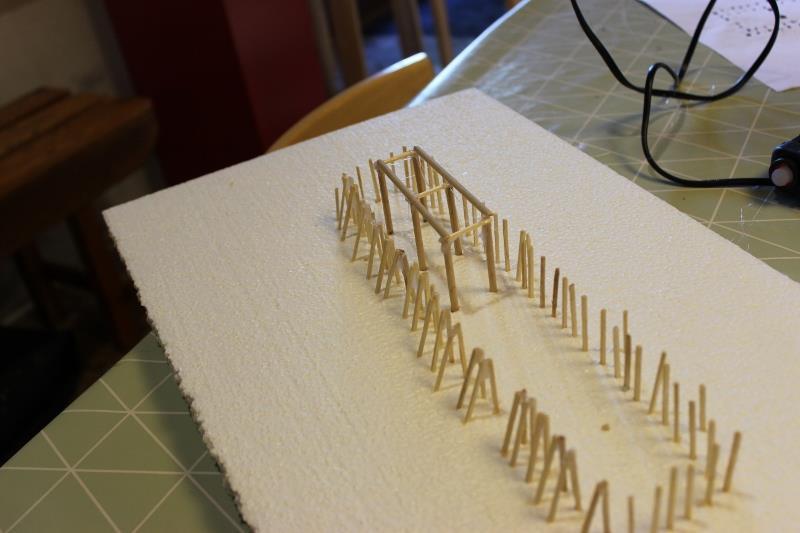

7 Trellarna de sneda stolparna Detta huset är ju helt annorlunda än dem de andra bygger. Det är nu dags att sätta dit de sneda stolparna. Varje rak stolpe i den inre väggraden har en sned stolpe som lutar in och fäster i toppen av väggstolpen. Limma försiktigt för det är lätt att bränna sig. Den ena sidan av vägglinjen är det alldeles för få stolpar i, här måste ni lägga till fler raka stolpar. Takstolen (husets skelett): Den största, tyngsta och viktigaste delen av huset är taket. Det har legat på en ställning ett skelett. Vi ska inte bygga hela ställningen, men tillräckligt mycket så att vi förstår hur det funkat. Detta hus är lite annorlunda. Takstolparna har inte gått hela vägen upp till toppen av taket (taknocken) utan har hållit upp taket halvvägs, ungefär som en skuldra eller axel. De står två och två bockpar. Mellan varandra har de haft en bjälke på toppen (se bilden nedan). Limma dit dem, men var försiktiga limpistolen och limmet är varmt.

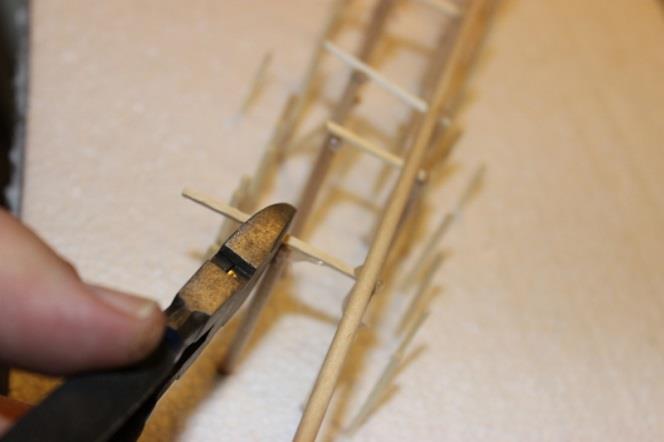

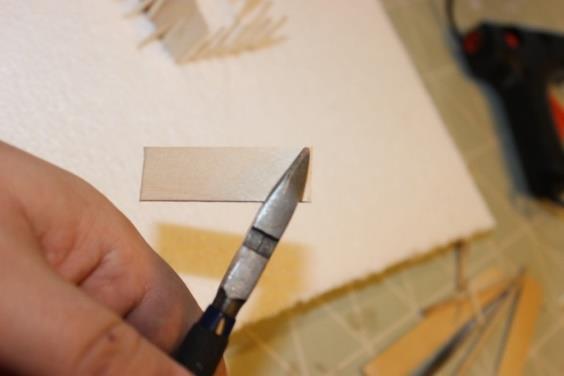

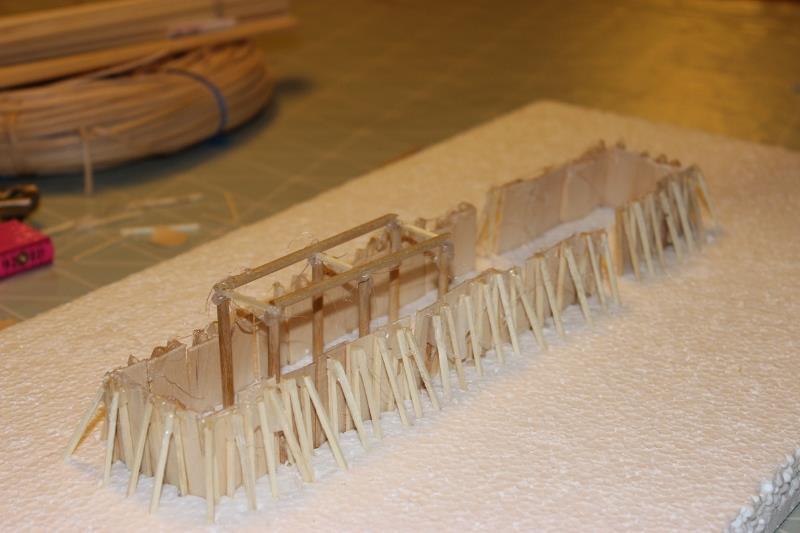

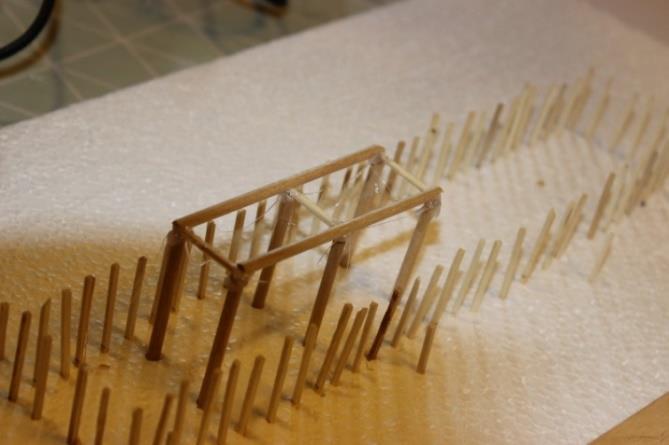

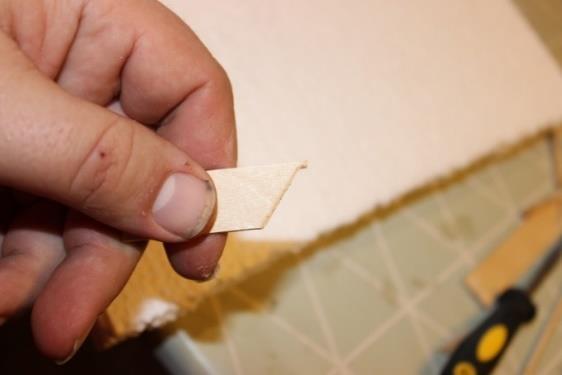

8 Längs med bockparen, i husets längdriktning har det också legat bjälkar (sidåsar). Limma en runstav på varje sida. Det är viktigt att stolparna är raka och lika långa. Klipp av de utstickande delarna av rundstavarna när limmet torkat. Väggarna: Detta hus är som sagt annorlunda och det har troligtvis haft riktiga träväggar istället för lerklining. För att bygga detta på enklaste sättet kan ni ta glasspinnar. Klipp dem så att de är spetsiga i ena änden och raka i andra änden tänk på att de ska sticka upp 3 cm från frigoliten. Kör ner den spetsiga delen i frigoliten precis innanför den raka väggstolpen.

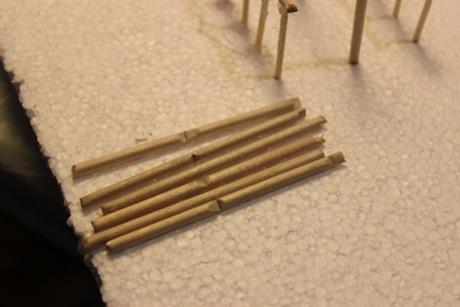

9 Kom ihåg var dörrarna i huset ska vara. Ni måste lämna hål eller klippa bort leran på de ställena. Tillbaka till taket: Det har legat stockar från toppen av väggen till toppen av taket (ryggåsen) som har varit själva ställningen som taket vassen eller halmen varit fastbundet i. För att markera detta kan ni ta rundstavar i lämpliga längder de ska sticka ner under taklinjen så att regn som faller på taket hamnar en bit ifrån väggen (det ska finnas ett takskägg), samtidigt som de vilar på sidåsen. Enklast är att ta ett mått, klippa till rätt längd samt i änden på pinnen fila så att det blir platt.

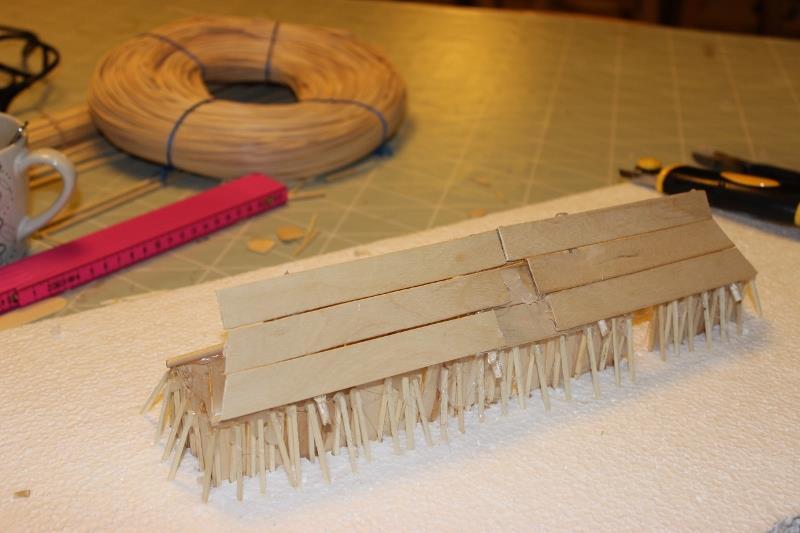

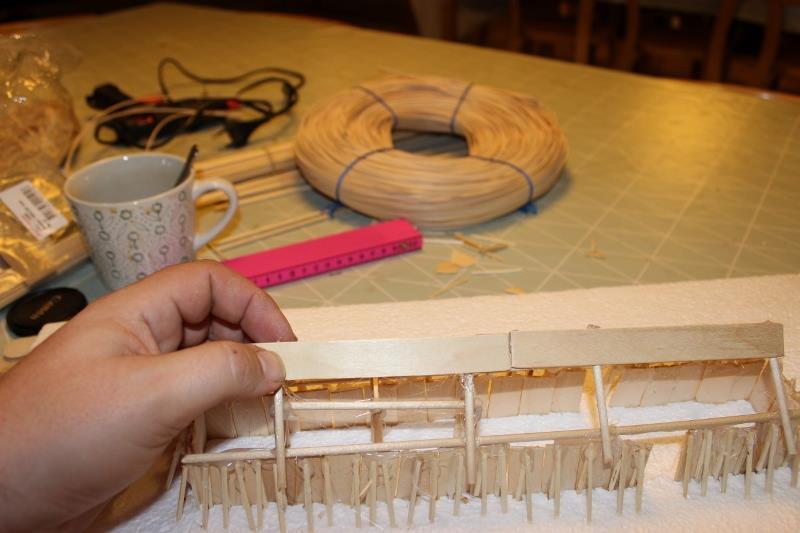

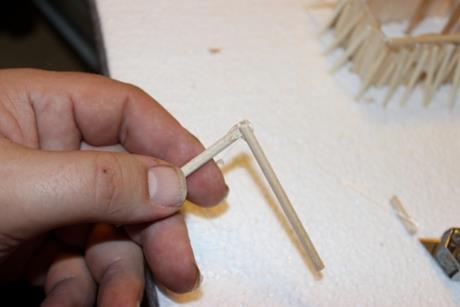

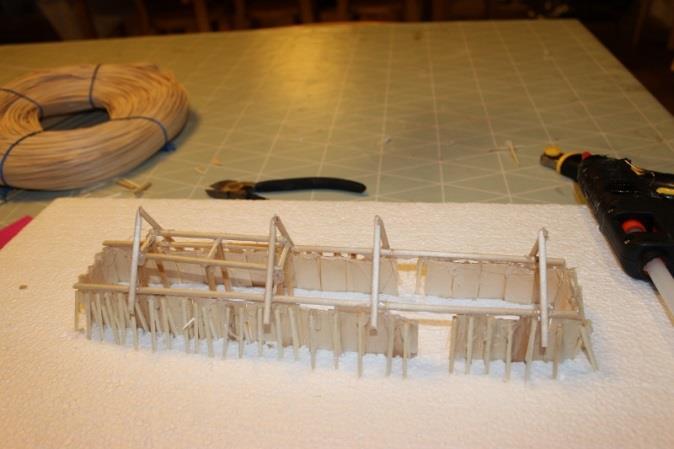

10 Limma sedan ihop pinnarna i ändarna två och två. De ska bilda en vinkel. Men vänta med att limma dit dem tills efter väggen är färdig. De är bra att fästa pappen eller vad ni väljer att ha som tak på. När väggarna är på plats är det dags att göra färdigt takstolen. Ta de hoplimmade vinklarna och limma fast dem som på bilden. Tänk på att det ska finnas ett takskägg taket sticker ut en bit. Eftersom detta hus redan är ganska annorlunda kan ni fortsätta på det spåret. Taket kan nu göras med hjälp av glasspinnar. Klipp bort de rundade ändarna på glasspinnarna, så att det blir raka kanter. Limma fast dem på takstolen (de sneda takpinnarna).

11 För att få dem att överlappa kan ni limma en kort glasspinne på baksidan (se bilden). Långhusmodell: När det är klart så ser det ut ungefär som på bilden nedan. Det som återstår är själva taket. Ett tips är att bara sätta tak på ena sidan eller göra ett som går att ta av (som på ett dockskåp). Ni har nu ett hus att fylla med kunskap om just den tiden huset fanns. Fundera vidare kring var förråden varit, var bostadsdelen varit och var djuren fanns på vintern.
