DESSA INSTRUKTIONER GÄLLER ENDAST I SLUTLIGA ANVÄNDARLÄNDER, VARS IDENTIFIKATIONSSYMBOLER FINNS PÅ FRAMSIDAN AV MANUALEN.

Transkript

1 Innehåll 1. INSTUKTIONER FÖR SÄKER OCH KORREKT ANVÄNDNING PLACERING AV SPISHÄLL ELANSLUTNING GASANSLUTNING ANPASSNING TILL OLIKA TYPER AV GAS SLUTHANTERING ANVÄNDNING AV SPISHÄLLEN RENGÖRING OCH UNDERHÅLL 159 DESSA INSTRUKTIONER GÄLLER ENDAST I SLUTLIGA ANVÄNDARLÄNDER, VARS IDENTIFIKATIONSSYMBOLER FINNS PÅ FRAMSIDAN AV MANUALEN. ANVISNINGAR TILL INSTALLATÖREN: Dessa gäller kvalificerade tekniker, som måste utföra lämpliga kontroller av gassystemet, installera anordningen, inställa olika funktioner och utföra en inspektionstest. ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda råd, beskrivning av olika kommandon och vägledning för rengöring och underhåll av apparaten. 141

2 Inledning 1. INSTUKTIONER FÖR SÄKER OCH KORREKT ANVÄNDNING DENNA HANDBOK HÖR IHOP MED APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTTILLGÄNGLIG UNDER SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER INNAN DU BÖRJAR ANVÄNDA SPISHÄLLEN. BEHÅLL OCKSÅ BIFOGADE MUNSTYCKEN. INSTALLATIONEN MÅSTE UTFÖRAS AV EN AUKTORISERAD INSTALLATÖR ENLIGT GÄLLANDE FÖRESKRIFTER. DENNA ANORDNING ÄR GODKÄND FÖR PRIVAT BRUK OCH FÖLJER NU GÄLLANDE FÖRESKRIFTER. APPARATEN ÄR KONSTRUERAD FÖR FÖLJANDE FUNKTIONER: TILLAGNING OCH UPPVÄRMNING AV MAT. ALLA ANDRA ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING. SLÄNG INTE FÖRPACKNINGSMATERIALET I HUSHÅLLSSOPORNA. SORTERA DE OLIKA MATERIALEN OCH LÄMNA DEM PÅ NÄRMASTE ÅTERVINNINGSSTATION. DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER. KONTAKTEN SOM SKA ANSLUTAS TILL STARKSTRÖMSKABELN OCH UTTAGET MÅSTE VARA AV SAMMA TYP OCH ENLIGT GÄLLANDE REGLER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN. OMEDELBART EFTER INSTALLATIONEN SKA EN KORT KONTROLLTEST AV SPISHÄLLEN UTFÖRAS ENLIGT NEDANSTÅENDE ANVISNINGAR. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS FRÅN STRÖMMEN. KONTAKTA DÄREFTER NÄRMASTE ELFIRMA. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. KONTROLLERA ALLTID ATT KONTROLLVREDEN STÅR PÅ "0" (OFF) NÄR DU HAR ANVÄNT HÄLLEN FÄRDIGT. 142

3 Inledning IDENTIFIKATIONSSKYLTEN MED TEKNISK DATA, SERIENUMMER OCH MÄRKNING ÄR VÄL SYNLIGT PLACERAD UNDER MANTELN. IDENTIFIKATIONSPLÅTEN PÅ MANTELN FÅR INTE TAS BORT. INNAN APPARATEN ANSLUTS SKA KONTROLL SKE ATT DEN ANPASSATS TILL DEN TYP AV GAS SOM MATAS, SE DEKAL UNDER MANTELN. STÄLL INTE PANNOR SOM INTE HAR HELT JÄMNA OCH PLATTA BOTTNAR PÅ SPISHÄLLEN. ANVÄND INTE KÄRL ELLER PANNOR SOM ÄR STÖRRE ÄN DEN YTTRE OMKRETSEN PÅ HÄLLEN. SPISHÄLLEN FÅR ENDAST ANVÄNDAS AV VUXNA PERSONER. LÅT ALDRIG BARN LEKA MED ELLER I NÄRHETEN AV SPISHÄLLEN UTAN UPPSIKT. DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EU FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL. DESSA DIREKTIV ÄR RAMEN FÖR EUROPAS RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING. Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på utrustningen eller för användande av annat än originalreservdelar. 143

4 Anvisningar till installatören 2. PLACERING AV SPISHÄLL Följande åtgärder kräver byggnads - eller snickararbete som ska utföras av fackutbildad person. Installationen kan utföras på olika material så som masonit, metall, solitt trä eller plastlaminerat trä under förutsättning att dessa är värmebeständiga (T 90 C). Använd aldrig silikon eller andra tätningsmaterial när spishällen ska installeras; använd endast den gummipackning som levereras med Tillägg till anfästningsstrukturen Gör en öppning i bänkskivan med de mått som visas på skissen, håll ett minsta avstånd på 50 mm till bakkanten på bänkskivan. Hällen kan därför monteras mot väggar som är högre än arbetsytan under förutsättning att avståndet hålls mellan hällen och väggen för att undvika skador på grund av överhettning (se skiss). Försäkra dig om att det finns ett minsta avstånd på 750 mm mellan de heta flammorna från plattan och närmaste hylla/skåp över spishällen. A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm) MOD. 30 MOD. 60 MOD. 90 min 150 min 460 min min min 150 min 460 min min min 150 min 460 min min

5 Anvisningar till installatören Montera tätningen som levererats med hällen på hela toppytan på det sätt som visas i skisserna nedan genom att trycka den nedåt så att den fäster ordentligt. Se skissen beträffande mått för respektive spishällsmodell, kom ihåg att båda modellernas fram och baksida ska stryka hålet. Lås fast spishällen i bänkskivan med brickorna A (medlevererade). Justera noggrant in tätningen mot kanten B. Avstånden i nedanstående skiss refererar till hålet i tätningens insida. Om hällen installeras i ett skåp med dörrar ska en separeringspanel placeras under hällen. Se till att avståndet mellan hällens underdel och separeringspanelens ovansida är minst 10 mm. Panelen ska vara lätt att ta ut för att komma åt hällen för teknisk service. (90 cm mod.) Installation av en ugn under hällen utan kylfläkt är inte tillåten. 145

6 Anvisningar till installatören 3. ELANSLUTNING Försäkra dig om att strömstyrka och effekt i strömförsörjningen överensstämmer med angiven data på skylten under manteln. Denna skylt får aldrig avlägsnas. Stickproppen i änden av matarkabeln och vägguttaget ska vara av samma typ och överensstämma med gällande föreskrifter för elektriska anläggningar. Kontrollera att uttaget är jordat på korrekt sätt. På strömförsörjningen ska en brytare med större brytaravstånd än 3 mm monteras på ett lättåtkomligt ställe nära spishällen. Använd aldrig förminskare, adapters eller shuntar. Om starkströmskabeln byts ut, får ledningssektionen på den nya kabeln inte vara mindre än 1,5 mm 2 (3 x 1,5 kabel) och man måste tänka på att den ände som ska anslutas till hällen måste ha en jordledning (gul-grön) som är åtminstone 20 mm längre. Använd bara H05V2V2-F kabel eller likvärdig som har en max. temperatur på 90 C. Detta måste utföras av en specialutbildad tekniker, som måste ansluta spisen till elnätet enligt diagrammet som visas här. L = brun N = blå = gul-grön Tillverkaren ansvarar inte för person- eller sakskador som orsakats av ickebeaktande av instruktionerna ovan eller som orsakats genom manipulering med någon del av spishällen. 146

7 Anvisningar till installatören 4. GASANSLUTNING Anslutning av gasförsörjningen kan göras antingen med ett stelt kopparrör eller med ett flexibelt rör i enlighet med gällande regler för gasanslutning. För att anpassa anslutningen kan anslutning A på apparatens baksida justeras horisontellt. För detta ändamål lossas muttern B, vrid anslutning A till önskat läge och dra åt muttern B igen (åtdragningen låses med en dubbelkonad mässingsbricka). Använd en såplösning för att kontrollera anslutningarna täthet. Använd aldrig en öppen låga. Spishällen har testats för G20 (2H) naturgspishäll enhar t est aspsspi shäl l en Spi shäl len har t est ats f ör G20 ( 2H) nat ur gpenl å5 ANPASSNING TILL OLIKA TYPER AV GAS. Anslutningen för gas är en ½ utvändigt gängad (ISO 228-1). Anslutning med stelt kopparrör: anslutningen till gasförsörjningen får inte på något sätt belasta spishällen. Anslutning kan ske genom att använda en dubbelkonad adapter D med packning C (medlevereras). Anslutning med flexibelt rör: använd endast flexibla rör som överensstämmer med gällande bestämmelser för gasanslutning, montera packning C (medlevereras) mellan anslutning A och det flexibla röret E. Det flexibla röret ska monteras så att dess totala längd inte överstiger 1,5 meter vid maximal utdragning. Försäkra dig om att rören inte vidrör några rörliga delar eller på annat sätt blir skadade. 147

8 Anvisningar till installatören 4.1 Anslutning till LPG stadsgas Använd en tryckregulator och säkerställ att anslutning till tanken skett enligt gällande bestämmelser och standarder. Inställningar för LPG stadsgas nst äl lningar f ör LPG st adsgasäkerställ att anslutningtill t anken ske nst äll ningar för LP5.2 Inställningar för LPG stadsgas. 4.2 Rumsventilation Spishällen får endast installeras i rum med permanent ventilation som krävs enligt gällande reglemente. Rummet som spishällen installeras i ska ha ett ventilationsflöde som motsvarar de krav som gäller för normal gasförbränning. Luftintagen som skyddas med galler ska ha lämplig storlek (ref. gällande bestämmelser) och ska placeras så att de inte vid något tillfälle kan blockeras. Rummet i vilken spishällen installeras ska vara lämpligt ventilerat för att undvika överhettning eller skapande av onödigt hög luftfuktighet vid matlagning och vid längre tids användning kan ett fönster öppnas för att öka ventilationen. 4.3 Utsläpp av förbränningsprodukter Utsläpp av förbränningsprodukter ska säkerställas på så sätt att det ska finnas ett naturligt drag med tillräcklig effekt eller genom ett tvingat fläktutsug. Ett effektivt utsugningssystem kräver noggrann planering av en specialist som kan installera utsuget enligt de mått och avstånd som föreskrifterna kräver. Efter installationen ska installatören utfärda ett konformitetsintyg. 148

9 Anvisningar till installatören 5. ANPASSNING TILL OLIKA TYPER AV GAS Innan rengörings- och underhållsarbete utförs, ska anordningen kopplas från eluttaget. Spishällen har testats för G20 (2H) naturgas vid ett tryck på 20 mbar. För att fungera med andra typer av gaser måste munstyckena bytas ut samtidigt som lufttillförseln justeras. För att byta ut munstyckena och reglera brännarna måste överdelen tas av så som beskrivs i följande avsnitt. 5.1 Demontering av spishäll 1. Ta av alla vred, galler, brännarlock och flamspridare; 2. Ta av skruvarna och muttrarna A som säkrar hållaren för brännaren; 3. Lyft upp spishällen från sitt säte; 4. Byt ut brännarmunstyckena i enlighet med gastabellen; 5. Ställ in lufttillförseln som beskrivs i avsnitt 5.2 Inställningar för LPG stadsgas. 149

10 Anvisningar till installatören 5.2 Inställningar för LPG stadsgas Lossa skruven A och skjut stödet B hela vägen. Använd en dubbelnyckel för att ta av munstycke C och montera ett passande enligt instruktionerna i referenstabellen och i enlighet med den gas som ska användas. Åtdragningsmomentet för munstycket får inte överstiga 3 Nm. Återställ stödet B så att munstycket C täcks helt. äcks hel t.tycket t för munstycket får i n gas somskaanvändas. n t as sint yg. ``` ` äcks helt. t ycket t för munstycket får 5.4 Reglering av lufttillförsel och lås sedan röret med skruven A. Efter denna justering ska tätningarna återmonteras med tätningsvax eller liknande material. Brännare Beräknad värmekapacitet (kw) Munstycke diameter 1/100 mm LPG G30/G31 28/37 mbar Förbikoppling mm 1/100 Reducerad strömnings hastighet (W) Strömninghastighet g/h G30 Strömninghastighet g/h G31 Reserv (1) (*) Halvsnabb (2) (*) Snabb (3) (*) Ultrasnabb (4) (*) Dubbelkrona intern (5) (*) extern (5) (*) Fiskgryta (6) (*) (*) Förbikoppling för ventillösa apparater. 150

11 Anvisningar till installatören Brännare 5.3 Inställning för stadsgas Utför samma moment som beskrivs i avsnitt 5.2 Inställning för LPG stadsgas, men välj munstycken och ställ in primärluften för stadsgas enligt anvisningarna i följande tabell och i avsnitt "5.5 Inställning av lufttillförsel. VARNING: Endast de apparater som är utrustade med säkerhetsventiler får användas med stadsgas G Uppmätt värmekapacitet (kw) Munstycke diameter 1/100 mm Stadsgas G110-8 mbar Reducerad strömningshastighet (W) Reserv (1) Halvsnabb (2) Snabb (3) Ultrasnabb (4) Dubbelkrona intern (5) extern (5) Fiskgryta (6) Brännare Uppmätt värmekapacitet (kw) Munstycke diameter 1/100 mm Stadsgas G120-8 mbar Reducerad strömningshastighet (W) Reserv (1) Halvsnabb (2) Snabb (3) Ultrasnabb (4) Dubbelkrona intern (5) extern (5) Fiskgryta (6)

12 Anvisningar till installatören 5.4 Inställningar för naturgas Spishällen har testats för G20 (2H) naturgas vid ett tryck på 20 mbar. Reglering av lufttillförsel För att enheten ska kunna arbeta med denna gas ska samma förfarande utföras som i avsnitt 5.2 Inställningar för LPG stadsgastads gasni nga t adsgasni ngar f ör LPG sna arbeta med denn a gas ska samma f ör f ar ande r. tadsgasni ngar för LPGsna arbet5.5 Reglering av lufttillförsel. Efter det att inställningarna är gjorda ska tätningarna återmonteras med tätningsvax eller liknande material. Brännare Uppmätt värmekapacitet (kw) Munstycke diameter 1/100 mm NATURGAS-G20 20 mbar Reducerad strömningshastighet (W) Reserv (1) Halvsnabb (2) Snabb (3) Ultrasnabb (4) Dubbelkrona intern (5) extern (5) Fiskgryta (6) Reglering av lufttillförsel Referera till avståndet X i mm. BRÄNNARE G20 20 mbar G30/G31 28/37 mbar G110 8 mbar G120 8 mbar Reserv (1) Halvsnabb (2) Snabb (3) Ultrasnabb (4) Dubbelkrona intern (5) extern (5) Fiskgryta (6) För att identifiera brännarna på din häll, se skisser i avsnitt 6.3 Inredning av brännare på spishällen. 152

13 Anvisningar till installatören 6. SLUTHANTERING Demontering av spishäll emont er i ng av spi shälll at örenpå di n häll, se ski sser i avsnitt ngs vax v emont eringav spishäll l atör enpå di nhäl5.1 Demontering av spishäll. 6.1 Reglering av minimiflöde för naturgas Byt ut komponenterna på spishällen och skjut vreden på kranaxlarna. Tänd brännaren och ställ denna i minimiläge. Ta bort vredet och vrid reglerskruven inne i eller intill (beroende på modell) kranaxeln tills önskad minimilåga erhållits. Återmontera knoppen och kontrollera stabiliteten på flamman: (om man snabbt vrider knoppen från maximum till minimum, ska lågan inte släckas). 6.2 Reglering av minimiflöde för LPG stadsgas För att reglera minimiflödet för LPG stadsgas ska skruven inne i eller vid sidan av kranaxeln (beroende på modell) dras åt helt (medurs). Diametern för bypass för respektive brännare visas i tabellen 5.2 Inställningar för LPG stadsgas. Efter det att reglering utförts för en annan gas än den som testats ska dekalen som är placerad på skyddet bytas ut mot en som motsvarar den gas som används. Dekalen finns inne i den påse som innehåller de medlevererade munstyckena. 153

14 Anvisningar till installatören 6.3 Inredning av brännare på spishällen BRÄNNARE 1 Reserv 2 Halvsnabb 3 Snabb 4 Ultrasnabb 5 Dubbelkrona 6 Fiskgryta 6.4 Smörjning av gaskranar Efter ett tag kan gaskranarna bli tröga att vrida eller låsa. Om detta skulle inträffa ska kranarna rengöras invändigt och återinfettas. Detta arbete ska utföras av en kvalificerad tekniker. 154

15 Anvisningar till användaren 7. ANVÄNDNING AV SPISHÄLLEN Innan brännarna sätts igång ska du försäkra dig om att brännarringar, lock och flamspridare är korrekt monterade. Den mycket snabba brännaren, spår A ska ställas i linje med stift B. Gallret C är avsett för användning vid wokning. Adaptern D levereras endast tillsammans med öppna gallermodeller och är avsedd för användning med små kärl. 7.1 Tändning av brännare Upprätta indikatorer gör det enklare och tydligare att avläsa och använda vreden. Varje vred är anslutet till respektive brännare med ett spår. Inställningen motsvarar till respektive del av vredet eller till märkningen på detsamma. (Endast om tillämpligt) Brännare med dubbelkrona, styrs via två vred med två spår, ett långt som motsvarar den inre, mindre brännaren och ett kort som motsvarar den yttre brännaren. Brännarna med dubbelkrona kombinerar en extra och en snabb brännare som regleras med två vred och som gör det möjligt att använda en eller båda brännarna samtidigt. Spishällen är försedd med elektronisk tändning. Tryck in och vrid samtidigt vredet moturs till symbolen med liten flamma tills brännaren är tänd. Beträffande modeller med ventiler hålls vredet intryckt i ca 2 sekunder för att hålla lågan brinnande och för att aktivera säkerhetsanordningen. Brännaren kan släckas när vredet släpps. Om lågan slocknar upprepas förloppet och vredet hålls inne i mer än 2 sekunder. Om brännarna slocknar av misstag kommer en säkerhetsanordning att stänga av gasen, även om kranen är öppen, efter ca 20 sekunder på modeller med ventiler. 155

16 Anvisningar till användaren 7.2 Praktiska råd vid användning av brännarna Grytornas diameter För att öka brännarkapaciteten och minimera gasförbgasf ör b ök a br änarkapaci t et en och mi ni me gasf ör b öka br ännar kapa ci tetenoch mi ni me r a uf s! db gasf ör b öka bränarkapaci t eteno7.3 Grytornas diameter ). För att undvika överkokning eller skada på ytan under matlagningen ska samtliga grytor eller galler placeras inom spishällens matlagningsperiferi och med ett minsta avstånd till vreden på 3-4 cm. 7.3 Grytornas diameter (*) Brännare Ø min. och max. (i cm) 1 Reserv Halvsnabb Snabb Mycket snabb Dubbelkrona Fiskgryta Speciella ovala kärl (*) För brännare med referensnummer, sen sidan Användning av gallerplatta Några få förberedelser är nödvändiga om du vill används gallerplattan: lämna minst 160 mm avstånd mellan kanten av gallerplattan och sidoväggen; om en av brännarna nära den bakre väggen av trä är av trelågig typ ska avståndet mellan väggen och kanten på gallerplattan vara minst 160 mm; låt inte lågorna gå utanför gallerplattans kant; lät brännarna under plattan arbete på full kapacitet i ca 10 minuter, vrid sedan ner brännarna till min. effekt. Använd aldrig gallerplattan längre perioder än 45 minuter. 156

17 Anvisningar till användaren 7.5 Elektriska plattor Start av elektriska plattor Hällarna kan förses med en elektrisk platta med varierande diameter. Den elektriska plattan startas genom att vrida motsvarande vred till önskat läge. Upprätta indikatorer gör det enklare och tydligare att avläsa och använda vreden. Varje vred är anslutet till respektive platta med ett spår. Inställningen motsvarar respektive del av vredet eller till märkningen på detsamma. När den elektriska plattan är igång indikeras detta med ett indikatorljus i frontpanelen Användning av elektriska plattor Den elektriska plattan är idealisk för långsam matlagning. Inställningarna som visas i tabellen är endast riktgivande. LÄGE VÄRMEINTEN SITET LÄMPLIG MATLAGNING 0 0 Avstängd Svag För att smälta smör, choklad etc. Uppvärmning av små mängder vätska. 2 Mild Uppvärmning av större mängder vätska. 2 3 Långsam 4 Medium Att tina fryst mat och förbereda grytor, matlagning på eller precis under kokpunkten. Att laga mat som måste nå kokpunkten, att steka fint kött eller fisk. 3 5 Stark För stekar, stora köttbitar och stora vätskemängder. 6 Mycket stark Att koka stora mängder vatten, att steka. 157

18 Anvisningar till användaren VARNING: När man slår på den elektriska plattan för första gången eller om plattan inte har använts på länge, för att avlägsna fuktighet från isoleringsmaterial, så ska den torkas ut genom att slå på den elektriska plattan i 30 minuter på läge 1. Kom ihåg följande: Slå först på den elektriska plattan när en gryta har placerats där. Använd plana och tjockbottnade grytor. Använd aldrig grytor som är mindre än den elektriska plattan. Torka av bottnen på grytan innan den placeras på plattan. Lämna aldrig spisen om brännbara oljor och fett används. De elektriska plattorna förblir varma länge efter användning: rör inte vid dem och placera inte några föremål på dem. Om några fördjupningar uppstår i den elektriska plattan, ska den genast stängas av och närmaste auktoriserade servicecenter ska kontaktas. 158

19 Anvisningar till användaren 8. RENGÖRING OCH UNDERHÅLL RENGÖR ALDRIG HÄLLEN MED ÅNGSTRÅLE. Innan du börjar ska du koppla apparaten från strömmen. 8.1 Rengöring Rengör spishällen regelbundet varje gång den använts, lämpligtvis när den svalnat Daglig rengöring av spishällen Vid rengöring av hällens yta ska endast specificerade produkter som inte innehåller slipmedel eller klorbaserade substanser användas. Gör på följande sätt: häll ut medlet på en fuktig trasa och torka av ytan, skölj omsorgsfullt och torka efter med en mjuk trasa eller skinn Matstänk eller rester Använd inte stålull eller vassa skrapor: de skadar ytan. Använd normala ickeslipande produkter för att ta bort fläckar eller matstänk med en svamp utan slipyta eller om så är nödvändigt med trä eller plastverktyg. Skölj omsorgsfullt och torka efter med en mjuk trasa. 159

20 Anvisningar till användaren 8.2 Rengöring av delar på spishällen Galler, lock, flamspridare och brännare kan tas av för enkel rengöring. Tvätta dem i varmtvatten med ickeslipande tvättmedel, var noga med att ta bort alla fläckar. Låt delarna torka helt innan de återmonteras. VARNING: tvätta inte dessa komponenter i diskmaskin. Vid normal användning av spishällen blir de rostfria gallren och brännarlocken lätt brunfärgade på grund av den höga värmen. Rengör dessa delar med en svamp med mycket lätt slipande effekt eller liknande produkter som säljs i handeln. Torka efter med specifik polerpasta så att de rostfria delarna blir blanka igen. Professionella produkter för rengöring och skötsel av hushållsapparater finner du hos närmaste auktoriserade serviceverkstad Tändstift och säkerhetsanordningar För bästa funktion ska tändstiften och säkerhetsanordningarna hållas mycket rena. Kontrollera regelbundet och rengör med en fuktig trasa om det behövs Den elektriska plattan Efter användning måste plattan behandlas med speciella rengöringsprodukter som finns att köpa. Detta för att ytorna ska kunna hållas rena och hålla länge. Detta förhindrar oxidation (rostbildning) Lock Rengör glas- eller stållocket, om monterat, med varmt vatten. Använd aldrig slipande svampar eller rengöringsmedel med slipeffekt. För att rengöra den bakre delen av hällen lyfts locket upp och lyfts bort. När rengöringen avslutats ska locket återmonteras, försäkra dig om korrekt montering. Innan locket lyfts upp ska det noggrant torkas av. Sänk aldrig ner locket om brännare eller elektriska plattor är igång eller fortfarande är varma. 160

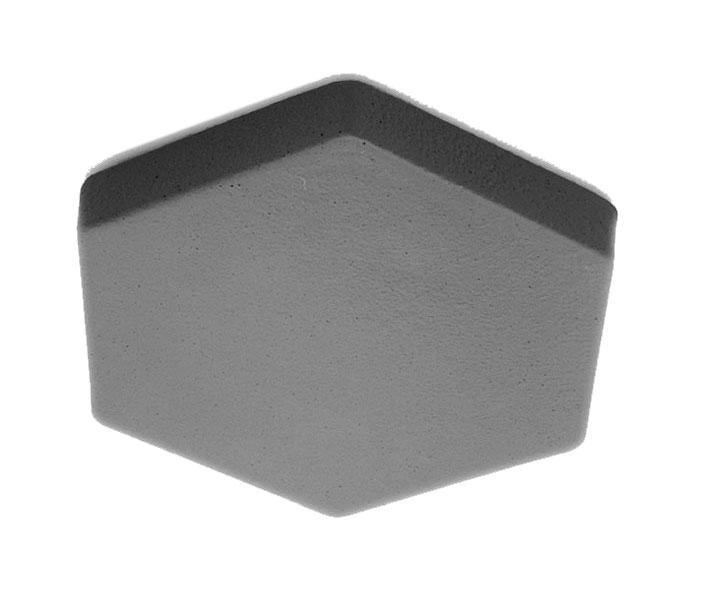

21 Bistecchiera in ghisa per i modelli 30, 60, 70, 90 cm. Cast iron griddle plate for 30, 60, 70 and 90 cm models. Grille-viande en fonte pour les modèles 30, 60, 70, 90 cm. BB3679 Diffusore calore in refrattario piastra ideale per le cotture lente Refractory heat diffuser ideal plate for slow cooking Diffuseur de chaleur en réfractaire plaque idéale pour les cuissons lentes DICAR GRM Griglia riduzione moka adatta a tutte le griglie (piani, cucine, prodotti speciali) Moka pan stand suitable for all grids (hobs, cookers, special products) Réducteur à cafetière Moka adapté à toutes les grilles (tables de cuisson, cuisinières, produits spéciaux) Griglia riduzione wok adatta a tutte le griglie (piani, cucine, prodotti speciali) Wok pan stand suitable for all grids (hobs, cookers, special products). Réducteur à wok adapté à toutes les grilles (tables de cuisson, cuisinières, produits spéciaux) GRW 161

22 Detergente per la pulizia quotidiana delle parti inox Detergent for everyday cleaning of stainless steel parts Détergent pour le nettoyage quotidien des parties inox XSPLEND Pasta per pulizia tipo professionale adatta alle superfici in acciaio inox Cleaning paste professional type suitable for stainless steel surfaces Pâte de nettoyage type professionnel adapté aux surfaces en acier inox PAIX /D 162
