1 Innehåll 1. ANVISNINGAR FÖR KORREKT ANVÄNDNING SÄKERHETSANVISNINGAR LÄR KÄNNA DIN SPISHÄLL FÖRE FÖRSTA ANVÄNDNINGSTILLFÄLLET KOKZONER BESKRIVNING AV KONTROLLER PÅ FRONTPANELEN ANVÄNDNING AV SPISHÄLLEN RENGÖRING OCH UNDERHÅLL NÅGOT SOM ÄR FEL? INSTALLATION 119 ANVISNINGAR TILL ANVÄNDAREN: Dessa anvisningar innehåller goda råd, beskrivning av olika kommandon och vägledning för rengöring och underhåll av apparaten. ANVISNINGAR TILL INSTALLATÖREN: dessa är avsedda för installatören som ska installera utrustningen, ställa in dess funktioner och genomföra en kontrolltest. 108

2 Anvisningar för korrekt användning 1. ANVISNINGAR FÖR KORREKT ANVÄNDNING ELANSLUTNING: SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GAS OCH EL SAMT VENTILATIONSKRAV. FÖR DIN EGEN SKULL, SAMT AV SÄKERHETSSKÄL, FÖRESKRIVER LAGEN ATT ALLA GAS- OCH ELEKTRISKA APPARATER SKA INSTALLERAS OCH FÅ SERVICE AV FACKKUNNIG OCH AUKTORISERAD PERSONAL I ENLIGHET MED GÄLLANDE STANDARDER OCH DIREKTIV. VÅRA INSTALLATÖRER GARANTERAR ATT INSTALLATIONER OCH SERVICE SKER I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. URKOPPLING AV GAS- OCH ELAPPARATER BÖR ALLTID UTFÖRAS AV FACKKUNNIG PERSONAL. DENNA HANDBOK HÖR IHOP MED APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTTILLGÄNGLIG UNDER SPISENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK GRUNDLIGT OCH ALLA DESS INSTRUKTIONER INNAN DU BÖRJAR ANVÄNDA HÄLLEN. INSTALLATIONEN MÅSTE UTFÖRAS AV EN AUKTORISERAD INSTALLATÖR ENLIGT GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR GODKÄND FÖR PRIVAT BRUK OCH FÖLJER NU GÄLLANDE FÖRESKRIFTER. APPARATEN ÄR KONSTRUERAD FÖR FÖLJANDE FUNKTIONER: TILLAGNING OCH UPPVÄRMNING AV MAT. ALLA ANDRA ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR FELAKTIG ANVÄNDNING. ANVÄND ALDRIG DENNA APPARAT FÖR UPPVÄRMNING AV RUM. SLÄNG INTE FÖRPACKNINGSMATERIALET I HUSHÅLLSSOPORNA. SORTERA DE OLIKA MATERIALEN OCH LÄMNA DEM PÅ NÄRMASTE ÅTERVINNINGSSTATION. DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL. DESSA DIREKTIV ÄR RAMEN FÖR EUROPAS RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING. IDENTIFIKATIONSSKYLTEN MED TEKNISK DATA, SERIENUMMER OCH MÄRKNING ÄR VÄL SYNLIGT PLACERAD UNDER MANTELN. IDENTIFIKATIONSPLÅTEN PÅ MANTELN FÅR INTE TAS BORT. SPILL INTE SOCKER ELLER SÖTA BLANDNINGAR PÅ HÄLLEN NÄR DEN ÄR VARM. PLACERA ALDRIG MATERIAL SOM KAN SMÄLTA PÅ HÄLLEN (PLAST ELLER ALUMINIUMFOLIE). OM OLYCKAN ÄNDÅ ÄR FRAMME SKA HÄLLEN STÄNGAS AV OCH DET SMÄLTA MATERIALET SKRAPAS BORT MED DEN MEDLEVERERADE SKRAPAN MEDAN HÄLLEN ÄNNU ÄR VARM FÖR ATT FÖRHINDRA SKADOR. ATT INTE OMEDELBART RENGÖRA HÄLLEN KAN LEDA TILL FÖRHÅRDNADER SOM ÄR OMÖJLIGA ATT TA BORT NÄR HÄLLEN SVALNAT. Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på utrustningen eller för användande av annat än originalreservdelar. 109

3 Säkerhetsanvisningar 2. SÄKERHETSANVISNINGAR ANVISNINGAR TILL INSTALLATÖREN: DESSA ÄR AVSEDDA FÖR INSTALLATÖREN SOM SKA INSTALLERA UTRUSTNINGEN, STÄLL IN DESS FUNKTIONER OCH GENOMFÖRA EN KONTROLLTEST. DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER. VID ELEKTRISK ANSLUTNING VIA ETT VÄGGUTTAG SKA MAN FÖRSÄKRA SIG OM ATT DE BÅDA ANSLUTNINGSKOMPONENTERNA ÄR KOMPATIBLA BETRÄFFANDE KABELAREA OCH GÄLLANDE FÖRESKRIFTER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN. KONTROLLERA ALLTID ATT KONTROLLVREDEN STÅR PÅ "0" (OFF) NÄR DU HAR ANVÄNT HÄLLEN FÄRDIGT. APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VIDRÖR INTE HÄLLENS YTA. ANORDNINGEN ÄR ENDAST AVSEDD ATT ANVÄNDAS AV VUXNA. HÅLL BARN PÅ SÄKERT AVSTÅND OCH LÅT DEM INTE LEKA MED HÄLLEN. APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. GRYTHANDSKAR ELLER LAPPAR BÖR ANVÄNDAS. LÄMPLIGA VÄRMEISOLERADE INNAN DENNA APPARAT TAS I BRUK SKA ALLA DEKALER OCH SKYDDSFILM, PÅ SÅVÄL INSIDA SOM UTSIDA, TAS BORT. OMEDELBART EFTER INSTALLATIONEN SKA EN KORT KONTROLLTEST AV APPARATEN UTFÖRAS ENLIGT NEDANSTÅENDE ANVISNINGAR. OM UTRUSTNINGEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. RING DÄREFTER TILL NÄRMASTE ELFIRMA. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN. SAMTLIGA REPARATIONER PÅ HÄLLEN SKA UTFÖRAS AV EN AUKTORISERAD TEKNIKER ELLER HOS AUKTORISERAD ÅTERFÖRSÄLJARE. Viktigt! Var speciellt uppmärksam om barn befinner sig i närheten, eftersom barnen inte kan se varningslamporna som indikerar restvärme. Även efter att plattorna har stängts av, är kokzonen fortfarande varm ytterligare en tid. Försäkra dig om att barn aldrig vidrör hällen. 110

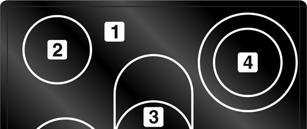

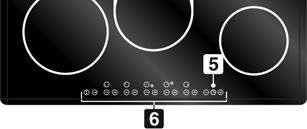

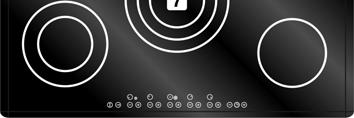

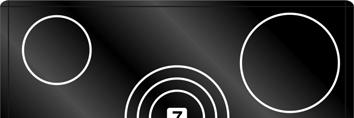

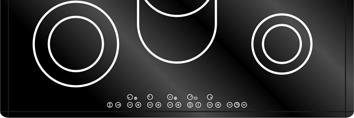

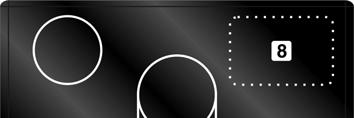

4 3. LÄR KÄNNA DIN SPISHÄLL Hällens glasyta Ensam kokzon Dubbel oval kokzon Dubbel rund kokzon Tidursinställning Kontrollpanel Trippel kokzon Uppvärmningszon ALLA KOMPONENTER SOM NÄMNS INNEFATTAS INTE I ALLA MODELLER 4. FÖRE FÖRSTA ANVÄNDNINGSTILLFÄLLET Avlägsna förpackningsmaterialet från hemmet. Separera de olika förpackningsmaterialen och ta det till närmaste avfallsstation för sorterat avfall. Innan hällen tas i bruk första gången ska den rengöras. Efter rengöring startas kokzonerna en i taget, utan kärl, i ca 3 minuter på högsta värme. Detta gör att fabrikslukten försvinner och att all fukt som kan ha samlats i värmeelementen torkas ut. Detta är nödvändigt för att de elektriska kretsarna ska arbeta korrekt. Ta bort alla dekaler och skyddsöverdrag. För att starta hällen, följ instruktionerna i avsnitt

5 5. KOKZONER Anordningen har 4-5 kokzoner med olika diameter och styrka. Deras läge visas med cirklarna och avgiven värme definieras av markeringarna på glasytan. De fem HIGH-LIGHT kokzonerna är markerade och startar några sekunder efter det att de har aktiverats. Värmeintensiteten kan justeras med hjälp av vreden som finns på frontpanelen, från minimum 1 till maximum 6/9 (beroende på modell). De kokzoner som är markerade med två runda cirklar ( ) är dubbla kokzoner antingen inom den inre cirkeln eller båda cirklarna. FRÄMRE MITTRE ENKEL KOKZON HÖGER DUBBEL KOKZON BAK BAKRE MITTRE DUBBEL KOKZON MITTRE OVAL DUBBEL KOKZON VÄNSTER ENKEL KOKZON FRAM VÄNSTER ENKEL KOKZON BAK HÖGER ENKEL KOKZON BAK VÄNSTER KOKZON FRAM HÖGER DUBBEL KOKZON BAK MITTRE TRIPPEL KOKZON UPPVÄRMNINGSZON HÖGER DUBBEL KOKZON FRAM HÖGER ENKEL KOKZON FRAM HÖGER TRIPPEL KOKZON 112

6 6. BESKRIVNING AV KONTROLLER PÅ FRONTPANELEN Alla hällens kontrollknappar och vred är grupperade på frontpanelen. I tabellen nedan finns en beskrivning av de symboler som används. TÄNDNING AV HÄLL OVAL KOKZON KONTROLLER TILL-FRÅN HÖGER KOKZON BAK ÖKNING AV VÄRDE HÖGER KOKZON FRAM MINSKNING AV VÄRDE FRÄMRE MITTRE KOKZON TIDURSINSTÄLLNING VÄNSTER KOKZON FRAM DUBBEL KOKZON BAKRE VÄNSTER KOKZON TRIPPEL KOKZON MITTRE KOKZON BAK UPPVÄRMNINGSZON (MOD. SE2958TC) CENTRAL KOKZON START AV UPPVÄRMNINGSZON (MOD. SE2958TC) AVSTÄNGNING AV UPPVÄRMNINGSZON (MOD. SE2958TC) 113

7 7. ANVÄNDNING AV SPISHÄLLEN 7.1 Hällar med vred Enkla kokzoner Varje vred visar vilken kokzon den är ämnad för. Till exempel symbolen som identifierar vredet som styr höger kokzon bak. För att starta uppvärmningen vrids vredet till önskat läge (1 till 6). Värmeregleringen är steglös, vilket innebär att apparaten även fungerar på mellanliggande värden Dubbla kokzoner Varje vred visar vilken kokzon den är ämnad för. Till exempel symbolen som identifierar vredet som styr höger kokzon bak. För att starta den inre kokzonen vrids vredet till önskat läge (1 till 6). För att värma upp både den inre och den yttre kokzonen vrider du vredet till och släpper det sedan. Vredet återgår då till 9. För att justera intensiteten på värmen, vrids vredet motsols till önskat läge. För att återgå till enbart den inre kokzonen, vrid vredet tillbaka till 0 och sedan till önskat läge (1 till 6) Beskrivning av symboler VÄNSTER BAK HÖGER BAK VÄNSTER FRAM HÖGER FRAM Eftervärme De fyra signallamporna som befinner sig mellan kokzonerna tänds när temperaturen i en eller flera av zonerna överstiger 60 C. Lamporna slocknar när temperaturen understiger ca 60 C Avstängning För att stänga av apparaten vrider du tillbaka vredet till

8 7.2 Hällar med touch-control knappar När en symbol trycks in ljuder en ton för bekräftelse. För att manövrera panelen på en häll som är försedd med touch-controls så trycks symbolen som är tryckt på ytan in. Vid första anslutning till strömförsörjning genomgår hällen automatiskt en manövreringskontroll och alla indikeringslampor tänds i några sekunder Att starta den elektriska hällen När hällen inte används ska samtliga komponenter stängas av. Om symbolen trycks in två gånger kommer hällen att starta. Värmenivån måste ställas in inom 20 sekunder efter det att sektorn tänts; om inte stänger hällen av automatiskt Enkla kokzoner Tillhörande kokzon indikeras intill varje manöverzon. Till exempel symbolen som identifierar vredet som styr höger kokzon bak. Efter det att hällen startats så som beskrivs i avsnitt Att starta den elektriska hällen, trycks knapparna och in för att aktivera kokzonen (displayen visar 0) och justera sedan effekten vid vilken kokzonen ska arbeta. Effektinställningen sker i ett område från minimum 1 till maximum 9. Du måste ställa in effekten inom 5 sekunder från det att kokzonen aktiverats, i annat fall stängs den automatiskt av. Tryck in knapparna och på följande sätt för att aktivera kokzonen och för att ställa in effekten: 1. tryck på symbolen (0 visas i displayen: detta betyder att kokzonen är aktiverad); 2. genom att fortsätta att trycka på symbolen, kan du justera kokzonens effekt till det maximala värdet 9; 3. om du istället trycker in symbolen, justeras effekter för kokzonen nedåt till minimivärdet Dubbla kokzoner För att aktivera den dubbla kokzonen, när effekten nått 9 genom att följa instruktionerna i avsnitt Enkla kokzoner, trycks in igen. Maximal effekt för kokzonerna är nu aktiverad och visas med hjälp av LED som tänds vid den aktuella effektmarkeringen. Tryck på symbolerna och för att justera effekten på den dubbla kokzonen till önskat läge Trippel kokzoner För att aktivera trippel kokzonen, när effekten nått 9 genom att följa instruktionerna i avsnitt Dubbla kokzoner, trycks in igen. Nu är maximal effekt för trippel kokzon aktiverad och LED indikerar att arbetseffekten förblir konstant. Tryck på symbolerna och för att justera effekten på trippel kokzon till önskat läge Uppvärmningszon Denna zon, som endast finns på vissa modeller, håller en temperatur inom det streckade området på ca 90 C. Zonen används för att värma upp maträtter eller för att hålla dem varma. Om hällen inte är låst trycks bara knappen in för att starta hällen. Tryck på knappen för att stänga av hällen Blockering av kokzon 60 sekunder efter senaste effektinställning blockeras hällen och det är inte längre möjligt att göra effektinställningar. Denna anordning, som indikeras med en LED ovanför symbolen (bild vid sidan), integrerades för att öka säkerheten vid användning av hällen. Hällen kan även blockeras manuellt. Allt du behöver göra är att trycka på symbolen för att blockera funktionerna. Blockeringen kan tas bort genom att trycka på symbolen Kokzonernas utformning VÄNSTER BAK HÖGER BAK MITTRE BAK MITTRE VÄNSTER FRAM HÖGER FRAM MITTRE FRAM MITTRE OVAL 115

9 7.2.8 Tidur (endast på vissa modeller) Vissa modeller är utrustade med ett 1 till 99-minuters tidur. För att använda matlagning med tidur ska först effekten för kokzonen ställas i enlighet med instruktionerna i avsnitt Enkla kokzoner och Dubbla kokzoner. Nu trycks, om hällen inte är blockerad (om hällen är blockerad trycks knappen in för att aktivera funktionerna), symbolen in. Mellan symbolerna och för den först aktiva kokzonen tänds en LED som indikerar att de minuter som ställs in refererar till just denna kokzon. De automatiskt nedräknande minuterna för kokzonen kan ökas eller minskas genom användning av knapparna och vid sidan av. 5 sekunder efter det att knappen senast tryckts ned kommer tiduret att starta och kokzonen kommer att vara igång tills dess att symbolen visar 0. I detta ögonblick kommer kokzonen automatiskt att stängas av. Det är också möjligt att använda tidsinställd matlagning på mer än en kokzon åt gången. När tiduret är inställt för den första zonen trycks knappen in för att byta tidursstyrning till nästa aktiva zon (LED mellan symbolerna och för den andra aktiva kokzonen kommer att aktiveras) varefter matlagningstiden ställs in så som tidigare beskrivits. När tidsinställd matlagning är aktiverad för flera kokzoner samtidigt, kommer displayen mellan symbolerna och för kokzonen att alternativt tändas och samtidigt visar minutdisplayen på symbolen kvarstående tid för zonen som har LED tänd Ändring av data som ställts in Under tidsinställd matlagning kommer varje enskild tryckning på symbolerna och att öka eller minska effekten för kokzonen. För att ändra den kvarvarande tiden för zonen ska knappen tryckas in tills kokzonens LED tänds. Det är nu möjligt att ändra den inställda matlagningstiden genom att använda symbolerna och för tiduret Eftervärme Varje kokzon är utrustad med en varningsanordning för eftervärme. När en kokzon har stängts av, kan det hända att blinkar i teckenfönstret. Detta meddelande anger att kokzonen fortfarande är mycket varm. Matlagningen kan återupptas under tiden blinkar; gör som beskrivits i avsnitten / Överhettningsskydd för elektroniskt styr-kretskort Om matlagningszonerna orsakar överhettning i det elektroniska kretskortet kommer värmen att stängas av automatiskt. Detta stänger av strömtillförseln till de främre zonerna och bokstäverna och blinkar alternativt på LED för strömtillförseln. Om kretskortet inte svalnar av kommer strömtillförseln till samtliga kokzoner att stängas av och LED för strömtillförsel visar texten. Matlagningen kan återupptas när temperaturen sjunkit under säkerhetströskeln Driftsfel Om användaren begår ett fel vid användandet av knapparna visas i displayen för strömtillförsel; meddelandet kommer atrt visas så länge användaren fortsätter att använda knappen felaktigt Avstängning av kokzoner Kokzonerna stängs av när effektdisplayen visar 0. Kokzonen stängs automatiskt av 5 sekunder efter det att displayen visar 0. Om kokzonerna är varma kommer den blinkande eftervärmen H att visas efter det att kokzonerna stängts av. 116

10 Avstängning För att stänga av hällen, tryck på ; detta kommer att stänga av alla kokzoner även om de är igång och hällen är fullständigt avstängd. Om kokzonerna är varma kommer " " att visas som en varning för eftervärme 5 sekunder efter det att hällen stängts av. 7.3 Matlagningstips Tabellen nedan visar värdena som kan ställas in med respektive maträtt vid sidan av. Inställningarna kan variera på grund av mängden mat eller personlig smak. VRED- INSTÄLLNING NUMMER I DISPLAYEN TYP AV MAT 1 1 FÖR ATT SMÄLTA SMÖR, CHOKLAD ELLER LIKNANDE FÖR ATT VÄRMA MAT, HÅLLA SMÅ MÄNGDER VATTEN KOKANDE OCH FÖR ATT VISPA UPP SÅSER MED ÄGG ELLER VATTEN. FÖR ATT VÄRMA FAST ELLER FLYTANDE MAT, HÅLLA SMÅ MÄNGDER VATTEN KOKANDE, TINA DJUPFRYST MAT, TILLAGA OMELETTER PÅ 2-3 ÄGG MED FRUKT, GRÖNSAKER ELLER LIKNANDE. FÖR STUVNINGAR PÅ KÖTT, FISK OCH GRÖNSAKER, SJUDA MAT, TILLAGA SYLT OSV. FÖR ATT STEKA KÖTT, FISK, STEKAR OCH LEVER; FÖR ATT SAUTERA KÖTT, FISK, ÄGG OSV. FÖR FRITERING AV POTATIS OCH LIKNANDE SAMT FÖR 6 9 ATT SNABBT KOKA UPP VATTEN. För bästa resultat och för att spara energi, använd bara kärl som är lämpliga för matlagning: - Kokkärlens botten måste vara mycket tjock och helt plan. Kontrollera innan kokkärlen placeras på spishällen att både dessa och spishällen är helt rena och torra. - För att undvika repor på hällen ska man aldrig använda kärl av gjutjärn eller med en skrovlig botten. - För att undvika energiförlust, ska man se till att diametern på kärlets botten är av samma storlek som den cirkel som är markerad på spishällen. 7.4 Hållfunktionen A Vissa modeller av hällar har en ny stand-by -funktion som indikeras med bokstaven A i displayen (den som normalt visar kokzonens effektinställning). Denna funktion tillåter att en lägre temperatur hålls på den keramiska hällens yta för den kokzon som valts för att hålla redan lagad mat vid en konstant önskad temperatur (ex. soppor, skivat kött, fisk, såser etc.) Aktivering av hållfunktionen A Efter det att kokzonen aktiverats med displayen visande 0 trycks knappen in. Displayen kommer nu att visa bokstaven A som en indikering på att hållfunktionen är aktiverad. Tryckning på knappen igen slår om till effektsteg 9, i detta fall på hällar med normala zoner. En återgång till effektnivå 0 och en tryckning på knappen igen kommer inte att återaktivera funktionen A ; för att aktivera denna funktion ska kokzonen slås ifrån för att sedan slås till igen. 117

11 8. RENGÖRING OCH UNDERHÅLL Innan du börjar ska du koppla apparaten från strömmen. 8.1 Rengöring av keramikhällen Spishällen ska rengöras regelbundet; helst efter varje användning när lampan för restvärme har släckts. Fläckar från kokkärl med aluminiumbottnar kan lätt tas bort med en trasa som fuktas med lite ättika. Avlägsna alla vidbrända rester med skrapan som medföljer. Skölj med vatten och torka efter med en ren trasa. Regelbunden användning av skrapan reducerar behovet av kemiska rengöringsmedel väsentligt när det gäller den dagliga rengöringen av spishällen. Använd aldrig slipmedel eller frätande rengöringsmedel (dvs. skurpulver, ugnsspray, fläckborttagningsmedel, stålull). RENGÖR ALDRIG HÄLLEN MED ÅNGSTRÅLE. 9. NÅGOT SOM ÄR FEL? PROBLEM MÖJLIGA ORSAKER VAD GÖR JAG? Hällen fungerar inte - Ugnen är inte ansluten eller tillslagen. - Det är elavbrott Tillagningsresultaten är otillfredsställande - Temperaturen är för hög eller för låg - Fel läge i ugnen - Fel slags tillagningskärl - Tillagningnstiden är felaktig Det ryker från hällen - Hällen är smutsig Kokzonerna startar inte under tidsinställd matlagning - Det har runnit över - Fel i tidsinställd matlagning - Slå till strömtillförseln - Kontrollera strömtillförseln - Se matlagningstips - Rengör hällen när tillagningen är avslutad Låt den svalna av först. - Använd ett större kärl - Kontrollera instruktionerna för tiduret 118

12 Anvisningar till installatören 10. INSTALLATION 10.1 Teknisk information Typ av häll Se typskylt Elektriska förbindelser V~ 50/60Hz / V 2N 50/60Hz / V 3N 50/60Hz Hällens effektförsörjning Elektrisk Max. elektrisk effekt Se typskylt HÄLLENS DIMENSIONER Bredd (mm) Djup (mm) Typskylten Försäkra dig om att strömstyrka och effekt i strömförsörjningen överensstämmer med angiven data på skylten under manteln. Denna skylt får aldrig avlägsnas. MODEL Serial N 10.3 Elanslutning DET ELEKTRISKA SYSTEMET SKA JORDAS ENLIGT GÄLLANDE SÄKERHETSFÖRESKRIFTER. NÄR HUVUDSTRÖMMEN ANSLUTS, SKA KONTAKT OCH VÄGGKONTAKT VARA KOMPATIBLA OCH ANSLUTNING SKA SKE MED EN GODKÄND STRÖMKABEL ENLIGT GÄLLANDE REGLER. VÄGGUTTAGET MÅSTE KUNNA NÅS NÄR APPARATEN HAR BYGGTS IN. DRAG ALDRIG UT KONTAKTEN GENOM ATT DRA I NÄTKABELN. OMEDELBART EFTER INSTALLATIONEN SKA EN KORT KONTROLLTEST AV HÄLLEN UTFÖRAS ENLIGT GÄLLANDE ANVISNINGAR. OM HÄLLEN INTE FUNGERAR EFTER DET ATT DU KONTROLLERAT ATT SAMTLIGA INSTRUKTIONER FÖLJTS SKA HÄLLEN KOPPLAS IFRÅN STRÖMFÖRSÖRJNINGEN OCH DIN NÄRMASTE ÅTERFÖRSÄLJARE SKA KONTAKTAS. FÖRSÖK ALDRIG SJÄLV ATT REPARERA HÄLLEN. OM ETT STICKUTTAG OCH EN VÄGGKONTAKT ANVÄNDS SKA DU FÖRSÄKRA DIG OM ATT KONTAKTERNA ÖVERENSSTÄMMER. UNDVIK ANVÄNDNING AV ADAPTER ELLER SHUNT EFTERSOM DESSA KAN FÖRORSAKA ÖVERHETTNING OCH DÄRMED ÄR EN BRANDRISK. OM EN KORRIGERAD ANSLUTNING ANVÄNDS SKA STRÖMFÖRSÖRJNINGEN ANSLUTAS TILL EN JORDFELSBRYTARE, SOM ÄR LÄTTILLGÄNGLIG I NÄRHETEN AV HÄLLEN, MED ETT KONTAKTGAP SOM ÄR STÖRRE ÄN 3 MM. 119

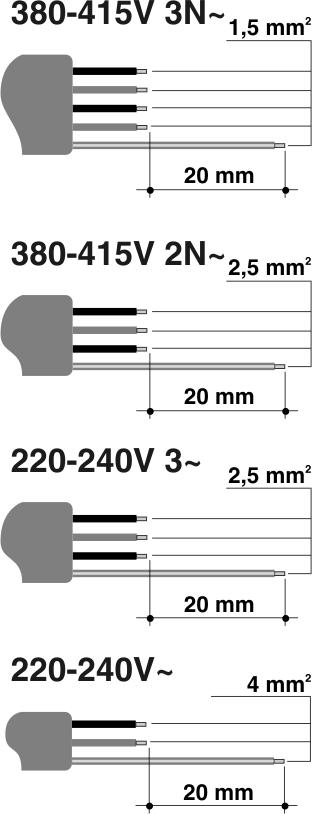

13 Anvisningar till installatören För drift med V 3N : använd en H05V2V2-typ femtrådig kabel (5 x 1,5 mm 2 ). För drift med V 2N : använd en H05V2V2-typ fyrtrådig kabel (4 x 2,5 mm 2 ). För drift med V 3 : använd en H05V2V2-F-typ fyrtrådig kabel (4 x 2,5 mm 2 ). För drift med V : använd en - H05V2V2-F type tretrådig kabel. (3 x 4 mm 2 : häll med 5 kokzoner) Kabeländen som ansluts till apparaten måste ha en jordledning (gulgrön) som är minst 20 mm längre. LÄS NOGGRANT ANSLUTNINGSSCHEMAT PÅ SKYLTEN UNDER HÄLLEN. Om hällen du köpt inte är utrustad med strömförsörjningskabel ska en kabel med ett värmemotstånd på minst 90 C användas. Om inte sådan kabel används äventyras den elektriska säkerheten. Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller för ingrepp på någon av utrustningens delar. VARNING! Dra nätkabeln genom hålet A. Montera kopplingsplintens lock efter elanslutningen. Montera locket genom att skruva fast det med de medföljande skruvarna enligt figuren. KOPPLINGSPLINT TYP 1 VARNING! Stäng locket efter elanslutningen. Stäng kopplingsplintens lock genom att fälla ned det och trycka till det. KOPPLINGSPLINT TYP 2 120

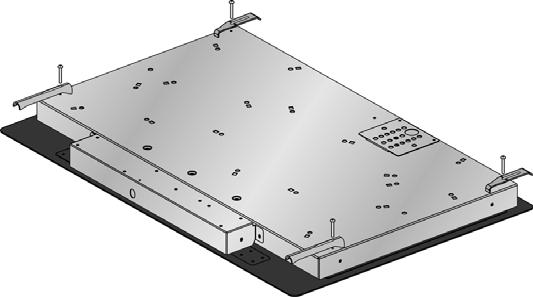

14 Anvisningar till installatören 10.4 PLACERING AV SPISHÄLLEN Följande åtgärder kräver byggnads - eller snickararbete som ska utföras av fackutbildad person. Installationen kan utföras på olika material så som masonit, metall, solitt trä eller plastlaminerat trä under förutsättning att dessa är värmebeständiga (T 90 C). Gör en öppning i bänkskivan med de mått som visas på skissen, håll ett minsta avstånd på 50 mm till bakkanten på bänkskivan. Hällen kan därför monteras mot väggar som är högre än arbetsytan under förutsättning att avståndet X hålls mellan hällen och väggen för att undvika skador på grund av överhettning (se skiss). Försäkra dig om att det finns ett minsta avstånd på 750 mm mellan hällen och hyllan som ev. installeras direkt över hällen Montering Innan hällen monteras i enheten ska den medlevererade förklistrade svampen läggas på glasytan för att separera den från enheten. Efter det att den självhäftande svampen (B) monterats på glaset ska hällen monteras i enheten med monteringsbrickorna (A) som medlevererats och som visas på bilden. När hällen fästs i skåpet ska endast den förborrade hålen användas, se bild. Denna häll ska inte monteras över en diskmaskin. Installation av en ugn under hällen utan kylfläkt är inte tillåten. Stick strömförsörjningskabeln genom enhetens baksida, se till att den inte vidrör hällens undersida eller ugnen (om sådan är monterad) under hällen. 121

15 Anvisningar till installatören MOD. 60 CM MOD. 77 CM I figurerna anges ursågnings- och fräsmåtten om spishällen ska byggas in i arbetsskivan. Ursågningsoch fräsmåtten är endast vägledande. Kontrollera glaskeramikhällens faktiska mått innan du sågar ut hålet i arbetsskivan. Täta fogarna mellan apparaten och arbetsskivan med silikon och ta bort ev. Överskott / O 122
