1 IISI 3000 L Sluten tank Installations-, användar- och servicemanual ID nr:

2 2 Innehållsförteckning Allmänt... 3 Testad och säker... 3 Notera innan installation... 3 Garanti och registrering av garantin... 3 Säkerhet... 4 Varning / 188 Servicerör / 400 Servicerör / 600mm Servicerörs alternativ... 5 Hantering... 6 Lyft av tank... 6 Grop och Placering av tank... 6 Förankring... 6 Förberedelse för installation... 7 Seriekoppling av tankar / 400 Servicerör installation / 600 Servicerör installation... 9 Återfyllning Tömning av tank Teknisk data Serviceanvisningar Service Nivålarm Servicedagbok KONTAKTUPPGIFTER... 14

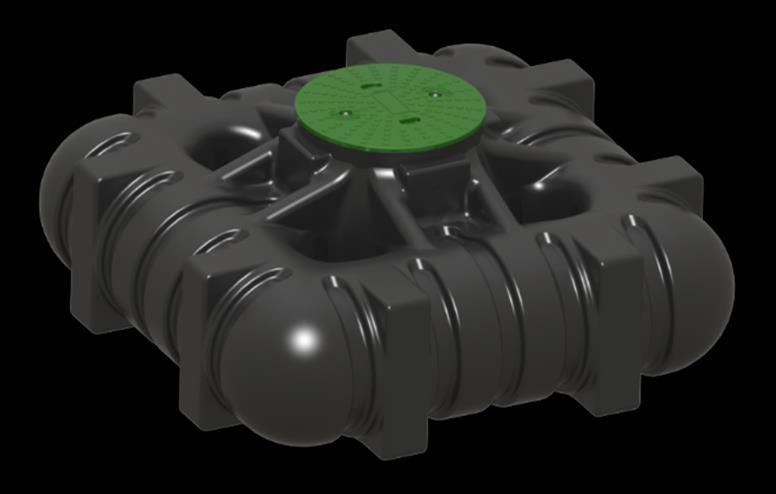

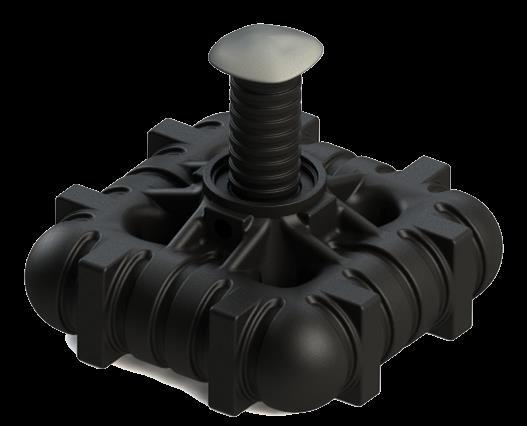

3 3 Allmänt Denna manual innehåller anvisningar för installering av en IISI 3000 L sluten tank. IISI 3000 Sluten tank kan beställas med följande servicerör (ytter diameter / inner diameter. x höjd) o OD 200 / ID 188 x 1000, 200mm med hatt o OD 450/ ID 400 X 1000, 450mm sten-imitationslock o OD 800 / ID 600 X 400, 800mm med grönt lock med integrerad låsning o OD 800 / ID 600 X mm teleskopiskt, 800mm med grönt lock med integrerad låsning Katso viemäriputken liitossyvyys tämän asennusoppaan sivuilta 4 5. IISI Sluten tank 3000 L är rotationsgjuten i slagtålig och åldersbeständig polyetenplast avsedd att användas för: - WC-spolingsvatten (svartvatten dvs. avloppsvatten från toalett) - Gråvatten (Bad-, disk- och tvättvatten) - Regnvatten - Dricksvatten Tanken är tillverkad i ett FC-godkänt material. (FC=Food Contact) Kontakta leverantören för ytterligare information. Tanken är ej avsedd att användas som slamavskiljare. Testad och säker SP (Statens Tekniska Forskningsinstitut) har utfört hållfasthetstestning med godkännande enligt EN Tanken levereras som standard med låsbart lock, även det rotationsgjutet i polyetenplast. Locket är testat och godkänt av SP enligt Boverkets handbok om Barnsäkra brunnar och SP metod 0487 genomtrampningsprov utgåva 3. Installation av tanken kan ske både ovan och under jord. Notera innan installation Säkerställ att ditt nya avloppssystem planeras av en sakkunnig planerare som beaktar vilka regler som gäller lokalt. Garanti och registrering av garantin GREEN ROCK IISI reningsverken har två års produktgaranti från köpedatum. Registrera din garanti efter köpet genom att returnera medföljande garantikort till tillverkaren eller på adressen

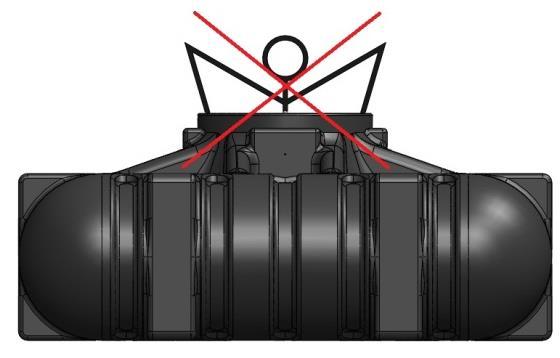

4 4 I garantin ingår konstruktions- och tillverkningsfel som skriftligen anmälts till tillverkaren under garantitiden och som tillverkaren har konstaterat. Tillverkarens ansvar gäller inte normalt slitage, skador till följd av försämring eller externa orsaker och indirekta kostnader. Garantin omfattar heller inte fel som beror på felaktig placering, förvaring, installering, vårdslös användning eller försumlig service av produkten. Garantin upphör att gälla om andra än IISI komponenter installerats i produkten. Transportskador ingår inte i garantin. När du tar emot en produkt efter transport ska du kontrollera produkten, och om du upptäcker skador ska du anteckna dem i fraktsedeln och ansöka om ersättning av transportbolaget. Spara inköpskvittot. Vi rekommenderar att du dokumenterar de olika skedena av installeringen med fotografier. Spara dem på samma plats som reningsverkets servicedagbok. Till garantiregistreringen behöver du produktens ID nummer som du finner under produktens lock eller på denna manual. Säkerhet Lockets lås skall öppnas och stängas med verktyg, t.ex. hylsverktyg. Låset ska alltid vara i stängt läge när locket ligger på tanken! Varning Gå aldrig ner i avloppstank som satts i bruk. Gaserna kan innebära medvetslöshet och direkt livsfara. 200 / 188 Servicerör Servicerörets muffdel installeras i tankens 200mm instickningsdel. Avloppets anslutningsdjup max 120cm mätt från servicerörets ända.

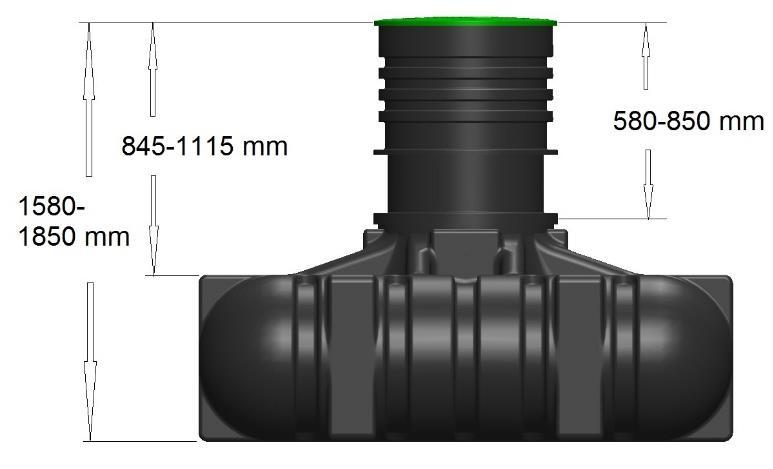

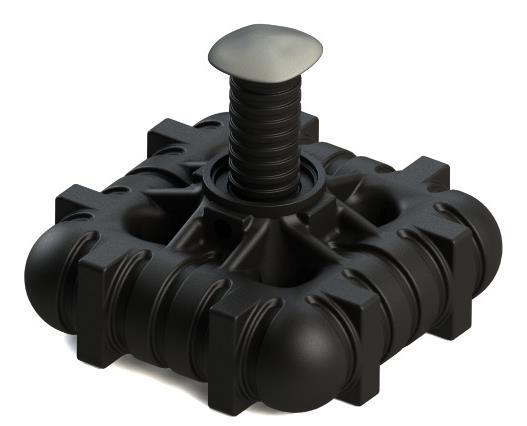

5 5 450 / 400 Servicerör 450/400 serviceröret är utrustad med tjälisoleringsmatta som minskar på tjälens eventuella inverkan på serviceröret. Leveransen inkluderar även 3st låsningsdelar för serviceröret. I serviceöppningen på utsidan om tanken installeras tätningsmassa. Röret placeras noggrant i spåret. Installera låsningsdelarna. 800 / 600mm Servicerörs alternativ Standard Standardleverans utan separat servicerör För installation under jord, finns två olika förhöjningshalsar för att nå önskat nedgrävningsdjup. Tanken har som standard en inbyggd hals med höjd 265 mm. Servicerör h = 400mm Teleskopiskt servicerör h = mm Samtliga halsar levereras med monteringssats.

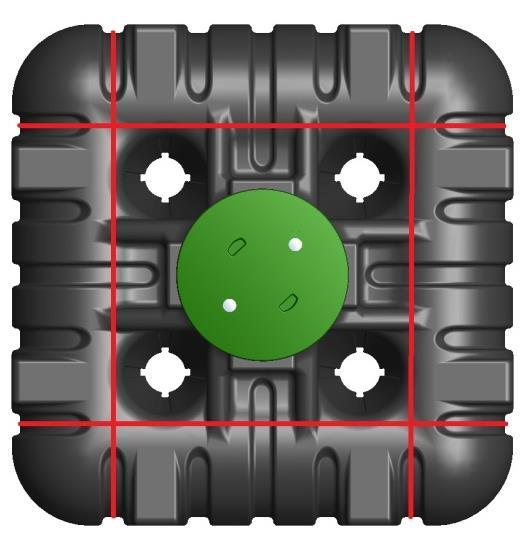

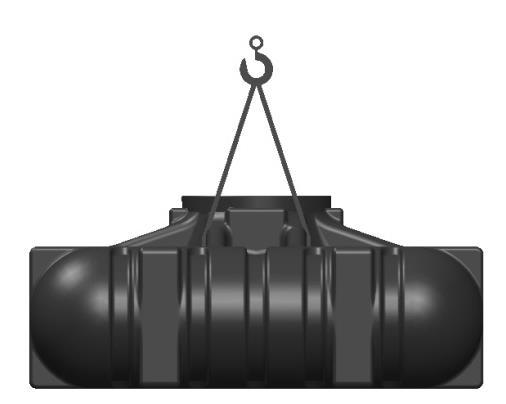

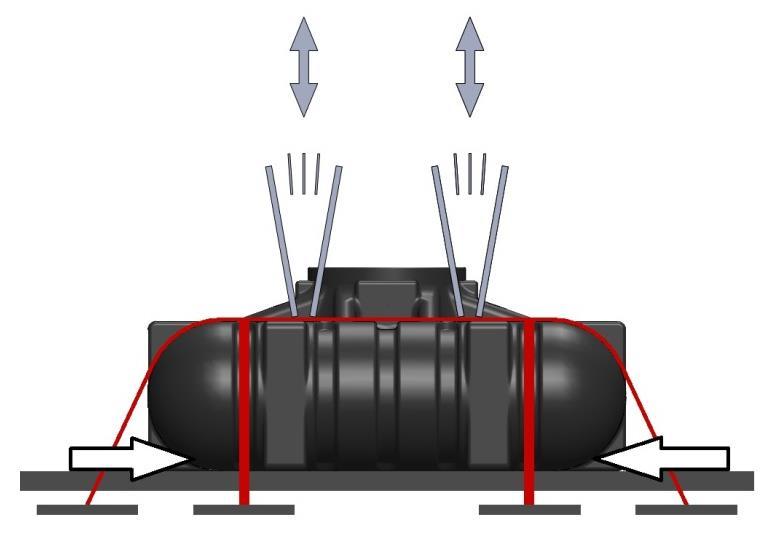

6 6 Hantering Tank, utrustning och tillbehör ska hanteras varsamt. Låt inga föremål som kan skada dessa komma i närheten. Vid mottagande och innan installation, inspektera produkterna noggrant med avseende på eventuella skador. Lyft av tank Vi rekommenderar användning av mjuka band som Kan träs genom de genomgående hålen. Endast tom tank får lyftas. Försäkra dig om säkerheten. Grop och Placering av tank Välj en plats där det blir tillräckligt fall för avloppsrör och där marken bedöms som väldränerad och fast. Minsta storlek på gropen bör vara minst ca 50 cm runt om tankens yttermått. Tanken får inte ligga där det finns risk för överkörning av t.ex. personbil eller där grundvattennivån hela eller delar av året riskerar att nå upp till inloppsröret eller där marken är sank och lös. Hänsyn bör även tas till vilket tjäldjup som råder på platsen. Placera alltid tanken på ett sådant ställe var den inte belastas med grundvatten. Flytta avloppsvattnet till tanken vid behov med en pumpbrunn, om självfall inte är möjligt Max tillåtet avstånd samt sughöjd till slamtömningsfordon bör undersökas för orten innan installation. Förankring Förankra alltid tanken noggrant. Används band, som då bör vara åldersbeständiga, placeras dessa lämpligast över tanken enligt skissen till höger. Se till att inga vassa kanter på bandlåsen ligger mot tanken. Alternativt kan sk. förankringduk användas.

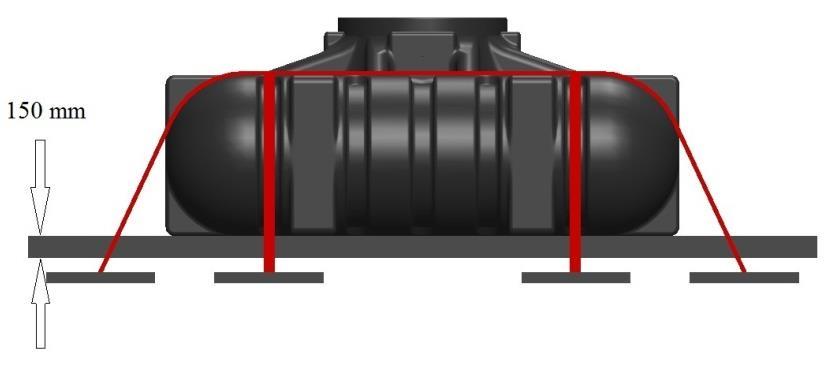

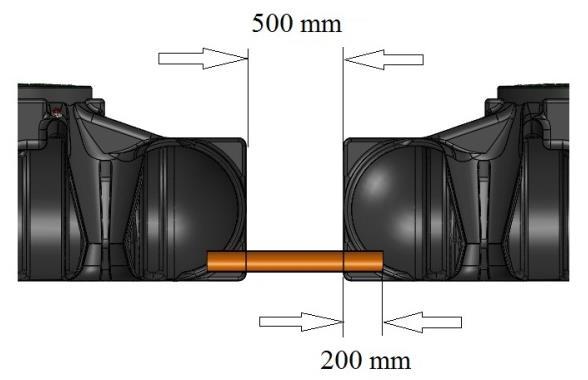

7 7 När förankringsband används så ska ankarplattor av tillräcklig vikt och storlek förankras för att förhindra att tanken kan flyta upp. Tanken bör stå på en minst 150 mm tjock avplanad grus eller sandbädd utan vassa stenar som kan skada tanken. Komprimera bäddens botten noggrant med maskin N lyftkraft Om tanken utsätts för tryck från grundvatten så kan tankens lyftkraft vara upp till N vilket motsvarar 3000 kg lyftkraft! Förberedelse för installation Inloppsröret bör skjutas in ca 200 mm i tanken. Tanken har 1 st Ø110 inloppsmuff monterad vid leverans. Seriekoppling av tankar Röret mellan tankarna ska anslutas på de plana ytorna och bör vara inskjutet ca 200 mm i respektive tank. Tankarna bör ha ett avstånd på minst 500 mm om tankarna är nedgrävda.

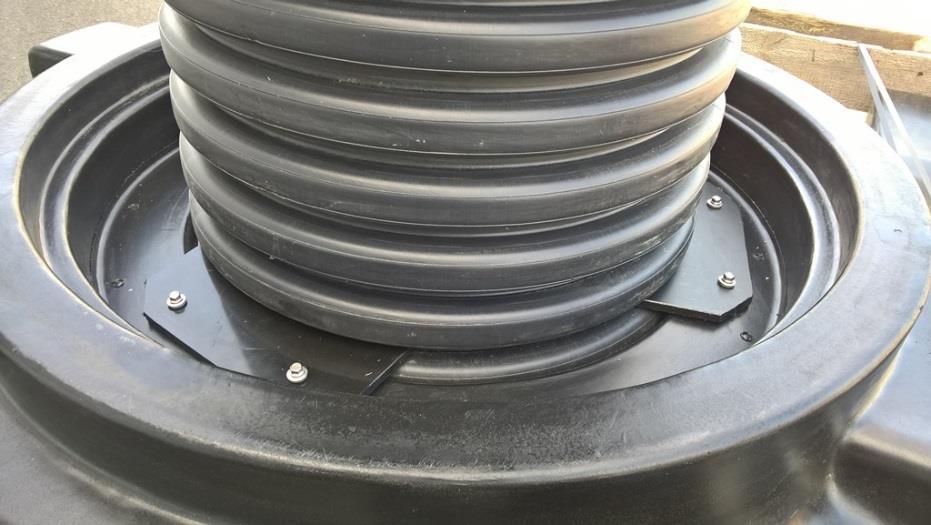

8 8 450 / 400 Servicerör installation Placera plastplattan (3st, jämt fördelat) i botten av rörets spår och spänn skruven så att röret trycks till botten. Hjälp samtidigt till genom att trycka röret för hand. Skruv, spänn inte skruven så kraftigt att gängan söndras Spruta rikligt med tätningslim på ändan av röret. Så mycket att när man trycker så sprutar limmet upp längs med hela ringen, både på in- och utsidan. D450/400 installation av servicerör Tjälmatta runt serviceröret Låsning av röret

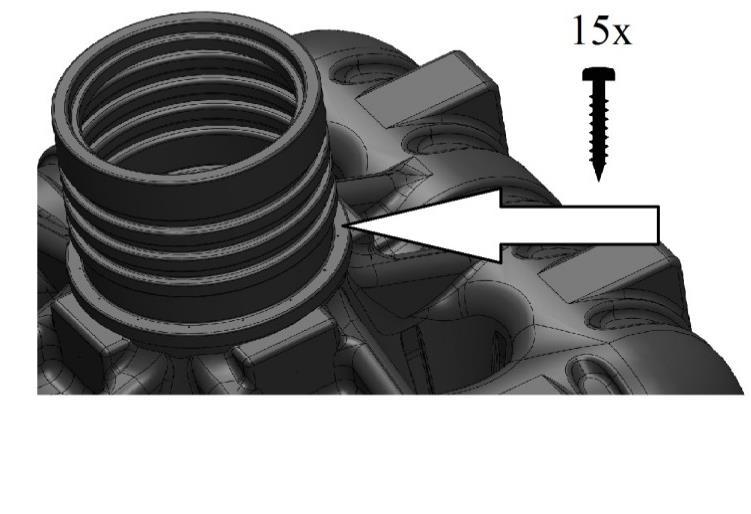

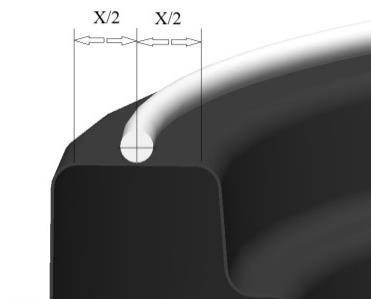

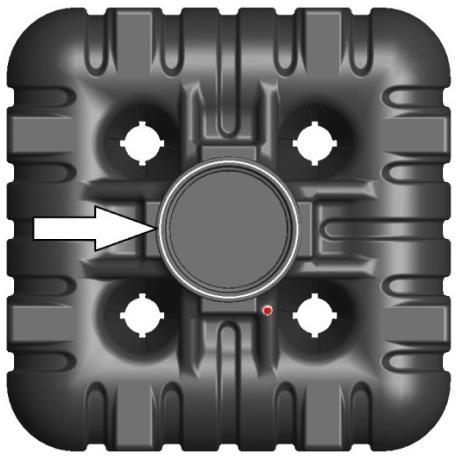

9 9 800 / 600 Servicerör installation Samtliga 800/600 servicerör installeras på samma sätt. 1. Gör rent och lägg en flödig sträng av medföljande tätmedel/fästmassa runt tankens hals mitt på ytan. 2. Gör ren anläggningsytan på förhöjningshalsen, centrera noga och ställ ner på tanken. Undvik att flytta förhöjningshalsen i sidled när den väl står på tanken! 3. Skruva fast förhöjningshalsen med de medföljande skruvarna. Dra skruvarna försiktigt växelvis tills dess att förhöjningshalsen bedöms ha bottnat mot tanken.

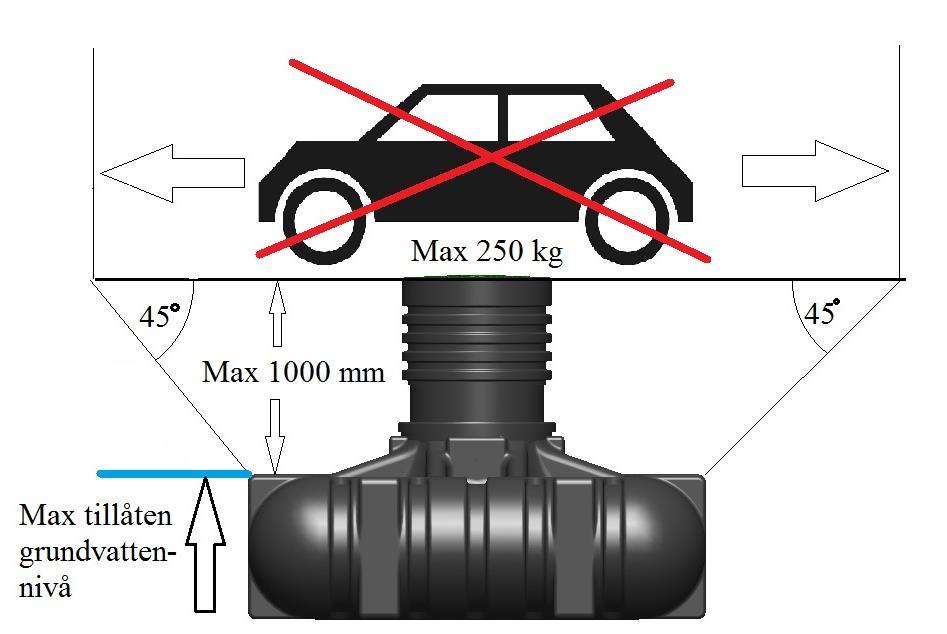

10 10 Återfyllning Packa återfyllnadsmaterial, grus eller sand utan vassa stenar som kan skada tanken, närmast tanken och minst 200 mm runt om. Se noga till att fylla ut runt nederkanten och i de genomgående hålen så tanken får bra stadga. Obs! Använd EJ markvibrator vid återfyllning! Tömning av tank Tanken töms med slambil genom serviceröret genom att öppna tankens lock. Teknisk data Maksimi tillåten sallittu pohjaveden temporär korkeus hetkittäin grundvattennivå

11 11 Volym Vikt Tillåtet nedgrävningsdjup Tillåten grundvattennivå Tillåten belastning på lock och sarg Nivålarm Förankringslinor 3000 L 200kg, inklusive lock Max mm med jord på tanken Temporärt max. 735 mm från tankens botten 250 kg Trådlöst nivålarm som tilläggsutrustning Förankringspaket som tilläggsutrustning Tankens ritning i slutet! Serviceanvisningar Den slutna tanken skall granskas med jämna mellanrum. Granskningar och tömningar skall bokföras i servicedagboken. Alla serviceåtgärder skall bokföras i servicedagboken, så som hur många kubik avloppsvatten har tömts ur tanken och vid vilket datum, eventuella driftfel och vad har gjorts för att åtgärda problemet. Service Tanken skall tömmas och de inre konstruktionerna tvättas (t.ex. med högtryckstvätt) och granskas med fem års mellanrum. Kontrollera att tanken är hel och konstruktionens skick, tankens innandöme är helt och i gott skick. Nivålarm Det trådlösa nivålarmets funktioner redogörs för i manualen som medföljer med larmets leverans.

12 12 Servicedagbok Datum Åtgärd Kvittering

13 13 Datum Åtgärd Kvittering

14 14 KONTAKTUPPGIFTER Din IISI återförsäljares kontaktuppgifter: Företag: Adress: Telefon: Kontaktperson: Din IISI installatörs kontaktuppgifter: Företag: Adress: Telefon: Kontaktperson: IISI Tillverkarens kontaktuppgifter: Green Rock PB VASA, FINLAND Telefon E-post

15 15 GREEN ROCK, PB 1000, VASA, FINLAND, Tel
