1 OPUS 2 Audioprocessor Snabbguide

2 Innehållsförteckning Hopsättning D-spole Öronkrok... 4 Batterialternativ Indikatorlampa FineTuner Blinkmönster på FineTuner Batterier Hörselslingor FM-batterihållare BabyBTE/ActiveWear Batterihållare för barn Minibatterihållare Säkerhetsfunktioner Grundläggande skötsel och underhåll Felsökning... 28

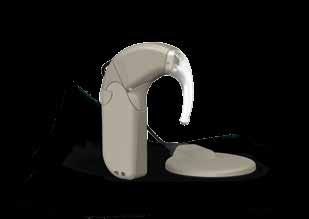

3 OPUS 2 Audioprocessor 1 D-spole Kontrollenhet Indikatorlampa Mikrofon TILL/FRÅN-knapp och batterihöljets lås Öronkrok Kopplingsstycke Spolsladd Batterihållare

4 2 OPUS 2 Hopsättning Se till att pilen är på ovansidan. 1 Sätt i spolsladdens 2 Sätt fast 3 Lås batterihållaren kontakt i batterihållaren på med hjälp av kontrollenheten. kontrollenheten. kopplingsstycket.

5 3 4 Anslut spolsladden till D-spolen. 5 Sätt in batterierna med den positiva (+) polen upp. 6 Låt batterihöljet glida på plats. Stäng batterihöljets lås. Din OPUS 2 är nu på. Se till att den upphöjda åsen är på ovansidan.

6 4 OPUS 2 Öronkrok Att ta av 2 Ta av öronkroken genom att försiktigt trycka den nedåt. Klick! Verktyg för borttagning av låspinne Låspinne 1 Ta bort öronkrokens låspinne genom att trycka ut den med det medföljande verktyget. Sätt på Lägg märke till mekanismen som ser till att öronkroken sitter fast. För att låsa fast öronkroken sätter du på öronkroken och för in låspinnen.

7 OPUS 2 Batterialternativ XS batterihållare DaCapo batterihållare, för laddningsbart batteri 5 Växla mellan dina DaCapo-batterier så att de blir använda lika mycket för att de ska hålla så länge som möjligt. Sätt på DaCapo batterihållare eller XS batterihållare på samma sätt som du sätter på standard batterihållare. (Se hopsättningsinstruktionerna på sidorna 2-3.)

8 6 OPUS 2 Indikatorlampa Bekräftelse Byte av program Status Status FineTuner-kommandot har tagits emot. Program 1 har valts. Program 2 har valts. Program 3 har valts. Program 4 har valts. Om den valfria statuslampan har aktiverats: OPUS 2 har initialiserats och är igång Skala i sekunder

9 7 Varning Status Batterierna är slut. Antingen lägsta eller högsta ljudvolym eller ljudkänslighet har uppnåtts. Lösning Byt batterierna. Justera volymen eller känsligheten om det behövs. Felmönster Problem Tillfälligt eller elektroniskt fel. Den inställning du har valt har ännu inte programmerats eller har ett programfel uppstått. Tillfälligt eller elektroniskt fel. Programfel, tillfälligt fel eller elektroniskt fel. Lösning 1. Stäng av processorn. 2. Sätt på processorn igen. Välj ett annat program. 1. Stäng av processorn. 2. Sätt på processorn igen. 1. Stäng av processorn. 2. Sätt på processorn igen Skala i sekunder

10 8 OPUS 2 FineTuner 1 Volym 2 Programval Indikatorlampor 3 Förinställd volym och känslighet 4 Känslighet 5 Val av input 6 Val av processor (För bilaterala användare) och låsfunktion för knappsatsen 1 Volym Öka eller minska volymen 2 Programval Välj ett program 3 Förinställd volym och känslighet Ställ in volym och ljudkänslighet till de förinställda värden som fastställts av den som programmerat 4 Känslighet Öka eller minska ljudkänsligheten 5 Val av input M: Väljer mikrofon MT: Väljer mikrofon och telespole T: Väljer telespole 6 Val av processor (för bilaterala användare) Välj vänstra processorn, båda processorerna eller högra processorn; Aktiverar och avaktiverar knapplås

11 9 Knapplåset på FineTuner För att inte ändra inställningarna av misstag kan du aktivera knapplåset på FineTuner. Om du trycker på någon av knapparna på knappsatsen när den är låst kommer den röda lysdioden att blinka. Att låsa upp knappsatsen tillfälligt Du kan göra ett val samtidigt som knappsatsen är låst genom att trycka på valfri knapp två gånger. Det första knapptrycket låser upp knappsatsen tillfälligt och det andra knapptrycket skickar kommandot. När knapplåset är tillfälligt avaktiverat kommer knappsatsen att låsas igen efter 10 sekunder om det inte används. Att aktivera knapplåset 1. Tryck och håll ner knappen ( ) i 5 sekunder eller tills de röda och gula lamporna blinkar växelvis. 2. Tryck på knappen ( ). När låsningen av knappsatsen har fungerat kommer de gula lamporna at blinka. Att avaktivera knapplåset 1. Tryck på knappen ( ) två gånger. Andra gången trycker du och håller ner knappen i minst 5 sekunder eller tills de röda och gula lamporna blinkar växelvis. 2. Tryck på knappen ( ). De gula lamporna kommer att blinka för att visa att din FineTuner är olåst. Vilken som helst av knapparna på FineTuner kan göras inaktiva av den som utför programmeringen för att du inte ska råka ändra på inställningarna av misstag.

12 10 FineTuner Blinkmönster Blinkmönster + 5 sekunder Innebörd Knappsatsen är låst Information håller på att överföras Byte av sida för input Programmeringsläge Batterinivån är låg Konfigurationen har lyckats Förklaring Om du trycker på en tangent när FineTuner är låst tänds den röda indikatorlampan. Indikatorlamporna blinkar när signaler håller på att överföras. Den vänstra lampan blinkar om den vänstra sidan har aktiverats. Den högra lampan blinkar om den högra sidan har aktiverats. Båda blinkar om båda sidor (för bilaterala användare) har aktiverats. Tryck på vänstra knappen för att skicka kommandon till vänster sida. Tryck på högra knappen för att skicka kommandon till höger sida. Motsvarande gul lampa kommer att tändas. För att skicka kommandon till båda sidor (för bilaterala användare), tryck på knappen i mitten. Båda gula lamporna tänds. Tryck ned i över 5 sekunder för att aktivera programmeringsläget. De 3 indikatorlamporna kommer att blinka växelvis. Om batterinivån är låg kommer den röda indikatorlampan mitten att blinka tre gånger i rad. Om konfigureringen av din FineTuner har lyckats eller om knappsatsens automatiska låsfunktion har aktiverats eller avaktiverats kommer båda de gula lamporna att lysa i en sekund.

13 OPUS 2 11 Batterier Använd endast batterier av typ 675 till OPUS 2. Vi rekommenderar att du använder zink-luft-batterier med hög spänning som är särskilt avsedda att användas för cochleaimplantatsystem. När du använder OPUS 2 med tillbehöret WaterWear måste du emellertid byta ut zink-luft-batterierna mot andra sorts batterier. Maximal batteritid Kräver lufttillförsel Fungerar med WaterWear Batterihållare XS Zink-luftbatterier Batterihållare standard Zink-luftbatterier Silveroxidbatterier Alkaliska batterier Batterihållare DaCapo Laddningsbart 60 timmar 90 timmar 10 timmar 8 timmar 16 timmar Ja Ja Nej Nej Nej Nej Nej Ja Ja Ja

14 12 OPUS 2 lyssningshjälpmedel Hörselslingor För halsslingor och slingkrokar Knappar för val av input på FineTuner Endast telespole Mikrofon och telespole Endast mikrofon Halsslinga 1 För in 3,5 mmkontakten från slingan i hörlursuttaget på ljudenheten. 2 Tryck på knappen MT eller T på din FineTuner för att aktivera telespolen och välja input. 3 Placera hörselslingan runt halsen om du använder en halsslinga eller på örat om du använder en slingkrok.

15 13 För hörselslingor Knappar för val av input på FineTuner Leta efter den symbol som visar att en hörselslinga används i lokalen. Endast telespole Mikrofon och telespole Endast mikrofon 1 Hitta hörselslingans lyssningsområde och håll dig inom detta område. 2 Tryck på knappen MT eller T på din FineTuner för att aktivera telespolefunktionen och välja input.

16 14 OPUS 2 lyssningshjälpmedel FM batterihållare Med audioingång 3-stift FM-ingång 1 Sätt i audiokabelns 3-stiftskontakt i FM-ingången. 2 Sätt i audiokabelns 3,5 mm-kontakt i ljudenhetens hörlursingång. Sätt fast FM-höljet på samma sätt som du sätter fast standardbatterihöljet. (Se hopsättningsinstruktionerna på sidorna 2-3 i denna guide.)

17 Audiokablar 15 Med FM-mottagare Unilateral mix Unilateral ext. Bilateral mix Sätt i FM-mottagaren i FM-ingången. OPUS 2 kommer automatiskt att detektera ljudsignaler så fort FM-systemet har aktiverats. Bilateral ext. Se bruksanvisningen för ditt FM-system för instruktioner om hur FM-inställningarna ska ändras.

18 16 OPUS 2 BabyBTE/ActiveWear Spolsladd Säkerhetslås (valfritt) Batterihållarlås Mikrofonhölje Kopplingsstycke Batterihållare TILL/FRÅN

19 OPUS 2 BabyBTE/ActiveWear Hopsättning 17 Klick! 1 Klicka försiktigt fast mikrofonhöljet på kontrollenheten. Lägg märke till mekanismen som ser till att mikrofonhöljet sitter fast. Se sidan 4 för att ta bort öronkroken. 2 Sätt i spolsladdens kontakt i kontrollenheten. 3 Sätt fast batterihållaren på kontrollenheten och se till att komponenterna sitter ihop ordentligt genom att använda kopplingsstycket. Se till att pilen är på ovansidan. Kopplingsstycket finns också med ett säkerhetslås. Se sidan 24 för mer information.

20 18 OPUS 2 Batterihållare för barn Spolsladd Säkerhetslås (valfritt) Kopplingsstycke Batterihållare Lås Batterifack TILL/FRÅN

21 OPUS 2 batterihållare för barn Hopsättning 19 1 Sätt i spolsladdens kontakt i kontrollenheten. 2 Sätt fast anslutningenpå kontrollenheten och se till att komponenterna sitter ihop ordentligt genom att använda kopplingsstycket. Se till att pilen är på ovansidan. Kopplingsstycket finns också med ett säkerhetslås för ytterligare säkerhet. Se sidan 24 för mer information.

22 20 OPUS 2 Minibatterihållare Anslutningsdon Säkerhetslås (valfritt) Ingång för mikrofontestenhet (CS 44) Kopplingsstycke TILL/FRÅN-knapp och batterihållarens lås. 3-stift FM ingång Batterifack för DaCapo PowerPack eller AAA-batteri

23 OPUS 2 minibatterihållare Hopsättning 21 1 Sätt i spolsladdens kontakt i kontrollenheten. 2 Sätt fast anslutningsdonet på kontrollenheten och se till att komponenterna sitter ihop ordentligt genom att använda kopplingsstycke. Se till att pilen är på ovansidan. Kopplingsstycket finns också med ett säkerhetslås för ytterligare säkerhet. Se sidan 24 för mer information.

24 22 OPUS 2 minibatterihållare Lyssningshjälpmedel Direkt ljudingång 1 Sätt i audiorkabelns 2 Sätt i audiokabelns 3,5 3-stiftskontakt i mm-kontakt i ljudenhetens FM-ingången. hörlursingång.

25 Audiokablar 23 FM-mottagare Unilateral mix Unilateral ext. Bilateral mix Sätt i FM-mottagaren i FM-ingången. OPUS 2 kommer automatiskt att detektera ljudsignaler så fort FM-systemet har aktiverats. Bilateral ext. Se bruksanvisningen för ditt FM-system för instruktioner om hur FM-inställningarna ska ändras.

26 24 OPUS 2 Säkerhetsfunktioner Låst läge Lås till batterihållaren Batterihållaren kan låsas sast så att den är petskyddat och inte kan plockas isär. Om OPUS 2 tillhör ett barn bör du alltid låsa fast batterihållaren innan du sätter audioprocessorn på barnets öra För in kopplingsstycket med dess långa låspinnar och sätt fast säkerhetslåset på låspinnarna. Spolsladdens kontakt bör sitta i håligheten. För spaken åt vänster med ett spetsigt föremål (t.ex. en kulspetspenna) för att låsa säkerhetslåset. För att öppna säkerhetslåset för du spaken åt motsatt håll.

27 25 Låsbar öronkrok Öronkroken kan låsas fast så att den sitter säkert och inte tas bort av misstag. För att låsa fast öronkroken för du in öronkrokens låspinne efter att du satt fast på öronkroken på kontrollenheten. Om OPUS 2 tillhör ett barn bör du alltid föra in öronkrokens låspinne innan du sätter audioprocessorn på barnets öra. Avaktivering av FineTuner Du kan avaktivera vissa knappar eller program på FineTuner så att inställningarna inte ändras av misstag. För mer information om denna funktion eller för instruktioner om avaktivering av FineTuner kan du kontakta din CI-klinik.

28 26 OPUS 2 Grundläggande skötsel och underhåll Följ dessa grundläggande och viktiga skötselinstruktioner för att förbättra funktionen hos din OPUS 2 och förlänga dess livslängd. Allmän rengöring Rengör OPUS 2 regelbundet genom att torka av den med en mjuk, fuktig trasa. Använd inga rengöringsmedel. Var extra försiktig när du rengör de små delarna, som batterikontakterna. Batterikontakter Granska batterikontakterna regelbundet; rengör och torka dem efter behov. Om de behöver rengöras, använder du en bomullspinne och en liten mängd rengöringsalkohol. Var försiktig när du torkar dem torra. Undvik att röra batterikontakterna.

29 27 Torkning Använd torksatsen varje natt så att OPUS 2 får torka ordentligt. Ta bort batterihöljet innan du lägger in det i torksatsen med din audioprocessor. Engångsbatterier kan lämnas i batterihållaren och läggas i torksatsen. Lägg inte laddningsbara batterier i torksatsen. Fukt Utsätt inte OPUS 2 för vatten. Om din audioprocessor blir blöt ska du försiktigt torka den torr med en mjuk, absorberande trasa. Solljus Lämna inte OPUS 2 i direkt solljus, särskilt inuti ett fordon. Låt inte din audioprocessor utsättas för extrema temperaturer. Se i bruksanvisningen för mer information om skötsel och underhåll.

30 28 OPUS 2 Felsökning Om du stöter på mindre tekniska problem, som t.ex. ljudavbrott, följer du noggrant dessa steg för att identifiera möjliga orsaker och lösningar: 1. Ta av din OPUS 2 och byt batterierna. Om detta inte löser problemet, gå vidare till steg Plocka isär din OPUS 2 i fem delar: kontrollenhet, batterihållare, batterihölje, spolsladd och D-spole. (Se sidorna 2-3 för råd.) 3. Kontrollera alla delar. Se om det finns smuts eller tecken på skada. Rengör varsamt alla processordelar som är smutsiga och torka av eventuella blöta delar tills de är torra. (Se instruktionerna på sidorna ) Om någon del verkar vara skadad kontaktar du din CI-klinik för att få hjälp. 4. Sätt ihop OPUS 2 igen. (Se instruktionerna på sidorna 2-3.) Om din processor fortfarande inte fungerar, gå till steg Använd talprocessorns testplatta för att göra en felsökning för din audioprocessor.

31 29 Testplatta för talprocessor Testplattan för talprocessorn är ett felsökningsverktyg som används för att hitta de vanligaste problemen hos audioprocessorn. För att göra en felsökning med testplattan följer du följande tre steg: 1. Sätt på OPUS Placera D-spolens platta sida under testplattan. 3. Tala in i OPUS 2-mikrofonen. Indikatorlampan ska flimra i takt med din röst. Om den inte gör det går du till steg Justera volymen och tala in i mikrofonen. Om indikatorlampan inte flimrar går du till steg Byt batterierna och tala in i mikrofonen. Om indikatorlampan inte flimrar går du till steg Byt ut spolsladden. Kontakta din CI-klinik om din OPUS 2 fortfarande inte fungerar eller för att omedelbart få hjälp. För fullständiga felsökningsinstruktioner, besök medel.com.

32 30 Anteckningar

33 Anteckningar 31

34 32 Anteckningar

35

36 25890 r1.0 MED-EL Medical Electronics Fürstenweg 77a 6020 Innsbruck, Österrike medel.com
