1 Användarmanual CTS 602 by Nilan v Comfort 1200 Version: 8.00, Software-version: 2.17

2 Innehållsförteckning Innehållsförteckning... 2 Inledning... 3 Funktioner... 4 Temperaturgivaröversikt... 5 Användarpanel... 7 Så används menyerna:... 7 Menyöversikt... 8 Menyer... 8 Drifttillstånd... 9 Huvudmenyn Visa larm Visa data Brukare val Inställning av klockan Veckoprogram Värme yta Kylning Fukt CO Luftbyte Luftfilter Temp. kontroll Inställning av språk Reservdelar... 27

3 Inledning G Kontrollera att följande dokument finns bifogade med anläggningen: - Installationsmanual - CTS 602 Användarmanual (detta dokument) - Elschema Syftet med denna manual är att överskådligt visa CTS 602 styrningens menyer och möjligheter. I de fall kyla anges, menas tilluft med aktuell utetemperatur utan att någon värmeåtervinning sker. Rätt till ändringar förbehålles Sidan 3 av 27

4 Funktioner Styren är utarbetad för nedanstående anläggningsmodeller. Nr. Typ Värmeåtervinning Eftervärmare, vatten Eftervärmare, el Frostskydd av eftervärmare Kyla via öppning av by-pass Avfrostning 1 COMFORT 1200 x x x x x x Rätt till ändringar förbehålles Sidan 4 av 27

5 Temperaturgivaröversikt Principfigur med givarplacering för Comfort 1200 med vatteneftervärmare Principfigur med givarplacering för Comfort 1200 med eleftervärmare Rätt till ändringar förbehålles Sidan 5 av 27

6 Givarförklaring till principfigurer: T2 : temperaturgivaren i tilluften vid fläkten (utan eftervärmare). T3 : temperaturgivaren i frånluften i luftintaget. T4 : temperaturgivaren i avluften. T7 : temperaturgivaren i tilluften efter en eventuell eftervärmare. T8 : temperaturgivaren i uteluften vid luftintaget. T9 : temperaturgivaren i utloppssidan av en eventuell vatteneftervärmare. T10 : temperaturgivaren i frånluftskanal (tillbehör). T15 : temperaturgivaren placerad i CTS 602 användarpanel. Givarnas temperaturer kan avläsas i VISA DATA menyn. Rätt till ändringar förbehålles Sidan 6 av 27

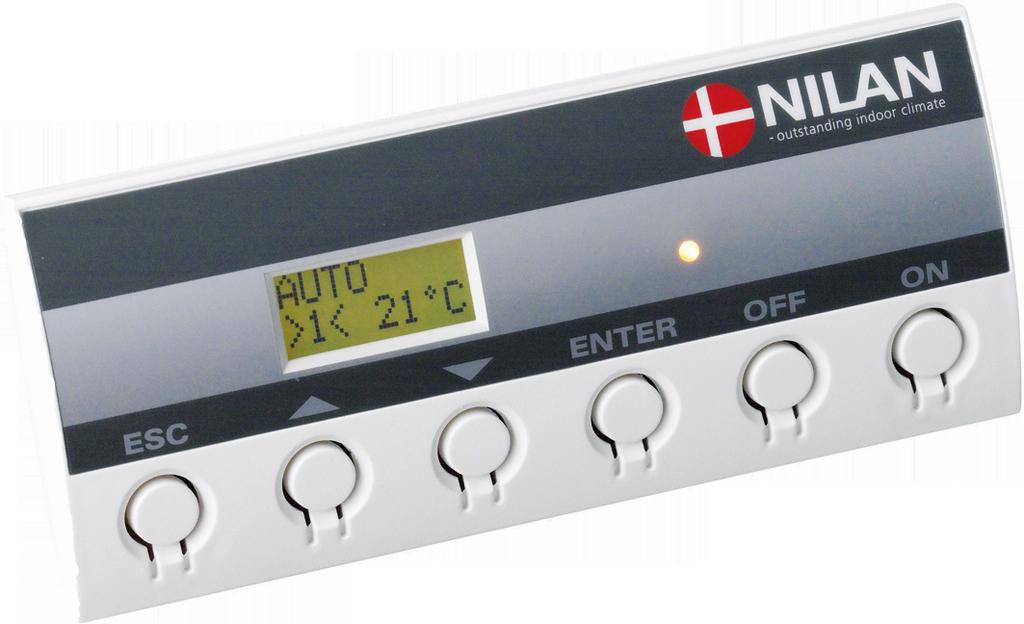

7 Användarpanel För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen Användarpanel Följande indikeras med ljusdioder på framsidan av användarpanelen Konstant gult ljus: bypass-spjället är öppet Blinkande gult ljus: maskinen larmar Texten i displayen lyser så länge som det finns ström till maskinen och kommer inte att slockna annat än om strömmen bryts eller om larmet inte åtgärdas inom en längre period. Larmet INST TID visas när anläggningen varit utan ström i flera dagar. Klockan ska då ställas in. Så används menyerna: Önskas det ett annat inställningsvärde eller funktion måste man först hitta tillhörande meny genom att trycka p eller q. För att aktivera den önskade menyn tryck. För att kunna ändra inställning på det önskade värdet tryck, tills värdet blinkar. Den önskade ändringen kan nu göras genom att trycka p eller q. För att spara det valda värdet tryck. Om ingen aktivering sker inom en minut kommer styrningen automatiskt att återgå till huvudmenyn, När man programmerat in ett värde och styrningen går tillbaka till huvudmenyn kommer alltid värdet att finnas kvar om man tryckt innan. Värden och text som blinkar blir INTE sparade utan återgår till ursprungligt värde om inte trycks.

8 Menyöversikt Menyer Som utgångspunkt visas alltid huvudmenyn (menyn i den feta ramen nedan). Genom att använda p q kan man förflytta sig till de övriga menyerna. VISA LARM Visning och nollställning av larm. Alarmlog med de senaste 16 larmen. VISA DATA AUTO L /1 >2< 19 C Driftstillstånd (värme, auto, kyla), temperaturer, ventilationsnivå samt softwareversion. Huvudmeny: visar driftstillstånd.. Tryck ESC för att återgå till huvudmenyn. BRUKARE Valbart: frånluft, tilluft, ventilation och OFF. Den valda funktionen aktiveras via kontakt eller tryck TI 12 :10 Inställning av klocka. Är anläggningen utan ström i mer än ett dygn ska klockan ställas in. Byte mellan sommar- och vintertid görs manuellt. VECKO PROGRAM Veckoprogrammet kan aktiveras ON/OFF. Är veckoprogrammet aktivt så visas 1, 2 eller 3" i huvudmenyn. VÄRME YTA Anläggningen är vald med eftervärmare vilken kan sättas till ON/OFF. Frostsäkring är även aktiv i läge OFF. KYLNING Inställning av tilluftstemperatur för kyla via bypass-spjäll. FUKT Möjlighet för att köra med högre och/eller lägre ventilationsnivå vid hög/låg luftfuktighet. CO 2 Möjlighet för att köra med högre ventilationsnivå vid höga CO2-halter. Menyn visas endast då CO2-givare finns monterad. LUFT BYTE Möjlighet för att ställa in hur anläggningen ska köra på vintern/vid låga utetemperaturer. LUFT FILTER Fabriksinställningen ger filterlarm med ett intervall på 90 dagar. Larm nollställs i menyn VISA LARM. TEMP. KONTROLL Inställning av lägsta temperaturer för tilluft. SPRÅK SWEDISH Välj önskat språk: engelska, tyska, franska, svenska, danska, norska, finska. Menyöversikt

9 Drifttillstånd Huvudmenyn visar tre olika värden: drifttillstånd, ventilationsnivå och temperatur. Dessa värden anger maskinens tillstånd och väljs av användaren. Huvudmenyn kommer automatiskt att visas i panelen ca 15 sekunder efter det att strömmen kopplats på maskinen och är då färdig för programmering. Genom att trycka ESC en eller flera gånger kommer man alltid tillbaka till huvudmenyn. Drifttillstånd: OFF AUTO KYLA VÄRME Huvudmeny Ventilationsnivå AUTO */1/L >2< 19 C * : brukarfunktioner utför handling 1, 2, 3: veckoprogram aktivt L: anläggning kör på låg ventilation p g a låg utetemperatur Önskad rumstemperatur. (5-30 C). Huvudmeny Önskad rumstemperatur kan ändras genom att trycka en gång. Siffran vid C blinkar och temperaturen kan nu ändras med hjälp av p q. Önskat värde bekräftas med. Om anläggningen inte har eftervärmare så visas den aktuella rumstemperaturen i displayen. Drifttillståndet kan ändras genom att trycka två gånger. Det aktuella tillståndet blinkar och kan nu ändras med hjälp av p q och godkännas med. I Auto öppnas och stängs bypassspjället automatisk utifrån temperaturinställningen. Kyla indikerar att bypass-spjäll är öppet (ingen värmeåtervinning) och värme indikerar att bypass-spjäll är stängt. Ventilationsnivån kan ändras genom att trycka tre gånger. Den aktuella ventilationsnivån blinkar och kan nu ändras med p q och godkännas med. Rätt till ändringar förbehålles Sidan 9 av 27

10 Huvudmenyn Huvudmenyn visas automatisk ca 15 sekunder efter att strömmen slås på. Menypunkter som blinkar visas med. Huvudmenyns menypunkter visas i nedanstående figur. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen I driftsläge AUTO väljer anläggningen automatiskt kyl- eller värmedrift i förhållande till önskad temperatur. Möjlighet för veckoprogram. Angiven ventilationsnivå gäller för frånluft. AUTO >2< 19 C AUTO >2< 19" C AUTO >2< 19 C AUTO >2< 19 C Huvudmeny AUTO >2< 5-30 C KYLA >2< 19 C AUTO >3< 19 C VÄRME >2< 19 C Kyldrift utifrån vald temperatur. Anläggningen väljer först kyla via bypass när T8 (uteluft) är lägre än T3 (frånluft). Möjlighet för veckoprogram. Värmedrift utifrån vald temperatur. Möjlighet för veckoprogram. Menypunkter i huvudmenyn Rätt till ändringar förbehålles Sidan 10 av 27

11 Visa larm Om maskinen larmar så blinkar den gula ljusdioden på användarpanelen. I menyn VISA LARM kan du se vilket larm som utlösts och vid vilken tid. Det är också där du kan nollställa larmet. VISA LARM LARM 71 VEKS AFR TI 11: TI 00:00 LARMLISTA: Visar från 0-3 aktiva larm. De senaste och mest kritiska visas först. Listan raderas vid strömavbrott. LARM 7 FROST LARM 19 FILTER LARMLOG Nollställning av larm: Larm nollställs ett åt gången. Endast inaktiva larm kan nollställas När displayn visar Larm 0 Ingen är alla larm nollställda. AL 1: VEKS AFR TI 10:28 LARMLOG: Sparas vid strömavbrott. Visar de senaste 16 larmen. AL 1 är det senaste. AL 2: FROST AL 3: FILTER STATUS LARM T1 20 C T2 20 C T3 0,00 T4 0,00 LARMLOGDATA: Ögonblicksbilder vid larmtillfället. OUT OUT OUT Figur 7: Menyn "Visa larm" Rätt till ändringar förbehålles Sidan 11 av 27

12 Larm ges utifrån en felsituation eller för att ge viktig information till användaren. Larmen är uppdelade i följande kategorier: K Kritiskt Driften är delvis eller helt stoppad så länge som larmet är aktivt. A Varning Blir kritiskt om situationen inte ändras inom en rimlig tid. I Informativ Normal drift är inte påverkad. Larmet försvinner när användaren kvitterat larmet. Alarm kod Kategori Displaytext Beskrivning/orsak Åtgärd Inget larm 01 K HARDWARE Fel i styrningens hårdvara. Kontakta service såvida nollställning inte hjälper. 02 K TIMEOUT Varningslarm (A) har blivit ett kritiskt larm. 03 K BRAND Brandtermostat. Anläggningen har stoppat eftersom brandtermostaten har blivit aktiverad. 07 K FROST 1): Frostsäkring av eftervärmare: Tilluften genom eftervärmaren är för kall, Anledningen kan vara att bypass-spjället är öppet. 2): Fjärrvärme-/centralvärmevattnet är för kallt. Notera larm och nollställ. Kontakta service om larmet inte försvinner. Om det inte har brunnit, kontakta service. 1): Stäng ev bypass-spjäll, aktivera eftervärmaren och nollställ larm. 2): Kontrollera att värmeförsörjningen till eftervärmaren är OK. Nollställ larm, när felet är avhjälpt. 08 K K T x KORT En temperaturgivare är kortsluten/defekt. Kortsluten givare = +99 C 09 K K T x ÖPPEN En temperaturgivare är avbruten/defekt. Avbruten givare = -40 C 10 K ÖVERHETT Det elektriska värmeelementet är överhettat. För låg luftmängd på grund av igensatt filter eller fel på fläkt. Kontrollera att det kommer in luft i huset. Kontrollera filter och luftintag. Nollställ larm. Kontakta service om ovanstående inte hjälper 11 K LUFTFLÖD För låg luftmängd i tilluft Se larmkod 10 Rätt till ändringar förbehålles Sidan 12 av 27

13 Alarm kod Kategori Displaytext Beskrivning/orsak Åtgärd 15 A RUM LÅG När rumstemperaturen är under 10 C stoppar anläggningen för Värm upp huset och nollställ larm. att undvika ytterligare nedkylning av bostaden. Detta kan ske i en period då huset inte är bebott och husets uppvärmningssystem har stannat. 16 I SOFTWARE Fel i styrningens program. Kontakta service. 17 I WATCHDOG Fel i styrningens program. Kontakta service. 18 I INSTÄLLN Del av inställningarna har gått förlorade. Anledningen kan vara långvarigt strömavbrott eller blixtnedslag. Anläggningen kör vidare med standardinställningarna. 19 I FILTER Filtervakt är inställd till X antal dagar för kontroll/byte av filter (30, 90, 180, 360 dagar). Standardinställningen är 90. Nollställ larm. Programmera veckoprogram som önskat. Kontakta service såvida anläggningen inte går tillfredsställande/som förr, då ev underprogram kan vara förlorade. (Underprogram är endast tillgängliga for service). Rengör/byt filter. Nollställ larm. 21 I INST TID Visas vid strömavbrott. Klockans inställningar ska kontrolleras och ev inställas. Nollställ larm. 22 I T LUFT Inställd tilluftstemperatur kan inte uppnås. (Gäller endast vid installerad eftervärmare.) 71 A VEKS AFR Max avfrostningstid överskriden för motströmsväxlaren. Anledningen kan vara att anläggningen utsatts för väldigt låga temperaturer. Ange en lägre tilluftstemperatur. Nollställ larm. Kontakta service såvida nollställning av larm inte hjälper. Notera ev de aktuella driftstemperaturerna från menyn VISA DATA som hjälp till service. 91 I OPT IO Optionsplint saknas Kontakta service 92 PRESET Fel vid skrivning eller inläsning Kontakta service av installatörens inställningar Rätt till ändringar förbehålles Sidan 13 av 27

14 Visa data Aktuell driftsdata kan avläsas i menyn VISA DATA. Se givarplaceringar på sidan 5. VISA DATA STATUS VÄRME T10 är en extern givare som kan monteras i frånluften till en specifik zon. T10 kan väljas som styrande givare i servicemenyn. Se installationsmanual. BYPASS STÄNGD PANEL T C EXTERN T C Rumstemperatur mätt i T15 (givare i CTS 600-panelen). FUKT 100% VATTEN T9 25 C Vid anläggning utan eftervärmare visas T2. Med eftervärmare visas T7. CO 2 566ppm TILLUFT T 2 21 C TILLUFT HAST 2 FRÅNLUFT HAST 2 Givare i frånluften. T3 kan väljas som styrande givare i servicemenyn. Se installationsmanual. FRÅNLUFT T3 22 C UTELUFT T 8 15 C SOFTWARE SOFTWARE Softwareversion inbyggd i anläggningen. Softwareversion inbyggd i användarpanelen. AVLUFT T4 13 C TYP COMFORT Menyn "Visa data" Rätt till ändringar förbehålles Sidan 14 av 27

15 Brukare val Menyn BRUKARE ger möjlighet till att överstyra drifttillståndet i huvudmenyn och aktiveras via extern kontakt. VENTKYLA : Möjligt att köra högre eller lägre nivå på frånluften och tilluften i en tidsbegränsad period. Sluten kontakt aktiverar funktionen. Funktionen har hög prioritet. FRÅNLUFT : Möjligt att köra högre eller lägre nivå på frånluften i en tidsbegränsad period. Övriga funktioner i drifttillståndet i huvudmenyn är oförändrade. Sluten kontakt aktiverar timerfunktionen. En extern kontakt håller fläktarna på den önskade ventilationsnivån tills dess att kontakten öppnas. FÖRLÄNGD : Möjligt att köra högre eller lägre nivå på ventilationen men även med möjligheten att ändra tilluftstemperaturen. OFF : Kontaktfunktionen ej i drift. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen BRUKARE FÖRLÄNGD VENTKYLA Möjlighet för att köra på högre eller lägre hastighet. Hög prioritet. Önskat tidspann som den valda funktionen ska vara aktiv. Anges i timmar och minuter. Max 8 timmar. TID 00:00 HASTIGH. >4< TID 00:00" HAST >4< FRÅNLUFT FÖRLÄNGD Tid och hastighet ska väljas på samma sätt som visat under FÖRLÄNGD. Önskad ventilationsnivå: 1-4. OFF ger möjligheten för att stänga anläggningen via extern kontaktfunktion. TEMP. 23 C TEMP 23" C Önskad rumstemperatur (5-30 C). Panelgivare T15 är styrande givare. OFF Brukare val sätts ur funktion. Menyn "Brukare val" Rätt till ändringar förbehålles Sidan 15 av 27

16 Inställning av klockan Vid strömavbrott kommer klockan att fungera i minst 24 timmar. Om tidsfunktionen tappas så visas ett larm 21 Inst tid. Övergång mellan sommar- och vintertid ställs in manuellt. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen TI ÅR 12 ÅR 08" MÅNAD 05 MÅNAD 03" Visas endast första gången efter inställning, måndag = 1 DAG 30 VECKA DAG 3 DAG 01" TIMME 12 TIMME 12" MINUT 10 MINUT 10" Sekunder nollställs när minuter justeras Menyn "Inställning av klockan" Rätt till ändringar förbehålles Sidan 16 av 27

17 Veckoprogram ( Vecka Program ) Anläggningen är försedd med tre standard veckoprogram att välja mellan. Fabriksinställningen är OFF. Utöver detta kan man programmera sitt eget veckoprogram. Det kan eventuellt vara ett av standardprogrammen med små ändringar. Menypunkter som blinkar visas med. Fabriksinställning av de tre veckoprogrammen Program Veckodag Funktionssteg Tidpunkt Ventilationsnivå Temperatur Program 1 Måndag Fredag Lördag Söndag Program 2 Måndag Söndag Program 3 Måndag Fredag Inställning av veckoprogram OFF Veckodag och funktionssteg. Sex steg kan väljas per dag. Tidpunkt för aktivering av funktionssteget. MÅ >3< 21 C Ventilationsnivå Vald temperatur Rätt till ändringar förbehålles Sidan 17 av 27

18 För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen Här kan väljas ett av tre veckoprogram. Programmet kan anpassas efter användarens behov. Endast ett program kan vara aktivt.. RADERA PROG 3" PROG 2" Här sätts alla funktioner i det valda programmet till OFF. Anläggningen fortsätter i AUTO-drift utan aktivt veckoprogram. PROG 1" PROG 1 VECKA PROGRAM OFF G OFF Drifttillstånd enligt huvudmenyn. MÅ >3 < 21 C MÅ >1 < 17 C Här är det möjligt att göra sitt eget program eller justera värdena i ett program. Om flera funktioner läggs in vid samma tidpunkt så är det den sista/ nedersta funktionen som aktiveras. MÅ 3 OFF >1< 17 C MÅ 4-6 MÅ KOPI TI MÅ KOPI TI TI KOPI ON TI >3< 21 C TI 2-6 När värdena är inställda för måndagsprogrammet så kan detta kopieras till övriga dagar som har samma behov via kopieringsfunktionen. Menyn "Vecka program" Rätt till ändringar förbehålles Sidan 18 av 27

19 Värme yta Menyn visas endast om en eftervärmare är inkopplad till anläggningen och vald i SERVICE menyn. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen När en eftervärmare är monterad blir tilluftsgivaren, T2, automatiskt till T7 som sitter i tilluften efter eftervärmaren. VÄRME YTA ON ON OFF Om man önskar ha eftervärmaren frånkopplad ska man välja OFF. Frostskyddet är fortfarande aktivt och T7 är gällande givare för tilluften. Menyn "Värme yta" Rätt till ändringar förbehålles Sidan 19 av 27

20 Kylning Nilan Comfort serien ger möjlighet till att kyla luften genom att öppna ett bypass-spjäll och därmed minska värmeåtervinningen. Menyn KYLNING ger möjlighet till att välja att anläggningen automatisk ska köra högre/högsta ventilationsnivå vid höga utetemperaturer. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen KYLNING VENTKYLA HÖG 2 VENTKYLA HÖG 2" Välj mellan nivå 2, 3, 4 och OFF. Menyn Kylning Rätt till ändringar förbehålles Sidan 20 av 27

21 Fukt Menyn FUKT ger möjlighet till att köra med högre och/eller lägre ventilationsnivå vid hög/låg luftfuktighet. Låg ventilationsnivå aktiveras endast i vinterdrift och vid luftfuktighet under 30 %. Hög nivå aktiveras vid en ändring från 10-5 % från genomsnittlig relativ RH från % under de senaste 24 timmarna. Den höga ventilationsnivån de-aktiveras när luftfuktigheten faller till 3 % eller mindre i förhållande till dygnsgenomsnittet. Det kan gå upp till tre minuter innan det att hög/låg ventilationsnivå har stabiliserat sig. Såvida det finns ett värmebehov aktiveras inte fukt låg. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen Möjligt att välja lägre ventilationsnivå vid låg luftfuktighet. Värdet kan ställas in till OFF, 1, 2 eller 3. FUKT HASTIGH. LÅG 1 LÅG 30% HASTIGH. LÅG 1" LÅG 30"% Justerbart område mellan 15 45%. Standard är 30%. HASTIGH. HÖG 4 TID 0 MIN HASTIGH. HÖG 4 TID 0 MIN Möjligt att välja högre ventilationsnivå vid hög luftfuktighet. Värdet kan ställas in till OFF, 2, 3 eller 4. Maximal varaktighet för hög ventilationsnivå utifrån hög luftfuktighet. Figur 15: Menyn "Fukt" Rätt till ändringar förbehålles Sidan 21 av 27

22 CO 2 Denna meny är endast tillgänglig såvida en CO 2 -givare är monterad. CO 2 -givaren är extrautrustning som INTE ingår i Comfort-serien. Menyn CO 2 ger möjlighet till att ställa in att anläggningen automatisk kör högre ventilationsnivå vid höga CO 2 -halter. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen Möjligt att välja hög ventilationsnivå vid hög CO koncentration. Värdet kan ställas till: OFF samt 2, 3 och 4. 2 CO 2 HASTIGH. HÖG 3 HÖG 800ppm HASTIGH. HÖG 3" HÖG 800 ppm Gräns för hur hög CO 2 - koncentrationen får bli före det att hög ventilationsnivå ska gälla. NORMAL 600ppm NORMAL 600" ppm Gräns för hur låg CO 2 - koncentrationen ska bli före det att normal ventilationsnivå ska gälla. Menyn "CO 2 " Rätt till ändringar förbehålles Sidan 22 av 27

23 Luftbyte Menyn LUFTBYTE ger möjlighet för att ställa in hur anläggningen ska köra på vintern/vid låga utetemperaturer. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen LUFT BYTE VINTER LÅG 3 VINTER LÅG 3" Möjlighet för låg ventilationsnivå vid låg utetemperatur. Kan ställas in till: OFF, 1, 2, 3. VINTER < 0 C VINTER < 0 C Uppmätt utelufttemperatur då anläggningen ska köras på låg ventilationsnivå. Menyn Luftbyte Rätt till ändringar förbehålles Sidan 23 av 27

24 Luftfilter Menyn LUFTFILTER ger användaren möjlighet att själv välja intervallet då larm ska ges om filterbyte/rengöring. Nilan Comfort levereras med två stycken plattfilter till tilluft respektive frånluft. Dessa filter ska kontrolleras minst tre gånger om året och bytas vid behov. Byte av filter sker genom att fronten demonteras och därefter kan filterna tas ut. Före demontering ska anläggningen stoppas (OFF). Som extra tillbehör finns en isolerad box med ett pollenfilter EU7 för montering i tilluftskanalen. Anläggningen är fabriksinställd att ge larm med 90 dagars intervall. Detta intervall är möjligt att ändra efter behov. Det är möjligt att montera filtervakt över anläggningens filter/pollenfilter. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen LARM VAKT + 70D LARM 360 DAGAR LARM 180 DAGAR LUFT FILTER LARM 90 DAGAR LARM 90 DAGAR LARM 30 DAGAR LARM VAKT Förslag till inställning av filtervakt: 2 x tryckfall vid rena filter eller efter önskemål. Menyn "Luftfilter. Rätt till ändringar förbehålles Sidan 24 av 27

25 Temp. kontroll Menyn TEMP. KONTROLL gör det möjligt att ställa in högsta och lägsta tilluftstemperatur. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen Lägsta tilluftstemperatur under sommaren. Är utetemperaturen lägre än angivet stängs bypass-spjället. TEMP. KONTROLL Visas endast i panelen om eftervärmare är monterad. SOMMAR MIN 14 C VINTER MIN 16 C SOMMAR MAX 22 C Lägsta tilluftstemperatur under vintern. Är utetemperaturen lägre än angivet stängs bypass-spjället. Högsta tilluftstemperatur under sommaren. VINTER MAX 24 C SOMMAR > 12 C Högsta tilluftstemperatur under vintern. Lägsta utetemperatur för att anläggningen ska köra efter sommardriftstemperaturer. Är utetemperaturen lägre än 12 C gäller vinterdrift. Menyn "Temp. kontroll" Rätt till ändringar förbehålles Sidan 25 av 27

26 Inställning av språk I denna meny väljs språk för användarpanelen. Menypunkter som blinkar visas med. För inställning av de enskilda värdena tryck: - ESC för att komma till huvudmenyn - för att aktivera en menypunkt (blinkar) - p q för att ställa in ett värde - för att spara det inställda värdet - OFF för att stänga anläggningen - ON för att starta anläggningen SPRÅK SUOMI SPRÅK NORWEG. SPRÅK DANISH SPRÅK SWEDISH SPRÅK SWEDISH SPRÅK FRENCH SPRÅK GERMAN SPRÅK ENGLISH Menyn "Språk" Rätt till ändringar förbehålles Sidan 26 av 27

27 Reservdelar Filter Typ Anläggning Antal Nilans varunummer Plattfilter F5 frånluft Comfort Plattfilter F7 tilluft Comfort Rätt till ändringar förbehålles Sidan 27 av 27
