1 Produktdata Comfort CT300 by nilan Ventilation & passiv värmeåtervinning Bostad Passiv värmeåtervinning Ventilation <400 m 3 /h <111 l/s

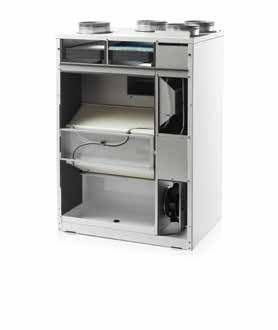

2 Comfort CT300 Produktbeskrivning Comfort CT300 är en pasivhuscertificerad och energieffektiv ventilationsanläggning med värmeåtervinning till bostäder med ett ventilationsbehov på upp till 400 m 3 /h (111 l/s). Comfort CT300 används i enfamiljshus, lägenheter och mindre kontorsytor då en enkel installation eftersträvas och när fokus är inriktat mot ett optimalt inneklimat. Comfort CT300 innehåller som standard integrerad CTS 602- styr med användarpanel, G4-filter, motströmsvärmeväxlare med hög verkningsgrad och 100% bypass-spjäll samt effektiva EC-fläktar. Fläktarna har konstant varvta och är reglerbara i fyra steg (0-100%). Anläggningen har en inbyggd automatisk avfrostningsfunktion, mätuttag för luftflöden, fuktstyrning och indikator för filterbyte. Comfort CT300 är konstruerad med serviceåtkomst från fronten. Filter bytas enkelt genom att öppna den översta delen av fronten med hjälp av två fingerskruvar. Standardleverans Comfort CT300 levereras med följande som standard: G4-filter Automatiskt bypass-spjäll Kondensvatten som kan bildas i värmeväxlaren leds bort via kondensavloppet. Avloppet ska utrustas med vattenlås och frostsäkras om anläggningen placeras kallt utanför bostadens klimatskärm. Comfort CT300 levereras testad och klar för drift. Installation och igångsättning ska utföras av behörig elektriker eller VVS-tekniker. Tekniska specifikationer Dimensioner (B D H) Vikt Material hölje mm 59 kg Aluzink stålplåt, vit pulverlack RAL9016 Varvtalskonstanta EC-fläktar Motströmsvärmeväxlare i plast Fuktgivare Tidsstyrd filtervakt CTS 602-styr inkl. användarpanel och Modbuskommunikation Fasta mätuttag för mätning av till- och frånluftsflöde Värmeförlust hölje (*1) Värmeväxlartyp Fläkttyp Filterklass Kanalanslutningar Kondensavlopp 37/-52W Motströmsväxlare i plast EC, varvtalskonstanta Standard G4 Ø 160 mm PVC, Ø 20 1,5 mm Tillbehör Comfort CT300 kan beställas med följande tillbehör: CO 2 -givare Energislang Vatteneftervärmare med reglerventil och frostsäkring (kanalmonterad) Eleftervärmare (kanalmonterad) Elförvärmare (kanalmonterad) Optionsprint till CTS 602 Pollenfilter (F7) Plattfilter G4, förfilter till F7 Installationskit: Vattenlås med luktlås och vakuumventil Vibrationsdämpare Väggupphängning Ovanstående elektriska tillbehör kan anslutas till CTS 602. Externt läckage (*2) <1,4 % Internt läckage (*3) <1,1 % Anslutningsspänning Max. upptagen effekt/ström (*4) Täthetsklass Standby effektförbrukning Elförbukning (*4&5) 230V (±10 %), 50/60 HZ 180W/1,6A IP31 3 W 370 kwh/år Omgivningstemperatur -20/+40 C * 1 37W: Utetemperatur -12 C. Omgivningstemperatur -12 C. Fråluftstemperatur 20 C (rum) -52W: Utetemperatur -12 C. Omgivningstemperatur 20 C. Frånluftstemperatur 20 C (rum) * 2 Vid ± 250 Pa och 265 m 3 /h enligt EN308/EN * 3 Vid ± 100 Pa och 265 m 3 /h enligt EN308/EN * 4 Effektupptag utan ev eftervärmare (tillbehör) * 5 Elförbrukning vid konstant drift för system med SFP-värde på 800 J/m 3 och 190 m 3 /h. 2

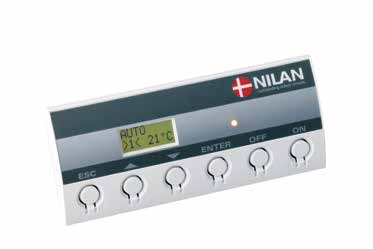

3 Comfort CT300 by nilan Mått Samtliga mått i mm. Comfort CT300 med serviceåtkomst till primärsidan (växlare) och anslutning höger Ø160 Funktionsdiagram 5 T9 TC 1 4 Anslutningar T10 3 T7 2 T2 6 1: Uteluft 2: Tilluft 3: Frånluft 4: Avluft 5: Kondensavlopp 6: Elanslutning T3 T8 Givare 5 T4 T2/T7: Tilluftsgivare T3: Frånluftsgivare T4: Avluft- och avfrostningsgivare T8: Uteluftsgivare T9: Eftervärmare (frostsäkring) T10: Rumsgivare Styrningen av Comfort CT300 sker med tillhörande CTS 602 Styr användarpanel vilken erbjuder flertalet funktioner, t ex menystyrt användargränssnitt, veckoprogram, tidsstyrd filtervakt, justering av fläkthastighet, bypass under sommaren (frikyla), styrning av eftervärmare, felmeddelanden mm. CTS 602 levereras fabriksinställd. Fabriksinställningen är en grund-inställning som kan anpassas till driftsönskemål och krav för att uppnå en optimal drift och utnyttjande av anläggningen. Användarpanelen ska placeras torrt och frostfritt minst 1,5 m över golvnivå och minst 0,5 m från hörn. Undvik att placera panelen på en yttervägg och i zoner med kraftig solinstrålning. Vägledning i användningen av CTS 602 framgår i en separat användarmanual som levereras med anläggningen. 3

4 Projekteringsdata Temperaturverkningsgrad 100 Comfort CT300 Temperaturverkningsgrad för aggregat med motströmsväxslare enligt EN308 (torr), EN tilluft och PHI. Temperaturverkningsgrad EN308 h t = (t tilluft )/(t frånluft ) korrigerad för fläktvärme. Temperaturverkningsgrad EN tilluft (7 C uteluft) h t = (t tilluft )/(t frånluft )*(q m tilluft /q m frånluft ) q m är massflödet av luft. Temperaturverkningsgrad PHI, h WRG =((t frånluft -t avluft )+P el /(m *c p ))/(t frånluft ) P el är elektriska effektförbrukingen för aggregatet, m är massflödet av luft, c p är den specifika värmekapaciteten. η t (%) EN PHI-WRG EN q v (m 3 /h) Kapacitet Max tryckkapacitet för standardaggregat, p t,ext [Pa], som funktion av q v. SFP-värden enligt EN är för standardaggregat med G4 filter och utan eftervärmare. SFP-värden innehåller aggregatets totala elförbrukning inkl styrutrustning. Konverteringsfaktor: J/m 3 = 3600 Wh/m 3 = 3600 W/m 3 /h. p t, ext [Pa] Comfort CT Max Pa J/m J/m q v (m 3 /h) Ljuddata Ljuddata är enligt EN och EN för omgivning och EN5136 för kanaler. Ljudtrycksnivån, L pa, i en given punkt beror på de akustiska förållanden på installationsplatsen. Ljudeffektnivån, L WA, miskar med minskande luftflöde och minskande mottryck. Ljudtrycksnivån, L pa, i 1 meter frifält halvklot är 38 vid 265 m 3 /h och 100 Pa ext. Ljudeffektnivå (L WA ) Oktavband Hz Omgivning 100 m 3 /h och 100 Pa ext 300 m 3 /h och 100 Pa ext 300 m 3 /h och 50 Pa ext Tilluft Frånluft Omgivning Tilluft Frånluft Omgivning Total ± Tilluft Frånluft 4

5 Comfort CT300 by nilan Kapacitet värmare (tillbehör) Elförvärmare Elförvärmaren monteras i tilluftskanalen på ett avstånd av minst 2 kanaldiametern från uteluftsstosen (normalt min. 320 mm) och ansluts till CTS 602-styren samt 230 V. Eleftervärmaren kan ge upp till 1,8 kw värme. Eleftervärmare Eleftervärmaren monteras i tilluftskanalen på ett avstånd av minst 2 kanaldiametern från tilluftsstosen (normalt min. 320 mm) och ansluts till CTS 602-styren samt 230 V. Eleftervärmaren kan ge upp till 0,9 kw värme. Vatteneftervärmare Vattenftervärmaren monteras i tilluftskanalen och ska anslutas till den primära värmeförsörjningen. Kapaciteten framgår av nedanstående tabell. Kapacitet vatteneftervärmare Vattensida Luftsida Temperatur fram/retur [ C] Flöde [m 3 /h] Tryckfall [kpa] Effekt [kw] Flöde [m 3 /h] Temperatur efter EV* [ C] Tryckfall över EV* [Pa] 0,04 0,85 0, ,1 2 40/30 0,06 1,25 0, ,8 3 0,08 2,18 0, ,1 6 0,10 3,38 1, ,7 11 0,04 0,69 0, ,5 2 60/40 0,05 1,00 1, ,1 3 0,07 1,58 1, ,0 6 0,09 2,78 2, ,3 11 0,03 0,40 1, ,0 2 70/40 0,04 0,58 1, ,2 3 0,05 1,00 1, ,5 6 0,06 1,58 2, ,3 11 * Eftervärmare 5

6 TilLbehÖr CO 2 -givare Med CO 2 -givare monterad kan ventilationshastigheten förprogrameras med CTS 602 för att köra högre ventilationsnivå vid en hög CO 2 -nivå i frånluften. CO 2 -nivån är inställningsbar. Vatteneftervärmare inkl. reglering Med en vatteneftervärmare kan tilluftstemperaturen alltid höjas till den önskade nivån. Vatteneftervärmaren är för inbyggnad i kanalsystemet och ska anslutas till den primära värmeförsörjningen. Levereras tillsammans med en tvåvägs reglerventil, temperaturgivare och frosttermostat. Eleftervärmare inkl. reglering Med en eleftervärmare kan den önskade tilluftstemperaturen alltid nås. Eleftervärmaren levereras för installation i tilluftskanalen och är utrustad med nödvändiga givare för enkelt montage. Elförvärmare med egen styr Med en elförvärmare kan tilluftstemperaturen ökas och därmed reducera avfrostningsbehovet. Elförvärmaren levereras för installation i kanal vid uteluftsstosen. Optionsplint Med en optionsplint utökas funktionerna i CTS 602-styren. Filter G4 Standard plattfilter (filterklass G4), vilket säkrar filtrering av uteluft och frånluft. Pollenfilter F7 Det finns möjlighet till att montera ett pollenfilter klass F7 i anläggningen. Pollenfiltret monteras tillsammans med det medlevererade G4-plattfiltret. Installationskit Installationskittet består av fyra vibrationsdämpare, ett vattenlås för kondensvatten samt beslag för upphängning på vägg. Energislang Med en energislang kan den friska uteluften värmas på vintern och kylas på sommaren innan den leds in i aggregatet. 6

7 LeverANS och hantering Comfort CT300 by nilan Transport och förvaring Comfort CT300 är från fabriken packad i emballage som ger skydd under transport och förvaring. Fram till montage ska Comfort CT300 förvaras på en torr plats under tak i sitt original emballage. Emballaget bör först tas bort omedelbart före montage. Installationsförhållande Vid installationen bör hänsyn tas till framtida service och underhåll. Rekommenderat minsta fria avstånd framför anläggningen är 60 cm. Anläggningen placeras vågrätt med hänsyn till kondensavloppet. Kondensavloppet kräver en fri höjd på minst 20 cm under avloppsstosen. Min. 60 cm Min. 50 cm Min. 20 cm Installation av elvärmare Eleftervärmaren (tillbehör) monteras efter Comfort CT300 i själva tilluftskanalen och elförvärmaren (tillbehör) i uteluftskanalen. Det ska vara ett säkerhetsavstånd på minst 15 cm från elvärmaren till brännbart material och elvärmaren ska isoleras med ett brandhämmande isoleringsmaterial. Avståndet före och efter elvärmaren ska vara minst två gånger kanaldiameteren till annan komponent. Ô Elvärmare Anslutningsboxen får inte isoleras. Anslutning av elvärmare ska utföras av behörig el- eller vvs-tekniker. Min. 32 cm 7

8 Information från A till Ö Nilan utvecklar och producerar energivänliga ventilations- och värmepumpslösninger av högsta kvalitet som säkerställer ett bra inneklimat och en låg energiförbrukning med största möjliga hänsyn tagen till miljön. För att göra byggprocessens faser så enkla som möjligt från val av lösning till projektering, montage och underhåll har vi utarbetat en rad informationsdokument, vilka kan laddas ned på Broschyr Generell information om lösningen och de fördelar den ger. Nilan Sverige ab Brädgårdsvägen Höllviken Sverige Tlf. +46 (0) info@nilan.se Produktdata Teknisk information som säkerställer ett korrekt val av lösning. www. NILAN.SE Installationsmanual Djupare vägledning om installation och inreglering av lösningen. Användarmanual Djupare vägledning i inställning av lösningen för optimal daglig drift. Besök oss på där du kan läsa mer om vårt företag och lösningar, ladda ner ytterliggare informationsmaterial och hitta närmsta återförsäljare. Ritningsmaterial Nilan tillhandahåller gärna 2D CAD-ritningar för projektering av lösningen. Ver. 1.1 Nilan Sverige AB påtar sig inget ansvar för eventuella fel och brister i tryckt informationsmaterial eller för förluster eller skador som följd av det publicerade materialet, antingen detta skylles fel eller brister i materialet eller andra orsaker. Nilan Sverige AB förbehåller sig rätten till att utan varsel göra ändringar av produkter och informationsmaterial. Alla varumärken tillhör Nilan A/S, och alla rättigheter förbehålles.
