1 SAAB MILJÖTEKNISK MARKUNDERSÖKNING Domherren 23, Jönköpings kommun

2 SAAB MILJÖTEKNISK MARKUNDERSÖKNING Domherren 23, Jönköpings kommun KUND Saab AB Att. Rickard Jyrkin Property Stensholmsvägen Huskvarna Tel: Saab AB Att. Charlotta Olsson Group Quality and Environment Järfälla Tel: KONSULT WSP Environmental Sverige Box Jönköping Besök: Lillsjöplan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Margareta Kellinge Tel: PROJEKT UPPDRAGSNAMN SAAB MILJÖ- OCH GEOTEKNISK UNDERSÖKNING KV DOMHERREN ODENGATAN JÖNKÖPING UPPDRAGSNUMMER FÖRFATTARE Lena-Karin Krona DATUM ÄNDRINGSDATUM GRANSKAD AV Bernd Geske GODKÄND AV Margareta Kellinge

3 INNEHÅLL BILAGOR 4 RITNINGAR 4 1 BAKGRUND OCH SYFTE Bakgrund Syfte och ändamål 5 2 VERKSAMHET, LOKALISERING OCH OMGIVNING Verksamhet och planerade förändringar Lokalisering, skyddsvärden och kategorisering Geologi och hydrogeologi 7 3 HISTORIK OCH HANTERADE ÄMNEN Historik Hanterade ämnen Tidigare undersökningar 9 4 PROVTAGNINGSPLAN OCH AVGRÄNSNINGAR Provtagningsplan Avgränsning av provtagning och avsteg från provtagningsplan 14 5 UNDERSÖKNINGENS OMFATTNING OCH GENOMFÖRANDE Fältarbeten Analyser 16 6 GENERELLA JÄMFÖR- OCH RIKTVÄRDEN Riktvärden i jord Jämförvärden i vatten Jämförvärden i inomhusluft 19 7 RESULTAT Jordlagerföljd Grundvattennivåer Jord Grundvatten Inomhusluft 27 SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 3

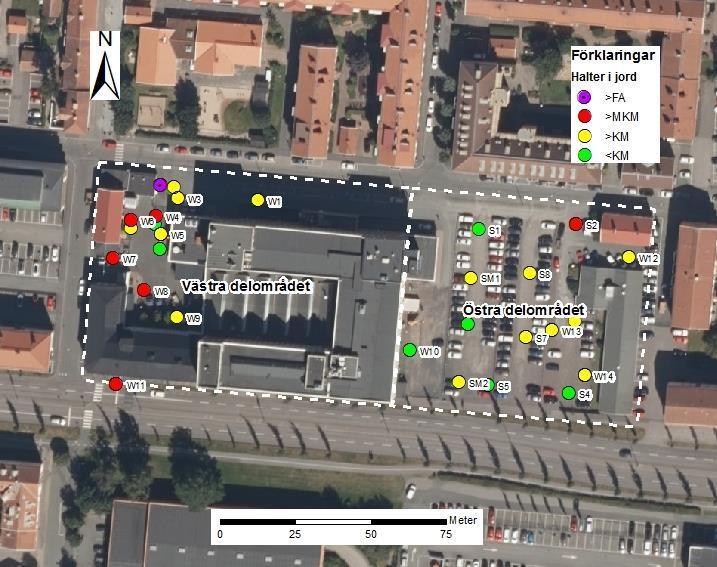

4 8 FÖRORENINGARNAS OMFATTNING OCH UTBREDNING Västra delen Östra delen Inomhus 29 9 RISKBEDÖMNING Förenklad riskbedömning enligt MIFO Fördjupad riskbedömning och platsspecifika riktvärden ÅTGÄRDSPLAN Västra delen Östra delen Masshantering Alternativa åtgärdsmetoder Kompletterande undersökningar Administrativa åtgärder och miljökontroll SLUTSATSER OCH REKOMMENDATIONER REFERENSER 34 Bilagor Bilaga nr 1 Fältprotokoll Jord 1 2 Sammanställda resultat Jord 2 A Grundvatten 2 B Inomhusluft 2 C 3 Analysprotokoll Jord 3 A Grundvatten 3 B Inomhusluft 3 C 4 Förenklad riskbedömning enligt MIFO inkl. reviderade blanketter 4 5 Fördjupad riskbedömning inkl. platsspecifika riktvärden 5 Ritningar Bilaga nr Provtagningspunkternas placering Plan G Bedömd yta för åtgärd Plan G Provtagningspunkter Sektion G

5 1 Bakgrund och syfte 1.1 Bakgrund SAAB AB har idag verksamhet inom kv Domherren 23 i centrala Jönköping (vid Odengatan). Verksamheten håller successivt på att flyttas till SAAB ABs anläggning i Huskvarna, Stensholm. All verksamhet ska ha flyttats sommaren Fastigheten ägs idag av Nordika Fastigheter AB och en ny detaljplan för kvarteret Domherren är under framtagande. Enligt det aktuella planförslaget ska fastigheten innehålla lokaler för handel/kontor/ restauranger m.m. och bostäder. Den befintliga stora industribyggnaden avses vara kvar och omvandlas till flerbostadshus, övriga byggnader planeras att rivas och nya byggnader tillkomma. Som ett led i SAAB ABs avflyttning från platsen, har WSP Environmental i Jönköping på uppdrag av företaget utfört en översiktlig miljöteknisk undersökning inom kv Domherren 23. Den miljötekniska undersökningen utfördes samordnat med geotekniska undersökningar i oktober Utökad miljöteknisk undersökning utfördes i januari 2017 med ytterligare fyra djupare borrhål i syfte att kunna avgränsa påträffad förorening i djupled. 1.2 Syfte och ändamål Den miljötekniska undersökningens syfte har varit att översiktligt, genom provtagning och analys, belysa föroreningssituationen inom fastigheten. Detta utifrån förutsättningen att Saab ska avveckla industriverksamheten inom fastigheten, varefter den nya fastighetsägaren planerar att bl a uppföra bostäder. Markanvändningen ändras således från industriändamål till bostadsändamål. Avsikten är därför att undersöka om fastigheten, med hänsyn till människors hälsa och säkerhet, är lämplig för bostadsbebyggelse enligt det aktuella förslaget till ny detaljplan. Undersökningen syftar även till att identifiera eller utesluta troliga föroreningar från nuvarande och tidigare verksamhet. Undersökningen ska, enligt Miljö- och hälsoskyddsnämndens föreläggande , följa metodiken enligt MIFO fas 2 (NVs rapport 4918) och redovisningen ska även innefatta en uppdatering av tidigare ingivna MIFO-blanketter utifrån genomförd provtagning inklusive en revidering av riskklassningen. Resultatet ska redovisas i en skriftlig rapport, där minst följande ska framgå: sammanfattning, områdesbeskrivning, geologisk och hydrogeologisk beskrivning, beskrivning av genomförd undersökning inkl. ev. avsteg från provtagningsplanen, resultat och utvärdering av resultat enligt bedömningsgrunder i NV rapport 4918 samt rekommendation för kompletteringar samt ytterligare undersökningar. Undersökningen har genomförts i en omfattning som motsvarar MIFO fas 2 (översiktliga undersökningar). Utöver vad som framgår ovan om innehåll i föreliggande rapport har WSP även, på uppdrag av Saab, genomfört en fördjupad riskbedömning inkl. platsspecifika riktvärden och utifrån denna tagit fram åtgärdsrekommendationer, som redovisas i en åtgärdsplan. 2 Verksamhet, lokalisering och omgivning 2.1 Verksamhet och planerade förändringar SAAB AB bedriver idag verksamhet på fastigheten Domherren 23 i Jönköpings kommun, se figur 1. Verksamheten omfattar i huvudsak utveckling och produktion av elektronik- och mekanikapparater för flygplansmarknaden och övriga marknader där det finns behov av avancerad elektronik, programvara och precisionsmekanik. Detta görs bland annat genom mekanisk bearbetning, ytbehandling och tvättning av komponenter. SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 5

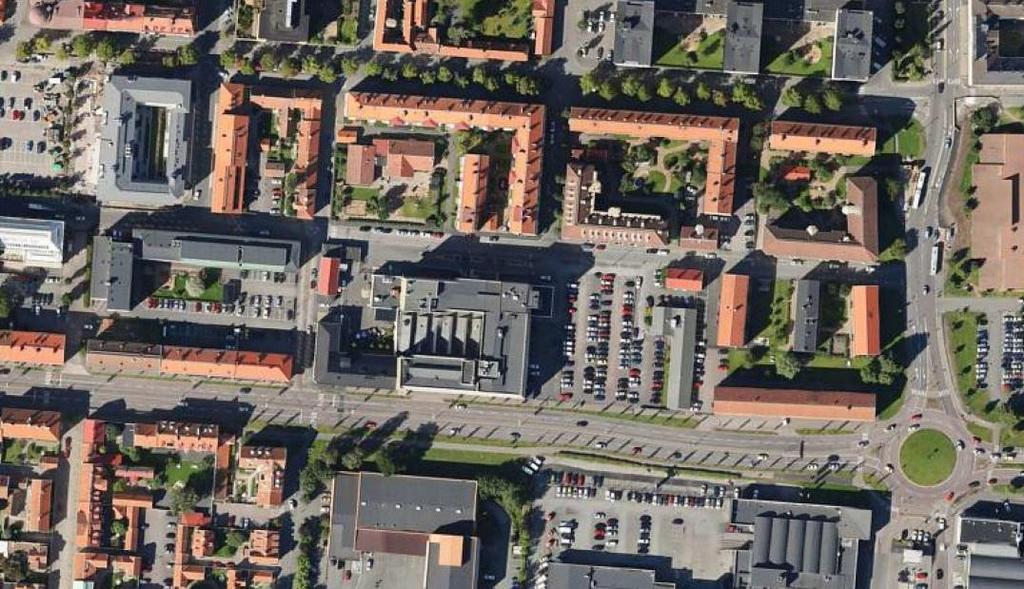

6 På fastigheten som upptar en area på m 2 finns fyra byggnader. Större delen av verksamheten bedrivs i en stor tegelbyggnad, nedan kallad industribyggnad. Denna har etappvis byggts ut och upptar idag en yta av ca m 2 fördelat på flera plan och inrymmer förutom produktions- och lagerytor även kontor och personalutrymmen. Det finns även två mindre träbyggnader för service och personal samt en barack med kontor på fastigheten. En stor grusad parkering öster om industribyggnaden finns på fastigheten för de anställda. Verksamheten håller successivt på att flyttas till SAAB:s anläggning i Huskvarna, Stensholm. Idag ägs fastigheten av Nordika Fastigheter AB och SAAB hyr fastigheten fram till sommaren 2017 då all verksamhet ska vara förflyttad till Stensholm. Figur 1. Fastigheten Domherren 23, markerad med lila rektangel. En ny detaljplan för kvarteret Domherren är under framtagande. Den nya fastighetsägaren har planer på att upprätta bostäder samt handel/kontor/restauranger m.m. på fastigheten, vilket redovisas i planförslaget. Av detta framgår att den befintliga industribyggnaden avses vara kvar och omvandlas till flerbostadshus, övriga byggnader planeras att rivas och nya byggnader planeras tillkomma, se bilaga 1. Industribyggnaden får enligt Jönköpings läns museum inte rivas eftersom den avses Q-märkas Lokalisering, skyddsvärden och kategorisering Fastigheten Domherren 23 på Slottsgatan 40 är belägen på öster i centrala Jönköping, se figur 1 och Figur 2. Den avgränsas i norr av Slottsgatan, i söder av Odengatan och i väster av Änkhusgatan. Väster, norr och öster om fastigheten finns bostadshus i 2-4 våningar, samt i norr även en förskola. Söder om Odengatan finns bostadsområdet Kålgården, samt Nybergs och Atteviks personbilhallar inkl. verkstäder. Fastigheten är i princip plan och används i dagsläget som industrifastighet. Ytorna kring industribyggnaden är mestadels asfalterade men parkeringsytan öster om byggnaden är grusad. Från fastigheten är det ca 260 m till Vättern i norr, 330 m till Rocksjön i sydöst och ca 400 m till Munksjön i sydväst. 1 Q-märkning är en bestämmelse i en kommunal detaljplan och ger skydd åt byggnad eller bebyggelse inom detaljplanens område. Skyddsbestämmelser för kulturellt värdefulla byggnader och miljöer på kommunal nivå regleras i Plan- och bygglagen. En äldre benämning är K-märkning

7 Med hänsyn till nuvarande markanvändning bedöms fastigheten tillhöra kategorin mindre känslig markanvändning (MKM) enligt Naturvårdsverkets bedömningsnormer. Om markanvändningen ändras enligt detaljplaneförslaget, bedöms fastigheten i framtiden tillhöra kategorin känslig markanvändning (KM). Domherren 23 Figur 2. Fastigheten Domherren Geologi och hydrogeologi Jordlager Jorden inom fastigheten består, enligt MIFO fas 1-utredningarna, av postglacial-mellan-grovsand ovan sedimentär berggrund. Inom området förekommer också organiska jordarter (kärrtorv). Enligt SGU2:s jorddjupskarta är jordtäckets mäktighet i de centrala delarna av Jönköping mycket stort och uppskattas vara > 50 m ner till berg. Den geotekniska undersökning som utförts av WSP under hösten 2016 har inte undersökt djupet till berg men de Hfa-sonderingar som utförts till 20,0-33,0 m u my motsvarar nivåer på +57,0 till +70,3 m u my och berg har således inte påträffats på ytligare nivåer. Inom undersökningsområdet varierar markytans nivåer mellan +89,7 och +90,4 (RH 2000) och markytan är inom undersökningsområdet i stort sett plan. I början av april 2014 utfördes en geoteknisk3 och miljöteknisk4 undersökning avseende den nuvarande parkeringsytan inom den östra delen av fastigheten. Enligt den geotekniska undersökningen består jordlagren under markytan av: Fyllning bestående främst av sand till ca 1,6-2,2 m djup. I enstaka punkter påträffades även tegelrester i fyllningen. Sand till ca 1,7-2,4 m djup Torv, ställvis växellagrad med sand, till ca 2,4-3,2 m djup. Torvens mäktighet varierar mellan ca 0,2-1,0 m. Sand till ca 7 m djup Torv till ca 8 m djup, och därunder Sand till stort djup, med inslag av silt på ca 20 m djup Sonderingarna har avbrutits på m djup utan att stopp erhållits. 2 Sveriges Geologiska Undersökning, 3 Del av Kv Domherren 23, Jönköpings kommun - erings-pm/geoteknik och Del av Kv Domherren 23, Jönköpings kommun - Geoteknisk undersökning, Markteknisk undersökningsrapport/geoteknik (MUR/Geo) 4 Översiktlig miljöteknisk markundersökning, del av kv Domherren WSP (uppdrag ) SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 7

8 2.3.2 Grundvattennivåer Grundvattennivån är hög inom fastigheten och omkringliggande områden. Grundvattnets huvudavrinning inom området är mot Vättern norr om fastigheten men lokalt kan grundvattnet sannolikt rinna i riktning mot Rocksjön och Munksjön. I samband med undersökningen våren 2014 sattes tre grundvattenrör. Grundvattennivån uppmättes då till +88, ,3, vilket motsvarar ungefär 1,5-1,7 m djup under nuvarande markyta. Vid en undersökning utförd 2005 avseende ny entré/trapphus, konstaterades att grundvattennivån låg cirka 1,4-1,5 m djup under markytan. 3 Historik och hanterade ämnen 3.1 Historik Inom fastigheten Domherren 23 har industriverksamhet bedrivits sedan 1890-talet när Lindells vågfabrik startade sin verksamhet med tillverkning av vågar. På 1950-talet förvärvade Saab AB fastigheten för tillverkning av apparatur för militär flygverksamhet. Även en handelsträdgård har delvis legat på egendomen, men var inte i drift när Saab tog över fastigheten. Typiska föroreningar förknippade med verkstadsindustri är metaller, oljor, färgrester och klorerade lösningsmedel. För handelsträdgårdar är typiska föroreningar före 1940-talet metaller, arsenik och svavelföreningar. Det kan även finnas föroreningar av petroleumprodukter från oljeeldning och PAH från uppvärmning med kol och koks. På 1940-talet introducerades organiska bekämpningsmedel.5 Den industriella verksamheten inom fastigheten kan, enligt uppgifter från SAAB, kort sammanfattas i dessa punkter: 1895 Lindells Vågfabrik uppför en verkstadsbyggnad i hörnet mellan Änkhusgatan och Odengatan inom den västra delen av nuvarande fastighet /50 Tillverkning av balansvågar Lindells köper Trädgårdsföreningen direkt öster om sin fastighet. Trädgårdsföreningens område omfattade cirka m 2 med växthus och andra byggnader. Handelsträdgården ska, enligt MIFO 1-inventering, ha anlagts 1888 och ha varit i drift fram till början av 1940-talet talet Saab köper Lindells Vågfabrik Nya byggnader uppförs efterhand och befintliga byggs om. Handelsträdgårdens mark togs i anspråk omkring 1955 och ny byggnad stod klar Fastigheter inom östra delen av kv Cirkeln köps in för planerade utbyggnader. Befintliga byggnader inom kv Cirkeln rivs efterhand och marken används för parkering. En stadsplaneändring möjliggör att Östra Holmgatan tas bort talet - Den östra delen av fastigheten används som parkeringsyta; under 1980-talet hade Saab tre paviljonger uppställda på parkeringen. 5 Miljötekniska undersökningar vid handelsträdgårdar Erfarenheter och rekommendationer, SGI, 2013 Vägledning för tillsynsmyndigheter; Gamla handelsträdgårdar - inventering, undersökning och bedömning, Länsstyrelsen i Örebro län & SGI, rapport 2017:9

9 3.2 Hanterade ämnen Enligt utförda MIFO fas 1-utredningar (avsnitt 3.3 nedan) har följande ämnen hanterats eller kan ha hanterats inom den aktuella fastigheten: Lindells Vågfabrik Saltsyra, bensin, shellack, tryckolja, kvicksilverkoncentrat, lackfärg, fotogen, transformatorolja, urolja, regulatorolja, skruvväxelolja, avfettningsmedel white spirit, kompressorolja, xylol, butylalkohol, amylalkolohol, propylalkoholetylacetat, toluol, maxzol (vattenlöslig olja för borrning), svavel, tri (?), skärvätskor (?), kadmium i kulor, kaliumcyanid, nickelsalt, toluol (förtunning). SAAB Cyanider, svavelsyra, kadmiumbad på cyanidbas, kopparcyanid, kromateringsbad, kristallolja, trikloretylen, 1,1,1-trikloretan, triklortrifluoretan (CFC 113), diverse andra lösningmedel, zinksulfat, kromtrioxid, kaliumkromat, kaliumferricyanid, kromsyra, skärvätskor. Trädgårdsföreningen Trädgårdsföreningen lades enligt uppgift ned i början av 1940-talet. DDT introducerades 1942 och följdes snabbt av en stor mängd preparat. Före 1940-talet användes metall- och svavelföreningar, fotogen, tjära, och preparat baserade på cyanid, tungmetaller och nikotin. I samband med att SAAB övertog den nuvarande parkeringsplatsen ska, enligt uppgifter från SAAB, skrot och byggnadsrester från växthusen ha påträffats. 3.3 Tidigare undersökningar Det har tidigare utförts miljö- och geotekniska utredningar på fastigheten vilka listas nedan: - Historisk utredning av markföroreningar inom SAAB:s fastighet kv Domherren 10 i Jönköping, SAAB, inlämnad till Länsstyrelsen (dnr ). - Provtagningar av jord i samband med schaktning för fjärrkyla år och Under grävningsarbeten vid inkoppling av fjärrvärme i västra delen av fastigheten, upptäcktes olje- /lösningsmedels-/tri-lukt. Provtagning i marken genomfördes och påvisade halter av trikloretylen strax över Naturvårdsverkets riktvärde för känslig markanvändning men under riktvärdet för mindre känslig markanvändning. Föroreningar hittades i ledningsgraven som ligger i samma nivå som grundvattnet. - MIFO fas 1, SAAB, Domherren 23, f.d. Lindells vågfabrik, ID.nr Länsstyrelsen klassificerade fastigheten Domherren 23, f.d. Lindells vågfabrik som område tillhörande riskklass 1 (mycket stor risk) enligt MIFO fas 1. - MIFO fas 1, Trädgårdsföreningen (P-platsen m.m.), ID.nr Statusutredning av fastigheten Domherren 23 genomfördes av WSP under 2014 ( ) med anledning av att verksamheten kommer att flyttas. - erings-pm och MUR Geoteknisk undersökning, Skanska Sverige AB Teknik, Översiktlig miljöteknisk markundersökning, del av kv Domherren (på parkeringsplatsen öster om industribyggnaden), WSP (uppdrag ). Parkeringsplatsen bedömdes tillhöra riskklass 3, dvs. måttlig risk. Utifrån tidigare undersökningar kan särskilt nämnas att resultaten från P-platsen 2014 inte visade på någon förekomst av klorerade lösningsmedel varken i marken över och i anslutning till grundvattenytan eller i det övre grundvattnet. Förorening av tungmetaller och PAH återfanns i prover från de ytliga 6 Provtagning och analys av jordprov från schakt för fjärrkyla. VBB VIAK, Provtagning och analys av jordprov från schakt för fjärrkyla. Jönköping Energi AB/Sweco Environment AB, SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 9

10 jordlagren ner till som mest 1,6-2 m djup, d.v.s. i jord som sannolikt kommer att schaktas bort i samband med grundläggningsarbetena. Utöver dessa undersökningar/utredningar har under sommaren 2015 en arkeologisk förstudie utförts av Jönköpings läns museum inom P-platsen. Fastigheten Domherren 23 ligger inom ett större fornlämningsområde RAÄ nr 50:1, Jönköpings stad. Nio mindre sökschakt på parkeringsytan undersöktes, varvid rester efter Jönköpings stads tidigare historia framkom. De påträffade lämningarna tycks enligt rapport från undersökningen stämma överens med en karta från 1696 med inritade tomter. Under tidigt 1900-tal låg också här Agrellska trädgårdsföreningen med en mängd växthus och odlingsbäddar. Slutsatsen från undersökningen är att hela ytan måste bli föremål för en slutundersökning, när de mindre byggnaderna rivits. 4 Provtagningsplan och avgränsningar 4.1 Provtagningsplan Inför den miljötekniska undersökningen har en provtagningsplan tagits fram och kommunicerats med Miljökontoret i Jönköpings kommun, som i beslut förelagt Saab AB att utföra undersökning enligt planen med vissa kompletteringar. Föreslagna provtagningspunkter redovisas i tabell 1 nedan. Tabell 1. Förslag till provtagningspunkter i porgas, betong, jord, grundvatten Punkt Beskrivning Medium Misstänkta föroreningar Analyspaket W1 Utanför gamla reningsverket som låg i källaren (By 1b, rum 0105). I detta rum hanterades bl.a. sköljvatten innehållande kadmium, krom 6+, koppar, cyanid etc. Jord Grundvatten Metaller, olja, cyanid Metaller, olja, cyanid, klorerade alifater Metaller, Cr 6+, petroleumkolväten I, cyanid, TOC Metaller, Cr 6+, petroleumkolväten I, PAH, cyanid, klorerade alifater, ph, kond W2 Utanför timmerhuset (By 4) där det förekommit verkstad med maskinbearbetning, måleri, snickeri samt biltvätt i en anslutande tillbyggnad. I byggnaden har hantering av oljor, lösningsmedel och tri förekommit samt mätinstrument innehållande kvicksilver. Jord Grundvatten Metaller (inkl. kvicksilver), olja Metaller (inkl. kvicksilver), olja, klorerade alifater Metaller, petroleumkolväten I, PAH Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W3 Plats för tre underjordiska oljetankar (västra delen av fastigheten, norra gaveln) där läckage kan ha förekommit. Platsen kan även täcka in konstaterad förorening av olja/tri kring kulvert för fjärrkyla (nordvästra hörnet av fastigheten). Provtas vid ett senare skede, pga. oljetankar i marken. Jord Metaller, olja Metaller, petroleumkolväten I, PAH

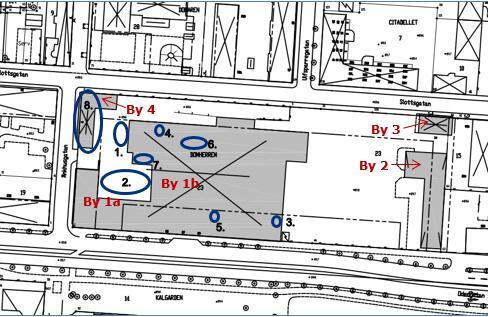

11 W4 Plats för två utomhusplacerade spilltankar för lagring av lösningsmedel (bl.a. isopropanol, etylacetat), f.d. tank för tri samt f.d. förvaring av oljehaltigt (metall)spån i skjul (rivet) på betongplatta. Punkten täcker även in konstaterad förorening av olja/tri kring kulvert för fjärrkyla (nordvästra hörnet av fastigheten). Jord Metaller, olja Metaller, petroleumkolväten I, PAH Grundvatten Metaller, olja, lösningsmedel, klorerade alifater Metaller, petroleumkolväten I, PAH, BTEX, klorerade alifater W5 Plats för f.d. förvaring av oljehaltigt (metall)spån i skjul (rivet) på betongplatta. Jord Metaller, olja Metaller, petroleumkolväten I, PAH W6 Utanför timmerhuset (By 4) där det förekommit verkstad med maskinbearbetning, måleri, snickeri samt biltvätt i en anslutande tillbyggnad. I byggnaden har hantering av oljor, lösningsmedel och tri förekommit samt mätinstrument innehållande kvicksilver. Jord Metaller (inkl. kvicksilver), olja Metaller, petroleumkolväten I, PAH W7 Utanför timmerhuset (By 4) där det förekommit verkstad med maskinbearbetning, måleri, snickeri samt biltvätt i en anslutande tillbyggnad. I byggnaden har hantering av oljor, lösningsmedel och tri förekommit samt mätinstrument innehållande kvicksilver. Jord Grundvatten Metaller (kvicksilver), olja Metaller (inkl. kvicksilver), olja, klorerade alifater Metaller, petroleumkolväten I, PAH, TOC Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W8 Innegården (f.d. maskinhall Blå Hallen, västra delen av fastigheten). Provpunkten är vald för att säkerställa att det inte finns rester kvar efter brand och dess släckning eller förorening av hydraulolja som tidigare påträffats i brunn. Jord Metaller, olja, PFOS Metaller, petroleumkolväten I, PAH, PFOS W9 Innegården (f.d. maskinhall Blå Hallen, västra delen av fastigheten). Provpunkten är vald för att säkerställa att det inte finns rester kvar efter brand och dess släckning eller förorening av hydraulolja som tidigare påträffats i brunn. Jord Metaller, olja Metaller, petroleumkolväten I, PAH, TOC Grundvatten Metaller, olja, PFOS Metaller, petroleumkolväten I, PAH, PFOS SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 11

12 W10 Utanför oljeförråd i källare (By 1b, rum 0105) med förvaring av fat med oljor och olika lösningsmedel. Förr förvaring av tri och ev. freon. (östra delen av industribyggnaden) Jord Grundvatten Olja, lösningsmedel Olja, klorerade alifater Petroleumkolväten I, PAH, PCB, TOC Petroleumkolväten I, klorerade alifater W11 Utanför fd. Vågfabrikens lokaler på sydsidan (By 1a). Punkten är vald för att få en översiktlig bild av föroreningssituationen runt fastigheten. Jord Metaller, olja Metaller, petroleumkolväten I, PAH, TOC Grundvatten Metaller, olja, klorerade alifater Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W12 I nordöstra delen av fastigheten mellan kontorspaviljong (By 2) och trähuset (By 3). Punkten är vald för att få en översiktlig bild av föroreningssituationen runt fastigheten. Jord Metaller, olja Metaller, petroleumkolväten I, PAH TOC Grundvatten Metaller, olja, klorerade alifater Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W13 I östra delen avfastigheten, på nuvarande parkeringsplats. Kompletteringspunkt utifrån miljökontorets föreläggande för att få en översiktlig bild av föroreningssituationen runt fastigheten. Jord Metaller, olja Metaller, petroleumkolväten I, PAH TOC Grundvatten Metaller, olja, klorerade alifater Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W14 I sydöstra delen av fastigheten, på nuvarande parkeringsplats. Kompletteringspunkt utifrån miljökontorets föreläggande för att få en översiktlig bild av föroreningssituationen. Jord Metaller, olja Metaller, petroleumkolväten I, PAH TOC Grundvatten Metaller, olja, klorerade alifater Metaller, petroleumkolväten I, PAH, klorerade alifater, ph, kond W101 Timmerhuset (markplan). F.d. verkstad med maskinbearbetning, måleri, snickeri med hantering av bl.a. lösningsmedel och tri. Porluft Klorerade alifater Klorerade alifater Jord (om möjligt) Klorerade alifater Klorerade alifater W102 Timmerhuset (markplan). F.d. verkstad med maskinbearbetning, måleri, snickeri med hantering av bl.a. lösningsmedel och tri. Porluft Klorerade alifater Klorerade alifater Jord (om möjligt) Klorerade alifater Klorerade alifater

13 W103 Gamla reningsverket som låg i källaren (By 1b, rum 0105). I detta rum hanterades bl.a. sköljvatten innehållande kadmium, krom 6+, koppar, cyanid etc. Betong Metaller, cyanid, olja Metaller, cyanid, petroleumkolväten I, PAH Porluft Klorerade alifater Klorerade alifater Jord (om möjligt) Metaller, cyanid, olja, klorerade alifater Metaller, Cr 6+, cyanid, petroleumkolväten I, PAH, klorerade alifater W104 Tryckluftsrummet i källaren (By 1b, rum 0152). Tidigare fanns här en större kylanläggning med tri som köldmedium. Porluft Klorerade alifater Klorerade alifater W105 Oljeförråd i källaren (By 1b, rum 0219). Idag förvaring av fat med oljor och olika lösningsmedel, förr förvaring av tri och ev. freon. Betong Olja Petroleumkolväten I, PAH, PCB Porluft Klorerade alifater Klorerade alifater Jord (om möjligt) Olja Petroleumkolväten I, PAH, PCB W106 I pumpgrop i källaren (By 1, rum 0127) med tillrinnande grundvatten. Punkten är vald för att få en översiktlig bild av föroreningssituationen och täcka in ev. spridning av förorening till grundvattnet. Grundvatten Klorerade alifater Klorerade alifater W107 Mitt i byggnaden (By 1b) i källaren. Provpunkten är bl.a. vald för att få en översiktlig bild av föroreningssituationen i byggnaden. Porluft Klorerade alifater Klorerade alifater W108 I NE delen av byggnaden i källaren (By 1b). Provpunkten är bl.a. vald för att få en översiktlig bild av föroreningssituationen i byggnaden. Porluft Klorerade alifater Klorerade alifater W109 Oljeuppsamlingsfundament i transformatorrum i källaren (By 1, rum ). Provtas vid ett senare skede, pga. idag är verksamheten igång, men vid ändrad användning av byggnaden kommer dessa att tas bort och då kan provtagning genomföras. Ev. Betong Olja Petroleumkolväten I, PCB Jord (om möjligt) Olja Petroleumkolväten I, PCB SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 13

14 4.2 Avgränsning av provtagning och avsteg från provtagningsplan Avgränsning av provtagning Avgränsningar i provtagningen har inför undersökningen främst utgjorts av den östra delen av fastigheten som redan genomgått en översiktlig miljöteknisk undersökning i början av april 2014 och redovisats i rapport daterad Verksamheten är fortfarande pågående vilket utgör en begränsning i undersökningen jämfört med en verksamhet som är helt avslutad. Exempelvis påverkar det provtagning vid plats för nedgrävda oljecisterner (punkt W3) och transformatorrummen i källaren till industribyggnaden (punkt W109). Ledningsnät och brunnar i och runt byggnaderna har också medfört begränsningar i provtagningen. Flytt och avveckling av en industriell verksamhet sker normalt enligt följande generella modell; Tömning av maskin-/processutrustning från farliga ämnen/vätskor Demontering/borttagning av processutrustning; Sanering/återställning av byggnad; Sanering/återställning av mark; Försäljning/överlåtelse. Att som i detta fall inte kunna undersöka mark eller byggnader fullständigt, innebär att reservationer behöver göras när det gäller bedömning av risker Avsteg från provtagningsplan Vid planering av fältundersökningen framkom att huvudbyggnadens källare utförts som en hel vattentät betongkonstruktion, med anledning av att grundvattenytans nivå ligger cirka 1 m över källargolvets nivå. Det bedömdes därför alltför riskabelt att borra hål i betonggolvet och därmed punktera detta. Efter diskussion med SAAB och samråd med Miljökontoret, beslutades att inga betongprover eller jordprov under källargolv skulle tas. Då syftet i huvudsak varit att undersöka ev. förekomst av klorerade alifater i byggnadens källare och/eller underliggande mark, beslutades att istället ta prov på inomhusluft med hjälp av passiva provtagare. Samma metodik tillämpades även vid provpunkterna i Timmerhuset. Provtagarna har placerats i angivna utrymmen enligt tabell 1 ovan (provpunkter W101-W105 samt W107-W108). Enligt provtagningsplanen skulle grundvatten tas ut från pumpgrop inomhus i huvudbyggnadens källare (provpunkt W106). Eftersom golvet konstaterats vara helgjutet och vattentätt är det troligtvis inte grundvatten som tillrinner och pumpas undan, utan mer sannolikt dagvatten. På grund av vattnets osäkra ursprung ströks denna provtagning. Pga. ett misstag provtogs grundvattnet i vialer från provpunkt W8 för analys av klorerade alifater. Då vialerna sedan inte räckte till fler provpunkter, valdes provpunkt W13 bort. Motivet till detta val är att det utifrån tidigare undersökning bedömdes minst sannolikt att påträffa klorerade alifater inom den östra delen av fastigheten (P-platsen), samt att grundvattnet även provtogs för denna analys i W12 och W14 inom samma område. Med tanke på att analysresultaten visade på mycket låga värden, under detektionsgräns i alla provtagningspunkter utom för en parameter (1,1,-dikloreten) i W2, bedöms denna ändring inte ha påverkat bedömningen av resultatet. 8 Rapport, Översiktlig miljöteknisk undersökning, Del av kv Domherren, Jönköpings kommun, WSP,

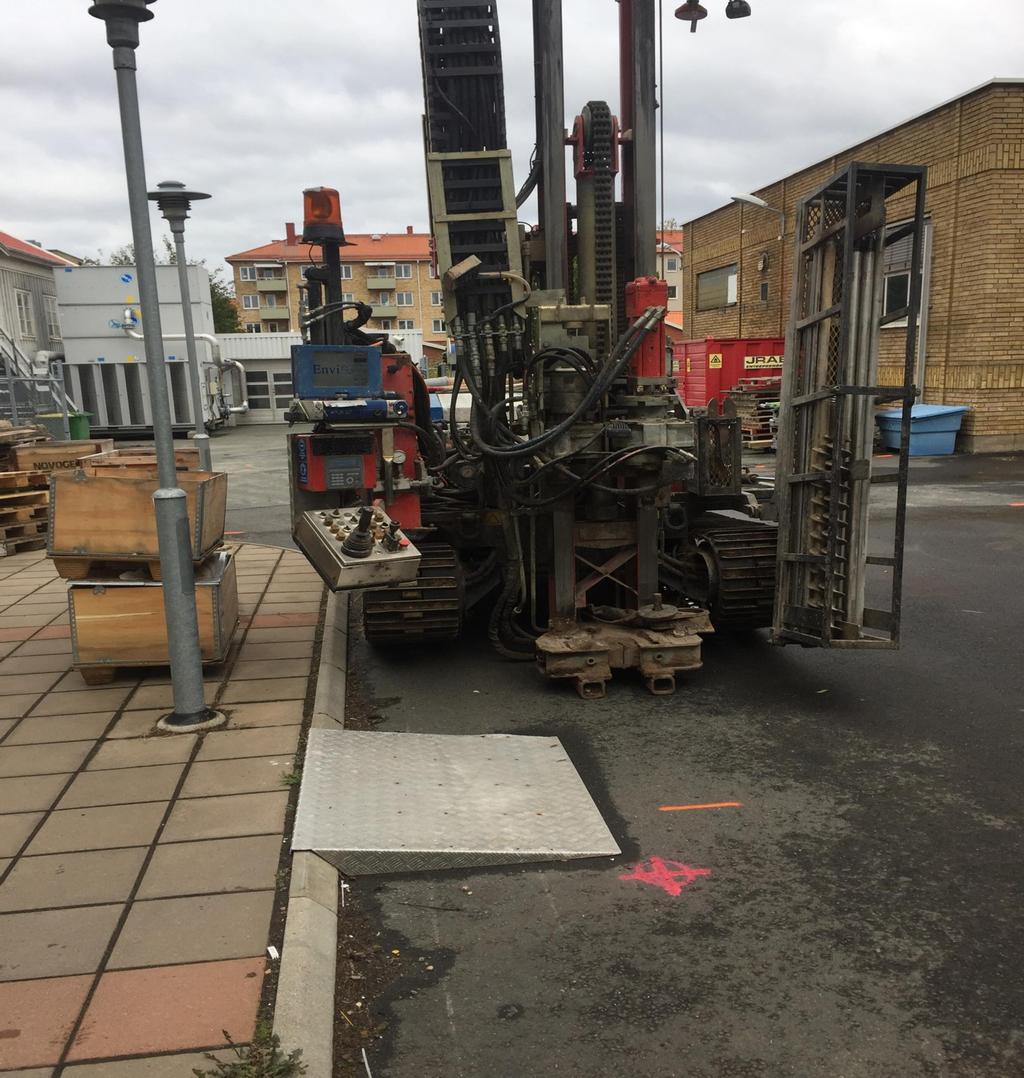

15 5 Undersökningens omfattning och genomförande Arbetet har i tillämpliga delar genomförts enligt SGF:s Fälthandbok (Rapport 2:2013) och Metodik för inventering av förorenade områden (Naturvårdsverket Rapport 4918). Fältarbeten och provtagning har utförts av utbildad personal med lång erfarenhet av miljö- och geotekniska undersökningar. För att minska risken för föroreningsspridning och korskontaminering har utrustningen rengjorts efter varje enskild provtagningspunkt. Undersökningen har utförts enligt framtagen provtagningsplan med vissa ändringar, se avsnitt ovan. Vidare har undersökningen kompletterats, dels med fler analyser av sparade jordprover, dels med ytterligare fyra borrhål för att avgränsa förorening i profil. Undersökningen har således omfattat: Utplacering i plan, utsättning och inmätning av samtliga provpunkter (totalt 18 punkter). Störd jordprovtagning i 18 punkter med skruvborr. Urval av prover för analys samt analys av ett antal prover utifrån de föroreningar som kan förväntas inom respektive delområde. Installation av 10 grundvattenrör (PEH-plast, Ø 63 mm) i punkter för skruvborrning. Nivåmätning samt provtagning av grundvatten. Provtagning av inomhusluft i 7 punkter. Avvägning av samtliga grundvattenrör. Inmätning av samtliga provtagningspunkter. 5.1 Fältarbeten Provtagningspunkternas placering framgår av ritning G Provtagning av jord Provtagning av jord enligt provtagningsplanen utfördes mellan den 5 och 12 oktober Av sammanställningen av analysresultat för jord, bilaga 2A, framgår vilka datum respektive borrhål utfördes. Proverna togs ut med borrbandvagn (skruvborr) och provtagning av jord utfördes i samtliga provtagningspunkter, totalt 14 stycken. Provtagningen utfördes ner till 4 m djup i alla punkter, utom i W9. I W9 togs jordprover ut ner till 1 m djup, då stopp erhölls på 1,2 m pga. betong. I W5 borrades till 5 m djup för att se om påträffat torvskikt fortsatte, vilket det gjorde. Jordprover togs ut som samlingsprov i skikt utifrån jordlagerföljder och indikation på förorening. Där avvikande skikt inte noterades togs prov ut halvmetersvis. Jordarter, färg, lukt m.m. noterades och redovisas i fältprotokoll, bilaga 1A. Mellan varje provtagningsnivå och mellan varje provtagningspunkt har skruven rengjorts med en ren trasa. De upptagna jordproverna, som tagits ut med rena engångshandskar och placerats i diffusionstäta provpåsar, analyserades med PID instrument (fotojonisationsdetektor) avseende flyktiga kolväteföreningar (VOC). I fältprotokollet framgår jordartslager, särskilda noteringar avseende föroreningar etc., på vilka nivåer jordprover tagits ut, PIDresultat samt urval av prover som skickades för analys och vilka analyser som genomfördes för respektive prov. Den mest markanta oljelukten påträffades i borrhål W2, från 1,2 till 2 m djup och en svagare oljelukt fortsatte ner till 3 m djup. PID-resultaten bekräftade detta och uppvisade halter på 373 ppm som högst. Även i borrhål W5 konstaterades oljelukt på 2,0-3,2 m djup. SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 15

16 Utökad analys och provtagning I syfte att avgränsa förorening i djupled utökades först antalet analyser på sparade jordprover från djupare nivåer. När resultaten av dessa analyser från W2, W4, W5 och W6 inom den nordvästra delen av fastigheten fortfarande påvisade överskridande av riktvärdet för KM, beslutades att borra ytterligare fyra borrhål ner till 8 m u my eller till påträffat torvskikt. De fyra kompletterande borrhålen (W15-W18) placerades intill W2, W4, W5 och W6, se ritning G W16-W18 borrades den 10 januari 2017 och W15 den 11 januari Jordarten var likartad i samtliga borrhål från 4-8 m djup, sandig samt något grusig sand och PID-mätningen gav inget utslag. Prover för analys valdes därför ut från nivåerna 4-5 m samt 5-6 m djup, se fältprotokoll i Bilaga 2A. I W9 översteg halten för bly, kadmium och PAH-H KM men eftersom det inte gick att borra djupare vid denna plats p.g.a. påträffad betongplatta vid 1 m djup kunde inga ytterligare prov på djupare nivåer tas ut Provtagning av grundvatten I tio punkter installerades öppna grundvattenrör (PEH-rör, Ø 63 mm) med filterspetsar (slitsade rör) den sista metern i respektive rör, förutom i W11 där 2 m filter sattes från ca 2-4 m u my. Installationen skedde i samband med borrningen. Före provtagningen har vattnet omsatts med minst tre rörvolymer vatten, vilket utfördes den 19 oktober Upptaget vatten har återinfiltrerats i marken. Uttag av grundvattenprover utfördes den 24 oktober 2016 med slang och pump samt med bailer för uttag av vatten för analys av olja. Vattnet har sakta tömts i botten direkt ner i av laboratoriet anvisad provflaska, som toppfyllts. För provtagning av klorerade alifater har vatten uttagits i två vialer per provpunkt, där en vial toppfyllts och en fyllts till hälften. Locket har sedan stängts med hjälp av en vialtång. Prov för analys av metaller har filtrerats i fält. Avläsning av grundvattenytans nivå utfördes före provtagningen och framgår av kap Provtagning av inomhusluft Mätning av klorerade alifater i luften inomhus har utförts genom passiv provtagning med diffusionsprovtagare av typen Radiello. Provtagningen utfördes i 7 punkter (W101-W105 samt W107- W108) placerade i olika rum i huvudbyggnaden och Timmerhuset enligt ritning G Placeringen styrdes av var trikloretylen hanterats och förvarats och där eventuella spill bedöms kan ha inträffat. Mätkroppen i provtagaren, som är i kontakt med luften vid respektive mätpunkt, tar upp eventuella flyktiga ämnen som förekommer i gasfas i luften. Mängden ämnen som fastnar under en bestämd tidsperiod omräknas till en genomsnittlig halt under mätperioden. Provtagarna installerades på förmiddagen den 7 oktober 2016 och nedmonterades på eftermiddagen den 17 oktober 2016, dvs. de satt uppe under ca 10 dagar. Även en s.k. transportblank (referens), ett glasrör med absorbent, placerades vid W102 och skickades med för analys i syfte att säkerställa att provtagarna inte kontaminerats på väg till eller i laboratoriet. 5.2 Analyser Analyserna av jord och grundvatten har utförts av Alcontrol. ALS Scandinavia har utfört analyserna avseende luft men även analys av jord avseende cyanid då deras metod har en lägre detektionsgräns, under KM för lättillgänglig (fri) cyanid. Den totala omfattningen, inklusive utökad provtagning, av utförda analyser i luft, jord och grundvatten framgår av tabell 2.

17 Tabell 2. Utförda analyser i inomhusluft, jord och grundvatten Analys avseende Metaller Ingående ämnen/föreningar, Arsenik, barium, bly, kadmium, kobolt, krom, koppar, nickel, vanadin, zink, antimon, molybden och kvicksilver. Antal analyserade prover Luft Jord Grundvatten Sexvärt krom Cr Cyanider total + lättillgängliga Petroleumkolväten I Bensen, toluen, etylbensen, xylen, alifater >C5-C8, >C8-C10, C10-C12, >C12-C16, >C16-C35, aromater >C8-C10, C10-C PAH PAH16 (EPA) PCB Polyklorerade bifenyler (7 st) Klorerade alifater PFAS Klorerade alifater inkl. vinylklorid 7-9 Högfluorerade ämnen, bl.a. PFOS och PFOA TOC Totalhalt organiskt kol (från glödningsförlust) ph, kond ph, konduktivitet I provpunkt W6 togs även ett asfaltprov ut för analys av PAH, i syfte att avgöra om det var den äldre typ av asfalt som innehåller stenkolstjära. Resultatet visade på höga PAH värden, över MKM för både PAH-L, PAH-M och PAH-H vilket tyder på att det är tjärasfalt Analys av jord Utifrån resultaten av PID-analysen och fältobservationer valdes 32 stycken jordprover ut, två prover från punkterna W1-W10 och W12 och tre prover från W11, W13 och W14, för analys vid provtagningen i oktober. Jordproverna har valts ut så att en spridning fås i provpunktens placering, djup under markytan och jordart, se fältprotokoll. För att kunna avgöra föroreningens utbredning i djupled analyserades ytterligare jordprover som laboratoriet sparat, se tabell 3 nedan. Samtliga jordprover från den utökade provtagningen (W15-W18) analyserades på organiska föroreningar (BTEX, alifater, aromater och PAH16). Då analyserat jordprov från W18 på nivån 5-6 m u my översteg KM för PAH-H beställdes analys även på sparat prov från nivån 6-7 m u my. SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 17

18 Tabell 3. Utökade analyser på förvarade jordprover. Provpunkt Djup (m.u.my.) Analys W1 2,5-3,0 Metaller W2 3,5-4,0 ORGNV (alifater, aromater, BTEX och PAH16) W4 3,5-4,0 Metaller och ORGNV (alifater, aromater, BTEX och PAH16) W5 3,0-4,0 Metaller och ORGNV (alifater, aromater, BTEX och PAH16) W6 2,2-3,0 Metaller och ORGNV (alifater, aromater, BTEX och PAH16) W11 3,0-3,8 Metaller och ORGNV (alifater, aromater, BTEX och PAH16) W12 2,6-3,0 Metaller W14 2,0-2,4 Metaller W14 3,0-3,5 Metaller Analys av grundvatten Grundvattenprover har filtrerats före metallanalys. Vid provtagning av vatten för analys av flyktiga ämnen, t. ex. klorerade alifater, är det viktigt att minimera förlusterna. För att undvika att de lättflyktiga ämnena avgår har provtagning skett direkt i vialer. Samtliga prover har sänts kylda till laboratorium för analys Analys av luft Samtliga prover på inomhusluft, totalt 7 stycken, har analyserats med avseende på klorerade alifater. Analys av luftproven har utförts av ALS Scandinavia AB. 6 Generella jämför- och riktvärden 6.1 Riktvärden i jord Föroreningshalter i jord jämförs i första hand med Naturvårdsverkets generella riktvärden (NV rapport 5976, 2009 & 2016) för KM och MKM. Känslig markanvändning, KM, är den s k markanvändningsklass som normalt tillämpas för miljöer såsom bostäder, skolor och daghem. Markanvändningsklassen MKM (mindre känslig markanvändning) används t ex för gatu- och industrimark. För ämnen som saknar svenska riktvärden jämförs resultaten med holländska riktvärden9. De holländska riktvärdena avser Intervention values, dvs. halter där åtgärder måste till för att inte riskera människors hälsa eller miljö, samt s k Target values, dvs. halter då inga eller endast minimala effekter bedöms förekomma. Jämfört med svenska riktvärden bedöms Intervention values vara mest tillämpliga. Target values bedöms motsvara s.k. bakgrundsvärden. I samband med en eventuell urschaktning av området kan frågor uppstå om uppgrävda jordmassor skulle kunna återvinnas i anläggningsarbeten. Därför jämförs resultaten även med nivåer för mindre än ringa risk (även benämnt MÄRR) enligt Naturvårdsverkets handbok 2010:1 Återvinning av avfall i 9 Soil Remediation Circular, 2013

19 anläggningsarbeten. Resultaten jämförs även med de gränsvärden för när förorenade massor bedöms vara farligt avfall (FA) som tagits fram av Avfall Sverige Jämförvärden i vatten Föroreningshalter i vatten jämförs i första hand med SGUs bedömningsgrunder för grundvatten (SGU 2013:1). För ämnen som inte finns i SGUs bedömningsgrunder så används i första hand Livsmedelsverkets föreskrifter för dricksvatten (SLVFS 2001:30) och SPI:s11 branschspecifika riktvärden för grundvatten vid bensinstationer och i andra hand holländska riktvärden. För klorerade kolväten i grundvatten saknas svenska jämförvärden. Dessa jämförs därför med de holländska riktvärdena, som till stor del är baserade på holländska bakgrundshalter i grundvattnet12. De uppmätta halterna av PFAS jämförs med det av SGI13 föreslagna riktvärdet för PFOS med avseende på skydd av grundvatten. Detta riktvärde är satt till 45 ng/l. 6.3 Jämförvärden i inomhusluft Resultaten av utförda analyser av inomhusluft jämförs med Arbetsmiljöverkets nivågränsvärden, dvs gränsvärde för exponering under en arbetsdag (AFS 2015:7) samt med kroniskt lågriskvärde (RfC) och cancerogent lågriskvärde (Risk) från Naturvårdsverkets rapport 5976 tabell A3.4. Dessa lågrisknivåer motsvarar en halt som idag anses ofarlig för människor att andas in kontinuerligt under en hel livslängd (80 år). 7 Resultat Provpunkternas placering framgår av ritning G Fältprotokoll samt resultat av fältanalyser från provtagningen av jord redovisas i bilaga 1A. Av fältprotokollen avseende jordprovtagningen framgår även vilka prover som valts ut för laboratorieanalys. Erhållna analysresultat har sammanställts i tabellform och redovisas tillsammans med aktuella rikt- och jämförvärden i bilagorna 2 A-C. Samtliga analysrapporter bifogas i bilagorna 3 A-C. 7.1 Jordlagerföljd Enligt den geotekniska undersökningen utförd av WSP Samhällsbyggnad under hösten består jordlagren under markytan, se figur 3, av följande: Fyllning till ca 1,3-2,3 m djup som främst utgörs av sand med inslag av grus, silt, mull, växtdelar, asfaltsrester samt tegelrester. Sand (lager på 0-1 m ) med innehåll av silt, torv, mull och trärester. Torv (lager på ca 0-1,3 m) bestående av högförmultnad torv med en vattenkvot uppmätt till 284 %. Sand (lager på ca 5,5 m) med inslag av grus. Torv (lager på ca 1 m) bestående av högförmultnad torv med en vattenkvot uppmätt till 191 %. Naturligt avsatta sediment bestående av sand och silt till ett stort djup. I Skanskas undersökning från 2014 redovisas att jordlagren under torven består av sand och silt ned till ca 22,5 m u my. 10 Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. 11 Svenska Petroleuminstitutet, Efterbehandling av förorenade bensinstationer och dieselanläggningar, VROM Streefwaarden en interventiewaarden bodemsanering Sveriges Geotekniska Institut: Preliminära riktvärden för högfluorerade ämnen (PFAS) i mark och grundvatten, Publ. 21: WSP, 2017: Nybyggnad av flerbostadshus, Kv Domherren 23 i Jönköping, Geoteknisk undersökning, erings-pm (Uppdrag nr ) SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 19

20 Fyllning: 1,3 2,3 m Sand 1 : 0-1 m Torv 1: 0-1,3 m (ev större mäktighet) Sand 2: 5,5 m Torv 2: 1,0 m Sand, silt Figur 3. Generell jordlagerföljd och mäktighet inom undersökningsområdet, ej skalenlig. Fältprotokoll från den miljötekniska undersökningen, se bilaga 1A, visar på att jordlagrens mäktighet varierar enligt nedan: Fyllning med en mäktighet på 0,6-2,4 m, generellt ca 2 m. Sand med en mäktighet på 0,3-1,4 m, generellt ca 1 m. Torv med en mäktighet på 0,4-2,4 m, generellt ca 1 m. Sand med en mäktighet mellan 5-7,2 m (Borrningen avslutad på mellan 8-9 m u my.) 7.2 Grundvattennivåer I samband med denna miljötekniska undersökning installerades tio grundvattenrör. Sektioner för samtliga provtagningspunkter där jordlager och grundvattennivåer framgår redovisas på bifogad ritning G Avläsning av grundvattenytans nivå utfördes i samtliga rör den 24 oktober Grundvattenytans nivå mättes då till 1,7-2,2 m u my, vilket motsvarar nivåerna +88, ,2 m.ö.h. Ytterligare en avläsning av grundvattenytans nivå i åtta av de tio grundvattenrören utfördes 11 januari Vid detta tillfälle noterades grundvattennivåer på mellan +87,9 och +88,2, vilket motsvarar ungefär 1,8 2,3 m djup u my. Grundvattenytan bedöms, utifrån uppmätta nivåer, vara plan inom fastigheten. Vätterns och Munksjöns nivåvariationer styr till stor del grundvattennivåerna inom denna del av Jönköping. Jönköpings kommun mäter kontinuerligt Vätterns variationer sedan lång tid tillbaka. Under hösten 2016 vintern 2017 bedöms grundvattennivåerna ha varit lägre än normalt och under redovisade medelvärden. 7.3 Jord Fältanalyser Analysresultaten från utförd fältanalys med PID-instrument redovisas i bifogat fältprotokoll avseende jordprovtagning (bilaga 1A). I samtliga provtagningspunkter, utom i W2, har värden mellan 0,4-11,2 ppm uppmätts. Klart förhöjda värden av flyktiga kolväteföreningar (VOC) har dock noterats i W2, där värden på ppm uppmätts i prov från 1,2-2,0 m djup. I prov från 2,0 3,0 m djup mättes halter på ppm upp. Då jordprover för analys på laboratorium valts ut, har resultaten från PID-mätningen beaktats Laboratorieanalyser av jord En sammanställning av resultaten av utförda analyser i jord redovisas i bilaga 2A. Analysrapporter avseende jord bifogas i 3A. TOC Analys med avseende på TOC (totalt innehåll av organiskt kol) har utförts i två prover från W1 och två prover från W7. Resultaten av analyser framgår av tabell 4 nedan. Enligt deponiföreskrifterna (NFS 2004:10) 23 och 26 får massor med högre halt av TOC än 3 % respektive 5 % inte läggas på deponi för inert respektive icke-farligt avfall.

21 Tabell 4. Halter av TOC (% av TS) Prov W1 W1 W7 W7 Djup 0, ,5 1-1,5 1,5-2 TOC 0, Metaller Analys med avseende på metaller har utförts i 2-5 prover från 14 punkter (W1 W14). Totalt har metallanalys utförts på 50 stycken jordprover. I tabell 5 redovisas de uppmätta halter av metaller som överstiger gällande riktvärden enligt NV rapport 5976 tillsammans med dessa riktvärden. I proverna från punkterna W2 och W10 är halterna av alla analyserade metaller lägre än de aktuella riktvärdena för KM. Metaller i halter överstigande riktvärdena för MKM har påträffats i W4, W6. W7, W8 och W11. I resterande punkter (W1, W3, W9 och W12-14) är halterna av metaller högre än riktvärdena för KM men lägre än motsvarande värden för MKM. Tabell 5 :Halter av metaller (mg/kg) överstigande gällande riktvärden enligt NV rapport Prov W1 W1 W3 W4 W4 W5 W6 W6 W7 W8 W9 Rikt-/gränsvärde Djup Antimon, Sb Arsenik, As Barium, Ba 0, ,5 0,3-1 0,3-1 2,6-3 2,5-3 0,2-0,5 0, ,5 0,4-1 0,5-1 MÄRR KM MKM FA 2,4 2 4,1 9,1 17 3,1 18 4,1 4,5 2,5 2, ,9 2,6 6 6,3 <2,5 3,5 11 3,7 3,5 9,8 4, Bly, Pb Kadmium Cd Koppar, Cu 1,4 <0,2 0,72 0,94 <0,2 2,5 0,94 0,31 <0,2 0,28 0,9 0,2 0, Zink, Zn Kvicksilver, Hg 0,4 0,67 0,27 0,53 0,09 0,48 0,22 0,83 0,17 0,32 0,17 0,1 0,25 2, Prov W11 W11 W11 W12 W12 W13 W13 W14 W14 W14 W14 Rikt-/gränsvärde Djup Antimon, Sb Arsenik, As Barium, Ba 0,6-1,0 1,0-1,5 2,4-3,0 0,1-0,5 1-1, ,5 0, ,6 1,6-2 2,0-2,4 MÄRR KM MKM FA ,7 <2,5 <2,5 5,2 2,6 2,5 2,6 <2,5 <2,5 2,9 <2, Bly, Pb Kadmium Cd Koppar, Cu 0,42 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,2 0, , Zink, Zn , Kvicksilver, Hg 2,8 0,74 0,04 1 0,37 0,21 0,55 0,18 1,1 0,42 0,44 0,28 0,1 0,25 2, Halterna av molybden, nickel, vanadin och krom (även krom 6+) är i alla analyserade prover lägre än motsvarande riktvärden för KM. Övriga metaller har uppmätts i halter över riktvärdena för KM. Bly, koppar, zink, kvicksilver och barium har påträffats i halter överstigande riktvärden för MKM. Halten av bly överskrider MKM i punkterna W4, W6, W7 och W8, medan halterna av koppar och zink överskrider detta riktvärde i W4, W6 och W11. Halterna av barium och kvicksilver är högre än MKM i en punkt SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 21

22 vardera (W11 respektive W6). Inga metaller har påträffats i halter som motsvarar nivåerna för farligt avfall. Högst halter av metaller (> MKM) noteras i de ytliga proverna (från 0,2 m djup ner till ca 1,5 m), varefter metallhalterna sjunker med provtagningsdjupet. Metaller i halter överstigande KM har påträffats i prover från 1,5-2,0 och 2,0-2,6 m djup i W14 och från 2,4-3,0 m djup i W4, W5 och W11. Därunder har metaller inte påträffats i halter som överstiger KM. BTEX Analys av BTEX, d v s bensen, toluen, etylbensen, xylener och TEX har utförts i jordprov från samtliga punkter. Två till tre prover per punkt har analyserats med avseende på dessa ämnen. Förekomst av bensen har konstaterats i prov från punkterna W2, W3, W4, W6, W8 och W11, se tabell 6. Halterna av bensen i W3, W4 och W6 är klart lägre än det gällande riktvärdet för KM (känslig markanvändning). I prov från punkterna W2, W8 och W11 uppmättes bensen i halter som ligger i nivå med eller över riktvärdet för KM, men under riktvärdet för MKM (mindre känslig markanvändning). Tabell 6 :Halter av BTEX (mg/kg) i de prover där BTEX har detekterats.. Prov W2 W2 W3 W4 W4 W6 W8 W11 W11 W11 Riktvärde Djup (m) 3-3,5 3,5-4 0,3-1 0,3-1,0 2,6-3,0 0,2-0,5 0,4-1 0,6-1,0 1,0-1,5 2,4-3,0 KM MKM FA Bensen <0,030 0,033 0,0031 0,0078 0,0073 0,004 0,021 0,012 0,023 0,012 0,012 0,04 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylener¹ <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0,11 <0,1 <0,1 <0, TEX, Summa¹ <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0, Cyanider Två prover från W1 har analyserats med avseende på cyanider. Ingen förekomst av s k fria/ lättillgängliga cyanider har påvisats. Halten av cyanid total uppmättes från 0,4-1 m djup i W1 till 4,7 mg/kg, vilket är betydligt lägre än motsvarande riktvärde för KM (30 mg/kg). I prov från 1-1,5 m djup i samma punkt förekom inte cyanid total i detekterbar halt. Fraktionerade alifater och aromater Analys med avseende på fraktionerade alifater och aromater har utförts i 2-4 prover från 18 punkter (W1 W18). Totalt har analys avseende dessa ämnen utförts på 45 stycken jordprover. I tabell 7 redovisas de uppmätta halter av alifater och aromater som överstiger gällande riktvärden enligt NV rapport 5976 tillsammans med dessa riktvärden. Tabell 7 :Halter av alifater och aromater (mg/kg) överstigande gällande riktvärden enligt NVs rapport Prov W2 W2 W2 W4 W4 W6 W6 W11 W15 Riktvärden Djup 1,2-1,6 3-3,5 3,5-4 2,6-3,0 3,5-4 0,2-0,5 2,2-3,0 2,4-3,0 4,0-5,0 KM MKM FA Alifater >C5-C8 4,6 <12 <2 <12 1,9 <1,2 1,2 <12 < Alifater >C8-C10 70 <20 <3 <20 2 <2 2,9 <20 < Alifater >C10-C <10 <10 <10 <10 <10 <10 <10 < Alifater >C12-C <10 <10 <10 <10 <10 <10 < Alifater >C16-C Alifater >C5-C <10 <20 <10 <10 <10 <20 < Aromater >C8-C <1 <1 <1 <1 <1 <1 <1 < Aromater >C10-C16 86 <1 <1 <1 <1 12 <1 <1 < Aromater >C16-C35 <1 <1 <1 <1 <1 16 <1 <1 < Alifater >C16-C35 i halter som överstiger riktvärdena för KM har påträffats i prover från punkterna W2, W4, W6, W11 och W15. Förutom alifater >C16-C35, påträffades i W6 på nivån 0,2-0,6 m även

23 aromater >C10-C16 och >C16-C35 i halter över KM. I ett prov från 1,2-1,6 m djup i W2 noterades flera fraktioner av alifater och aromater i halter högre än riktvärdena för KM och MKM. I övriga prover är halterna av analyserade alifater och aromater lägre än de aktuella riktvärdena för KM. Inga alifater och aromater har påträffats i halter som motsvarar eller överstiger gränserna för farligt avfall. I W6 påträffas föroreningarna i både ett ytligt prov från 0,2-0,5 m djup och i prov från 2,2-3,0 m djup. Alifater >C16-C35 förekommer i W2 på 1,2 1,6 m djup, medan föroreningen i övriga punkter ovan påträffats på nivåer som varierar från 2,4-3,0 m djup i W11 till 4,0-5,0 m djup i W15. PCB Två prover från W10 (0,4-1,0 samt 1,4-2 m u my) har analyserats med avseende på PCB (polyklorerade bifenyler). Ingen förekomst av dessa ämnen har noterats. PAH Analys med avseende på PAH (polyaromatiska kolväten) har utförts i 2-4 prover från samtliga provtagningspunkter (W1-W18). Totalt har 46 prover analyserats avseende PAH. I tabell 8 redovisas de uppmätta halter av -parametrarna PAH-L, PAH-M och PAH-H som överstiger gällande riktvärden enligt NV rapport 5976 tillsammans med dessa riktvärden. Tabell 8 :Uppmätta halter av PAH-L, PAH-M och PAH-H som överstiger gällande riktvärden enligt NV rapport 5976.(mg/kg) Prov W3 W3 W4 W5 W5 W5 W6 Rikt-/gränsvärde Djup (m) 0, ,5 0,3-1,0 0,5-1,0 2,5-3,0 3,0-4,0 Asfalt MÄRR KM MKM PAH-L 1 0,031 0,083 0,086 0,074 0, , PAH-M 9,4 2,4 2,1 2,7 2,6 9, ,5 20 PAH-H 8,4 1,4 2,2 3 2,5 9,9 11 0, Prov W6 W6 W7 W8 W9 W12 W18 Rikt-/gränsvärde Djup (m) 0,2-0,5 0, ,5 0,4-1 0,5-1 0,1-0,5 0,1-0,5 MÄRR KM MKM PAH-L 2,6 0,34 0,17 0,13 0,08 0,039 0,46 0, PAH-M 55 3,6 6,2 1,6 1,4 1,3 2,3 2 3,5 20 PAH-H 33 2,7 4,3 1,4 1,6 1,3 1,9 0, Som framgår av tabell 8 överskrider halterna av PAH-M och PAH-H riktvärdena för KM i prover från punkterna W3, W5, W6 och W7. Halterna av PAH-H överskrider detta riktvärde även i W4, W8, W9, W12 och W18. I jordprov från W6 (från 0,2-0,5 m djup) är halterna av PAH-M och PAH-H även högre än riktvärdena för MKM. Riktvärdena för MKM avseende PAH-L, PAH-M och PAH-H överskrids även i det prov på asfalt som tagits i punkt W6. Avseende asfalt kan noteras att Trafikverket i publikation 2004:90 tagit fram riktvärden och försiktighetsmått för hantering av tjärhaltiga beläggningar15, vilka storstadsregionerna Stockholm, Göteborg och Malmö också använder sig av. Det lägsta av dessa riktvärden är < 70 mg/kg, då fri användning i ny beläggning tillåts och ingen redovisning av ny utläggningsplats krävs. Massorna förutsätts då i första hand återanvändas inom objektet, ovan grundvattenytan, eller användas i bullervallar förutsatt att vattenavledande skyddslager anordnas. Naturvårdsverket har dock valt att inte ta med några kriterier för asfalt i handbok 2010:1 (MÄRR). I W3 förekommer PAH-M och PAH-L i prov från 0,3 m till 1,5 m djup med högst halt i det ytliga provet. Dessa ämnen påträffas i W5 i prover från 0,5 m djup ner till 4 m djup. Högsta halterna noterades i prov från 3-4 m djup. I de övriga punkterna noteras PAH-M och PAH-L i jordprover från den översta halvmetern alternativt översta metern. 15 Vägverket, Hantering av tjärhaltiga beläggningar. Publikation 2004:90 SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 23

24 PFAS Analys med avseende på högfluorerade ämnen, PFAS (i jord PFOA och PFOS) har utförts i ett ytligt (0,4-1 m) prov respektive i ett djupare (3-4 m) prov från punkt W8. Halterna av PFOA och PFOS är i dessa prov lägre än aktuell detektionsgräns. 7.4 Grundvatten En sammanställning av resultaten av utförda analyser i grundvatten redovisas i bilaga 2B. Konduktivitet och ph Grundvattenprover från sju undersökningspunkter (W1, W2, W7, W11, W12, W13 och W14) har analyserats med avseende på konduktivitet och ph. Konduktiviteten i W2 är mycket hög och uppmättes till 151 ms/m, vilket motsvarar en stark påverkan enligt SGU 2013:1. Måttlig hög konduktivitet (62,4-72,6 ms/m) noterades i W1, W7 och W11, vilket tyder på en påtaglig påverkan. I de resterande punkterna W12, W13 och W14 mättes låg konduktivitet och påverkan i dessa punkter bedöms vara måttlig. I alla punkter uppmättes ett nära neutralt och, enligt SGU 2013:1, måttligt ph (6,8-7,2). Metaller Prover från samtliga grundvattenrör, utom W10, har analyserats m a p tungmetaller. Grundvattnet bedöms vara opåverkat eller endast obetydligt påverkat av metaller i punkterna W4, W7 och W13, då endast mycket låga halter av metaller uppmätts i dessa punkter. I övriga provpunkter påträffades i varierande grad förhöjda halter av metaller. De halter av metaller som uppmätts i punkterna W1, W2, W8, W11, W12 och W14 redovisas därför nedan i tabell 9 tillsammans med aktuella jämförvärden. Samtliga analysresultat avseende metaller framgår även av sammanställningen i bilaga 2B. För barium och molybden i grundvatten saknas svenska jämförvärden. Uppmätta halter av dessa ämnen har därför jämförts med den s k holländska listan. Halterna av barium i W1, W2, W8, W11, W12 och W14 överstiger den holländska listans s k Target value, men ligger långt under motsvarande Intervention value. I W12 noteras molybden i en halt som är cirka tre gånger högre än Target value men långt under motsvarande Intervention value. Tabell 9. Halter av metaller ( g/l) i grundvatten i punkterna W1, W2, W8, W11, W12 och W14 jämfört med SGUs bedömningsgrunder (2013) och holländska riktvärden (2013), tabell delad. SGU 2013:1 LVFS 2001 Holland 1) 2013 Prov W1 W2 W8 Bakgrundshalter opåverkat 1: mycket låg halt, ingen el obet påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Antimon, Sb 0,58 0,25 0,53 5 Dricksvatten, otjänligt Arsenik, As 0,32 0,54 0,22 0,12 < > Barium, Ba Bly, Pb 3,8 0,14 0,14 0,03 <0, > Kadmium, Ca 0,019 <0,01 <0,01 <0,1 0,5 1 5 >5 0,4 6 Kobolt, Co 0,24 0,22 0,10 0, Koppar, Cu 6,6 0,41 0,88 0,88 < > Krom, Cr 0,87 0,15 0,22 0,19 <0, > Molybden, Mo 1,5 0,4 3, Nickel, Ni 1,4 0,39 0,56 0,38 <0, > Vanadin, V 1,2 0,15 0,058 0,22 Zink, Zn 9,5 3,8 3,5 4,3 < > Krom 6+, Cr 6+ <0,02 Kvicksilver, 0,000 <0,1 <0,1 <0,1 Hg 38 <0,01 0,01 0,05 1 >1 1 0,05 0,3 Target value Interv. value

25 SGU 2013:1 LVFS 2001 Holland 1) 2013 Prov W11 W12 W14 Bakgrundshalter opåverkat 1: mycket låg halt, ingen el obet påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Antimon, Sb 0,32 0,33 0,28 5 Dricksvatten, otjänligt Arsenik, As 0,86 0,37 0,11 0,12 < > Barium, Ba Bly, Pb 0,88 0,081 0,38 0,03 <0, > Kadmium, Ca <0,01 0,017 <0,01 <0,1 0,5 1 5 >5 0,4 6 Kobolt, Co 1,60 0,06 0,048 0, Koppar, Cu 1,2 0,75 0,75 0,88 < > Krom, Cr 0,18 0,15 0,28 0,19 <0, > Molybden, Mo 1,7 14 1, Nickel, Ni 1,1 0,31 0,21 0,38 <0, > Vanadin, V 0,28 0,26 0,42 0,22 Zink, Zn 9,9 3,1 4,6 4,3 < > Krom 6+, Cr 6+ Kvicksilver, Hg <0,1 <0,1 <0,1 0, Target value Interv. value <0,01 0,01 0,05 1 >1 1 0,05 0,3 1) Holländska riktvärden, Riktvärdena avser Intervention values, d v s halter där åtgärder måste till för att inte riskera människors hälsa eller miljö, samt s k Target values, d v s halter då inga eller endast minimala effekter bedöms förekomma. Halten av bly i W1 är enligt SGU 2013:1 hög (3,8 µg/l jämfört med intervallet 2-10 µg/l), vilket tyder på en stark påverkan i denna punkt. Enligt SGU 2013:1 är 2-10 µg/l inte en ovanlig halt i grundvatten och miljökvalitetsnormen för inlandsytvatten är 7,2 g/l. I W11 noteras låg halt av bly i grundvattnet, medan blyhalten i övriga provpunkter konstateras vara mycket låga. Läckaget från det översta marklagret bestämmer oftast halten av bly i ytligt grundvatten. Krom, koppar och zink har mätts i mycket låga till låga halter i W1, W8 och W11. I övrigt är de uppmätta halterna av metaller mycket låga. Livsmedelsverkets gränsvärden för när dricksvatten anses vara otjänligt överskrids inte i grundvattnet. Cyanider Analys avseende halten av fria/lättillgängliga cyanider samt totalhalt cyanider har utförts i prov från punkt W1. Någon förekomst av cyanider har inte kunnat påvisas. BTEX Grundvatten från samtliga tio grundvattenrör har analyserats med avseende på BTEX d v s bensen, toluen, etylbensen, xylener och TEX. Förekomst av bensen har noterats i W2, men i övrigt har inga av dessa ämnen detekterats i grundvattnet. Den uppmätta halten av bensen i W2 (10 g/l) är, enligt SGU 2013:1, mycket hög och bensenhalten överstiger även den holländska listans Target value kraftigt, liksom av SPI föreslaget riktvärde m a p skydd av dricksvatten. SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 25

26 Petroleumprodukter/olja Prover från samtliga grundvattenrör har analyserats m a p alifater och aromater. I W2 konstateras förekomst av både alifater och aromater. I prov från övriga punkter har dessa ämnen inte detekterats. De i W2 uppmätta halterna av alifater och aromater är genomgående lägre än de av SPI föreslagna riktvärdena för respektive parameter. PAH Analys med avseende på PAH (polyaromatiska kolväten) har utförts i prover från samtliga tio grundvattenrör. Förekomst av PAH har endast noterats i W2, W4 och W7. I tabell 10 redovisas de uppmätta halterna av PAH i dessa punkter tillsammans med aktuella jämförvärden. Tabell 10 :Halter av PAH (µg/l) i grundvatten från W2, W4 och W7. Holland, 2013 LVFS, 2001 SPI, 2010 Prov W2 W4 W7 Target value Interv. value Otjänligt dricksvatten Dricksvatten Ångor i byggnad Bevattn. Miljörisk Ytvatten Miljörisk Våtmark Acenaftylen <0,1 <0,1 <0,1 Acenaften <0,1 <0,1 <0,1 Naftalen 0,16 0,36 <0,1 0,01 70 PAH-L, summa 0,16 0,36 <0, Antracen <0,1 0,15 0,11 0, Fenantren 0,12 0,32 0,26 0,003 5 Fluoranten 0,27 0,82 0,37 0,003 1 Fluoren <0,1 <0,1 <0,1 Pyren 0,24 0,78 0,32 PAH-M,summa 0,63 2,1 1, Benso(a)antracen 0,13 0,5 0,2 0,0001 0,5 Benso(a)pyren <0,1 0,4 0,13 0,0005 0,05 0,01 Benso(b)fluoranten 0,15 0,61 0,22 Benso(k)fluoranten <0,1 0,21 <0,1 0,0004 0,05 Benso(ghi)perylen <0,1 0,23 <0,1 Chrysen/Trifenylen 0,12 0,41 0,2 0,003 0,2 Dibenso(a,h)antracen <0,1 <0,1 <0,1 Indeno(1,2,3-cd)pyren <0,1 0,17 <0,1 0,0004 0,05 PAH-H, summa 0,5 2,5 0,75 0, ,5 3 PAH, summa cancerogena <1 2,3 <1 PAH, summa övriga <1 2,7 1,1 Då jämförelser i första hand sker med svenska riktvärden, konstateras följande: Halterna av PAH-L i W2, W4 och W7 är lägre än de riktvärden som föreslagits av SPI. Även halterna av PAH-M är lägre än SPIs föreslagna riktvärden i W2 och W7, men i W4 överskrids det föreslagna riktvärdet m a p skydd av dricksvatten. Riktvärdet m a p skydd av dricksvatten överskrids även i de tre punkterna för PAH-H och i W4 är halten PAH-H även högre än föreslaget riktvärde för skydd av ytvatten. I W4 överstiger halten av fyra enskilda PAHer, ingående i summaparametern, holländska listans Intervention value och i W7 överskrider benso(a)pyren detta riktvärde. För benso(a)pyren och fyra andra enskilda PAH-H finns även bedömningsgrunder enligt SGU 2013:1 och vid jämförelse med dessa, tyder uppmätta resultat på mycket hög halt, stark påverkan. I samtliga tre punkter där PAH har noterats överskrids holländska listans Target value (bakgrundsvärde) för ett flertal enskilda PAHer.

27 PFAS Ett grundvattenprov från W8 har analyserats med avseende på PFAS (högfluorerade ämnen). Inga sådana ämnen har detekterats i grundvattnet. Klorerade alifater Analys m a p klorerade alifater har utförts i prover från samtliga grundvattenrör utom W13. Någon förekomst av dessa ämnen i grundvattnet i detekterbara halter har inte påvisats, förutom av 1,1- dikloretan i W2. Den uppmätta halten av 1,1-dikloretan är betydligt lägre än den holländska listans Target value. Punkten W2 är placerad i anslutning till det område där trikloretylen påvisades i samband med grävningsarbeten år Inomhusluft Inomhusluft från fem utrymmen i huvudbyggnadens källare och från två utrymmen i det s.k. Timmerhuset har analyserats med avseende på klorerade alifater (diklormetan, 1,1,1-trikloretan, tetraklormetan och trikloreten). Förekomst av tetraklormetan i ungefär samma halt (mellan 0,41-0,48 g/m 3 ) har noterats i samtliga prover. I W102 har även låga halter av diklormetan, 1,1,1-trikloretan och trikloreten uppmätts. Tetrakloreten noteras i W104 i en halt strax över aktuell detektionsgräns (0,2 g/m 3 ). I övrigt har inga klorerade alifater påvisats i detekterbara halter. Halterna av de klorerade alifater som påvisats är med god marginal lägre än de referenskoncentrationer som Naturvårdsverket redovisat och betydligt lägre än Arbetsmiljöverkets nivågränsvärde. 8 Föroreningarnas omfattning och utbredning Fastigheten har utifrån undersökningsresultaten av redovisningstekniska skäl delats i en västlig del och en östlig del. Den västra delen omfattar området från den stora byggnadens östra kant och västerut. Alla provpunkter öster om huvudbyggnaden (inom nuvarande parkeringsplatsen) tillhör den östra delen. 8.1 Västra delen Inom den västra delen av fastigheten påträffas föroreningar, främst metaller, alifater, aromater och PAH, i halter över KM inom i princip hela den undersökta ytan. Var de olika föroreningarna förekommer och på vilka djup varierar över hela det undersökta området. De högsta halterna av föroreningar bedöms i första hand förekomma i fyllningsjorden och i den övre delen av underliggande torv. Metaller i halter överstigande KM och i vissa punkter även över MKM konstateras i ytliga prover (från 0,2 m djup ner till ca 1,5 m), varefter metallhalterna sjunker med provtagningsdjupet. I W4, W5 och W11 påträffas metaller i halter som är högre än KM i prover från 2,4-3,0 m djup. Under 3,0 m djup har metallhalter överstigande KM inte påvisats. I W1 bedöms förororeningsdjupet (d v s där föroreningar förekommer i halter över KM) vara ca 1,5-2 m. Föroreningen består i W1 av metaller (barium, bly, kadmium, koppar och kvicksilver). I grundvattnet i W1 förekommer bly i hög, dock strax över måttlig, halt samt nickel och zink i låga halter, enligt SGUs bedömningsgrunder. Blyhalter i grundvattnet i övriga provpunkter inom västra delen är låga. I norra delen av området mot Slottsgatan ligger tre underjordiska oljetankar som är tömda, rengjorda och sandfyllda, se avsnitt 4 (Provtagningsplan, Tabell 1). Här har, i punkterna W2 och W15, en punktkälla med höga halter av alifater och aromater påträffats. På 1,2-1,6 m djup överskrider halterna av flera alifater och aromater riktvärdena för MKM. Föroreningshalterna sjunker med djupet. I prover ner till 5 m djup noteras dock alifater >C16-C35 i halter över KM. Grundvattenprov från W2 visar på 16 Provtagning av jord i schakt för fjärrkyla, VVB Viak, februari 2000 SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 27

28 mycket hög konduktivitet och mycket hög halt av bensen samt på förekomst av PAH:er. Halten av PAH-H överstiger SPIs föreslagna riktvärde med avseende på skydd av dricksvatten. I W2 har förekomst av 1,1-dikloretan i en halt som är betydligt lägre än den holländska listans Target value påvisats. I övrigt har inga klorerade alifater påträffats i jorden eller grundvattnet inom den västra delen av fastigheten. Utförda provtagningar inom den västra delens innergård visar att föroreningsdjupet här varierar från 1-1,5 m i W7, W8 och W9 ner till 3 m i W6 och 4 m i W4 och W5. Föroreningarna består främst av metaller, alifater, aromater och PAH. I grundvattnet från W4 och W7 har PAH-M mätts i en halt precis över SPIs riktvärde avseende skydd av dricksvatten. PAH-H påvisades i halter över SPIs riktvärde för skydd av ytvatten. I W8 förekom endast låga halter av nickel samt barium överstigande det holländska Target value. Även i W11 har noterats förekomst av metaller över MKM samt bensen och alifater >C16-C35 i halter över KM. Halterna av bly, bensen och alifater >C16-C35 är högre än KM ner till 3 m djup. Provtagningspunkten ligger inte inom SAABs fastighet och det är osäkert om föroreningarna i denna punkt kan anses härröra från SAABs verksamhet. Analysresultaten ligger på ungefär samma nivå som i övriga punkter inom den västra delen. I grundvattnet från W11 förekom endast låga halter av metaller. De grundvattennivåer som uppmätts visar på en plan grundvattenyta och därmed inte heller på någon entydig spridning från SAABs verksamhet till W11. Avsikten är att de lägre byggnaderna inom den västra delen av fastigheten ska rivas. Det bedöms som troligt att förororeningar även förekommer under dessa byggnader. WSP har därför fortsättningsvis förutsatt att ungefär samma föroreningsutbredning som påvisats i provpunkterna inom den västra delen även gäller under byggnaderna. För att kontrollera om så är fallet och/eller om andra förhållanden råder, behöver kompletterande provtagningar utföras efter att byggnaderna har rivits. 8.2 Östra delen De föroreningar som påträffats inom den östra delen i halter över KM består huvudsakligen av metaller. I punkten S3 noterades vid undersökningen 2014 PAH-H i halt över KM på 0,2-0,6 m djup. Föroreningarna inom den östra delen av fastigheten är i huvudsak knutna till fyllningen ner till ungefär 2 m djup, utom i W14 där kvicksilver i halt över KM påträffas på djup ner till 3 m. Det är halterna av bly, koppar och kvicksilver som i flera punkter överskrider riktvärdena för KM. I en punkt överskrider halten av koppar även riktvärdet för MKM. I de västra punkterna närmast huvudbyggnaden påträffas inga föroreningar i halter över KM. Troligen har det genom åren utförts en del anläggningsarbeten här (bl.a. i samband med utbyggnad av ny reception och ledningsarbeten), varvid fyllnadsmaterialet sannolikt bytts ut. I den miljötekniska undersökningen som utfördes 2014 uppmättes konduktiviteten i grundvattnet till mellan 78,5 123 ms/m, vilket enligt SGUs bedömningsgrunder motsvarar hög konduktivitet. Konduktiviteten i W12, W13 och W14 mättes i oktober 2016 till 28-36,4 ms/m vilket enligt SGU motsvarar låg konduktivitet. De halter av metaller, inklusive arsenik, i grundvattnet som noterades 2014 är enligt SGU mycket låga till måttliga. Kvicksilver, krom och kadmium detekteras 2014 inte i grundvattnet. Grundvattenproverna från hösten 2016 bedöms vara opåverkade eller endast obetydligt påverkade av metaller. I W12 har dock halter av molybden och barium mätts i halter som är högre än det holländska s k Target value (bakgrundsvärde). Även i W14 överstiger bariumhalten Target value. Halter av cyanid-total i grundvattnet låg strax över detektionsgränsen Vid samma undersökning noterades MTBE, aromater >C8-C10 och PAH i en punkt vardera. I övrigt har inga organiska ämnen detekterats. Halterna av MTBE och aromater >C8-C10 var låga, medan halten av PAH-H i punkt M1 låg något över SPIs riktvärde för skydd av dricksvatten. Inga halter av ämnen inom grupperna klorbensener, klorfenoler, PCB och klorerade pesticider detekterades i grundvattnet 2014.

29 Livsmedelsverkets gränsvärden för när dricksvatten anses vara otjänligt överskrids inte. Inte heller har någon förekomst av klorerade alifater påvisats inom den östra delen, varken i jord eller i grundvatten. Även inom den östra delen är avsikten att riva de lägre byggnaderna. Det är även här troligt att föroreningar kan förekomma under byggnaderna. Liksom för den västra delen har antagits att utbredningen av föroreningar under byggnaderna är densamma som för provpunkterna i övrigt inom den östra delen. Kompletterande provtagningar behöver utföras efter att byggnaderna har rivits, för att kontrollera om detta antagande stämmer. 8.3 Inomhus Klorerade alifater har, förutom en parameter i låg halt i W2, inte påträffats i jord eller i grundvatten, utan endast i källarens och Timmerhusets inomhusluft. Det bedöms därför inte som troligt att dessa ämnen kommer från någon större källa under byggnaden, då källaren är utförd i vattentät betong och omges av trycket från det omgivande grundvattnet. Vid tiden för provtagningen pågick produktion i de aktuella lokalerna. Det bedöms därför mer troligt att de halter av klorerade alifater, främst tetraklormetan, som uppmätts i luften härrör från källor i lokalerna, t ex äldre utrustning, eventuella pumpgropar eller ventilationskanaler. WSP kan dock inte garantera att klorerade alifater inte förekommer under byggnaden. Om så är fallet, är det sannolikt utifrån de aktuella jordartsförhållandena och ämnenas egenskaper, att föroreningen har sjunkit ner till mycket djupt liggande jordlager. Vare sig i Skanskas (2014) eller WSPs (2016) geotekniska undersökningar har berg påträffats, trots borrningar/sonderingar ner till drygt 30 m u my. 9 Riskbedömning 9.1 Förenklad riskbedömning enligt MIFO En förenklad riskbedömning beträffande föroreningssituationen i grundvattnet och marken, enligt MIFO-metodiken beskriven i Naturvårdsverkets rapport 4918, redovisas i Bilaga 4, där även reviderade MIFO-blanketter bilagts. I den förenklade riskbedömningen har även uppgifter från tidigare utförd undersökning beaktats, se rapport Översiktlig miljöteknisk markundersökning, del av kv Domherren, WSP Den förenklade riskbedömningen har resulterat i att fastigheten bedöms höra till riskklass 2, Stor risk. Med utgångspunkt från den förenklade riskbedömningen har konstaterats att det finns ett åtgärdsbehov på grund av föroreningssituationen. WSP har därför tagit fram en fördjupad riskbedömning tillsammans med platsspecifika riktvärden. Syftet är att närmare belysa åtgärdsbehovet, så att eventuella åtgärder kan optimeras med avseende på risker och miljönytta. 9.2 Fördjupad riskbedömning och platsspecifika riktvärden En fördjupad riskbedömning med platsspecifika riktvärden, enligt metodik och verktyg i Naturvårdsverkets rapporter 5976 och 5977, redovisas i Bilaga 5. I den fördjupade riskbedömningen har även uppgifter från tidigare utförd undersökning beaktats, se rapport Översiktlig miljöteknisk markundersökning, del av kv Domherren, WSP Den fördjupade riskbedömningen, som har delats i ett östra och ett västra delområde baserat på nuvarande och tidigare verksamhetsytor, redovisar övergripande och mätbara åtgärdsmål samt en konceptuell modell för att illustrera föroreningssituation, spridningsmekanismer, exponeringsvägar och skyddsobjekt. Med utgångspunkt från den konceptuella modellen har en beräkning av platsspecifika riktvärden gjorts. Utifrån föroreningssituationen har också representativa föroreningshalter inom området beräknats. Den representativa halten är den halt som bäst representerar SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 29

30 föroreningssituationen utan att risken underskattas. Representativa halter har sedan jämförts med platsspecifika riktvärden. Riskbedömningen visar att det inte går att utesluta att den generella föroreningssituationen i det västra delområdet innebär en hälsorisk om markanvändningen ändras till bostäder. Utöver den generella föroreningssituationen finns minst en punktförorening i områdets nordvästra del, bestående av oljeförorening med halter som indikerar att det kan föreligga olja i fri fas. Den fördjupade riskbedömningen har utmynnat i slutsatsen att föroreningssituationen behöver åtgärdas innan markanvändningen ändras, samt att olika åtgärdsalternativ bör belysas i en åtgärdsutredning/åtgärdsplan. Som mätbara åtgärdsmål föreslås att representativa halter ska underskrida platsspecifika riktvärden efter genomförd åtgärd. Åtgärdsbehovet bedöms störst i det västra delområdet, där flera ämnens representativa halter överskrider platsspecifika riktvärden. För det östra delområdet styrs åtgärdsbehovet av risken för inandning av kvicksilver i inomhusluft. Möjliga åtgärdsalternativ diskuteras och utifrån dessa har ett förslag till åtgärdsplan framtagits. För hela fastigheten gäller att föreslagna åtgärdsalternativ utgår från föreliggande detaljplaneförslag17., som innebär att källargarage anläggs under samtliga byggnader. Se vidare kap Åtgärdsplan Mot bakgrund av resultatet av genomförda undersökningar samt fördjupad riskbedömning och med hänsyn tagen till planerad byggnation enligt föreliggande detaljplaneförslag, föreslår WSP följande åtgärder uppdelat på västra respektive östra delen av fastigheten (illustreras i figur 4 nedan). Västra delen Östra delen Figur 4: Kv Domherren bedömd yta för åtgärd enligt skraffering (se även ritning G ). Grön färg avser gräsytor, grå färg grusad yta och orange färg asfalterad yta. 17 Detaljplan för Domherren 23 m.fl. - Planbeskrivning, Samrådshandling Dnr. 2015:308, Jönköpings kommun, Stadsbyggnadskontoret

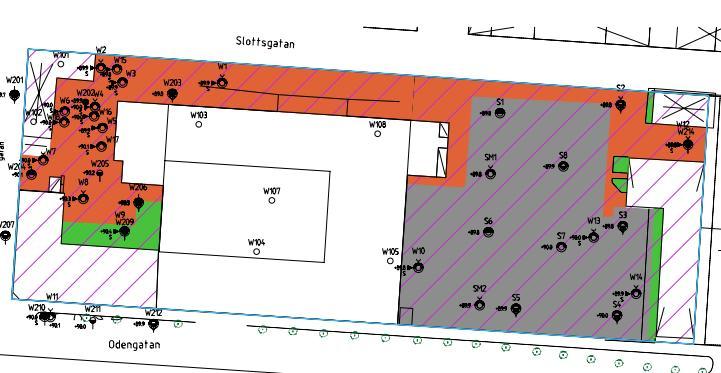

31 10.1 Västra delen Inom den västra delen bedöms hela ytan, inklusive ytan under de byggnader som saknar källare och som ska rivas, bli föremål för åtgärd (se skraffering i figur 4 ovan). Föroreningshalterna är högst i ytlig jord, som består av fyllnadsmaterial delvis övergående i torv och som förekommer ner till grundvattenytan. Åtgärder föreslås vidtas genom schaktning och borttagande av jordmassor som överskrider platsspecifika riktvärden ner till ca 1,5 m djup från nuvarande markyta, där definitionen av cirka innebär fyllnadsmassor delvis övergående i torv ned till grundvattenytan. Detta sker genom att jorden klassas med hjälp av provtagning i ett rutnät. Resultaten från provtagningen avgör sedan saneringsbehovet för varje ruta och behandlingsklass för uppschaktade jordmassor. Uppskattade volymer som omfattas av föreslagna åtgärder redovisas i tabell 11 nedan; observera dock att dessa kan förändras. Alla schaktarbeten föreslås ske samordnat med schaktning inför byggnation. Under nivån ca 1,5 m u my har den fördjupade riskbedömningen visat att exponeringsriskerna är mycket små även för eventuella framtida markarbeten och den biologiska aktiviteten i jorden är mycket liten samtidigt som föroreningshalterna är betydligt lägre. I norr mot Slottsgatan framför pannrummet ligger tre underjordiska oljetankar som uppges vara tömda, rengjorda och sandfyllda. Tankarna (och eventuella ledningar) bör i ett inledande åtgärdsskede grävas upp och marken under och runt dessa kontrolleras. Här har oljeförorening, eventuellt i fri fas, påträffats i punkten W2 som också föreslås omfattas av åtgärd enligt ovan. Här kan det även finnas behov av ytterligare åtgärder på djupare nivåer, vilket får avgöras i samband med miljökontroll vid uppgrävning. Asfalten innehåller PAH i halter överstigande riktvärden för MKM och ska därför tas bort och behandlas. Med hänsyn till att Trafikverkets riktvärde för när asfalt fritt får återvinnas i projekt inte överskrids, kan en fortsatt diskussion föras kring hur asfalt från området bäst behandlas. Tabell 11 Uppskattade volymer som omfattas av föreslagna åtgärder inom den västra delen Schaktdjup Uppskattad volym (m 3 ) Representativa halter 0-ca 1,5 m u my > Platsspecifika riktvärden Punktkälla vid W2, 0-ca 1,5 m u my 35 > Platsspecifika riktvärden Asfalt 90 > MKM 10.2 Östra delen Inom den östra delen bedöms hela ytan, inklusive ytan under de mindre byggnaderna på parkeringsplatsen som ska rivas, bli föremål för åtgärd (se skraffering i figur 4 ovan). Föroreningshalterna är generellt lägre än inom den västra delen men även här knutna till ytlig jord, bestående av fyllnadsmaterial som förekommer ner till grundvattenytan. Åtgärder föreslås även här vidtas genom schaktning och borttagande av jordmassor som överskrider platsspecifika riktvärden ner till cirka 1,5 m djup från nuvarande markyta, där definitionen av cirka innebär fyllnadsmassor ned till grundvattenytan. Detta sker genom att jorden klassas med hjälp av provtagning i ett rutnät. Resultaten från provtagningen avgör sedan saneringsbehovet för varje ruta och behandlingsklass för uppschaktade jordmassor. Uppskattade volymer som omfattas av föreslagna åtgärder redovisas i tabell 12 nedan; observera dock att dessa kan förändras. Alla schaktarbeten föreslås ske samordnat med schaktning inför byggnation. SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 31

32 Under nivån ca 1,5 m u my har den fördjupade riskbedömningen visat att exponeringsriskerna är mycket små även för eventuella framtida markarbeten och den biologiska aktiviteten i jorden är väldigt liten samtidigt som föroreningshalterna är betydligt lägre. Tabell 12. Uppskattade volymer som omfattas av föreslagna åtgärder inom den östra delen Schaktdjup Uppskattad volym (m 3 ) Representativa halter 0-ca 1,5 m u my > Platsspecifika riktvärden Asfalt 45 > MKM 10.3 Masshantering Bortgrävda förorenade massor ska hanteras enligt gällande regelverk, vilket bl a innebär att de schaktas och transporteras separat från rena massor. Förorenade massor ska transporteras till godkänd anläggning med tillstånd för behandling och omhändertagande. Transporter ska utföras av transportör med tillstånd att transportera denna typ av massor. Vid undersökningen har inga föroreningar påträffats i halter som motsvarar eller överstiger gränserna för farligt avfall. För behandling av förorenade massor av detta slag finns en anläggning med erforderliga tillstånd, på nära avstånd från Jönköping. Uppschaktade jordmassor måste sannolikt kortvarigt lagras på lämplig upplagsyta inom fastigheten i väntan på analysresultat och efterföljande klassificering samt borttransport. Det är av stor vikt att en sådan upplagsyta förses med skydd mot underliggande mark och är inhägnad och i övrigt utformad så att den inte innebär några olägenheter för människors hälsa eller miljön i närområdet. Olika transportzoner kan också med fördel upprättas, så att rena fordon inte kör i förorenad zon för att undvika spridningsrisk. Om jordmassor uppkommer, som efter klassificering bedöms kunna återvinnas i anläggningsarbeten, ska sådana frågor hanteras enligt Naturvårdsverkets riktlinjer i handbok 2010:1 Återvinning av avfall i anläggningsarbeten. Förfarandet styrs lämpligen upp i kommande anmälan om efterbehandling och kontrollprogram för miljökontroll Alternativa åtgärdsmetoder Vid sanering av föroreningar i mark överväger man vanligen alternativen att in situ-behandla jorden utan uppgrävning, att immobilisera föroreningen, dvs. förhindra vidare spridning av den, eller att gräva upp den förorenade jorden. För in situ-behandling krävs dock att jorden är homogen och att den inte innehåller för hög halt organiskt material för att behandling och återanvändning av jorden på plats ska kunna genomföras. Uppgrävda massor kan behandlas på plats (on-site sanering), t.ex. med jordtvätt, eller transporteras till en anläggning för behandling av förorenade massor (off-site sanering). För kv Domherren bedöms, utifrån förutsättningarna ovan, alternativa metoder som biologisk nedbrytning, jordtvätt etc. vara svåra att använda med gott resultat. Då de föroreningar som förekommer består av metaller och organiska ämnen (alifater, aromater och PAH) samt att fyllning och torv ska schaktas bort för planerad byggnation, bedöms urgrävning och borttransport av de förorenade massorna vara den lämpligaste åtgärdsmetoden i detta fall. Ett åtgärdsalternativ för den östra delen av fastigheten kan vara att en bestämmelse om gastäta byggnader införs i detaljplanen. Enligt den fördjupade riskbedömningen torde då ingen schaktåtgärd krävas Kompletterande undersökningar När de lägre och mindre byggnaderna inom fastigheten har rivits behöver kompletterande provtagningar utföras, för att kontrollera om den aktuella föroreningsutbredningen överensstämmer med den antagna. Detta innebär också att antalet analysresultat, och därmed även det statistiska underlaget, kommer att öka.

33 10.6 Administrativa åtgärder och miljökontroll I god tid (minst 2 månader) före åtgärder påbörjas, krävs att en anmälan avseende efterbehandling av förorenad jord lämnas in till kommunens miljökontor. I anmälan ska bl a skyddsåtgärder och miljökontroll under och efter genomförda arbeten beskrivas. I samband med åtgärderna kommer kontroller och provtagningar att behöva utföras enligt ett kontrollprogram som godkänts av kommunens miljökontor. Ytterligare provtagning utförs då i syfte att säkerställa avgränsning av åtgärder och dokumentera eventuella resthalter i marken, samt för att klassificera uppschaktade jordmassor. Avseende oljeförorening kan föroreningens utbredning avgränsas under schaktningen med hjälp av ett fältinstrument (PID) och slutkontroll med laboratorieanalyser. Om det blir aktuellt med åtgärder på djupare nivåer i det mindre området med oljeförorening, kan det bli aktuellt med länshållning av grundvatten. Vattnet som i så fall pumpas bort behöver då kontrolleras och sannolikt genomgå rening före det släpps till kommunens dagvattensystem. Provtagning av vatten i schaktgrop och av utgående vatten från en eventuell reningsanläggning ska ingå i miljökontrollen. Kontroll av uppfyllnad av de föreslagna mätbara åtgärdsmålen sker genom ny beräkning av representativa halter (UCLM95) inom fastigheten efter genomförd åtgärd. Vid den nya beräkningen kommer då dels de analysresultat som erhållits vid denna undersökning inom ej åtgärdade delar av fastigheten (dvs. på större djup än ca 1,5 m) att ingå, dels de analysresultat som erhålls vid miljökontroll efter genomförd åtgärd. Provtagning i syfte att klassificera uppschaktade jordmassor inför borttransport till behandlingsanläggning och/eller för eventuell återvinning i anläggningsarbeten ska också ingå i miljökontrollen. Efter att saneringen har avslutats ska en slutrapport sammanställas och redovisas till miljökontoret. I slutrapporten ska exempelvis resultaten från de under saneringen utförda provtagningarna och beräkningarna, kvarvarande resthalter i marken, mängd urgrävda och borttransporterade massor och vart massorna transporterats och behandlats/återvunnits redovisas. 11 Slutsatser och rekommendationer Den förenklade riskbedömningen enligt MIFO, se avsnitt 9.1 och Bilaga 4, har resulterat i att objektet bedöms höra till riskklass 2, Stor risk. För att kunna föreslå optimerade åtgärder har en fördjupad riskbedömning tillsammans med platsspecifika riktvärden framtagits. Den fördjupade riskbedömningens slutsats är att föroreningssituationen behöver åtgärdas innan markanvändningen ändras. WSP rekommenderar följande: Inom både den västra och östra delen av fastigheten vidtas åtgärder genom schaktning och borttagande av jordmassor som överskrider platsspecifika riktvärden ner till ca 1,5 m djup från nuvarande markyta, där definitionen av cirka innebär fyllnadsmassor delvis övergående i torv ned till grundvattenytan. Detta sker genom att jorden klassas med hjälp av provtagning i ett rutnät. Resultaten från provtagningen avgör sedan saneringsbehovet för varje ruta och behandlingsklass för uppschaktade jordmassor. Schaktarbeten föreslås ske samordnat med schaktning inför byggnation. Framför pannrummet mot Slottsgatan ligger tre underjordiska oljetankar som är tömda, rengjorda och sandfyllda. Tankarna (och eventuella ledningar) bör i ett inledande åtgärdsskede grävas upp och marken under och runt tankarna kontrolleras. Påträffad oljeförorening, som eventuellt föreligger i fri fas, i punkten W2 åtgärdas genom schaktning och borttagande av SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 33

34 jordmassor enligt ovan omfattning. Här kan det även finnas behov av ytterligare åtgärder på djupare nivåer, vilket får avgöras i samband med miljökontroll vid uppgrävning. Asfalten avlägsnas och transporteras till närmast belägen godkänd anläggning med tillstånd för behandling och omhändertagande. Uppschaktade förorenade jordmassor transporteras till närmast belägen godkänd anläggning med tillstånd för behandling och omhändertagande. För uppschaktade jordmassor som kortvarigt måste lagras i väntan på analysresultat och efterföljande klassificering samt borttransport, är det av stor vikt att lämpliga upplagsytor kan anordnas inom fastigheten. En sådan upplagsyta ska förses med skydd mot underliggande mark och vara inhägnad och i övrigt utformad så att den inte innebär några olägenheter för människors hälsa eller miljön i närområdet. Om jordmassor uppkommer, som efter klassificering bedöms kunna återvinnas i anläggningsarbeten, ska sådana frågor hanteras enligt Naturvårdsverkets riktlinjer i handbok 2010:1 Återvinning av avfall i anläggningsarbeten. Efter att de lägre och mindre byggnaderna inom fastigheten har rivits, behöver kompletterande undersökningar utföras under dessa. Detta för att kontrollera om antagen föroreningsutbredning stämmer eller om förhållandena är annorlunda under byggnaderna. Efter att produktionen har avslutats och utrustningen tagits bort, måste Timmerhuset och källaren i den stora industribyggnaden rensas från utrustning och rengöras. Därefter bör en ny provtagning göras på inomhusluften. Då ingen kontroll avseende förekomst av andra organiska ämnen i inomhusluft utförts, bör provtagningen, förutom klorerade alifater, även omfatta ytterligare organiska ämnen som t ex alifater och aromater. I god tid inför att åtgärder ska vidtas, upprättas en anmälan om efterbehandlingsåtgärd och ett kontrollprogram som insänds till Miljökontoret för godkännande. Riktlinjer för hanteringen av eventuella jordmassor som bedöms kunna återanvändas i anläggningsarbeten ska ingå i anmälan om efterbehandling och kontrollprogram för miljökontroll. Vid schaktning ska miljökontrollant vara närvarande för provtagning enligt godkänt kontrollprogram. Eventuellt länshållet grundvatten som behöver pumpas bort ska genomgå kontroll och eventuellt rening före det släpps till kommunens dagvattensystem. Riktlinjer för detta tas fram i anmälan om efterbehandlingsåtgärd och kontrollprogram för miljökontroll. 12 Referenser Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. Del av Kv Domherren 23, Jönköpings kommun - erings-pm/geoteknik upprättad av Skanska Sverige AB - Teknik och daterad Del av Kv Domherren 23, Jönköpings kommun - Geoteknisk undersökning, Markteknisk undersökningsrapport/geoteknik (MUR/Geo) upprättad av Skanska Sverige AB, Teknik i Göteborg och daterad Detaljplan för Domherren 23 m.fl. - Planbeskrivning, Samrådshandling Dnr. 2015:308, Jönköpings kommun, Stadsbyggnadskontoret. Historisk utredning av markföroreningar inom SAAB:s fastighet kv Domherren 10 i Jönköping, SAAB, inlämnad till Lst (diarienr: )

35 Livsmedelsverkets rekommendationer avseende PFAS i dricksvatten: Länsstyrelsen i Örebro län, Vägledning för tillsynsmyndigheter, Gamla handelsträdgårdar - inventering, undersökning och bedömning, (samarbete med SGI), rapport 2017:9 Naturvårdsverket, 1999: Metodik för inventering av förorenade områden. Bedömningsgrunder för miljökvalitet. Rapport Naturvårdsverket, 2007: Klorerade lösningsmedel, Rapport 5663 Naturvårdsverket, 2009 & 2016: Riktvärden för förorenad mark - Modellbeskrivning och vägledning. Rapport Naturvårdsverket, 2009: Riskbedömning av förorenade områden- En vägledning från förenklad till fördjupad riskbedömning. Rapport Naturvårdsverket 2010: Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 MIFO 1, SAAB, Domherren 23, f d Lindells vågfabrik, Id.nr MIFO 1, Trädgårdsföreningen, Id.nr Provtagning av jord i schakt för fjärrkyla, VVB Viak, februari Rijkswaterstaat Environment, Holland, Soil Remediation Circular, 2013 ( SGF, 2013: Fälthandbok Undersökning av förorenade områden, Rapport 2:2013 SGI, 2013: Miljötekniska undersökningar vid handelsträdgårdar Erfarenheter och rekommendationer SGI & Länsstyrelsen i Örebro län, 2017: Vägledning för tillsynsmyndigheter; Gamla handelsträdgårdar - inventering, undersökning och bedömning, Rapport 2017:9 SGI, 2015: Preliminära riktvärden för högfluorerade ämnen (PFAS) i mark och grundvatten, Publ. 21:2015 SGUs jordartskarta serie Ae nr 59. Svenska Petroleum Institutet (SPI), 2011: Efterbehandling av förorenade bensinstationer och dieselanläggningar Vägverket, 2004: Hantering av tjärhaltiga beläggningar. Publ. 2004:90 WSP, 2017: Nybyggnad av flerbostadshus, Kv Domherren 23 i Jönköping, Geoteknisk undersökning, erings-pm (Uppdrag nr ). SAAB Miljöteknisk markundersökning Domherren 23, Jönköpings kommun 35

36 Bilaga 1 Fältprotokoll jord Uppdragsnr: (4) analyserade prover Analyspaket: M13NV: Metaller ORGNV: alifater, aromater, BTEX, PAH CNFRI : Cyanid lättillgänglig (fri) CNTOT: Cyanid total CrVI: Cr 6+ TOC PFOS PCB7 Punkt nr Nivå Jordart Noteringar Lukt Provnivåuttag av prover PID Laboratorieanalyser m.u.my m.u.my ppm analyspaket W1 0,0-0,05 asfalt ,05-0,4 F/ sa, (gr) 0,05-0,4 2,1 0,4-1,0 F/ sa, mu, gr tegelrester 0,4-1,0 1,6 M13NV, CrVI, ORGNV, CNFRI, CNTOT, TOC M13NV, CrVI, ORGNV, CNFRI, 1,0-1,5 1,6 1,0-2,0 F/ sa, mu, (gr) CNTOT, TOC 1,5-2,0 1,5 2,0-2,9 Sa 2,0-2,5 1,3 2,9-3,0 musa inslag av växtdelar 2,5-3,0 1,1 3,0-4,0 T inslag av trärester 3,0-3,5 1,1 3,5-4,0 1,2 W2 0,0-0,05 asfalt ,05-0,5 1,6 0,05-1,0 1,0-2,0 2,0-3,0 3,0-4,0 W3 0,0-0,1 asfalt troligtvis tjärasfalt ,1-0,3 sagr tappat prov 0,3-1,0 (gr)sa tegelrester, svart skikt vid 0,6 1,0-2,7 T Sat 2,7-4,0 Sa F/ sa, mu, gr F/ sa, gr Sa inslag av trärester torvskikt vid 1,8 W4 0,0-0,05 asfalt ,05-0,3 F/ gr, sa tegelrester 0,3-2,0 F/ sa, mu inslag av trärester, svart skikt vid 1,2-1,3 inslag av trärester oljelukt 2,0-2,6 Sa inslag av trärester 2,0-2,6 5,8 2,6-4,0 Tsa tegelrester tegelrester vid 0,3-1,0 och trärester (bark) vid 1,5-2,0 inslag av trärester, sandskikt vid 3,9-4,0 oljjelukt 1,2-2,0 0,5-1,0 1,2 1,0-1,2 1,1 1,2-1,6 373 M13NV, ORGNV 1,6-2, ,0-2,5 63 2,5-3,0 84 3,0-3,5 6,7 M13NV, ORGNV 3,5-4,0 7,2 0,3-1,0 7,1 M13NV, ORGNV 1,0-1,5 2,4 M13NV, ORGNV 1,5-2,0 2,0 2,0-2,7 2,0 2,7-3,0 2,1 3,0-3,5 1,8 3,5-4,0 1,6 0,3-1,0 5,7 M13NV, ORGNV 1,0-1,5 5,7 1,5-2,0 4,5 2,6-3,0 6,3 M13NV, ORGNV 3,0-3,5 5,6 3,5-4,0 5,7 4,0-5,0 Tsa 4,0-5,0 5,4 W5 0,0-0,1 F/ gr, sa, mu ,1-0,5 4,7 0,1-1,3 F/ sa tegelrester, kabel 0,5-1,0 5,1 M13NV, ORGNV 1,0-1,3 6,0 1,3-2,0 musa 1,3-2,0 7,7 oljelukt svart skikt vid ca 2,5, 2,0-2,5 9,4 mellan 2,0-4,0 grsa delvis tappat prov vid 3,0-2,5-3,0 11,2 2,0-ca 3,20 3,20 3,0-4,0 9,7 M13NV, ORGNV

37 Bilaga 1 Fältprotokoll jord Uppdragsnr: (4) Punkt nr Nivå Jordart Noteringar Lukt Provnivåuttag av prover PID Laboratorieanalyser m.u.my m.u.my ppm analyspaket W6 0,0-0,05 asfalt troligtvis tjärasfalt 0,0-0,05 PAH ,05-0,2 makadam, tjära 0,2-1,0 F/ sa, mu, gr inslag av tegelrester (laserat) och plåtbit 1,0-1,8 mu(gr)sa liten tegelbit 1,5-2,0 8,1 1,8-2,2 (sa)t 2,0-2,2 7,8 2,2-3,0 T 2,2-3,0 8,1 3,0-4,0 (gr)sa inslag av växtdelar 3,0-3,5 5,5 3,5-4,0 6,8 W7 0,0-0,05 asfalt troligtvis tjärasfalt 0,0-0,05 4,0 0,2-0,5 9,9 M13NV, ORGNV 0,5-1,0 8,7 M13NV, ORGNV 1,0-1,5 7,5 0,05-1,0 F/ gr, sa ballast med tjära (klister) mellan 0,05-0,25, tegelrester, tappat prov 1,0-1,5 F/ sa, gr tegelrester 1,0-1,5 6,9 M13NV, ORGNV, TOC 1,5-1,8 Samu mullskikt vid 1,5-1,6 1,5-2,0 5,5 M13NV, ORGNV, TOC 1,8-2,6 T 2,0-2,6 4,6 2,6-3,0 5,5 2,6-4,0 Sa 3,0-3,5 4,7 3,5-4,0 4,8 W8 0,0-0,05 asfalt ,05-0,4 F/ gr, sa fiberduk vid 0,4 0,05-0,4 1,5 0,4-1,0 1,2 M13NV, ORGNV, PFOS 0,4-2,4 F/ sa, mu, gr 1,0-1,5 1,2 1,5-2,0 0,6 2,0-2,4 1,5 2,4-2,8 T 2,8-3,0 tsa 2,4-3,0 1,1 3,0-4,0 Sa delvis tappat prov (ej tillräckligt för att ta ut på 0,5 m) 3,0-4,0 1,9 M13NV, ORGNV, PFOS W9 0,0-0,4 musa 0,0-0,4 0,4 M13NV, ORGNV, TOC ,4-0,5 asfaltslager br 0,4-0,5 1,1 0,5-1,0 musa tegelrester 0,5-1,0 1,1 M13NV, ORGNV, TOC Stopp vid 1,20.u.my. pga betong som var ca 50 cm djup till 1,70. Vid sondering påträffades ytterligare ett betonglager på ca 50 cm vid 1,85-2,30 m.u.my. W10 yta Gr makadam ,0-0,4 grsa delvis tappat prov 0,0-0,4 9,2 0,4-1,4 (gr)sa 0,4-1,0 4,4 M13NV, PCB7, TOC 1,0-1,4 5,2 1,4-2,0 (mu)sat torvskikt vid 1,7-,8 1,4-2,0 6,8 M13NV, PCB7, TOC 2,0-2,7 T 2,0-2,7 6,0 2,7-4,0 Sa 2,7-3,0 6,3 3,0-4,0 3,0 W11 0,0-0,6 F/ sa, mu, gr 0,0-0, ,6-1,0 musa 0,6-1,0 M13NV, ORGNV, TOC 1,0-2,4 musat 1,0-1,5 M13NV, ORGNV, TOC torvskikt vid 1,5-1,6, 1,5-1,6 inslag av trärester vid 2,0-2,4 1,6-2,0 2,0-2,4 2,4-3,0 T inslag av trärester 2,4-3,0 M13NV, ORGNV, TOC 3,0-3,8 Sa inslag av växtdelar 3,0-3,5 3,5-3,8 3,8-4,0 tappat prov

38 Bilaga 1 Fältprotokoll jord Uppdragsnr: (4) Punkt nr Nivå Jordart Noteringar Lukt Provnivåuttag av prover PID Laboratorieanalyser m.u.my m.u.my ppm analyspaket W12 0,0-0,1 asfalt ,1-0,5 F/ sa, (gr) tegelrester 0,1-0,5 1,6 M13NV, ORGNV, TOC 0,5-1,0 F/ sa, mu, (gr) 0,5-1,0 1,4 1,0-1,5 (gr)sa 1,0-1,5 2,6 M13NV, ORGNV, TOC 1,5-2,6 T inslag av trärester 1,5-2,0 2,5 2,0-2,6 2,2 2,6-3,0 Sat torvskikt vid 2,9-3,0 2,6-3,0 2,9 3,0-4,0 Sa 3,0-3,5 4,2 3,5-4,0 3,5 W13 0,0-1,0 F/ sa, gr tegelrester, makadam ytligt 0,0-1,0 1,4 M13NV, ORGNV, TOC ,0-1,8 Samu mullskikt vid 1,4-1,5 1,0-1,5 1,7 1,5-2,0 3,9 M13NV, ORGNV, TOC 1,8-2,5 T 2,0-2,5 4,0 2,5-3,0 5,2 2,5-4,0 Sa 3,0-3,5 4,1 3,5-4,0 4,3 W14 0,0-0,4 F/ gr, sa fiberduk vid 0,4 0,0-0,4 2, ,4-1,4 F/ sa tegelrester 0,4-1,0 0,7 M13NV, ORGNV, TOC 1,4-1,6 F/ sa, mu 1,0-1,6 0,4 1,6-2,4 Tsa sandskikt vid ca 1,8 2,4-4,0 Sa Nedan anges fältanteckningar för utökad provtagning, borrhål W15-W18 W15 0,0-0,05 asfalt ,05-1,0 F/ sa, gr, (mu) tegelrester 1,6-2,0 1,8 2,0-2,4 1,2 2,4-3,0 2,4 3,0-3,5 1,2 3,5-4,0 1,3 1,0-2,2 F/ sa, (mu) 2,2-2,5 Sa 2,5-3,0 Tsa 3,0-4,0 T 4,0-4,5 sat 4,5-5,0 grsa 4,0-5,0 0 ORGNV 5,0-6,0 (gr)sa 5,0-6,0 0 ORGNV 6,0-7,0 stgrsa 6,0-7,0 0 7,0-9,0 Sa 7,0-8,0 0 8,0-9,0 0 W16 0,0-0,05 asfalt ,05-1,0 F/ sa, gr tegelrester 1,0-2,1 F/ sa, mu, (gr) tegelrester inslag av växtdelar vid 2,4-3,0 2,1-2,5 Sa 2,5-3,2 T 4,0-5,0 0 ORGNV 3,2-8,0 Sa 5,0-6,0 0 ORGNV 6,0-7,0 0 7,0-8,0 0 8,0-9,0 grsa 8,0-9,0 0 M13NV, ORGNV, TOC

39 Bilaga 1 Fältprotokoll jord Uppdragsnr: (4) Punkt nr Nivå Jordart Noteringar Lukt Provnivåuttag av prover PID Laboratorieanalyser m.u.my m.u.my ppm analyspaket W17 0,0-0,05 asfalt ,05-2,0 F/ sa, gr tegelrester 2,0-2,8 T 2,8-4,0 Sa 4,0-4,6 (gr)sa stört prov 4,6-5,4 sagr 4,0-5,0 0 ORGNV 5,4-5,6 Sa 5,6-6,0 grsa 6,0-10,0 Sa W18 0,0-0,05 asfalt ,05-1,0 F/ sa, gr, (mu) tegelrester 5,0-6,0 6,0-7,0 0 7,0-8,0 0 8,0-9,0 0 9,0-10,0 0 0 ORGNV 1,0-1,8 F/ sa, mu, (gr) tegelrester 1,8-2,8 T 2,8-4,0 Sa 4,0-6,0 (gr)sa 6,0-9,0 Sa 4,0-5,0 0 ORGNV 5,0-6,0 0 ORGNV 6,0-7,0 0 7,0-8,0 0 8,0-9,0 0

40

41 Bilaga 2A Analysresultat jord Uppdragsnr: SAAB Prov W1 W1 W1 W2 W2 W2 W3 W3 W4 W4 W4 W5 W5 W5 W6 W6 W6 W6 W7 W7 W8 W8 W9 Provtagningsdatum Jordart F/ sa, mu, gr F/ sa, mu (gr) musa F/ sa, gr T T (gr)sa Sat F/sa, mu Tsa Tsa F/ sa grsa grsa Asfalt F/sa, mu, gr F/sa, mu, gr T F/ sa, gr Samu och T fr 1,8 F/ sa, mu, gr Sa musa Provtagningsdjup m u my 0,4-1,0 1,0-1,5 2,5-3,0 1,2-1,6 3,0-3,5 3,5-4,0 0,3-1,0 1,0-1,5 0,3-1,0 2,6-3,0 3,5-4,0 0,5-1,0 2,5-3,0 3,0-4,0 0,2-0,5 0,5-1,0 2,2-3,0 1,0-1,5 1,5-2,0 0,4-1,0 3,0-4,0 0,0-0,4 Torrsubstans % 90,8 84,8 75,1 88,3 19,6 22,2 93,9 95,7 89,9 27,2 27,2 88,9 76,8 82,2 84,1 90, , ,3 79,4 91,7 Cyanid fri (lättillgänglig) <0,1 <0,1 Cyanid total 4,7 <0,1 Metaller Antimon, Sb 2,4 2 <1 <1 <1,4 4,1 <1 9,1 17 <1 <1 3,1 <1 18 4,1 <1,9 4,5 2,1 2,5 <1 <1 Arsenik, As 4,9 2,6 <2,5 <2,5 <2,5 6 <2,5 6,3 <2,5 7,2 3,8 3,5 <2,5 11 3,7 <4,1 3,5 <2,5 9,8 <2,5 <2,5 Barium, Ba Bly, Pb , ,2 10 Kadmium, Cd 1,4 <0,2 <0,2 <0,2 <0,2 0,72 0,21 0,94 <0,2 <0,2 0,32 2,5 0,73 0,94 0,31 <0,32 <0,2 <0,2 0,28 <0,2 <0,2 Kobolt, Co 4,3 3,9 2,1 1,8 1,1 6,4 1,7 4,9 1,9 2,6 2,4 4,3 1,9 8,3 4 0,86 4,6 2,1 6,6 0,79 2,7 Koppar, Cu ,8 10 Krom, Cr 9,1 4,1 3,8 3,2 3, ,7 4,3 12 4,5 11 4,6 17 8,2 3,4 8,1 2,9 7,4 2 5,2 Molybden, Mo 1,3 0,69 0,48 <0,4 2,8 1,4 <0,4 2,7 1,3 3 1,3 2,6 0,77 4 0,92 1,7 <0,4 1,6 2,1 <0,4 <0,4 Nickel, Ni 9,5 7,3 4,4 3, ,9 11 5,1 11 4,7 11 4,8 23 9,5 5,8 9,9 4, ,2 Vanadin, V 15 6,6 6,8 5,4 5,7 20 5,8 17 7, , ,1 16 6,3 25 2,2 8,7 Zink, Zn , Sexvärt krom, CrVI <0,29 <0,25 Kvicksilver 0,4 0,67 0,12 0,04 0,046 0,27 0,073 0,53 0,086 0,088 0,15 0,48 0,24 0,22 0,83 0,056 0,17 0,096 0,32 0,012 0,026 BTEX Bensen <0,003 <0,003 <0,003 <0,030 0,033 0,0031 <0,003 0,0078 0,0073 <0,003 <0,003 <0,003 <0,003 0,004 <0,003 <0,003 <0,003 <0,003 0,021 <0,003 <0,003 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 Xylener¹ <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0,11 <0,1 <0,1 TEX, Summa¹ <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 PCB PCB Summa 7 st (PCB7) PCB-28 Triklorbifenyl PCB-52 Tetraklorbifenyl PCB-101 Pentaklorbifenyl PCB-118 Pentaklorbifenyl PCB-138 Hexaklorbifenyl PCB-153 Hexaklorbifenyl PCB-180 Heptaklorbifenyl Petroleumprodukter/olja Alifater >C5-C8 <1,2 <1,2 4,6 <12 <2 <1,2 <1,2 <1,2 <12 1,9 <1,2 <1,2 <1,2 <1,2 <1,2 1,2 <1,2 <1,2 <1,2 <1,2 <1,2 Alifater >C8-C10 <2 <2 70 <20 <3 <2 <2 <2 <20 2 <2 <2 <2 <2 <2 2,9 <2 <2 <2 <2 <2 Alifater >C10-C12 <10 < <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 Alifater >C12-C16 <10 < <10 <10 <10 <10 <10 <10 <10 17 <10 <10 <10 <10 <10 <10 <10 <10 <10 Alifater >C16-C <10 35 Alifater >C5-C16¹ <10 < <10 <10 <10 <10 <20 <10 <10 17 <10 <10 <10 <10 <10 <10 <10 <10 <10 Aromater >C8-C10 <1 <1 170 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 Aromater >C10-C16 <1 <1 86 <1 <1 2,7 <1 <1 <1 <1 <1 <1 1,3 12 1,0 <1 <1 <1 1,3 <1 <1 Aromater >C16-C35 <1 <1 <1 <1 <1 4 <1 <1 <1 <1 1,3 1 4,4 16 1,1 <1 1,7 <1,00 <1 <1 <1 Polyaromatiska föreningar Acenaften <0,03 <0,03 0,17 <0,03 <0,03 0,092 <0,03 <0,03 0,032 <0,03 <0,03 <0,03 0,068 3,5 0,67 0,056 <0,03 0,059 <0,03 <0,03 <0,03 <0,03 Acenaftylen <0,03 <0,03 0,31 <0,03 <0,03 0,26 0,031 0,036 0,042 0,054 0,086 0,074 0,31 <1 1,1 0,11 0,03 0,11 <0,03 <0,03 <0,03 <0,03 Naftalen <0,03 <0,03 0,23 <0,03 <0,03 0,68 <0,03 0,047 0,13 0,038 <0,03 <0,03 <0, ,8 0,17 <0,03 <0,03 <0,03 0,13 <0,03 <0,03 PAH-L,summa¹ <0,03 <0,03 0,71 <0,03 <0,03 1 0,031 0,083 0,2 0,092 0,086 0,074 0, ,6 0,34 0,03 0,17 <0,03 0,13 <0,03 <0,03 Antracen <0,03 <0,03 <0,03 <0,03 <0,03 0,59 0,12 0,06 0,067 0,063 0,14 0,095 0,63 4,8 3,6 0,24 0,07 0,37 <0,03 0,061 <0,03 <0,03 Fenantren 0,067 <0,03 0,16 0,19 0,04 2,2 0,76 0,39 0,33 0,18 0,49 0,44 1, ,1 0,35 1,9 0,042 0,46 <0,03 <0,03 Fluoranten 0,22 <0,03 0,11 0,22 0,048 3,4 0,77 0,89 0,35 0,36 1,1 1,1 3,9 8,7 16 1,2 0,51 2 0,059 0,49 <0,03 0,036 Fluoren <0,03 <0,03 0,26 <0,03 <0,03 0,36 0,12 0,033 0,096 0,04 0,043 0,061 0,22 9,2 3,3 0,18 0,05 0,24 <0,03 0,032 <0,03 <0,03 Pyren 0,22 <0,03 0,083 0,32 <0,03 2,8 0,66 0,73 0,34 0,33 0,96 0,92 3,1 6,2 12 0,89 0,2 1,7 0,05 0,57 <0,03 0,038 PAH-M,summa¹ 0,51 <0,05 0,61 0,73 0,09 9,4 2,4 2,1 1,2 0,97 2,7 2,6 9, ,6 1,2 6,2 0,15 1,6 <0,05 0,074 Bens(a)antracen 0,09 <0,03 0,032 0,075 <0,03 1,7 0,29 0,38 0,17 0,2 0,58 0,39 2,1 3,4 6,9 0,52 0,24 0,92 <0,03 0,18 <0,03 <0,03 Bens(a)pyren 0,1 <0,03 <0,03 0,081 <0,03 1,2 0,18 0,35 0,13 0,15 0,45 0,39 1,5 1,6 4,9 0,39 0,13 0,58 <0,03 0,21 <0,03 <0,03 Bens(b)fluoranten 0,17 <0,03 0,036 0,12 0,035 1,7 0,28 0,5 0,18 0,21 0,58 0,54 2 <3 6,4 0,54 0,21 0,82 0,056 0,31 <0,03 0,044 Bens(k)fluoranten 0,051 <0,03 <0,03 0,053 <0,03 0,59 0,13 0,22 0,059 0,081 0,2 0,18 0,7 3,1 2,2 0,19 0,096 0,32 <0,03 0,13 <0,03 <0,03 Benso(ghi)perylen 0,11 <0,03 <0,03 0,054 <0,03 0,71 0,11 <0,03 0,093 0,092 0,3 0,28 0,76 <1 2,5 0,24 0,07 0,35 <0,03 0,21 <0,03 <0,03 Chrysen/Trifenylen 0,12 <0,03 0,037 0,093 <0,03 1,7 0,3 0,44 0,19 0,19 0,57 0,48 1,8 2,4 6,6 0,55 0,21 0,84 <0,03 0,22 <0,03 <0,03 Dibens(ah)antracen <0,03 <0,03 <0,03 <0,03 <0,03 0,23 <0,03 0,075 <0,03 <0,03 0,096 0,057 0,29 <1 0,84 0,065 <0,03 0,099 <0,03 0,032 <0,03 <0,03 Indeno(1,2,3-cd)pyren 0,087 <0,03 <0,03 <0,03 <0,03 0,6 0,091 0,19 0,076 0,074 0,26 0,22 0,79 <1 2,4 0,19 0,071 0,36 <0,03 0,15 <0,03 <0,03 PAH-H,summa¹ 0,73 <0,08 0,11 0,48 <0,08 8,4 1,4 2,2 0, ,5 9, ,7 1 4,3 <0,08 1,4 <0,08 <0,08 PAH,summa cancerogena¹ 0,62 <0,2 <0,2 0,42 <0,2 7,7 1,3 2,2 0,81 0,91 2,7 2,3 9, ,4 0,96 3,9 <0,2 1,2 <0,2 <0,2 PAH,summa övriga¹ 0,62 <0,3 1,3 0,78 <0,3 11 2,6 2,2 1,5 1,2 3, ,2 1,3 6,7 <0,3 2 <0,3 <0,3 PAH, summa 16 st 100 PFAS Perfluoroktansyra (PFOA) ug/kg TS <5 <2 Perfluoroktansulfonat (PFOS) <5 <2 TOC % av TS 0, ,9 Halter över Naturvårdsverkets nivåer för MRR (mindre än ringa risk) markeras med understruken kursiv stil. (Naturvårdsverket Handbok 2010:1) Halter över Naturvårdsverkets generella riktvärden för KM markeras med orange färg. (Naturvårdsverket Rapport 5976) Halter över Naturvårdsverkets generella riktvärden för MKM markeras med röd färg. (Naturvårdsverket Rapport 5976) Halter över Avfall Sveriges haltgränser för FA markeras med understruken fet kursiv stil. (Avfall Sverige Rapport 2007:01) ¹) Beräknad Utökade analyser på sparade prover Utökade analyser på sparade prover Sida 1 av 3

42 Bilaga 2A Analysresultat jord Uppdragsnr: SAAB Prov Provtagningsdatum Jordart Provtagningsdjup m u my W9 W10 W10 W11 W11 W11 W11 W12 W12 W12 W13 W13 W13 W14 W14 W14 W14 W14 W15 W15 W16 W musa (gr)sa (mu)sat musa musat T Sa F/ sa, (gr) (gr)sa Sat F/ sa, gr Samu Samu och T fr 1,8 F/ sa F/ sa, mu Tsa Tsa Sa sat och grsa fr 4,5 (gr)sa Sa Sa 0,5-1,0 0,4-1,0 1,4-2,0 0,6-1,0 1,0-1,5 2,4-3,0 3,0-3,8 0,1-0,5 1,0-1,5 2,6-3,0 0,0-1,0 1,0-1,5 1,5-2,0 0,4-1,0 1,0-1,6 1,6-2,0 2,0-2,4 3,0-3,5 4,0-5,0 5,0-6,0 4,0-5,0 5,0-6,0 Torrsubstans % 94,2 94,3 81,9 87,2 84,3 21,1 80,1 93,7 81,1 76,9 94,3 86,9 88,9 95,4 86,8 65,2 28,9 81,1 53,6 78,6 83,4 83,4 Cyanid fri (lättillgänglig) Cyanid total Metaller Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo Nickel, Ni Vanadin, V Zink, Zn Sexvärt krom, CrVI Kvicksilver BTEX Bensen Toluen Etylbensen Xylener¹ TEX, Summa¹ PCB PCB Summa 7 st (PCB7) PCB-28 Triklorbifenyl PCB-52 Tetraklorbifenyl PCB-101 Pentaklorbifenyl PCB-118 Pentaklorbifenyl PCB-138 Hexaklorbifenyl PCB-153 Hexaklorbifenyl PCB-180 Heptaklorbifenyl Petroleumprodukter/olja Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 Alifater >C5-C16¹ Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Polyaromatiska föreningar Acenaften Acenaftylen Naftalen PAH-L,summa¹ Antracen Fenantren Fluoranten Fluoren Pyren PAH-M,summa¹ Bens(a)antracen Bens(a)pyren Bens(b)fluoranten Bens(k)fluoranten Benso(ghi)perylen Chrysen/Trifenylen Dibens(ah)antracen Indeno(1,2,3-cd)pyren PAH-H,summa¹ PAH,summa cancerogena¹ PAH,summa övriga¹ PAH, summa 16 st PFAS Perfluoroktansyra (PFOA) Perfluoroktansulfonat (PFOS) TOC ug/kg TS % av TS 2,3 1,1 1,1 <2,0 <1 1,1 2,7 <1 <1 2 1,0 <1 <1 3 <1 <1 4,8 3,7 <2,5 <2,5 <2,5 5,2 2,6 <2,5 2,5 2,6 <2,5 <2,5 <2,5 2,9 <2,5 <2, , , , , < , <2 0,9 0,42 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 4,9 4,9 3,8 0,67 0,52 3,1 3,1 0,56 4,1 2,4 2 1,8 2,3 2,3 1,4 0, < , ,5 8,2 9,8 5,2 4,2 1,2 11 4,4 1,1 7,8 4,2 2, ,6 5,4 1,1 1,1 <0,4 <0,4 2,5 <0,4 0,41 0,58 <0,4 0,57 <0,4 <0,4 0,41 0,63 1,5 2,4 <0,4 13 8,2 8,2 5,9 1,2 6 6,9 1,1 6,5 5,8 3 3,9 5,6 7,2 7,2 1,4 20 9,6 8,3 5,5 1,9 8, ,9 5,6 7,9 8,2 6,6 1, ,1 5, , ,4 0,17 2,8 0,74 0,041 <0,01 0,37 0,21 <0,01 0,55 0,18 <0,01 1,1 0,42 0,44 0,28 <0,01 <0,003 <0,003 <0,003 0,012 0,023 0,012 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,002 <0,002 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <0,001 <1,2 <1,2 <1,2 <1,2 <1,2 <12 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <2 <2 <2 <2 <2 <20 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <2 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 < < <10 <10 26 <10 34 <10 <10 < <10 11 <10 <10 <10 <10 <10 <10 <20 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1,00 <1 <1 <1 <1 <1 <1 <1 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,04 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,039 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,04 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,08 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,039 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,031 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,038 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,04 <0,03 <0,03 0,22 0,03 0,048 0,14 <0,03 0,056 <0,03 0,26 0,035 <0,03 <0,03 <0,03 <0,03 0,05 <0,03 0,15 0,25 0,13 0,11 0,62 0,12 0,069 0,41 <0,03 0,041 <0,03 0,53 0,057 0,19 <0,03 <0,03 0,082 0,13 0,049 0,15 0,26 0,1 0,083 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,035 <0,03 <0,03 0,57 0,1 0,057 0,34 <0,03 0,044 <0,03 0,46 0,052 0,18 <0,03 <0,03 0,13 0,15 0,059 0,12 0,24 0,088 0,072 1,4 0,25 0,17 0,89 <0,05 0,14 <0,05 1,3 0,14 0,41 <0,05 <0,05 0,21 0,33 0,11 0,42 0,83 0,32 0,27 0,23 0,067 <0,03 0,094 <0,03 <0,03 <0,03 0,14 <0,03 0,065 <0,03 <0,03 0,039 0,045 <0,03 0,059 0,12 0,038 0,033 0,26 0,078 <0,03 0,14 <0,03 <0,03 <0,03 0,17 <0,03 0,049 <0,03 <0,03 <0,03 0,031 <0,03 0,047 0,088 <0,03 <0,03 0,37 0,13 0,035 0,26 <0,03 <0,03 <0,03 0,3 0,06 0,11 <0,03 <0,03 0,06 0,07 0,054 0,066 0,12 0,038 0,032 0,12 0,041 <0,03 0,079 <0,03 <0,03 <0,03 0,12 <0,03 0,052 <0,03 <0,03 <0,03 0,034 <0,03 <0,03 0,049 <0,03 <0,03 0,21 0,07 <0,03 0,13 <0,03 <0,03 <0,03 0,17 0,035 0,067 <0,03 <0,03 0,036 0,042 0,033 0,033 0,052 <0,03 <0,03 0,23 0,093 <0,03 0,13 <0,03 <0,03 <0,03 0,22 0,045 0,094 <0,03 <0,03 0,032 0,057 0,033 0,071 0,1 0,043 0,036 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,17 0,059 <0,03 0,11 <0,03 <0,03 <0,03 0,13 <0,03 0,053 <0,03 <0,03 0,03 0,036 <0,03 <0,03 0,046 <0,03 <0,03 1,6 0,54 <0,08 0,94 <0,08 <0,08 <0,08 1,3 0,14 0,49 <0,08 <0,08 0,2 0,32 0,12 0,28 0,58 0,12 0,1 1,4 0,47 <0,2 0,81 <0,2 <0,2 <0,2 1,1 <0,2 0,42 <0,2 <0,2 <0,2 0,27 <0,2 0,24 0,52 <0,2 <0,2 1,7 0,32 <0,3 1 <0,3 <0,3 <0,3 1,5 <0,3 0,48 <0,3 <0,3 <0,3 0,37 <0,3 0,45 0,88 0,32 <0,3 1,7 0,44 6,4 1,9 2,5 40 0,91 3,1 0,88 1,5 1,1 0,34 3,6 Sida 2 av 3

43 Bilaga 2A Analysresultat jord Uppdragsnr: SAAB Prov Provtagningsdatum Jordart Provtagningsdjup m u my W17 W17 W18 W18 W (gr)sa och sagr fr 4,6 sagr och grsa fr 5,6 (gr)sa (gr)sa Sa 4,0-5,0 5,0-6,0 4,0-5,0 5,0-6,0 6,0-7,0 Mindre än ringa risk Rikt-/gränsvärde KM MKM FA Torrsubstans % 85,3 83,3 82, ,4 Cyanid fri (lättillgänglig) Cyanid total Metaller Antimon, Sb Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Molybden, Mo Nickel, Ni Vanadin, V Zink, Zn Sexvärt krom, CrVI Kvicksilver BTEX Bensen Toluen Etylbensen Xylener¹ TEX, Summa¹ PCB PCB Summa 7 st (PCB7) PCB-28 Triklorbifenyl PCB-52 Tetraklorbifenyl PCB-101 Pentaklorbifenyl PCB-118 Pentaklorbifenyl PCB-138 Hexaklorbifenyl PCB-153 Hexaklorbifenyl PCB-180 Heptaklorbifenyl Petroleumprodukter/olja Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 Alifater >C5-C16¹ Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Polyaromatiska föreningar Acenaften Acenaftylen Naftalen PAH-L,summa¹ Antracen Fenantren Fluoranten Fluoren Pyren PAH-M,summa¹ Bens(a)antracen Bens(a)pyren Bens(b)fluoranten Bens(k)fluoranten Benso(ghi)perylen Chrysen/Trifenylen Dibens(ah)antracen Indeno(1,2,3-cd)pyren PAH-H,summa¹ PAH,summa cancerogena¹ PAH,summa övriga¹ PAH, summa 16 st PFAS Perfluoroktansyra (PFOA) Perfluoroktansulfonat (PFOS) TOC ug/kg TS % av TS 0,4 1, ,2 0, ,1 0,25 2, <0,003 <0,003 <0,003 <0,003 <0,003 0,012 0,04 <0,1 <0,1 <0,1 <0,1 <0, <0,1 <0,1 <0,1 <0,1 <0, <0,1 <0,1 <0,1 <0,1 <0, <0,15 <0,15 <0,15 <0,15 <0, ,008 0,2 10 <1,2 <1,2 <1,2 <1,2 <1, <2 <2 <2 <2 < <10 <10 <10 <10 < <10 <10 <10 <10 < < < <10 <10 <10 <10 < <1 <1 <1 <1 < <1 <1 <1 <1 < <1 <1 <1 <1 < <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 0,046 <0,03 <0,03 <0,03 <0,03 <0,03 <0, <0,03 <0,03 <0,03 0,046 <0,03 0, <0,03 <0,03 <0,03 0,11 <0,03 0,14 0,086 0,049 0,50 0,035 0,17 0,097 0,11 0,84 0,087 <0,03 <0,03 <0,03 0,058 <0,03 0,16 0,093 0,11 0,77 0,063 0,5 0,28 0,27 2,3 0,19 2 3,5 20 0,078 0,05 0,043 0,4 0,033 0,055 0,035 <0,03 0,28 <0,03 0,075 0,046 0,043 0,37 0,043 0,036 <0,03 <0,03 0,16 <0,03 0,035 <0,03 <0,03 0,15 <0,03 0,079 0,045 0,044 0,34 0,036 <0,03 <0,03 <0,03 0,048 <0,03 <0,03 <0,03 <0,03 0,14 <0,03 0,36 0,18 0,13 1,9 0,11 0, ,32 <0,2 <0,2 1,7 <0, ,54 <0,3 <0,3 2,5 <0, Sida 3 av 3

44 Bilaga 2B Analysresultat grundvatten Uppdragsnr: SAAB SGU 1) LVFS 4) Holländska listan 2) SPI 3) Prov W1 W2 W4 W7 W8 W10 W11 W12 W13 W14 Datum Bakgrundsh alter opåverkat, ytliga jordgrundvat tnet 1: mycket låg halt, ingen el obetydlig påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Dricksvatten, otjänligt Target value Intervention value Dricksvatten Ångor i byggnader Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker Konduktivitet ms/m 62, ,6 66,1 36, ,5 < > ph 7,1 7 6,9 6,8 7,2 7,2 7,1 >8,5 7,5 6,5 5,5 <5,5 Metaller Antimon, Sb μg/l 0,58 0,25 0,21 0,25 0,53 0,32 0,33 0,37 0, Arsenik, As μg/l 0,32 0,54 0,22 0,33 0,22 0,86 0,37 0,2 0,11 0,12 < > Barium, Ba μg/l Bly, Pb μg/l 3,8 0,14 0,21 0,4 0,14 0,88 0,081 0,2 0,38 0,03 <0, > Kadmium, Ca μg/l 0,019 <0,01 <0,01 <0,01 <0,01 <0,01 0,017 <0,01 <0,01 <0,1 0,5 1 5 >5 5 0,4 6 Kobolt, Co μg/l 0,24 0,22 0,22 0,20 0,10 1,60 0,06 0,08 0,048 0, Koppar, Cu μg/l 6,6 0,41 0,47 0,4 0,88 1,2 0,75 1 0,75 0,88 < > Krom, Cr μg/l 0,87 0,15 0,2 0,18 0,22 0,18 0,15 0,29 0,28 0,19 <0, > Molybden, Mo μg/l 1,5 0,4 0,67 1,2 3,1 1,7 14 1,2 1, Nickel, Ni μg/l 1,4 0,39 0,4 0,35 0,56 1,1 0,31 0,4 0,21 0,38 <0, > Vanadin, V μg/l 1,2 0,15 1,2 0,18 0,058 0,28 0,26 0,53 0,42 0,22 - Zink, Zn μg/l 9,5 3,8 3,8 1,6 3,5 9,9 3,1 3,2 4,6 4,3 < > Krom sexvärd, Cr6+ μg/l <0,02 - Kvicksilver, Hg μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0,00038 <0,01 0,01 0,05 1 >1 1 0,05 0,3 Cyanider Cyanid fri, CN (lättillgänglig) μg/l <0, Cyanid tot, CN mg/l <0,01 50 BTEX Bensen μg/l <0,1 10 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,02 0,1 0,2 1 >1 1 0,2 30 0, Toluen μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 < Etylbensen μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 < Xylener μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 <1-0, TEX, Summa μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 - Petroleumprodukter/Olja Alifater >C5-C8 μg/l <10 <10 <10 <10 <10 <10 <10 <10 <10 < Alifater >C8-C10 μg/l <10 35 <10 <10 <10 <10 <10 <10 <10 < Alifater >C10-C12 μg/l <10 24 <10 <10 <10 <10 <10 <10 <10 < Alifater >C12-C16 μg/l <10 34 <10 <10 <10 <10 <10 <10 <10 < Alifater >C16-C35 μg/l <10 <10 <10 <10 <10 <10 <10 <10 <10 < Alifater summa >C5-C35 μg/l <10 93 <10 <10 <10 <10 <10 <10 <10 <10 - Aromater >C8-C10 μg/l <10 47 <10 <10 <10 <10 <10 <10 <10 < Aromater >C10-C16 μg/l <10 <10 <10 <10 <10 <10 <10 <10 <10 < Aromater summa C8-C16 μg/l <10 50 <10 <10 <10 <10 <10 <10 <10 <10 - Aromater s:a C8-C16 ink BTEX µg/l <10 60 <10 <10 <10 <10 <10 <10 <10 <10 - Aromater >C16-C35 μg/l <2 <2 <2 <2 <2 <2 <2 <2 <2 < PAH (Polyaromatiska föreningar) Acenaftylen μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Acenaften μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Naftalen μg/l <0,1 0,16 0,36 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,01 70 PAH-L,summa μg/l <0,1 0,16 0,36 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Antracen μg/l <0,1 <0,1 0,15 0,11 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0, Fenantren μg/l <0,1 0,12 0,32 0,26 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,003 5 Fluoranten μg/l <0,1 0,27 0,82 0,37 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,003 1 Fluoren μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Pyren μg/l <0,1 0,24 0,78 0,32 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - PAH-M,summa μg/l <0,2 0,63 2,1 1,1 <0,2 <0,2 <0,2 <0,2 <0,2 <0, Benso(a)antracen μg/l <0,1 0,13 0,5 0,2 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,0001 0,5 Benso(a)pyren μg/l <0,1 <0,1 0,4 0,13 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,001 0,001 0,002 0,01 >0,01 0,01 0,0005 0,05 Benso(b)fluoranten μg/l <0,1 0,15 0,61 0,22 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Benso(k)fluoranten μg/l <0,1 <0,1 0,21 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,0004 0,05 Benso(ghi)perylen μg/l <0,1 <0,1 0,23 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Chrysen/Trifenylen μg/l <0,1 0,12 0,41 0,2 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,003 0,2 Dibenso(a,h)antracen μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 - Indeno(1,2,3-cd)pyren μg/l <0,1 <0,1 0,17 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1-0,0004 0,05 PAH-H,summa μg/l <0,1 0,5 2,5 0,75 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3-0, ,5 3 PAH,summa cancerogena μg/l <0,1 <1 2,3 <1 <1 <1 <1 <1 <1 <1 - PAH,summa övriga μg/l <0,3 <1 2,7 1,1 <1 <1 <1 <1 <1 <1 - Sida 1 av 2

45 Bilaga 2B Analysresultat grundvatten Uppdragsnr: SAAB SGU 1) LVFS 4) Holländska listan 2) SPI 3) Prov W1 W2 W4 W7 W8 W10 W11 W12 W13 W14 Datum Bakgrundsh alter opåverkat, ytliga jordgrundvat tnet 1: mycket låg halt, ingen el obetydlig påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Dricksvatten, otjänligt Target value Intervention value Dricksvatten Ångor i byggnader Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker PFAS Fluortelomersulfo, (6:2 FTS) ng/l <2 Perfluorbutansyra (PFBA) ng/l <11 Perfluorpentansyra (PFPeA) ng/l <2 Perfluorhexansyra (PFHxA) ng/l <2 Perfluorheptansyra (PFHpA) ng/l <2 Perfluoroktansyra (PFOA) ng/l <1 Perfluornonansyra (PFNA) ng/l <2 Perfluordekansyra (PFDA) ng/l <2 Perfluorundekansyra (PFUnA) ng/l <2 Perfluordodekansyra (PFDoA) ng/l <2 Perfluorbutansulfonat (PFBS) ng/l <2 Perfluorhexansulfonat(PFHxS) ng/l <2 Perfluorheptansulfon,(PFHpS) ng/l <2 Perfluoroktansulfonat (PFOS) ng/l <2 Perfluoroktansulfonami,PFOSA ng/l <4 Summa 11 st PFAA ng/l <15 Klorerade alifater Diklormetan μg/l <2 <2 <2 <2 <2 <2 <2 <2 <2 0, ,1-dikloretan μg/l <0,1 1,01 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, ,2-dikloretan μg/l <0,5 <0,5 <0,5 <0,5 <0,5 <0,5 <0,5 <0,5 <0,5 <0,02 0,1 0,5 3 > Trans-1,2-dikloreten μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0,01 20 Cis-1,2-dokloreten μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0, ,2-diklorpropan μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 Triklormetan μg/l <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0,3 <0, Tetraklormetan (koltetraklorid) μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0, ,1,1-trikloretan μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0, ,1,2-trikloretan μg/l <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0, Trikloreten μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Tetrakloreten μg/l <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 10 0,01 40 Vinylklorid μg/l <1 <1 <1 <1 <1 <1 <1 <1 <1 0,5 0,01 5 1,1-dikloreten μg/l <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 0, ) Halter över SGU:s nivåer för avsteg från bakgrundshalter markeras med rosa. (SGU 2013:1) 2) Halter över Holländska listans riktvärden för Target value och Intervention value markeras med grön respektive gul färg. (Soil Remediation Cicular 2013) 3) Halter över SPI:s branschspecifika riktvärden för markeras med orange. (SPI, Efterbehandling av förorenade bensinstationer och dieselanläggningar, 2011) Livsmedelsverkets föreskrifter om dricksvatten SLVFS 2001:30 Sida 2 av 2

46 Bilaga 2C Analysresultat luft Uppdragsnr SAAB Prov W108 W105 W104 W107 W103 W101 W102 Riktvärden NGV 1) Lågriskvärde RfC/Risk inh 2) Tid-ca 10 dagar min Klorerade alifater 1,1-dikloreten mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0, diklormetan mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 0, ,05 trans-1,2-dikloreten mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 cis-1,2-dikloreten mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 triklormetan mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0, ,14 1,2-dikloretan mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0, ,0036 1,1,1-trikloretan mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 0, ,8 tetraklormetan (koltetraklorid) mg/m 3 0, , , , , , , ,0061 trikloreten mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 0, ,023 tetrakloreten mg/m 3 <0,0002 <0,0002 0,00023 <0,0002 <0,0002 <0,0002 <0, ,2 1,2-diklorpropan mg/m 3 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 <0,0002 1) Nivågränsvärde dvs gränsvärde för exponering under en arbetsdag, AFS 2015:7. Högsta godtagbara genomsnittshalt under en arbetsdag. 2) Lågriskvärde Finns i NVV 5976, tabell A3.4. Dessa lågrisknivåer motsvarar en halt vilken anses ofarlig för människor att andas in kontinuerligt under en hel livslängd (80 år). RfC Risk inh Kroniskt lågriskvärde Cancerogent lågriskvärde

47 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 90.8 ±9.08 % SS-EN ISO :2009 Antimon, Sb 2.4 ±0.48 SS-EN ISO :2009 Arsenik, As 4.9 ±0.98 SS-EN ISO :2009 Barium, Ba 220 ±44 SS-EN ISO :2009 Bly, Pb 120 ±24 SS-EN ISO :2009 Kadmium, Cd 1.4 ±0.28 SS-EN ISO :2009 Kobolt, Co 4.3 ±0.86 SS-EN ISO :2009 Koppar, Cu 56 ±11 SS-EN ISO :2009 Krom, Cr 9.1 ±1.8 SS-ISO :2004 Kvicksilver, Hg 0.40 ±0.10 SS-EN ISO :2009 Molybden, Mo 1.3 ±0.26 SS-EN ISO :2009 Nickel, Ni 9.5 ±1.9 SS-EN ISO :2009 Vanadin, V 15 ±3.0 SS-EN ISO :2009 Zink, Zn 160 ±40 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 13 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

48 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ±0.013 GC-MS, egen metod Fluoranten 0.22 ±0.044 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.22 ±0.044 Beräknad PAH-M,summa 0.51 GC-MS, egen metod Benso(a)antracen ±0.018 GC-MS, egen metod Benso(a)pyren 0.10 ±0.020 GC-MS, egen metod Benso(b)fluoranten 0.17 ±0.034 GC-MS, egen metod Benso(k)fluoranten ±0.010 GC-MS, egen metod Benso(ghi)perylen 0.11 ±0.022 GC-MS, egen metod Chrysen/Trifenylen 0.12 ±0.024 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.017 Beräknad PAH-H,summa 0.73 Beräknad PAH,summa cancerogena 0.62 Beräknad PAH,summa övriga 0.62 SS-EN 15936:2012 TOC 0.96 ±0.29 % av TS Std.Met Cr, 1992 (*) Krom sexvärd, Cr6+ <0.29 SS-EN ISO 17380:2013 Cyanid fri, CN <1 ±0.45 SS-EN ISO 17380:2013 Cyanid tot, CN 4.7 ±1.6 (*) :Metod ej ackrediterad av Swedac Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

49 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.8 ±8.48 % SS-EN ISO :2009 Antimon, Sb 2.0 ±0.40 SS-EN ISO :2009 Arsenik, As 2.6 ±0.75 SS-EN ISO :2009 Barium, Ba 87 ±17 SS-EN ISO :2009 Bly, Pb 110 ±22 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.9 ±0.78 SS-EN ISO :2009 Koppar, Cu 160 ±32 SS-EN ISO :2009 Krom, Cr 4.1 ±0.82 SS-ISO :2004 Kvicksilver, Hg 0.67 ±0.17 SS-EN ISO :2009 Molybden, Mo 0.69 ±0.14 SS-EN ISO :2009 Nickel, Ni 7.3 ±1.5 SS-EN ISO :2009 Vanadin, V 6.6 ±1.3 SS-EN ISO :2009 Zink, Zn 65 ±16 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 18 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

50 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN 15936:2012 TOC 2.0 ±0.60 % av TS Std.Met Cr, 1992 (*) Krom sexvärd, Cr6+ <0.25 SS-EN ISO 17380:2013 Cyanid fri, CN <1 ±0.45 SS-EN ISO 17380:2013 Cyanid tot, CN <1 ±0.45 (*) :Metod ej ackrediterad av Swedac Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

51 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 88.3 ±8.83 % SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 26 ±5.2 SS-EN ISO :2009 Bly, Pb 22 ±4.4 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 1.8 ±0.36 SS-EN ISO :2009 Koppar, Cu 22 ±4.4 SS-EN ISO :2009 Krom, Cr 3.2 ±0.64 SS-ISO :2004 Kvicksilver, Hg ±0.010 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 3.8 ±0.76 SS-EN ISO :2009 Vanadin, V 5.4 ±1.1 SS-EN ISO :2009 Zink, Zn 24 ±6.0 SS-EN ISO 22155:2016 mod Alifater >C5-C8 4.6 ±0.92 SS-EN ISO 22155:2016 mod Alifater >C8-C10 70 ±14 GC-MS, egen metod Alifater >C10-C ±240 GC-MS, egen metod Alifater >C12-C ±340 Beräknad Alifater summa >C5-C GC-MS, egen metod Alifater >C16-C ±48 GC-MS, egen metod Aromater >C8-C ±34 GC-MS, egen metod Aromater >C10-C16 86 ±17 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

52 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften 0.17 ±0.034 GC-MS, egen metod Acenaftylen 0.31 ±0.062 GC-MS, egen metod Naftalen 0.23 ±0.046 Beräknad PAH-L,summa 0.71 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren 0.16 ±0.032 GC-MS, egen metod Fluoranten 0.11 ±0.022 GC-MS, egen metod Fluoren 0.26 ±0.052 GC-MS, egen metod Pyren ±0.017 Beräknad PAH-M,summa 0.61 GC-MS, egen metod Benso(a)antracen ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.11 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga 1.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

53 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 19.6 ±1.96 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <12 ±2.4 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <20 ±4.0 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 12 ±3.0 Beräknad Alifater summa >C5-C16 12 GC-MS, egen metod Alifater >C16-C ±150 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.03 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren 0.19 ±0.038 GC-MS, egen metod Fluoranten 0.22 ±0.044 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.32 ±0.064 Beräknad PAH-M,summa 0.73 GC-MS, egen metod Benso(a)antracen ±0.015 GC-MS, egen metod Benso(a)pyren ±0.016 GC-MS, egen metod Benso(b)fluoranten 0.12 ±0.024 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

54 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten ±0.011 GC-MS, egen metod Benso(ghi)perylen ±0.011 GC-MS, egen metod Chrysen/Trifenylen ±0.019 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.48 Beräknad PAH,summa cancerogena 0.42 Beräknad PAH,summa övriga 0.78 SS-EN ISO :2009 Antimon, Sb <1.4 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 52 ±10 SS-EN ISO :2009 Bly, Pb 5.0 ±1.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 1.1 ±0.22 SS-EN ISO :2009 Koppar, Cu 16 ±3.2 SS-EN ISO :2009 Krom, Cr 3.1 ±0.62 SS-ISO :2004 Kvicksilver, Hg ±0.012 SS-EN ISO :2009 Molybden, Mo 2.8 ±0.56 SS-EN ISO :2009 Nickel, Ni 7.0 ±1.4 SS-EN ISO :2009 Vanadin, V 5.7 ±1.1 SS-EN ISO :2009 Zink, Zn 9.7 ±2.4 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Förhöjd rapporteringsgräns för alifater >C5-C10, bensen och antimon, Sb på grund av provets karaktär. Detta medför också att mätosäkerheten är högre än vad som angivits ovan. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

55 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 93.9 ±9.39 % SS-EN ISO :2009 Antimon, Sb 4.1 ±0.82 SS-EN ISO :2009 Arsenik, As 6.0 ±1.2 SS-EN ISO :2009 Barium, Ba 95 ±19 SS-EN ISO :2009 Bly, Pb 110 ±22 SS-EN ISO :2009 Kadmium, Cd 0.72 ±0.14 SS-EN ISO :2009 Kobolt, Co 6.4 ±1.3 SS-EN ISO :2009 Koppar, Cu 54 ±11 SS-EN ISO :2009 Krom, Cr 16 ±3.2 SS-ISO :2004 Kvicksilver, Hg 0.27 ±0.068 SS-EN ISO :2009 Molybden, Mo 1.4 ±0.28 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 150 ±38 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 73 ±18 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C ±0.54 GC-MS, egen metod Aromater >C16-C ±0.80 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

56 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften ±0.018 GC-MS, egen metod Acenaftylen 0.26 ±0.052 GC-MS, egen metod Naftalen 0.68 ±0.14 Beräknad PAH-L,summa 1.0 GC-MS, egen metod Antracen 0.59 ±0.12 GC-MS, egen metod Fenantren 2.2 ±0.44 GC-MS, egen metod Fluoranten 3.4 ±0.68 GC-MS, egen metod Fluoren 0.36 ±0.072 GC-MS, egen metod Pyren 2.8 ±0.56 Beräknad PAH-M,summa 9.4 GC-MS, egen metod Benso(a)antracen 1.7 ±0.34 GC-MS, egen metod Benso(a)pyren 1.2 ±0.24 GC-MS, egen metod Benso(b)fluoranten 1.7 ±0.34 GC-MS, egen metod Benso(k)fluoranten 0.59 ±0.12 GC-MS, egen metod Benso(ghi)perylen 0.71 ±0.14 GC-MS, egen metod Chrysen/Trifenylen 1.7 ±0.34 GC-MS, egen metod Dibenso(a,h)antracen 0.23 ±0.046 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.60 ±0.12 Beräknad PAH-H,summa 8.4 Beräknad PAH,summa cancerogena 7.7 Beräknad PAH,summa övriga 11 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

57 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 95.7 ±9.57 % SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 20 ±4.0 SS-EN ISO :2009 Bly, Pb 5.0 ±1.0 SS-EN ISO :2009 Kadmium, Cd 0.21 ±0.060 SS-EN ISO :2009 Kobolt, Co 1.7 ±0.34 SS-EN ISO :2009 Koppar, Cu 10 ±2.0 SS-EN ISO :2009 Krom, Cr 3.0 ±0.60 SS-ISO :2004 Kvicksilver, Hg ±0.018 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 3.9 ±0.78 SS-EN ISO :2009 Vanadin, V 5.8 ±1.2 SS-EN ISO :2009 Zink, Zn 16 ±4.0 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 20 ±5.0 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

58 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa GC-MS, egen metod Antracen 0.12 ±0.024 GC-MS, egen metod Fenantren 0.76 ±0.15 GC-MS, egen metod Fluoranten 0.77 ±0.15 GC-MS, egen metod Fluoren 0.12 ±0.024 GC-MS, egen metod Pyren 0.66 ±0.13 Beräknad PAH-M,summa 2.4 GC-MS, egen metod Benso(a)antracen 0.29 ±0.058 GC-MS, egen metod Benso(a)pyren 0.18 ±0.036 GC-MS, egen metod Benso(b)fluoranten 0.28 ±0.056 GC-MS, egen metod Benso(k)fluoranten 0.13 ±0.026 GC-MS, egen metod Benso(ghi)perylen 0.11 ±0.022 GC-MS, egen metod Chrysen/Trifenylen 0.30 ±0.060 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.018 Beräknad PAH-H,summa 1.4 Beräknad PAH,summa cancerogena 1.3 Beräknad PAH,summa övriga 2.6 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

59 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W4_0.3-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 89.9 ±8.99 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 44 ±11 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ± GC-MS, egen metod Naftalen ± Beräknad PAH-L,summa GC-MS, egen metod Antracen ±0.012 GC-MS, egen metod Fenantren 0.39 ±0.078 GC-MS, egen metod Fluoranten 0.89 ±0.18 GC-MS, egen metod Fluoren ± GC-MS, egen metod Pyren 0.73 ±0.15 Beräknad PAH-M,summa 2.1 GC-MS, egen metod Benso(a)antracen 0.38 ±0.076 GC-MS, egen metod Benso(a)pyren 0.35 ±0.070 GC-MS, egen metod Benso(b)fluoranten 0.50 ±0.10 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

60 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W4_0.3-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.22 ±0.044 GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen 0.44 ±0.088 GC-MS, egen metod Dibenso(a,h)antracen ±0.015 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.19 ±0.038 Beräknad PAH-H,summa 2.2 Beräknad PAH,summa cancerogena 2.2 Beräknad PAH,summa övriga 2.2 SS-EN ISO :2009 Antimon, Sb 9.1 ±1.8 SS-EN ISO :2009 Arsenik, As 6.3 ±1.3 SS-EN ISO :2009 Barium, Ba 200 ±40 SS-EN ISO :2009 Bly, Pb 880 ±180 SS-EN ISO :2009 Kadmium, Cd 0.94 ±0.19 SS-EN ISO :2009 Kobolt, Co 4.9 ±0.98 SS-EN ISO :2009 Koppar, Cu 310 ±62 SS-EN ISO :2009 Krom, Cr 8.7 ±1.7 SS-ISO :2004 Kvicksilver, Hg 0.53 ±0.13 SS-EN ISO :2009 Molybden, Mo 2.7 ±0.54 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 17 ±3.4 SS-EN ISO :2009 Zink, Zn 620 ±160 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

61 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W4_2.6-3 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 27.2 ±2.72 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <12 ±2.4 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <20 ±4.0 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <20 GC-MS, egen metod Alifater >C16-C ±73 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften ± GC-MS, egen metod Acenaftylen ± GC-MS, egen metod Naftalen 0.13 ±0.026 Beräknad PAH-L,summa 0.20 GC-MS, egen metod Antracen ±0.013 GC-MS, egen metod Fenantren 0.33 ±0.066 GC-MS, egen metod Fluoranten 0.35 ±0.070 GC-MS, egen metod Fluoren ±0.019 GC-MS, egen metod Pyren 0.34 ±0.068 Beräknad PAH-M,summa 1.2 GC-MS, egen metod Benso(a)antracen 0.17 ±0.034 GC-MS, egen metod Benso(a)pyren 0.13 ±0.026 GC-MS, egen metod Benso(b)fluoranten 0.18 ±0.036 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

62 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W4_2.6-3 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten ±0.012 GC-MS, egen metod Benso(ghi)perylen ±0.019 GC-MS, egen metod Chrysen/Trifenylen 0.19 ±0.038 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.015 Beräknad PAH-H,summa 0.90 Beräknad PAH,summa cancerogena 0.81 Beräknad PAH,summa övriga 1.5 SS-EN ISO :2009 Antimon, Sb 17 ±3.4 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 56 ±11 SS-EN ISO :2009 Bly, Pb 22 ±4.4 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 1.9 ±0.38 SS-EN ISO :2009 Koppar, Cu 36 ±7.2 SS-EN ISO :2009 Krom, Cr 4.3 ±0.86 SS-ISO :2004 Kvicksilver, Hg ±0.022 SS-EN ISO :2009 Molybden, Mo 1.3 ±0.26 SS-EN ISO :2009 Nickel, Ni 5.1 ±1.0 SS-EN ISO :2009 Vanadin, V 7.1 ±1.4 SS-EN ISO :2009 Zink, Zn 31 ±7.8 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Förhöjd rapporteringsgräns för alifater >C5-C10 på grund av låg torrsubstanshalt. Detta medför också att mätosäkerheten är högre än vad som angivits ovan. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

63 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W5_0.5-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 88.9 ±8.89 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 15 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ±0.017 GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa GC-MS, egen metod Antracen 0.14 ±0.028 GC-MS, egen metod Fenantren 0.49 ±0.098 GC-MS, egen metod Fluoranten 1.1 ±0.22 GC-MS, egen metod Fluoren ± GC-MS, egen metod Pyren 0.96 ±0.19 Beräknad PAH-M,summa 2.7 GC-MS, egen metod Benso(a)antracen 0.58 ±0.12 GC-MS, egen metod Benso(a)pyren 0.45 ±0.090 GC-MS, egen metod Benso(b)fluoranten 0.58 ±0.12 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

64 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W5_0.5-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.20 ±0.040 GC-MS, egen metod Benso(ghi)perylen 0.30 ±0.060 GC-MS, egen metod Chrysen/Trifenylen 0.57 ±0.11 GC-MS, egen metod Dibenso(a,h)antracen ±0.019 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.26 ±0.052 Beräknad PAH-H,summa 3.0 Beräknad PAH,summa cancerogena 2.7 Beräknad PAH,summa övriga 3.1 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As 3.8 ±0.76 SS-EN ISO :2009 Barium, Ba 180 ±36 SS-EN ISO :2009 Bly, Pb 8.8 ±1.8 SS-EN ISO :2009 Kadmium, Cd 0.32 ±0.064 SS-EN ISO :2009 Kobolt, Co 2.4 ±0.48 SS-EN ISO :2009 Koppar, Cu 13 ±2.6 SS-EN ISO :2009 Krom, Cr 4.5 ±0.90 SS-ISO :2004 Kvicksilver, Hg 0.15 ±0.038 SS-EN ISO :2009 Molybden, Mo 1.3 ±0.26 SS-EN ISO :2009 Nickel, Ni 4.7 ±0.94 SS-EN ISO :2009 Vanadin, V 16 ±3.2 SS-EN ISO :2009 Zink, Zn 120 ±30 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

65 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W5_2.5-3 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 76.8 ±7.68 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 17 ±3.4 Beräknad Alifater summa >C5-C16 17 GC-MS, egen metod Alifater >C16-C35 38 ±9.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ±0.015 GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa GC-MS, egen metod Antracen ±0.019 GC-MS, egen metod Fenantren 0.44 ±0.088 GC-MS, egen metod Fluoranten 1.1 ±0.22 GC-MS, egen metod Fluoren ±0.012 GC-MS, egen metod Pyren 0.92 ±0.18 Beräknad PAH-M,summa 2.6 GC-MS, egen metod Benso(a)antracen 0.39 ±0.078 GC-MS, egen metod Benso(a)pyren 0.39 ±0.078 GC-MS, egen metod Benso(b)fluoranten 0.54 ±0.11 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

66 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W5_2.5-3 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.18 ±0.036 GC-MS, egen metod Benso(ghi)perylen 0.28 ±0.056 GC-MS, egen metod Chrysen/Trifenylen 0.48 ±0.096 GC-MS, egen metod Dibenso(a,h)antracen ±0.011 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.22 ±0.044 Beräknad PAH-H,summa 2.5 Beräknad PAH,summa cancerogena 2.3 Beräknad PAH,summa övriga 3.0 SS-EN ISO :2009 Antimon, Sb 3.1 ±0.62 SS-EN ISO :2009 Arsenik, As 3.5 ±0.75 SS-EN ISO :2009 Barium, Ba 80 ±16 SS-EN ISO :2009 Bly, Pb 110 ±22 SS-EN ISO :2009 Kadmium, Cd 2.5 ±0.50 SS-EN ISO :2009 Kobolt, Co 4.3 ±0.86 SS-EN ISO :2009 Koppar, Cu 120 ±24 SS-EN ISO :2009 Krom, Cr 11 ±2.2 SS-ISO :2004 Kvicksilver, Hg 0.48 ±0.12 SS-EN ISO :2009 Molybden, Mo 2.6 ±0.52 SS-EN ISO :2009 Nickel, Ni 11 ±2.2 SS-EN ISO :2009 Vanadin, V 16 ±3.2 SS-EN ISO :2009 Zink, Zn 160 ±40 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

67 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W6_ Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.1 ±8.41 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C ±30 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 12 ±2.4 GC-MS, egen metod Aromater >C16-C35 16 ±3.2 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften 0.67 ±0.13 GC-MS, egen metod Acenaftylen 1.1 ±0.22 GC-MS, egen metod Naftalen 0.80 ±0.16 Beräknad PAH-L,summa 2.6 GC-MS, egen metod Antracen 3.6 ±0.72 GC-MS, egen metod Fenantren 20 ±4.0 GC-MS, egen metod Fluoranten 16 ±3.2 GC-MS, egen metod Fluoren 3.3 ±0.66 GC-MS, egen metod Pyren 12 ±2.4 Beräknad PAH-M,summa 55 GC-MS, egen metod Benso(a)antracen 6.9 ±1.4 GC-MS, egen metod Benso(a)pyren 4.9 ±0.98 GC-MS, egen metod Benso(b)fluoranten 6.4 ±1.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

68 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W6_ Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 2.2 ±0.44 GC-MS, egen metod Benso(ghi)perylen 2.5 ±0.50 GC-MS, egen metod Chrysen/Trifenylen 6.6 ±1.3 GC-MS, egen metod Dibenso(a,h)antracen 0.84 ±0.17 GC-MS, egen metod Indeno(1,2,3-cd)pyren 2.4 ±0.48 Beräknad PAH-H,summa 33 Beräknad PAH,summa cancerogena 30 Beräknad PAH,summa övriga 60 SS-EN ISO :2009 Antimon, Sb 18 ±3.6 SS-EN ISO :2009 Arsenik, As 11 ±2.2 SS-EN ISO :2009 Barium, Ba 340 ±68 SS-EN ISO :2009 Bly, Pb 880 ±180 SS-EN ISO :2009 Kadmium, Cd 0.94 ±0.19 SS-EN ISO :2009 Kobolt, Co 8.3 ±1.7 SS-EN ISO :2009 Koppar, Cu 510 ±100 SS-EN ISO :2009 Krom, Cr 17 ±3.4 SS-ISO :2004 Kvicksilver, Hg 0.22 ±0.055 SS-EN ISO :2009 Molybden, Mo 4.0 ±0.80 SS-EN ISO :2009 Nickel, Ni 23 ±4.6 SS-EN ISO :2009 Vanadin, V 42 ±8.4 SS-EN ISO :2009 Zink, Zn 680 ±170 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

69 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W6_0.5-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 90.8 ±9.08 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 13 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C ±0.30 GC-MS, egen metod Aromater >C16-C ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften ±0.011 GC-MS, egen metod Acenaftylen 0.11 ±0.022 GC-MS, egen metod Naftalen 0.17 ±0.034 Beräknad PAH-L,summa 0.34 GC-MS, egen metod Antracen 0.24 ±0.048 GC-MS, egen metod Fenantren 1.1 ±0.22 GC-MS, egen metod Fluoranten 1.2 ±0.24 GC-MS, egen metod Fluoren 0.18 ±0.036 GC-MS, egen metod Pyren 0.89 ±0.18 Beräknad PAH-M,summa 3.6 GC-MS, egen metod Benso(a)antracen 0.52 ±0.10 GC-MS, egen metod Benso(a)pyren 0.39 ±0.078 GC-MS, egen metod Benso(b)fluoranten 0.54 ±0.11 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

70 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W6_0.5-1 Provtagningsdjup : m Provtagare : Kritine Olsson Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.19 ±0.038 GC-MS, egen metod Benso(ghi)perylen 0.24 ±0.048 GC-MS, egen metod Chrysen/Trifenylen 0.55 ±0.11 GC-MS, egen metod Dibenso(a,h)antracen ±0.013 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.19 ±0.038 Beräknad PAH-H,summa 2.7 Beräknad PAH,summa cancerogena 2.4 Beräknad PAH,summa övriga 4.2 SS-EN ISO :2009 Antimon, Sb 4.1 ±0.82 SS-EN ISO :2009 Arsenik, As 3.7 ±0.75 SS-EN ISO :2009 Barium, Ba 110 ±22 SS-EN ISO :2009 Bly, Pb 160 ±32 SS-EN ISO :2009 Kadmium, Cd 0.31 ±0.062 SS-EN ISO :2009 Kobolt, Co 4.0 ±0.80 SS-EN ISO :2009 Koppar, Cu 100 ±20 SS-EN ISO :2009 Krom, Cr 8.2 ±1.6 SS-ISO :2004 Kvicksilver, Hg 0.83 ±0.21 SS-EN ISO :2009 Molybden, Mo 0.92 ±0.18 SS-EN ISO :2009 Nickel, Ni 9.5 ±1.9 SS-EN ISO :2009 Vanadin, V 10 ±2.0 SS-EN ISO :2009 Zink, Zn 150 ±38 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

71 RAPPORT Sida 1 (1) ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Avser Asfalt Konsult/ProjNr Provtyp : SAAB Domherren : Asfalt Information om provet och provtagningen Provtagningsdatum : Provets märkning : W6_Asfalt Provtagare Ankomstdatum : Ankomsttidpunkt : 2200 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften 3.5 mg/kg GC-MS, egen metod Acenaftylen <1 mg/kg GC-MS, egen metod Naftalen 31 mg/kg Beräknad PAH-L,summa 35 mg/kg GC-MS, egen metod Antracen 4.8 mg/kg GC-MS, egen metod Fenantren 29 mg/kg GC-MS, egen metod Fluoranten 8.7 mg/kg GC-MS, egen metod Fluoren 9.2 mg/kg GC-MS, egen metod Pyren 6.2 mg/kg Beräknad PAH-M,summa 58 mg/kg GC-MS, egen metod Benso(a)antracen 3.4 mg/kg GC-MS, egen metod Benso(a)pyren 1.6 mg/kg GC-MS, egen metod Benso(b+k)fluoranten 3.1 mg/kg GC-MS, egen metod Benso(ghi)perylen <1 mg/kg GC-MS, egen metod Chrysen/Trifenylen 2.4 mg/kg GC-MS, egen metod Dibenso(a,h)antracen <1 mg/kg GC-MS, egen metod Indeno(1,2,3-cd)pyren <1 mg/kg Beräknad PAH-H,summa 11 mg/kg Beräknad PAH,summa cancerogena 11 mg/kg Beräknad PAH,summa övriga 92 mg/kg Beräknad PAH,summa 16 st 100 mg/kg Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Kathrin Haider Granskningsansvarig Kontrollnr

72 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 69.0 ±6.90 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 86 ±22 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten ±0.012 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.010 Beräknad PAH-M,summa 0.15 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ±0.011 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

73 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb 2.1 ±0.42 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 40 ±8.0 SS-EN ISO :2009 Bly, Pb 30 ±6.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.1 ±0.42 SS-EN ISO :2009 Koppar, Cu 51 ±10 SS-EN ISO :2009 Krom, Cr 2.9 ±0.58 SS-ISO :2004 Kvicksilver, Hg ±0.024 SS-EN ISO :2009 Molybden, Mo 1.6 ±0.32 SS-EN ISO :2009 Nickel, Ni 4.8 ±0.96 SS-EN ISO :2009 Vanadin, V 6.3 ±1.3 SS-EN ISO :2009 Zink, Zn 37 ±9.3 SS-EN 15936:2012 TOC 19 ±5.7 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

74 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.1 ±8.11 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 22 ±5.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C ±0.34 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften ±0.012 GC-MS, egen metod Acenaftylen 0.11 ±0.022 GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa 0.17 GC-MS, egen metod Antracen 0.37 ±0.074 GC-MS, egen metod Fenantren 1.9 ±0.38 GC-MS, egen metod Fluoranten 2.0 ±0.40 GC-MS, egen metod Fluoren 0.24 ±0.048 GC-MS, egen metod Pyren 1.7 ±0.34 Beräknad PAH-M,summa 6.2 GC-MS, egen metod Benso(a)antracen 0.92 ±0.18 GC-MS, egen metod Benso(a)pyren 0.58 ±0.12 GC-MS, egen metod Benso(b)fluoranten 0.82 ±0.16 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

75 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.32 ±0.064 GC-MS, egen metod Benso(ghi)perylen 0.35 ±0.070 GC-MS, egen metod Chrysen/Trifenylen 0.84 ±0.17 GC-MS, egen metod Dibenso(a,h)antracen ±0.020 GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.36 ±0.072 Beräknad PAH-H,summa 4.3 Beräknad PAH,summa cancerogena 3.9 Beräknad PAH,summa övriga 6.7 SS-EN ISO :2009 Antimon, Sb 4.5 ±0.90 SS-EN ISO :2009 Arsenik, As 3.5 ±0.75 SS-EN ISO :2009 Barium, Ba 110 ±22 SS-EN ISO :2009 Bly, Pb 1600 ±320 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 4.6 ±0.92 SS-EN ISO :2009 Koppar, Cu 130 ±26 SS-EN ISO :2009 Krom, Cr 8.1 ±1.6 SS-ISO :2004 Kvicksilver, Hg 0.17 ±0.043 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 9.9 ±2.0 SS-EN ISO :2009 Vanadin, V 16 ±3.2 SS-EN ISO :2009 Zink, Zn 74 ±19 SS-EN 15936:2012 TOC 3.0 ±0.90 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

76 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (3) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 90.3 ±9.03 % SS-EN ISO :2009 Antimon, Sb 2.5 ±0.50 SS-EN ISO :2009 Arsenik, As 9.8 ±2.0 SS-EN ISO :2009 Barium, Ba 150 ±30 SS-EN ISO :2009 Bly, Pb 450 ±90 SS-EN ISO :2009 Kadmium, Cd 0.28 ±0.060 SS-EN ISO :2009 Kobolt, Co 6.6 ±1.3 SS-EN ISO :2009 Koppar, Cu 160 ±32 SS-EN ISO :2009 Krom, Cr 7.4 ±1.5 SS-ISO :2004 Kvicksilver, Hg 0.32 ±0.080 SS-EN ISO :2009 Molybden, Mo 2.1 ±0.42 SS-EN ISO :2009 Nickel, Ni 16 ±3.2 SS-EN ISO :2009 Vanadin, V 25 ±5.0 SS-EN ISO :2009 Zink, Zn 240 ±60 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 18 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener 0.11 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

77 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (3) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen 0.13 ±0.026 Beräknad PAH-L,summa 0.13 GC-MS, egen metod Antracen ±0.012 GC-MS, egen metod Fenantren 0.46 ±0.092 GC-MS, egen metod Fluoranten 0.49 ±0.098 GC-MS, egen metod Fluoren ± GC-MS, egen metod Pyren 0.57 ±0.11 Beräknad PAH-M,summa 1.6 GC-MS, egen metod Benso(a)antracen 0.18 ±0.036 GC-MS, egen metod Benso(a)pyren 0.21 ±0.042 GC-MS, egen metod Benso(b)fluoranten 0.31 ±0.062 GC-MS, egen metod Benso(k)fluoranten 0.13 ±0.026 GC-MS, egen metod Benso(ghi)perylen 0.21 ±0.042 GC-MS, egen metod Chrysen/Trifenylen 0.22 ±0.044 GC-MS, egen metod Dibenso(a,h)antracen ± GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.15 ±0.030 Beräknad PAH-H,summa 1.4 Beräknad PAH,summa cancerogena 1.2 Beräknad PAH,summa övriga 2.0 Beräknad (*) Torrsubstans (1) 92.1 % LC/QQQ (*) Perfluoroktansyra (PFOA) (1) <5.0 ug/kg TS LC/QQQ (*) Perfluoroktansulfonat (PFOS) (1) <5.0 ug/kg TS (*) :Metod ej ackrediterad av Swedac (1) Resultat levererat av ALcontrol UK Hawarden, UKAS 1291 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

78 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 3 (3) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Kommentar Resultat för Aromater >C10-C16 kan vara påverkat av störningar från andra ämnen i provet. Förhöjd rapporteringsgräns för perfluorerade ämnen på grund av störningar från andra ämnen i provet. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

79 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W8 3-4 Provtagningsdjup : 3-4 m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 79.4 ±7.94 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

80 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W8 3-4 Provtagningsdjup : 3-4 m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 8.0 ±1.6 SS-EN ISO :2009 Bly, Pb 6.2 ±1.2 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 0.79 ±0.16 SS-EN ISO :2009 Koppar, Cu 6.8 ±1.4 SS-EN ISO :2009 Krom, Cr 2.0 ±0.40 SS-ISO :2004 Kvicksilver, Hg ±0.003 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 2.0 ±0.40 SS-EN ISO :2009 Vanadin, V 2.2 ±0.44 SS-EN ISO :2009 Zink, Zn 9.0 ±2.3 Beräknad (*) Torrsubstans (1) 82.0 % LC/QQQ (*) Perfluoroktansyra (PFOA) (1) <2 ug/kg TS LC/QQQ (*) Perfluoroktansulfonat (PFOS) (1) <2 ug/kg TS (*) :Metod ej ackrediterad av Swedac (1) Resultat levererat av ALcontrol UK Hawarden, UKAS 1291 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

81 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 94.2 ±9.42 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 78 ±20 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ± GC-MS, egen metod Naftalen ± Beräknad PAH-L,summa GC-MS, egen metod Antracen ± GC-MS, egen metod Fenantren 0.22 ±0.044 GC-MS, egen metod Fluoranten 0.62 ±0.12 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.57 ±0.11 Beräknad PAH-M,summa 1.4 GC-MS, egen metod Benso(a)antracen 0.23 ±0.046 GC-MS, egen metod Benso(a)pyren 0.26 ±0.052 GC-MS, egen metod Benso(b)fluoranten 0.37 ±0.074 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

82 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten 0.12 ±0.024 GC-MS, egen metod Benso(ghi)perylen 0.21 ±0.042 GC-MS, egen metod Chrysen/Trifenylen 0.23 ±0.046 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.17 ±0.034 Beräknad PAH-H,summa 1.6 Beräknad PAH,summa cancerogena 1.4 Beräknad PAH,summa övriga 1.7 SS-EN ISO :2009 Antimon, Sb 2.3 ±0.46 SS-EN ISO :2009 Arsenik, As 4.8 ±0.96 SS-EN ISO :2009 Barium, Ba 110 ±22 SS-EN ISO :2009 Bly, Pb 150 ±30 SS-EN ISO :2009 Kadmium, Cd 0.90 ±0.18 SS-EN ISO :2009 Kobolt, Co 4.9 ±0.98 SS-EN ISO :2009 Koppar, Cu 70 ±14 SS-EN ISO :2009 Krom, Cr 8.2 ±1.6 SS-ISO :2004 Kvicksilver, Hg 0.17 ±0.043 SS-EN ISO :2009 Molybden, Mo 1.1 ±0.22 SS-EN ISO :2009 Nickel, Ni 13 ±2.6 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 200 ±50 SS-EN 15936:2012 TOC 1.7 ±0.51 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

83 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 91.7 ±9.17 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 35 ±8.8 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ± Beräknad PAH-M,summa GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

84 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 32 ±6.4 SS-EN ISO :2009 Bly, Pb 10 ±2.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.7 ±0.54 SS-EN ISO :2009 Koppar, Cu 10 ±2.0 SS-EN ISO :2009 Krom, Cr 5.2 ±1.0 SS-ISO :2004 Kvicksilver, Hg ±0.007 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 4.2 ±0.84 SS-EN ISO :2009 Vanadin, V 8.7 ±1.7 SS-EN ISO :2009 Zink, Zn 28 ±7.0 SS-EN 15936:2012 TOC 2.9 ±0.87 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

85 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 94.3 ±9.43 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 18 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten 0.12 ±0.024 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.10 ±0.020 Beräknad PAH-M,summa 0.25 GC-MS, egen metod Benso(a)antracen ±0.013 GC-MS, egen metod Benso(a)pyren ±0.016 GC-MS, egen metod Benso(b)fluoranten 0.13 ±0.026 GC-MS, egen metod Benso(k)fluoranten ± GC-MS, egen metod Benso(ghi)perylen ±0.014 GC-MS, egen metod Chrysen/Trifenylen ±0.019 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

86 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.012 Beräknad PAH-H,summa 0.54 Beräknad PAH,summa cancerogena 0.47 Beräknad PAH,summa övriga 0.32 GC-MS, egen metod PCB-28 Triklorbifenyl <0.001 ± GC-MS, egen metod PCB-52 Tetraklorbifenyl <0.001 ± GC-MS, egen metod PCB-101 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-118 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-138 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-153 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-180 Heptaklorbifenyl <0.001 ± Beräknad PCB Summa 7 st <0.002 SS-EN 15936:2012 TOC 0.44 ±0.20 % av TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

87 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.9 ±8.19 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 41 ±10 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten ±0.014 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.011 Beräknad PAH-M,summa 0.17 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

88 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 GC-MS, egen metod PCB-28 Triklorbifenyl <0.001 ± GC-MS, egen metod PCB-52 Tetraklorbifenyl <0.001 ± GC-MS, egen metod PCB-101 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-118 Pentaklorbifenyl <0.001 ± GC-MS, egen metod PCB-138 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-153 Hexaklorbifenyl <0.001 ± GC-MS, egen metod PCB-180 Heptaklorbifenyl <0.001 ± Beräknad PCB Summa 7 st <0.002 SS-EN 15936:2012 TOC 6.4 ±1.9 % av TS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

89 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 87.2 ±8.72 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 12 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren 0.14 ±0.028 GC-MS, egen metod Fluoranten 0.41 ±0.082 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.34 ±0.068 Beräknad PAH-M,summa 0.89 GC-MS, egen metod Benso(a)antracen ±0.019 GC-MS, egen metod Benso(a)pyren 0.14 ±0.028 GC-MS, egen metod Benso(b)fluoranten 0.26 ±0.052 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

90 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten ±0.016 GC-MS, egen metod Benso(ghi)perylen 0.13 ±0.026 GC-MS, egen metod Chrysen/Trifenylen 0.13 ±0.026 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.11 ±0.022 Beräknad PAH-H,summa 0.94 Beräknad PAH,summa cancerogena 0.81 Beräknad PAH,summa övriga 1.0 SS-EN ISO :2009 Antimon, Sb 1.1 ±0.30 SS-EN ISO :2009 Arsenik, As 3.7 ±0.75 SS-EN ISO :2009 Barium, Ba 140 ±28 SS-EN ISO :2009 Bly, Pb 320 ±64 SS-EN ISO :2009 Kadmium, Cd 0.42 ±0.084 SS-EN ISO :2009 Kobolt, Co 4.9 ±0.98 SS-EN ISO :2009 Koppar, Cu 640 ±130 SS-EN ISO :2009 Krom, Cr 9.8 ±2.0 SS-ISO :2004 Kvicksilver, Hg 2.8 ±0.70 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 8.2 ±1.6 SS-EN ISO :2009 Vanadin, V 9.6 ±1.9 SS-EN ISO :2009 Zink, Zn 620 ±160 SS-EN 15936:2012 TOC 1.9 ±0.57 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

91 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.3 ±8.43 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

92 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb 1.1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 110 ±22 SS-EN ISO :2009 Bly, Pb 120 ±24 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.8 ±0.76 SS-EN ISO :2009 Koppar, Cu 140 ±28 SS-EN ISO :2009 Krom, Cr 5.2 ±1.0 SS-ISO :2004 Kvicksilver, Hg 0.74 ±0.19 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 8.2 ±1.6 SS-EN ISO :2009 Vanadin, V 8.3 ±1.7 SS-EN ISO :2009 Zink, Zn 130 ±33 SS-EN 15936:2012 TOC 2.5 ±0.75 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

93 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 21.1 ±2.11 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <12 ±2.4 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <20 ±4.0 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <20 GC-MS, egen metod Alifater >C16-C ±63 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ±0.011 GC-MS, egen metod Fluoranten ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ± Beräknad PAH-M,summa 0.14 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

94 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W11_ Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb <2.0 ±0.40 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 81 ±16 SS-EN ISO :2009 Bly, Pb 97 ±19 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 0.67 ±0.13 SS-EN ISO :2009 Koppar, Cu 19 ±3.8 SS-EN ISO :2009 Krom, Cr 4.2 ±0.84 SS-ISO :2004 Kvicksilver, Hg ±0.010 SS-EN ISO :2009 Molybden, Mo 2.5 ±0.50 SS-EN ISO :2009 Nickel, Ni 5.9 ±1.2 SS-EN ISO :2009 Vanadin, V 5.5 ±1.1 SS-EN ISO :2009 Zink, Zn 7.1 ±1.8 SS-EN 15936:2012 TOC 40 ±12 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar På grund av låg Torrsubstans så är en del rapportgränser förhöjda. Detta medför också att mätosäkerheten är högre än vad som angivits ovan. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

95 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 93.7 ±9.37 % SS-EN ISO :2009 Antimon, Sb 1.1 ±0.30 SS-EN ISO :2009 Arsenik, As 5.2 ±1.0 SS-EN ISO :2009 Barium, Ba 79 ±16 SS-EN ISO :2009 Bly, Pb 83 ±17 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.1 ±0.62 SS-EN ISO :2009 Koppar, Cu 38 ±7.6 SS-EN ISO :2009 Krom, Cr 11 ±2.2 SS-ISO :2004 Kvicksilver, Hg 0.37 ±0.093 SS-EN ISO :2009 Molybden, Mo 0.41 ±0.12 SS-EN ISO :2009 Nickel, Ni 6.0 ±1.2 SS-EN ISO :2009 Vanadin, V 8.9 ±1.8 SS-EN ISO :2009 Zink, Zn 92 ±23 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

96 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren 0.26 ±0.052 GC-MS, egen metod Fluoranten 0.53 ±0.11 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.46 ±0.092 Beräknad PAH-M,summa 1.3 GC-MS, egen metod Benso(a)antracen 0.14 ±0.028 GC-MS, egen metod Benso(a)pyren 0.17 ±0.034 GC-MS, egen metod Benso(b)fluoranten 0.30 ±0.060 GC-MS, egen metod Benso(k)fluoranten 0.12 ±0.024 GC-MS, egen metod Benso(ghi)perylen 0.17 ±0.034 GC-MS, egen metod Chrysen/Trifenylen 0.22 ±0.044 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.13 ±0.026 Beräknad PAH-H,summa 1.3 Beräknad PAH,summa cancerogena 1.1 Beräknad PAH,summa övriga 1.5 SS-EN 15936:2012 TOC 0.91 ±0.27 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

97 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.1 ±8.11 % SS-EN ISO :2009 Antimon, Sb 2.7 ±0.54 SS-EN ISO :2009 Arsenik, As 2.6 ±0.75 SS-EN ISO :2009 Barium, Ba 95 ±19 SS-EN ISO :2009 Bly, Pb 100 ±20 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.1 ±0.62 SS-EN ISO :2009 Koppar, Cu 160 ±32 SS-EN ISO :2009 Krom, Cr 4.4 ±0.88 SS-ISO :2004 Kvicksilver, Hg 0.21 ±0.053 SS-EN ISO :2009 Molybden, Mo 0.58 ±0.12 SS-EN ISO :2009 Nickel, Ni 6.9 ±1.4 SS-EN ISO :2009 Vanadin, V 9.0 ±1.8 SS-EN ISO :2009 Zink, Zn 68 ±17 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 26 ±6.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

98 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ± GC-MS, egen metod Fluoranten ±0.011 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.010 Beräknad PAH-M,summa 0.14 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ±0.012 GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.14 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN 15936:2012 TOC 3.1 ±0.93 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

99 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : 0-1 m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 94.3 ±9.43 % SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As 2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 90 ±18 SS-EN ISO :2009 Bly, Pb 46 ±9.2 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 4.1 ±0.82 SS-EN ISO :2009 Koppar, Cu 31 ±6.2 SS-EN ISO :2009 Krom, Cr 7.8 ±1.6 SS-ISO :2004 Kvicksilver, Hg 0.55 ±0.14 SS-EN ISO :2009 Molybden, Mo 0.57 ±0.12 SS-EN ISO :2009 Nickel, Ni 6.5 ±1.3 SS-EN ISO :2009 Vanadin, V 12 ±2.4 SS-EN ISO :2009 Zink, Zn 68 ±17 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

100 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : 0-1 m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten 0.19 ±0.038 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.18 ±0.036 Beräknad PAH-M,summa 0.41 GC-MS, egen metod Benso(a)antracen ±0.013 GC-MS, egen metod Benso(a)pyren ± GC-MS, egen metod Benso(b)fluoranten 0.11 ±0.022 GC-MS, egen metod Benso(k)fluoranten ±0.010 GC-MS, egen metod Benso(ghi)perylen ±0.013 GC-MS, egen metod Chrysen/Trifenylen ±0.019 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.011 Beräknad PAH-H,summa 0.49 Beräknad PAH,summa cancerogena 0.42 Beräknad PAH,summa övriga 0.48 SS-EN 15936:2012 TOC 0.88 ±0.26 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

101 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.9 ±8.69 % SS-EN ISO :2009 Antimon, Sb 2.0 ±0.40 SS-EN ISO :2009 Arsenik, As 2.6 ±0.75 SS-EN ISO :2009 Barium, Ba 47 ±9.4 SS-EN ISO :2009 Bly, Pb 59 ±12 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.4 ±0.48 SS-EN ISO :2009 Koppar, Cu 150 ±30 SS-EN ISO :2009 Krom, Cr 4.2 ±0.84 SS-ISO :2004 Kvicksilver, Hg 0.18 ±0.045 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 5.8 ±1.2 SS-EN ISO :2009 Vanadin, V 7.0 ±1.4 SS-EN ISO :2009 Zink, Zn 34 ±8.5 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 34 ±8.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

102 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN 15936:2012 TOC 1.5 ±0.45 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

103 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 88.9 ±8.89 % SS-EN ISO :2009 Antimon, Sb 1.0 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 11 ±2.2 SS-EN ISO :2009 Bly, Pb 3.9 ±0.78 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.0 ±0.40 SS-EN ISO :2009 Koppar, Cu 29 ±5.8 SS-EN ISO :2009 Krom, Cr 2.3 ±0.46 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 3.0 ±0.60 SS-EN ISO :2009 Vanadin, V 3.9 ±0.78 SS-EN ISO :2009 Zink, Zn 15 ±3.8 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

104 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2140 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten <0.03 ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten <0.03 ± GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen <0.03 ± GC-MS, egen metod Chrysen/Trifenylen <0.03 ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN 15936:2012 TOC 1.1 ±0.33 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

105 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 95.4 ±9.54 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ±0.016 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.13 ±0.026 Beräknad PAH-M,summa 0.21 GC-MS, egen metod Benso(a)antracen ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ±0.012 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

106 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ± Beräknad PAH-H,summa 0.20 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 36 ±7.2 SS-EN ISO :2009 Bly, Pb 10 ±2.0 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 1.8 ±0.36 SS-EN ISO :2009 Koppar, Cu 8.4 ±1.7 SS-EN ISO :2009 Krom, Cr 3.0 ±0.60 SS-ISO :2004 Kvicksilver, Hg 1.1 ±0.28 SS-EN ISO :2009 Molybden, Mo 0.41 ±0.12 SS-EN ISO :2009 Nickel, Ni 3.9 ±0.78 SS-EN ISO :2009 Vanadin, V 5.6 ±1.1 SS-EN ISO :2009 Zink, Zn 32 ±8.0 SS-EN 15936:2012 TOC 0.34 ±0.20 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

107 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 86.8 ±8.68 % SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren ±0.010 GC-MS, egen metod Fluoranten 0.13 ±0.026 GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren 0.15 ±0.030 Beräknad PAH-M,summa 0.33 GC-MS, egen metod Benso(a)antracen ± GC-MS, egen metod Benso(a)pyren ± GC-MS, egen metod Benso(b)fluoranten ±0.014 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

108 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(k)fluoranten ± GC-MS, egen metod Benso(ghi)perylen ± GC-MS, egen metod Chrysen/Trifenylen ±0.011 GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren ± Beräknad PAH-H,summa 0.32 Beräknad PAH,summa cancerogena 0.27 Beräknad PAH,summa övriga 0.37 SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 49 ±9.8 SS-EN ISO :2009 Bly, Pb 42 ±8.4 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.3 ±0.46 SS-EN ISO :2009 Koppar, Cu 60 ±12 SS-EN ISO :2009 Krom, Cr 4.0 ±0.80 SS-ISO :2004 Kvicksilver, Hg 0.42 ±0.11 SS-EN ISO :2009 Molybden, Mo 0.63 ±0.13 SS-EN ISO :2009 Nickel, Ni 5.6 ±1.1 SS-EN ISO :2009 Vanadin, V 7.9 ±1.6 SS-EN ISO :2009 Zink, Zn 53 ±13 SS-EN 15936:2012 TOC 3.6 ±1.1 % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

109 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 65.2 ±6.52 % SS-EN ISO :2009 Antimon, Sb 3.0 ±0.60 SS-EN ISO :2009 Arsenik, As 2.9 ±0.75 SS-EN ISO :2009 Barium, Ba 76 ±15 SS-EN ISO :2009 Bly, Pb 89 ±18 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 2.3 ±0.46 SS-EN ISO :2009 Koppar, Cu 180 ±36 SS-EN ISO :2009 Krom, Cr 7.6 ±1.5 SS-ISO :2004 Kvicksilver, Hg 0.44 ±0.11 SS-EN ISO :2009 Molybden, Mo 1.5 ±0.30 SS-EN ISO :2009 Nickel, Ni 7.2 ±1.4 SS-EN ISO :2009 Vanadin, V 8.2 ±1.6 SS-EN ISO :2009 Zink, Zn 52 ±13 SS-EN ISO 22155:2016 mod Alifater >C5-C8 <1.2 ±0.54 SS-EN ISO 22155:2016 mod Alifater >C8-C10 <2 ±0.60 GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 GC-MS, egen metod Alifater >C16-C35 66 ±17 GC-MS, egen metod Aromater >C8-C10 <1 ±0.30 GC-MS, egen metod Aromater >C10-C16 <1 ±0.30 GC-MS, egen metod Aromater >C16-C35 <1 ±0.30 SS-EN ISO 22155:2016 mod Bensen <0.003 ± SS-EN ISO 22155:2016 mod Toluen <0.1 ±0.040 SS-EN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

110 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Ankomstdatum : Ankomsttidpunkt : 2150 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaften <0.03 ± GC-MS, egen metod Acenaftylen <0.03 ± GC-MS, egen metod Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC-MS, egen metod Antracen <0.03 ± GC-MS, egen metod Fenantren <0.03 ± GC-MS, egen metod Fluoranten ± GC-MS, egen metod Fluoren <0.03 ± GC-MS, egen metod Pyren ±0.012 Beräknad PAH-M,summa 0.11 GC-MS, egen metod Benso(a)antracen <0.03 ± GC-MS, egen metod Benso(a)pyren <0.03 ± GC-MS, egen metod Benso(b)fluoranten ±0.011 GC-MS, egen metod Benso(k)fluoranten <0.03 ± GC-MS, egen metod Benso(ghi)perylen ± GC-MS, egen metod Chrysen/Trifenylen ± GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.12 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN 15936:2012 TOC - % av TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Resultat för TOC kan inte lämnas på grund av störningar från andra ämnen i provet. Linköping Rapporten har granskats och godkänts av Kathrin Haider Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

111 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (1) Avser Mark Konsult/ProjNr Provtyp : SAAB Domherren : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : W Provtagningsdjup : m Provtagare Tidigare labnummer hos oss : Ankomstdatum : Ankomsttidpunkt : 0930 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 81.1 ±8.11 % SS-EN ISO :2009 Antimon, Sb <1 ±0.30 SS-EN ISO :2009 Arsenik, As <2.5 ±0.75 SS-EN ISO :2009 Barium, Ba 8.7 ±1.7 SS-EN ISO :2009 Bly, Pb <2 ±0.50 SS-EN ISO :2009 Kadmium, Cd <0.2 ±0.060 SS-EN ISO :2009 Kobolt, Co 0.59 ±0.13 SS-EN ISO :2009 Koppar, Cu 2.5 ±0.60 SS-EN ISO :2009 Krom, Cr 1.1 ±0.25 SS-ISO :2004 Kvicksilver, Hg <0.01 ±0.003 SS-EN ISO :2009 Molybden, Mo <0.4 ±0.12 SS-EN ISO :2009 Nickel, Ni 1.4 ±0.28 SS-EN ISO :2009 Vanadin, V 1.5 ±0.30 SS-EN ISO :2009 Zink, Zn 4.4 ±1.1 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Molybden och/eller antimon är uppslutet med kungsvatten. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Detta prov är ett tilläggsprov, som är registrerat senare än provets ankomstdag. Ankomstdatum ovan anger när provet registrerades. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

112 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W1 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.58 ±0.12 µg/l SS-EN ISO :2005 Arsenik, As 0.32 ±0.064 µg/l SS-EN ISO :2005 Barium, Ba 130 ±26 µg/l SS-EN ISO :2005 Bly, Pb 3.8 ±0.76 µg/l SS-EN ISO :2005 Kadmium, Cd ±0.004 µg/l SS-EN ISO :2005 Kobolt, Co 0.24 ±0.048 µg/l SS-EN ISO :2005 Koppar, Cu 6.6 ±1.3 µg/l SS-EN ISO :2005 Krom, Cr 0.87 ±0.17 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 1.5 ±0.30 µg/l SS-EN ISO :2005 Nickel, Ni 1.4 ±0.28 µg/l SS-EN ISO :2005 Vanadin, V 1.2 ±0.24 µg/l SS-EN ISO :2005 Zink, Zn 9.5 ±1.9 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

113 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W1 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 7.1 ±0.2 SS-EN Konduktivitet 25 C 62.4 ±6.24 ms/m SS-EN ISO :2012 Cyanid fri, CN <0.01 ±0.003 mg/l SS-EN ISO :2012 Cyanid tot, CN <0.01 ±0.003 mg/l Std.Met.3500-Cr, 1992 Krom sexvärd, Cr6+ <0.02 ±0.008 mg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

114 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W2 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.25 ±0.050 µg/l SS-EN ISO :2005 Arsenik, As 0.54 ±0.11 µg/l SS-EN ISO :2005 Barium, Ba 60 ±12 µg/l SS-EN ISO :2005 Bly, Pb 0.14 ±0.028 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co 0.22 ±0.044 µg/l SS-EN ISO :2005 Koppar, Cu 0.41 ±0.082 µg/l SS-EN ISO :2005 Krom, Cr 0.15 ±0.030 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 0.40 ±0.080 µg/l SS-EN ISO :2005 Nickel, Ni 0.39 ±0.078 µg/l SS-EN ISO :2005 Vanadin, V 0.15 ±0.030 µg/l SS-EN ISO :2005 Zink, Zn 3.8 ±0.76 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 35 ±7.0 µg/l GC-MS, egen metod Alifater >C10-C12 24 ±4.8 µg/l GC-MS, egen metod Alifater >C12-C16 34 ±6.8 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 93 µg/l GC-MS, egen metod Aromater >C8-C10 47 ±9.4 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 50 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX 60 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen 10 ±2.0 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

115 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W2 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen 0.16 ±0.032 µg/l Beräknad PAH-L,summa 0.16 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren 0.12 ±0.030 µg/l GC-MS, egen metod Fluoranten 0.27 ±0.054 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren 0.24 ±0.048 µg/l Beräknad PAH-M,summa 0.63 µg/l GC-MS, egen metod Benso(a)antracen 0.13 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren 0.10 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten 0.15 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen 0.12 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa 0.50 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 7.0 ±0.2 SS-EN Konduktivitet 25 C 151 ±15.1 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

116 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W4 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.21 ±0.042 µg/l SS-EN ISO :2005 Arsenik, As 0.22 ±0.044 µg/l SS-EN ISO :2005 Barium, Ba 25 ±5.0 µg/l SS-EN ISO :2005 Bly, Pb 0.21 ±0.042 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co 0.22 ±0.044 µg/l SS-EN ISO :2005 Koppar, Cu 0.47 ±0.094 µg/l SS-EN ISO :2005 Krom, Cr 0.20 ±0.040 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 0.67 ±0.13 µg/l SS-EN ISO :2005 Nickel, Ni 0.40 ±0.080 µg/l SS-EN ISO :2005 Vanadin, V 1.2 ±0.24 µg/l SS-EN ISO :2005 Zink, Zn 3.8 ±0.76 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

117 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W4 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen 0.36 ±0.072 µg/l Beräknad PAH-L,summa 0.36 µg/l GC-MS, egen metod Antracen 0.15 ±0.030 µg/l GC-MS, egen metod Fenantren 0.32 ±0.064 µg/l GC-MS, egen metod Fluoranten 0.82 ±0.16 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren 0.78 ±0.16 µg/l Beräknad PAH-M,summa 2.1 µg/l GC-MS, egen metod Benso(a)antracen 0.50 ±0.10 µg/l GC-MS, egen metod Benso(a)pyren 0.40 ±0.080 µg/l GC-MS, egen metod Benso(b)fluoranten 0.61 ±0.12 µg/l GC-MS, egen metod Benso(k)fluoranten 0.21 ±0.042 µg/l GC-MS, egen metod Benso(ghi)perylen 0.23 ±0.046 µg/l GC-MS, egen metod Chrysen/Trifenylen 0.41 ±0.082 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren 0.17 ±0.034 µg/l Beräknad PAH-H,summa 2.5 µg/l Beräknad PAH,summa cancerogena 2.3 µg/l Beräknad PAH,summa övriga 2.7 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

118 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W7 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.25 ±0.050 µg/l SS-EN ISO :2005 Arsenik, As 0.33 ±0.066 µg/l SS-EN ISO :2005 Barium, Ba 41 ±8.2 µg/l SS-EN ISO :2005 Bly, Pb 0.40 ±0.080 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co 0.20 ±0.040 µg/l SS-EN ISO :2005 Koppar, Cu 0.40 ±0.080 µg/l SS-EN ISO :2005 Krom, Cr 0.18 ±0.036 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 1.2 ±0.24 µg/l SS-EN ISO :2005 Nickel, Ni 0.35 ±0.070 µg/l SS-EN ISO :2005 Vanadin, V 0.18 ±0.036 µg/l SS-EN ISO :2005 Zink, Zn 1.6 ±0.32 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

119 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W7 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen 0.11 ±0.030 µg/l GC-MS, egen metod Fenantren 0.26 ±0.052 µg/l GC-MS, egen metod Fluoranten 0.37 ±0.074 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren 0.32 ±0.064 µg/l Beräknad PAH-M,summa 1.1 µg/l GC-MS, egen metod Benso(a)antracen 0.20 ±0.040 µg/l GC-MS, egen metod Benso(a)pyren 0.13 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten 0.22 ±0.044 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen 0.20 ±0.040 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa 0.75 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga 1.1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 6.9 ±0.2 SS-EN Konduktivitet 25 C 72.6 ±7.26 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

120 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (3) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W8 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

121 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (3) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W8 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO :2005 Antimon, Sb 0.53 ±0.11 µg/l SS-EN ISO :2005 Arsenik, As 0.22 ±0.044 µg/l SS-EN ISO :2005 Barium, Ba 53 ±11 µg/l SS-EN ISO :2005 Bly, Pb 0.14 ±0.028 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co ±0.019 µg/l SS-EN ISO :2005 Koppar, Cu 0.88 ±0.18 µg/l SS-EN ISO :2005 Krom, Cr 0.22 ±0.044 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 3.1 ±0.62 µg/l SS-EN ISO :2005 Nickel, Ni 0.56 ±0.11 µg/l SS-EN ISO :2005 Vanadin, V ±0.018 µg/l SS-EN ISO :2005 Zink, Zn 3.5 ±0.70 µg/l LC/QQQ (*) Fluortelomersulfo. (6:2 FTS) (1) <2.0 ng/l LC/QQQ (*) Perfluorbutansyra (PFBA) (1) <11 ng/l LC/QQQ (*) Perfluorpentansyra (PFPeA) (1) <2.0 ng/l LC/QQQ (*) Perfluorhexansyra (PFHxA) (1) <2.0 ng/l LC/QQQ (*) Perfluorheptansyra (PFHpA) (1) <2.0 ng/l LC/QQQ (*) Perfluoroktansyra (PFOA) (1) <1.3 ng/l LC/QQQ (*) Perfluornonansyra (PFNA) (1) <2.0 ng/l (*) :Metod ej ackrediterad av Swedac (1) Resultat levererat av ALcontrol UK Hawarden, UKAS 1291 Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

122 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 3 (3) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W8 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet LC/QQQ (*) Perfluordekansyra (PFDA) (1) <2.0 ng/l LC/QQQ (*) Perfluorundekansyra (PFUnA) (1) <2.0 ng/l LC/QQQ (*) Perfluordodekansyra (PFDoA) (1) <2.0 ng/l LC/QQQ (*) Perfluorbutansulfonat (PFBS) (1) <2.0 ng/l LC/QQQ (*) Perfluorhexansulfonat(PFHxS) (1) <2.0 ng/l LC/QQQ (*) Perfluorheptansulfon.(PFHpS) (1) <2.0 ng/l LC/QQQ (*) Perfluoroktansulfonat (PFOS) (1) <2.0 ng/l LC/QQQ (*) Perfluoroktansulfonami.PFOSA (1) <4.0 ng/l Beräknad (*) Summa 11 st PFAA <15 ng/l (*) :Metod ej ackrediterad av Swedac (1) Resultat levererat av ALcontrol UK Hawarden, UKAS 1291 PFOS rapporteras som en summa av de linjära och grenade halterna. Summa 11 st PFAA beräknas på PFBS, PFHxS, PFOS, PFPeA, PFHxA, PFHpA, PFOA, PFBA, PFNA, PFDA och 6:2FTS. Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Förhöjd rapporteringsgräns för PFAAs på grund av störningar från andra ämnen i provet. Detta medför också att mätosäkerheten är högre än vad som angivits ovan. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

123 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W10 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

124 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W10 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

125 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W11 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.32 ±0.064 µg/l SS-EN ISO :2005 Arsenik, As 0.86 ±0.17 µg/l SS-EN ISO :2005 Barium, Ba 110 ±22 µg/l SS-EN ISO :2005 Bly, Pb 0.88 ±0.18 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co 1.6 ±0.32 µg/l SS-EN ISO :2005 Koppar, Cu 1.2 ±0.24 µg/l SS-EN ISO :2005 Krom, Cr 0.18 ±0.036 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 1.7 ±0.34 µg/l SS-EN ISO :2005 Nickel, Ni 1.1 ±0.22 µg/l SS-EN ISO :2005 Vanadin, V 0.28 ±0.056 µg/l SS-EN ISO :2005 Zink, Zn 9.9 ±2.0 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

126 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W11 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 6.8 ±0.2 SS-EN Konduktivitet 25 C 66.1 ±6.61 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

127 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W12 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.33 ±0.066 µg/l SS-EN ISO :2005 Arsenik, As 0.37 ±0.074 µg/l SS-EN ISO :2005 Barium, Ba 58 ±12 µg/l SS-EN ISO :2005 Bly, Pb ±0.016 µg/l SS-EN ISO :2005 Kadmium, Cd ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co ±0.011 µg/l SS-EN ISO :2005 Koppar, Cu 0.75 ±0.15 µg/l SS-EN ISO :2005 Krom, Cr 0.15 ±0.030 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 14 ±2.8 µg/l SS-EN ISO :2005 Nickel, Ni 0.31 ±0.062 µg/l SS-EN ISO :2005 Vanadin, V 0.26 ±0.052 µg/l SS-EN ISO :2005 Zink, Zn 3.1 ±0.62 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

128 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W12 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 7.2 ±0.2 SS-EN Konduktivitet 25 C 36.4 ±3.64 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

129 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W13 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.37 ±0.074 µg/l SS-EN ISO :2005 Arsenik, As 0.18 ±0.036 µg/l SS-EN ISO :2005 Barium, Ba 38 ±7.6 µg/l SS-EN ISO :2005 Bly, Pb 0.20 ±0.040 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co ±0.016 µg/l SS-EN ISO :2005 Koppar, Cu 1.0 ±0.20 µg/l SS-EN ISO :2005 Krom, Cr 0.29 ±0.058 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 1.2 ±0.24 µg/l SS-EN ISO :2005 Nickel, Ni 0.40 ±0.080 µg/l SS-EN ISO :2005 Vanadin, V 0.53 ±0.11 µg/l SS-EN ISO :2005 Zink, Zn 3.2 ±0.64 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

130 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W13 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 7.2 ±0.2 SS-EN Konduktivitet 25 C 28.0 ±2.80 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Frida Björklund Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

131 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 1 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W14 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-EN ISO :2005 Antimon, Sb 0.28 ±0.056 µg/l SS-EN ISO :2005 Arsenik, As 0.11 ±0.022 µg/l SS-EN ISO :2005 Barium, Ba 67 ±13 µg/l SS-EN ISO :2005 Bly, Pb 0.38 ±0.076 µg/l SS-EN ISO :2005 Kadmium, Cd <0.01 ±0.003 µg/l SS-EN ISO :2005 Kobolt, Co ±0.010 µg/l SS-EN ISO :2005 Koppar, Cu 0.75 ±0.15 µg/l SS-EN ISO :2005 Krom, Cr 0.28 ±0.056 µg/l SS-EN 1483:2007 Kvicksilver, Hg <0.1 ±0.020 µg/l SS-EN ISO :2005 Molybden, Mo 1.3 ±0.26 µg/l SS-EN ISO :2005 Nickel, Ni 0.21 ±0.050 µg/l SS-EN ISO :2005 Vanadin, V 0.42 ±0.084 µg/l SS-EN ISO :2005 Zink, Zn 4.6 ±0.92 µg/l SS-EN ISO mod. Alifater >C5-C8 <10 ±4.5 µg/l SS-EN ISO mod. Alifater >C8-C10 <10 ±2.5 µg/l GC-MS, egen metod Alifater >C10-C12 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C12-C16 <10 ±3.0 µg/l GC-MS, egen metod Alifater >C16-C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5-C35 <10 µg/l GC-MS, egen metod Aromater >C8-C10 <10 ±3.0 µg/l GC-MS, egen metod Aromater >C10-C16 <10 ±3.0 µg/l GC-MS, egen metod Aromater s:a C8-C16 <10 µg/l GC-MS, egen metod Aromater s:a C8-C16 ink BTEX <10 µg/l GC-MS, egen metod Aromater >C16-C35 <2 ±0.40 µg/l SS-EN ISO mod. Bensen <0.1 ±0.050 µg/l SS-EN ISO mod. Toluen <1 ±0.30 µg/l SS-EN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GC-MS, egen metod Acenaften <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

132 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Miljömanagement 3802 Box LINKÖPING Sida 2 (2) Avser Grundvatten : SAAB Domherren Konsult/ProjNr Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : - Temperatur vid provtagning : - Provets märkning : W14 Provtagare Ankomstdatum : Ankomsttidpunkt : 1910 Temperatur vid ankomst : 14 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Acenaftylen <0.1 ±0.030 µg/l GC-MS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAH-L,summa <0.1 µg/l GC-MS, egen metod Antracen <0.1 ±0.030 µg/l GC-MS, egen metod Fenantren <0.1 ±0.030 µg/l GC-MS, egen metod Fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Fluoren <0.1 ±0.030 µg/l GC-MS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAH-M,summa <0.2 µg/l GC-MS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GC-MS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l GC-MS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GC-MS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GC-MS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.1 ±0.030 µg/l Beräknad PAH-H,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SS-EN ISO 10523:2012 ph vid 20 C 7.1 ±0.2 SS-EN Konduktivitet 25 C 28.5 ±2.85 ms/m Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Emil Johansson Analysansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

133 Rapport Sida 1 (4) T TB0QNSVBT Ankomstdatum WSP Sverige AB Utfärdad Kristina Olsson Lillsjöplan Jönköping Bestnr Analys av luft Er beteckning Provtagare 586PE Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA Er beteckning Provtagare 236ZN Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

134 Rapport Sida 2 (4) T TB0QNSVBT Er beteckning Provtagare 238ZN Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA Er beteckning Provtagare 581PE Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA Er beteckning Provtagare 589PE Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

135 Rapport Sida 3 (4) T TB0QNSVBT Er beteckning Provtagare 239ZN Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan < mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan < mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten < mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA Er beteckning Provtagare 587PE Kristina Olsson Labnummer O Parameter Resultat Enhet Metod Utf Sign provtagningstid min 1 1 MT 1,1-dikloreten < mg/m3 1 1 ULKA diklormetan mg/m3 1 1 ULKA trans-1,2-dikloreten < mg/m3 1 1 ULKA cis-1,2-dikloreten < mg/m3 1 1 ULKA triklormetan < mg/m3 1 1 ULKA 1,2-dikloretan < mg/m3 1 1 ULKA 1,1,1-trikloretan mg/m3 1 1 ULKA tetraklormetan mg/m3 1 1 ULKA trikloreten mg/m3 1 1 ULKA tetrakloreten < mg/m3 1 1 ULKA 1,2-diklorpropan < mg/m3 1 1 ULKA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

136 Rapport Sida 4 (4) T TB0QNSVBT * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket MENYA1 Bestämning av klorerade alifater i luftprover. Provtagning med diffusionsprovtagare, Radiello. Mätning utförs med GC-MS. Upptagskonstanter för 1.1 dikloreten, trans och cis-1,2 dikloreten är inte experimentellt framtagna utan teoretiskt beräknade enligt EN 838 & Rev MT ULKA Godkännare Mirtha Tamayo Ulrika Karlsson Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

137 FÖRENKLAD RISKBEDÖMNING ENLIGT MIFO Kv. Domherren, Jönköpings kommun

138 FÖRENKLAD RISKBEDÖMNING ENLIGT MIFO Kv. Domherren, Jönköpings kommun KUND SAAB AB KONSULT WSP Environmental Sverige Box Jönköping Besök: Lillsjöplan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Margareta Kellinge Tel: UPPDRAGSNAMN SAAB Miljö och geoteknisk undersökning, kv. Domherren, Odengatan, Jönköping UPPDRAGSNUMMER FÖRFATTARE Margareta Kellinge DATUM GRANSKAD AV Bernd Geske Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 2

139 INNEHÅLL 1 BAKGRUND OCH SYFTE 4 2 AVGRÄNSNING 4 3 FÖRENKLAD RISKBEDÖMNING ENLIGT MIFO FÖRORENINGSNIVÅ Jord västra delen Jord östra delen Jord sammantaget inom fastigheten Grundvatten SPRIDNINGSFÖRUTSÄTTNINGAR KÄNSLIGHET OCH SKYDDSVÄRDE SAMLAD BEDÖMNING OCH RISKKLASSNING Tidigare riskklassning Samlad bedömning och reviderad riskklassning 6 BILAGOR Bilaga 1. MIFO-blanketter, reviderade Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 3

140 1 BAKGRUND OCH SYFTE WSP har på uppdrag av SAAB AB utfört en miljöteknisk och geoteknisk undersökning på kv. Domherren i centrala Jönköping. Anledningen till undersökningen var att en ny detaljplan håller på att tas fram för området och att markanvändningen då förändras från industriändamål till bostadsändamål. Syftet med undersökningen var bl.a. att översiktligt belysa föroreningssituationen inom området och utvärdera resultaten enligt bedömningsgrunderna i Naturvårdsverkets MIFO-rapport Enligt tillsynsmyndighetens föreläggande ska redovisningen även innehålla en uppdatering av tidigare ingivna MIFO-blanketter utifrån genomförd provtagning inklusive en revidering av riskklassningen. 2 AVGRÄNSNING Riskbedömningen gäller föroreningar i jord och grundvatten inom det aktuella området. Den gäller alltså inte eventuella föroreningar i byggnadsmaterial. Området har delats i ett östra och ett västra delområde baserat på nuvarande, och tidigare, verksamhetsytor, se huvudrapporten. 3 FÖRENKLAD RISKBEDÖMNING ENLIGT MIFO Den förenklade riskbedömningen utgår från den historik, de förutsättningar och undersökningsresultat som redovisas i huvudrapporten. En samlad riskbedömning beträffande föroreningssituationen i grundvattnet och marken görs, enligt Naturvårdsverkets rapport 4918, genom att väga samman de fakta och resultat som redovisats. I riskbedömningen har även uppgifter från tidigare utförd undersökning beaktats, se rapport Översiktlig miljöteknisk markundersökning, del av kv Domherren, WSP FÖRORENINGSNIVÅ Jord västra delen Antimon, arsenik, barium, bly, kadmium, koppar, zink och kvicksilver har uppmätts i halter över riktvärdena för KM, liksom även alifater, aromater och PAH. Arsenik, bly, kadmium, kvicksilver och PAH är ämnen som generellt bedöms ha mycket hög farlighet. Koppar och aromatiska kolväten är ämnen som generellt bedöms ha hög farlighet, medan zink och alifatiska kolväten bedöms ha måttlig farlighet. Enligt principerna i Naturvårdsverkets rapport 4918 kan antimon och barium generellt bedömas vara ämnen med hög farlighet. Föroreningstillståndet inom den västra delen motsvarar för flertalet metaller ett måttligt allvarligt tillstånd enligt tabell 4 i NVs rapport För bly är föroreningstillståndet till största delen måttligt, men i W8 är tillståndet allvarligt. I W4, W6 och W7 är tillståndet med avseende på bly mycket allvarligt. Föroreningstillståndet avseende kvicksilver är mycket allvarligt i Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 4

141 W11, men i övriga punkter inom den västra delen bedöms tillståndet avseende kvicksilver vara måttligt allvarligt till allvarligt. Föroreningstillståndet avseende koppar bedöms allvarligt i W4, W6 och W11. Alifater och aromater har påträffats i en omfattning som i alla punkter, med undantag av W2 där tillståndet bedöms mycket allvarligt, motsvarar måttligt allvarligt till allvarligt tillstånd. Detsamma gäller för PAH, med undantag av W6 där tillståndet avseende PAH-M och PAH-H bedöms mycket allvarligt Jord östra delen Bly, koppar, kvicksilver och PAH-H har uppmätts i halter över riktvärdena för KM. Föroreningstillståndet inom den östra delen motsvarar för både metaller och PAH-H ett måttligt allvarligt till allvarligt tillstånd enligt tabell 4 i NVs rapport Jord sammantaget inom fastigheten Den totala volymen jordmassor som bedöms innehålla halter över generella riktvärden för KM (befintlig byggnad som inte ska rivas borträknad) har uppskattats till ca m 3 fördelat på ca m 3 inom västra delen och ca m 3 inom östra delen. Volymen bedöms därmed enligt tabell 6 i NV 4918 till stor. Föroreningsnivån bedöms sammantaget som måttlig till stor Grundvatten I W2 har mycket hög konduktivitet mätts, vilket tyder på stark påverkan. I övriga punkter är konduktiviteten låg till måttligt hög och påverkan bedöms där vara måttlig till påtaglig. Grundvattnet bedöms vara opåverkat eller endast obetydligt påverkat av metaller i punkterna W4, W7 och W13, då endast mycket låga halter av metaller uppmätts i dessa punkter. Hög halt av bly har mätts i W1, medan blyhalterna i övriga punkter är mycket låga till låga enligt SGU 2013:1. Krom, koppar och zink har mätts i mycket låga till låga halter i 4 punkter. I övrigt är de uppmätta halterna av metaller mycket låga. Halten av barium överstiger den holländska listans s k Target value i 6 punkter och molybdenhalten är högre än motsvarande riktvärde i en punkt. Cyanider har inte detekterats i grundvattnet. Mycket hög halt av bensen har noterats i W2, men i övrigt har bensen inte detekterats i grundvattnet. I samma punkt förekommer även alifater och aromater i halter genomgående lägre än av SPI föreslagna riktvärden. Alifater och aromater har i övrigt inte uppmätts. Ingen förekomst av klorerade alifater eller PFAS har kunnat påvisas i grundvattnet. I de tre punkter där PAH har noterats överskrids holländska listans Target value för ett flertal olika PAHer. Holländska listans Intervention value överskrids för benso(a)pyren i två av punkterna. Interventionsvärdet överskrids i W4 även för ytterligare tre PAHer. Av de påträffade föroreningarna har bly, kvicksilver, bensen och PAHer högst farlighet. Farligheten hos dessa ämnen klassas, enligt Naturvårdsverkets rapport 4918, som mycket hög. Koppar och aromater bedöms ha hög farlighet, medan zink och alifater bedöms ha måttlig farlighet. Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 5

142 Föroreningsnivån bedöms vara måttlig, vilket stöds av både intryck i fält, fältanalyser och laboratorieanalyser. 3.2 SPRIDNINGSFÖRUTSÄTTNINGAR Jordlagren där föroreningar påträffats består främst av fyllnadsmaterial. Marken under fyllningen består främst av torv och sandiga jordarter. Spridningsförutsättningarna i mark och grundvatten bedöms utifrån detta vara mycket stora. 3.3 KÄNSLIGHET OCH SKYDDSVÄRDE Grundvattnet inom fastigheten eller omgivningen används inte och kommer inte att användas för dricksvattenuttag. Känsligheten för grundvatten bedöms som måttlig och skyddsvärdet som stort. Om planerna på bostadsbebyggelse realiseras kommer människor att vistas permanent inom fastigheten. Sammantaget bedöms därför områdets känslighet vara mycket stor. Beroende på hur byggnaderna utformas, blir det mer eller mindre sannolikt att t ex boende kommer att komma i kontakt med eller påverkas negativt av föroreningar i marken och grundvattnet. Det undersökta området ligger i centrala Jönköping och omges av gator samt bostads- och industribyggnader, varför skyddsvärdet bedöms vara litet. Marken kommer sannolikt till allra största delen att hårdgöras. Den befintliga jorden är inte lämplig för odling, så jord i eventuella rabatter och grönytor kommer att behöva tillföras. 3.4 SAMLAD BEDÖMNING OCH RISKKLASSNING Tidigare riskklassning Länsstyrelsen har klassat området som riskklass 1 (mycket stor risk) i en MIFO fas 1 som genomfördes WSP klassade 2014 den östra delen av fastigheten (P-platsen) som riskklass 3 (måttlig risk) utifrån resultat av översiktlig miljöteknisk undersökning, se rapport Översiktlig miljöteknisk markundersökning, del av kv Domherren, WSP Samlad bedömning och reviderad riskklassning En samlad bedömning görs genom att väga samman föroreningarnas farlighet, föroreningsnivån, spridningsförutsättningar samt känsligheten/skyddsvärdet för objektet. Med utgångspunkt från ovanstående och enligt kriterierna i NV rapport 4918 bedöms fastigheten därmed höra till riskklass 2, Stor risk. Utifrån den förenklade riskbedömningen kan konstateras att det finns ett åtgärdsbehov på grund av föroreningssituationen om markanvändningen ändras till den föreslagna. Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 6

143 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi erbjuder tjänster för hållbar samhällsutveckling inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Bredd och mångfald kännetecknar våra medarbetare, kompetensområden, kunder och typer av uppdrag. Tillsammans har vi medarbetare på över 500 kontor i 40 länder. I Sverige har vi omkring medarbetare. WSP Sverige AB Arenavägen Stockholm-Globen Tel: Förenklad riskbedömning enligt MIFO Kv. Domherren, Jönköpings kommun 7

144 Blankett A Administrativa uppgifter Sid 1 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik, fd Jönköpings Trädgårdsförening IDnr F Kommun Jönköping Upprättad (namn) Fredrik Sandberg Senast reviderad (namn) Therese Axelsson Filip Nilsson Kristina Olsson (datum) (datum) Inventeringens namn SAAB miljöteknisk markundersökning, Domherren 23, Jönköpings kommun Dossiernummer Preliminär riskklass enligt BKL 2 Inventeringsfas enligt MIFO 12 Bransch Bransch Branschkod Anteckning för bransch Ytbehandling av metaller Verkstadsindustri med halogenerade lösningsmedel Plantskola Övriga Se även (Plantskola övriga) som delvis överlappar detta objekt. Geografisk information Län (namn, kod) Jönköpings län 06 Kommun (namn, kod) Jönköping 0680 Topografiska kartan Ekonomiska (gula) kartan Områdets/fastighetens koordinater (rikets nät) Fastighetsbeteckning (enl. CDF) X: Y: Z: Domherren 23: SAAB, fd Lindells Vågfabrik samt del av fd Jönköpings Trädgårdsförening, som även sträckte sig över fastigheterna Kålgården 1.1 och Drotten 10. Kontakter och referenser Byggnader och anläggningar (översiktligt): Objektets besöksadress Nuvarande verksamhetsutövare (namn och adress) Idag flertal industrilokaler, se bilaga Odengatan 25, Jönköping SAAB Aerospace AB Utskrivet

145 Blankett A Administrativa uppgifter Sid 2 (39) Tidigare verksamhetsutövare (namn och adress) Nuvarande fastighetsägare (namn och adress) Kontaktpersoner med adress hos tillsynsmyndighet eller dylikt Områdets/fastighetens storlek (m 2 ) Tidigare utredningar listas om sådana finns Lindells vågfabrik, Jönköpings (Agrellska) Trädgårdsföreningen Nordika Fastigheter AB David Melle, Miljökontoret Jönköpings kommun Rapport "Historisk utredning av markföroreningar inom Saabs fastighet kvarteret Domherren 10 i Jönköping", daterad Inkom till Länsstyrelsen (dnr: ). Provtagningar av jord i samband med schaktning för fjärrkyla år 2000 och 2011: Provtagning och analys av jordprov från schakt för fjärrkyla, VVB VIAK, ( ) Provtagning och analys av jordprov från schakt för fjärrkyla, Jönköping Energi AB/Sweco Environmental AB, Statusutredning av fastigheten Domherren 23, WSP, erings-pm och MUR Geoteknisk undersökning, Skanska Sverige AB Teknik, Översiktlig miljöteknisk undersökning, del av kv Domherren (på parkeringsplatsen), WSP Arkeologisk förstudie inom P-platsen, sommaren 2015, Jönköpings läns museum SAAB miljö- och geoteknisk markundersökning, Domherren 23, WSP, redovisade i: - Geoteknisk undersökning, Miljöteknisk markundersökning, Andre källor, ange vilka och var de finns Serum, tri-inventering + material från Uddeholms, Hälsovårdsnämndens arkiv, arkivmaterial från Lindells vågfabrik (landsarkivet i Vadstena), minnesskrift Lindells Vågfabriks Aktiebolag , södra vätterbyggden Bjurulf., H. TA : Plantskola övriga: Karta Jönköpingsstad 1936, Svenska Trädgårdar av Lind och Thulin 1939 Utskrivet

146 Blankett A Administrativa uppgifter Sid 3 (39) Fixpunkter (placering) Brunnar/undersökningsrör (läge, skick och typ) Verkstadsindustri: Karta Jönköpings stad 1936 har Lindells vågfabrik utmärkt. Saknas enligt SGU:s brunnsarkiv Utskrivet

147 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 4 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik, fd Jönköpings Trädgårdsförening IDnr F Kommun Jönköping Upprättad (namn) Fredrik Sandberg Senast reviderad (namn) Filip Nilsson Kristina Olsson (datum) (datum) Fältbesök (namn och datum) Fältbesök (namn och datum) Utförd av verksamhetsutövare i samband med historisk utredning 2007 Verksamhetsbeskrivning Anläggningens status I drift, planeras att avslutas under sommaren 2017 Anläggningsområdets tillgänglighet Verksamhetstid (ungefärligt antal år) Driftstart (år) Driftslut (år) Antal miljöstörande verksamhetsår Produktion (produkt, mängd och om möjligt årtal för produkter) Beskrivning av nuvarande processer (översiktligt) Beskrivning av tidigare processer (översiktligt) Delvis öppet, instängslad innergård, området och anläggningen är bevakat Ca år 1888 (Trädgårdsföreningen) 1896-talet (Lindells vågfabrik) 1950 (SAAB) I drift till början av 1940-talet: Handelsträdgården 1950: Lindells vågfabrik Pågående: SAAB Ca år Trädgårdsföreningen: odling av grönsaker, växter och blommor Lindells: vågar SAAB: försvarsmateriel Den verksamhet som bedrivs av Saab idag omfattar i huvudsak utveckling och produktion av elektronik- och mekanikapparater för flygplansmarknaden och övriga marknader där det finns behov av avancerad elektronik, programvara och precisionsmekanik. Detta görs bl.a. genom mekanisk bearbetning, ytbehandling och tvättning av komponenter. Trädgårdsföreningen: odlade grönsaker, blommor, snittgrönt och krukväxter (6 växthus, 150 bänkfönster) Lindells vågfabrik: Sprutmålning, ytbehandling av metaller (dvs. efter flytt till ny anläggning) använde bolaget ångavfettningsapparat med perkloretylen, oklar om denna maskin även användes på domherren. SAAB: Ytbehandling av metaller (anodisering, förzinkning, kadmering, bly och tennbeläggning, förkoppring, kromatering, svartoxidering, betning, etsning, olika rengöringsprocesser och Utskrivet

148 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 5 (39) värmebehandling, trumling), avfettning med tri, provtyckning av hydrauliskutrustning. verksamheten omfattar utveckling och tillverkning av apparater för militära flygplan och robotar samt styrutrustningar för verktygsmaskiner och regulatorutrusningar för kemiska processer, vetenskapliga mätsystem och automatiska trafiksystem Avloppsvatten från processerna (nuvarande hantering) Avloppsvatten från processerna (tidigare hantering) I processen hanterade kemikalier Se även beskrivning under Övrigt Till kommunala avloppssystemet Till stadens avloppsnät fram till 1964 orenat. Efter 1964 phjustering beviljades bidrag för reningsanläggning. Trädgårdsföreningen: Typiska föroreningar före 1940-talet är metaller, arsenik och svavelföreningar. Även ev. föroreningar av petroleumprodukter från oljeeldning och PAH från uppvärmning med kol och koks. På 1940-talet introducerades organiska bekämpningsmedel (DDT introducerades först 1942). Lindells vågfabrik: Saltsyra, bensin, shellack, tryckolja, kvicksilverkoncentrat, lackfärg, fotogen, transformatorolja, urolja, regulatorolja, skruvväxelolja, avfettningsmedel white spitit, kompressorolja, xylol, butylalkohol, amylalkolohol, propylalkoholetylacetat, toluol, maxzol (vattenlöslig olja för borrning), svavel, tri (?), skärvätskor (?), kadmium i kulor, kaliumcyanid, nickelsalt, toluol (förtunning), SAAB: Cyanider, svavelsyra, kadmiumbad på cyanidbas, kopparcyanid, kromateringsbad, kristallolja, trikloretylen, 1,1,1 trikloetan, triklortrifloretan (CFC 113), diverse andra lösningmedel, zinksulfat, kromtrioxod, kaliumkromat, kaliumferricyanid, kromsyra, skärvätskor Restprodukter från processerna, mellanlagring (förekomst, typ) Se även beskrivning under Övrigt Se lokaliseringen enligt numren nedan i figur Västra delen av fastigheten område kring spilltankar Utanför pannrummet står idag två sammanbyggda spilltankar som används för lagring av kasserad isopropanol respektive etylacetat och övriga lösningsmedel. Tankarna saknar invallning. Tidigare lagrades också tri i en tank på samma ställe. Bredvid tankarna finns idag en betongplatta. Här har det tidigare funnits ett skjul där man hanterat oljehaltigt spån. Framför pannrummet mot Slottsgatan ligger tre underjordiska oljetankar (EO4) som är tömda, rengjorda och sandfyllda. Påfyllningsrören sitter kvar på husfasaden. Tankarna (och eventuella ledningar) bör dock grävas upp Utskrivet

149 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 6 (39) och marken under och runt tankarna kontrolleras. 3. By 1b - oljeförrådet (källaren rum 0219) I detta rum förvaras idag fat med oljor och olika lösningsmedel. Från fat pumpas isopropanol, kristallolja och etylacetat/etanol ut till verksamheten i resten av byggnaden. Historiskt har likartad förfarande också skett med tri och möjligtvis också freon. 4. By 1b gamla reningsverket (källaren rum 0105) I detta rum hanterades bl.a. sköljvatten innehållande kadmium, krom 6+, koppar, cyanid etc. 5. By 1b tryckluftsrummet (källaren rum 0152) I tryckluftsrummet fanns tidigare tankarna till en större kylanläggning med 1200 l tri som köldmedium. Idag finns lufttankar och kompressorer i rummet. I Metech [källaren rum 0161] fanns den andra delen av kylsystemet innehållande tri. 6. By 1b oljeuppsamlingsfundament under transformatorer Idag finns det tre transformatorer på 10 kw vardera i källaren. Dessa står på makadamtäckt oljeuppsamlingsfundament. Transformatorerna är torra, dvs. de innehåller ingen olja men de gamla transformatorerna, som stod på samma fundament, innehöll PCB-haltig olja. 7. By 1b förvaring av farligt avfall (plan 1 rum 1150 och 1154) I speciellt rum 1154 hanteras mycket olja. Efterbehandlingsåtgärder, genomförda (typ av åtgärd) Efterbehandlingsåtgärder, planerade (typ av åtgärd) Konflikter Området och omgivningen Markanvändning på objektet Markanvändning inom påverkansområdet Avstånd till bostadsbebyggelse Inga efterbehandlingsåtgärder är genomförda. Närhet till dagis och flerfamiljshus. Planprocess pågår, enligt aktuellt planförslag kommer markanvändningen omvandlas från industri- till bostadsändamål. Industri, ny detaljplan för kv Domherren håller på att tas fram, tillåter lokaler för handel/kontor/restauranger m.m. och bostäder. Den nya fastighetsägaren planerar att bl.a. omvandla befintlig byggnad till flerbostadshus, riva övriga byggnader och uppföra nya bostäder. Markanvändningen kommer således att ändras från industriändamål till bostadsändamål. Bostäder, dagis, rekreationsområde, industri <0-50 m Utskrivet

150 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 7 (39) Synliga vegetationsskador inom objektet Synliga vegetationsskador inom påverkansområdet Dominerande markförhållanden inom området Nej Nej Postglacial mellan-grovsand ovan sedimentär berggrund. Inom området förekommer också organiska jordarter (kärrtorv). Enligt geoteknisk undersökning hösten 2016 består jordlagren av: - Fyllning som främst utgörs av sand med inslag av grus, silt, mull, växtdelar, asfaltsrester samt tegelrester. - Sand med innehåll av silt, torv, mull och trärester. - Torv - Sand med inslag av grus. - Torv - Sand och silt till ett stort djup. I Skanskas undersökning från 2014 redovisas att jordlagren under torven består av sand och silt ned till ca 22,5 m u my. Jordlagrens ungefärliga mäktighet: Enligt SGU:S jordartskarta är uppskattas jordtäckets mäktighet vara > 50 m ner till berg. Utförd geoteknisk undersökning under hösten 2016 med Hfa-sonderingar till m u my motsvarar nivåer på +57,0-+70,3 m u my och berg har inte påträffats på ytligare nivåer. Tidigare sonderingar har avbrutits på m djup utan att stopp erhållits. Grundvattennivåer inom kv Domherren varierade mellan 1,7-2,3 m u my, (+87, ,2 m.ö.h.), uppmättes i samband med miljö- och geoteknisk undersökning hösten Topografi, lutning (%) 1-2 % Markytans nivåer inom fastighet Domherren 23 varierar mellan +89,7 och +90,4 (RH 2000) /Geoteknisk undersökning 2016/. Typ av närrecipient Sjö Närrecipient (namn) Rocksjön/Vättern Avstånd till närrecipient (m) 390/250 Huvudavrinningsområde enligt SMHI 67 Utskrivet

151 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 8 (39) Byggnader och anläggningar Byggnader och anläggningar, även rivna (ålder och skick) Se nuvarande situationsplan i figur 5. Förorenade markområden Lokalisering av förorenad mark Potentiellt förorenade områden, se figur Spill vid tömning av tankarna har förekommit och marken är inte hårdgjord utan består av grusad yta. Spill i samband med hantering av oljehaltigt spån (i tidigare skjul på betongplatta). Det kan ej uteslutas att det skett oljeläckage från oljetankarna. Enligt uppgifter har endast Eo 4 (tjockolja) använts varför eventuella läckage sannolikt ej har spridits i någon större omfattning. Vid hörnet ut mot Slottsgatan upptäcktes olje-/lösningsmedels-/tri-lukt i samband med grävning för fjärrvärme. Provtagning i marken har genomförts vilken visade halter av föroreningar strax över NVV:s riktvärden för KM men under riktvärden för MKM. Föroreningar hittades i ledningsgraven som ligger i samma nivå som grundvattnet. Det går inte utesluta att det fortfarande finns föroreningar i detta område. 2. Denna del av Lindells vågfabrik som kallas Blå hallen fungerade som maskinverkstad samt hade utrustning för hydraulprovning och brann ner i början av 2000-talet. Efter branden bilades betonggolvet och underliggande massor togs bort. Röd hydraulolja påträffades i en brunn som låg nära nuvarande yttervägg. Oljan härstammade troligen från den hydraulprovningsverksamhet som bedrevs i Blå Hallen samt i [rum 1116] och [rum 1123]. Ett avlopp i ett av dessa rum ledde troligen ned i brunnen. Oljan slamsögs innan marken återställdes. Det är dock oklart om det gjordes någon bedömning eller provtagning av kringliggande jord innan området fylldes igen, det går därför inte utesluta att det fortfarande finns föroreningar i detta område. 3. Spill av freon, tri, olja och lösningsmedel har förekommit även om inget större spill är känt. Golvet består av klinkers med otätade fogar. Det finns därför risk för att föroreningar kan ha trängt igenom golvet. Särskilt stor är risken för tri pga. dess egenskaper att tränga genom betong och sjunka genom grundvattnet. 4. Betongen kan vara förorenad genom spill av sköljvatten innehållande kadmium, krom 6+, koppar, Utskrivet

152 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 9 (39) cyanid etc. och det kan ej uteslutas att marken under betonggolvet har blivit påverkad. 5. Inga omfattande utsläpp av tri är kända men det kan ej uteslutas att det har förekommit läckage av tri. Då tri kan tränga genom betong kan det ej uteslutas att det finns rester av tri under betonggolven. Även spill av kompressorolja kan ha förekommit. 6. Det kan ej uteslutas att det historiskt har förekommit läckage av PCB-haltig olja ner i oljeuppsamlingsfundamenten. 7. Det kan ej uteslutas att flytande avfall, och då speciellt olja, har trängt ner genom sprickor i betongen till underliggande mark. 8. I markplanets verkstad har det förekommit mycket spill. I lokalerna har det hanterats oljor, lösningsmedel och tri. Det har också funnits kvicksilver i mätutrustning. Betonggolvet har inte varit tätat vilket innebär att föroreningar kan ha trängt ned i golvet. Volym förorenade massor (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat markområde (rikets nät) Föroreningar Konstaterade föroreningar i utförda undersökningar beskrivs i C-delen. X: Y: Z: Förorenat grundvatten Lokalisering av förorenat grundvatten Volym förorenat grundvatten (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på det förorenade grundvattenmagasinet (rikets nät) Föroreningar Konstaterade föroreningar i utförda undersökningar beskrivs i C-delen. X: Y: Z: Utskrivet

153 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 10 (39) Förorenade sediment Lokalisering av förorenat sediment Volym förorenade sediment (m 3 ) Utbredning av förorening, yta (m 2 ) Koordinater på förorenat sedimentområde (rikets nät) Föroreningar Ej aktuellt X: Y: Z: Deponier Deponi Inga kända deponier Typ av deponi Innehåll i deponin Läckage från deponin Deponins koordinater (rikets nät) Dagvatten Dagvattendränering (typ) Dagvattenrecipient (typ) X: Y: Z: Leds till kommunens avloppsnät. Dagvatten från parkering leds till stenkista. Övrigt Övrigt Kontaktperson: Andersson, Inger f d Stig Andersson, f d Ing. Hugo Björklund (uppgiftslämnare Gunnar Gustafsson) Övrigt: Försvarsindustri som marknadsför, utvecklar och tillverkar system och produkter för styrning, stabilisering, spaning och siktning. Användare av trikloretylen 1970 (6 000 kg), 1989 ( kg), 1991 (9 300 kg), 1994 (saknade avvecklingsplan för tri då). Även 1,1,1-trikloretan (inkluderad mängd). Ytbehandlingsverksamheten startade 1957, i drift h/år, 270 anställda varav 15 jobbar med ytbehandling. Verksamheten anmäldes 1958 till Vatteninspektionen, Yrkesinspektionen, 1966 till Giftnämnden och 1968 till arbetsgruppen för avfallsutredning i F-län (Lst) m2 produktionsyta Avfettning med trikloretylen sedan 1960-talet, 1,1,1-trikloretan sedan 1960-talet, freon, kristallolja, aceton, etanol, isopropylalkohol, xylen, toluen, metylketon m.fl. Även alkalisk avfettning sedan Förbrukning av ca kg tri/år, kg 1,1,1- trikloretan/år, kg kristallolja/år. Kund till Uddeholms Aktiebolag, 4 triapparater (nr , , och ). Urinanalys TCA år Luftanalys tri år Utskrivet

154 Blankett B Verksamhets-, områdes- & omgivningsbeskrivning Sid 11 (39) Mekaniska processer (blästring, slipning, polering). Kemiska processer (avfettning tri, passivering, avmetallisering, oxidering av stål, kromatering, härdning, förnickling). Elektrolytiska processer (betning, eloxidering, koppar, tenn, zink, kadmium). Lackering och beläggning med plast (trikloretylen). Pulverlackering. Utsläpp av m3/år avloppsvatten till gemensam spill/dagvattenledning. Ingen behandling av bad eller sköljar, planer finns för CN-haltigt vatten! Cyklon, filter och förbränning används för att reducera luftföroreningar. Spillolja och annat oljehaltigt avfall ( l/år) förbrännes i värmecentral. F d Saab Instruments AB, f d Saab-Scania Combitech AB/Saab Instruments AB, f d SAAB Aktiebolag, Jönköpingsverkstaden (Svenska Aeroplan AB). Vid grävning av kabel för fjärrvärme påträffades förorenad mark (dieselförorenad jord) vid Saab (Ann-Christin Sandqvist, Jönköpings Energi AB meddelade Lst detta ). Massorna, 20 m 3, har transporterats bort, prover finns tagna som visar på misstanke om tri i jordlagren. Förbrukning av klorerade lösningsmedel 1989: 6000 kg trikloretylen och ca kg 1,1,1 trikloetan varav 5000 kg skickas till destruktion. I inköpsjournalerna för Lindells vågfabrik 1935 finns anteckning om att inköp skett från elektrokemiska (troligen elektrokemiska fabriken i Skoghall). Dessa inköp kan misstänkas vara trikloretylen. Även 1945 finns anteckningar på från Uddeholms AB för relativt stora summor. Exempelvis köptes för 3175 kr (i 2011 års penningvärde ca kr) i september Baserat på prisuppgifter från 50-talet uppskattas trianvändningen till ca ton per år. TA 2011: Jönköpings Trädgårdsförening finns utmärkt på karta från 1931 och 1936 samt beskrivs i Svenska Trädgårdar Verksamheten sträckte sig över fastigheten Domherren 23, söderut över fastigheterna Kålgården 1:1 och Drotten 10. Finns ej utmärkt på karta från 1948 och bör ha lagts ner i början av 1940-talet. Anlades växthus, 150 bänkfönster, odlade grönsaker, blommor, snittgrönt och krukväxter. Vattenförekomst grundvatten i kvartära och sedimentär berggrund. Utskrivet

155 Blankett C1 Föroreningsnivå Sid 12 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik fd Jönköpings Trädgårdsförening IDnr Kommun Jönköping Upprättad (namn) Kristina Olsson Senast reviderad (namn) (datum) (datum) Mark Antal prov Jämförelse görs med 28 provpunkter, skruvborrning (Miljöteknisk markundersökning 2014 och 2016/2017) I första hand har jämförelse gjorts mot Naturvårdsverkets generella riktvärden för känslig och mindre känslig markanvändning (KM resp. MKM) /NV rapport 5976/ Halter som överskrider riktvärden för KM resp. MKM (antal analyserade jordprover som överskrider): >KM: Sb (2), As (1), Cd (5), Cu (11), Pb (18), Ba (2), Hg (20), Bensen (7), Alifater > C8-C10 (1), Alifater > C16-C35 (9), Aromater > C10-C16 (1), Aromater > C16-C35 (1), PAH-M (4), PAH-H (13) >MKM: Cu (4), Pb (4), Zn (3), Hg (1), Ba (1), Alifater > C10-C12 (1), Alifater > C12-C16 (1), Alifater > C5-C16 (1), Aromater > C8-C10 (1), Aromater > C10-C16 (1), PAH-M (2), PAH-H (2) Tillstånd Nedan (tillståndsbedömning enligt princip i tabell 4 i NV 4918) görs jämförelse med högsta värdet från resp. undersökning ej medtaget halter < KM Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt (<KM resterande analyserade parametrar) Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Volym förorenade massor Sb, As, Ba, Zn, Bensen, Alifater > C8-C10, Aromater > C16- C35 Cd, Cu, Alifater > C16-C35 Pb, Hg, Alifater > C10-C12, Alifater > C12- C16, Alifater > C5-C16, Aromater > C8- C10, Aromater > C10-C16, PAH- M och PAH-H Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Utskrivet

156 Blankett C1 Föroreningsnivå Sid 13 (39) Använda referenser Beskrivning av provtagningar Uppmätta halter är hämtade från de två miljötekniska markundersökningar som genomförts på fastigheten: - Saab, Miljöteknisk markundersökning, Domherren 23, WSP, 2016/ Översiktlig miljöteknisk undersökning, del av kv Domherren, WSP, 2014 Se rapporter från resp. undersökning. Samtliga jordprover togs ut med borrbandvagn genom skruvborrning. Jordprover togs ut som samlingsprov i skikt utifrån jordlagerföljder och indikation på förorening, minst halvmetersvis. Samtliga prover analyserades med PID-instrument avseende flyktiga kolväteföreningar (VOC). Grundvatten Antal prov 13 provpunkter (Miljöteknisk markundersökning 2014 och 2016/2017) Jämförelse gör med I första hand har jämförelse gjorts mot SGU:s bedömningsgrunder för grundvatten /SGU 2013:1/. För de parametrar där jämförelsevärden saknas jämförs halterna med holländska riktvärden och SPI rekommendationer Tillstånd Nedan (tillståndsbedömning enligt princip i tabell 4 i NV 4918) görs jämförelse med högsta värdet från resp. undersökning (< värden samt ej detekterbara halter är ej medtagna) Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Alifater, Aromater, PAH-L, Cd, Co, Cr, Cu, Hg, Sb, Zn, CN tot Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar PAH-M, As, Ba, Ni Pb, PAH-H Bensen Måttlig påverkan Stor påverkan Mycket stor påverkan Uppmätta halter är hämtade från de två miljötekniska markundersökningar som genomförts på fastigheten: - Saab, Miljöteknisk markundersökning, Domherren 23, WSP, 2016/ Översiktlig miljöteknisk undersökning, del av kv Domherren, WSP, 2014 Se rapporter från respektive undersökning. Grundvattenrör har installerats med filterspetsar nedersta 1-2 metrarna i samband med borrning. Före provtagning har vattnet omsatts med minst tre rörvolymer vatten. Prov har tagits ut med bailer samt med slang och pump vid senaste undersökningen 2016/2017 för analys av klorerade alifater. Vattenprover har filtrerats före analys av metaller. Utskrivet

157 Blankett C1 Föroreningsnivå Sid 14 (39) Ytvatten Antal prov Jämförelse gör med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar Måttlig påverkan Stor påverkan Mycket stor påverkan Sediment Antal prov Jämförelse gör med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Byggnader Antal prov Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Utskrivet

158 Blankett C1 Föroreningsnivå Sid 15 (39) Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Liten Måttlig Stor Mycket stor Utskrivet

159 Blankett C2 Föroreningsnivå Sid 16 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik IDnr Kommun Jönköping Upprättad (namn) Senast reviderad (namn) (datum) (datum) Mark Antal prov Jämförelse gör med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Måttlig påverkan Stor påverkan Mycket stor påverkan Liten Måttlig Stor Mycket stor Volym förorenade massor Använda referenser Beskrivning av provtagningar Tabell 6 i NV 4918 Resultat från de två miljötekniska markundersökningar som genomförts på fastigheten: - Saab, Miljöteknisk markundersökning, Domherren 23, WSP, 2016/ Översiktlig miljöteknisk undersökning, del av kv Domherren, WSP, 2014 X Grundvatten Antal prov Jämförelse gör med Tillstånd Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt X Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Ingen/liten Måttlig påverkan Stor påverkan Mycket stor Utskrivet

160 Blankett C2 Föroreningsnivå Sid 17 (39) påverkan påverkan Avvikelse från jämförvärde Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar Resultat från de två miljötekniska markundersökningar som genomförts på fastigheten: - Saab, Miljöteknisk markundersökning, Domherren 23, WSP, 2016/ Översiktlig miljöteknisk undersökning, del av kv Domherren, WSP, 2014 Ytvatten Antal prov Jämförelse gör med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Avvikelse från jämförvärde Ingen/liten påverkan Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Använda referenser Beskrivning av provtagningar Måttlig påverkan Stor påverkan Mycket stor påverkan Sediment Antal prov Jämförelse gör med Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Tillstånd Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Ingen/liten påverkan Måttlig påverkan Stor påverkan Mycket stor påverkan Utskrivet

161 Blankett C2 Föroreningsnivå Sid 18 (39) Avvikelse från jämförvärde Ämnen där bedömning av tillstånd inte är möjligt pga brist på jämförelsedata Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Byggnader Antal prov Mängd förorening Volym förorenade massor Använda referenser Beskrivning av provtagningar Liten Måttlig Stor Mycket stor Liten Måttlig Stor Mycket stor Utskrivet

162 Blankett D Spridningsförutsättningar Sid 19 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik fd Jönköpings Trädgårdsförening IDnr Kommun Jönköping Från byggnader och anläggningar Föroreningar i byggnader och anläggningar Spridningssätt Upprättad (namn) Filip Nilsson Senast reviderad (namn) Kristina Olsson (datum) (datum) Konstaterad historisk spridning Övrigt Brunn under byggnad för provning av hydraulutrustning fylld med hydraulolja. Uppskattad andel urlakning per år (%) Från mark till byggnader Flyktiga föroreningar i mark Misstänkta: Klorerade kolväten Markens genomsläpplighet (m/år) Byggnadens genomsläpplighet (m/år) 1 (?) Konstaterad historisk spridning? Mycket låga halter av klorerade alifater vid provtagning av inomhusluft 2016/2017 från 5 utrymmen i huvudbyggnadens källare (W103-W105 och W107-W108) och 2 utrymmen i det s.k. Timmerhuset (W101-W102), se samtliga provtagningspunkter i figur 6. Halterna är betydligt lägre än Naturvårdsverkets referenskoncentrationer och Arbetsmiljöverkets nivågränsvärde. Vid tiden för provtagningen pågick produktion i de aktuella lokalerna, varför de mycket låga halter som uppmätts i luften troligen härrör från källor i lokalerna, t ex äldre utrustning, eventuella pumpgropar eller ventilationskanaler. Källaren är utförd i vattentät betong och omges av trycket från det omgivande grundvattnet. Övrigt Uppskattad hastighet för inträngning i byggnader Mark och grundvatten Föroreningars lokalisering i marken idag, markera även på Risk finns att vid ev. förorening av klorerade lösningsmedel att ångor från dessa tränger i närliggande bostadshus, dagis och själva industribyggnaden Förorening upptäckt vid grävning för fjärrkyla är placerad nordväst om fastigheten (se karta i separat rapport). Utskrivet

163 Blankett D Spridningsförutsättningar Sid 20 (39) karta Se rapporter från respektive undersökning. Saab, Miljöteknisk markundersökning, Domherren 23, WSP, 2016/2017 Översiktlig miljöteknisk undersökning, del av kv Domherren, WSP, 2014 Spridningshastighet för ämnen som transporteras med vatten i mark Föroreningar som sprids med vatten Markens genomsläpplighet i det mest genomsläppliga lagret (m/s) Misstänkta: metaller, lösningsmedel, klorerade kolväte, syror 10-3 Lutning på grundvattenytan (%) 1-2 Grundvattenströmning (m/år) ca 1000 Nedbrytbara föroreningar Nedbrytningshastighet Föroreningar som binds i marken Halt organiskt kol i marken (%) Andra förutsättningar för bindning i marken (t.ex. lerinnehåll) Naturliga transportvägar (t.ex. torrsprickor i lera) Antropogena transportvägar (t.ex. ledningsgravar) Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet i mark och grundvatten (m/år) På området finns troligen stor mängd ledningsgravar, både som används och historiska I samband med grävning för fjärrkyla återfanns oljeförorening med innehållande halter tri strax över riktvärdet för känslig markanvändning (dock skedde provtagning 10 dagar efter att schaktet öppnats så risken är att halterna egentligen varit högre). Grundvattennivån har vid mätningar 2005, 2014 samt 2016/2017 uppmätts till mellan 1,4-2,3 m u my, ca 87,9 88,3 m.ö.h Spridningshastighet för ämnen som transporterad med damm Föroreningar som sprids med damm Markytans torrhet Vegetationstäckning (% och typ) 0 Misstänkta: Metaller Delen av fastigheten som är parkering kan viss damning förväntas ske sommartid. Exponering för vind Normal vindexponering Utskrivet

164 Blankett D Spridningsförutsättningar Sid 21 (39) Konstaterad historisk spridning Nej Övrigt Uppskattad spridningshastighet med damm (m/år) 5 (?) Spridningshastighet för ämnen som transporteras i separat fas i marken Föroreningar som sprids i separat fas Markens genomsläpplighet (m/s) 10-3 (?) Separata fasens viskositet Konstaterad historisk spridning Övrigt Misstänkta: Klorerade lösningsmedel, andra lösningsmedel, oljor Uppskattad spridningshastighet som separat fas i marken (m/år) 1000 (?) Mark/grundvatten till ytvatten Redan förorenade ytvatten, konstaterad historisk spridning Hotade ytvatten (namn) Vättern/ Rocksjön Föroreningarnas hastighet i mark/grundvatten (m/år) 1000 m/år Avstånd till hotat ytvatten (m) 390/250 Ytavrinning på mark, diken och avlopp Varierande grundvattennivåer, översvämningar och högvatten Övrigt Uppskattad spridningstid till ytvatten (år) Fastigheten bedöms inte översvämmas vid 100-flöde 1 (?) Ytvatten Föroreningar som sprids med ytvatten Ytvattnets transporthastighet (km/år) / omsättningstid (år) Utspädning leder till oskadlig halt i ytvatten Ojämn spridning i ytvatten Konstaterad historisk spridning Övrigt Uppskattad spridningshastighet i Utskrivet

165 Blankett D Spridningsförutsättningar Sid 22 (39) ytvatten (km/år) Sediment Redan förorenade sediment, konstaterad historisk spridning Föroreningar som sprids via vatten till sediment Förutsättning för sedimentation i olika delar av vattensystemet Båttrafik som rör upp sediment Muddring Kraftiga vågor Gasbildning Föroreningar i separat fas i sediment Övrigt Jämn utbredning (m/år) Ojämn utbredning, markera även på karta Kartor och bilder Kartor och bilder som bifogas (bilageförteckning) Utskrivet

166 Blankett E Samlad riskbedömning Sid 23 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik fd Jönköpings Trädgårdsförening IDnr F Kommun Jönköping Upprättad (namn) Fredrik Sandberg Senast reviderad (namn) Filip Nilsson Kristina Olsson (datum) (datum) Verksamhetsbeskrivning Tillverkning av vågar respektive tillverkning av förvarsmateriel Föroreningarnas farlighet (F) Låg Måttlig Hög Mycket hög Zinksulfat, Konstaterade: zink, alifatiska kolväten Koncentrerade syror, bensin, oljor, skärvätskor, fotogen, avfettningsmedel, skärvätska Konstaterade: antimon, barium, koppar, aromatiska kolväten trikloretylen, 1,1,1 trikloetan, triklortrifloretan, kvicksilver, cyanid, kromtrioxod, kadmium, transfomatorolja (PCB?), kaliumkromat, Konstaterade: arsenik, bly, PAH, bensen, kadmium, kvicksilver Föroreningsnivå (N) Medium Liten Måttlig Stor Mycket stor Byggnad/anl. X (?) Mark X X (?) Grundvatten X (?) Ytvatten Sediment Spridningsförutsättningar Medium Små Måttliga Stora Mycket stora Från byggnad X? Till byggnad X? I mark och grundvatten Till ytvatten X I ytvatten Utskrivet

167 Blankett E Samlad riskbedömning Sid 24 (39) I sediment Känslighet och skyddsvärde (KoS) Medium Liten Måttlig Stor Mycket stor Byggnad/anl. Mark och grundvatten Ytvatten och sediment S (m) K (gv), S (m) S (gv), K (m) K(m) K Bedömning av K/S baseras på markanvändningen Markanvändning enligt Kort beskrivning av exponeringssituationerna Nuvarande Planerad markanvändning Dagis och bostäder på närliggande fastigheter och arbetsplats på fastigheten. Upprättande av ny detaljplan pågår, inför att omvandla områdets markanvändning från industri till bostadsändamål. Barn riskeras att exponeras i stor utsträckning för via inträngande porgas innehållande klorerade lösningsmedel. Även boende kan riskera att exponeras samt anställda bolaget på fastigheten under arbetstid. Framtida exponering för boende och andra som vistas på fastigheten via intag av jord, inandning av damm, hudkontakt med jord/damm eller intag av växter (vid ev. odling). Riskklassning Inventerarens intryck (fas 1) Riskklass (fas 1) 1 Motivering (fas 1) På platsen finns en historik med mycket lång industriell verksamhetstid. Sammantaget stor mängd klorerade lösningsmedel (trikloretylen, 1,1,1 trikloretan, triklortrifloretan) har använts under minst 34 år (troligen betydligt längre). Även kvicksilver, cyanid, kromtrioxid, kadmium, transformatorolja (PCB) (?), kaliumkromat är kemikalier med mycket hög farlighet farliga kemikalier har använts på platsen. Den allvarligaste exponeringsrisken är att barn på intilliggande dagis kan riskera att exponeras via instängande porgas med klorerade lösningsmedel till inomhusluft. Även boende i närliggande flerbostadshus kan riskera att exponeras samt anställda vid anläggningen på själva fastigheten. På lång sikt kan föroreningar även riskera att spridas till Vättern eller Rocksjön. Med anledning av att triförorening konstaterats vid grävning av en fjärrkylledning (halt strax över KM) bedömds förorening som konstaterad. Dock kan de egentliga halterna vara betydligt Utskrivet

168 Blankett E Samlad riskbedömning Sid 25 (39) högre då provtagningen inte skett på ett optimalt sätt och att nedbrytningsprodukter ej analyserades. För att klarlägga omfattningen krävs sannolikt MIFO fas 2. Den osäkerhet som finns kring hur kemikaliehanteringen skett under Lindells vågfabriks tid ökar de potentiella riskerna ytterligare. Inventerarens intryck (fas 2) Riskklass (fas 2) Motivering (fas 2) I denna inventering har ej nuvarande verksamhet vägts in utan enbart den del av nuvarande verksamhetsutövares verksamhet som innefattas av den historiska beskining som tidigare utförts. Komplettering med om nuvarande information rörande verksamhet bör därför ske av bolaget vid ordinarie tillsynsarbete alternativt om uppgifterna inkommer under kommuniceringen av objektet. 2, stor risk Den uppskattade volymen förorenade massor totalt på fastigheten bedöms till stor. Föroreningsnivån i jord bedöms sammantaget som måttlig till stor. Föroreningsnivån i grundvatten bedöms vara måttlig. Jordlagren där föroreningar påträffats består främst av fyllnadsmaterial. Marken under fyllningen består främst av torv och sandiga jordarter. Spridningsförutsättningarna i mark och grundvatten bedöms utifrån detta vara mycket stora. Grundvattnet inom fastigheten eller omgivningen används inte och kommer inte att användas för dricksvattenuttag. Känsligheten för grundvatten bedöms som måttlig och skyddsvärdet som stort. Om planerna på bostadsbebyggelse realiseras kommer människor att vistas permanent inom fastigheten. Sammantaget bedöms därför områdets känslighet vara mycket stor. Beroende på hur byggnaderna utformas, blir det mer eller mindre sannolikt att t ex boende kommer att komma i kontakt med eller påverkas negativt av föroreningar i marken och grundvattnet. Det undersökta området ligger i centrala Jönköping och omges av gator samt bostads- och industribyggnader, varför skyddsvärdet bedöms vara litet. Marken kommer sannolikt till allra största delen att hårdgöras. Den befintliga jorden är inte lämplig för odling, så jord i eventuella rabatter och grönytor kommer att behöva tillföras. Utskrivet

169 Blankett E Samlad riskbedömning Sid 26 (39) Andra prioriteringsgrunder Andra prioriteringsgrunder Exponering av föroreningar sker idag på följande sätt Länkar Andra förorenade områden som hotar samma recipient Andra förorenade områden som har sitt ursprung i samma verksamhet Övrigt Övrigt Utskrivet

170 Blankett E Samlad riskbedömning Sid 27 (39) Riskklassningsdiagram SPRIDNINGSFÖRUTSÄTTNINGAR MYCKET STORA S (mark) K (gv) S (mark) N S (gv) K (mark) K (mark) F RISKKLASS 1 N mark/gv STORA RISKKLASS 2 F N bygg/anl MÅTTLIGA RISKKLASS 3 SMÅ RISKKLASS 4 LÅG/LITEN MÅTTLIG HÖG/STOR MYCKET HÖG/STOR FÖRORENINGARNAS FARLIGHET = F FÖRORENINGSNIVÅ = N KÄNSLIGHET = K SKYDDSVÄRDE = S S K F ytv S K F N sed S Utskrivet

171 Blankett F Kommunicering Sid 28 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik IDnr Kommun Jönköping Upprättad (namn) Senast reviderad (namn) (datum) (datum) Klassning redovisad för verksamhetsutövare, fastighetsägare. Information adresserad till Datum för redovisning för verksamhetsutövare, fastighetsägare. Kommentar Klassning redovisad för referensgrupp, tillsynsmyndighet, kommun. Information adresserad till Datum för redovisning för referensgrupp, tillsynsmyndighet, kommun. Synpunkter erhållna med anledning av kommunicering Utskrivet

172 Bilaga 1 Kartor och bilder Sid 29 (39) Objekt Saab, Domherren 23, fd Lindells Vågfabrik IDnr Kommun Jönköping Upprättad (namn) Senast reviderad (namn) (datum) (datum) Kartor Bilder Utskrivet

173 Bilaga 1 Kartor och bilder Sid 30 (39) Utskrivet

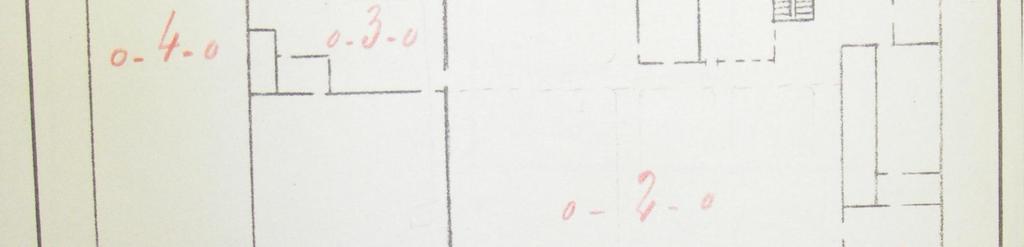

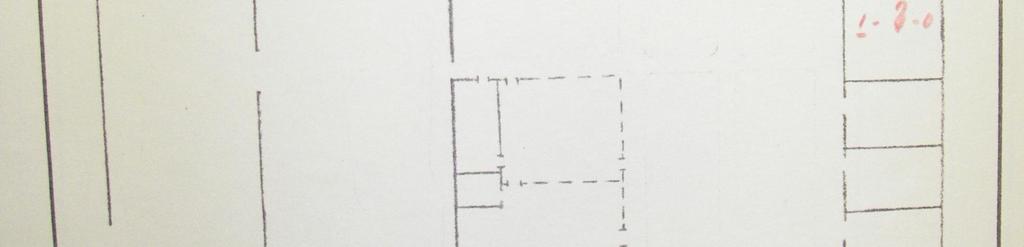

174 Bilaga 1 Kartor och bilder Sid 31 (39) Figur 1 Principskiss hur lokalerna användes före 1950 Utskrivet

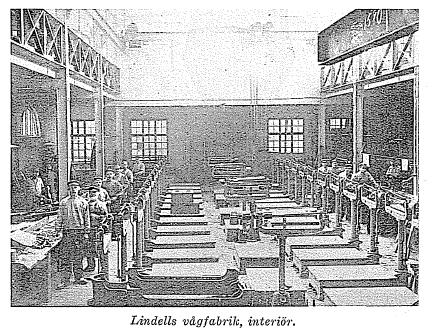

175 Bilaga 1 Kartor och bilder Sid 32 (39) Figur 2 Lindells vågfabrik, foton Utskrivet

176 Bilaga 1 Kartor och bilder Sid 33 (39) Utskrivet

177 Bilaga 1 Kartor och bilder Sid 34 (39) Utskrivet

178 Bilaga 1 Kartor och bilder Sid 35 (39) Utskrivet

179 Bilaga 1 Kartor och bilder Sid 36 (39) Utskrivet

180 Bilaga 1 Kartor och bilder Sid 37 (39) Figur 3 Principskisser från 1973 (ritningar finns i doss) Utskrivet

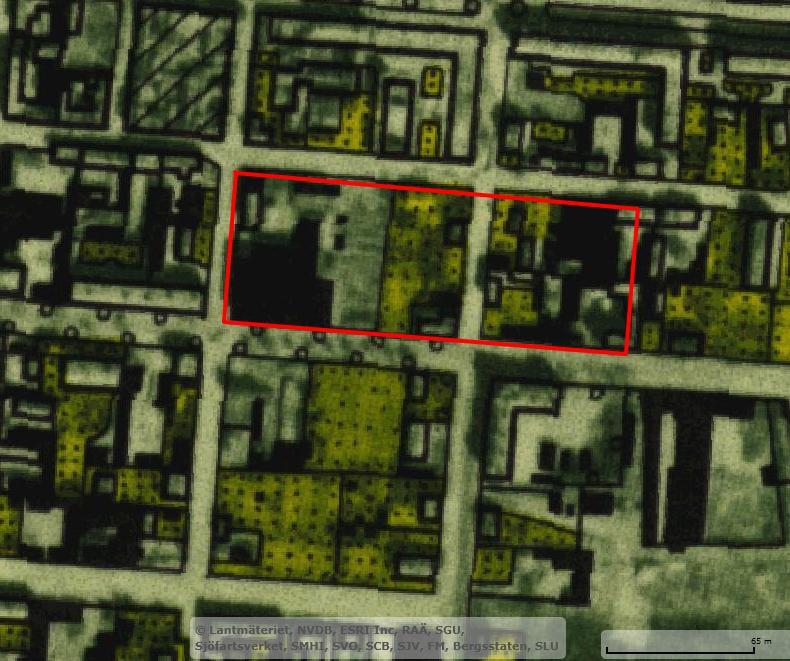

181 Bilaga 1 Kartor och bilder Sid 38 (39) Figur 4 Ekonomiska kartan från 50-talet. Figur 5 Nuvarande situationsplan för Domherren med potentiellt förorenade områden markerade med blåa ringar. Utskrivet

182 Bilaga 1 Kartor och bilder Sid 39 (39) Figur 6. Provtagningspunkter, Saab Domherren 23 Utskrivet

183 MILJÖ- OCH HÄLSORISKBEDÖMNING Kv. Domherren, Jönköpings kommun

184 MILJÖ- OCH HÄLSORISKBEDÖMNING Kv. Domherren, Jönköpings kommun KUND SAAB AB KONSULT WSP Environmental Sverige Box Karlskrona Besök: Högabergsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Per Sander, WSP Tel: E-post: per.sander@wspgroup.se UPPDRAGSNAMN SAAB Miljö och geoteknisk undersökning, kv. Domherre, Odengatan Jönköping UPPDRAGSNUMMER FÖRFATTARE Per Sander DATUM GRANSKAD AV Linda Jonsson Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 2

185 INNEHÅLL 1 BAKGRUND OCH SYFTE 5 2 OMRÅDESBESKRIVNING HISTORIK ALLMÄNNA GEOLOGISKA FÖRHÅLLANDEN GRUNDVATTEN RECIPIENTER OCH SKYDDSOMRÅDEN 6 3 AVGRÄNSNING 7 4 GENOMFÖRDA UNDERSÖKNINGAR OCH UTREDNINGAR 7 5 FÖRORENINGSSITUATIONEN FÖRORENINGAR I JORD Västra delområdet Östra delområdet FÖRORENINGAR I GRUNDVATTEN FÖRORENINGAR I INOMHUSLUFT MÄNGDER 10 6 ÅTGÄRDSMÅL ÖVERGRIPANDE ÅTGÄRDSMÅL MÄTBARA ÅTGÄRDSMÅL 10 7 PROBLEMBESKRIVNING FÖRORENINGSKÄLLOR SKYDDSOBJEKT, SKYDDSVÄRDE OCH KÄNSLIGHET SPRIDNINGS- OCH EXPONERINGSVÄGAR KONCEPTUELL MODELL 12 8 EXPONERINGS- OCH SPRIDNINGSANALYS PLATSSPECIFIKA RIKTVÄRDEN REPRESENTATIVA HALTER SPRIDNING OCH BELASTNING Spridning med grundvattnet Spridning i fri fas Spridning med erosion 16 9 RISKKARAKTERISERING AKUTA HÄLSORISKER RIKTVÄRDEN FÖR KORTTIDSEXPONERING LÅNGSIKTIGA MILJÖ- OCH HÄLSORISKER SAMMANLAGD BEDÖMNING OSÄKERHETER 19 Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 3

186 11 SLUTSATSER REFERENSER 20 BILAGOR Bilaga 1. Platsspecifika riktvärden i tabell Bilaga 2. Uttagsrapport från Naturvårdsverkets riktvärdesmodell Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 4

187 1 BAKGRUND OCH SYFTE WSP har på uppdrag av SAAB AB utfört en miljöteknisk och geoteknisk undersökning på kv. Domherren i centrala Jönköping. Anledningen till undersökningen var att en ny detaljplan håller på att tas fram för området och att markanvändningen då förändras från industriändamål till bostadsändamål. Syftet med undersökningen var att översiktligt belysa föroreningssituationen inom området. En förenklad riskbedömning gjordes baserat på resultaten från undersökningen. Denna konstaterade att det finns ett åtgärdsbehov på grund av föroreningssituationen om markanvändningen ändras till den föreslagna. I föreliggande PM redovisas en mer fördjupad riskbedömning tillsammans med platsspecifika riktvärden. Syftet är att närmare belysa vilket åtgärdsbehov som finns så att eventuella åtgärder kan optimeras med avseende på risker och miljönytta. 2 OMRÅDESBESKRIVNING Fastigheten upptar en yta på ca m 2 centralt i Jönköping, se figur 1. Figur 1. Aktuellt område markeras med blå ellips. Fastigheten avgränsas i norr av Slottsgatan, i söder av Odengatan och i väster av Änkhusgatan. Väster, norr och öster om fastigheten finns bostadshus i 2-4 våningar, samt i norr även en förskola. Söder om Odengatan finns bostadsområdet Kålgården, samt Nybergs och Atteviks personbilhallar inkl. verkstäder. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 5

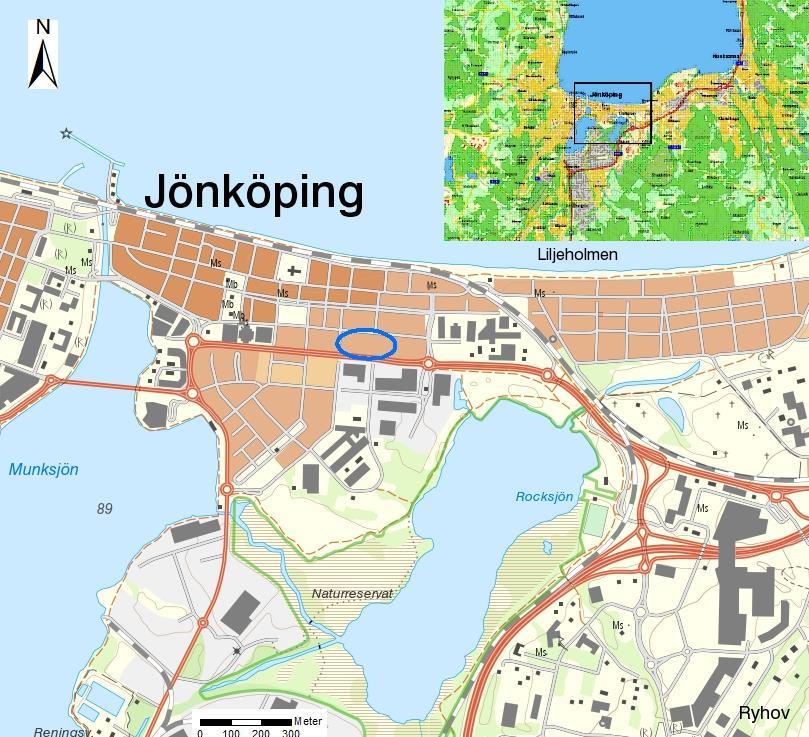

188 2.1 HISTORIK Områdets historik har beskrivits ingående i WSP 2017, SAAB Miljöteknisk markundersökning, Domherren 23, Jönköpings kommun, En kortare sammanfattning redovisas här. Inom fastigheten Domherren 23 har industriverksamhet bedrivits sedan 1890-talet när Lindells vågfabrik startade sin verksamhet med tillverkning av vågar. På 1950-talet förvärvade Saab AB fastigheten för tillverkning av apparatur för militär flygverksamhet. Även en handelsträdgård har delvis legat på egendomen. Föroreningar som kan förväntas från verksamheterna är bl.a. metaller, oljor, färgrester, klorerade lösningsmedel och organiska bekämpningsmedel. 2.2 ALLMÄNNA GEOLOGISKA FÖRHÅLLANDEN Jorden inom fastigheten består av postglacial-mellan-grovsand ovan sedimentär berggrund. Inom området förekommer också organiska jordarter (kärrtorv). Enligt SGU:s jorddjupskarta är jordtäckets mäktighet i de centrala delarna av Jönköping mycket stort och uppskattas vara >50 m ner till berg. Inom undersökningsområdet varierar markytans nivåer mellan +89,7 och +90,4 (RH 2000) och markytan är inom undersökningsområdet i stort sett plan. Jordlagren under markytan består av: Fyllning bestående främst av sand till ca 1,6-2,2 m djup. I enstaka punkter påträffades även tegelrester i fyllningen. Sand till ca 1,7-2,4 m djup Torv, ställvis växellagrad med sand, till ca 2,4-3,2 m djup. Torvens mäktighet varierar mellan ca 0,2-1,0 m. Sand till ca 7 m djup Torv till ca 8 m djup och därunder Sand till stort djup, med inslag av silt på ca 20 m djup Sonderingarna har avbrutits på m djup utan att stopp erhållits vilket innebär att det är mycket djupt till underliggande berg. 2.3 GRUNDVATTEN Grundvattennivån är hög inom fastigheten och omkringliggande områden. I tidigare undersökningar har grundvattennivån varierat mellan 1,4 1,7 meter under markytan. Grundvattnets huvudavrinning inom området är mot Vättern norr om fastigheten men lokalt kan grundvattnet sannolikt rinna i riktning mot Rocksjön och Munksjön. 2.4 RECIPIENTER OCH SKYDDSOMRÅDEN Närmaste recipient är Vättern ca 260 m norr om området. Vättern är ett skyddsvärt ytvatten som både är Natura 2000-klassat (Habitatdirektivet) och en vattentäkt. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 6

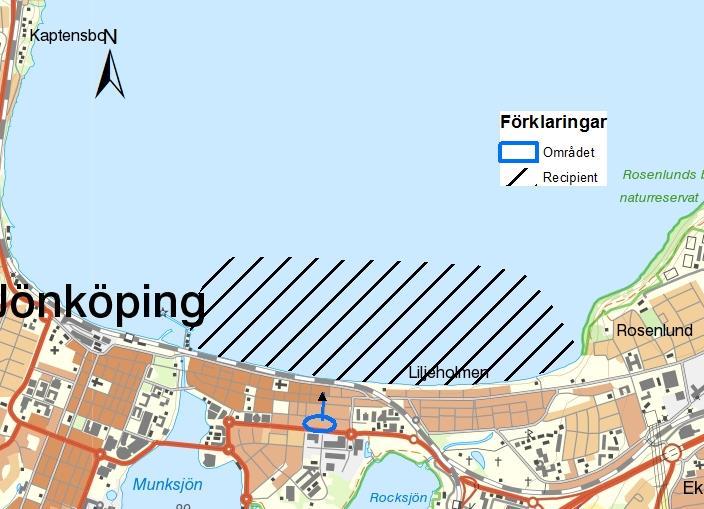

189 I vattenmyndighetens statusklassning anges att Vättern har miljöproblem bl.a. på grund av miljögifter och att vattenförekomsten därför inte uppnår god kemisk status. 3 AVGRÄNSNING Riskbedömningen gäller föroreningar i jord och grundvatten inom det aktuella området. Den gäller alltså inte eventuella föroreningar i byggnadsmaterial. Området har delats i ett östra och ett västra delområde baserat på nuvarande, och tidigare, verksamhetsytor, se vidare i kap 5. 4 GENOMFÖRDA UNDERSÖKNINGAR OCH UTREDNINGAR De miljö- och geotekniska utredningar på fastigheten som har utförts på området har beskrivits mer ingående i WSP 2017, SAAB Miljöteknisk markundersökning, Domherren 23, Jönköpings kommun, En kortare sammanfattning redovisas här. Länsstyrelsen har klassat området som riskklass 1 (mycket stor risk) i en MIFO fas 1 som genomfördes I samband med grävningsarbeten påträffades jord som luktade olja eller lösningsmedel. Jordproven analyserades bl.a. med avseende på klorerade lösningsmedel och halterna av trikloretylen låg strax över generella riktvärden för känslig markanvändning, KM. År 2014 genomfördes en översiktlig miljöteknisk markundersökning på den östra delen av fastigheten (nuvarande parkeringsplats). Parkeringsplatsen bedömdes då tillhöra riskklass 3 enligt MIFO-metodiken, dvs. måttlig risk. Den senaste undersökningen genomfördes 2016 då jordprov togs upp från 18 provpunkter och 10 grundvattenrör installerades. Inomhusluften provtogs i 7 punkter. Samtliga provpunkters placering på området visas på flygfoto i figur 2. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 7

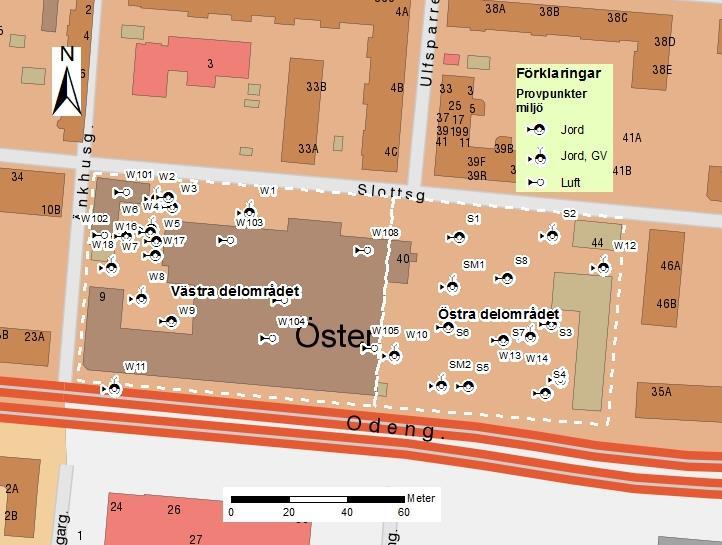

190 Figur 2. Provpunkter för miljötekniska undersökningar. Ytterligare provpunkter har undersökts med avseende på geoteknik. 5 FÖRORENINGSSITUATIONEN 5.1 FÖRORENINGAR I JORD Resultaten från den senaste undersökningen (WSP 2017) visar att halterna i jord generellt är högre i den västra delen än i den östra Västra delområdet Föroreningar består av metaller (bly, koppar, zink) samt av PAH:er. I en provpunkt har olja (alifater och aromater) påträffats. Halterna är varierande utan något egentligt mönster i plan eller djup. I hälften av de analyserade proven har halter över generella riktvärden för känslig markanvändning, KM, påträffats. I ytterligare 17 % har halter över MKM uppmätts, se figur 3. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 8

191 60% 50% Västra delområdet Andel >KM<MKM 40% Andel <KM 30% 20% Andel >MKM<FA 10% 0% Andel >FA Figur 3. Andelen uppmätta halter jämfört med generella riktvärden i Västra delområdet. Föroreningshalterna är högre i ytlig jord och förhöjda halter av metaller har påträffats som djupast ner till 3 meter under markytan. I ett område har en punktkälla av olja påträffats. Det är i den nordvästra delen som höga halter av alifater och aromater uppmätts på djupet 1,2-1,6 meter under markytan. Förhöjda halter finns dock så djupt som ner till 5 m. Oljeföroreningen härrör sannolikt från de nedgrävda cisternerna i detta område Östra delområdet I östra delområdet har halter över generella riktvärden för MKM påträffats i endast en provpunkt. Det är en kopparhalt i den norra delen av det östra delområdet som överskrider MKM. Totalt har halter över generella riktvärden för KM påträffats i 37 % av de analyserade proven. I 60 % av proven är halterna under KM. Figur 4 visar fördelningen av halter i jämförelse med generella riktvärden för det östra delområdet. 70% 60% Andel <KM 50% 40% Andel >KM<MKM 30% 20% 10% 0% Andel >MKM<FA Andel >FA Figur 4. Andelen uppmätta halter jämfört med generella riktvärden i Östra delområdet. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 9

192 De föroreningar som påträffats består av metaller (bly, koppar och kvicksilver) samt av PAH:er (i två punkter). 5.2 FÖRORENINGAR I GRUNDVATTEN Även grundvattnet är till viss del påverkat av föroreningar. Förhöjda halter av metaller (bly, barium, krom, nickel och zink) har påträffats men även PAH:er har noterats i tre grundvattenrör. I ett grundvattenprov påträffades även bensen samt alifater och aromater i förhöjda halter. Detta rör är placerat i det område där oljehalterna i jorden var höga och härrör sannolikt från samma källa. 5.3 FÖRORENINGAR I INOMHUSLUFT I inomhusluft har låga halter av klorerade lösningsmedel påträffats. Samtliga halter är minst en tiopotens lägre än motsvarande lågriskvärde (Rfc/Riskinh) som används för beräkningar av riktvärden i jord (NV 5976) 5.4 MÄNGDER Baserat på undersökt yta och djup har den förorenade jorden beräknats till ca m 3 jord (befintlig byggnad som inte ska rivas borträknad). Denna mängd motsvarar ca ton. 6 ÅTGÄRDSMÅL 6.1 ÖVERGRIPANDE ÅTGÄRDSMÅL De övergripande åtgärdsmålen anger vad som ska uppnås med en efterbehandlingsåtgärd. De ska främst visa vilken användning området är avsett för och vilken påverkan som accepteras efter att åtgärden genomförts. Följande övergripande åtgärdsmål föreslås för det aktuella området: Människor ska kunna bo och vistas inom fastigheten utan oacceptabla hälsorisker orsakad av föroreningar i mark och grundvatten. Spridning av föroreningar till omgivningen och till recipienten ska inte innebära några oacceptabla risker för människors hälsa eller miljön. Markmiljön i området ska kunna upprätthålla ekologiska funktioner som krävs för den planerade markanvändningen. Återförorening eller spridning under en eventuell sanering ska undvikas. Efterbehandlingsåtgärderna ska vara kostnadseffektiva med avseende på miljöförbättring. 6.2 MÄTBARA ÅTGÄRDSMÅL Som mätbart åtgärdsmål för saneringen föreslås att representativa halter ska underskrida platsspecifika riktvärden efter genomförd åtgärd. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 10

193 7 PROBLEMBESKRIVNING Det aktuella området har under lång tid använts för industriändamål vilket har inneburit att jord och grundvatten har förorenats. Nu planeras markanvändningen ändras till bostadsändamål. Det ställer högre krav på att jord, grundvatten och byggnader är fria från föroreningar i halter som kan medföra risker för människors hälsa och miljön. Kv. Domherren ligger inte i direkt anslutning till något ytvatten men en viss spridningsrisk kan ändå finnas. Den huvudsakliga recipienten är Vättern som är en stor insjö med höga naturvärden och även en ytvattentäkt. 7.1 FÖRORENINGSKÄLLOR Föroreningarna återfinns företrädesvis i fyllnadsmaterial. I vissa provpunkter har halter över generella riktvärden för KM (och även över MKM i en punkt) påträffats i jord som inte klassats som fyllnadsmaterial. Utöver den generella föroreningssituationen med metaller i halter över MKM i fyllnadsmaterialet finns en punkt med höga alifat- och aromathalter samt en punkt med höga PAH-halter. 7.2 SKYDDSOBJEKT, SKYDDSVÄRDE OCH KÄNSLIGHET Skyddsobjekten är boende och besökande på området. Skyddsobjekt för miljön är i första hand ytvattnet. Grundvattnet bedöms inte vara skyddsvärt annat än indirekt genom risken för spridning. Området ligger centralt med tillgång till kommunalt vatten och avlopp. Sannolikheten för att grundvattnet kommer att användas som dricksvatten i framtiden bedöms vara mycket liten. Inom området består marken av fyllnadsmassor som överlagrar den naturliga jorden (sand och torv). Stora delar av området kommer att bestå av hårdgjorda ytor efter byggnationen och förutsättningar för ett normalt fungerande ekosystem bedöms som små. Skyddsvärdet för markekosystemet bedöms därför som lågt. 7.3 SPRIDNINGS- OCH EXPONERINGSVÄGAR Spridning av föroreningar kan ske genom grundvattnet. De kan även spridas med vinden på dammpartiklar och genom förångning (flyktiga ämnen). Föroreningar kan även tas upp i växter och spridas som fri fas (framför allt oljor och andra flytande ämnen). Eventuell odling av ätbara växter eller frukt kommer sannolikt att bli begränsad då flerbostadshus planeras inom området. Människor kan exponeras för föroreningar via direkt intag av jord, inandning av förorenad jord eller damm, via hudkontakt med förorenad jord eller via inandning av ångor från föroreningar. Eftersom området yta till största delen kommer att vara hårdgjort, eller bebyggt med hus, är direkt exponering för förorenad jord mindre sannolik. En hårdgjord yta begränsar även exponeringsrisken för inandning av förorenat damm och via hudkontakt med förorenad jord. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 11

194 Exponeringsvägen intag av dricksvatten är inte aktuell. Området är centralt beläget med kommunalt vatten och avlopp. Exponeringsvägen inandning av ångor från jord föreligger i praktiken endast inomhus, då utomhusluften generellt antas späda ut en eventuell koncentration tillräckligt utomhus. 7.4 KONCEPTUELL MODELL För att illustrera föroreningssituation, spridningsmekanismer, exponeringsvägar och skyddsobjekt har en enkel konceptuell modell för aktuellt område tagits fram, se figur 5. Modellen följer Naturvårdsverkets konceptuella förorenings- och spridningsmodell. Föroreningskälla Spridningsmekanismer Exponeringsvägar Skyddsobjekt Människor Miljö Naturresurser Föroreningar i jord (fyllning) och grundvatten Utlakning till grundvatten Intag av jord Boende samt barn och vuxna som besöker platsen Ytvattenek osystem, sedimentek osystem Ytvatten Spridning via luft (damm) Inandning av damm Markekosy stem Spridning via ångor/gaser Hudkontakt med jord eller damm Inandning av ångor Intag av frukt och grönsaker odlade på platsen Figur 5. Enkel konceptuell modell i form av ett exponeringsschema enligt Naturvårdsverkets mall som illustrerar aktuell föroreningssituation, spridningsmekanismer, exponeringsvägar och skyddsobjekt för det aktuella området. Den konceptuella modellen beskriver kopplingarna mellan föroreningskälla, spridnings- och exponeringsvägar, skyddsobjekt, geologi samt markanvändning. I det aktuella fallet finns föroreningar i jord (fyllnadsmassor) och grundvatten. 8 EXPONERINGS- OCH SPRIDNINGSANALYS 8.1 PLATSSPECIFIKA RIKTVÄRDEN Nedan sammanfattas de ingångsvärden som använts i beräkningen av platsspecifika riktvärden för det aktuella området. Uttagsrapport från Naturvårdsverkets beräkningsmodell redovisas i bilaga 2. De platsspecifika riktvärdena utgår från Naturvårdsverkets generella scenario för känslig markanvändning, KM. De justeringar som gjorts är: Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 12

195 Grundvatten inom området anses inte skyddsvärt som naturresurs eller som dricksvatten. Områdets längd och bredd har justerats till de aktuella förhållandena. Grundvattenbildningen har ändrats och satts till 50 mm per år eftersom stora delar av området kommer att bestå av hårdgjorda ytor. Recipientens volym och omsättningstid har ändrats. Den huvudsakliga riktningen på grundvattenströmningen är norrut mot Vättern som är en stor och djup sjö. Om en fullständig omblandning i hela recipienten skulle antas blir utspädningsfaktorn mycket hög. För att inte överskatta utspädningen i strandkanten har därför en utspädningsfaktor på ggr valts (utspädningsfaktorn för generella riktvärden är ggr). Andelen egenodlade grönsaker har ändrats till 2 %. Området ska bebyggas med flerbostadshus och ingen omfattande odling kommer att vara möjlig. Skydd av markmiljön antas motsvara MKM. Området ligger centralt i Jönköping utan några särskilda skyddsvärden avseende naturmiljön. Eventuell framtida växtlighet kommer att planteras i, för ändamålet, avsedd jord. Värden som inte har ändrats i modellen är bl.a. Byggnadernas luftvolym och ytor har inte ändrats. Generella värden för byggnader är en bottenarea på 100 m 2 med en luftvolym på 240 m 3. Luftomsättningen som används är 12 ggr per dag. Ovanstående värden är sannolikt inte korrekta i jämförelse med de planerade byggnaderna men eftersom det saknas andra, mer tillförlitliga, uppgifter så görs ingen ändring. Djupet till föroreningarna har inte ändrats. Denna parameter har endast betydelse för flyktiga föroreningar som avger skadliga gaser till inomhusluft. I underlaget finns inget som tyder på att det generella värdet är felaktigt. Exponeringstider för intag av jord, hudkontakt och inandning av damm har inte ändrats. Enligt planförslaget kommer parkeringsgarage byggas under bostadsbyggnaderna vilket innebär att, i princip, hela ytan kommer att bli bebyggd eller hårdgjord på annat sätt. Det skulle innebära att risken för exponering för förorenad jord är betydligt mindre än de generella värdena på 365 per år för barn och vuxna. Tills vidare har emellertid samma exponeringstider, som för scenariot för känslig markanvändning, använts. Jord- och grundvattenparametrar (organisk kolhalt, vattenhalt och andel porluft etc.) har inte ändrats på grund av att det saknas tillförlitliga uppgifter som stöder en ändring. Platsspecifika riktvärden redovisas i tabell 3 tillsammans med representativa föroreningshalter samt i bilaga 1 och REPRESENTATIVA HALTER Den representativa halten är den halt som bäst representerar föroreningssituationen utan att risken underskattas. För det aktuella området har 95-% övre konfidensintervall för medel, UCLM95 valts. UCLM95 har beräknats med hjälp av bootstrappningsteknik. Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 13

196 Bootstrapping är en statistisk metodik för att skatta fördelningar av mätdata. Inga teoretiska fördelningar ligger till grund för beräkningarna. Istället skapas referensfördelningen från insamlade mätdata genom att göra ett stort antal slumpmässiga provurval från originaldata. Tekniken kan hantera situationer när traditionell statistik kommer till korta t.ex. på grund av svårigheter att passa in data i en teoretisk fördelning. Föroreningssituationen och den tidigare markanvändningen skiljer relativt mycket mellan västra och östra delen av området. Av den anledningen har representativa halter beräknats både för hela området och uppdelat i ett västra och ett östra delområde. Figur 6 visar delområdenas ytor samt vilka halter som påträffats i de olika provpunkterna i jämförelse med generella riktvärden för jord. Endast den högst uppmätta halten i varje punkt redovisas i figuren. Figur 6. Delområdesindelning samt påträffade halter jämfört med generella riktvärden för jord. Endast den högst uppmätta halten i varje punkt, i förhållande till generella riktvärden, redovisas. Vid beräkningen av representativa halter har även resultaten från tidigare undersökning inom östra delen medräknats. Representativa halter redovisas i tabell 3 tillsammans med platsspecifika riktvärden i kap SPRIDNING OCH BELASTNING Spridning med grundvattnet Föroreningar kan spridas med grundvattnet vidare ut till recipienten. Eftersom den största delen av den förorenade jorden ligger över grundvattenytan görs beräkningar med förutsättningen att det är infiltration av regnvatten som orsakar spridning. Spridningen sker genom att regnvatten infiltrerar jorden och lakar ut föroreningarna som sedan följer med grundvattnet ut i recipienten. I det här fallet kan det inte uteslutas att en viss Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 14

197 spridning även sker genom att tillrinnande grundvatten från närområdet för med sig föroreningar som ligger under grundvattenytan. Denna spridning bedöms dock vara försumbar i jämförelse. Eftersom stora delar av området kommer att bli hårdgjorda blir infiltrationen och grundvattenbildningen väldigt liten, sannolikt < 50 mm/år. Figur 7 visar en schematisk bild av spridningsriktning och den recipientyta som har använts i beräkningen av platsspecifika riktvärden. Figur 7. Yta och volym av recipient som används för beräkning av platsspecifika riktvärden. Pilen visar bedömd grundvattenriktning. Spridning av föroreningar till recipienten kan beräknas både baserat på halter i jord och på halter i grundvattnet. I en beräkning baserat på jordhalter används generella Kd-värden (värde på lösligheten). Dessa är ofta konservativt satta och speglar inte alltid verkligheten. En beräkning har gjorts av totalt utläckage av föroreningar från det västra delområdet (kg per år). Beräkningen har gjorts både baserat på halter i jord och baserat på grundvattenhalter. Som jordhalter har UCLM95 valts och för grundvattenhalter har aritmetiska medelvärden valts. Anledningen till att beräkningen har gjorts endast för det västra delområdet är att halterna i grundvattnet i det östra delområdet har varit mycket låga, oftast under laboratoriets detektionsgräns. Resultaten för några av ämnena redovisas i tabell 1. Tabell 1. Beräknat utläckage, kg per år, baserat på halter i jord och halter i grundvattnet. Beräknat utläckage, kg per år baserat på halter i jord Beräknat utläckage, kg per år baserat på halter i grundvatten Cu Pb Zn PAH-M PAH-H 0,093 0,065 0,12 0,0038 0,0002 0,0012 0, ,0037 0,0005 0,0005 Av tabellen framgår att det är stor skillnad mellan beräknat utläckage baserat på halter i jord och halter i grundvatten. För samtliga metaller är det beräknade utläckaget baserat på halter i jord minst en tiopotens högre än Miljö- och hälsoriskbedömning Kv. Domherren, Jönköpings kommun 15
