VAV-regulatorenhet med KNX / PL-Link

Transkript

1 s OpenAir VAV-regulatorenhet med KNX / PL-Link G..B181.1E/KN VAV-regulatorenhet 5 / 10 Nm med KNX-kommunikation GDB181.1E/KN med 5 Nm nominellt vridmoment GLB181.1E/KN med 10 Nm nominellt vridmoment Matningsspänning AC 24 V Stöder KNX S-Mode, LTE-Mode och PL-Link För anläggningar med variabel eller konstant luftvolymström

2 Funktion Funktion Beskrivning Kommunikation - KNX-TP, galvaniskt frånskilt - Max. 256 noder per rad (krets) (med förstärkare) - Bussbelastning 5 ma Funktion - Börvärde % - Ärvärde för volymström, spjälläge och differenstryck - Volymströms- eller spjällägesreglering - Tvångsstyrning med digitala kommunikationsobjekt - Börvärdesövervakning och backup-funktion För mer information om specifika funktioner, se Basdokumentation P3547. Typöversikt Typbeteckning Styrsignal Gångtid Manuell omställning Beställningsnummer Matningsspänning Effektförbrukning Lägesåterföring GDB181.1E/KN GLB181.1E/KN S55499-D134 S55499-D135 AC 24 V KNX-TP 1 VA / 0,5 W 3 VA / 2,5 W 1) 150 s Ja Ja För mer information om tillbehör och reservdelar se datablad N4698sv. 1) Ställdons rörelse Beställning (exempel) Typbeteckning. Beställningsnummer Benämning Antal GDB181.1E/KN S55499-D134 VAV-regulatorenhet med KNX 1 Kombinationsmöjligheter Typbeteckning Beställningsnummer AST20 S55499-D165 Handburna verktyg för idrifttagning och service ACS931 ACS941 Benämning Dokumenttyp Dokumentnummer PC-verktyg för idrifttagning och service (OEM-version) PC-verktyg för idrifttagning och service (Service- version) Datablad Användarmanual Datablad Datablad A6V A6V N5853 N5852 Programversioner VAV-regulatorenheter serie G är avsedda för användning med ETS-enhetprofil v2.x, dock kan ETS-enhetprofil v1.x användas för bakåtkompatibilitet ändamål. Program- / mjukvaruversion Serie E Serie F Serie G Tillverkningsperiod 10/ / / / /2017 Bussmodul programversion ETS-enhetsprofil v1.x Stöds Stöds Stöds ETS-enhetsprofil v2.x Stöds inte Stöds inte Stöds... 2 / 12

3 Produktdokumentation Rubrik Ämne Dokumentnr VAV Compact Controllers KNX / PL-Link Technical Basics Mounting Instruction VAV Compact Controllers KNX / PL-Link Detaljerad information om VAV-regulatorenhet med KNX / PL-Link-kommunikation Monterings- / installationsinstruktion för VAVregulatorenhet KNX / PL-Link 5 / 10 Nm P3547en M3547en Här hämtar du produktdokumentation och -programvara Relaterade dokument som t.ex. miljödeklarationer, CE-deklarationer osv., kan laddas ner från följande Internetadresser: eller ETS-enhetsprofil kan laddas ner från följande Internetadress: Användargränssnitt HMI (Human-machine interface) Tryckknapp För ytterligare information om apparatstatus, funktioner samt felmeddelanden, se produktdokumentation Technical Basics, P3547 Aktivitet Knapptryckning Funktion Aktivera/deaktivera adressringsläge Tryck på knappen < 1s Den röda lysdioden lyser eller slocknar Återställning till fabriksinställningarna Tryck på knappen > 20s Den orange lysdioden blinkar tills enheten återstartar PL-Link-anslutningstest 2) Tryck på knappen > 2s och < 20s Den orange lysdioden blinkar en gång Lysdiodens färger och blinkande mönster Färg Mönster Beskrivning Släckt --- Problem drift eller enheten är inte påslagen Grön Kontinuerlig Till Anslutningstest har genomförts utan problem 2) Orange Blinkningar a) Fabriksåterställning pågår b) Efter aktivering av en anslutningstest: V.g. vänta 2) Röd Kontinuerlig Till c) Enheten är i programmerings-/adresseringsläge d) Efter aktivering av en anslutningstest: Testet misslyckades 2) 2) Funktionen eller del av funktionen är tillgänglig endast vid PL-Link-drift Adressering och busstest via tryckknappen VAV-regulatorenheterna kan sättas till adresserings-/programmeringsläge med tryckknappen: Tryck på knappen (>0,1s och <1s) KNX-bussanslutning OK Den röda lysdioden lyser tills adressering / programmering är avslutad KNX-bussanslutning inte OK Lysdioden förblir släckt Återställning av enheten via tryckknappen VAV-regulatorenheterna kan återställas med tryckknappen: Tryck på knappen > 20s Den orange lysdioden blinkar Enheten återstartar Samtliga parametrar som kan anpassas av OEM är återställda till OEM-standardvärden. 3 / 12

4 Idrifttagning och parameterinställningar Parameterinställningar för VAV-applikation VAV-regulatorenhetens grundläggande konfiguration görs normalt av OEM, särskilt för parametrarna för nominell volymström (Vnom), öppningsriktning och boxkoefficient (Vn). Inställningen av alla parametrar är beroende av den aktuella applikationen och kan erhållas i regel från fabrikanten av VAV donet.. Följande parametrar måste kontrolleras eller inställas före idrifttagning: Parameter Område Beskrivning Fabriksinställning Driftläge VAV (vol.regl.) / POS (lägesregl.) Utvärdering av börvärdet VAV = Börvärdesreglerad volymström [%] POS = Börvärdesreglerat spjälläge [%] Öppningsriktning CW (R) / CCW (L) Öppningsriktning för luftspjället CW (R) Adaptiv positionering Från / Till Anpassning av spjällets lägesåterföringssignal till det faktiska öppningsområdet Till = Ingen anpassning/mappning % Från = Anpassning/mappning t.ex % Vmin % Min. luftvolymström 0 % Vmax % Max. luftvolymström 100 % Vnom m 3 /h Nominell luftvolymström 3) 100 m 3 /h Boxkoefficient (Vn) Höjd över havet m i steg om 500 m För mer detaljerad information se Basdokumentation P3547. Variabel för nominell volymström; inställd av tillverkaren (OEM) Höjdnivåns korrektionsfaktor för differenstryckgivaren (välj n*500m-värdet närmast den verkliga höjden) VAV Från meter 3) Värdet används endast för visning / inte för volymströmreglerkretsen Driftläge Volymströmreglering Variabel volymströmreglering (VAV) Driftpunkten bestäms av börvärdet och inställningarna för Vmin / Vmax. Vmin [%] Vmax [%] 1 Börvärde 2 Ärvärde 3 Reglerområde 3 Konstant volymströmreglering (CAV) En konstant luftvolymström kan uppnås genom att ställa in börvärdet på ett konstant värde eller sätta Vmin = Vmax. Driftläge Spjällägesreglering Genom att ställa in driftläge på POS kan VAV-regulatorenheterna användas som spjällställdon, t.ex. genom att använda %-börvärde som börvärde för spjälläget. 4 / 12

5 Parameterinställningar för integrering av KNX-buss Följande parametrar kontrolleras vanligtvis och ställs in av systemplaneraren för att uppnå rätt nivå av busstrafik genererad av VAV-regulatorenheten eller för att definiera beteendet vid kommunikationsavbrott. Parametrar i gruppen "advanced" kan lämnas oförändrade om inte en särskild konfiguration krävs. Parametergrupp Standard : Parameter Område Beskrivning Fabriksinställning Backup-timeout Backup-läge min 0 min = inaktiv Backup-läge Håller senaste läge Tidsintervall för att upptäcka kommunikationsavbrott. Om den är inaktiverad, reglerar VAVregulatorenheten enligt det senast mottagna volymflödesbörvärdet tills ett nytt börvärde tas emot. VAV-regulatorenhetens inverkan när kommunikationens timeout har överskridits (inget börvärde mottaget inom det angivna tidsintervallet). Backup-läge: Ställdonet rör sig till det angivna läget Håller senaste läge: Ställdonet håller senaste läge utan volymströmreglering Backup-värde % Spjälläge som ställdonet rör sig till vid avbrott av kommunikationen 30 min. Backup-läge 50% Parametergrupp Advanced : Parameter Område Beskrivning Fabriksinställning Hysteres (COV) 6) volymström Min. repetitionstid volymström Hysteres (COV) spjälläge Min. repetitionstid spjälläge % Tröskelvärdet för det relativa volymflödet. Värdeförändringar under tröskelvärdet överförs inte via bussen s Min. väntetid tills en värdeförändring över tröskelvärdet överförs via bussen % Tröskelvärdet för spjälläge. Värdeförändringar under tröskelvärdet överförs inte via bussen s Min. väntetid tills en värdeförändring över tröskelvärdet överförs via bussen Överstyrningsläge % Spjälläge till vilket ställdonet går till om tillhörande gruppobjekt är aktiverat (överstyrd prioritet) Överstyrningsläge % Spjälläge till vilket ställdonet går till om tillhörande gruppobjekt är aktiverat (överstyrd prioritet) 6) COV = Värdeförändring (Change of value) 1% 10 s 1% 10 s 0% 100% 5 / 12

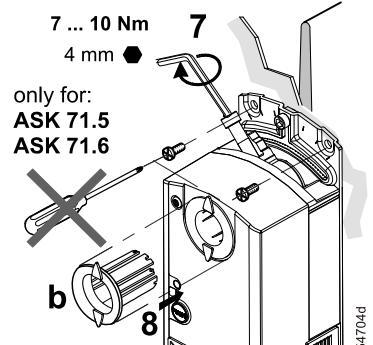

6 Anvisning Säkerhet Varning Landsspecifika säkerhetsföreskrifter Åsidosättande av de landsspecifika säkerhetsföreskrifterna kan resultera i person- eller materiella skador. Beakta landspecifika bestämmelser och följ motsvarande säkerhetsföreskrifter. Montering VAV-regulatorenheterna får inte öppnas Monteringshålet för tillbehören får inte användas för att fästa VAV-regulatorenheterna Monteringslägen Kapslingsklass IP54 i följande monteringslägen Monteringshål för tillbehören 7) 7) Får inte användas för att fästa enheten, använd en ankarskena i stället. Se monteringsinstr. M3547 Underhåll VAV-regulatorenheterna är underhållsfria. Vid underhållsarbete koppla ur de elektriska anslutningarna från plintarna. Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EU-riktlinje 2012/19/EU och får inte avfallshanteras som osorterade hushållssopor. Avfallshantering ska ske inom de avsedda kanalerna för insamling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas. Garanti Användarspecifika tekniska data garanteras endast tillsammans med produkter som anges under avsnitt Kombinationsmöjligheter. Vid användning av tredjepartsprodukter upphör därmed alla garantier från 6 / 12

7 KNX-gruppobjekten Nr Namn i ETS Objektfunktion Flags Datapunkttyp KNX Område C R W T U ID DPT_Name Format Enhet 1 Larminformation Sändning _AlarmInfo 6 Byte --- [ ] = Log Nr. [0...2] = Alarm priority [0...14] = Application area [0...4] = Error class [0...7] = Attributes [0...7] = Alarm status 2 Larmstatus Sändning _Alarm 1 bit = No alarm 1 = Alarm 3 Larmöverföring Mottagning _Enable 1 bit = Disable 1 = Enable 4 Börvärde Mottagning _Scaling 1 Byte % % 5 Spjälläge Sändning _ Scaling 1 Byte % % 6 Volymström Sändning _ Scaling 1 Byte % % (relativ) 5) Sändning _Percent_V16 2 Bytes % % Sändning _ Percent_U8 1 Byte % % 7 Volymström Sändning _Value_Airflow 2 Bytes m 3 /h m3/h (absolut) 5) Sändning _ Volume_Flux 4 Bytes m 3 /s 0..(2 32-1) 8 Larm Sändning _Alarm 1 bit = No alarm 1 = Alarm 9 Överstyrning Sändning _Bool 1 bit = False 1 = True 10 Överstyrningsläge 1 11 Överstyrningsläge 2 Mottagning _Enable 1 bit = Disable 1 = Enable Mottagning _Enable 1 bit = Disable 1 = Enable 12 Balanseringsläge Mottagning _Enable 1 bit = Disable 1 = Enable 13 Vmin 5) Mottagning _Percent_V16 2 Bytes % % 14 Vmax 5) Mottagning _Percent_V16 2 Bytes % % 15 Vnom Endast läsning 16 Öppningsriktning Endast läsning 17 Diff.tryck 6) Endast läsning Endast läsning 18 Koefficient Endast läsning _Value_Airflow 2 Bytes m3/h m3/h _Invert 1 bit = Not Inverted 1 = Inverted _Value_Pres 2 Bytes Pa Pa _Value_Pressure 4 Bytes Pa 0..(2 32-1) * 4-Byte Float 4 Bytes OEM-återställning Mottagning _Trigger 1 bit --- 0, 1 = Trigger 5) Av tekniska skäl måste värdena för Vmin / Vmax anges med två efterföljande "0" i ETS5, dvs. för att få Vmin = 5%, ange "500%" i ETS5. Detsamma gäller för att läsa tillbaka dessa parametrar. 6) För vissa gruppobjekt, alternativ datapunktyper (DPT) kan väljas i ETS. Den första posten i tabellen visar standardinställningen. 7 / 12

8 Tekniska data Matning Matningsspänning G..B181.1E/.. AC 24 V ± 20 % (SELV) Frekvens Effektförbrukning Funktionsdata Gångtid för nominell vridningsvinkel Vid 50 Hz Ställdon hållning Ställdon i rörelse G..B181.1E/.. eller AC 24 V klass 2 (US) 50/60 Hz Nominellt vridmoment GDB.. 5 Nm GLB.. 1 VA / 0,5 W 3 VA / 2,5 W 150 s (50 Hz) 125 s (60 Hz) 10 Nm Max. vridmoment GDB.. < 7 Nm Nominellt / Max. vridningsvinkel GLB.. < 14 Nm 90 / 95 ± 2 Vridningsriktning Inställbar via verktyg eller över bussen Moturs / medurs Anslutningskabel Ledningslängd 0,9 m Matning Antal ledare och area 2 x 0,75 mm 2 Kommunikation Antal ledare och area 2 x 0,75 mm 2 Servicegränssnitt Anslutningsplint 7-polig, rutnät 2,00 mm Kommunikation Kommunikationsprotokoll Anslutningstyp KNX-TP (el. isolerad) Skyddsdata Kapslingsklass Bussbelastnig Kapslingsklass enligt EN (se monteringsinstruktion) Isolerklass Isolerklass enligt EN III Omgivningsförhållanden Gällande standarder 5 ma IP54 IEC x Drift Omgivningsförhållande Klass 3K5 Monteringsplats Inomhus Temperatur 0 50 C Fuktighet (kondensbildning ej tillåten) 5 95 % RF Transport Omgivningsförhållande Klass 2K3 Temperatur C Fuktighet % RF Lagring Omgivningsförhållande Klass 1K3 Temperatur C Fuktighet % RF 8 / 12

9 Normer och standarder Produktstandard Elektromagnetisk kompatibilitet (användningsområde) EN60730-x För bostadsmiljöer, kommersiella miljöer och industrimiljöer GDB181.1E/KN GLB181.1E/KN EU-konformitet (CE) A5W ) A5W ) RCM-konformitet A5W ) A5W ) UL, cul AC 24 V UL Miljökompatibilitet Produktens miljödeklaration A6V ) innehåller information om produktens miljövänliga tillverkning och process (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering). Mått / Vikt Vikt Exkl. förpackning 0,6 kg Mått 71 x 158 x 61 mm Lämpliga spjällaxlar Rund (med centreringsdel) mm ( mm) 4-kantig ,8 mm Min. axellängd 30 mm Max. axelhårdhet <300 HV Volymströmregulator Typ 3-läges regulator med hysteres Vmax, inställbar Upplösning 1% / fabriksinställning 100% 20%...120% Vmin, inställbar Upplösning 1% / fabriksinställning 0% -20%...100% Vn = f(dp n), inställbar Upplösning 0,01 / fabriksinställning 1,00 1, Differenstryckgivare Noggrannhet 23 C, 966 mbar och valfritt monteringsläge Slanganslutningar (intern diameter) Mätområde Arbetsområde Nollpunkt Höjdnivå Drift Max. tillåtet arbetstryck Max. tillåten ensidig överbelastning 3 8 mm Pa Pa ± 0,2 Pa ± 4,5 % av mätvärdet ± 0,1 Pa / år 3000 Pa 3000 Pa 1) Dokumenten kan laddas ned från eller 9 / 12

10 Kopplingsscheman Apparatscheman VAV-regulatorenheten levereras med två fast anslutna kablar. Alla sammankopplade enheter ska vara anslutna till samma G0. G..B181.1E/KN (G) (CE+) (CE-) Tool = Konfigurations- och underhållsgränssnitt (Serie E och senare: 7-polig kontakt) Dp (G0) 2 Tool 3547G01 Matnings- och bussledningar Ledarbeskrivning Ledarfärg Plintkod Beskrivning Ledare 1: Matning / svart överdrag 1 Röd (RD) G Systempotential AC 24 V 2 Svart (BK) G0 Systemnoll AC 24 V Ledare 2: Kommunikation / blått överdrag 1 Röd (RD) CE+ KNX CE+ 2 Svart (BK) CE- KNX CE+ Anmärkning Matningsspänningen vid plintarna G och G0 måste uppfylla kraven för SELV eller PELV. Transformatorerna skall vara godkända skyddstransformatorer, dubbelisolerade enligt EN samt lämpliga för kontinuerlig inkoppling. 10 / 12

11 Måttuppgifter (mått i mm) G..B181.1E/ ø7 min x min. 100 Ø M01 min. 200 min X X = 8-16 mm 12.8 mm 15 mm 11 / 12

12 Utfärdad av AB Building Technologies Division Elektronvägen Huddinge Sverige Tel Fax AB, Building Technologies Division, en_b/ Rätt till tekniska ändringar och tillgänglighet förbehålles. Dokumentnummer Utgåva
