1

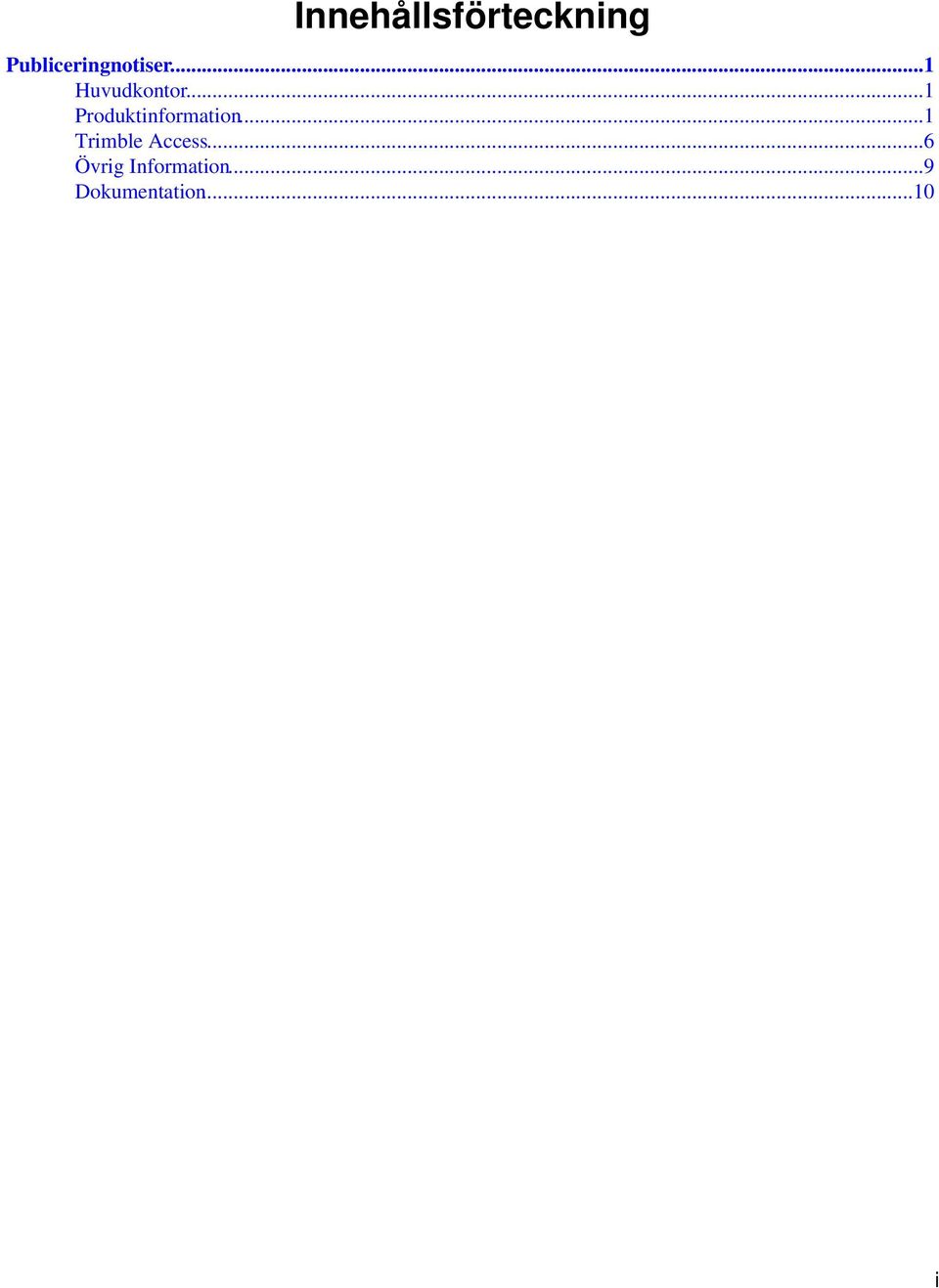

2 Innehållsförteckning Publiceringnotiser...1 Huvudkontor...1 Produktinformation...1 Trimble Access...6 Övrig Information...9 Dokumentation...10 i

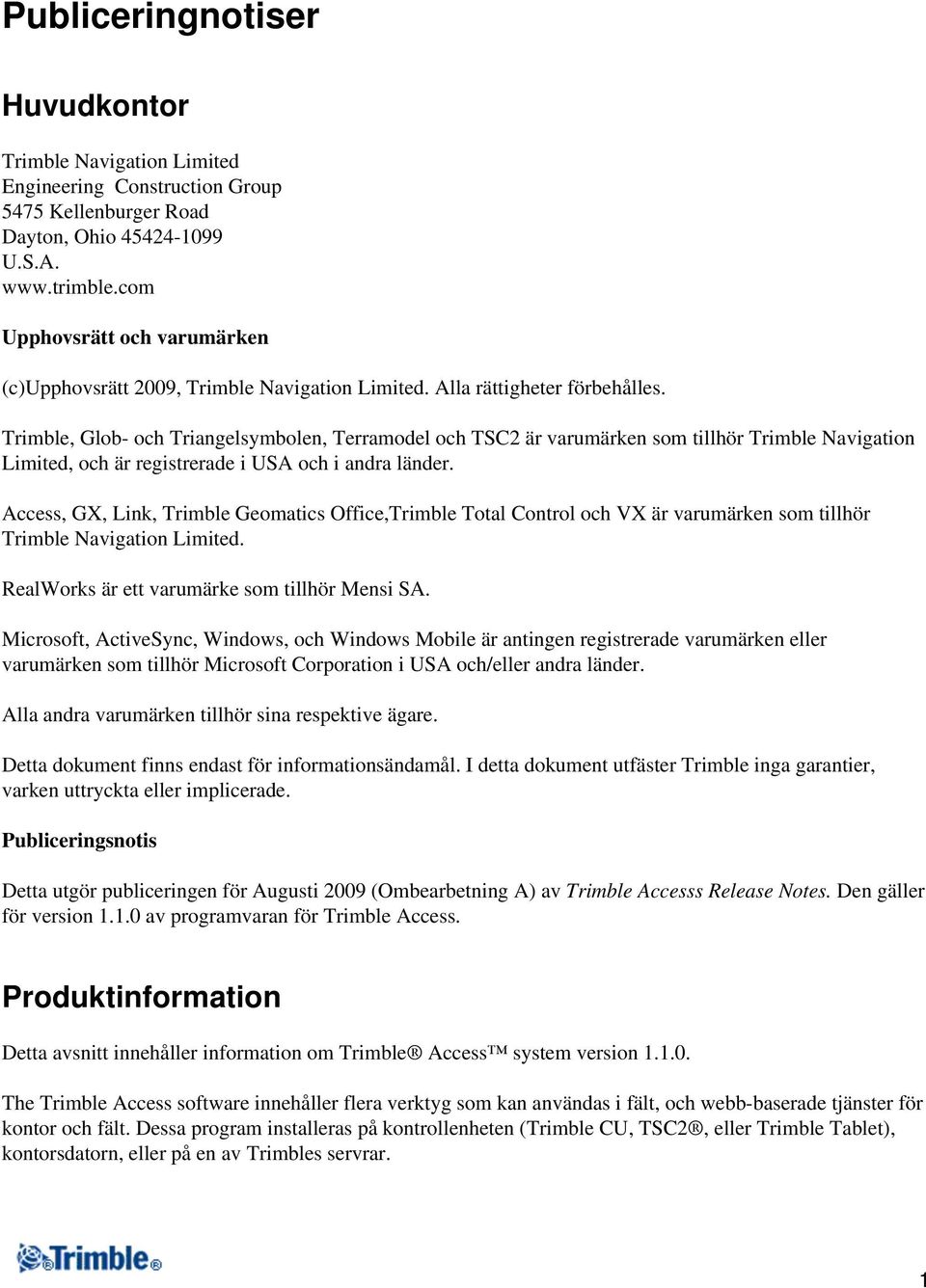

3 Publiceringnotiser Huvudkontor Trimble Navigation Limited Engineering Construction Group 5475 Kellenburger Road Dayton, Ohio U.S.A. Upphovsrätt och varumärken (c)upphovsrätt 2009, Trimble Navigation Limited. Alla rättigheter förbehålles. Trimble, Glob- och Triangelsymbolen, Terramodel och TSC2 är varumärken som tillhör Trimble Navigation Limited, och är registrerade i USA och i andra länder. Access, GX, Link, Trimble Geomatics Office,Trimble Total Control och VX är varumärken som tillhör Trimble Navigation Limited. RealWorks är ett varumärke som tillhör Mensi SA. Microsoft, ActiveSync, Windows, och Windows Mobile är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Alla andra varumärken tillhör sina respektive ägare. Detta dokument finns endast för informationsändamål. I detta dokument utfäster Trimble inga garantier, varken uttryckta eller implicerade. Publiceringsnotis Detta utgör publiceringen för Augusti 2009 (Ombearbetning A) av Trimble Accesss Release Notes. Den gäller för version av programvaran för Trimble Access. Produktinformation Detta avsnitt innehåller information om Trimble Access system version The Trimble Access software innehåller flera verktyg som kan användas i fält, och webb-baserade tjänster för kontor och fält. Dessa program installeras på kontrollenheten (Trimble CU, TSC2, eller Trimble Tablet), kontorsdatorn, eller på en av Trimbles servrar. 1

4 Dessa publiceringsnotiser omfattar två bassystem: Trimble Access för kontrollenheterna Trimble CU och TSC2 Detta inkluderar program som General Survey, Roads, Tunnels, Internet-inställningar, och AccessSync. För ytterligare information se Trimble Access Hjälp. Notering - Hjälpen finns även på som ett nedladdningsbart PDF-dokument vilket det går att söka i eller skriva ut. Trimble Access för Trimble Tablet-kontrollenhet Detta inkluderar program som; General Scanning, Volumes, och DTM:er. Nya kontrollenheter Trimble CU och TSC2-kontrollenheter Om kontrollenhetens operativsystem och basmjukvara redan är installerat måste man använda Trimble Access Installation Manager för att installera ytterligare program och licenser. Trimble Tablet-kontrollenhet Om operativsystemet inte finns installerat startar man kontrollenheten för att installera operativsystemet Windows. Därefter installerar man Trimble Access Installation Manager vilken i sin tur kan installera program och licenser. Installera Trimble Access Installation Manager för första gången Trimble CU och TSC2-kontrollenheter - installera på kontorsdatorn: 1. På kontorsdatorn ange i webbläsaren och tryck därefter på Downloads / Trimble Access Installation Manager. 2. Tryck på Run och följ därefter instruktionerna i installationsguiden för att ladda ner Installation Manager på datorn. 3. På kontorsdatorn tryck Starta / Program / Trimble Access Installation Manager och anslut därefter kontrollenheten till datorn med hjälp av Microsoft ActiveSync teknologi eller med Windows Mobile Device Center. Installation Manager installeras på datorn och kan nu uppdatera mjukvaran på kontrollenheten. Trimble Tablet kontrollenhet - installera på kontrollenheten: 1. Sätt på kontrollenheten för att installera Windows operativsystem och därefter de senaste Windows-uppdateringarna. 2. Ange på kontrollenheten i webbläsaren och tryck sedan Downloads / Trimble Access Installation Manager. 2

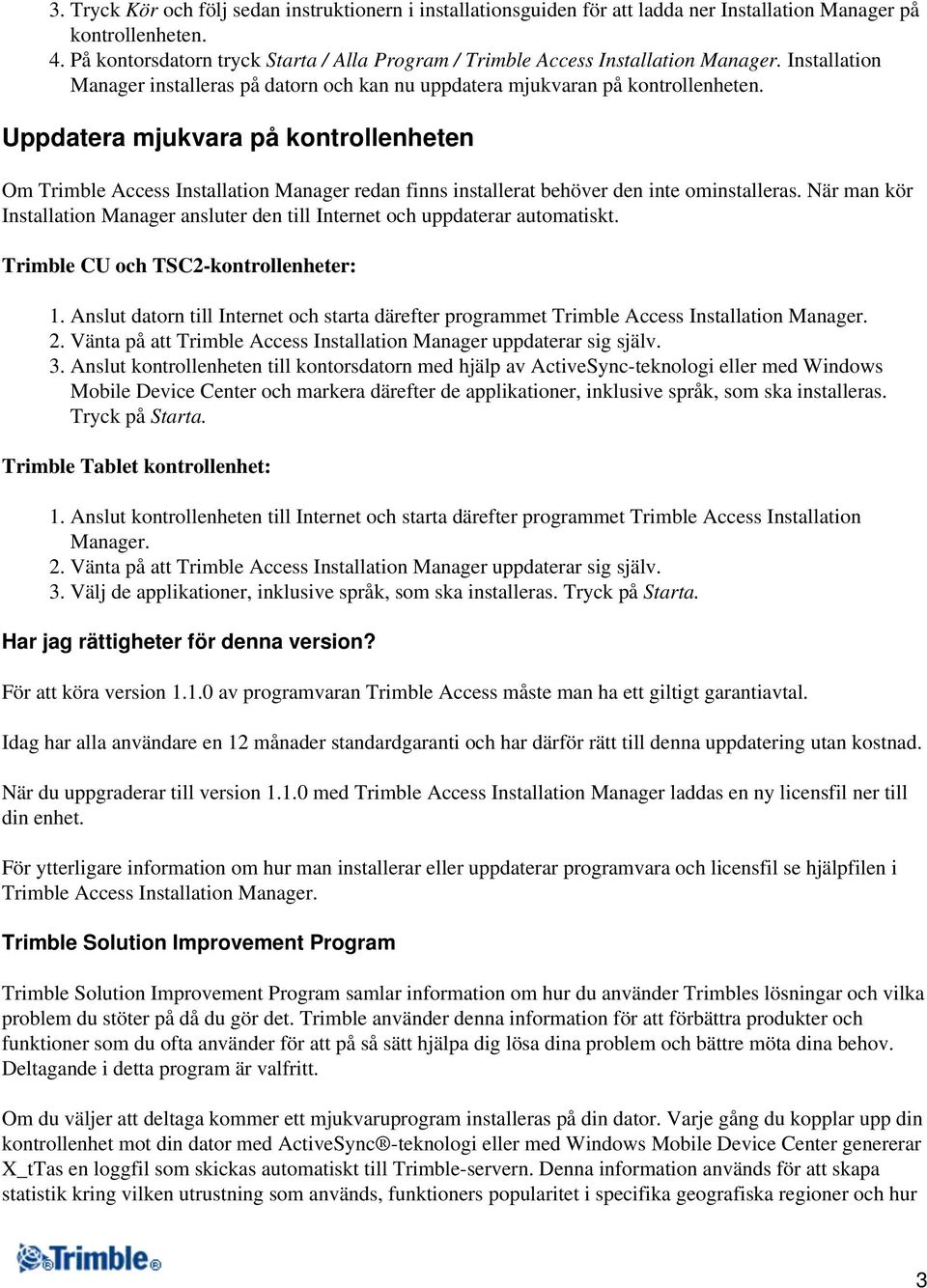

5 3. Tryck Kör och följ sedan instruktionern i installationsguiden för att ladda ner Installation Manager på kontrollenheten. 4. På kontorsdatorn tryck Starta / Alla Program / Trimble Access Installation Manager. Installation Manager installeras på datorn och kan nu uppdatera mjukvaran på kontrollenheten. Uppdatera mjukvara på kontrollenheten Om Trimble Access Installation Manager redan finns installerat behöver den inte ominstalleras. När man kör Installation Manager ansluter den till Internet och uppdaterar automatiskt. Trimble CU och TSC2-kontrollenheter: 1. Anslut datorn till Internet och starta därefter programmet Trimble Access Installation Manager. 2. Vänta på att Trimble Access Installation Manager uppdaterar sig själv. 3. Anslut kontrollenheten till kontorsdatorn med hjälp av ActiveSync-teknologi eller med Windows Mobile Device Center och markera därefter de applikationer, inklusive språk, som ska installeras. Tryck på Starta. Trimble Tablet kontrollenhet: 1. Anslut kontrollenheten till Internet och starta därefter programmet Trimble Access Installation Manager. 2. Vänta på att Trimble Access Installation Manager uppdaterar sig själv. 3. Välj de applikationer, inklusive språk, som ska installeras. Tryck på Starta. Har jag rättigheter för denna version? För att köra version av programvaran Trimble Access måste man ha ett giltigt garantiavtal. Idag har alla användare en 12 månader standardgaranti och har därför rätt till denna uppdatering utan kostnad. När du uppgraderar till version med Trimble Access Installation Manager laddas en ny licensfil ner till din enhet. För ytterligare information om hur man installerar eller uppdaterar programvara och licensfil se hjälpfilen i Trimble Access Installation Manager. Trimble Solution Improvement Program Trimble Solution Improvement Program samlar information om hur du använder Trimbles lösningar och vilka problem du stöter på då du gör det. Trimble använder denna information för att förbättra produkter och funktioner som du ofta använder för att på så sätt hjälpa dig lösa dina problem och bättre möta dina behov. Deltagande i detta program är valfritt. Om du väljer att deltaga kommer ett mjukvaruprogram installeras på din dator. Varje gång du kopplar upp din kontrollenhet mot din dator med ActiveSync -teknologi eller med Windows Mobile Device Center genererar X_tTas en loggfil som skickas automatiskt till Trimble-servern. Denna information används för att skapa statistik kring vilken utrustning som används, funktioners popularitet i specifika geografiska regioner och hur 3

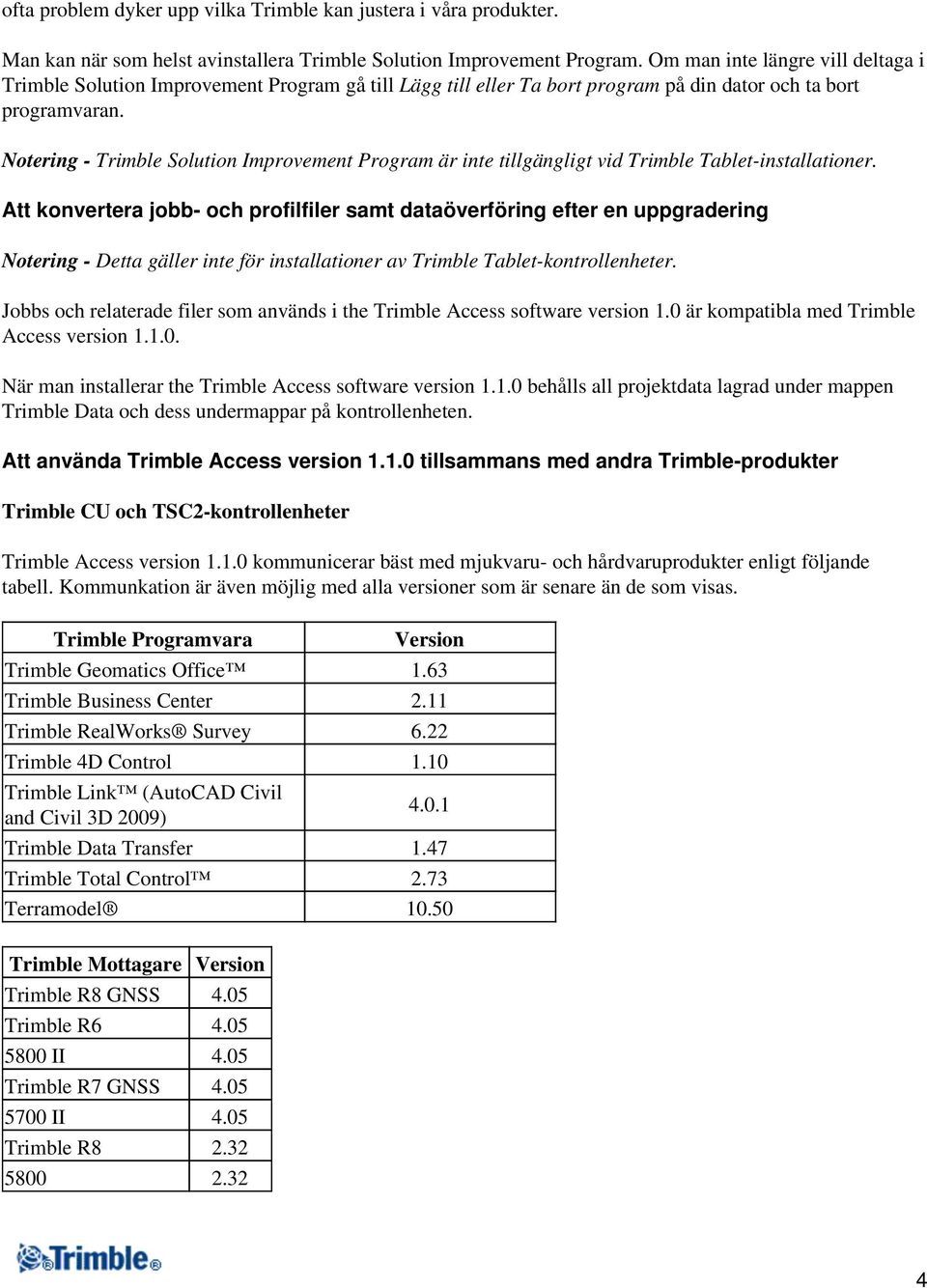

6 ofta problem dyker upp vilka Trimble kan justera i våra produkter. Man kan när som helst avinstallera Trimble Solution Improvement Program. Om man inte längre vill deltaga i Trimble Solution Improvement Program gå till Lägg till eller Ta bort program på din dator och ta bort programvaran. Notering - Trimble Solution Improvement Program är inte tillgängligt vid Trimble Tablet-installationer. Att konvertera jobb- och profilfiler samt dataöverföring efter en uppgradering Notering - Detta gäller inte för installationer av Trimble Tablet-kontrollenheter. Jobbs och relaterade filer som används i the Trimble Access software version 1.0 är kompatibla med Trimble Access version När man installerar the Trimble Access software version behålls all projektdata lagrad under mappen Trimble Data och dess undermappar på kontrollenheten. Att använda Trimble Access version tillsammans med andra Trimble-produkter Trimble CU och TSC2-kontrollenheter Trimble Access version kommunicerar bäst med mjukvaru- och hårdvaruprodukter enligt följande tabell. Kommunkation är även möjlig med alla versioner som är senare än de som visas. Trimble Programvara Version Trimble Geomatics Office 1.63 Trimble Business Center 2.11 Trimble RealWorks Survey 6.22 Trimble 4D Control 1.10 Trimble Link (AutoCAD Civil and Civil 3D 2009) Trimble Data Transfer 1.47 Trimble Total Control 2.73 Terramodel Trimble Mottagare Version Trimble R8 GNSS 4.05 Trimble R II 4.05 Trimble R7 GNSS II 4.05 Trimble R

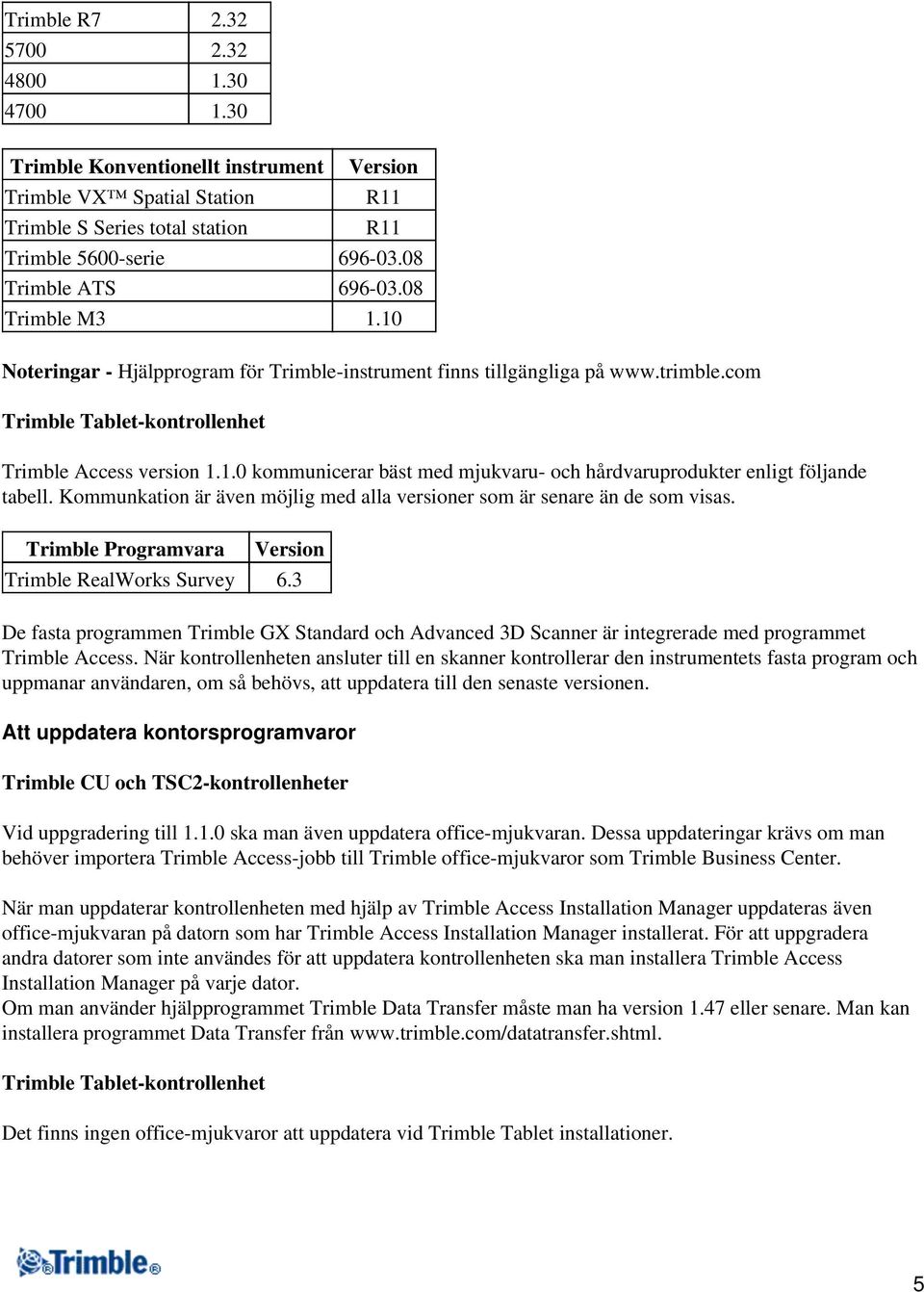

7 Trimble R Trimble Konventionellt instrument Trimble VX Spatial Station Trimble S Series total station Version R11 R11 Trimble 5600-serie Trimble ATS Trimble M Noteringar - Hjälpprogram för Trimble-instrument finns tillgängliga på Trimble Tablet-kontrollenhet Trimble Access version kommunicerar bäst med mjukvaru- och hårdvaruprodukter enligt följande tabell. Kommunkation är även möjlig med alla versioner som är senare än de som visas. Trimble Programvara Version Trimble RealWorks Survey 6.3 De fasta programmen Trimble GX Standard och Advanced 3D Scanner är integrerade med programmet Trimble Access. När kontrollenheten ansluter till en skanner kontrollerar den instrumentets fasta program och uppmanar användaren, om så behövs, att uppdatera till den senaste versionen. Att uppdatera kontorsprogramvaror Trimble CU och TSC2-kontrollenheter Vid uppgradering till ska man även uppdatera office-mjukvaran. Dessa uppdateringar krävs om man behöver importera Trimble Access-jobb till Trimble office-mjukvaror som Trimble Business Center. När man uppdaterar kontrollenheten med hjälp av Trimble Access Installation Manager uppdateras även office-mjukvaran på datorn som har Trimble Access Installation Manager installerat. För att uppgradera andra datorer som inte användes för att uppdatera kontrollenheten ska man installera Trimble Access Installation Manager på varje dator. Om man använder hjälpprogrammet Trimble Data Transfer måste man ha version 1.47 eller senare. Man kan installera programmet Data Transfer från Trimble Tablet-kontrollenhet Det finns ingen office-mjukvaror att uppdatera vid Trimble Tablet installationer. 5

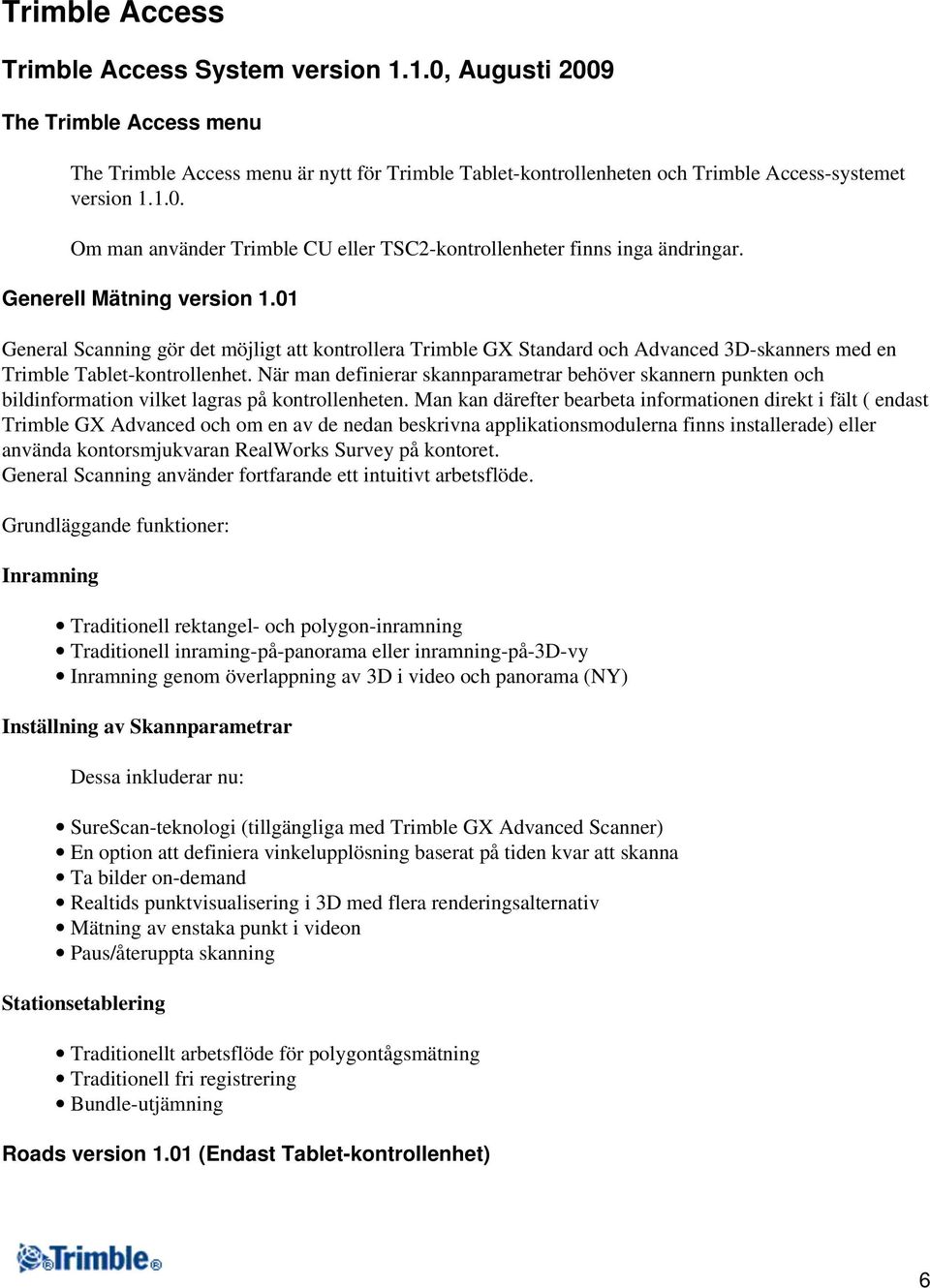

8 Trimble Access Trimble Access System version 1.1.0, Augusti 2009 The Trimble Access menu The Trimble Access menu är nytt för Trimble Tablet-kontrollenheten och Trimble Access-systemet version Om man använder Trimble CU eller TSC2-kontrollenheter finns inga ändringar. Generell Mätning version 1.01 General Scanning gör det möjligt att kontrollera Trimble GX Standard och Advanced 3D-skanners med en Trimble Tablet-kontrollenhet. När man definierar skannparametrar behöver skannern punkten och bildinformation vilket lagras på kontrollenheten. Man kan därefter bearbeta informationen direkt i fält ( endast Trimble GX Advanced och om en av de nedan beskrivna applikationsmodulerna finns installerade) eller använda kontorsmjukvaran RealWorks Survey på kontoret. General Scanning använder fortfarande ett intuitivt arbetsflöde. Grundläggande funktioner: Inramning Traditionell rektangel- och polygon-inramning Traditionell inraming-på-panorama eller inramning-på-3d-vy Inramning genom överlappning av 3D i video och panorama (NY) Inställning av Skannparametrar Dessa inkluderar nu: SureScan-teknologi (tillgängliga med Trimble GX Advanced Scanner) En option att definiera vinkelupplösning baserat på tiden kvar att skanna Ta bilder on-demand Realtids punktvisualisering i 3D med flera renderingsalternativ Mätning av enstaka punkt i videon Paus/återuppta skanning Stationsetablering Traditionellt arbetsflöde för polygontågsmätning Traditionell fri registrering Bundle-utjämning Roads version 1.01 (Endast Tablet-kontrollenhet) 6

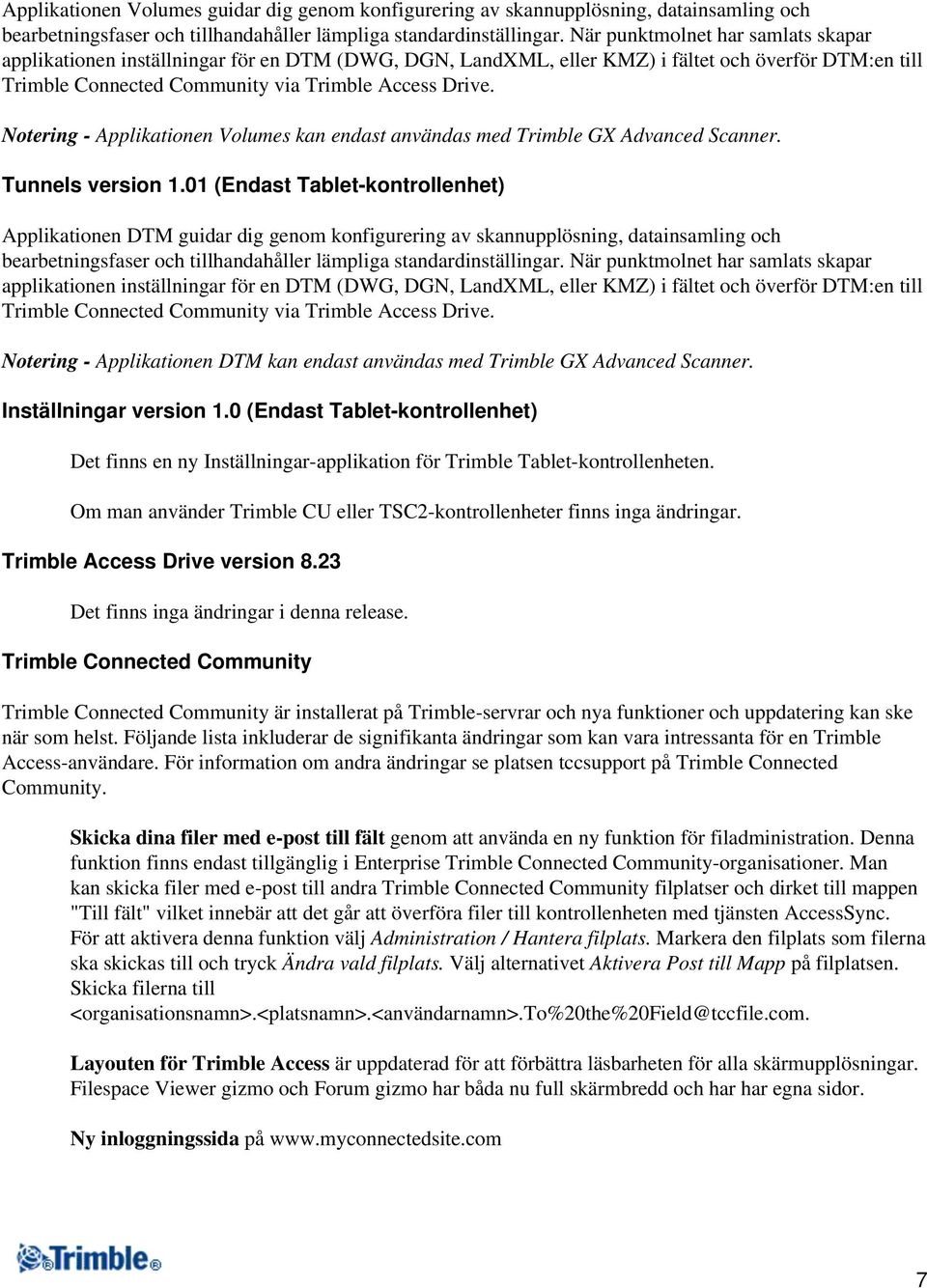

9 Applikationen Volumes guidar dig genom konfigurering av skannupplösning, datainsamling och bearbetningsfaser och tillhandahåller lämpliga standardinställingar. När punktmolnet har samlats skapar applikationen inställningar för en DTM (DWG, DGN, LandXML, eller KMZ) i fältet och överför DTM:en till Trimble Connected Community via Trimble Access Drive. Notering - Applikationen Volumes kan endast användas med Trimble GX Advanced Scanner. Tunnels version 1.01 (Endast Tablet-kontrollenhet) Applikationen DTM guidar dig genom konfigurering av skannupplösning, datainsamling och bearbetningsfaser och tillhandahåller lämpliga standardinställingar. När punktmolnet har samlats skapar applikationen inställningar för en DTM (DWG, DGN, LandXML, eller KMZ) i fältet och överför DTM:en till Trimble Connected Community via Trimble Access Drive. Notering - Applikationen DTM kan endast användas med Trimble GX Advanced Scanner. Inställningar version 1.0 (Endast Tablet-kontrollenhet) Det finns en ny Inställningar-applikation för Trimble Tablet-kontrollenheten. Om man använder Trimble CU eller TSC2-kontrollenheter finns inga ändringar. Trimble Access Drive version 8.23 Det finns inga ändringar i denna release. Trimble Connected Community Trimble Connected Community är installerat på Trimble-servrar och nya funktioner och uppdatering kan ske när som helst. Följande lista inkluderar de signifikanta ändringar som kan vara intressanta för en Trimble Access-användare. För information om andra ändringar se platsen tccsupport på Trimble Connected Community. Skicka dina filer med e-post till fält genom att använda en ny funktion för filadministration. Denna funktion finns endast tillgänglig i Enterprise Trimble Connected Community-organisationer. Man kan skicka filer med e-post till andra Trimble Connected Community filplatser och dirket till mappen "Till fält" vilket innebär att det går att överföra filer till kontrollenheten med tjänsten AccessSync. För att aktivera denna funktion välj Administration / Hantera filplats. Markera den filplats som filerna ska skickas till och tryck Ändra vald filplats. Välj alternativet Aktivera Post till Mapp på filplatsen. Skicka filerna till <organisationsnamn>.<platsnamn>.<användarnamn>.to%20the%20field@tccfile.com. Layouten för Trimble Access är uppdaterad för att förbättra läsbarheten för alla skärmupplösningar. Filespace Viewer gizmo och Forum gizmo har båda nu full skärmbredd och har har egna sidor. Ny inloggningssida på 7

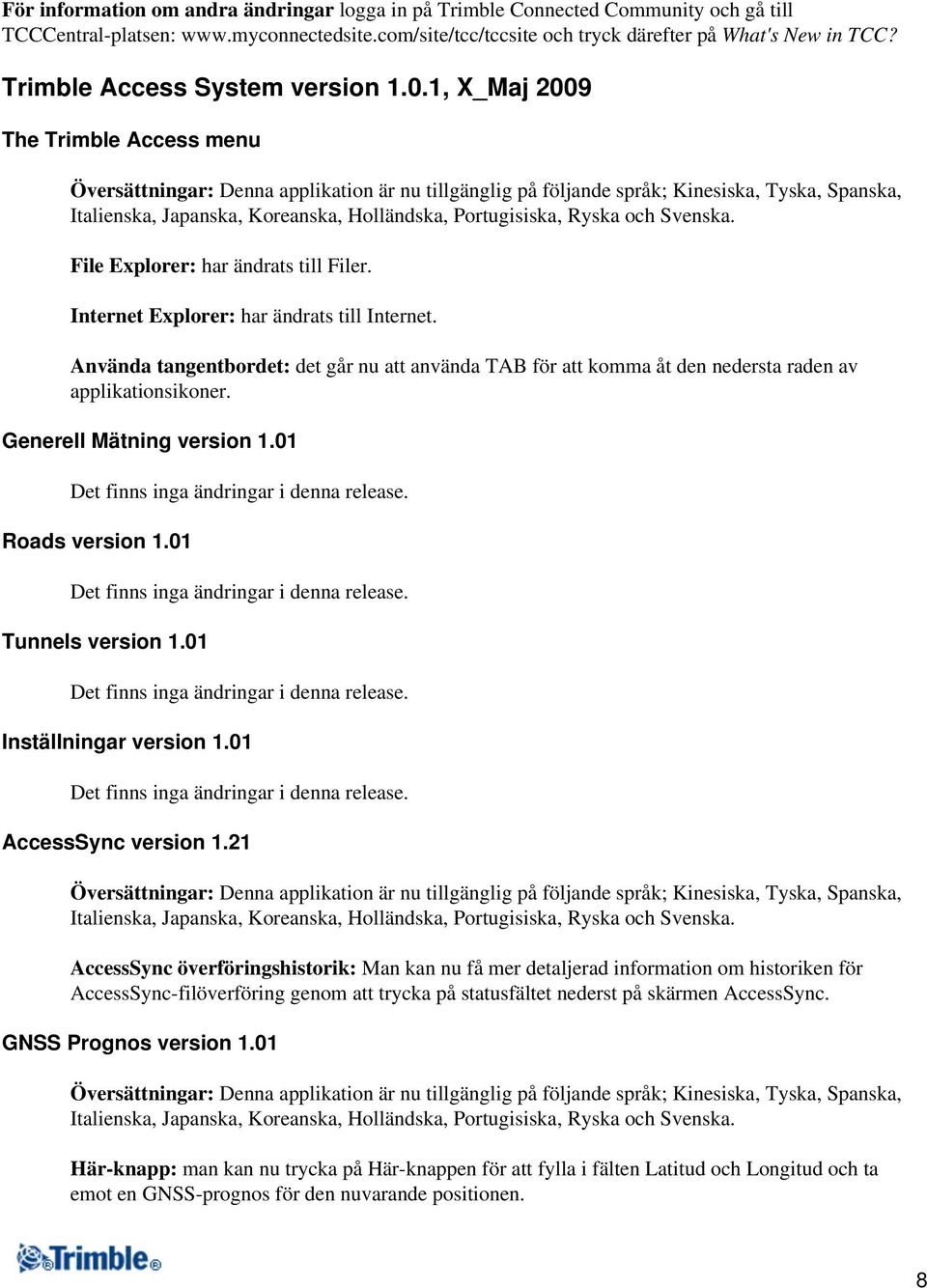

10 För information om andra ändringar logga in på Trimble Connected Community och gå till TCCCentral-platsen: och tryck därefter på What's New in TCC? Trimble Access System version 1.0.1, X_Maj 2009 The Trimble Access menu Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. File Explorer: har ändrats till Filer. Internet Explorer: har ändrats till Internet. Använda tangentbordet: det går nu att använda TAB för att komma åt den nedersta raden av applikationsikoner. Generell Mätning version 1.01 Det finns inga ändringar i denna release. Roads version 1.01 Det finns inga ändringar i denna release. Tunnels version 1.01 Det finns inga ändringar i denna release. Inställningar version 1.01 Det finns inga ändringar i denna release. AccessSync version 1.21 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. AccessSync överföringshistorik: Man kan nu få mer detaljerad information om historiken för AccessSync-filöverföring genom att trycka på statusfältet nederst på skärmen AccessSync. GNSS Prognos version 1.01 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. Här-knapp: man kan nu trycka på Här-knappen för att fylla i fälten Latitud och Longitud och ta emot en GNSS-prognos för den nuvarande positionen. 8

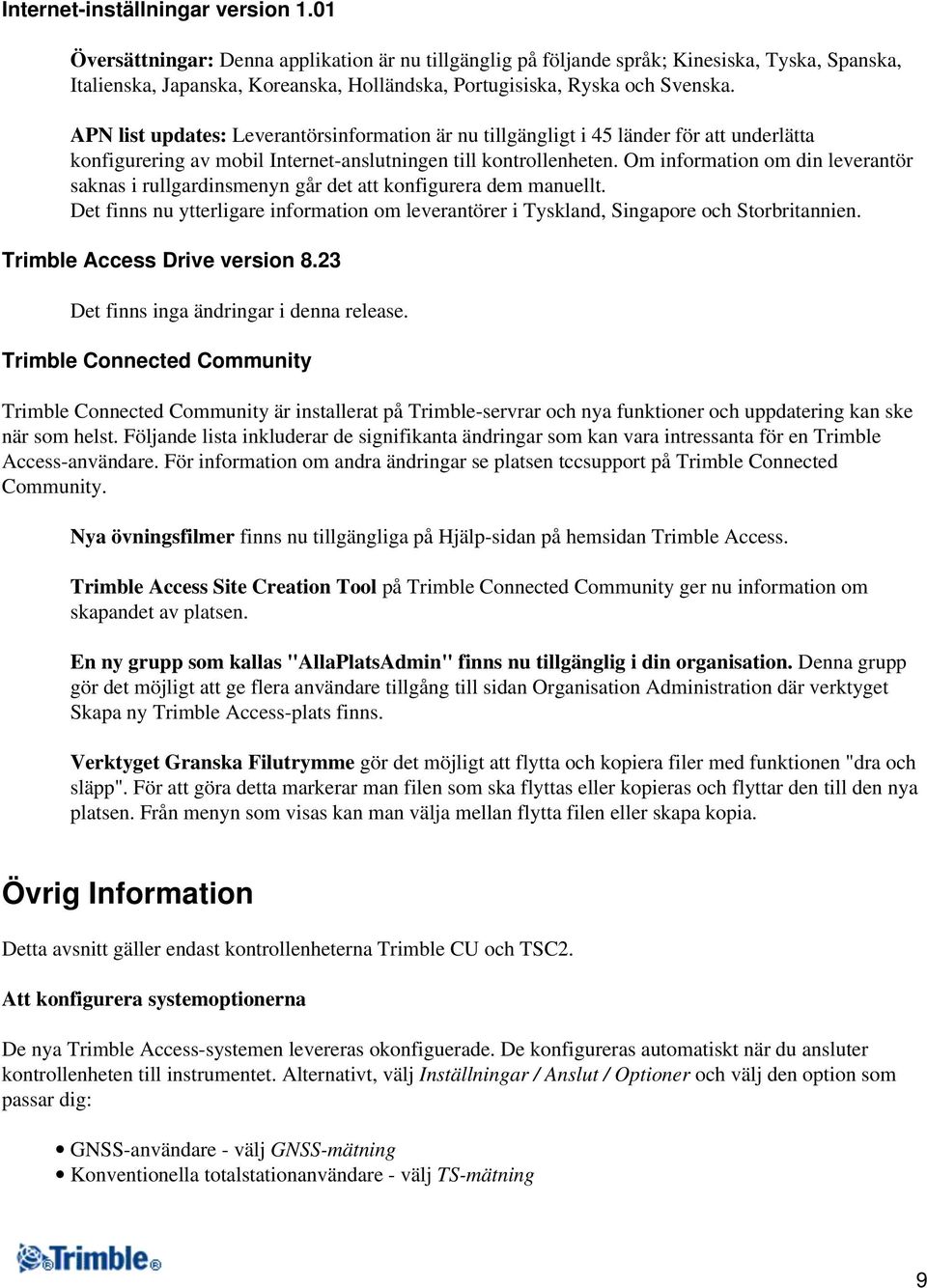

11 Internet-inställningar version 1.01 Översättningar: Denna applikation är nu tillgänglig på följande språk; Kinesiska, Tyska, Spanska, Italienska, Japanska, Koreanska, Holländska, Portugisiska, Ryska och Svenska. APN list updates: Leverantörsinformation är nu tillgängligt i 45 länder för att underlätta konfigurering av mobil Internet-anslutningen till kontrollenheten. Om information om din leverantör saknas i rullgardinsmenyn går det att konfigurera dem manuellt. Det finns nu ytterligare information om leverantörer i Tyskland, Singapore och Storbritannien. Trimble Access Drive version 8.23 Det finns inga ändringar i denna release. Trimble Connected Community Trimble Connected Community är installerat på Trimble-servrar och nya funktioner och uppdatering kan ske när som helst. Följande lista inkluderar de signifikanta ändringar som kan vara intressanta för en Trimble Access-användare. För information om andra ändringar se platsen tccsupport på Trimble Connected Community. Nya övningsfilmer finns nu tillgängliga på Hjälp-sidan på hemsidan Trimble Access. Trimble Access Site Creation Tool på Trimble Connected Community ger nu information om skapandet av platsen. En ny grupp som kallas "AllaPlatsAdmin" finns nu tillgänglig i din organisation. Denna grupp gör det möjligt att ge flera användare tillgång till sidan Organisation Administration där verktyget Skapa ny Trimble Access-plats finns. Verktyget Granska Filutrymme gör det möjligt att flytta och kopiera filer med funktionen "dra och släpp". För att göra detta markerar man filen som ska flyttas eller kopieras och flyttar den till den nya platsen. Från menyn som visas kan man välja mellan flytta filen eller skapa kopia. Övrig Information Detta avsnitt gäller endast kontrollenheterna Trimble CU och TSC2. Att konfigurera systemoptionerna De nya Trimble Access-systemen levereras okonfiguerade. De konfigureras automatiskt när du ansluter kontrollenheten till instrumentet. Alternativt, välj Inställningar / Anslut / Optioner och välj den option som passar dig: GNSS-användare - välj GNSS-mätning Konventionella totalstationanvändare - välj TS-mätning 9

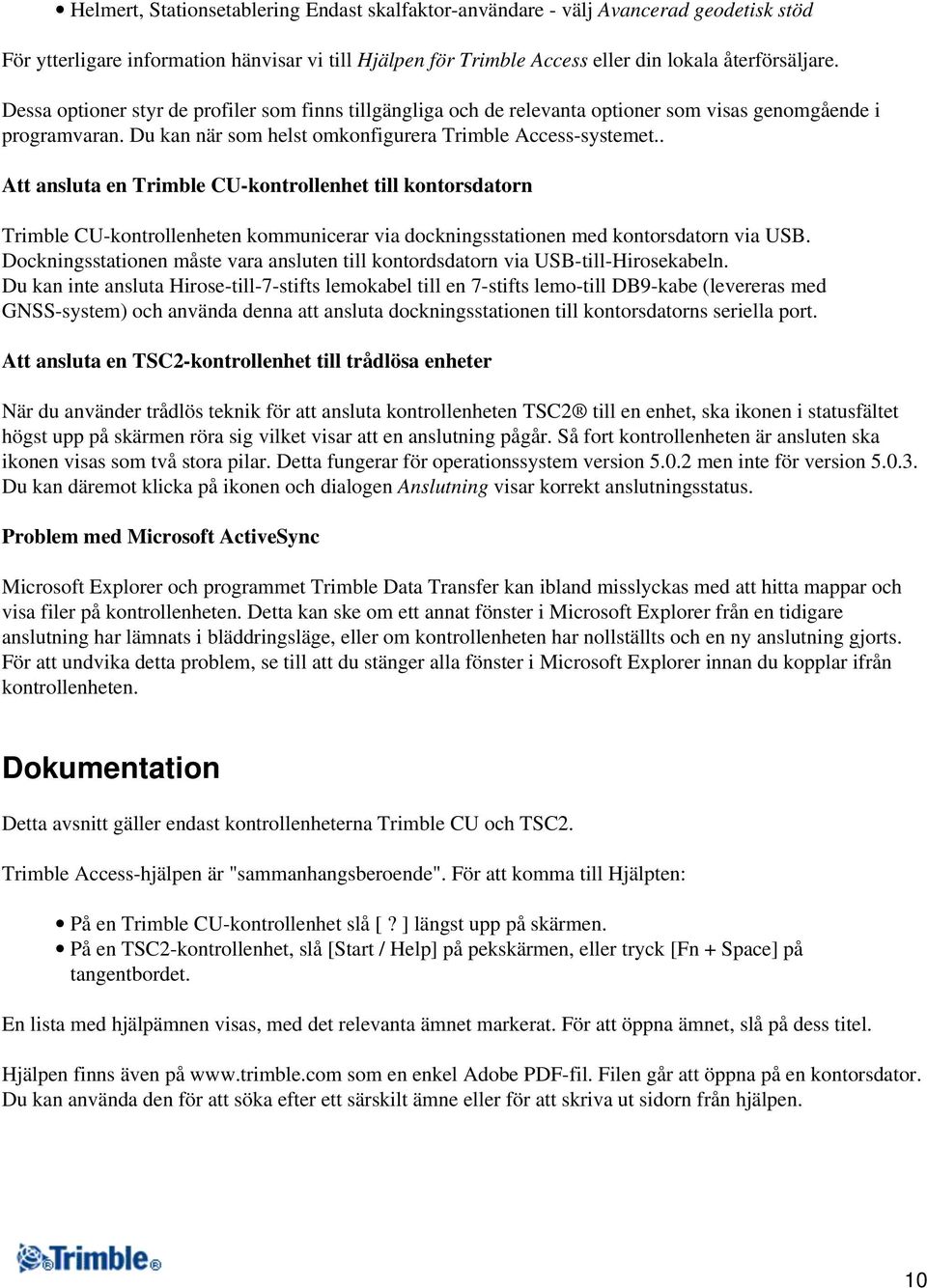

12 Helmert, Stationsetablering Endast skalfaktor-användare - välj Avancerad geodetisk stöd För ytterligare information hänvisar vi till Hjälpen för Trimble Access eller din lokala återförsäljare. Dessa optioner styr de profiler som finns tillgängliga och de relevanta optioner som visas genomgående i programvaran. Du kan när som helst omkonfigurera Trimble Access-systemet.. Att ansluta en Trimble CU-kontrollenhet till kontorsdatorn Trimble CU-kontrollenheten kommunicerar via dockningsstationen med kontorsdatorn via USB. Dockningsstationen måste vara ansluten till kontordsdatorn via USB-till-Hirosekabeln. Du kan inte ansluta Hirose-till-7-stifts lemokabel till en 7-stifts lemo-till DB9-kabe (levereras med GNSS-system) och använda denna att ansluta dockningsstationen till kontorsdatorns seriella port. Att ansluta en TSC2-kontrollenhet till trådlösa enheter När du använder trådlös teknik för att ansluta kontrollenheten TSC2 till en enhet, ska ikonen i statusfältet högst upp på skärmen röra sig vilket visar att en anslutning pågår. Så fort kontrollenheten är ansluten ska ikonen visas som två stora pilar. Detta fungerar för operationssystem version men inte för version Du kan däremot klicka på ikonen och dialogen Anslutning visar korrekt anslutningsstatus. Problem med Microsoft ActiveSync Microsoft Explorer och programmet Trimble Data Transfer kan ibland misslyckas med att hitta mappar och visa filer på kontrollenheten. Detta kan ske om ett annat fönster i Microsoft Explorer från en tidigare anslutning har lämnats i bläddringsläge, eller om kontrollenheten har nollställts och en ny anslutning gjorts. För att undvika detta problem, se till att du stänger alla fönster i Microsoft Explorer innan du kopplar ifrån kontrollenheten. Dokumentation Detta avsnitt gäller endast kontrollenheterna Trimble CU och TSC2. Trimble Access-hjälpen är "sammanhangsberoende". För att komma till Hjälpten: På en Trimble CU-kontrollenhet slå [? ] längst upp på skärmen. På en TSC2-kontrollenhet, slå [Start / Help] på pekskärmen, eller tryck [Fn + Space] på tangentbordet. En lista med hjälpämnen visas, med det relevanta ämnet markerat. För att öppna ämnet, slå på dess titel. Hjälpen finns även på som en enkel Adobe PDF-fil. Filen går att öppna på en kontorsdator. Du kan använda den för att söka efter ett särskilt ämne eller för att skriva ut sidorn från hjälpen. 10
