Vägghängda gaspannor ecotec plus VC Gaspanna med hög kvalitet och prisvinnande design

Transkript

1 Vägghängda gaspannor ecotec plus VC Gaspanna med hög kvalitet och prisvinnande design 1

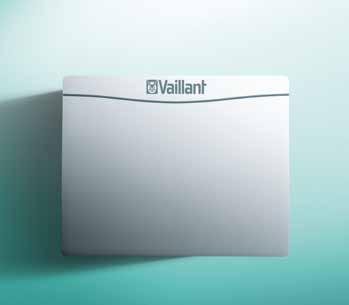

2 ecotec plus Energisnål uppvärmning med maximal komfort Idéer för intelligent bostadskomfort Vaillant har i mer än 140 år satt sin prägel på uppvärmningsteknologin. Som en av Europas ledande tillverkare av innovativ uppvärmning och varmvattenproduktion erbjuder Vaillant intelligenta och effektiva värmesystem till en och flerfamiljshus samt individuella lösningar till industrier och kommersiella fastigheter. Vi har alla blivit mer miljömedvetna och fokuserar på energiförbrukning i både nya och befintliga byggnader, då vi har krav på effektiv energianvändning. Vaillant utvecklar, genomför, producerar och marknadsför konstant nya produkter med effektivitet som ledmärke och har därför de mest innovativa lösningar i branschen. Det är de nya ecotec plus pannorna ett bevis på. För alla bostäder: Högsta tillförlitliga driften Med en ecotec plus får du en av de mest effektiva gaspannor. Energiförbrukningen är extremt låg, verkningsgraden är hög och strömförbrukningen låg. En energieffektiv uppvärmningslösning med effekter från 3,0 till 24,0 kw, som är det perfekta valet för din bostad, vid både nybygge och utbyte. Du får samtidigt en driftsäker och tyst anläggning. En hög verkningsgrad och låg energiförbrukning med minsta miljöpåverkan är gemensamma drag för ecotec plus gaspannor, vilka naturligtvis är märkta med energiklass A. Quality from Germany energisnål gaspanna ecotec plus Med en ecotec plus i din bostad får du den optimala värmekomforten samtidigt som den minsta miljöpåverkan. Du får den högsta made in Germany kvalité och en användarvänlig och överskådlig betjäningspanel. Klartexten på svenska guidar dig lätt och enkelt genom alla inställningar. Det integrerade och effektiva MultiSensor systemet övervakar konstant alla funktioner i pannan. Tillförlitligheten är alltid optimal, reglering av gasluftblandning sköts automatiskt av ELGA. (Elektronisk reglering av gas och luft). Stort modulationsområde = maximal effektivitet Det stora modulationsområdet från 16% av effekten ser till att pannan går med maximal effektivitet och att den anpassar sig till det rådande behovet. Detta innebär att pannan hålls i drift med lägst möjliga effekt och undviker förlust vid stopp/start som ger en lång livstid för pannan. Pannan får långa drifttider, ekonomin blir optimal och miljön skonas! Intelligenta komponenter ecotec plus har en näst intill ljudlös integralkondesationsvärmeväxlare i rostfritt stål som ser till att värmen överförs perfekt samtidigt som det innebär en lång livstid och då minimala serviceomkostnader. Den högeffektiva cirkulationspumpen med sin intelligenta drift ser till att strömförbrukningen hålls på minimum under 2 Watt vid standby. Det sparar mycket på energin, så att det märks på din ekonomi och på miljön. Energimärkning A När du väljer en ecotec plus gaspanna får du ett värmesystem som bjuder på hög verkningsgrad, låg elförbrukning en minimal miljöbelastning. Samtidigt är ecotec plus försedd med energimärkning A, i enlighet med EU energimärkning av värmeprodukter. Den flexible installationen oavsett behov ecotec plus är liten, lätt och enkel att sköta, det perfekta valet för såväl nybyggnation som för renoveringar och tillbyggnader. Den kompakta designen ger dig stor flexibilitet för placering av pannan och eventuell beredare. Med Vaillant stora utbud av montage komponenter säkerställs en enkelt och snabb installation. 2

3 Energisparande varmvattenproduktion För produktion av varmvatten har vi två funktioner som samarbetar för optimerad driftsekonomin; AquaKondensSystemet och AquaPowerPlus. Resultatet: en oöverträffad kapacitet och ekonomi. Intelligent styrning Välj en av Vaillants intelligenta styrningar och få maximal komfort. De är enkla att sköta och att ställa in. Maximal varmvattenkomfort allstor VIH Q 75 B Installationen blir enkel och stilren med den vägghängda varmvattenberedaren VIH Q 75 som levereras med extra stor värmeslinga som säkrar den bästa komforten. Beredaren har samma dimensioner som pannan, en elegant installation med pannan och beredaren bredvid/under varandra. Det finns beredare för varje varmvattenbehov, med tankar från 75 och upp till 500 liter. ErP Energimärke ecotec plus (A++ till G) ecotec plus i system med styrningen multimatic 700/700f (A+++ till G) allstor VIH Q 75 B (A+ till F) Värme: Värme: Opp till Intressant för kunden: Maximal värmekomfort Snygg installation Passar in överallt med små inbyggnadsmått Värmeväxlare i rostfritt stål = längre livslängd Låg ljudnivå Låg strömförbrukning under 2 W vid standby Användarvänlig styrning med svensk text Stort modulationsområde = mindre belastning på komponenter = bättre ekonomi Designanpassad varmvattenberedare VIH Q 75 B med energimärkning B enligt nya EU energimärkningen Viktigt för experten: Effektområde: 3,1 15,2 och 3,9 21,6 kw Modulationsområde: Fra 16/18 til 100% Varmvattendrift effekt med AquaPowerPlus: 16,0/24,0 kw Utnyttjande av kondensationstekniken även under varmvattendrift (AquaKondensSystem) Servicevänlig uppbyggnad Optimal drift via MultiSensor Systemet och Comfort Safe funktionen Flexibelt avgaskoncept (vågrät/lodrät) ebus system interface ELGA elektronisk reglering av gas/luftförhållandet = större driftsäkerhet och bättre ekonomi Möjlighet för styrning av extern pump som standard Årlig energieffektivitet vid uppvärmning upp till 92% 3

4 ecotec plus VCW/VCI Perfekt och platsbesparande Liten men stor effekt ecotec plus VCW är en det senaste resultatet av utvecklingen av genomströmningsapparater, den perfekta ersättaren till en gammal panna med genomströmningsberedare. Den är den perfekta lösningen för installationer där det är trångt om utrymme. ErP Energimärke ecotec plus VCW / VCI I system med styrningen multimatic 700/700f Värme (A++ till G): Värme (A+++ till G): Opp till Varmvatten (A till G): Tappeprofil: XL ecotec plus VCW/VCI ger både värme och varmvatten i en klass för sig, är behovet av varmvatten större kan vi erbjuda en intelligent och osynlig lösning. ecotec plus VCW kan nämligen lätt och enkelt kombineras med beredaren actostor VIH CL 25 S som monteras direkt bakom pannan. Denna lösning reducerar vikten vid installation. Intressant för kunden: Effekt: 3,8 24,0 kw Modulationsområde: Från 16 til 100% Värmeväxlare i rostfritt stål Kompakta dimensioner exkl./ inkl. VIH CL 25 S: H: 720 x B: 440 x D: 338 mm / D: 533 mm Låg ljudnivå Låg strömförbrukning under 2 W vid standby Display med svensk text 4 Viktigt för experten: Maximal varmvatteneffekt via AquaPowerPlus Utnyttjande av kondensationstekniken även under varmvattendrift (AquaKondensSystem) Servicevänlig uppbyggnad Optimal drift via MultiSensor Systemet och Comfort Safe funktionen Flexibla anslutningar ebus system interface ELGA elektronisk reglering av gas/luftförhållandet = större driftsäkerhet och bättre ekonomi

5 Reglering Du tar kontrollen bara klicka och vrid! Maximal komfort en fråga om sund inställning Vaillants regleringar är avancerade, intelligenta med samtidigt baserade på att vara lätta och enkla att betjäna för dig som kund, de kan även byggas ut efter dina behov. multimatic VRC 700 håller reda på allt Regleringen multimatic VRC 700 säkerställer automatiskt, att optimalt utnyttjande sker, oavsett om du har valt gaspannan som den enda värmekälla eller som del av ett hybridsystem. Du kan ställa in olika intervaller och temperaturer för värme och varmvatten. De dagliga funktioner styrs snabbt och enkelt på displayen med svensk text och vrid/klick funktion. Med multimatic VRC 700, får du maximal komfort och ekonomi. Den är enkel att sköta och att ställa in. Regleringen kan sitta i pannans front eller bostaden som en fjärrkontroll. multimatic 700f enkel trådlös reglering Väljer du denna version så får du en snabb och enkel installation av utegivaren. Det behövs ingen kabel och uteenheten drivs av rådande ljus, dvs du behöver normalt aldrig tänka på batteri till utegivaren. Detta gör installationen kostnadseffektiv då det inte behövs någon håltagning och kabeldragning till utegivaren. multimatic VRC 700 / 700f VR 920 Go smart med App Kombinerar du multimatic VRC 700 med VR 920 Internet kommunikationsmodul, så får du en smart styrning där fjärrbetjäning, diagnos och analys avläsning snabbt kan ske online. Och via en gratis app kan du med din smartphone eller surfplatta också enkelt ställa, reglera och kontrollera ditt värmesystem, som du önskar. Här kan du också följa din energiförbrukning och få tips om energibesparingar. VR 920 5

6 Avgas till ecotec plus Få ut maximalt med det rätta avgassystemet Vaillants avgassystem lätta att montera Vaillant har ett stort och flexibelt system av avgastillbehör till kondenserande gaspannor, vilka kräver en speciell teknik. Vaillants avgassystem är till en stor del utförda i en speciell typ av plast, de är lätta och enkla att bearbeta så att installationen blir snabb och kostnadseffektiv. Avgassystemet kan anpassas till varje installation Avgassystemen finns i dimensionerna Ø 60/100 mm och Ø 80/125 mm och kan tillsammans med ett brett sortiment av tillbehör anpassas till i princip alla installationer. Maximala avgaslängder VC 156/55 H Ø 60/100 mm, lodrät: m Ø 60/100 mm, vågrätt:... 8* m Ø 80 mm, skorsten:... 9 m Ø 60/100 mm, från panna till skorsten:... 2*** m Ø 80/125 mm, lodrät:... 11** m Ø 80/125 mm, vågrätt:... 11** m Ø 80/125 mm, skorsten:... 11*** m Maksimale aftrækslængder VC 246/55 H Ø 60/100 mm, lodrät: m Ø 60/100 mm, vågrätt:... 8* m Ø 80 mm, skorsten: m Ø 60/100 mm, från panna till skorsten:... 2*** m Ø 80/125 mm, lodrät:... 23** m Ø 80/125 mm, vågrätt:... 23** m Ø 80/125 mm, skorsten:... 23*** m Fasadsystem Ø 80/125 mm, fasadmonterat: VC 156/55 H:... 10*** m VC 246/55 H:... 13*** m (NB: Lodrätt avgassystem får inte användas som fasadsystem) Maximala avgaslängder VCW 246/55 / VCI 246/55 Ø 60/100 mm, lodrät: m Ø 60/100 mm, vågrätt:... 8* m Ø 80 mm, skorsten: m Ø 60/100 mm, från panna till skorsten:... 2*** m Ø 80/125 mm, lodrät:... 23** m Ø 80/125 mm, vågrätt:... 23** m Ø 80/125 mm, skorsten:... 23*** m Avgassystem i korthet: Avgastillbehör för alla situationer och opstillinger Robusta PPrör Enkel anpassning med flexibel slang Koncentriska avgassystem i dimensionerna Ø 60/100 mm eller Ø 80/125 mm Fasadsystem Ø 80/125 mm, fasadmonterat:... 13*** m (NB: Lodrätt avgassystem får inte användas som fasadsystem) * inkl. 1 stk. 87 böj ** inkl. 3 stk. 87 böj *** inkl. 3 stk. 87 böj och konsolböj 6

7 Service Velg Vaillant! Hos os är du huvudpersonen Välkommen till Vaillants kundeservice. När du beslutat dig för en installation med Vaillants produkter är vi, tillsammans med Vaillants certifierade installatörer, beredda att hjälpa dig på alla sätt och vis. Rådgivning Försäljning Planering Certifierade Vaillant installatörer På Vaillants hemsida finns en förteckning över certifierade Vaillant installatörer. Dessa installatörer har fått och får fortlöpande utbildning i vara produkter så de kan ge korrekta och tillförlitliga förslag för ett optimalt värmesystem. Om det handlar om service finns vi till ditt förfogande, vi har öppet 13 timmar om dagen, 365 dagar om året. Har du någon fråga kan du kontakta din certifierade Vaillant installatör alternativt oss. Du är välkommen att utnyttja vår kompetens och erfarenhet som vi har samlat på oss. Garanti Vaillant ger 4 års garanti på gaspannor och 2 års garanti på tillbehör, om du har ett serviceavtal med din certifierade installatör eller med oss. De är samtidigt kompetenta att sköta service och kundkontakter. Vi har också ett tätt samarbete med våra certifierade installatörer när det gäller service och jour. Komplett produktprogram på På Vaillants hemsida finns vårt kompletta produktprogram med en kortfattad beskrivning om varje produkt, här finner du även broschyrer samt manualer. Har du ytterligare frågor eller behöver mer information innan du fattar ditt beslut är du välkommen att ringa oss på telefon eller någon av våra certifierade installatörerna. Du kan också skicka till info@vaillant.se. 7

8 Teknisk data ecotec plus Enhet VC 156/55 H VC 246/55 H VCW 246/55 H VCI 246/55 H 40/30 C kw 3,4 15,2 4,2 21,6 4,2 21,6 4,2 21,6 60/40 C kw 3,2 14,4 4,0 20,6 4,0 20,6 4,0 20,6 80/60 C kw 3,0 14,0 3,8 20,0 3,8 20,0 3,8 20,0 Max upptagen effekt vid värmedrift kw 16,3 20,4 20,4 20,4 Max upptagen effekt vid varmvattendrift kw 14,3 20,4 24,0 24,0 Min. upptagen effekt kw 3,2 4,0 4,0 4,0 Verkningsgrad vid 30 % last nedre brændværdi % Avgastemperatur min./max. C 40/70 40/70 40/70 40/70 Avgasmängd min./max. g/s 1,4 / 7,4 1,8 / 11,1 1,8 / 11,1 1,8 / 11,1 Kondensatmängd (50/30 C) l/h 1,4 2,0 2,0 2,0 Disponibelt pumptryck mbar Max. framledningstemperatur C Max driftstryck bar 3,0 3,0 3,0 3,0 Elektrisk anslutning V/Hz 230/50 230/50 230/50 230/50 Strömförbrukning max. varmvattenproduktion W Höjd x Bredd x Djup utan/med beredare mm 720x440x x440x x440x x440x533 inkl. beholder Vikt tom utan/med beredare actostor VIH CL 25 kg 33,5 33, Anslutningsdiameter frem/returløb mm 22/22 22/22 22/22 22/22 Skyddsklass IP X4D IP X4D IP X4D IP X4D CEnr. 0085CM CM CM CM0321 Artikelnr ErP Energimärkning (A++ til G) ErP Energimärkning i system med styrningen multimatic 700/700f (A+++ til G) ErP Energimärkning varmvatten (A til G) Varmvatten tappeprofil Årlig energieffektivitet vid varmvatten Årlig energieffektivitet vid opvarmning allstor Enhet VIH Q 75 B Höjd x Bredd x Djup mm 720 x 440 x 440 Vikt tom kg 55 Artikelnr ErP Energimärkning (A+ til F) Varmvattenberedare Enhet VIH 110 Höjd x Bredd x Djup mm 980 x 460 x 460 Vikt tom kg 75 Artikelnr ErP Energimärkning (A+ til F) % % XL XL ecotec plus broschyr 10/2018, med förbehåll för ändringar och tryckfel. Vaillant Group Gaseres AB Norra Ellenborgsgatan 4, S Svedala Telefon info@vaillant.se
