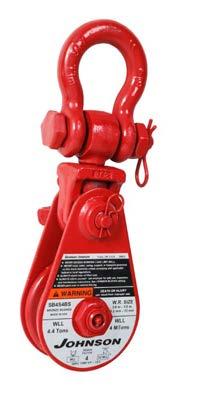

3 Kastblock Johnson kastblock kan öppnas från sidan, vilket är mycket praktiskt. Detta gäller även våra kraftigaste modeller med fast överdel. Den här konstruktionen gör det lättare att dra igenom linan utan att lossa dess ändbeslag. Andra alternativ är bland annat vridbar krok, schackel, öglefästen eller linblock helt utan fästen. Standardegenskaper Tillval Robust och pålitlig Säkerhetsfaktor 4:1 Sidoplåtar som är lätta att öppna Metrisk skala Stora handdragna muttrar Låspinne med säkerhetsstopp Ankarschackel med stoppinne Bronsbussning CE-märkt Provbelastning Rullager Epoxifärg för marint bruk Kraftig J-spärr Större storlekar Brett sortiment Över 250 modeller och storlekar, från 2 till 30. Skivor med en diameter på 80 till 600 mm. Flera olika linstorlekar och ändbeslag. Robusta Hållbarheten på Johnsons produkter är välkänd inom branschen. Våra block kan användas under de allra tuffaste förhållanden, i gassande sol eller stormande isvindar. Pålitliga Den inneboende styrkan ger den tillförlitlighet som är så förknippad med Johnsons namn. Våra block levererar, dag efter dag, år ut och år in. Kvalitet som du kan lita på. Många valmöjligheter Enkla, dubbla eller med fast överdel. För bogsering, oljeutvinning, rörläggning eller allmän konstruktion. Storlekar och modeller för alla tillämpningar. Praktiska Stora, greppvänliga handdragna muttrar på alla modeller. På så sätt kan du enkelt öppna och stänga blocken utan att ta av dig handskarna och lossa eller låsa dem med ett lätt hammarslag. Sekundär säkerhetsspärr Alla muttrar och schacklar är utrustade med R-sprintar som en sekundär säkerhetsanordning, vilket är användbart till exempel där inspektionsmöjligheterna är begränsade på grund av utrymme eller andra faktorer. Kastblock - Tailboard Enkelskiva 4:1 säkerhetsfaktor, CE-märkt Modell Skivdiameter Stållina storlek QR3 SB2S3BT 2 3 / 80 mm Passar 8-10 mm stållina QR3 SB4S4BT 4 4 / 100 mm Passar mm stållina QR3 SB4S6BT 4 6 / 150 mm Passar mm stållina QR3 SB4S8BT 4 8 / 200 mm Passar mm stållina QR3 SB8S6BT 8 6 / 150 mm Passar mm stållina QR3 SB8S8BT 8 8 / 200 mm Passar mm stållina QR3 SB8S10BT 8 10 / 250 mm Passar mm stållina QR3 SB8S12BT 8 12 / 300 mm Passar mm stållina QR3 SB12S6BT 12 6 / 150 mm Passar mm stållina QR3 SB12S8BT 12 8 / 200 mm Passar mm stållina QR3 SB12S10BT / 250 mm Passar mm stållina QR3 SB20S8BT 20 8 / 200 mm Passar mm stållina QR3 SB20S10BT / 250 mm Passar mm stållina 29.5 Lagerförda produkter markerade med fet stil 8:2 Alla mått i mm om inte annat anges

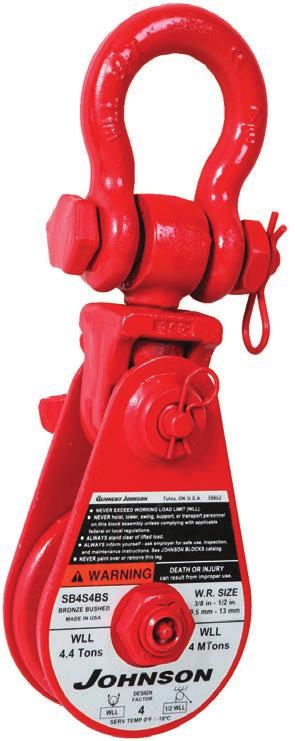

4 Kastblock med Schackel Enkelskiva 4:1 säkerhetsfaktor, CE-märkt Modell Skivdiameter Stållina storlek QR3 SB2S3BS 2 3 / 80 mm Passar 8-10 mm stållina QR3 SB4S4BS 4 4 / 100 mm Passar mm stållina QR3 SB4S6BS 4 6 / 150 mm Passar mm stållina QR3 SB4S8BS 4 8 / 200 mm Passar mm stållina QR3 SB4S10BS 4 10 / 250 mm Passar mm stållina QR3 SB8S6BS 8 6 / 150 mm Passar mm stållina QR3 SB8S8BS 8 8 / 200 mm Passar mm stållina QR3 SB8S10BS 8 10 / 250 mm Passar mm stållina QR3 SB8S12BS 8 12 / 300 mm Passar mm stållina QR3 SB12S6BS 12 6 / 150 mm Passar mm stållina QR3 SB12S8BS 12 8 / 200 mm Passar mm stållina QR3 SB12S10BS / 250 mm Passar mm stållina QR3 SB12S12BS / 300 mm Passar mm stållina QR3 SB12S14BS / 350 mm Passar mm stållina QR3 SB15S8BS 15 8 / 200 mm Passar mm stållina QR3 SB1510BS / 250 mm Passar mm stållina QR3 SB20S8BS 20 8 / 200 mm Passar mm stållina QR3 SB20S10BS / 250 mm Passar mm stållina QR3 SB20S12BS / 300 mm Passar mm stållina QR3 SB20S14BS / 350 mm Passar mm stållina QR3 SB20S16BS / 400 mm Passar mm stållina QR3 SB30S20BS / 500 mm Passar mm stållina Kastblock med spärr Enkelskiva 4:1 säkerhetsfaktor, CE-märkt Modell Skivdiameter Stållina storlek QR3 SB2S3BH 2 3 / 80 mm Passar 8-10 mm stållina QR3 SB4S6BH 4 6 / 150 mm Passar mm stållina QR3 SB4S8BH 4 8 / 200 mm Passar mm stållina QR3 SB4S4BH 4 4 / 100 mm Passar mm stållina QR3 SB8S8BH 8 8 / 200 mm Passar mm stållina QR3 SB8S10BH 8 10 / 250 mm Passar mm stållina QR3 SB8S12BH 8 12 / 300 mm Passar mm stållina QR3 SB12S6BH 12 6 / 150 mm Passar mm stållina QR3 SB12S8BH 12 8 / 200 mm Passar mm stållina QR3 SB12S10BH / 250 mm Passar mm stållina QR3 SB12S12BH / 300 mm Passar mm stållina QR3 SB15S8BH 15 8 / 200 mm Passar mm stållina QR3 SB15S10BH / 250 mm Passar mm stållina QR3 SB15S12BH / 300 mm Passar mm stållina QR3 SB20S8BH 20 8 / 200 mm Passar mm stållina QR3 SB20S10BH / 250 mm Passar mm stållina QR3 SB20S12BH / 300 mm Passar mm stållina 46.7 Lagerförda produkter markerade med fet stil 8:3 Alla mått i mm om inte annat anges

5 Lekare Våra Johnson lekare används främst för att tillåta att den inbyggda rotationen i stållinor inte påverkar säkerheten under lyftet. Våra lekare kan beställas med sex olika ändfästen och finns i storlekar för arbetslaster mellan tre och 30. Den genomtänkta och kompakta konstruktionen av våra lekare ger lång livslängd och låga totalkostnader. Krokarna är smidda av legerat stål, alla smörjpunkter är försänkta och väl tilltagna bronsbrickor bidrar alla till stryktålighet och livslängd. Standardutrustning Tillval Smidd krok med spärr Rullstödlager Tryckbussningar i koppar Försänka smörjnipplar Stor reservoar för smörjmedel Provbelastning Valfria storlekar på ändbeslag Arbetslaster över 30 Korrosionsbeständiga ytbehandlingar Enkel och kompakt konstruktion Kompakt format, för driftsäkerhet och livslängd Kompatibel med Johnsons lekare Overhaul balls samt linlås med kil Ändbeslag och hus i legerat stål Stödskruvar i stål Stor behållare för smörjmedel Spärrskruvar Koniska rullstödlager Undre hus i stål Försänkta smörjnipplar Undre ändbeslag i legerat stål Kan skräddarsys efter dina behov Lagerförda produkter markerade med fet stil Krokar i legerat stål 8:4 Alla mått i mm om inte annat anges

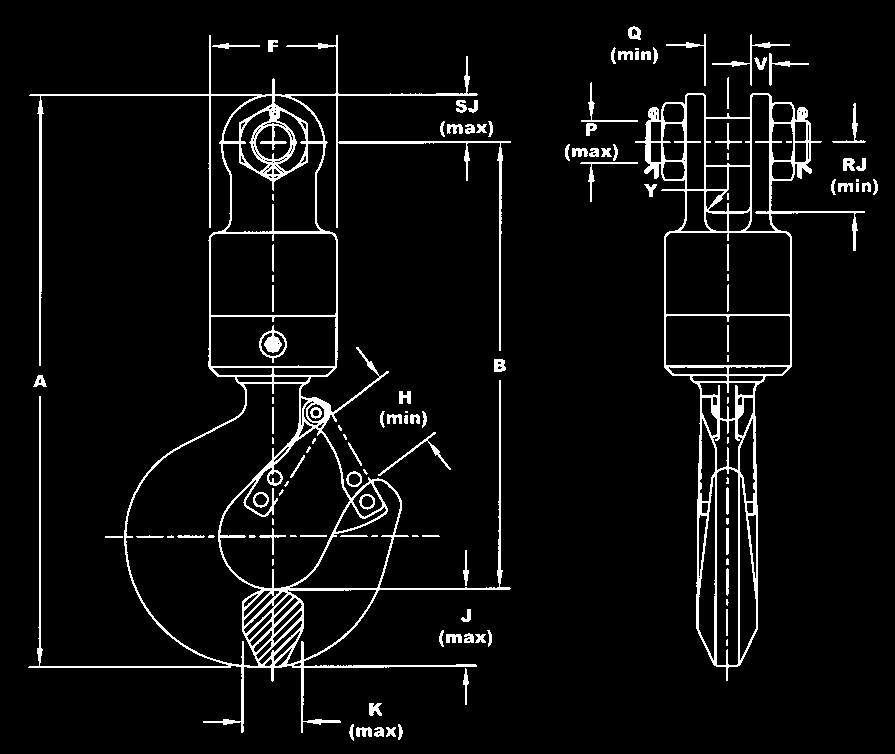

6 Lekare öga-krok, 3-30 CE-märkt Förklaring till krok-öga Lekarens modellnr: 3 - Max last () E - Toppbeslag (E = Eye) H - Ändbeslag (H = Hook) M - Minilekare Modellnr. A B F H J K RE SE T U Säkerhetsfaktor QR3 3EHM QR3 3EH QR3 5EH QR3 7EH QR3 9EH QR3 12EH QR3 15EH QR3 20EH QR3 25EH QR3 30EH Lekare klyka-krok, 3-15 CE-märkt Förklaring till klyka-krok Lekarens modellnr: 3 - Max last () J - Toppbeslag (J = Jaw) H - Ändbeslag (H = Hook) M - Minilekare 8 Modellnr. A B F H J K P Q RJ SJ V Y Säkerhetsfaktor QR3 3JHM QR3 3JH QR3 5JH QR3 7JH QR3 9JH QR3 12JH QR3 15JH Lagerförda produkter markerade med fet stil 8:5 Alla mått i mm om inte annat anges

7 Lekare öga-öga, 3-30 Säkerhetsfaktor 5:1, CE-märkt Förklaring till öga-öga Lekarens modellnr: 3 - Max last () E - Toppbeslag (E = Eye) E - Ändbeslag (E = Eye) M - Minilekare Modellnr. A B F R S T U QR3 3EEM QR3 4EE QR3 7EE QR3 12EE QR3 19EE QR3 25EE QR3 30EE Lekare klyka-klyka, 3-19 Säkerhetsfaktor 5:1, CE-märkt Förklaring till klyka-klyka Lekarens modellnr.: 3 - Max last () J - Toppbeslag (J = Jaw) J - Ändbeslag (J = Jaw) M - Minilekare. Modellnr. A B F P Q R S V Y QR3 3JJM QR3 4JJ QR3 7JJ QR3 12JJ QR3 19JJ Lagerförda produkter markerade med fet stil 8:6 Alla mått i mm om inte annat anges

8 Lekare klyka-öga, 3-19 Säkerhetsfaktor 5:1, CE-märkt Förklaring till klyka-öga Lekarens modellnr. 3 - Max last () J - Toppbeslag (J = Jaw) E - Ändbeslag (E = Eye) M - Minilekare Modellnr. A B F P Q RE RJ SE SJ T U V Y QR3 3JEM QR3 4JE QR3 7JE QR3 12JE QR3 19JE Lekare öga-klyka, 3-19 Säkerhetsfaktor 5:1, CE-märkt Förklaring till öga-klyka Lekarens modellnr.: 3 - Max last () E - Tobbbeslag (E = Eye) J - Ändbeslag (J = Jaw) M - Minilekare 8 Modellnr. A B F P Q RE RJ SE SJ T U V Y QR3 3EJM QR3 4EJ QR3 7EJ QR3 12EJ QR3 19EJ Lagerförda produkter markerade med fet stil 8:7 Alla mått i mm om inte annat anges

9 Overhaul Balls Standardfunktioner En overhaul ball används för att kompensera friktionen och vikten av stållinan mellan winchen och toppen på kranbommen så att man kan sänka kroken utan last. Det är i själva verket ett av marknadens bredaste sortiment. Fler än 240 modeller; s. Icke-svirvlande klot finns också tillgängliga. Split Ball 2.7 till 22.7 Säkerhetsfaktor 4:1 En kraftig J-spärr är standard. Topp lekare Icke-lekare Tillvalsfunktioner Botten lekare Klot med extra hög kapacitet eller speciellösningar finns tillgängliga på förfrågan. Gunnebo Industriers BK Säkerhetskrok Linlås med kil Linlås med kil kombinerar en säker infästning med stor mångsidighet. Johnsons linlås är lätta att byta ut och är tillverkade i smitt stål med ett Charpyvärde på 34 joule vid -20 C. Varje linlås med kil är kompatibel med minst två olika järnkilar vilket gör att varje linlås kan användas med mer än en lintjocklek. Kilen och linlåset fungerar som ett skruvstäd vilket griper tag om stållinan och låser fast den. Infästningsbulten följer med som standard och har ett Charpyvärde på 34 joule vid -20 C. Block för oljefält Vi har producerat utrustning för oljeutvinning i över 50 år. Tack vare vår erfarenhet av linskivor och block ses Gunnebo Industrier som en av de främsta leverantörerna till oljeindustrin då vi vet vad som krävs för att möta dessa kunders höga krav. Oljefältsblock med extra hög kapacitet eller speciallösningar finns tillgängliga på förfrågan. Laydown Block Tong Line Block Hayfork Pulley Guy Line Block Manhandler kastblock Johnson Manhandler kastblock (MSHB) är avsedda för personlyft. Blocket ska vara korrekt integrerat i ett kompatibelt presonlyftsystem och måste hållas i funktionsdugligt skick. Målad yta som standard För personlyft Täta rullager R-låssprintar Se broschyren Manhandler Warnings and Use Limitations Brochure om kan erhållas från Gunnebo Industrier eller din distributör. Sekundära fästpunkter Lagerförda produkter markerade med fet stil 8:8 Alla mått i mm om inte annat anges

10 Linskivor Johnsons linskivor är en mycket pålitlig och populär produkt, såväl i sig själv som i egenskap av den originalutrustning som de stora OEM-tillverkarna använder. Våra linskivor är indelade i två kategorier: I den första kategorin återfinns vårt breda sortiment av traditionella linskivor i gjutstål och gjutjärn med en ytterdiameter från 3 till 14 tum. I den andra kategorin hittar du de banbrytande ForgeFab -linskivorna en serie linskivor med en oöverträffad hållbarhet och som kan levereras utan långa väntetider. ForgeFab -linskivorna tillför mervärde genom den ökade livslängden hos såväl linskivan som stållinan. Dessutom erbjuder de en flexibilitet som användaren har stor fördel av ute på fältet. Standardegenskaper Skivdiameter mm Lindiameter 6-80 mm Gjutjärn, mjukt gjutjärn, gjutstål och ForgeFab -stål. Tillval Anpassning efter kundens axel, lagerhus, nav, skivans ytterdiameter eller erforderlig linstorlek. Behandlad med en galvaniserad, icke-organisk zinkförening eller andra korrosionsbeständiga ytbehandlingar. Smörjnipplar i navet. Modifieringar enligt API och andra tillämpliga branschstandarder. Specialaxel som passar för alla skivor enligt vad som önskas. Specifikationer enligt AISE No. 6. Tål låga temperaturer. Offert på linskivor Dimensionell information Lindiameter Linskivans ytterdiameter (A) Hålstorlek för obehandlat eller bearbetat hål (E), alternativt axelstorlek med bronsbussning eller lager (E). Navbredd (G) Ytterdiameter, nav (T) Kantbredd (C) Gängdiameter Färdig borrad skiva Skiva med bronsbussning Rullager utan inre lager Alternativ på lager Användningsområde Finns det andra krav? Ytbehandlad/enkel borrning Bronsbussning Rullager Koniskt rullager Kullager Komplett cylindriskt rullager Beskrivning Linbelastning Linhastighet Omslutningsgrad Linvinkel begränsningar Flamhärdade spår (Standard från 16 eller större) Hårdhetsnivå Målning eller ytbehandling DVR (Design Verification Review) av tredje part Tredje part provningscertifikat 8 Vad gör ForgeFab överlägsen? Alla ForgeFab -linskivor börjar som en driven högprecisionsskiva som skärs ut från en plåt av vårt egenutvecklade specialstål. Stålskivan hettas upp till smidestemperatur och kanten roteras mot ett system av valsar för att smida linskivans kanter och löpspåret för stållinan. Ett exakt bearbetat nav är bågsvetsat på den smidda skivan. En mängd olika svetsmetoder används, däribland svetsar i kälfog, pulverbågsvetsning och svets med partiell respektive full inträngning, beroende på användningsområdet. Resultatet: En precisionstillverkad, nötningsbeständig ForgeFab -linskiva som ger en lång produktlivslängd och som även minskar slitaget på stållinan. Lagerförda produkter markerade med fet stil 8:9 Alla mått i mm om inte annat anges

11 Quick Reeve - block för mobilkranar Standardegenskaper Förzinkad stoppinne med snabbackning som uppfyller OSHA-kraven för repstopp. Kan inte lossas helt från blocket vilket förhindrar att sprinten går förlorad. Johnson J-Latch slitstark, stål, låsbar, fjäderbelastad spärr som uppfyller OSHAkraven gällande personlyft. The Johnson J-Latch gör det enkelt att se om kroken är deformerad. Finns med lyftkapaciteter mellan 4, Högre kapacitet kan fås på begäran. Quick Reeve har en upprätt konstruktion som vilar på sin egen krok, vilket ger en stabil bas vid lindragning. Ingen otymplig, nedåtriktad klafföppning som måste hanteras eller som kan skadas. Linans ändbeslag kan dras genom blocket utan att behöva tas av från linan. Shorty J kranblock Shorty J är marknadens bredaste standardsortiment av kranblock. Totalt tillverkar vi mer än standardmodeller av kranblock. Standardegenskaper Kapacitet 4,5-450 Säkerhetsfaktor 4:1 1-8 skivor Skivdiamterer mm Lyftstyrning på alla modeller Skivor med bronsbussning och rullager Direktsmörjning av skivlagren via mittstången Flamhärdade spår på skivor med en diameter på mm Krok med axialrullager som ger dubbel funktion (svängning/vridning) Krok av smidesstål, upp till 30 Kan monteras isär helt Tillval Krok av smidesstål, Dubbla krokar av härdad stållegering med spärrhakar Dubbel krok av smidesstål Rotationshindrande låsanordning, alla modeller Skivhölje på alla modeller Alla modeller har löstagbara sidovikter av gjutjärn och stål Hållfasthetsprov och certifiering, radiografisk provning, magnafluxprovning och annan ickeförstörande provning enligt kundens önskemål Konstruktion med fast schackel och skotblock av marin typ Med över 100 standardmodeller hittar du garanterat ett block som passar dina behov. Lägst vikt i förhållande till lyftkapacitet, otroligt snabb riggning och mycket enkelt underhåll är några av de ytterligare fördelar som återigen bevisar att Johnson block håller en hög och jämn kvalitet. Standardegenskaper Kapacitet 10 till 135 Säkerhetsfaktor 4:1 1 till 6 skivor Heltäckande sido- och mittplåtar Fast schackel upptill Koniska rullager Ovala sidoplåtar Tillval Bronsbussningar Diamantformade sidoplåtar Helgalvanisering för korrosionsbeständighet Skräddarsydda block med hög kapacitet kan fås på begäran Lagerförda produkter markerade med fet stil 8:10 Alla mått i mm om inte annat anges
