1 Johnson Block Hissblock, galvaniserat 8:5 Kastblock 8:2-8:5 Linskivor 8:6 Svivlar 8:6 8 VARNING: Om du inte läser, förstår och beaktar anvisningarna, lyftkapaciteterna och specifikationerna i denna publikation kan allvarliga person- eller egensomsskador uppstå.

2

3 Gunnebo Johnson Med 50 år av förstklassig kvalité och branschledande produkter har Gunnebo Johnson sina rötter I olje- och krantillverkningsindustrin. Företaget startade sin tillverkning av oljeutvinningsverktyg på 1930-talet och en serie med borrhuvuden med det välkända namnet Hinderliter utvecklades. Senare introducerades Johnson kranblock och dessa produktlinjer utökades med motvikter, linlås med kil, säkerhetskrokar, specialblock och, naturligtvis, ett komplett sortiment av kastblock och skivor. Dessa används idag inom en stor del av oljeindustrin. Idag utgör Gunnebo Johnson en modern del av det flera hundra år gamla Gunnebo Industrier. Vi erbjuder en perfekt blandning av lyftutrustning, både ovanför och under krankroken, för industriella lyft och av materialhantering. Johnson block och motvikter dominerar den Nordamerikanska lyftindustrin. Våra kastblock, specialblock och ForgeFab återfinns överallt där personer med stor erfarenhet av branschen, kräver de bästa och mest pålitliga produkterna för användning vid de tuffaste arbetssituationerna. Gunnebo Johnsons produkter används varje dag i hela världen specialtillverkade säkerhetskrokar djupt nere under havsytan såväl som block och skivor i Mexikanska golfen. Våra produkter ger en prestanda och kvalitet som är oöverträffad i branschen. Tillförlitlighet du kan räkna med! 8

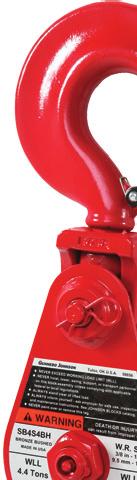

4 Lyftkapacitet mellan 2 och 30 ton Vridbar krok m. spärr Vridbar schackel Linblock Maximal lyftkapacitet i ton Vridbar krok m. spärr Vridbar schackel Linblock (utan fäste) SHV ytterdiam. Lina (mm) (mm) 2 t SB 2S 3B H 2,3 SB 2S 3B S 2,3 SB 2S 3B T 1,4 4 t SB 4S 4B H 6,8 SB 4S 4B S 7,3 SB 4S 4B T 4, SB 4S 6B H 8,6 SB 4S 6B S 9,5 SB 4S 6B T 6, SB 4S 8B H 11,3 SB 4S 8B S 11,8 SB 4S 8B T 8, SB 4S 10B H 15,0 SB 4S 10B S 15,9 SB 4S 10B T 12, SB 4S 12B H 18,1 SB 4S 12B S 19,1 SB 4S 12B T 15, SB 4S 14B H 22,7 SB 4S 14B S 23,1 SB 4S 14B T 19,1 8 t SB 8S 6B H 12,2 SB 8S 6B S 13,2 SB 8S 6B T 7, SB 8S 8B H 15,9 SB 8S 8B S 16,8 SB 8S 8B T 11, SB 8S 10B H 18,6 SB 8S 10B S 19,5 SB 8S 10B T 14, SB 8S 12B H 24,0 SB 8S 12B S 24,5 SB 8S 12B T 15, SB 8S 14B H 29,0 SB 8S 14B S 29,9 SB 8S 14B T 24,5 8:2

5 Johnson-produkter Maximal lyftkapacitet i ton SHV ytterdiam. (mm) Lina (mm) Vridbar krok m. spärr Vridbar schackel Linblock (utan fäste) 12 t SB 12S 6B H 20,9 SB 12S 6B S 23,1 SB 12S 6B T 13, SB 12S 8B H 25,9 SB 12S 8B S 27,7 SB 12S 8B T 17, SB 12S 10B H 31,8 SB 12S 10B S 33,6 SB 12S 10B T 23, SB 12S 12B H 41,3 SB 12S 12B S 43,1 SB 12S 12B T 32, SB 12S 14B H 47,2 SB 12S 14B S 49,0 SB 12S 14B T 38, SB 12S 16B H 56,7 SB 12S 16B S 59,0 SB 12S 16B T 49,0 15 t SB 15S 8B H 29,0 SB 15S 8B S 28,1 SB 15S 8B T 17, SB 15S 10B H 34,9 SB 15S 10B S 34,0 SB 15S 10B T 23, SB 15S 12B H 44,0 SB 15S 12B S 43,1 SB 15S 12B T 32, SB 15S 14B H 49,0 SB 15S 14B S 48,1 SB 15S 14B T 37, SB 15S 16B H 61,7 SB 15S 16B S 60,8 SB 15S 16B T 50,3 20 t SB 20S 8B H 36,7 SB 20S 8B S 43,1 SB 20S 8B T 20, SB 20S 10B H 43,1 SB 20S 10B S 49,4 SB 20S 10B T 27, SB 20S 12B H 47,6 SB 20S 12B S 54,0 SB 20S 12B T 31, SB 20S 14B H 53,1 SB 20S 14B S 59,0 SB 20S 12B T 36, SB 20S 16B H 67,1 SB 20S 16B S 73,0 SB 20S 12B T 50, SB 20S 18B H 78,0 SB 20S 16B S 84,4 SB 20S 12B T 62,1 30 t SB 30S 20B H 125,2 SB 30S 20B S 123,8 SB 30S 20B T 93, SB 30S 24B H 155,6 SB 30S 24B S 154,2 SB 30S 24B T 122,5 8 8:3

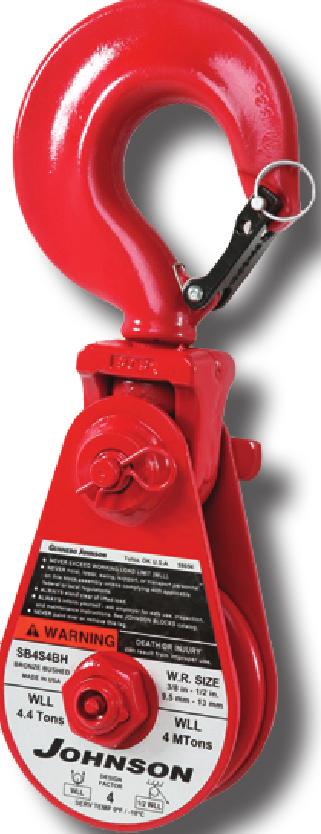

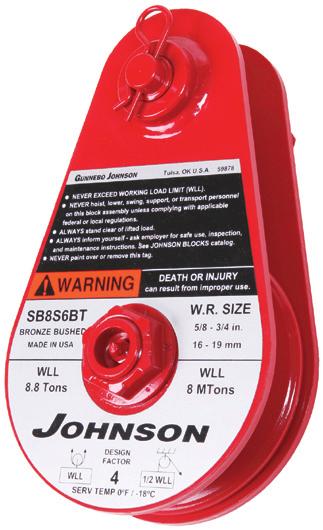

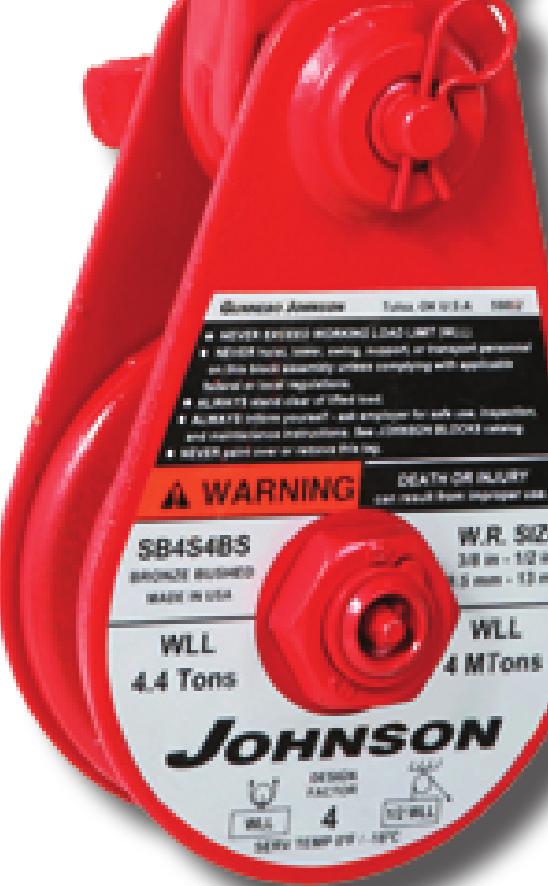

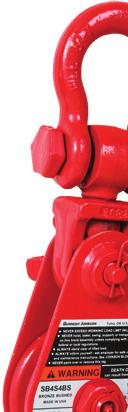

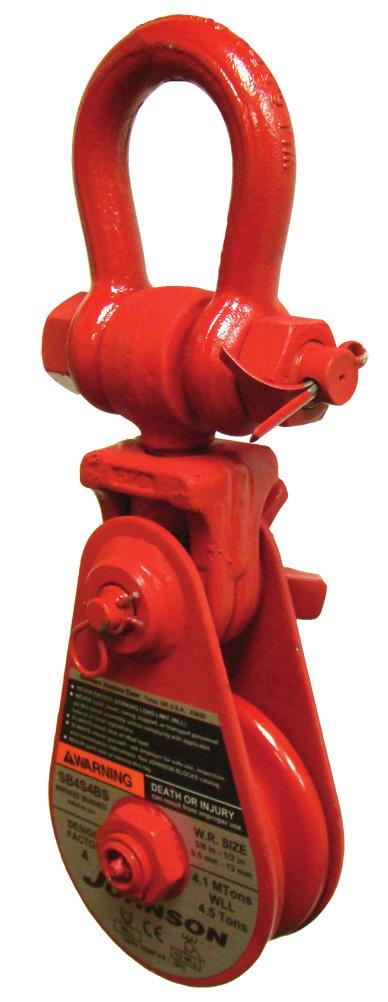

6 Kastblock Gunnebo Johnson kastblock kan öppnas från sidan, vilket är mycket praktiskt. Detta gäller även våra kraftigaste modeller med fast överdel. Den här konstruktionen gör det lättare att dra igenom linan utan att lossa dess ändbeslag. Andra alternativ är bland annat vridbar krok, schackel, öglefästen eller linblock helt utan fästen. Standardegenskaper Robust och pålitlig Konstruktionsfaktor 4:1 Sidoplåtar som är lätta att öppna Metrisk skala Stora handdragna muttrar Låspinne med säkerhetsstopp Ankarschackel med stoppinne Bronsbussning Tillval Provbelastning Rullager Epoxifärg för marint bruk Kraftig J-spärr Stora storlekar Brett sortiment Över 250 modeller och storlekar, från 2 till 30 ton. Skivor med en diameter på 80 till 600 mm. Flera olika linstorlekar och ändbeslag. Robusta Johnsons hållbarhet är välkänd inom branschen. Våra block kan användas under de allra tuffaste förhållanden, i gassande sol eller stormande isvindar. Pålitliga Den inneboende styrkan ger den tillförlitlighet som är så förknippad med Johnsons namn. Våra block levererar, dag efter dag, år ut och år in. Kvalitet som du kan lita på. Kastblock med schackel med en kapacitet på 4 ton Många valmöjligheter Enkla, dubbla eller med fast överdel. För bogsering, oljeutvinning, rörläggning eller allmän konstruktion. Storlekar och modeller för alla. Praktiska Stora, greppvänliga handdragna muttrar på alla modeller, särskilt de minsta modellerna. På så sätt kan du enkelt öppna och stänga blocken utan att ta av dig handskarna och lossa eller låsa dem med ett lätt hammarslag. Sekundär säkerhetsspärr Alla muttrar och schacklar är utrustade med R-sprintar som en sekundär säkerhetsanordning, vilket är användbart till exempel där inspektionsmöjligheterna är begränsade på grund av platsrelaterade eller andra faktorer. 8:4

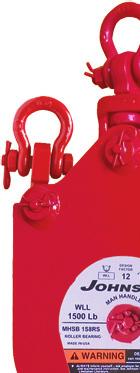

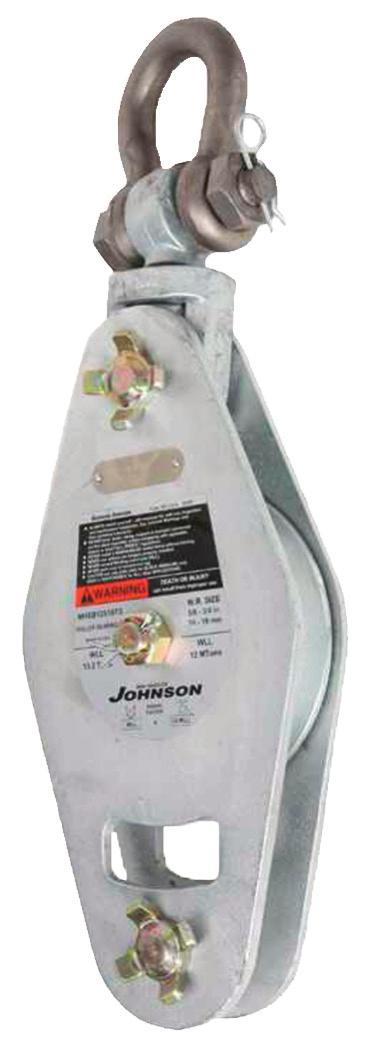

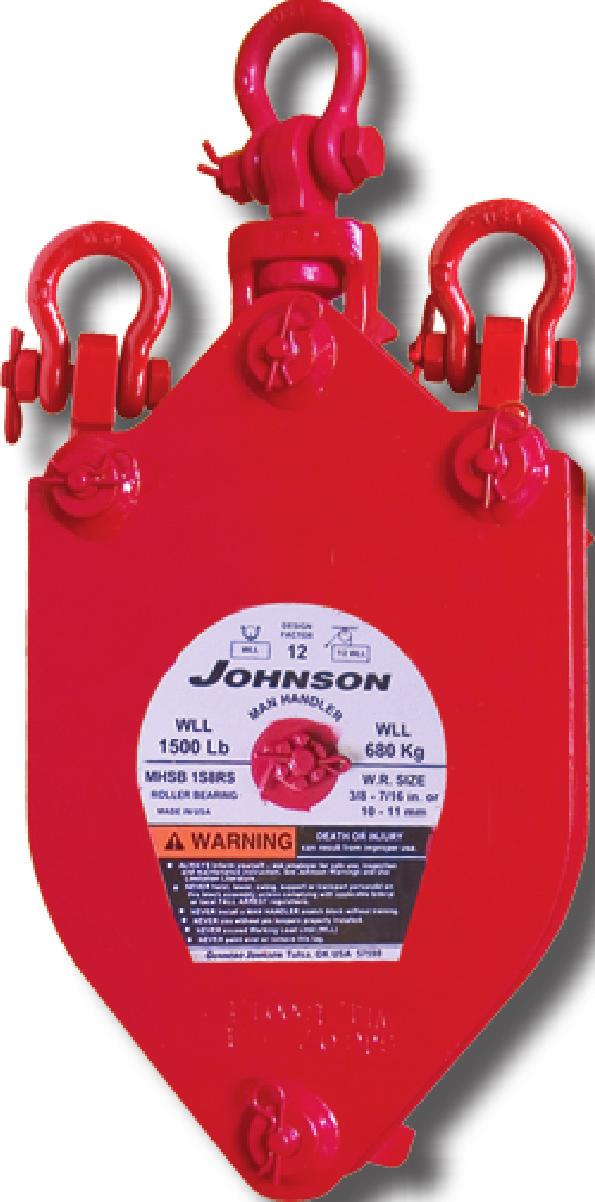

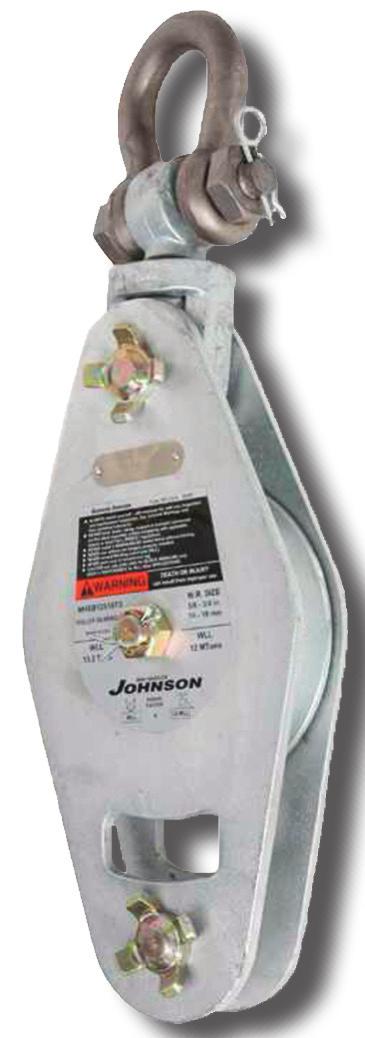

7 Johnson-produkter Manhandler kastblock Lyftkapacitet 680 kg Målad yta som standard För lyft av personal Täta rullager Invändig förregling R-låssprintar Sekundära fästpunkter Maximal lyftkapacitet kg Lina (mm) Skivdiameter (mm) 680 MHSB1S8RS Gunnebo Johnson Manhandler-kastblock (MHSB) är avsedda för personlyft. Blocket ska vara korrekt integrerat i ett kompatibelt personlyftsystem och måste hållas i funktionsdugligt skick. Se broschyrerna Manhandler Warnings och Use Limitations som kan erhållas från Gunnebo Johnson Corp. eller distributörer. Galvaniserat hissblock Lyftkapacitet 4 12 ton Galvaniserad yta som standard Manöverspår i lyfthandsken Stora lossningshandtag Invändig förregling För materiallyft R-låssprintar 8 Maximal lyftkapacitet i ton Lina (mm) Skivdiameter (mm) 4 MHSB4S8TS ,0 12 MHSB12S10TS ,6 12 MHSB12S14TS ,3 8:5

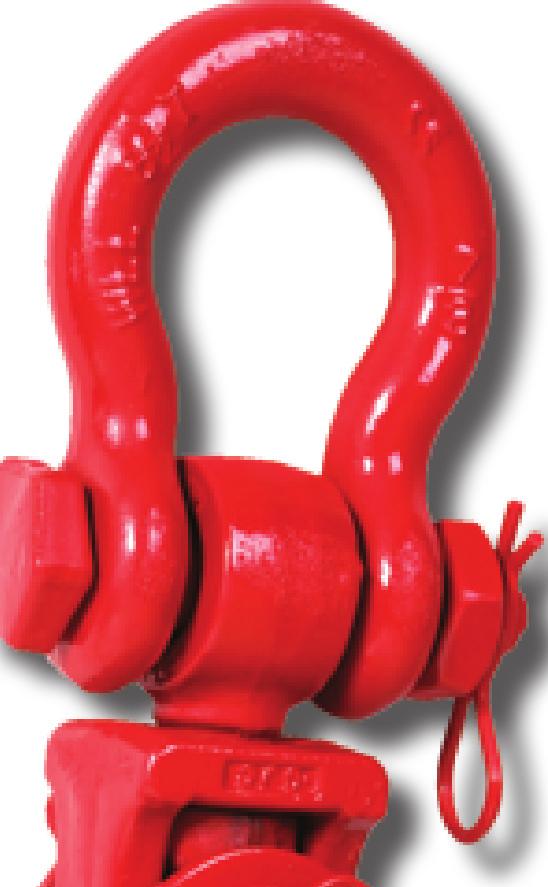

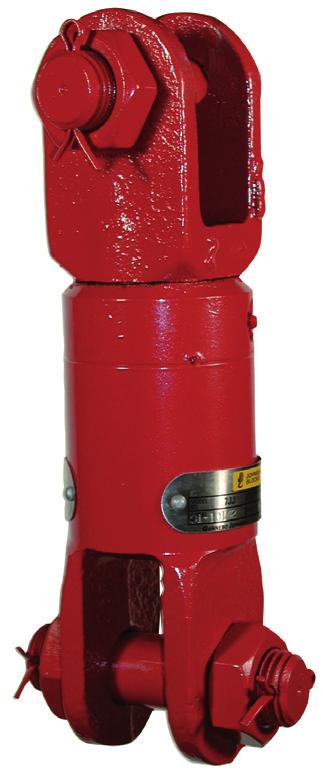

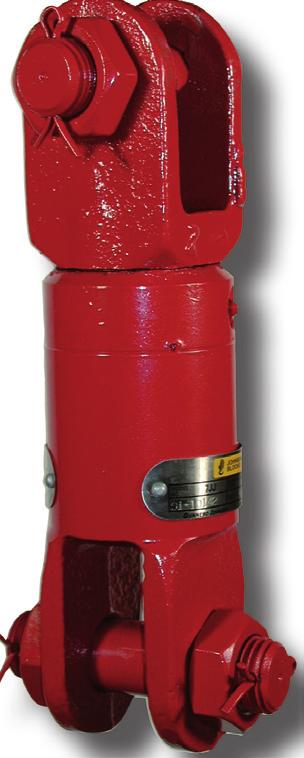

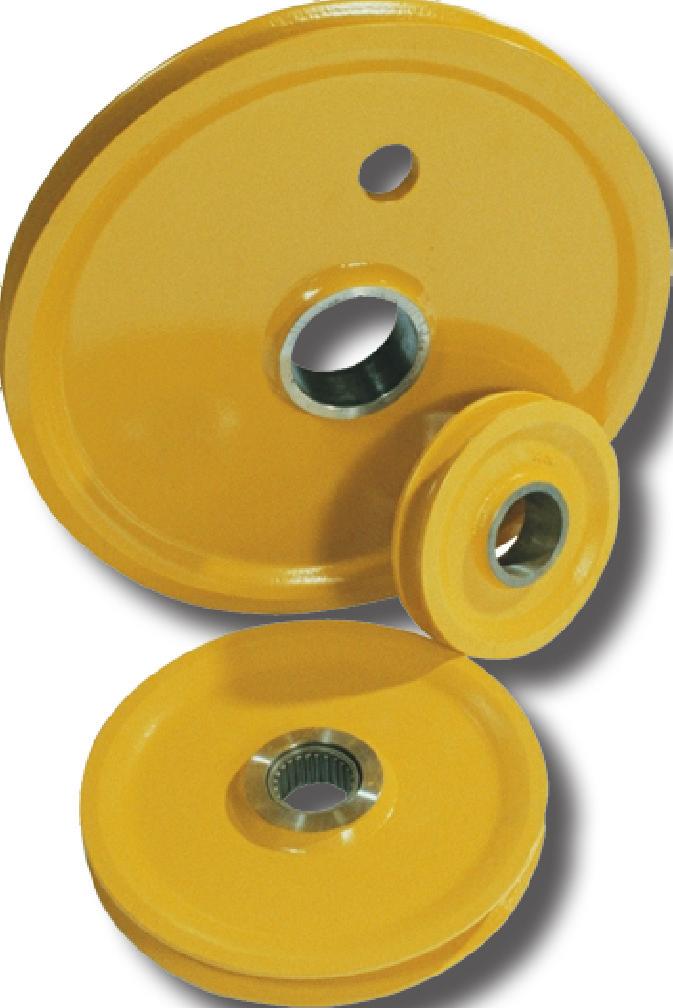

8 Svivlar Standardmodellerna finns i en rad olika utföranden, klyka/klyka, öga/öga, öga/klyka, öga/krok och klyka/ krok.konstruerade för lång brukbarhetstid till rimlig kostnad. Vi erbjuder bland annat axialrullager, infällda smörjnipplar och krokar av hejarsmitt stål. Alla svivlar har en konstruktionsfaktor på 4:1. Skräddarsydda svivlar med hög kapacitet kan fås på begäran. Kraftig J-spärr som standard på alla krokmodeller. Klyka-klyka Maximal lyftkapacitet ton 3 3JJM 3,6 7 7JJ 9, JJ 18, JJ 21,6 Linskivor Finns i storlekar från 80 till mm och i mer än 250 olika standardmodeller. Gunnebo Johnsons linskivor är välbeprövade över enheter är i bruk världen över. Kostnadseffektiva modeller. Inga förskottsavgifter för bearbetning eller prägling och inga påslag vid små beställningskvantiteter. Standardegenskaper Skivdiameter mm Linstorlek 6 80 mm Konstruktionsfaktor 4:1 Gjutjärn, nodulärt järn, härdat stål, ForgeFab -stål. Tillval Anpassning efter kundens axel, lagerhus, nav, skivans ytterdiameter eller erforderlig linstorlek. Behandlad med en galvaniserad, icke-organisk zinkförening eller andra korrosionsbeständiga ytbehandlingar. Smörjnipplar i navet Modifieringar enligt API och andra tillämpliga branschstandarder. Specialaxel som passar för alla skivor enligt vad som anges. Specifikationer enligt AISE nr 6. Tål låga temperaturer. 8:6

9 Johnson-produkter Anteckningar 8 8:7

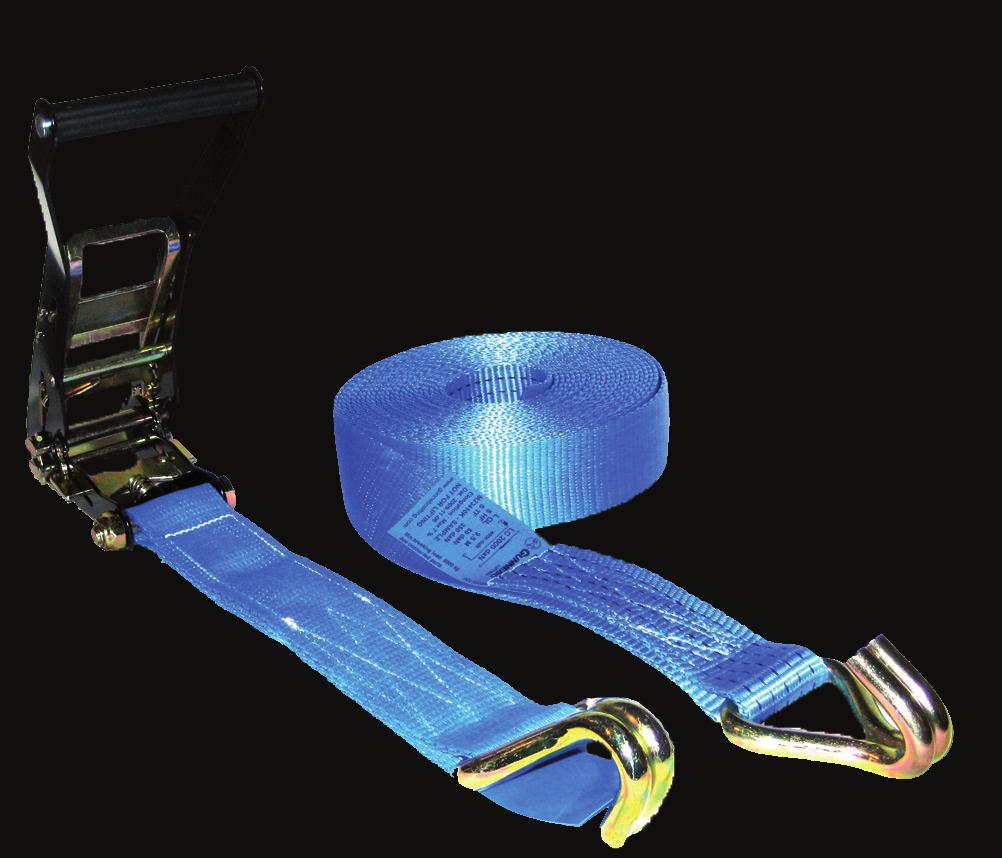

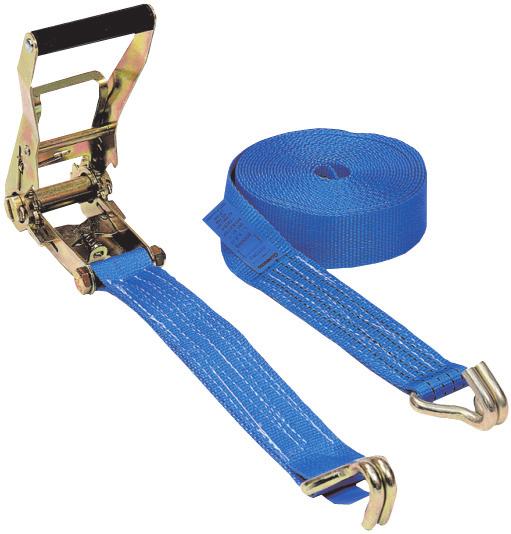

10 Lastsäkring Surrning Lösa band Invändig godsfixering Övriga produkter
