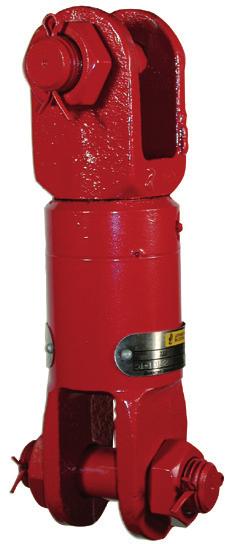

1 Gunnebo Johnson Produkter Kastblock 8:2-8:3 Hissblock 8:3 Svivel, klyka-klyka 8:3 Linskivor 8:4 Quick Reeve block för mobilkranar 8:5 Skotblock av marin typ 8:5 Shorty "J" Kranblock 8:5 8 VARNING: Underlåtenhet att läsa, förstå och följa instruktioner och specifikationer i denna publikation kan leda till allvarliga personskador eller skador på egendom.

2 Kastblock Gunnebo Johnson kastblock kan öppnas från sidan, vilket är mycket praktiskt. Detta gäller även våra kraftigaste modeller med fast överdel. Den här konstruktionen gör det lättare att dra igenom linan utan att lossa dess ändbeslag. Andra alternativ är bland annat vridbar krok, schackel, öglefästen eller linblock helt utan fästen. Robust och pålitlig Sidoplåtar som är lätta att öppna Metrisk skala Stora handdragna muttrar Låspinne med säkerhetsstopp Ankarschackel med stoppinne Bronsbussning CE-märkt Provbelastning Rullager Epoxifärg för marint bruk Kraftig J-spärr Stora storlekar Brett sortiment Över 250 modeller och storlekar, från 2 till 30 ton. Skivor med en diameter på 80 till 600 mm. Flera olika linstorlekar och ändbeslag. Robusta Johnsons hållbarhet är välkänd inom branschen. Våra block kan användas under de allra tuffaste förhållanden, i gassande sol eller stormande isvindar. Pålitliga Den inneboende sturkan ger den tillförlitlighet som är så förknippad med Johnsons namn. Våra block levererar, dag efter dag, år ut och år in. Kvalitet som du kan lita på. Många valmöjligheter Enkla, dubbla eller med fast överdel. För bogsering, oljeutvinning, rörläggning eller allmän konstruktion. Storlekar och modeller för alla. Praktiska Stora, greppvänliga handdragna muttrar på alla modeller, särskilt de minsta modellerna. På så sätt kan du enkelt öppna och stänga blocken utan att ta av dig handskarna och lossa eller låsa dem med ett lätt hammarslag. Sekundär säkerhetsspärr Alla muttrar och schacklar är utrustade med R-sprintar som en sekundär säkerhetsanordning, vilket är användbart till exempel där inspektionsmöjligheterna är begränsade på grund av platsrelaterade eller andra faktorer. Artikelnr. Modell WLL (ton) Skivdiameter Beskrivning QR3 SB2S3BS 2 3 / 80 mm Passar 8-10 mm stållina QR3 SB4S4BS 4 4 / 100 mm Passar mm stållina QR3 SB4S6BS 4 6 / 150 mm Passar mm stållina QR3 SB8S6BS 8 6 / 150 mm Passar mm stållina QR3 SB8S10BS 8 10 / 250 mm Passar mm stållina QR3 SB12S8BS 12 8 / 200 mm Passar mm stållina QR3 SB12S10BS / 250 mm Passar mm stållina QR3 SB15S8BS 15 8 / 200 mm Passar mm stållina QR3 SB1510BS / 250 mm Passar mm stållina QR3 SB20S16BS / 400 mm Passar mm stållina QR3 SB30S20BS / 500 mm Passar mm stållina (kg) 8:2

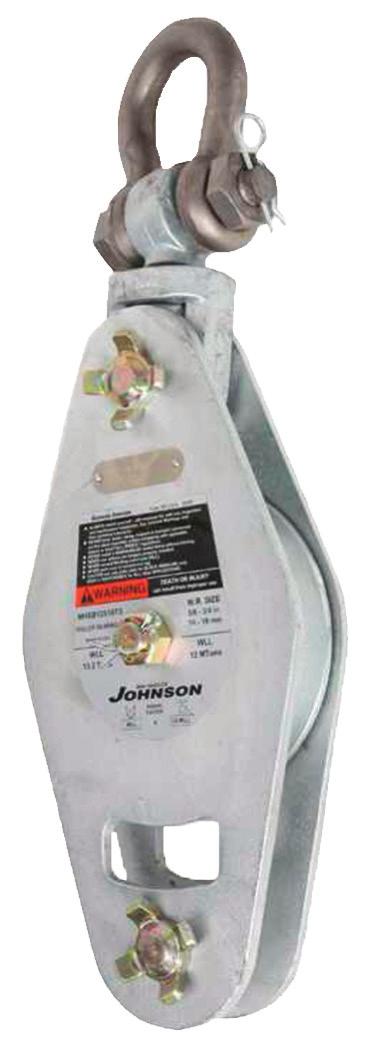

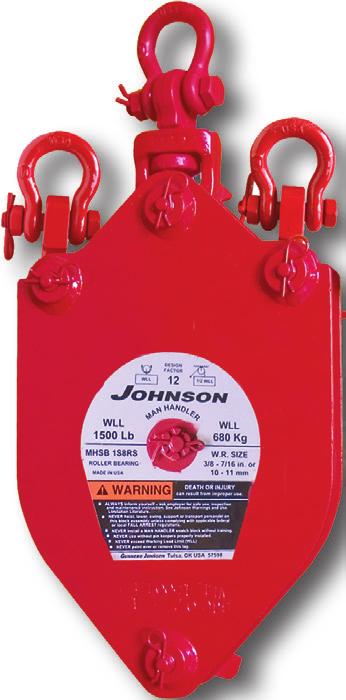

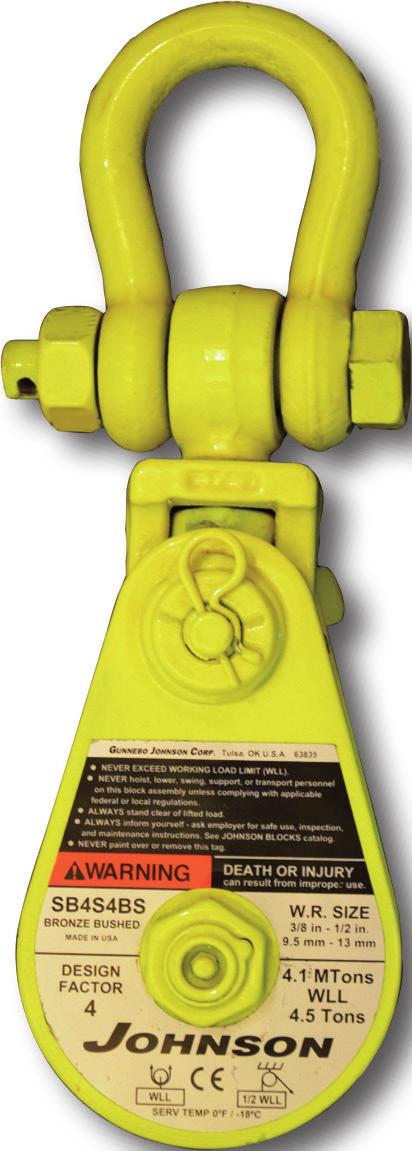

3 Gunnebo Johnson produkter Kastblock - Vridbar krok med spärr CE-märkt Artikelnr. Modell Beskrivning QR3 SB2S3BH WLL 2 MT, Blockskiva OD 3 / 80 mm, passar 8-10 mm stållina QR3 SB4S4BH WLL 4 MT, Blockskiva OD 4 / 100 mm, passar mm stållina QR3 SB8S8BH WLL 8 MT, Blockskiva OD 8 / 200 mm, passar mm stållina QR3 SB12S8BH WLL 12 MT, Blockskiva OD 8 / 200 mm, passar mm stållina QR3 SB20S10BH WLL 20 MT, Blockskiva OD 10 / 250 mm, passar mm stållina 43.1 (kg) Manhandler kastblock Gunnebo Johnson Manhandler kastblock (MHSB) är avsedda för personlyft. Blocket ska vara korrekt integrerat i ett kompatibelt personlyftsystem och måste hållas i funktionsdugligt skick. Se broschyrerna Manhandler Warnings och Use Limitations Brochure available som kan erhållas från Gunnebo Johnson Corp. eller din distributör. Målad uta som standard För personlyft Täta rullager Invändig förregling R-låssprintar Sekundära fästpunkter Artikelnr. Modell Stållina Skivdiamter MHSB1S8RS WLL kg kg Galvaniserat hissblock Lyftkapacitet 4-12 ton Galvaniserad yta som standard Manöverspår i lyfthandsken Stora lossningshandtag Invändig förregling För materiallyft R-låssprintar Artikeln.r Modell Stållina Skrivdiameter WLL ton MHSB4S8TS MHSB12S10TS kg 8 Svivel, klyka-klyka Provbelastade Artikelnr. Modell Beskrivning JJM 3 T Axialkullager lekare, klyka-klyka JJ 7 T Axialkullager lekare, klyka-klyka JJ 12 T Axialkullager lekare, klyka-klyka JJ 19 T Axialkullager lekare, klyka-klyka 21.6 Kg 8:3

4 Linskivor Gunnebo Johnsons linskivor är en mycket pålitlig och populär produkt, såväl i sig själv som i egenskap av den originalutrustning som de stora OEM-tillverkarna föredrar. Linskivor från Gunnebo Johnson är indelade i två kategorier:» I den första kategorin återfinns vårt breda sortiment av traditionella linskivor i gjutjärn och nodulärt järn med en ytterdiameter från 3 till 14 tum.» I den andra kategorin hittar du de banbrytande ForgeFab -linskivorna en serie linskivor med en oöverträffad hållbarhet, och som kan levereras utan långa väntetider. ForgeFab -linskivorna tillför mervärde genom den ökade livslängden hos såväl linskivan som stållinan. Dessutom erbjuder de en flexibilitet som användaren har stor fördel av ute på fältet. Skivdiamter mm Linstorlek 6-80 mm Gjutjärn, nodulärt järn, härdat stål, ForgeFab -stål Varför har ForgeFab överlägsen prestanda? Anpassning efter kundens axel, lagerhus, nav, skivans ytterdiameter eller erforderlig linstorlek. Behandlad med en galvaniserad, icke-organisk zinkförening eller andra korrosionsbeständiga ytbehandlingar. Smörjnipplar i navet. Modifieringar enligt API och andra tillämpliga branschstandarder. Specialaxel som passar för alla skrivor enligt vad som anges. Specifikationer enligt AISE nr. 6. Tål låga temperaturer. Alla ForgeFab -linskivor börjar som en driven högprecisionsskiva som skärs ut från en plåt av vårt egenutvecklade specialstål. Stålskivan hettas upp till smidestemperatur och kanten roteras mot ett system av valsar för att smida linskivans kanter och löpspåret för stållinan. Ett nav som har bearbetats med hög precision bågsvetsas fast på den smidda skivan. Ett flertal svetstekniker används, däribland: svetsar i kälfog, pulverbågsvetsning, och svets med partiell, respektive full inträngning, beroende på användningsområdet. Resultatet: En precisionstillverkad, nötningsbeständig ForgeFab -linskiva som ger en lång produktlivslängd och som även minskar slitaget på stållinan. Offerter på linskivor För att vi ska kunna lämna en offert på Gunnebo Johnsons linskivor behöver vi ha tillgång till så mycket som möjligt av informationen nedan: Användningsområde Antal Linskivans ytterdiameter (A) Rullytsdiameter eller delningsdiameter Lindiameter Behöver spåren vara flamhärdade (standardegenskap från 16 och uppåt)? Kantbredd (C) Navbredd (G) Ytterdiameter, nav (T) Hålstorlek för obehandlat eller bearbetat hål (E), alternativt axelstorlek med bronsbussning eller lager (E). Lagertyp (vid behov; t.ex. Bronsbussning eller annan typ av lager Finns det några viktbegränsningar? Behöver navet vara utrustat med smörjnippel? Finns det särskilda önskemål om målning eller ytbehandling? Linbelastning, linhastighet och omslutningsgrad. 8:4

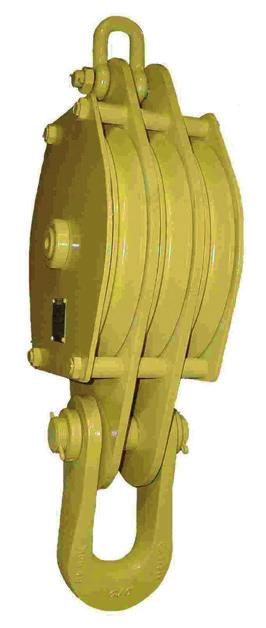

5 Gunnebo Johnson produkter Quick Reeve block för mobilkranar Förzinkad stoppinne med snabbackning som uppfyller OSHA-kraven för repstopp. Kan inte lossas helt från blocket vilket förhindrar att pinnen går förlorad. Johnson J-Latch låsbar, fjädrande spärrhake av förstärkt stål som uppfyller OSHA-kraven för hissning av personal. Johnsons J-Latch gör det enkelt att se om kroken är deformerad. Finns med lyftkapaciteter mellan 5 och 300 ton. Högre kapacitet kan fås på begäran. Quick Reeve har en upprätt konstruktion som vilar på sin egen krok, vilket ger en stabil bas vid lindragning. Ingen otymplig, nedåtriktad klafföppning som måste hanteras eller som kan skadas. Linans ändbeslag kan dras genom blocket utan att behöva tas av från linan. Konstruktion med fast schackel och skotblock av marin typ Med över 100 standardmodeller hittar du garanterat ett block som passar dina behov. Lägst vikt i förhållande till lyftkapacitet, otroligt snabb riggning och mycket enkelt underhåll är några av de ytterligare fördelar som återigen bevisar att Johnsons block håller en hög och jämn kvalitet. Kapacitet ton 1 till 6 skivor Heltäckande sido- och mittplåtar Fast schackel upptill Koniska rullager Ovala sidoplåtar Bronsbussningar Diamantformade sidoplåtar Helgalvanisering för korrosionsbeständighet Skräddarsydda block med hög kapacitet kan fås på begäran. Shorty J Kranblock Shorty J är marknadens bredaste standardsortiment av kranblock. Totalt tillverkar detta företag mer än standardmodeller av kranblock, exklusive olika varianter. Kapacitet ton 1 8 skivor Skivdiameter mm Lyftstyrning på alla modeller Skivor med bronsbussning och rullager Direktsmörjning av skivlagren via mittstången Flamhärdade spår på skivor med en diameter på mm Krok med axialrullager som ger dubbel funktion (svängning/vridning) Krok av smidesstål, 3 30 ton Kan monteras isär helt Krok av smidesstål, ton Dubbla krokar av härdad stållegering med spärrhakar, ton Dubbel krok av smidesstål Rotationshindrande låsanordning, alla modeller Vridbar ankarschackel, alla modeller Skivhölje på alla modeller Alla modeller har löstagbara sidovikter av gjutjärn och stål. Säkerhetstestning, certifiering, radiografisk provning, magnetpulverprovning och annan icke-förstörande provning enligt kundens önskemål. 8 8:5

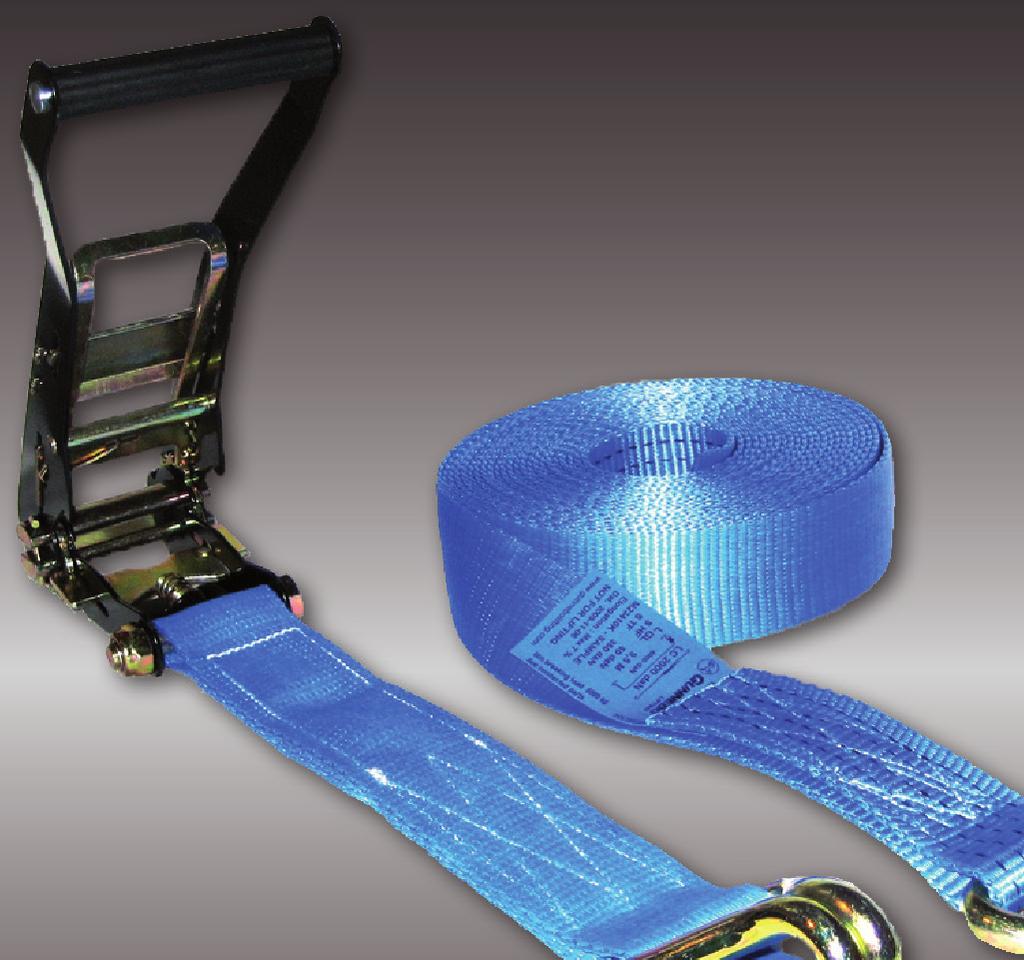

6 Lastsäkring Surrning Lösa band Invändig godsfixering Övriga produkter 8:6 7:6
