1 VERSIONSUPPDATERING 2.0 Contal Security erbjuder allt från säljsupport, utbildning till teknisk support för att hjälpa våra partners med att nå framgång och en ökad försäljning. Vår strategi är att utveckla samarbetet och anpassa våra produkter, lösningar för era kunder. Det finns ingen annan viktigare för oss än er. Vårt mål är att kunna leverera den bästa säkerhetslösningen för marknaden, det kan vi endast göra tillsammans med er kompetens och erfarenhet via våra högkvalitativa system och produkter.

2 VERSIONSUPPDATERING 2.0 Detta dokument innehåller beskrivningar nya funktioner, förbättringar och förutsättningar för uppgradering till 2.0 Tidigare officiella version SP2 Se tidigare dokument RL0006 SP2. Nova Server Nova Klient (auto-upgraded by server) CCU DCU (LON) (RS485) CR CCR-SD/PD Premium CR CCR-SC/PC Slim CR CCR-S/P Slim E-boot 1.13 CE 3078 Nya grundversioner tillhörande version 2.0 SERVER/KLIENT/CCU/DCU-E/CR Nya versioner Nova Server Nova Client (auto-upgraded by server) CCU DCU (LON, oförändrad) (RS485, oförändrad) CR CCR-SD/PD Premium CR CCR-SC/PC Slim (oförändrad) CR CCR-S/P Slim (oförändrad) CE image 3083 E-boot 1.13 (oförändrad) Information Version 2.0 innehåller omfattande implementering av nya kraftfulla funktioner och verktyg, bugfixar samt kvalitét- och prestandaoptimeringar. Förutsättning för installation av Version 2.0 Lägsta krav på befintlig mjukvara i installerad hårdvara. RL0007 Versionsuppdatering

3 Echelon Förutsättning: Nova Server/Klient SP2 CCU fw: DCU fw: CE: 3078 CCR-xD Premium: 5571 RS485 Förutsättning: Nova Server/Klient SP2 CCU fw: DCU fw: CE: 3078 CCR-xD Premium: 5571 Rutin för uppgradering till 2.0 Licensfil behöver uppdateras om tidigare version är 1.9 Vid Contal Nova Server/Klient Utför en Databasbackup, avsluta sedan Nova klienten Stoppa Servertjänst Avinstallera Contal Nova Server Installera Contal Nova Server, använd demolicens Skapa en begäran om ny licensfil, licensförfrågan via Contal Nova License Manager Kopiera in ny licensfil från i serverkatalogen Starta Servertjänst Starta Nova Klient, bevaka autoupgrade processen av klientprogrammet. Vid Contal Nova Klient, uppgradera CCU Uppgradera samtliga CCU mjukvaror till samt CE image till 3083 Kontrollera att underliggande DCU-E centraler samt kortläsare startar upp korrekt Uppgradera Premiumkortläsare 5571 till Uppgradera sedan Premiumkortläsaren till Denna uppgradering sker i 2st steg. Viktigt! Version 5590 laddas ner före Utför ett testlarm för dörrmiljö samt för larmsektioner och styrningar RL0007 Versionsuppdatering

4 Server Client CCU CE DCU Setup Åtgärdade buggar, utförda optimeringar, nya funktioner: NYA FUNKTIONER Beskrivning Nytt Förbättrad händelsefiltrering, möjligt att kombinera flera händelsetyper. X X Nytt Strukturerad site Nytt Behörighetstrupper och relation till Strukturerad site. X X X Nytt Sökfunktion i kortmenyn för relaterad person. X X Nytt Hardvaruaccelererad grafikmotor X X Nytt Nytt Grafik. Ritningar med koppling till befintliga objekt I databas. Import av ritning som bakgrund. Zoom funktion på grafikritning Konfigurerbar ritningsskala Nytt Stöd för fast och variabel skalning av symboler i ritning. X X Nytt Strukturerad site med strikt operatörsbestämd rättighetsstyrning. X X X Nytt Operatörsgrupper med koppling till strukturerad site. X X Nytt Utökade operatörsrättigheter X X Nytt Förhandsvisning av ritning i ritningsmenyn. X X Nytt Mappstruktur integrerad i strukturerad site för koppling Avdelning Behörighetsgrupp. Nytt Händelselogg i kortläsare Premium. X X X Nytt Funktionsknappar, F1/F2 i kortläsare Premium. X X X Nytt Utökade filtreringsmöjligheter för ingångar, utgångar och kortläsare. X X Nytt Stöd för CCU12 Combo. Integrering av CCU/CAT12CE, uppdelade resurser. X X Nytt Grafik/ritningar, rättighetskontroll av visning baserad på operatör och strukturerad site. Nytt Köpa tid i larmzon. X X X Nytt Sökfunktion via Alt+Mellanslag tangenter. X Nytt Anti-passback zoner. Både zon och tidsstyrd. X X X Nytt Behörighetsgrupp med support för koppling till Avdelning. Personer erhåller behörighetszoner beroende på avdelningstillhörighet. Nytt Kund och leverantörsinfo i egen flik X X Nytt Hissfunktion och Dörrgrupper. X X X Nytt CCU40, 0 addressering för kortläsare 0-15 kortläsare X X X Nytt Händelselogg, ny filtrering. Idag eller en dag X Nytt Optimerad kvittering av larm, då larmlistan innehåller många larm. X X Nytt Visning av händelselogg / larmlista enligt strukturerad site och operatör. X X Nytt Nytt Nytt menysystem i kortläsare Premium med ikoner. Nytt summerljud i kortläsare Premium. Nytt Händelselogg, utökad filtrering med kombination av flera olika typer av händelser X X X X X X X X X X X X RL0007 Versionsuppdatering

5 Server Client CCU CE DCU Setup ÅTGÄRDADE BUGGAR Beskrivning Åtgärdat Kort visas inte då de genereras i kortsystem. X X Åtgärdat Databaskonfiguration misslyckas om tabeller saknas. X Åtgärdat Offline kortläsare / DCU kan markeras för uppgradering. X Åtgärdat Mjukvara för uppgradering av kortläsare kan inte raderas. X X Åtgärdat Temp.blockerad ingång avblockeras inte om larmzon frånkopplas under förvarning. X Åtgärdat Tidsschema för säkerhetsnivå visar inte dagtyper från vald kalender. X X Åtgärdat CCU minnesanvänding och trådar ökar med tiden. X X Åtgärdat CCU12, in/ut på expansionskort visas inte. X X Åtgärdat Sommar- och vintertid övergång vid autonom drift. X X Åtgärdat Databaskonvertering till 1.97 misslyckades. X Åtgärdat Smeknamn på förskapade ingångar börjar på 0. X Åtgärdat Klient visar menyer från föregående session, även om rättigheterna har tagits bort. X X Åtgärdat Sökning på övriga uppgifter på person visar inte korrekt resultat. X X Åtgärdat DCU misslyckades med att uppgradera kortläsare. X Åtgärdat Vid markering av flera kortläsare för radering från behörighetszon, raderas endast en. X X Åtgärdat Inte möjligt att frånkoppla larmzon med säkerhetsnivå GIN via kortläsare. X Åtgärdat Larm från dörrmiljö visas inte om de inte är bundna till presentationsgrupp. X Åtgärdat CCU40 kan fastna vid uppgradering. X Åtgärdat Varningsmeddelande visas att något är ändrat vid redigering av larmzon, även om inga förändringar var gjorda. X X Åtgärdat Logg för Passering tillåten visas fel för dörrmiljö på CCU05/12/40. X Åtgärdat Larmzon kan inte frånkopplas då externt system används. X Åtgärdat Statusmeddelande för lyckad uppgradering av kortläsare visas inte. Åtgärdat Uppgradering av kortläsare misslyckas om DCU har mer än en kortläsare inkopplad. X RL0007 Versionsuppdatering

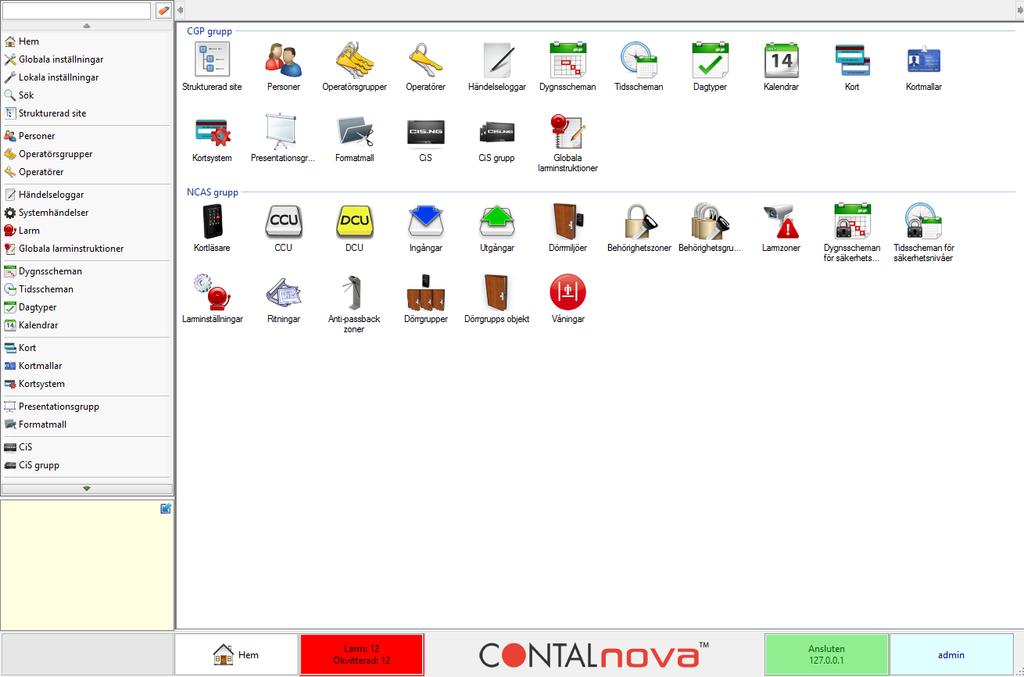

6 Översikt och beskrivning av nya huvudfunktioner HEM Ett flertal nya huvudfunktioner har implementerats i version 2.0 Strukturerad Site Utökade operatörsrättigheter Operatörsgrupper Nytt koncept, hårdvara CCU12/CAT12CE Combo Förbättrad händelselogg Funktionsknappar för kortläsare Sökfilter för ingångar, utgångar samt kortläsare Behörighetsgrupper Grafisk larmpresentation ritningar Antipassbackzoner Dörrgrupper och hisstyrning Nytt koncept, hårdvara CCU12/CAT12CE Combo Siedle Porttelefoni med C-Glass Mifare/Proxkortläsare Vidare presenteras ett urval av dom nya funktionerna och en kort beskrivning av funktionen och dess fördelar. RL0007 Versionsuppdatering

7 STRUKTURERAD SITE I Contal Nova kan hårdvaruobjekt, persondata, tidsscheman, kalendrar mm delas upp på olika siter, system. Operatörsrättigheter kan sedan tilldelas rättigheter till respektive site/system. Operatörer ser och kan endast hantera den databas som är tilldelad operatören. Strukturerad site är uppbyggd med en kombinerad objekt och mappstruktur där hårdvara och övriga objekt såsom personer, kort, tidsschema kan placeras. Fördelar: En gemensam server kan levereras till t.ex. en fastighet som har många hyresgäster. Varje hyresgäst kan sedan från sin operatörsklient administrera och styra sin anläggning utan att påverka övriga hyresgäster och dess databas. Personer, kortinnehavare för varje hyresgäst kan även tilldelas en roll/avdelningstillhörighet även kallat departments som i sin tur kan användas för att tilldela behörigheter på ett smidigt sätt, se funktion behörighetsgrupper. Händelselogg har också relation till operatör och dess rättigheter. En operatör ser endast de händelser som är tilldelade via rättigheter och site tillhörighet. Funktionen Strukturerad Site har även ett inbyggt fulltext sökfilter för varje objekt i databasträdet. RL0007 Versionsuppdatering

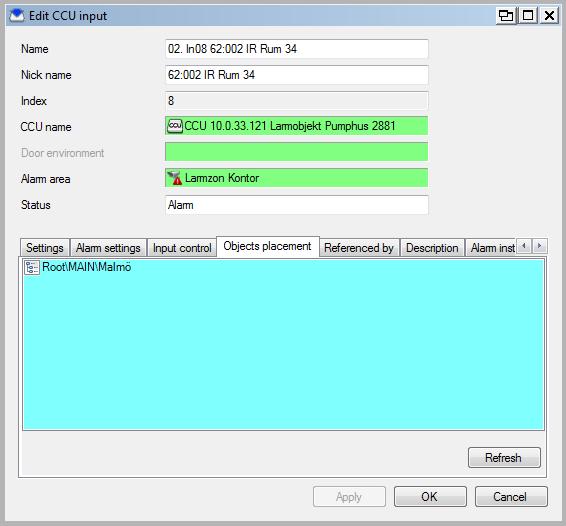

8 För alla objekt i systemet finns nu även en ny flik Objektets placering. I exemplet ovan tillhör resursen larmingång 02. In08 62:002 -Site Malmö. Detta förenklar kontrollen av resurser och objekt i databasen vid tilldelning av rättigheter som operatören utför. RL0007 Versionsuppdatering

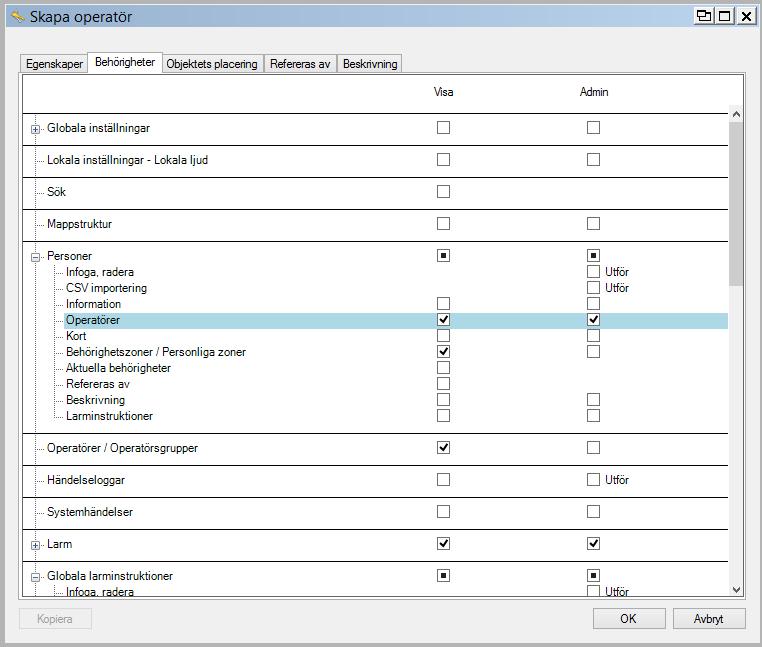

9 UTÖKADE OPERATÖRSRÄTTIGHETER Detaljerad tilldelning av funktioner och rättigheter för operatörer i systemet. Fördelar: Möjlighet att styra rättigheter för alla objekt i systemet på detaljnivå. I tidigare version kunde en operatör som hade rättighet att administrera en kortläsare eller en centralenhet CCU få tillgång till alla kommandon för respektive objekt. Med utökade operatörsrättigheter kan en operatör få tillgång till att administrera t.ex. en kortläsare i databasen men endast få lov till att ändra språkinställningar men inte ändra säkerhetsnivån. Detta ger en förbättrad säkerhetskontroll och minimerar risk för fel som en operatör oavsiktligt kan skapa. RL0007 Versionsuppdatering

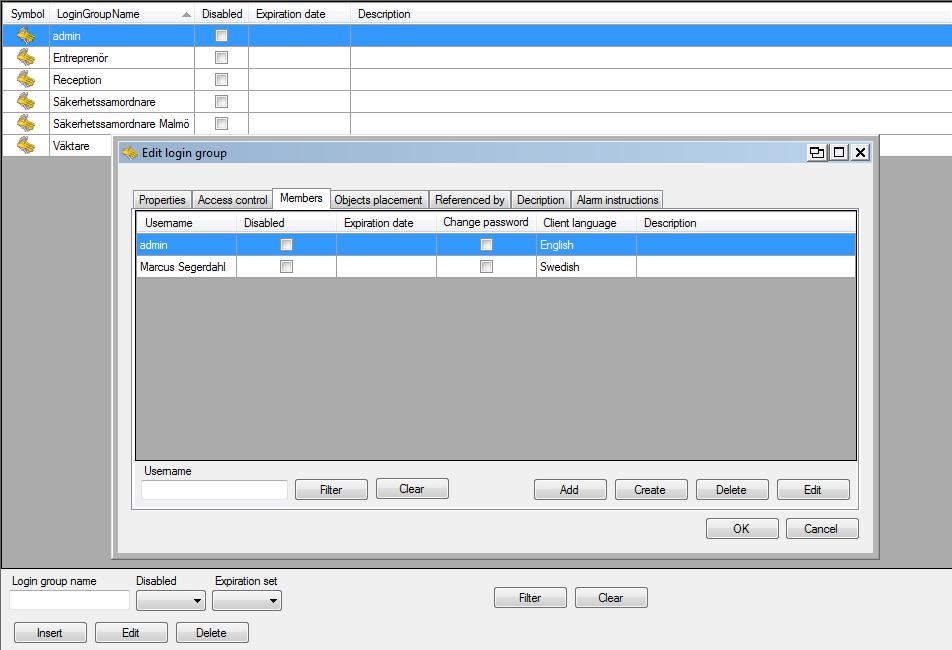

10 OPERATÖRSGRUPP Operatörsgrupp är en ny funktion i Contal Nova som ger möjlighet till att skapa mallar för operatörslogin. Många operatörer med samma funktion kan tilldelas en operatörsgrupp t.ex. Väktare eller Reception. Vid tilldelning av operatörsgrupp så ärver den nya operatören alla förkonfigurerade inställningar, utökade rättigheter från mallen. Fördelar: Minimerar tid för administration vid skapandet av nya operatörslogin. Minimerar risker för att samma kategori av operatörer ändå har olika rättigheter. RL0007 Versionsuppdatering

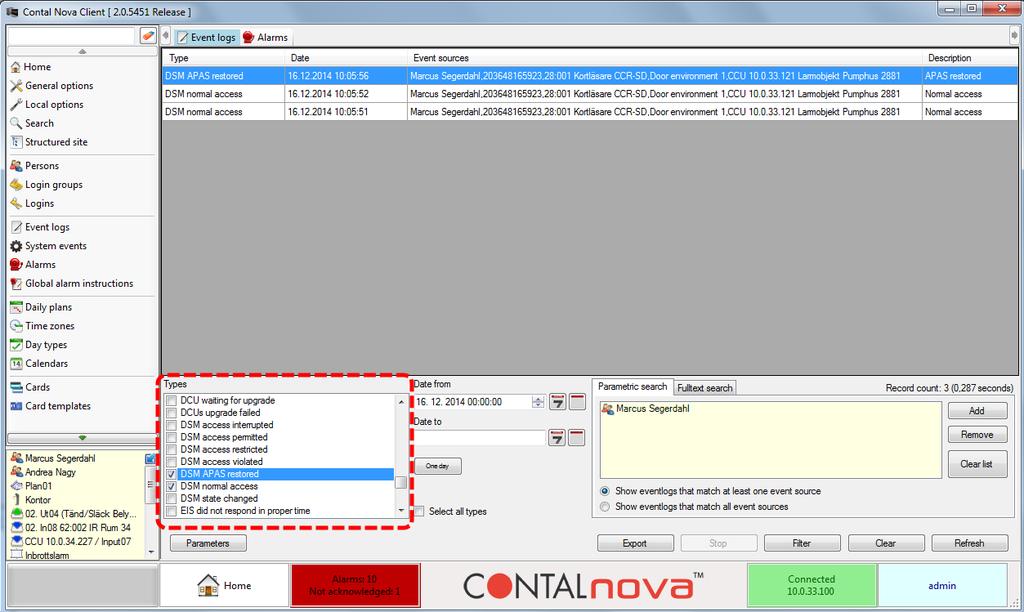

11 HÄNDELSELOGG Händelseloggen i version 2.0 är förbättrad gällande prestanda och sökförmåga. Multipla typer av larmhändelser kan väljas, se röd markering. Kombination av objekt, villkor, tid och typ av larmhändelse ger ett kraftfullt men enkelt verktyg för att generera listor av händelser från systemet. Specifik sökning av händelser kan även filteras utefter system/site, dvs vart objektet finns rent fysiskt eller vilken site objektet tillhör. Tips! Vid höger musklick på en specifik händelse i loggen kopieras text likt Ctrl+C kommando. Klistra sedan in Ctrl+V i Notepad eller liknande texteditor. Önskas fler larmhändelser kan detta exporteras i ;,eller TAB separerad textfil med kommandot Exportera. RL0007 Versionsuppdatering

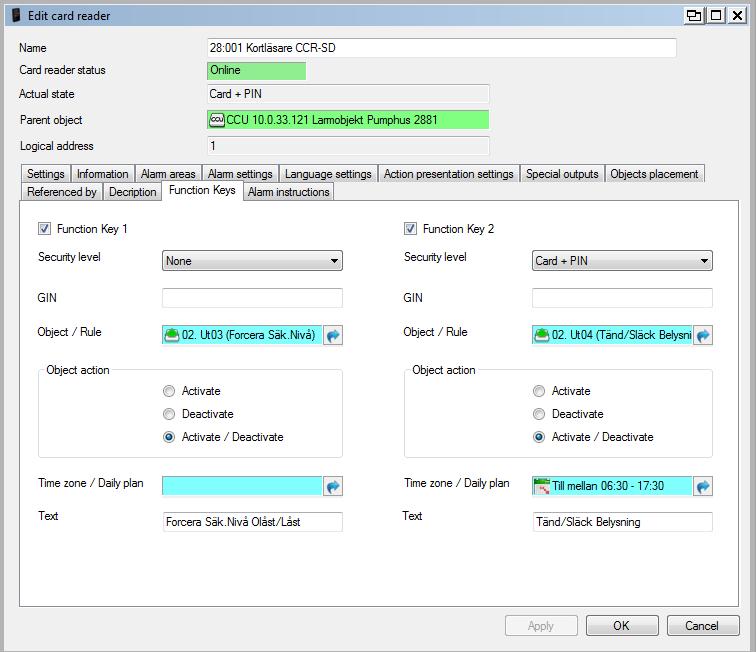

12 FUNKTIONSKNAPPAR F1, F2 FÖR CCR- XD PREMIUM TOUCH I version 2.0 har Premium Touch kortläsaren stöd för funktionsknappar F1, F2. Dessa funktioner presenteras i kortläsarens Display som kan användas för att snabbt och enkelt aktivera/avaktivera reläutgångar eller objekt. Funktionsknapparna kan styras via rättigheter, inget krav eller krav på GIN, Kort eller Kort+Kod i kombination med tid på dygnet som funktionen får lov till att användas. Beskrivning av funktion kan anges i textfältet. Denna text presenteras i kortläsarens display för att ge person, kortinnehavare korrekt information innan funktionen aktiveras. Användningsområde för denna typ av funktion kan vara att tända, släcka belysning, forcera säkerhetsnivå manuellt olåst, låst. Starta ventilation, öppna garaport, grind eller styra andra funktioner i anläggningen. RL0007 Versionsuppdatering

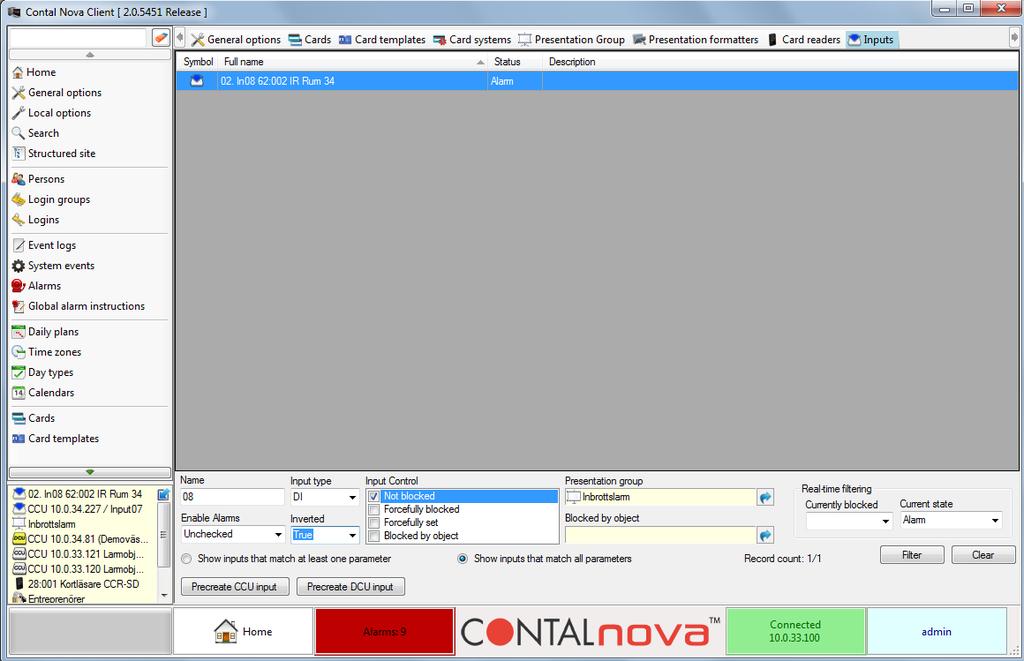

13 SÖKFILTER FÖR INGÅNGAR Utökad sökfilter för larmingångar har införts i version 2.0. Filtrering baseras på namn, typ, blockering, status, presentationsgrupp samt realtidsstatus och kombination av dessa kan användas vid sökning. Filteringskriterier kan jämföras med OCH samt ELLER villkor vilket ger en snabb och kraftfull sökfunktion. Resultatet av antalet larmingångar visas även med en räknare. T.ex. Hur många larmingångar med presentationsgrupp Tekniskt Fel är blockerade i systemet just nu? T.ex. Resultat: 7st. RL0007 Versionsuppdatering

14 SÖKFILTER FÖR UTGÅNGAR Utökad sökfilter för reläutgångar har införts i version 2.0. Filtrering baseras på namn, typ, blockering, status, presentationsgrupp samt realtidsstatus och kombination av dessa kan användas vid sökning. Filteringskriterier kan jämföras med OCH samt ELLER villkor vilket ger en snabb och kraftfull sökfunktion. Resultatet av antalet reläutgångar visas även med en räknare. T.ex. Hur många typ: frekvens reläutgångar som kontrolleras av dörrmiljö är aktiva i systemet just nu? T.ex. Resultat: 9st. RL0007 Versionsuppdatering

15 SÖKFILTER FÖR KORTLÄSARE Utökad sökfilter för kortläsare har införts i version 2.0. Filtrering baseras på namn, medlem i behörighetszon, använder forcerad säkerhetsnivå eller akutkod. Tillhör en specifik CCU eller DCU-E, säkerhetsnivå samt realtidsstatus för aktuell säkerhetsnivå och en kombination av dessa kan användas vid sökning. Filteringskriterier kan jämföras med OCH samt ELLER villkor vilket ger en snabb och kraftfull sökfunktion. Resultatet av antalet kortläsare där aktuell status för kortläsare är GIN/CARD visas även med en räknare. T.ex. Hur många typ: kortläsare är Olåsta i systemet just nu? T.ex. Resultat: 3st. Realtidsfilter genererar med andra ord aktuell status för kortläsaren och inte den statiska inställningen för säkerhetsnivån. Aktuell status kan t.ex. vara resultatet från ett Tidsschema för Säkerhetsnivå. RL0007 Versionsuppdatering

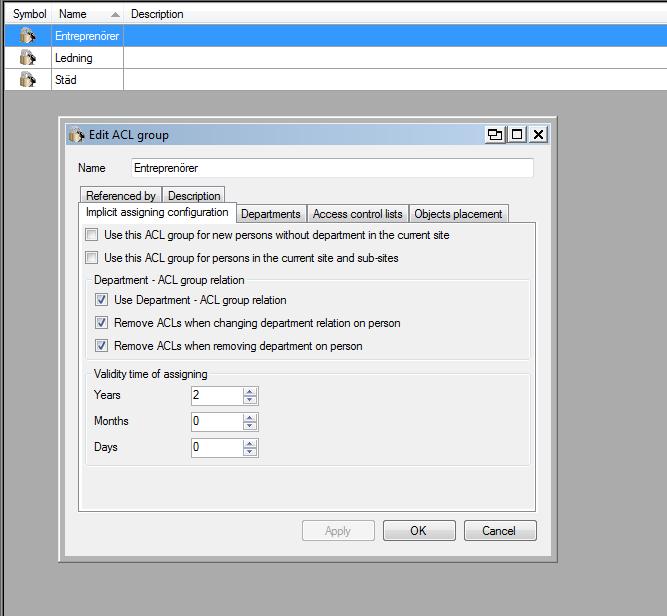

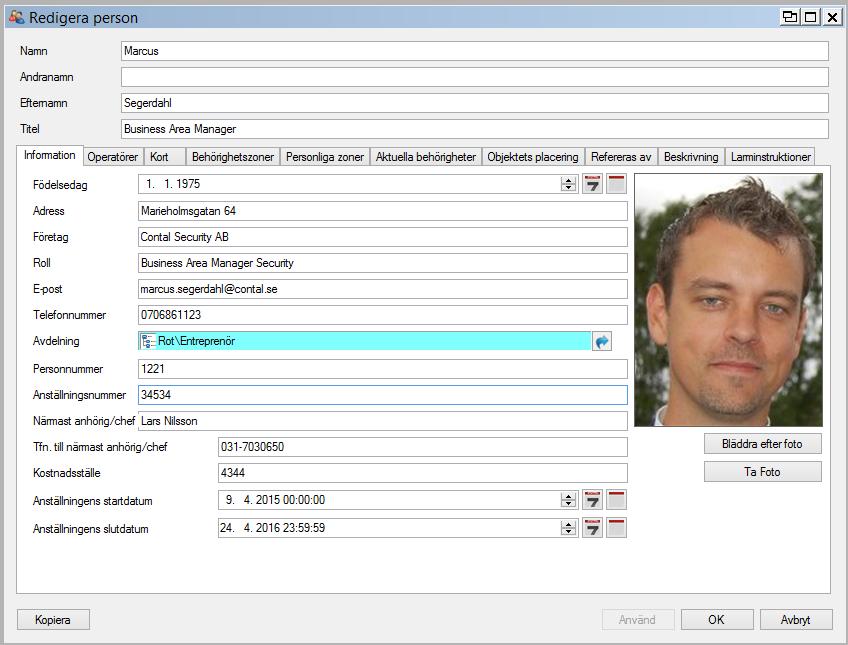

16 BEHÖRIGHETSGRUPPER En väldigt kraftfull men enkel funktion har införts i Nova 2.0 som förenklar administrationen av behörigheter för kortinnehavare, personer i systemet. Denna funktion ger även förbättrad kontroll ur ett säkerhetsperspektiv över kortinnehavare/personer och aktiva passerkort i systemet. I många fall på företag saknas ibland kontroll över personer som slutat eller där projektanställning upphört att gälla. Personer som slutat kan med andra ord fortfarande ha ett giltligt aktivt passerkort till företaget. En stor säkerhetsbrist som är väldigt förekommande. För att undvika dessa scenarion behöver dels företag jobba med införande av rutiner och policy för hantering kring utlämning, återlämning av passerkort. Med Contal Nova version 2.0 kan verktyg och funktioner användas för att optimera administrationsarbetet, undvika och minimera dessa risker. Ett scenario Alla anställda på ett företag har normalt ett personligt passerkort under sin anställningstid. Passerkortet ska betraktas och hanteras som en värdehandling då det till stor del ersätter en traditionell nyckel. Borttappat/ förlorat kort ska t.ex. omedelbart anmälas till säkerhetssamordnare eller närmast anhörig chef så att det kan spärras eller blockeras över en viss tid. RL0007 Versionsuppdatering

17 Kort som delas ut till personal i verksamheten behöver tillträde till lokaler som har passersystem. Till kortet kopplas en grundbehörighet för de lokaler man behöver tillträde till. Behörigheten baseras ofta av var och vilken verksamhet eller vilken avdelning man tillhör. I många system kan detta manuellt tilldelas personer vilket ibland tar lång tid att genomföra beroende på hur många personer, behörighetszoner och kortläsare som anläggningen består av. Förändring i anläggning, företagets organisation skapar också mera jobb för administratörer, säkerhetsoperatörer i ett passersystem. Misstag kan lätt uppstå då stor mängd data och information skall hanteras. Olika förhållanden i arbetet kan med andra ord innebära behov av utökad eller ändrad behörighet på passerkortet. Om/när behörighet behöver ändras skall respektive ansvarig på företaget (kan vara säkerhetssamordnare, sekreterare eller liknande funktion) eller ansvarig chef godkänna och begära de nya behörigheterna. I Contal Nova kan passerkortsadministrationen reduceras med hjälp av importfunktion, behörighetsgruppsfunktion i kombination med avdelningsfunktioner. Behörighetsgrupper skapas som mallar i systemet som innehåller en mängd behörighetszoner (behörigheter till olika kortläsare). Dessa behörighetsgrupper länkas till en eller flera roller/avdelningar på företaget. Personer som är anställda inom t.ex. Produktion får automatiskt alla behörigheter som denna behörighetsgrupp består av. Administrationen för personaldatabas i systemet kan med andra ord reduceras. Byter en person roll på företaget från Produktion till Marknad ändras endast denna roll för personen i systemet. Personen ärver då alla RL0007 Versionsuppdatering

18 behörigheter som behörighetsgruppen Marknad består av. Finns det en möjlighet att använda importfunktion till Contal Nova där uppgifter hämtas från lönesystem, kan administration och risker minimeras för passerkortshanteringen. I lönesystem på företag finns oftast de uppgifter som är närmast aktuella, vilket anställningstid som gäller, anställningar som upphört osv. Finns det dessutom en god struktur på företaget med diciplin och policy för återinlämning av ID-handling/passerkort har företaget lyckats med att ta steget mot en bättre säkerhetskultur. RL0007 Versionsuppdatering

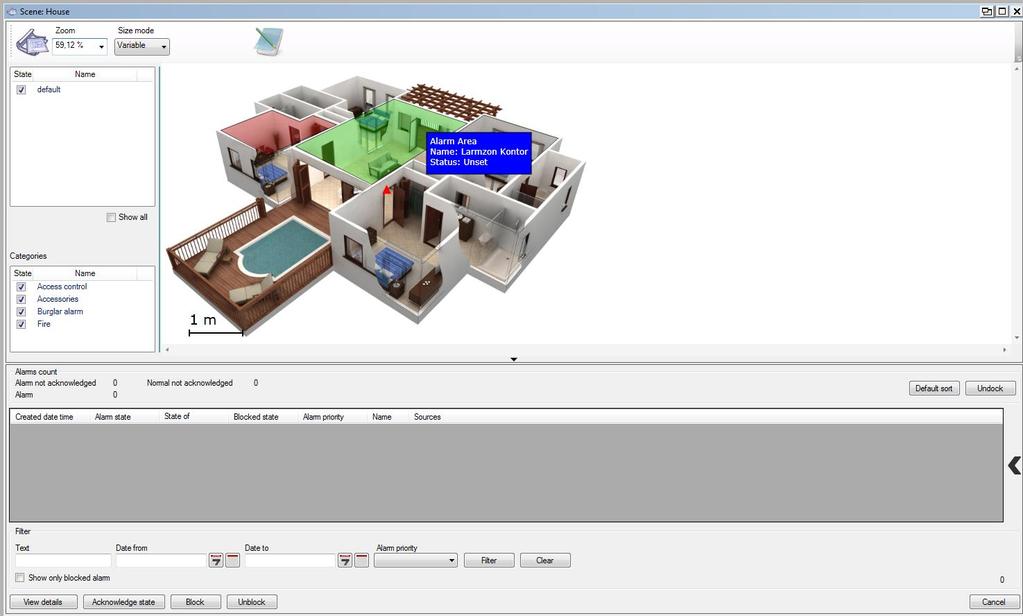

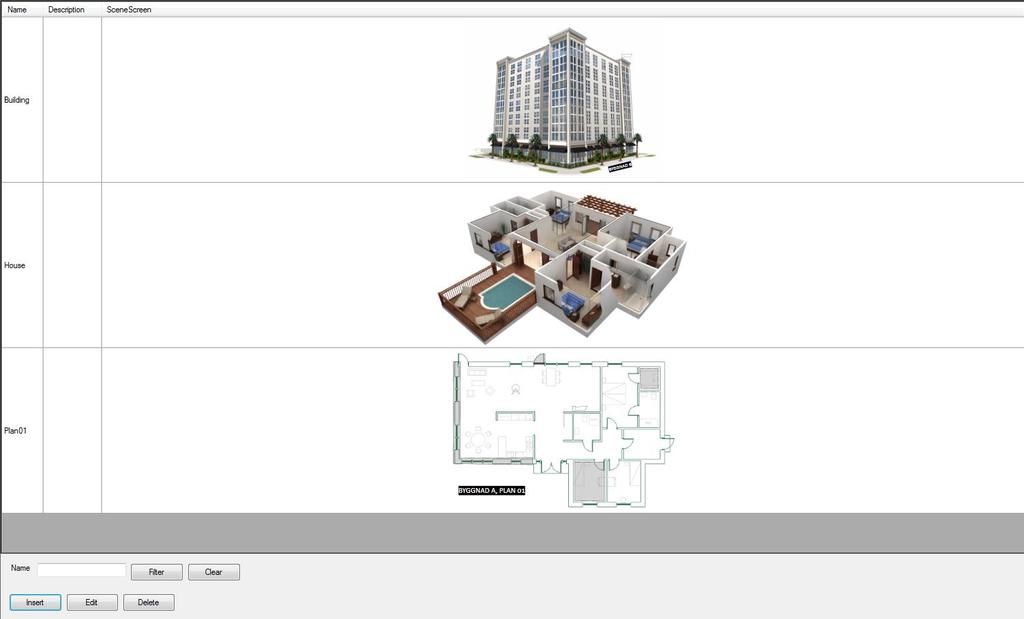

19 GRAFISK LARMPRESENTATION Översiktsbild ritningar/scenes Contal Nova har ett grafiskt övervakningssystem där alla larm i anläggningen kan presenteras på planritningar Scenes med symboler för enskilda detektorer. Nova är ett kraftfullt säkerhetssystem som kan hantera allt från små till mycket stora anläggningar med flera tusen larmgivare. Contal Nova är speciellt framtaget för att fungera som ett integrerat passerkontrollsystem och inbrottslarmssystem. Den nya grafiska generatorn är mycket kraftfull och in/utzoomning sker väldigt snabbt. Ett färdigt bibliotek av förekommande symboler för passagekontroll, inbrottslarm, brandlarm kan knytas till databasobjekt på ett smidigt sätt. Det är enkelt och smidigt att konfigurera, skapa de grafiska ritningarna från t.ex. färdiga.bmp,.jpg eller.dwg ritningar. Dwg ritningar kan även användas som underlag med lagerhantering kopplat till hårdvaruobjekt och resurser i databas med rättighetsstyrd presentation för larmoperatörer. Larmingångar, utgångar, kortläsare, dörrmiljöer samt larmzoner kan idag knytas till grafisk ritning. Manöverfunktioner för respektive objekt kan enkelt hanteras med ett klick med muspekaren direkt på grafikritning. Tydlig objektstatus presentateras i olika färger på ritning för lättöverskådlig information om anläggningen och dessa aktuella status. RL0007 Versionsuppdatering

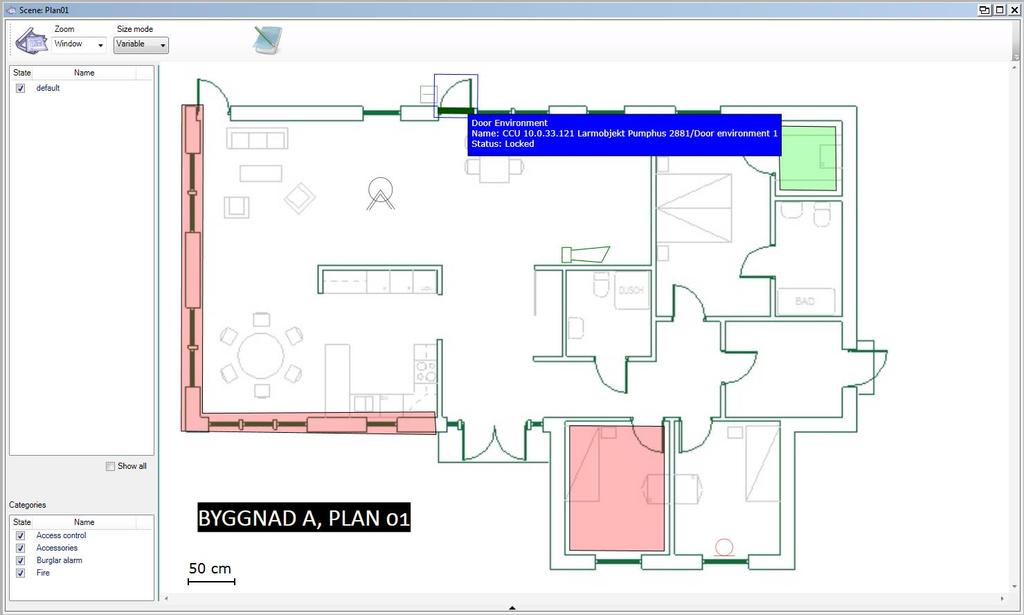

20 Ritning med aktiv larmlista för aktuell ritning Ritning med larmzoner och larmgivare Ritningsexempel med larmzoner, dörrmiljö, larmgivare samt reläutgång (Sirén) samt presentation av mått som anpassats till aktuell ritningsstorlek och skala. RL0007 Versionsuppdatering

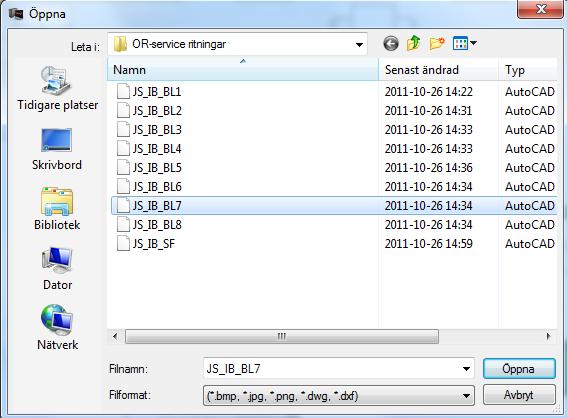

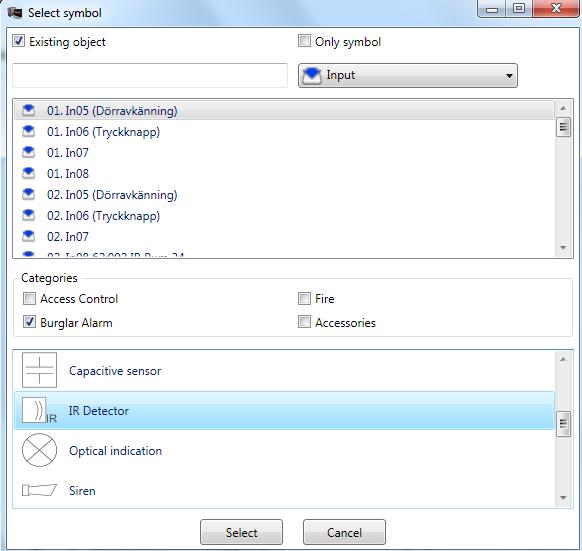

21 Symbolbibliotek och kategori (lager) Ritningsunderlag, format format:.bmp.jpg.png.dwg.dxf RL0007 Versionsuppdatering

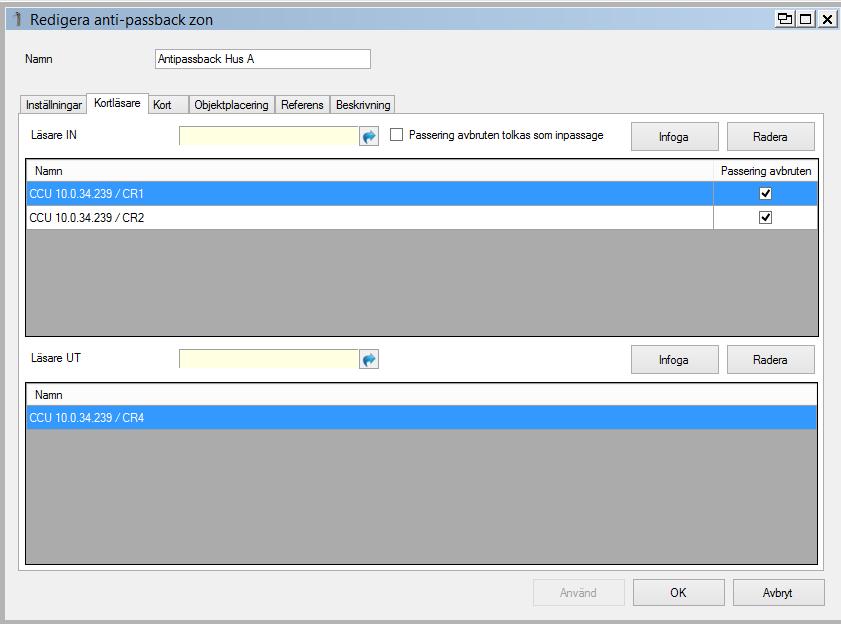

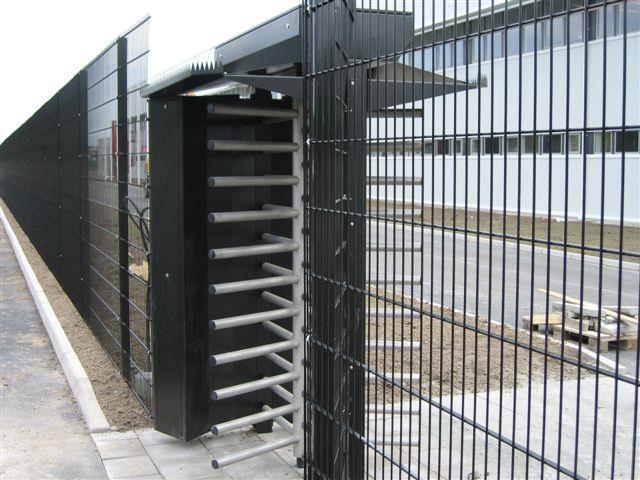

22 ANTIPASSBACKZONER Zon och tidskontrollerad anti-passback funktion är nu implementerad i Contal Nova version 2.0. Kortläsare som skall användas för inregistrering till en zon samt vilka kortläsare som skall logga ut personer ur zonen definieras i ovanstående objekt. Tidkanal kan även användas för att tömma zonen på personer. En lista över personer samt kort presenteras i realtid för respektive zon. Antipassback avser i princip att systemet ej medger två på varandra följande inpasseringar med samma passerkort utan mellanliggande utpassage och vice versa. Det är en funktion som kräver kortläsare för såväl in- som utpassage. Funktionen kan användas för rena skyddsändamål i företag, motivationen för införande av anti-passback funktion på företag är att i en katastrofsituation kunna konstatera om och i så fall hur många personer som finns kvar i den drabbade lokalen/området (zonen). Denna funktion kan även användas för information till personer som skall tillkoppla larmzoner på företaget. Innan tillkoppling sker kan kontroll utföras för att se om personer fortfarande befinner sig kvar i lokalerna/larmzonen, detta för att undvika att personal blir inlåsta eller att falsklarm uppstår vid tillkopplingstillfället. RL0007 Versionsuppdatering

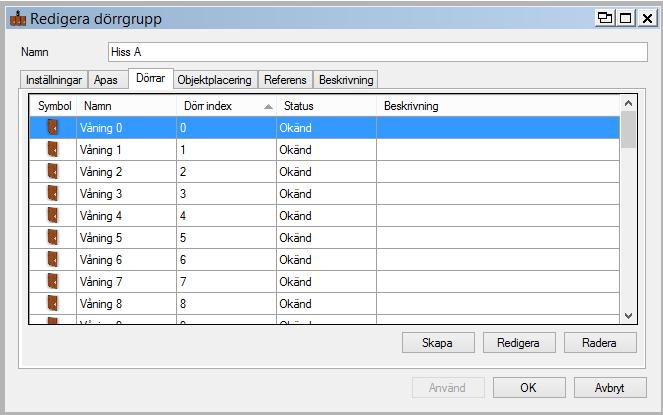

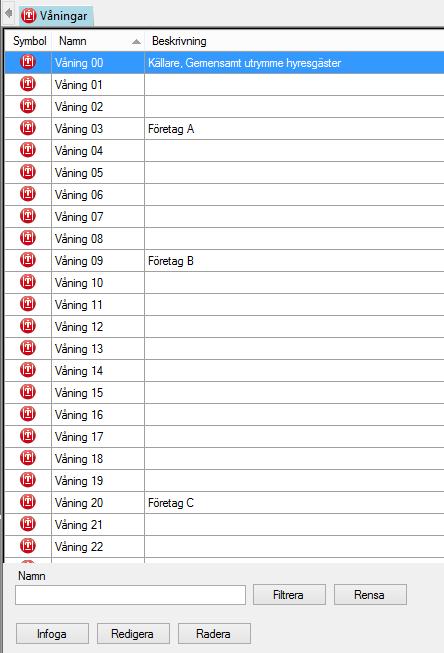

23 DÖRRGRUPPER OCH HISSTYRNING Hissfunktion I Contal Nova kan hissfunktion användas. En fysisk kortläsare monteras i hisskorg. Antal våningar som skall kontrolleras programmeras in i Contal Nova systemet på ett smidigt sätt. Antalet våningar begränsas endast av antalet tillgängliga resurser, dvs antalet reläutgångar som finns tillgängligt under en centralenhet. Teoretiskt per CCU/centralenhet kan 372st våningar hanteras. RL0007 Versionsuppdatering

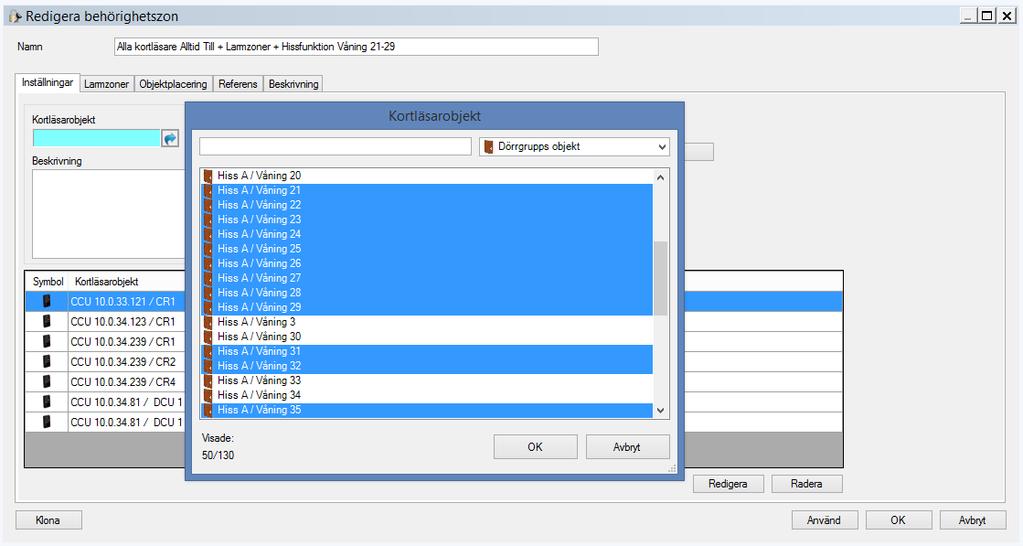

24 Tilldelning av våningar sker på samma sätt som tilldelning av behörighet för kortläsare, istället för kortläsare så lägger man till ett urval av fiktiva våningar till en behörighetszon eller en färdig grupp av våningar. Typ av dörrgrupp, hiss eller dörrgrupp Multidoor Det finns en liten skillnad på dörrgrupp typ Hiss eller Dörrgrupp, även kallat Multidoor. Dörrgrupp typ Hiss används vid hissfunktion. Dörrgrupp typ Dörrgrupp/Multidoor används där man vill öppna flera fysiska dörrmiljöer från en plats, kortläsare. Detta betyder att om du har rättigheter till en dörrmiljö, kortläsare så RL0007 Versionsuppdatering

25 kan person samtidigt öppna flera dörrmiljöer när godkänd passage ges. Vilka dörrmiljöer, kortläsare som följer en annan kortläsare anges i objektet dörrgruppen. RL0007 Versionsuppdatering

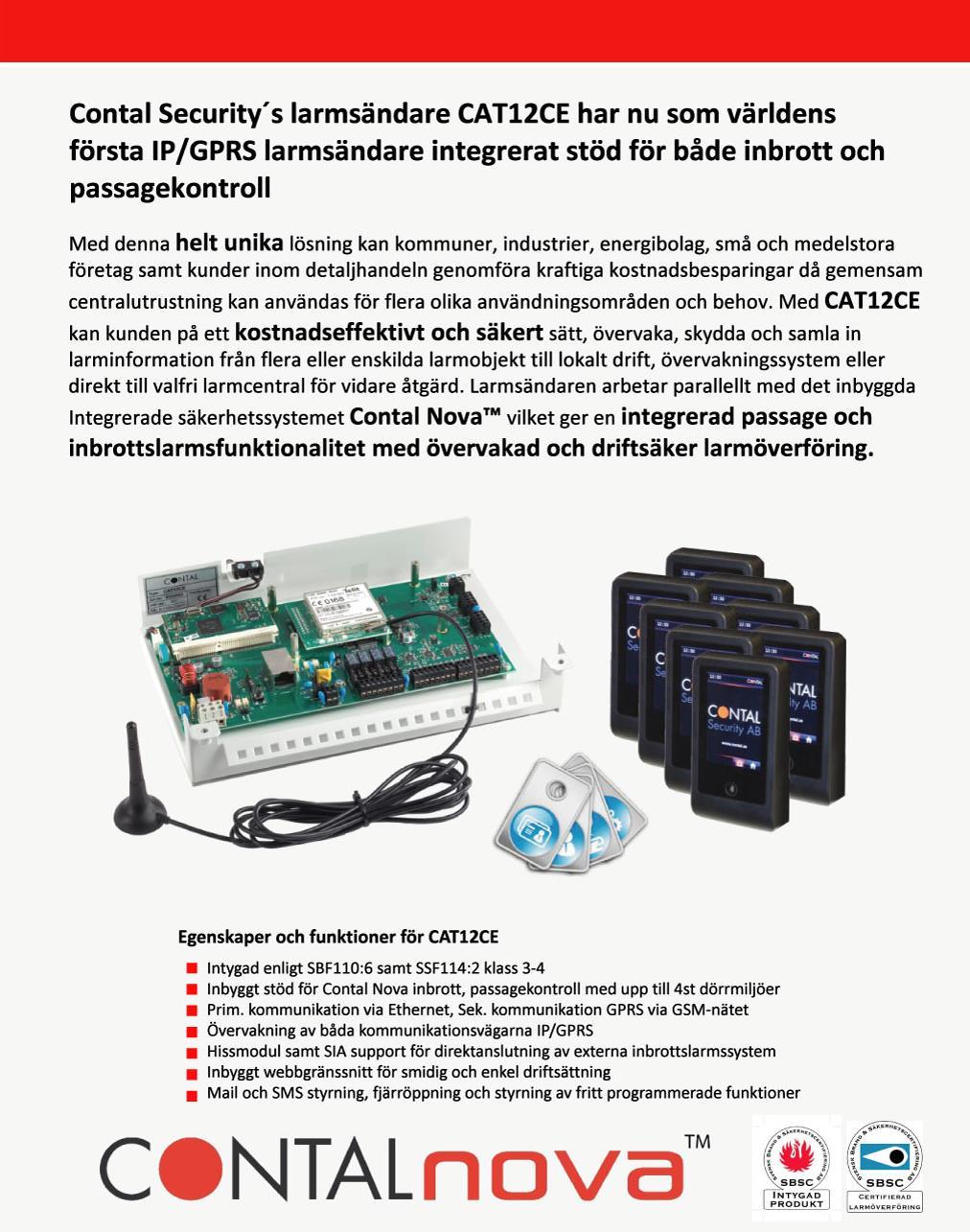

26 NY PRODUKT -CCU12/CAT12CE COMBO RL0007 Versionsuppdatering

27 Beskrivning uppdelade resurser Med denna produkt, som finns tillgänglig i version 2.0, kan kund på ett kostnadseffektivt och säkert sätt övervaka, skydda och samla in larminformation från enskilda larmobjekt till ett lokalt drift, övervakningssystem för vidare åtgärd. Eftersom centralenheten även har stöd för integrerad passagekontroll och inbrottslarmsfunktioner erhåller kunden en priseffektiv lösning. Denna systemlösning bygger på samverkan mellan Contal Securitys produkter. Telecall, Contal Nova samt larmsändare CAT12CE. Gemensam hårdvara CAT12CE/CCU12, även kallad Combo, används för insamling av inbrottslarm, förvaltning av passagekontroll och inbrottslarm för respektive larmobjekt, anläggning. 1. Larmsändarens primära uppgift är att vidarebefordra larm direkt till larmcentral eller lokal driftcentral. 2. Sekundär uppgift är hantering av installerat inbrottslarm samt övrig passagekontrollfunktionalitet. CCU12 Combo kan parallellt med larmsändarfunktion även hantera passagekontroll och lokala larmstyrningar. CCU12 Combo larmsändardel konfigureras enkelt via inbyggt Webinterface CCU12 Combo passagekontrolldel konfigureras enkelt via Contal Nova Server/Klient av behörig personal. Gemensamma funktioner i larmsändaren tillsammans med Contal Nova s passagekontroll innebär enorma ekonomiska fördelar då samma hårdvara kan användas och samverka med tillgängliga hårdvaruresurser utan att göra avkall på säkerheten. CCU12 Combo kan även levereras komplett med inbyggd strömförsörjning, batteribackup i IP54 klassad kapsling. CCU12 Combo konfigureras via den inbyggda webservern. Larmsändarens funktion i hårdvaran är separat avskild från CCU delen, d.v.s. Contal Nova s centralenhet. RL0007 Versionsuppdatering

28 Ingång samt utgångsresurser delas upp på CCU12 Combo enheten via ett inbyggt enkelt användargränssnitt. Larmmottagare samt anslutningar konfigureras för enheten med samma verktyg. När enheten ansluts till Contal Nova kommer endast de resurser som är tilldelade att visas. Detta betyder att operatörer i Contal Nova inte ser larmsändarens resurser och oavsiktligt kan blockera vitala funktioner i larmsändaren. Eftersom CCU12 Combo har ett inbyggt GPRS modem kan fjärröppning och styrningar även ske via SMS. Endast de mobiltelefoner som är konfigurerade i CCU12 Combo får lov till att utföra dessa styrningar. CCU12 Combo har även stöd för SIA modem. SIA modemet installeras i CCU12 Combo, till/frånkoppling av externa inbrottslarmscentraler kan ske via Contal Nova kortläsare/manöverpaneler. RL0007 Versionsuppdatering

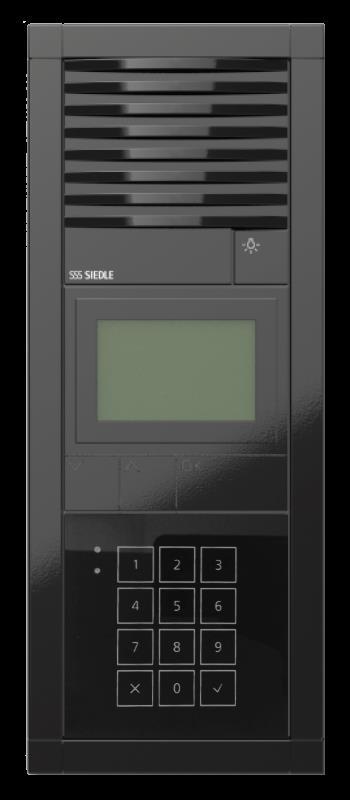

29 C-GLASS Bakgrundsbelyst glaskortläsare med touchfunktion C-GLASS är en kortläsare anpassad för Siedle Vario samt Siedle Steel sortimentet. C-GLASS levereras med en integrerad RFID-läsare med stöd för Mifare smartkortsteknik 13,56 MHz eller Proximity 125kHz. Kortläsaren har stöd för RS485 kommunikation samt även wiegand clock/data kommunikation för integration mot andra hostsystem på marknaden. Kortläsaren kan installeras tillsammans med Siedle porttelefoni eller som en stand alone installation i Contal Nova. Bakgrundsbelyst knappsats Proximity, Mifare, Mifare Plus, Desfire support Elegant design, enkelt montage Dörrindikering via LED och inbyggd summer PLEASE, DO TOUCH! RL0007 Versionsuppdatering

30 TEKNISK INFORMATION Strömförsörjning Strömförbrukning Sabotagekontakt VDC 80mA (24Vdc), 175mA (12Vdc) Nej Lästekniker Läsavstånd, kort Standard UID (CSN) for Mifare, Mifare Plus, DESFire. Mifare Sector reading classic 1k, 4k Typsik 40-60mm Indikeringar Grön, Röd, Orange LED, summer Kapslingsklass IP56 Mått 99 * 99 * 26mm Vikt 235g Knappsats Färger Kommunikation Adress RAL 7024, RAL 9006, RAL 9005, RAL 9016, RAL 5005, Bernstein02 Wiegand format -SIA standard Clock/Data Magstripe RS RS485 Artiklar Article No. Mifare 13,56Mhz CCR-SCW-G with keyboard CCR-SCW-GB with illuminated keyboard CCR-SW-GB with illuminated apply card symbol Article No. Proximity 125khz CCR-PCM-G with keyboard CCR-PCM-GB with illuminated keyboard CCR-PM-GB without keyboard, apply card symbol RL0007 Versionsuppdatering

31 KUND OCH LEVERANTÖRSINFORMATION Ny flik är införd under Globala inställningar Customer & Supplier info För mer information om denna versionsuppdatering Tveka inte att kontakta oss! RL0007 Versionsuppdatering
